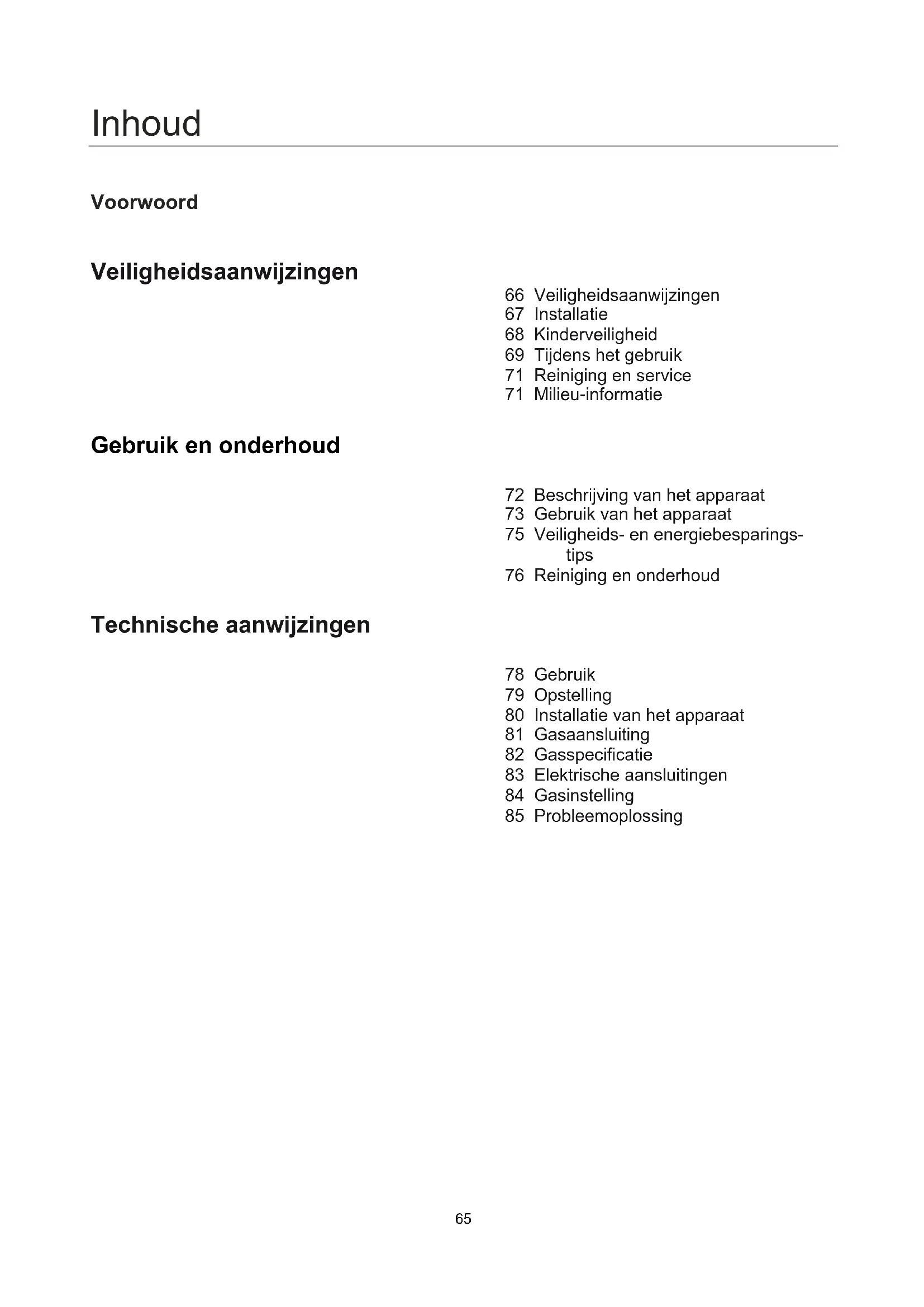

GEBRUIKSAANWIJZING 5GB62190 BLAUPUNKT

Veiligheidsaanwijzingen

66 Veiligheidsaanwijzingen
67 Installatie
68 Kinderveiligigkeit
69 Tijdens het gebruik
71 Reiniging en service
71 Milieu-informatie

Gebruik en onderhoud

72 Beschrijving van het apparatusat
73 Gebruik van het apparatusat
75 Veiligheids- en energiebesparings-tips
76 Reiniging en onderhoud

Technische aanwijzingen

78 Gebruik
79 Opstelling
80 Installatie van het apparatus

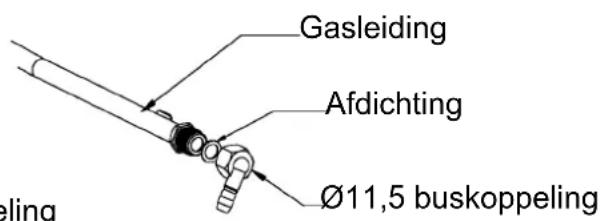

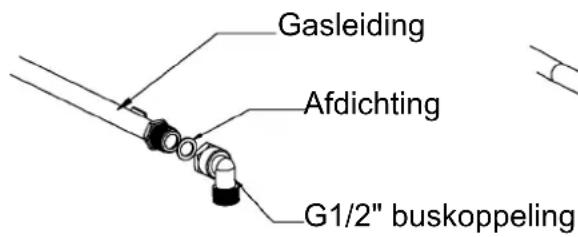

81 Gasaansluiting
82 Gasspecificatie
83 Elektrische aansluitingen
84 Gasinstelling
85 Probleemoplossing

• Neem de hijd, deze gebruiksaanwijzing te lezen, voor u het apparaat installeert of gebruikt.
• Deze gebruiksaanwijzing moet worden bewaard voor alle toekomstige vragen.

Wanner het apparaat wordt verkocht of aan een andere persoon overdragen, moet ook deze gebruiksaanwijzing aan de neue gebruiker worden doorgegeven.

• De fabrikant wijst elke aansprakelijkheid bij Niet-naleving van deze veiligheidsmaatregelen af.
• De volgende opmerkingen zijn zo opgesteld, dat ze gemakkelijk begrijpelijk zich, zodate ongelukken door misbruik bij voorbaat vermeden en het apparaat comfortabeler bediend kan worden.
  Lees de volgende hoofdstukken zorgvuldig door.

!	Gevaar / waar-schuwing	De Niet-naleving van dit teken kan leiden tot ernstige verwondingen of de dood.
!	Let op	De Niet-naleving van dit teken kan leiden tot ernstige verwondingen of de dood.

• De volgende tekens worden in de gebruiksaanwijzing gebruikt:

Let op

Geen vuurgereed-schap

Geen toegang

Absolute vereiste

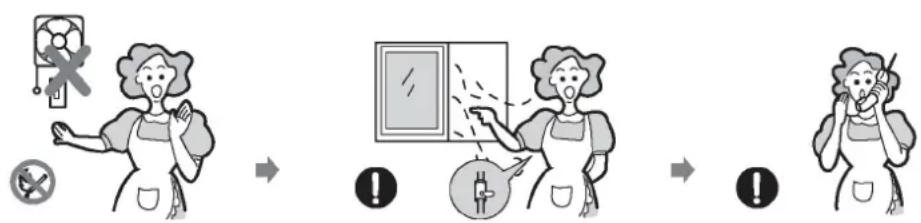

Wanneer gas maar buiten komt, gaat u als volgt te werk:

• Schakel hetichtniet in.
• Schakel geen elektrisch apparaat in/uit en raak geen stekker aan.
• Gebruik geen telefoon.

1 Stop het gebruik van het product en sluit de middelste klep.
2 Open de ramen om te ventileren.
3 Neem contact op met once klantenservice door gebruik te make n van een buitentelefoon.

• Het brandgas bevat mercaptaan (geur van rot(te) knoflook of ei), zodate u een gaslek al kunt ruiken, wonneer slechts 1/1000 van het gas in de lucht is.

Waarschuwing

Dit apparaat要去 conform de geldende voorschriften worden geinstalleerd en al-leen worden gebruikt in een goed geventileerde ruimte.

Zorg er voor de installmentiekoor, dat de gas- en stroomvoorziening overeenstem met het op het typeplaatje aangegeven type.

220V-240V

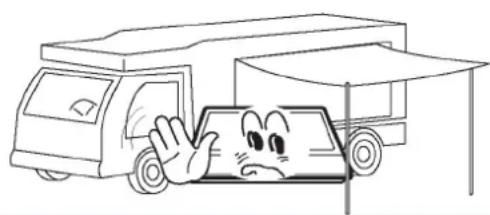

Wanneer dit apparaat worden geinstalleerd in watervoertuigen of caravans, moet het nicht worden gebruikt als ruimteverwarming.

• De gasleiding en de elektrische kabel要去en zo zijn geplaatst, dat ze geen delen of het apparaat aanraken.

Let op

• Dit apparaat要去 door een gekwalificeerde technicus of installeur worden geinstalleerd.
  De instelvoorwaarden voor dit apparaat+zijn aangegeven op het etiket of het typeplaatje.
• Verwijder alle verpakkingen, voor u het apparaat in bedrijf neemt.
  Vergewis u er na het uitpakken van het apparaat van, dat het product Niet beschadigd is en dat de aansluitkabel zich in perfecte toestand bevindt. Neem anders voor de installmentie van het apparaat contact op met de dealer.
• De aangrenzende meubels en alle in de installmentie gebruikte materialen要去iendens het gebruik een minimumtemperatuur van 85^ boven de omgevingstemperatuur van deruimte, waarin ze zich bevinden, hunnen weerstaan.
• Indien de brandervlammen per ongeluk worden gedoofd, schakelt u de branderbesturinguit en wacht minstens een minuut, tot u hem opniew ontsteekt.
• Het gebruik van een gasfornuis genereert warmte en vochtigheid in de ruimte, waarin het apparaat is geinstalleer. Let op een goede ventilatie van de keuken: Houd de voorziene ventilatiegaten open of installeur een mechanische ventilatievoorziening (mechanische afzugkap).
• Een langer intensief gebruik van het apparaat kan een extra ventilatie vereisen, bijvoorbeeld het openen van een venster of een krachtigere mechanische ventilatie, indien aanwezig.

Waarschuwing

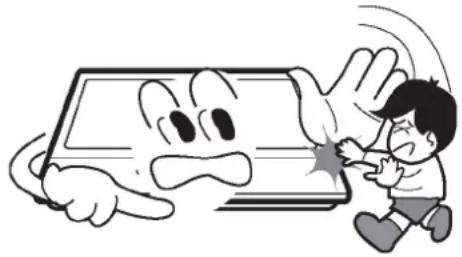

Laat geen kinderen in de buurt van het apparaat spelen. Het apparaat wordt heet, wonneer het in bedrijf is. Kinderen要去en tot de afkoeling uit de buurt worden gehonden.

Let op

• Dit apparaat is ontworpen voor gebruik door volwassenen.
  ■ Kinderen können zich ook verwonden, wanner ze paffen of potten van het apparaat trekken.
• Dit apparaat mag nicht worden gebruikt door kinderen of andere Personen, wiens fysi既要, sensorische of geestelijkke vermogens of gebrekkige ervaring en kennis ze hindearen, het apparaat veilig zonder toezicht of begeleiding door een verantwoordelijkpe soon te gebruiken.

Waarschuwing

Gebruik het apparaat alleen voor de bereiding van gerechten.

Voer geen wijzigingen aan het apparaatuit.Het brandergebied is Niet voor gebruik met een externe timer of een afzonderlijk afstandsbedieningsssystem ontworpen.

Het gebruik van een gasfornuis generert warmte en vochtigheid in de ruimte, waarin het apparaat is geinstalleerd. Let op een goede ventilatie van de keuken: Houd de voorziene ventilatiegaten open of installeer een Mechanische ventilatievoorziening (mechanische afzuigkap).

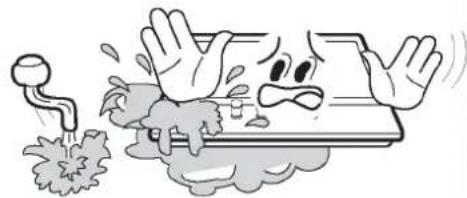

Gebruik dit apparaat Niet, wanner het met water in aanraking komt. Bedien dit apparaat Niet met natte handen.

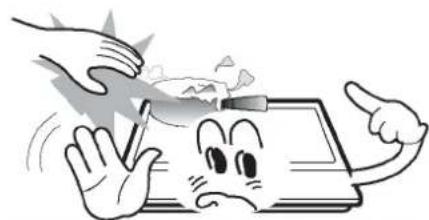

De verwarm- en kookvlakken van het apparaat wordenijdens het gebruik heet. Wees.altijd voorzichtig.

• Gebruik geen große doeken, theedoeeken of dergelijkke, odomat de uiteinden de vlammen kuren raken en in brand kuren vliegen.

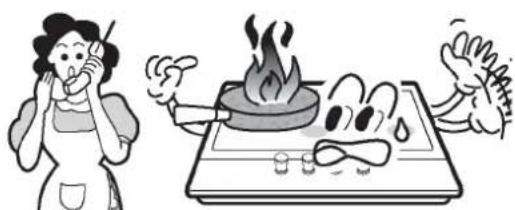

Laat het apparaat bij het koken nooit onbeheerd.

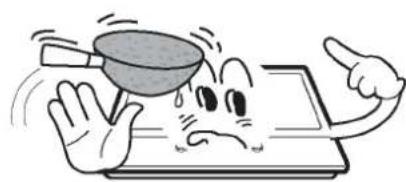

Gebruik geen onstabiele of vormloze pannen, omdat deze kanten kantelen of per ongeluk geleegd{kunnen worden.

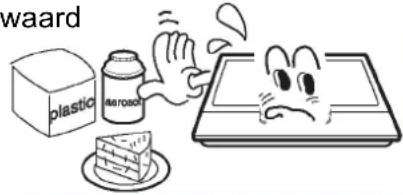

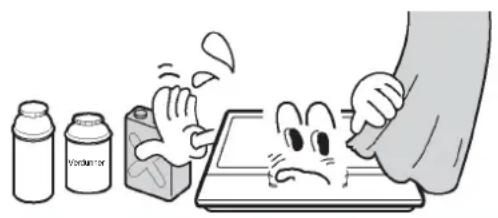

• Gebruik of bewaar in de buurt van dit apparaat geen brandbare materialen.

Bederfelijke levensmiddelen, kunststofartikelen en aerosolen konnen door de inwerking van warmte nadelig worden beinvloed en要去en Niet boven of onder het apparaat bewaard worden.

• Sproeiijdens bedrijf geen aerosolen in de buurt van dit apparaat.

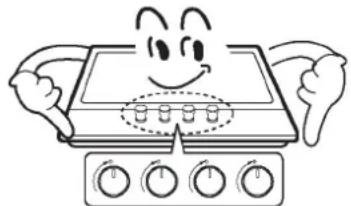

Let erop, dat de bedieningsknoppen zich bij nicht-gebruik in de positie ● bevinden.

Let op

• Dit apparaat is uitsluitend bedoeld om.THuis te koken. Het apparaat is Niet ontworpen voor commercie of industrielle doeleinden.
• Een langer intensief gebruik van het apparaat kan een extra ventilatie vereisen, bijvoorbeeld het openen van een venster of een krachtigere mechanische ventilatie, indien aanwezig.
• Gebruik bij het aanraken van hete potten en pannen hittebestendige pannenlappen of handschoenen.
  Laat bij het optillen van kookgerei geen pannenlappen in de buurt van open vlammen verechtkomen.
  Let erop, dat pannenlappen of handschoenen nicht vochtig of nat worden, sondern daardoor de warmte sneller door het materiaal wordt getransporteerd en het gevaar bestaat, dat u zich verbrandt.
• Gebruik de brander alleen, wanneer u er potten en pannen op hebt gezet. Verwarm geen legen poten of pannen.
• Gebruik op het apparaat nooit schalen van kunststof of aluminiumfolie.
  Bij het gebruik van andere elektrische apparaten moet erop worden gelet, dat de kabel Niet met de oppervlakken van het kookgedeelte in aanraking komt.
  Wanner u mechanische delen in uw lichaam hebt, bijvoorbeeld een kunstmatige hartklep, raadpleegt u voor gebruik van het apparaat een arts.
• Gebruik geen theedoeken of soortgelijke materialen inplaats van een pannenlap. Deze doeken können boven een hete brander in brand vliegen.
  Bij het gebruik van glazen kookgerei moet erop worden gelet, dat het is ontworpen voor het koken op de bovenste plaat. Wanner het oppervlak uit gebarsten glas bestaat, schakelt u het apparaat uit, om een elektrische schok te vermijden.
  Draai de grepen van het kookgerei opzij of maar het midden, zodat ze zich nicht boven aangrenzende brandersuitstrekken, ombrandwonden, de ontsteking van brandbare materialen en morsen te minimisieren.
  Schakel de brander.altijduit,voor u het kookgerei verwijdert.
  Wees altijd waakzaam, wanner levensmiddelen bij hoge vlamintensiteit worden gebraden.
• Verwarm vet altijd langzaam en pas op, verwijl het worden verhit.
  Levensmiddelen, die moeten worden gefrituurd, moeten zo droog möglichk zich. Vorst op diepvriesproducten of vochtigheid op verse levensmiddelen kan ertoe leiden, dat heet vet uit de pan spat.
  Probeer nooit, een pan met heet vet, in het bijzonder een friteuse, te bewegen. Wacht, tot het vet volledig is afgekoeld.

Waarschuwing

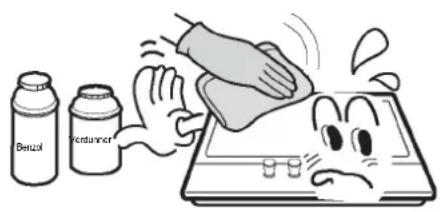

• Gebruik nooit schurende of bijtende reinigingsmiddelen.

• Dit apparaat mag alleen worden gerepareerd of onderhonden door een geautoriseerde servicetechnicus en er mogen alleen originele reserve-ondederden worden gezruikt.

Let op

Voor u het apparaat reinigt, moet u het van het net loskoppelen en lately afkoelen.

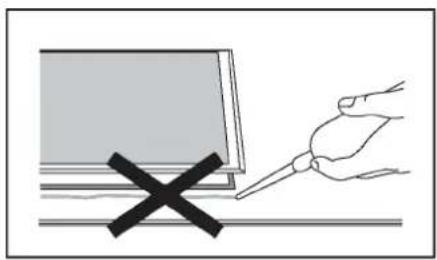

Voor de reiniging van het apparaat mag u geen stoomreiniger of andere hagedrukreini-gers gebruiken.

Milieu-informatie

Gooi de verpakking na de installmentie weg, rekening houdend met de veiligheid en het milieu.
■ Wonneer u een oud apparaat afvoert, maakt u het onbruikbaar, door de kabel af te knippen.

Correcte verwijdering van dit product (Afvoeren van oude elektrische en elektronische apparaten)

• Deze marketing op het product ofijken handboeken verwijst ernaar, dat het aan het einde van de levensduur Niet samen met ander huishoudelijk afval mag worden afgevoerd. Om möglichke schade aan het milieu of de menselijke gezondheid als gevolg van ongecontroleerde afvalverwijdering te voorkomen, moet het apparaat op verantwoorde wijze worden gerecycled om duurzaam hergebruik van hulpbronnen te bevorderen.
• Particuliere gebruikers要去en contact opnemen met de dealer, bij wie ze dit product hebben gekocht, of met hun lokale overheidskantoor, om uit te vinden waar en hoe ze dit product op een milieuvriendelijk manier kannen latent recyclen.
• Commerciale gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van het koopcontract controeren. Dit product mag voor de verwijdering nicht worden gemengd met ander industrieel afval.

Kookveld	Afmetingen (BxDxH)	Ontste- kingsme- chanisme	Gasaanslui- ting	Elektrische aansluiting	Brander Kenmerken	ΣQn
Glas	600x510x90/ 600x515x90	Continue ontsteking Soort	G1/2 schroef- draad	220-240 VAC, 50-60 Hz, 0,6 W	Drievoudige kroon (1), halfsnel (2), hulpbrander (1)	8,1 kW

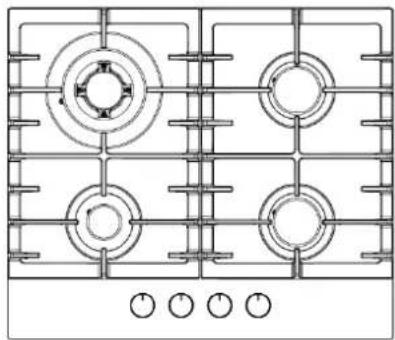

Beschrijving van het apparatus

Toebehoren

Houder (4)

Afdichtingsmittel (2)

Schroef (4)

Handleiding (1)

Injector (4)

Gasaansluiting (1)

Gebruik van het apparaat

De volgende symbolen verschijnen op het bedieningspaneel naast elke bedieningsgrep:

Zwarte circuit: Gasuit

Grote vlam: maximale instelling

Kleine vlam: minimale instelling

• De minimale instelling is aan het einde van het linksom draaien van de bedieningshendel.
  Alle bedrijfsposities要去en tussendemaxale en minimale positie worden gekozen.
  Het symbool op het bedieningsspaneel naast de bedieningsgreep geeft aan, welke brander hij inschakelt.

Automatische ontsteking met vlamuitvalbeveiliging

Het apparaat is aan elke brander uitgerust met een vlamuitvalbeveiliging, die de gastroom maar de branderkop bij doven van de vlam要去 stoppen.

Automatische ontsteking met vlamuitvalbeveiliging

Het apparaat is aan elke brander uitgerust met een vlamuitvalbeveiliging, die de gastroom maar de branderkop bij doven van de vlam要去 stoppen.

Een brander aansteken:

o Druk de bedieningsknop van de aan te steken brander in en draai hem linksom maar de maximale positie.
o Als u de bedieningsknop ingedrukt houdt, schakelt de automatische ontbranding van de brander in.
o Als de vlam van het brander is ontstoken, moet u de bedieningsknop nog 15 se-. conden lang ingedrukt houden. Wanner de brander na 15 seconden Niet is ontstoken, stopt u het gebruik van het apparaat en opent de klep en/of wacht u minstens 1 minuut, voor u een nog een keer probeert de brander aan te steken.
o Na deutsche 15-seconden-interval moet u voor regeling van de vlam de bedieningsknop verder linksom draaien, tot de vlam op een geschiktiveau staat. De bedrijfspositie MOET zich:tussen maximale en de minimale positie bevinden.
o Om de brander uit te schakelen, draait u de bedieningsknop tot de aanslag rechtsom, om het gas af te sluiten.
o In het geval van een stroomuitval konnen de branders door zorgvuldig gebruik van een lucifer worden aangestoken.

• De diameter van de pot-/panbodem要去 overeenkomen met de brander.

BRANDER	POT/PAN
	min.	max.
Drievoudige Kroon	200mm	240 mm
Snel	200mm	240 mm
Halfsnel	160mm	180mm
Hulpbrander	120mm	160mm

Gebruik geen kookgerei, dat over de rand van de brander uitsteekt.

NEE		JA
	Gebruik bij große branders geen kookgerei met eenkleine diameter. De vlam mag nooit aan de zijkanten van het kookgerei opkomen.	Gebruik voorijdere brander al-tijd geschikt kookgerei, om gas-verspilling en verkleuring van het kookgerei te vermijden.
	Vermijd het, te koken zicher deksel of met half verwijderd deksel, onder dit energieverspilling tot gevolg heeft.	Leg een deksel op het kookgerei.
	Gebruik geen potten/pannen met een bolle of holle bodem.	Gebruik alleen potten/pannen met een dikke, platte bodem.
	Plaats het kookgerei Niet aan een zijde van een brander, onder het kan Kantelen.	Plaats het kookgerei altijdrecht boven de brander en nicht alleen aan een zijde.
	Gebruik geen kookgerei met een groe diameter in de buurt van de bedieningsknoppen. Dit zou de bedieningsknoppen+kennen raken of er zo zichblij staan, dat ze de temperatuur in dit bereik verhogen en schade+kennen veroorzaken.
	Plaats kookgerei nooit direct op de brander.	Plaats het kookgerei op de pan-drager.
	Leg niets+tussen pot/pan en pandrager, onder dit kan leiden tot zware schade aan het apparaat.
	Gebruik geen te zwaar kookgerei en sla Niet met zware voorwerpen op de kookplaat.	Behandel het kookgerei voor-zichtig, wanner het op de brander staat.

■ Er worden nicht aangeraden, pannen of grillstenen gelijktijdig op meerdere branders te verwarmen, sondern de waaruit resulterende warmteontwikkeling het apparaat kan beschadigen.
Laat de bovenkant van de kookplaat en de pandrager na gebruik afkoelen, voor u ze aanraakt.
Zodra een vloeistof begint te koken, draait u de vlam zo laag, dat de vloeistof alleen nog zacht suddert.

■ Reinigungswerkzaamheden mogen alleen bij volledig afgekoeld apparaat worden uitgevoerd.
Voor aanvang van het reinigingsproces moet het apparaat van het stroomnet worden gescheiden.
■ Reinig het apparaat regelmatig, bij voorkeur na elk gebruik.
Schurende reinigingsmiddelen of scherpe voorwerpen beschadigen het apparaatoppervlak. Reinig het apparaat alleen met water en wat afwas-middel.

Aanbevolen	Niet aanbevolen
Zache doek	Nylonborstel Metaalborstel
Neutraal reinigungsmiddel	Voedingsolie Zure/alkalische reinigungsmiddelen Schuurmiddelen Verdunner/ benzeen

Pandragers en bedieningselementen

Neem de pandrager eraf.
■ Reinig de pandrager en de bedieningselementen met een vochtige doek, afwasmiddel en warm water. Laat sterke verontreinigungen eerst inweken.
Droog alles met een schone, zachte doeck.

Kookveld

Veeg de kookplaat regelmatig af met een zachte doek, die is gedrenkt in warm water en wat afwasmiddel.
Droog de kookplaat na de reiniging grondig af.
- Verwijder zoute levensmiddelen of vloeistoffen zo snel möglich grondig van de kookplaat, om het gevaar van corrosie te vermijden.
Roestvast stalen delen van het apparaat kuren met de tijd verkleuren. Dit is wegens de hoge temperaten normala. Na elk gebruik van het apparaat要去en deze delen met een voor roestvast staal geschikt product worden gereinigd.

BRANDER

• Verwijder branderdeksel en vlamverdeler, door ze maar boven en van de kookplaat weg te trekken.
  Laat ze weken in heet water en een beetie afwasmiddel.
• Droog ze verwolgens zorgvuldig af. Let erop, dat de vlamgaten schoon en volledig droog zich.
  Veeg de vaste delen van de branderpot af met een vochtige doek en droog ze verrolgens.
  Veeg de ontsteking en vlambewaking voorzichtig af met een goed uitgewronen doek en droog ze met een schone doek.
  Vergewis u ervan, dat de injector Niet geblokkeerd is, voor u de brander weeop de kookplaatzet.

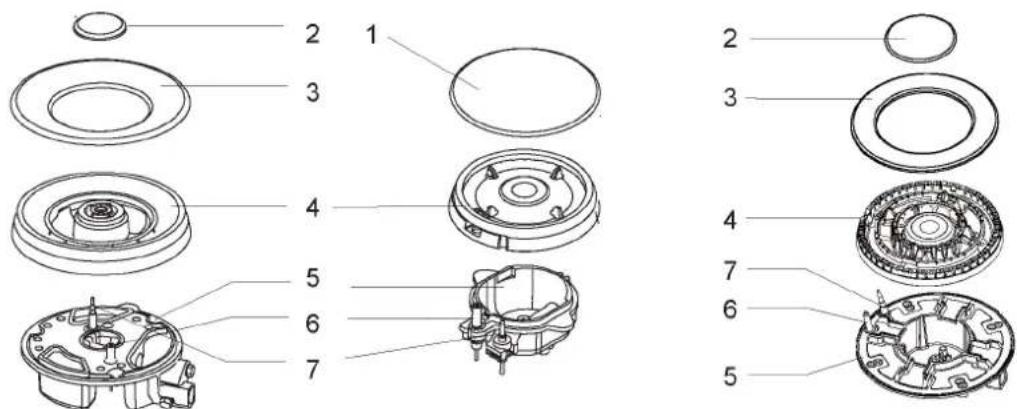

Bouw de hulp-, halfsnelle, snelle en drievoudige kroonbranders als volgt weeer samen:

1. Plaats de vlamverdeler (4) zo op de branderpot (5), dat de ontsteking en de vlambewaking zich uistrekken via de respectieve gaten in de vlamverdeler. De vlamverdeler要去 gezijn geplaatst.
2. Plaats de branderdeksels (1,2,3) zo op de vlamontsteker (4), dat de houderstiften in de respectieve uitsparingen passen.

Vervang de delen na de reiniging in de juiste volgorde.

• Verwissel nicht de boven- en onderkant.
• De fixeerpennen要去en precies in de uitsparingen passen.

Waarschuwingen

Voer geen wijzigingen aan het apparaat UIT.
- Dit apparaat要去 door een geauthoriseerde technicus of installeruur worden geinstalleerd.
Vergewis u er voor de installmentie van, dat de lokale distributieomstandigheden (type gas en gasdruk) en de instelling van het apparaat compatibel zich.
- De instelvoorwaarden voor dit apparaat zijn aangegeven op het etiket of het typeplaatje.
- Dit apparaat is nicht aangesloten op een evacuatieapparaat voor verbrandingsproducten. Het要去 conform de geldende installmentevoorschriften worden geinstalleerd en aangesloten. Er要去 bijzondere aandacht worden besteed aan de van toepassing+zijnde vereisten voor de ventilatie.
Schakel voor de installmentie de gas- en stroomtoevoer maar het apparaat UIT.
■ Alle apparaten, die elektrische componenten bevatten, moeten worden geaard.
■ Zorg ervoor, dat de gasleiding en de elektrische kabel zo zijn geplaatst, dat ze geen delen van het apparatusaat, die heet hunnen worden, raken.
Gasleidingen of aansluitingen mogen nicht door andere apparaten verbogen of geblokkeerd worden.
- Controller de afmetingen van het apparaat en de afmetingen van de te zagen spreet in het keukenblok.
- De boven het werkblad, direct naast het apparaat, aanwezige platen要去en van Niet brandhaar materiaal�. Zowel het gecoate oppervlak als de voor de bevestiging gebruikte lijm要去 hittebestendig�.
Schakel de apparatakraan in en stek elke brander aan. Er要去 een heldere blauwe vlam zonder geel gedeelte te zich+zijn.

Als de brander afwijkingen vertoont, contrôleert u het volgende:

• Branderdeksel correct geplaatst?
• Vlamverdeler goed geplaatst?

• Brander vertical op de injectornippel uitgelijnd?

• Na de installmentie door de monteur要去 een volledige functiecontrole en een contrôle op maybe lekkages worden uitgevoerd.

• De flexibele slang要去 worden gemonteerd dat hij Niet in contact kommt een bewegend deel van de behuizing en Niet door een gebied.gaat dat overbelast zou+kennen.
  Smeer de in de fabriek gemaakte kranen, om aan de vereisten van alle actieve kookplaten te voldoen.

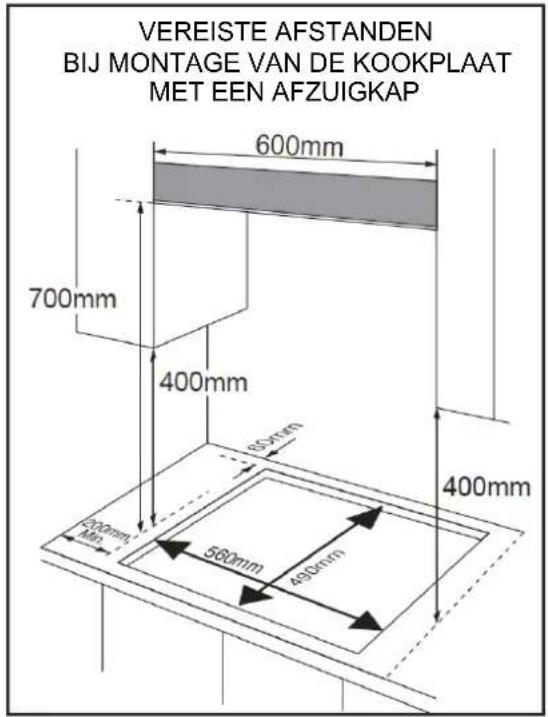

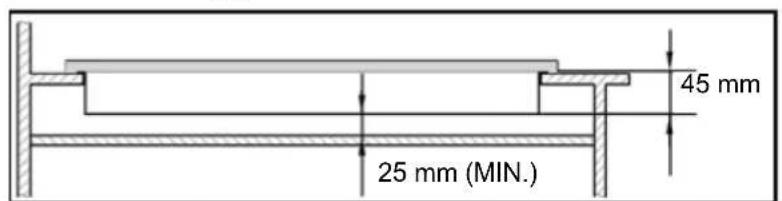

Dit apparaat is voorzien voor de inbouw in een keukenblok of een 600~mm hoop werkblad, waar bij de volgende minimumafstanden要去en worden aangehouden;

o De randen van de kookplaat要去en een minimale afstand van 60 mm tot een zij- of rugwand hebben.
o 700 mm afstandussen het hoogste punt van de kookplaat (inclusief de branders) en de onderzijde van een horizontal oppervlak direct erboven.
o 400mm tussen de kookplaten, vooropgesteld, dat de onderzijde van het horizontale vlak met de buitenrand van de kookplaat overeenstemt. Is de onderzijde van het horizontale vlakkleiner dan 400~mm , moet deze minstens 50~mm van de buitenkanten van de kookplaat verwijderd zich.
o 50~mm afstand rondon het apparaat en tussen de kookplaat en brandbare materiai- len.
o Afstand van minstens 25mm en maximaal 74~mm tussen de onderkant van het apparaat en een daaronder liggend vlak.

• Wonneer boven een oven een kookplaat要去 worden geinstalleerd, moet hij over een geforceerde ventilatie beschikken.
• Controller de afmetingen van de oven in de installmenthandleiding.
• De afmetingen van de uitsparing要去en overeenkomen met de specificaties.

1. Verwijder de pandrager, het branderdeksel en de vlamverdeler. Draai het apparaat voorzichtig ondersteboven enplaats het op een gepolsterde ondergrond.

Let erop, dat de ontsteking en de vlambewaking tijdens dit proces Niet worden beschadigd.

1. Breng het meegeleverde afldichtingsmiddel rond derand van het apparaat aan.

2. Laat geen spreet in het afldichtingsmiddel. Het mag elkaar Niet overlappen.

Afdichtingsmiddel

De dikke van het afdichtingsmiddel bedraagt 3mm

De breedte van het afdichtingsmiddel bedraagt 10mm

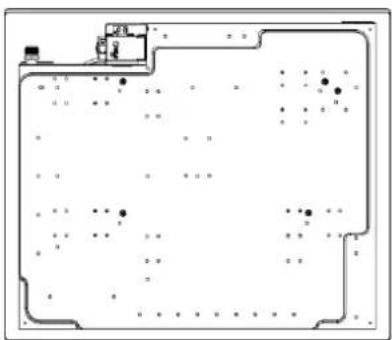

Aanzicht van onderen

Gebruik geen siliconenkit, om het apparaat af te dichten.

Dit zou het in de toekomst moeilijker make, het apparaat uit de opening te verwijderen, in het bijzonder wonneer met要去en onderhonden.

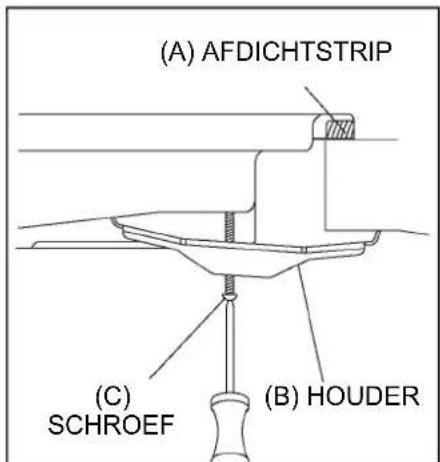

1. Plaats de houder (B) op de gaten, die overeenkomen met de maat van de schroeven. In elke hoek van de kookplaat (H) zich er meertere schroefgaten.

Draai een schroef (C) door de houder (B) Licht aan, zo dat de houder aan de kookplaat is bevestigd, uECHTER de positie nog=kunt instellen.

1. Draai de kookplaat voorzichtig weer om en LAST hem dan voorzichtig in de opening zakken, die u hebt uitgezaagd.

2. Plaats de houders aan de onderkant van de kookplaat in een voor uw werkblad geschikte positie.

Draai dan de schroeven (C) volledig aan, om de kookplaat in positie te honden.

• Dit apparaat要去 conform de installmentevoorschriften van het land, waarin het apparaat要去 worden gezruikt, geinstalleerd en aangesloten worden.
• Dit apparaat is geschikt voor gebruik met vloeijaar gas en aardgas. De oomschakelingaar vloeijaar gas en aardgas mag alleen door een gekwalificeerde persoon worden uitgevoerd.

Richtlijnen voor de verranging van de gastoevoer en de installment:

$$ L P G > N G $$

$$ N G > L P G $$

o Het is wettelijk voorgeschreveen, dat alle gasapparaten door een gekwalificeerde person conform de actuèle uitgave van de voorschriften voor gasveiligheid en gebruik worden geinstalleerd.
o Het is in uw belang en in het belang van de veiligheid om de naleving van de wet te waarborgen.
o In Groot-Brittanniè werken GASSAFE-geregistreerde installateurs volgens veilige praktijknormen. De kookplaat要去 ook worden geinstalleerd in overeenstemming met de actuèle editie van BS 6172. Een verkeerde installmentie van de kookplaat kan leiden tot verrallen van de garantie, de aansprakelijkheidsclaims en tot strafvervolging.

Gascategory, gassoort en bestemmingsland (voor alle modellen)

Land / Country	Soort aardgas / Soort natuurlijk gas	Soort vloeibaar gas (toebehoren) / type of liquefied petroleum gas(accessory)*
Duitsland / Germany	G20/20	G30/50
Oostenrijk / Austria
Zwitserland /Switzerland		G30/29
Italië / Italy
Spanje / Spain
België / Belgium
Groot-Brittannië / Great Britain
Frankrijk / France
Luxemburg / Luxembourg		/

• De gaskookplaat is vooraf ingesteld op aardgas (20 mbar)
  Kan worden omgeschakeld maar vloeijaar gas (niet begrepen in de leveringsomvang)

De passende toebehoren vindt u onder www.blaupunkt-einbaugeraete.de

Gasspecificatie

Gassoort & druk	Warmte-inbregng en openingsgrootte (mm)
	Wokbrander	Snelbrander	Half snelle brander	Hulpbrander
	3,6 kW (262 g/h)	3,0kW (218 g/h)	1,75kW (127 g/h)	1,0kW (73 g/h)
G30, 29 mbar	0,96	/	0,65	0,50
G20, 20 mbar	1,32	/	0,97	0,72

• Dit apparaat moet worden geaard.
  Dit apparatus is ontworpen voor de aansluiting op een stroomvoorziening met 220-240 V en 50 - 60Hz AC.

• De draden in het netsnoor zijn overeenkomstig de volgende code ingekleurd:

• Groen/geel = aarde

• Blauw = neutral
• Bruin = stroomvoerend

De groen/gele draad moet worden aangesloten aan de klem, die is gemarkeerd met de letter E of met het aardingssymbol.

Neem bij de omschakeling van een gassoortaar een andere veiligheidsmaatregelen.
■ Alle werkzaamheden mogen alleen door een gekwalificeerde technicus worden uitgevoerd.
Voor u begint, schakelt u de gas- en stroomtoevoer maar het apparaat UIT.

Vervang de injector van de brander.

Verwijder de pandrager, het branderdeksel en de vlamverdeler.

Maak de injector met een 7 mm DPSleutel los en verrang hem door de voorgeschreveen injector voor de neue gassoort. Monteer alle componenten wee zorgvuldig. Na de verranging van de injectoren moet u de injector vast aandraaien.

Instelling van het minimale niveau van de vlam

① Draai de draadtap voor de kraaneregut tot het minimum
② Verwijder de draaischakelaar van de kraan en streek eenkleine platte schroevendraaier in het midden van de kraanschacht.
③ Bij de juiste instelling heeft de vlam een lenghte van ca. 3-4 mm.

• Bij butaan-/propaangas moet de instelschroef stevig worden vastgeschroefd.
• Plaats de draaischakelaar wee terug.

Let erop, dat de vlam Niet dooft, wanner u snel van maximale maar minimale doorstroming wisselt. Wanner het het geval is, verwijdert u de draaischakelaar nogmaals en voert verdere instellenen aan de gasstroomuit. Vervolgens controeert u opnieuw, of de instelling correct is.

④ Herhaal deze procedure voor ieder van de gaskranen.

• De kraanschacht mag nicht worden gedemonsteerd. Vervang in het geval van een functie-storing de complete kraan.
  Voor u de brander weeop de kookplaat installeert, verzekert u, dat de injector nicht is geblokkeerd.
• Na de ombouwing van de gasvoorziening要去 een volledige functiecontrole en een controle op möglichke lekkages worden uitgevoerd. (bijvoorbeeld met zeepwater of een gaswaarschuwingssensor)

Na aflsluiting van de ombouwing moet een gekwalificeerde technicus of installeratuer de juiste gascategory met ^ markeren, zodat deze overeenstemt met deinstilling op het typeplaatje. Daar bij moet de ^ -markering van de voorafgaande instelling worden verwijderd.

Probleemoplossing

• Reparaties mogen alleen door een erkende technicus worden uitgevoerd. Ondeskundige reparations konnen leiden tot aanzienlijke bevaren voor u en andereen.
  ■ Enkele keine problemen können weiter als volgt worden opgelost:

Probleem	Waarschijnlijke oorzaak	Oplossing
Geen ontsteking	Geen vonk	Controler de stroomvoorziening.
	Het brandereksen is slecht gemonteerd.	Monteer het deksel correct.
	De gastroevoer is gesloten.	Open de gastoevoer volledig.
Slechte ontbranding	De gastroevoer is nicht volledig geopend.	Open de gastoevoer volledig.
	Het brandereksen is slecht gemonteerd.	Monteer het deksel correct.
	De bougie is verwuid met vreemde voorwerpen.	Veeg vremeinde voorwerpen met een droge doeik weg.
	De branders+zijn nat.	Droog het deksel van de brander zorgvuldig.
	De gaten in de vlamverdeler zich verstopt.	Reinig de vlamverdeler.
Geluidenijdens verbranding en ontsteking	Het brandereksen is slecht gemonteerd.	Monteer het brandereksen cor-rect.
De vlamGaat uit bij gebruik.	De vlambewaking is verwuid met vreemde voorwerpen.	Reinig de vlambewaking.
	Het te garen product is overgekockt en heeft de vlam gedoofd.	Schakel de brander uit. Wacht een minuut en steek de brander weeer aan.
	Een sterke trek kan de vlam hebbenuitgeblazen.	Schakel de brander uit en contro-ler het kookgebied op trek, bij-voorbeeld door geopende ramen. Wacht een minuut en steek de brander weeer aan.
Gele vlam	De gaten in de vlamverdeler zich verstopt.	Reinig de vlamverdeler.
	Er worden ander gas gebruikt.	Controler het gebruikte gas.
Instabiele vlam	Het brandereksen is slecht gemonteerd.	Monteer het brandereksen cor-rect.
Gasgeur	Gaslekkage	Stop het gebruik van het product en sluit de middelste klep. Open de ramen om te ventileren. Neem contact op met once klantenservice door gebruik te make van een buitenteleloon.

■ Wanneer het probleem nicht kon worden opgelost, neemt u contact op met de klantenservice.

Premessa
