Tipo di prodotto	Piano cottura a gas da incasso
Marca	Blaupunkt
Modello	5GB62190
Dimensioni (L x P x H)	600 x 510 x 90 mm
Materiale della superficie	Vetro
Bruciatori	1 tripla corona, 2 semi-rapidi, 1 ausiliario
Potenza totale (ΣQn)	8,1 kW
Tipo di gas compatibile	Gas naturale G20 (20 mbar), Gas liquido G30 (29 mbar, accessorio)
Allaccio gas	Filettatura G1/2
Alimentazione elettrica	220-240 V ~ 50/60 Hz, 0,6 W
Accensione	Accensione automatica continua
Sicurezza	Dispositivo di sicurezza antimorzamento su ogni bruciatore
Regolazione della fiamma	Progressiva dalla posizione minima a quella massima
Pulizia e manutenzione	Pulire con un panno morbido e detergente neutro; bruciatori smontabili per ammollo
Installazione	Da incasso in un piano di lavoro, distanza minima di 60 mm dalle pareti
Diametri delle pentole consigliati	Tripla corona: 200-240 mm; Semi-rapido: 160-180 mm; Ausiliario: 120-160 mm

Domande frequenti - 5GB62190 BLAUPUNKT

Qual è la differenza tra un bruciatore tripla corona e un bruciatore rapido?

Il bruciatore tripla corona offre una potenza più elevata (3,6 kW) adatta per wok e pentole grandi, mentre il bruciatore rapido (3,0 kW) è per usi standard. Il modello 5GB62190 comprende una tripla corona, due semi-rapidi e un ausiliario.

Come pulire i bruciatori del piano cottura Blaupunkt 5GB62190?

Dopo il raffreddamento, rimuovere i cappelli e diffusori. Immergerli in acqua calda con detersivo per piatti. Pulire le basi con un panno umido. Assicurarsi che i fori della fiamma siano asciutti prima di rimontare. Non utilizzare prodotti abrasivi.

Cosa fare se un bruciatore non si accende?

Controllare prima che l'alimentazione elettrica sia collegata (220-240 V). Assicurarsi che il cappello del bruciatore sia installato correttamente. Se la scintilla non si verifica, pulire la candela di accensione con un panno asciutto. Aprire completamente l'alimentazione del gas.

Posso usare questo piano cottura con gas butano/propano?

Sì, il modello è convertibile a gas liquido (G30, 29 mbar) con un kit di iniettori adatto (non incluso). Sostituire gli iniettori secondo il nuovo tipo di gas e regolare la portata minima. Chiamare un tecnico qualificato.

Qual è la distanza di sicurezza da rispettare sopra il piano cottura?

È necessario uno spazio libero minimo di 700 mm tra il punto più alto dei bruciatori e qualsiasi superficie orizzontale sopra (cappa, mobile). In caso contrario, prevedere 400 mm se la superficie è allineata con il bordo del piano.

Come spegnere un bruciatore in sicurezza?

Ruotare la manopola di comando in senso orario fino alla posizione di arresto (simbolo cerchio nero). Assicurarsi che la fiamma sia spenta. Non lasciare mai un bruciatore acceso incustodito.

Cosa fare in caso di odore di gas?

Non accendere la luce, non utilizzare apparecchi elettrici, non telefonare. Chiudere il rubinetto del gas, aprire le finestre per areare. Contattare il servizio clienti o i vigili del fuoco da un telefono esterno.

Quali tipi di pentole sono consigliati per una cottura economica?

Utilizzare pentole a fondo piatto e spesso, con coperchio. Il diametro deve corrispondere a quello del bruciatore (es. 200-240 mm per la tripla corona). Evitare pentole troppo grandi che sporgono dal bruciatore.

Come regolare la fiamma minima dopo la conversione a gas liquido?

Rimuovere la manopola rotante, inserire un cacciavite a testa piatta nella valvola filettata. Ruotare per ottenere una fiamma di circa 3-4 mm. Verificare che la fiamma non si spenga durante il passaggio rapido da max a min. Serrare saldamente per il gas liquido.

Dove trovare i pezzi di ricambio per il modello 5GB62190?

I pezzi di ricambio (iniettori, cappelli bruciatore, ecc.) sono disponibili presso il servizio post-vendita Blaupunkt o sul sito www.blaupunkt-einbaugeraete.de. Utilizzare solo pezzi originali.

MANUALE UTENTE 5GB62190 BLAUPUNKT

Piano di cottura a gas 5GB 62190

Piano di cottura a gas 5GB 62190

Piano di cottura a gas

5GB 62190

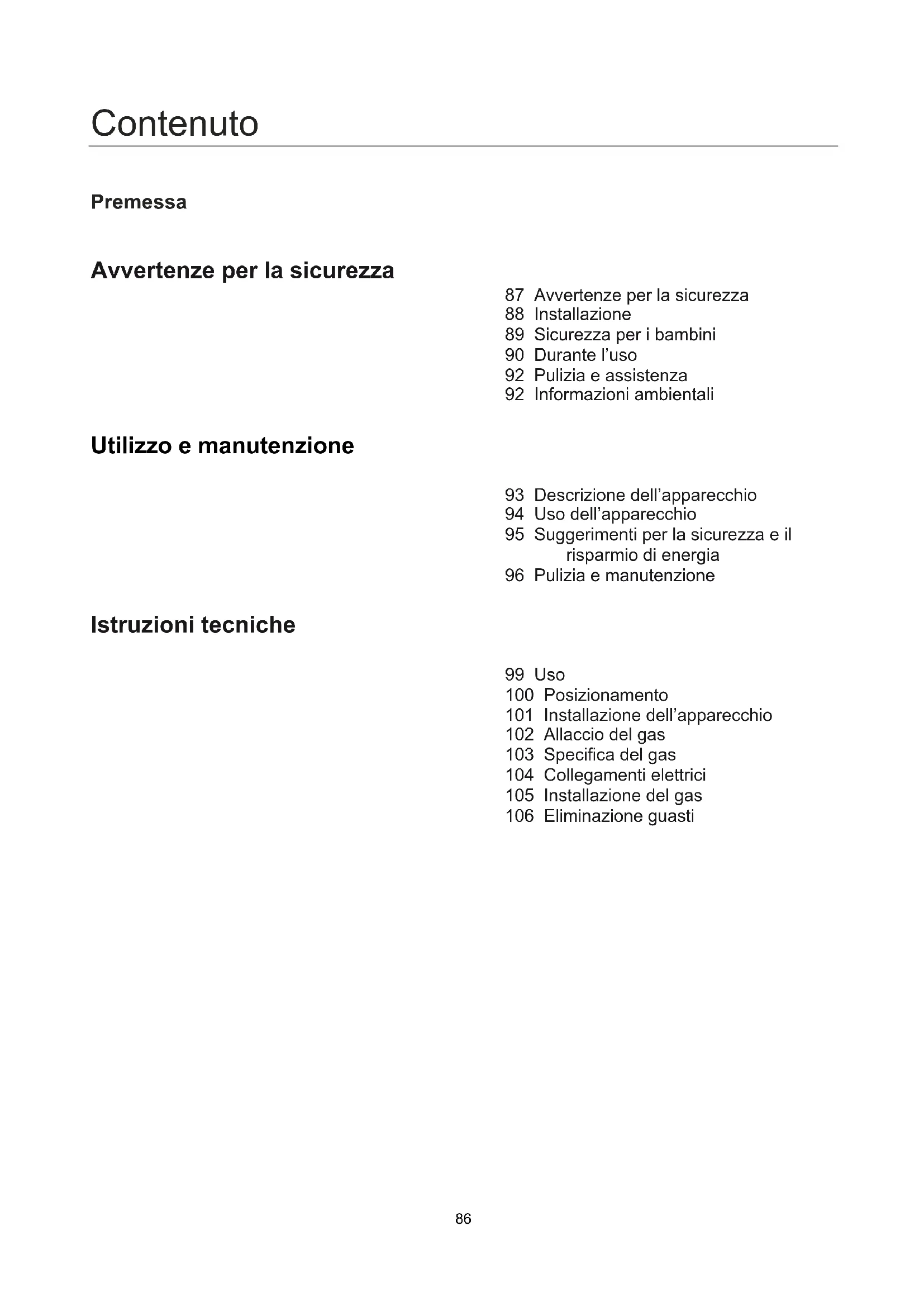

Prefazione

Avvertenze di sicurezza

Avvertenze per la sicurezza

87 Avvertenze per la sicurezza 88 Installazione 89 Sicurezza per i bambini 90 Durante l'uso 92 Pulizia e assistenza 92 Informazioni ambientali

Utilizzo e manutenzione

93 Descrizione dell'apparecchio 94 Uso dell'apparecchio 95 Suggerimenti per la sicurezza e il risparmio di energia 96 Pulizia e manutenzione

Istruzioni tecniche

99 Uso 100 Posizionamento 101 Installazione dell'apparecchio 102 Allaccio del gas 103 Specifica del gas 104 Collegamenti elettrici 105 Installazione del gas 106 Eliminazione guasti

Leggere le presenti istruzioni per l'uso prima di installare o utilizzare l'apparecchio. Le presenti istruzioni per l'uso vanno conservate per eventuali richieste future. Se l'apparecchio viene venduto o consegnato ad un'altra persona, anche le presenti istruzioni per l'uso vanno consegnate al nuovo utente. Il fabbricante declina qualsiasi responsabilità per l'inosservanza di tali misure di sicurezza. Le seguenti avvertenze sono strutturate in modo da essere facilmente comprensibili, al fine di evitare infortuni dovuti ad un abuso e per consentire un uso confortevole dell'apparecchio. Leggere attentamente i seguenti capitoli.

Pericolo / Avver-timento	L'inosservanza del presente symbolo può causare gravi lesioni o la morte.
Attenzione	L'inosservanza del presente symbolo può causare lievi lesioni o danni materiali.

Nelle istruzioni per l'uso possono essere utilizzati i seguenti simboli:

Attenzione

Nessuno strumento infiammabile

Nessun accesso

Un dovere assoluto

Pericolo

In caso di fuoriuscita di gas, procedere come segue:

• non accendere la luce;
• non accendere/spegnere alcun elettrodomestico e non toccare la spina.

Non utilizzare il telefono.

1 Impostare l'uso del prodotto e chiudere la valvola centrale. 2 Aprire la finestra per consentire la ventilazione. 3 Rivolgersi al nostro servizio clienti utilizzando un telefono esterno.

• Il gas combustibile contiene mercaptano (odore di aglio marcio o uovo); pertanto, la perdita di gas può essere avvertita se nell'aria è presente solo 1/1000 di gas.

Avvertimento

Il presente apparecchio va installato in conformità alle disposizioni vigenti e utilizzato solo in ambienti ben aerati.

• Prima dell'installazione, accertarsi che l'alimentazione di gas e corrente corrisponda al tipo indicato sulla targhetta.

220V-240V

Se si installa il presente apparecchio in veicoli ad acqua o caravan, non utilizzare alcun riscaldamento d'ambiente.

La conduttura di gas e il cavo elettrico vanno posati in modo da non toccare nessuna parte dell'apparecchio.

Attenzione

Il presente apparecchio dovrebbe essere installato da un tecnico qualificato o da un installatore. Le condizioni di installazione per questo apparecchio sono riportate sull'etichetta o sulla targhetta. Rimuovere tutti gli imballaggi prima di mettere in funzione l'apparecchio. - Una volta aperta la confezione dell'apparecchio, accertarsi che il prodotto non subisca danni e che il cavo di collegamento si trovi in condizioni perfette. In caso contrario, rivolgersi al rivenditore prima di installare l'apparecchio. - Durante l'uso, i mobili adiacenti e tutti i materiali utilizzati per l'installazione devono sopportare una temperatura minima di 85°C al di sopra della temperatura ambiente dell'area in cui si trovano. Se le fiamme del fornello si spengono accidentalmente, spegnere il controllo del fornello e attendere almeno un minuto prima di riaccenderlo. L'uso di una cucina a gas genera calore e umidità nell'ambiente in cui è installato l'apparecchio. Prestare attenzione ad una buona ventilazione della cucina: tenere aperti i fori di ventilazione previsti oppure installare un dispositivo di ventilazione meccanica (cappa meccanica). - Un uso intensivo più lungo dell'apparecchio può richiedere una ventilazione ulteriore, ad es. l'apertura di una finestra o una ventilazione più efficace, come una ventilazione meccanica, laddove presente.

Avvertimento

Non far giocare i bambini nei pressi dell'apparecchio. L'apparecchio diventa scottante quando è in funzione. Tenere lontano dalla portata dei bambini fino al raffreddamento.

Attenzione

Il presente apparecchio è pensato per l'uso da parte degli adulti. I bambini potrebbero ferirsi nel tentativo di estrarre padelle o tegami dall'apparecchio. Questo apparecchio non può essere utilizzato da bambini o altre persone con disabilità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenze, che impediscano loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliati o abbiano ricevuto istruzioni da una persona responsabile.

Avvertimento

Utilizzare l'apparecchio solo per la preparazione di cibi.

Non apportare modifiche all'apparecchio. L'area di combustione non è pensata per il funzionamento con un timer esterno o un sistema telecomandato separato.

L'uso di una cucina a gas genera calore e umidità nell'ambiente in cui è installato l'apparecchio. Prestare attenzione ad una buona ventilazione della cucina: tenere aperti i fori di ventilazione previsti oppure installare un dispositivo di ventilazione meccanica (cappa meccanica).

Non utilizzare questo apparecchio a contatto con l'acqua. Non azionare questo apparecchio con le mani bagnate.

Le superfici di riscaldamento e cottura dell'apparecchio diventano scottanti durante l'uso. Prestare sempre attenzione.

Non utilizzare panni ampi, panni per stoviglie o simili, in quanto le estremità toccano le fiamme e possono prendere fuoco.

Non lasciare mai l'apparecchio incustodito durante la cottura.

Non utilizzare padelle instabili e deformate che potrebbero inclinarsi e rovesciarsi accidentalmente.

Non utilizzare né conservare nei pressi dell'apparecchio nessun materiale combustibile.

Gli alimenti deperibili, gli oggetti in plastica e gli aerosol possono essere compromessi dagli effetti del calore e non vanno conservati al di sopra o al di sotto dell'apparecchio.

Non nebulizzare aerosol nei pressi dell'apparecchio durante l'esercizio.

Accertarsi che, in caso di non utilizzo, i tasti di lavoro siano in posizione.

Attenzione

• Questo apparecchio è pensato esclusivamente per cucinare a casa. Non è pensato per scopi industriali o commerciali.
• Un uso intensivo e prolungato dell'apparecchio può richiedere una ventilazione ulteriore, ad es. l'apertura di una finestra o una ventilazione meccanica più potente, laddove presente. Per toccare tegami e padelle scottanti, utilizzare presine e guanti resistenti al calore. Nel sollevare la stoviglia, non esporre le presine direttamente alle fiamme vive. Accertarsi che presine e guanti non siano umidi o bagnati, in quanto questo faciliterebbe il trasporto del calore attraverso il materiale, causando delle scottature.
• Utilizzare i fornelli solo una volta posizionati tegami e padelle al di sopra. Non scaldare mai pentole o padelle vuote. Non utilizzare pellicole di plastica o fogli di alluminio sull'apparecchio. Se si utilizzano altri elettrodomestici, accertarsi che il cavo non venga a contatto con le superfici della zona di cottura. Se si dispone di parti meccaniche nel proprio corpo, ad es. una valvola cardiaca artificiale, consultare un medico prima di utilizzare l'apparecchio. Non utilizzare panni o materiali simili al posto delle presine. Questi panni potrebbero incendiarsi a contatto con un fornello scottante.
• Se si utilizza una pentola di vetro, accertarsi che sia pensata per cucinare sulla piastra superiore. Se la superficie è realizzata in vetro rotto, spegnere l'apparecchio per evitare una scossa elettrica. ■ Ruotare le maniglie della stoviglia sul lato o al centro per evitare che si estendano sui fornelli vicini e minimizzare le scottature, l'accensione di materiali e gli sversamenti. Spegnere sempre il fornello prima di rimuovere il tegame.
• Prestare sempre attenzione quando si cucinano degli alimenti a fuoco vivo. Scaldare il grasso sempre lentamente e accertarsi che non venga surriscaldato. Gli alimenti da friggere devono essere più asciutti possibile. Il gelo sugli alimenti surgelati e l'umidità su quelli freschi possono causare schizzi in padella al riscaldamento del grasso. Non tentare mai di muovere una padella contenente grasso scottante, in particolare una friggitrice. Attendere finché il grasso non si sia raffreddato.

Avvertimento

Non usare mai benzina o detergenti aggressivi.

Il presente apparecchio può essere riparato solo da un tecnico di assistenza autorizzato e può essere manutenuto impiegando solo ricambi originali.

Attenzione

• Prima di pulire l'apparecchio, staccare la spina e farlo raffreddare.
• Per pulire l'apparecchio non vanno impiegati apparecchi a getto di vapore né altre idropulitrici.

Informazioni ambientali

Smaltire l'imballaggio dopo l'installazione, tenendo conto di sicurezza e ambiente. - Quando si smaltisce un vecchio dispositivo, renderlo inutilizzabile tagliando il cavo.

Smaltimento corretto del presente prodotto (Smaltimento di rifiuti di apparecchiature elettriche ed elettroniche)

• Questo contrassegno sul prodotto o sui manuali indica che, al termine della sua vita, non può essere smaltito nei rifiuti domestici. Per evitare possibili danni per l'ambiente o per la salute dell'uomo a causa di uno smaltimento incontrollato dei rifiuti, riciclare l'apparecchio in modo responsabile per favorire il riutilizzo sostenibile delle risorse. Gli utenti privati dovrebbero rivolgersi al rivenditore da cui sia stato acquistato il prodotto o alle autorità locali di competenza per scoprire dove e come riciclare il prodotto in modo ecologico. Gli utenti industriali dovrebbero rivolgersi al proprio fornitore e verificare le condizioni generali di contratto riportate nel contratto di vendita. Questo prodotto non va smaltito insieme ad altri rifiuti industriali.

Piano cotura	Dimensioni (LxPxH)	Dispositivo di accen-sione	Allaccio del gas	Attacco elettrico	Brennero Proprietà	\( \sum {Qn} \)
Vetro	600x510x90/600x515x90	Combu-stione in-ternaTipologia	Filetto G1/2	220-240 VAC, 50-60 Hz, 0,6 W	Corona tripla (1), semirapido (2), fornello ausiliario (1)	8,1 kW

Descrizione dell'apparecchio

Accessori

Supporto (4)

Sigillante (2)

Vite (4)

Istruzioni (1)

Iniettore (4) Allaccio del gas (1)

Uso dell'apparecchio

I seguenti simboli appaiono sul pannello di lavoro accanto alle manopole di lavoro:

Cerchio nero: gas spento

Fiamma grande: impostazione massima

Fiamma piccola: impostazione minima

L'impostazione minima è all'estremità della manopola ruotando a sinistra. Tutte le posizioni di funzionamento vanno selezionate tra posizione massima e minima. Il simbolo sul pannello di lavoro accanto alla manopola indica quale fornello accende.

Accensione automatica non sicura allo spegnimento della fiamma.

L'apparecchio presenta una sicura per lo spegnimento della fiamma su ogni fornello: questa arresta l'apporto di gas alla testina del fornello quando la fiamma si spegne.

Accensione automatica non sicura allo spegnimento della fiamma.

L'apparecchio presenta una sicura per lo spegnimento della fiamma su ogni fornello: questa arresta l'apporto di gas alla testina del fornello quando la fiamma si spegne.

Accendere un fornello:

Premere la testina del fornello da accendere e ruotarla in senso antiorario alla posizione massima. Tenendo premuta la testina, si attiva l'accensione automatica del fornello. Una volta accesa la fiamma del fornello, tenere premuto il pulsante di comando per altri 15 secondi. Se, dopo 15 secondi, il fornello non viene acceso, arrestare l'esercizio dell'apparecchio, aprire lo sportello e/o attendere almeno 1 minuto prima di provare a riaccenderlo. Dopo l'intervallo di 15 secondi, continuare a ruotare il pulsante in senso antiorario per regolare la fiamma, fino a raggiungere il livello adeguato. La posizione di esercizio DEVE trovarsi tra la massima e la minima. Per spegnere il fornello, ruotare il pulsante di comando in senso orario fino all'arresto per spegnere il gas. In caso di mancanza di corrente, i fornelli possono essere accesi con l'uso adeguato di un fiammifero.

Suggerimenti per la sicurezza e il risparmio di energia

• Il diametro del fondo del tegame/della padella deve essere conforme al fornello.

FORNELLO	TEGAME/PADELLA
	min.	max.
Corona tripla	200mm	240 mm
Rapido	200mm	240 mm
Semirapido	160mm	180mm
Fornello azi- liario	120mm	160mm

Non utilizzare stoviglie che sporgano dal bordo del fornello.

NO		Sì
	In presenza di fornelli grandi, non utilizzato stoviglie con diametro piccolo.La fiamma non deve mai salute sui lati della stoviglia.	Per anni fornello, utilizzato sempre stoviglie idonee per evitare lo spreco di gas e lo scolorimento della stoviglia.
	Evitare di cucinare senza coperchio o con coperchio posizionato a metà, che comprerebbe uno spreco di energia.	Posizione are un coperchio sulla stoviglia.
	Non utilizzato tegami/padelle con fondo convesso o concavo.	Utilizzare solo tegami/padelle con fondo spesso e piano.
	Non posizionare la stoviglia sul lato di un fornello in quanto potrebbe inclinarsi.	Posizione la stoviglia sempre direttamente sul fornello e non solo su un lato.
	Non utilizzato stoviglia con diametro ampio nei pressi dei pulsanti di lavoro. Potreste toccare i pulsanti di lavoro e avvicinarvi al punto da causare un aumento della temperature in quest'area, con seguenti danni.
	Non posizionare mai la stoviglia direttamente sul fornello.	Posizione la stoviglia sulla griglia per cucina.
	Non disporre nulla tra tegame/padella e griglia, in quanto ciò potrebbe causare gravi danni all'apparecchio.
	Non utilizzato stoviglia troppo pesanti e non colpire il piano cottura con oggetti pesanti.	Trattare la stoviglia conattenzione quando è positizonata sul fornello.

■ Non si consiglia di riscaldare padelle o pietre per grigliare su più fornelli in contemporanea, in quanto il calore che ne deriverebbe potrebbe arrecare danno all'apparecchio. - Dopo l'uso, lasciar raffreddare il lato superiore del piano cottura e la griglia per cucina prima di toccarli.

• Quando un liquido inizia a cuocere, abbassare la fiamma in modo che questo sbollenti in modo più debole.

I lavori di pulizia possono essere eseguiti solo quando l'apparecchio si è completamente raffreddato. - Prima di avviare il processo di pulizia, staccare l'apparecchio dalla rete elettrica. ■ Pulire regolarmente l'apparecchio, preferibilmente dopo ogni uso. ■ I detergenti abrasivi o gli oggetti affilati possono danneggiare la superficie dell'apparecchio. Pulire l'apparecchio solo con acqua e un po' di detersivo per le stoviglie.

Consigliato!	Non consigliato
Panno morbido Detergente neutro	Spazzola di nylon Olio alimentare Abraso Detergente acidio/alcalino Diluente/ benzolo	Spazzola metallica Detergente acidio/alcalino Diluente/

Griglia per cucina e elementi di comando

Rimuovere la griglia per cucina. Pulire la griglia per cucina e gli elementi di comando con un panno umido. Detersivo e acqua calda. Far ammorbidire prima lo sporco ostinato. ■ Asciugare tutto con un panno pulito e morbido.

Piano cottura

■ Pulire regolarmente il piano di cottura con un panno morbido imbevuto con acqua calda e un po' di detersivo. ■ Asciugare a fondo il piano cottura dopo la pulizia. Rimuovere a fondo alimenti salati o liquidi prima possibile dal piano cottura. Le parti metalliche dell'apparecchio potrebbero scolorirsi col tempo. Questo è normale in presenza di temperature elevate. Dopo ogni uso dell'apparecchio, queste parti vanno pulite con un prodotto adatto all'acciaio inox.

FORNELLO

Rimuovere il coperchio e lo spartifiamma tirandoli su e via dal piano cottura. Ammorbidire in acqua calda e con un po' di detersivo. ■ Asciugare poi accuratamente. Accertarsi che gli estintori siano puliti e completamente asciutti. Lavare le parti solide della testina del fornello con un panno umido e poi asciugarle. Asciugare attentamente l'accensione e il monitoraggio della fiamma con un panno strizzato e asciugare con un panno pulito. Accertarsi che l'iniettore non sia bloccato prima di riposizionare i fornelli sul piano cottura.

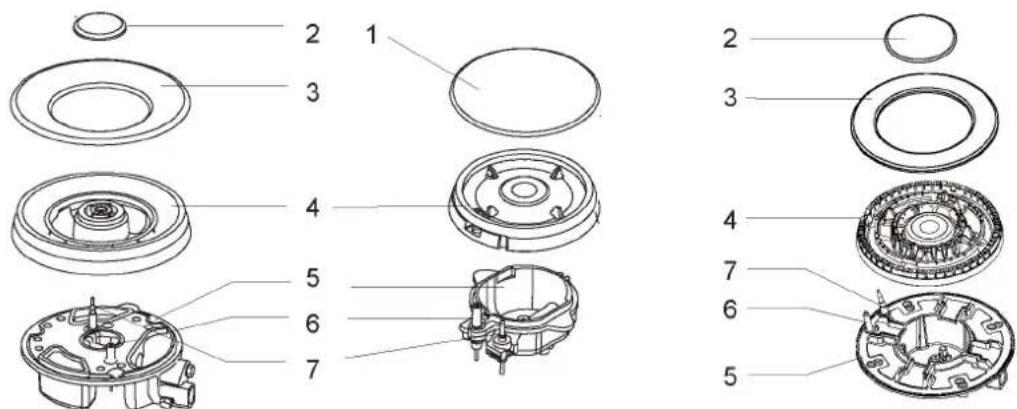

Riassemblare i fornelli ausiliari, semirapidi, rapidi e con tripla corona:

1. Posizionare lo spartifiamma (4) sulla testina del fornello (5), in modo che l'accensione e il monitoraggio della fiamma si estendano sui rispettivi fori dello spartifiamma. Lo spartifiamma va innestato correttamente.
2. Impostare il coperchio (1, 2, 3) sullo spartifiamma (4) in modo che i perni di tenuta si adattino ai rispettivi incavi.

Sostituire le parti dopo la pulizia nella sequenza corretta.

• Non scambiare lato superiore e anteriore.
• I perni di fissaggio vanno adeguati con precisione agli incavi.

! Avvertenze

Non apportare modifiche all'apparecchio. Il presente apparecchio va installato da un tecnico o installatore autorizzato. - Prima dell'installazione, accertarsi che le condizioni di distribuzione locali (tipo di gas e pressione del gas) e l'impostazione dell'apparecchio siano compatibili. Le condizioni di impostazione per il presente apparecchio sono riportate sull'etichetta o sulla targhetta. - Questo apparecchio non è collegato ad un dispositivo di evacuazione per i prodotti di combustione. Va installato e collegato in conformità alle disposizioni sull'installazione vigenti. Prestare particolare attenzione ai requisiti pertinenti per la ventilazione. - Prima di eseguire l'installazione, disattivare l'apporto di gas e corrente all'apparecchio. - Tutti gli apparecchi contenenti componenti elettrici vanno messi a terra. Accertarsi che la conduttura di gas e il cavo elettrico siano posati in modo da non poter toccare nessuna delle parti dell'apparecchio che diventano scottanti. - Condutture di gas e allacci non possono essere nascosti o bloccati da altri apparecchi.

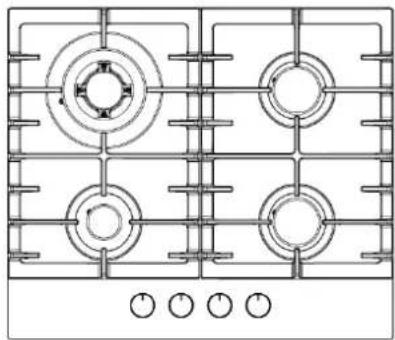

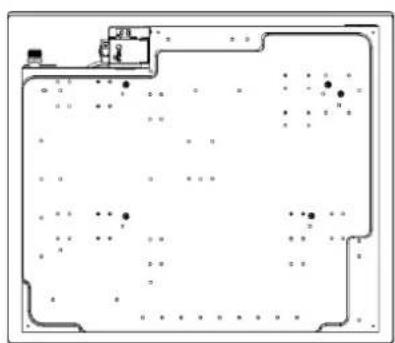

Verificare le dimensioni dell'apparecchio e la dimensione della fessura da lasciare nell'angolo cucina.

Le piastre situate al di sopra della superficie di lavoro, nelle dirette vicinanze dell'apparecchio, devono essere realizzate in materiale non combustibile. Sia la superficie rivestita che il collante impiegato per il fissaggio dovrebbero essere resistenti al calore. Accendere il rubinetto dell'apparecchio e gli fornelli. Dovrebbe essere visualizzata una fiamma blu chiara alla percentuale gialla.

Se il fornello presenta delle anomalie, verificare quanto segue:

• Coperchio del fornello posizionato correttamente?
• Spartifiamma posizionato correttamente?
• Fornello orientato in verticale al nipplo dell'iniettore?
• Dopo l'installazione da parte dell'installatore, va eseguita una verifica funzionale completa e una verifica di possibili perdite. Il tubo flessibile va montato in modo che non venga a contatto con una parte mobile dell'alloggiamento e non attraversi un'area che potrebbe essere sovraccaricata. Lubrificare le valvole fabbricate dello stabilimento per soddisfare i requisiti di tutti i piani cottura attivi.

Il presente apparecchio è pensato per l'incasso in un angolo cucina o in un piano di lavoro alto 600 mm, pur rispettando le seguenti distanze minime.

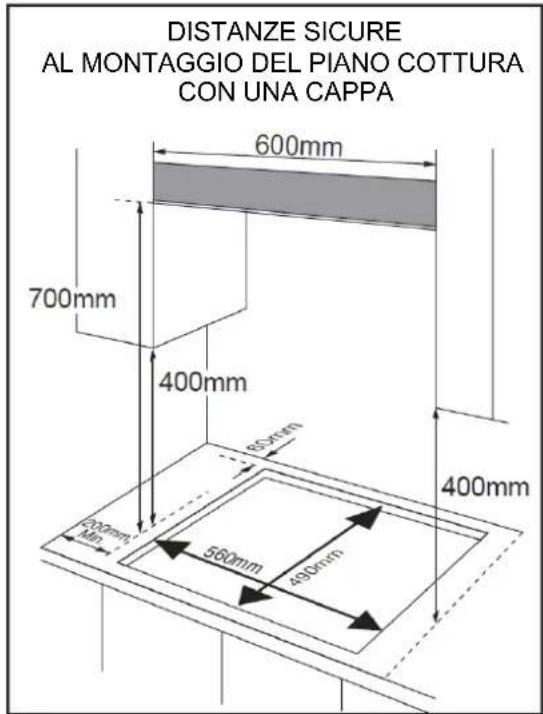

I bordi del piano cottura devono presentare una distanza minima di 60 mm da una parete laterale o posteriore. Distanza di 700 mm tra il punto più alto del piano cottura (inclusi i fornelli) e il lato inferiore di una superficie orizzontale posizionata direttamente sopra. 400 mm tra piani cottura, presupposto che il lato inferiore del piano orizzontale corrisponda al bordo esterno del piano cottura. Se il lato inferiore del piano orizzontale è più piccolo di 400 mm, va rimossa una distanza di almeno 500 mm dai bordi esterni del piano cottura. Distanza di 50 mm attorno all'apparecchio e tra il piano cottura e i materiali combustibili. Distanza di almeno 25 mm e di massimo 74 mm tra il lato inferiore dell'apparecchio e una superficie posizionata sotto.

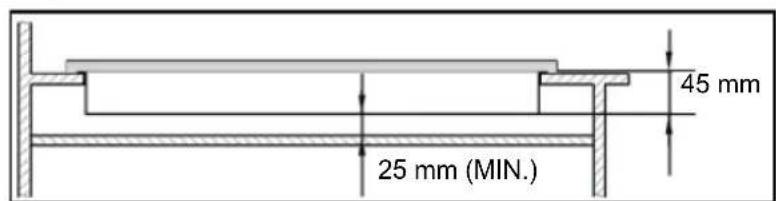

• Se va installato un forno sul piano cottura, questo deve disporre di una ventilazione obbligata.
• Verificare le dimensioni del forno nelle istruzioni di installazione.
• Le dimensioni di taglio devono corrispondere alle specifiche.

1. Rimuovere la griglia, il coperchio del fornello e lo spartifiamma. Ruotare attentamente l'apparecchio sulla testa e posizionarlo su un fondo imbottito. Accertarsi che l'accensione e il monitoraggio delle fiamme non subiscano danni in quel processo.
2. Applicare l'addensante fornito in dotazione attorno al bordo dell'apparecchio.
3. Non lasciare alcuna fessura nel sigillante. Non può sovrapporsi.

Sigillante

Lo spessore del sigillante è di 3 mm.

La larghezza del sigillante è di 10 mm.

Visuale dal basso

Non utilizzare masse sigillanti al silicone per impermeabilizzare l'apparecchio.

In futuro, ciò renderebbe difficile la rimozione dell'apparecchio dall'apertura, in particolare se va manutenuto.

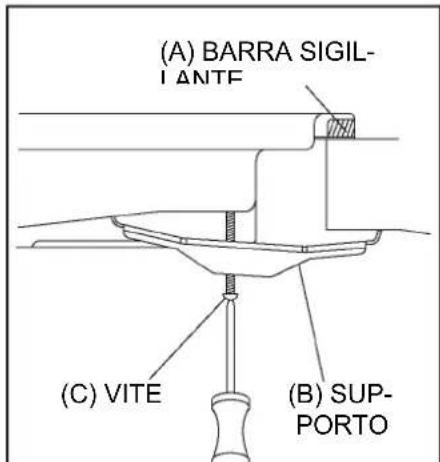

1. Posizionare il supporto (B) sui fori corrispondenti alle dimensioni delle viti. In alcuni angoli del piano cottura (H) sono presenti più fori per viti.

Serrare con facilità una vite (C) attraverso il supporto (B), in modo che il supporto sia fissato al piano cottura ma la posizione possa essere ancora regolata.

1. Rigirare attentamente il piano cottura e abbassarlo con cautela nell'apertura ritagliata.
2. Posizionare i supporti sul lato inferiore del piano cottura in una posizione adeguata al piano di lavoro.

Serrare poi le viti (C) completamente per tenere il piano cottura in posizione.

• Questo apparecchio va installato e collegato in conformità alle disposizioni di installazione del Land in cui va utilizzato.
• Questo apparecchio è adeguato all'uso di gas liquido e gas naturale. La conversione a gas liquido e gas naturale può essere eseguita solo da una persona qualificata.

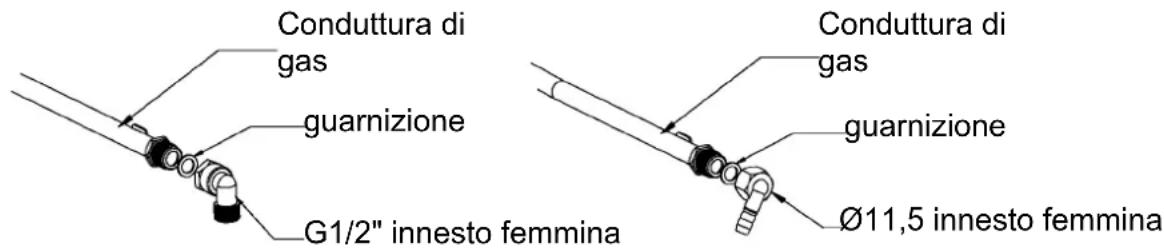

Direttive per la sostituzione dell'alimentazione di gas e per l'installazione:

L P G > N G

N G > L P G

La legge prevede che tutti gli apparecchi a gas siano installati da una persona qualificata ai sensi dell'attuale edizione delle disposizioni sulla sicurezza in presenza di gas e sull'uso. Garantire il rispetto delle leggi è nell'interesse dell'utente e della sicurezza. In Gran Bretagna, gli installatori registrati GASSAFE operano secondo standard di prassi sicuri. Anche il piano cottura va installato in conformità all'edizione attuale della BS 6172. Un'installazione errata del piano cottura può causare la decadenza della garanzia e delle rivendicazioni di responsabilità e portare ad un perseguimento penale.

Categoria di gas, tipo di gas e Paese di destinazione (per tutti i modelli)

Paese / Country	Tipo di gas naturale / Type of nature gas	Tipo di gas liquido (accessori) / Type of liquefied petroleum gas (accessory)*
Germania / Germany	G20/20	G30/50
Austria / Austria
Swizzera / Switzerland		G30/29
Italia / Italy
Spagna / Spain
Belgio / Belgium
Gran Bretagna / Great Britain
Francia / France
Lussemburgo / Luxembourg		/

• Il piano cottura è preimpostato su gas naturale (20 mbar)

Convertibile a gas liquido (non contenuto nel volume di segna)

Trovate l'accessorio adatto su www.blaupunkt-einbaugeraete.de

Specifica del gas

Tipodi gas e pressione	Apporto termico calore e dimensioni dell'apertura (mm)
	Fornello per wok	Fornello rapido	Fornello semirapido	Fornello ausilia-rio
	3,6 kW (262 g/h)	3,0kW (218 g/h)	1,75kW (127 g/h)	1,0kW (73 g/h)
G30, 29 mbar	0,96	/	0,65	0,50
G20, 20 mbar	1,32	/	0,97	0,72

• Questo apparecchio è pensato per l'allaccio all'alimentazione elettrica con 220-240 V e 50 - 60 Hz AC. ■ I fili metallici nella linea di rete presentano colori conformi ai seguenti codici:
• verde/giallo = terra
• blu = neutro -marrone = fase

Il filo metallico verde e giallo deve essere collegato al morsetto contrassegnato con la lettera E o con il simbolo di messa a terra.

• Adottare misure precauzionali di sicurezza nella conversione da un tipo di gas ad un altro.
• Tutti i lavori di manutenzione di altra natura devono essere effettuati da un tecnico qualificato. ■ Prima di iniziare, staccare l'apporto di gas e corrente all'apparecchio.

Sostituire l'iniettore dei fornelli.

Rimuovere la griglia, il coperchio del fornello e lo sparti-fiamma.

Allentare l'iniettore con una chiave a bussola da 7 mm e sostituirlo con l'iniettore prescritto per il nuovo tipo di gas. Rimontare accuratamente tutti i componenti. Dopo aver sostituito gli iniettori, serrare saldamente l'iniettore.

Regolazione del livello minimo della fiamma

① Abbassare il rubinetto del maschiatore al minimo. ② Rimuovere l'interruttore rotante dal rubinetto e inserire un piccolo giravite a stella al centro del gambo del rubinetto. ③ Se impostata correttamente, la fiamma presenta una lunghezza di ca. 3-4 mm.

• Per il gas butano/propano, la vite di regolazione va serrata saldamente.
• Reinserire l'interruttore rotante.

Accertarsi che la fiamma si spenga quando si passa dal flusso massimo al minimo. Se è il caso, rimuovere l'interruttore rotante e una volta eseguire le seguenti installazioni sulla corrente di gas. Verificare poi nuovamente se l'installazione è corretta.

Ripetere l'operazione per tutte le valvole del gas.

Il gambo del rubinetto non può essere smontato. In caso di malfunzionamento, sostituire l'intero rubinetto. Prima di installare nuovamente i fornelli sul piano cottura, accertarsi che l'iniettore non sia ostruito. Dopo l'equipaggiamento dell'alimentazione di gas va effettuata una completa verifica funzionale e una di possibili perdite (ad esempio con acqua e sapone o con un sensore di rilevamento del gas).

Dopo aver completato l'aggiornamento, un tecnico qualificato o un installatore devono etichettare la categoria di gas corretta con "V" per essere conformi all'impostazione sulla targhetta. La marcatura "V" dell'impostazione precedente va rimossa.

Eliminazione guasti

Le riparazioni vanno eseguite solo da un tecnico autorizzato. Riparazioni improprie possono causare notevoli pericoli per sé stessi e per gli altri. Altri problemi minori possono invece essere risolti come segue:

Problema	Probabile causa	Rimedio
Nessuna accensione	Nessuna scintilla	Verificare l'alimentazione elettrica.
	Il coperchio del fornello è montato male.	Montare il coperchio corretta-mente.
	L'apporto di gas è chiuso.	Aprire completamente l'apporto di gas.
Cattiva accensione	L'apporto di gas non è aperto com-pletamente.	Aprire completamente l'apporto di gas.
	Il coperchio del fornello è montato male.	Montare il coperchio correttamente.
	La candela di accensione è imbrattata con corpi estranei.	Pulire i corpi estranei con un panno asciutto.
	I fornelli sono bagnati.	Asciugare accuramente i coperchi dei fornelli.
	I fori nelle spartifiamma sono otturati.	Pulire lo spartifiamma.
Rumori durante la combu-stione e l'accensione.	Il coperchio del fornello è montato male.	Montare il coperchio del fornello correttamente.
La fiamma si spegne quando viene utilizzato.	Il controllo della fiamma è imbrattato con corpi estranei.	Pulire il controllo della fiamma.
	Il prodotto da cuocere ribolle e quello ha spento la fiamma.	Specnere il fornello. Attendere un minuto e riaccenderlo.
	Un forte tiraggio potrebbe aver spento la fiamma.	Specnere il fornello e verificare il tiraggio della zona di cottura, ad es. mediante le finestre aperte. Attendere un minuto e riaccen-derlo.
Fiamma gialla	I fori nelle spartifiamma sono otturati.	Pulire lo spartifiamma.
	Viene utilizzato un gas differente.	Verificare il gas impiegato.
Fiamma instabile	Il coperchio del fornello è montato male.	Montare il coperchio del fornello correttamente.
Odore di gas	Perdita di gas	Impostare l'uso del prodotto e chiudere la valvola centrale. Apire la finestra per consentire la ventilazione. Rivolgersi al nostro servizio clienti utilizzando un telefono esterno.

Se il problema non è risolvibile, rivolgersi all'assistenza clienti.
