GEBRUIKSAANWIJZING Pureline Pro Compact 6912 NOVY

NL Montage instructie 2

Dit is de montage instructie voor het toestel zoals op de voorzijde is aangegeven. De gebruiksaanwijzing is een apart boekje dat met het toestel is meegeleverd.

In deze montage instructie wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen.

Symbol	Betekenis Actie
	Indicatie Toelichting van een indicatie op de afzuigkap.
	Info/Waarschuwing	Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie

Leef deze instructie na om letsel en materiële schade te voorkomen.

Waarschuwingen voorafgaand montage

- Dit toestel voldoet aan de geldende veiligheidsvoorschriften. Ondeskundige montage kan echter persoonlijk letsel en schade aan het toestel veroorzaken.

- Het toestel is uitsluitend bedoeld voor huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik. Gebruik het toestel niet buitenshuis.

- Contoleer de staat van het toestel en het montage-materiaal zodra u ze uit de verpakking haalt. Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking te openen.

- Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot Novy.

- Controleer aan de hand van tekening A of alle montagematerialen meegeleverd zijn. De vetfilters bevinden zich in het toestel.

- Novy is niet aansprakelijk voor schade als gevolg van onjuiste montage, onjuiste aansluiting, onjuist gebruik of onjuiste bediening.

- De installatie en de elektrische aansluiting van het toestel dienen aan een erkende vakman toevertrouwd te worden.

- De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.

- Voor het eenvoudiger monteren van het toestel wordt aangeraden dit met minimaal 2 personen uit te voeren.

- Lees aandachtig de gebruiksaanwijzing en de montage instructie vóór de installatie en ingebruikname van dit toestel. Hierin vind u belangrijke informatie voor de montage en gebruik van het toestel.

- Metalen onderdelen kunnen scherpe kantjes hebben en u kunt zich eraan verwonden. Draag daarom bij het monteren handschoenen die u daartegen beschermen.

Montage voorschriften van het toestel

- Zorg dat de constructie waar het toestel aan of in wordt gemonteerd over voldoende draagkracht beschikt.

- Defecte of beschadigde onderdelen mogen alleen door originele Novy onderdelen worden vervangen.

- Hoe groter de afstand is tussen het toestel en de kookplaat, hoe minder gemakkelijk de kookdampen opgenomen worden door het toestel. Respecteer derhalve de vermelde (advies)montagehoogte.

- Als in de installatiehandleiding van de gaskookplaat een andere afstand is aangegeven, geldt de grootste aangegeven afstand.

- Om ervoor te zorgen dat de kookdampen optimaal worden opgenomen, dient het toestel of de constructie waarin het toestel wordt ingebouwd de kookplaat te overdekken. Zorg bij een zelf gemaakte constructie dat het toestel gecentreerd boven de kookplaat gemonteerd wordt.

- Voor een optimale werking mag de kookplaat niet groter zijn dan het toestel of de constructie waarin het toestel is ingebouwd.

A#vber of recirculatie

Voordat u gaat monteren dient u de keuze te hebben gemaakt of u een afvoerkanaal naar buiten maakt of dat u de afzuigkap als recirculatie afzuigkap gaat toepassen. Bij de keuze voor recirculatie kunt u bij de accessoires in deze montage instructie de recirculatiekit vinden.

Installatie van het afvoerkanaal

Voor een optimale werking van de afzuigkap is het van belang om bij de installatie op de volgende punten te letten:

- De afzuigkap heeft een aansluiting voor plat afvoerkanaal (89x222mm). Eventueel kan na een bepaalde afstand overgegaan worden naar een rond afvoerkanaal van ∅150mm.

- De beste werking en een zo laag mogelijk geluidsniveau van het toestel verkrijgt u door het afvoerkanaal zo kort mogelijk met zo min mogelijk bochten en met de voorschreven diameter aan te sluiten.

- Gebruik gladde, onbrandbare buizen met een inwendige diameter die gelijk is aan de uitwendige diameter van de aansluittuit van de afzuigkap.

- Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij Novy.

- Verminder de afvoerdiameter niet. Dit zal de capaciteit doen verminderen en het geluidsniveau doen toenemen.

- Vermijd haakse bochten. Maak gebruik van afgeronde bochten voor een goede luchtgeleiding.

- Het gebruik van flexibele afvoerslang dient tot een

minimum te worden beperkt en uitsluitend toegepast te worden voor het maken van kleine overbruggingen, bijvoorbeeld als verbinding tussen uitblaastuit en afvoerkanaal. Trek flexibele kanalen maximaal uit en snij deze op maat af.

• Zorg dat het afvoerkanaal niet in elkaar gedrukt wordt en zorg dat er geen knikken in het kanaal zijn.
• Gebruik een slangklem of aluminiumtape voor lucht dichte verbindingen.
• Bij een horizonzaal afvoerkanaal deze licht hellend monteren zodat condenswater niet terug loopt naar het toestel.
• Indien het afvoerkanaal door koele vertrekken loopt kan door temperatuurverschillen condens ontstaan. Zorg dat het afvoerkanaal geïsoleerd wordt.
• Bij een afvoer door de buitengevel, via een spouwmuur, dient er op gelet te worden dat het afvoerkanaal de spouw volledig overbrugt en iets afloopt naar de buitenzijde.
• Maak bij een afvoer door de buitengevel gebruik van het buitenmuurrooster.
• Maak bij een afvoer via het dak gebruik van een dub belwandige dakdoorvoer met voldoende doorlaat.
• Bij aansluiting op een kort afvoerkanaal kan het gewenst zijn in het kanaal een terugslagklep te monteren om windinval te voorkomen.
• Het toestel mag niet worden aangesloten op een rookgaskanaal of schoorsteen die in gebruik is, of welke dienen als ontluchting van ruimtes met stookplaatsen.
• Zorg voor voldoende luchttoevoer. Het aanvoeren van verse lucht kan geschieden door een raam of een buitendeur enigszins te openen of door een toevoerrooster aan te brengen.

Luchttoevoer

Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken.

Indien de afzuiging tegelijk gebruikt wordt met een verbrandingssysteem (bijv. gas-, olie-, hout- of kolenkachels, gasboilers, warmwaterketels op gas, gaskookplaten en gasovens), kunnen verbrandingsgassen worden terug gezogen en leiden tot vergiftiging.

Een verbrandingssysteem gebruikt lucht in een ruimte als verbrandingslucht. Hierdoor ontstaan verbrandingsgassen die door een afvoerinstallatie naar buiten worden gevoerd. Het toestel zuigt lucht aan uit de keuken en aangrenzende vertrekken. Als de luchttoevoer niet voldoende is ontstaat er onderdruk. De giftige gassen worden uit de schoorsteen of afvoerkanaal terug de ruimte in gezogen.

Bij gelijktijdig gebruik van het toestel en verbrandingstoestellen in dezelfde ruimte mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (=0,04 mBar). De onderdruk kan worden voorkomen door niet-afsluitbare openingen (bijvoorbeeld in ramen of deuren in combinatie met een ventilatiekast in de muur) voldoende lucht in het de ruimte kan komen.

Laat het totale ventilatiesysteem van uw woning door een vakman beoordelen en een voorstel laten maken voor passende maatregelen op het gebied van luchttoevoer.

Bij gebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer naar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zijn zodat verse lucht kan toestromen.

Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen.

Bij een toestel met recirculatie dient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/geplaatst aanwezig te zijn. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen.

Een aantal toestellen zijn uitgerust met een aansluiting voor een venstercontactschakelaar (zie de technische specificaties van uw toestel). Indien het toestel tegelijk moet werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het mogelijk om op het toestel een venstercontactschakelaar (niet bijgeleverd) aan te sluiten. Die zorgt ervoor dat het toestel alleen werkt indien het raam openstaat Als het venster gesloten is, kan de ventilator niet worden ingeschakeld. Contacteer uw installateur voor het juiste accessoire voor uw toestel.

Elektrische aansluiting

• Het toestel mag met de netstekker uitsluitend worden aangesloten op een stopcontact met randaarde (230V - 50Hz).
• De veiligheid wordt enkel verzekerd wanneer het toestel volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Het toestel dient op elk gewenst moment van de stroom te kunnen worden afgesloten.
• Positioneer het stopcontact zodanig dat de netstekker van het toestel eenvoudig aangesloten kan worden.

- Gebruik geen verlengkabel voor de aansluiting op het elektrische net.

- Elektrische schok: een defect toestel nooit inschakelen, dit kan een elektrische schok veroorzaken. Neem de netstekker uit het stopcontact of schakel deze uit bij de groepenkast. Neem contact op met de service-dienst van Novy.

- Reparaties en vervangen van defecte of beschadigde bedradingen mogen uitsluitend worden uitgevoerd door technici welke zijn geïnstrueerd door Novy.

- Vocht dat in het toestel terecht is gekomen kan een elektrische schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

2 ACCESSOIRES

Novy Sense sensor

Deze afzuigkap kan uitgerust worden met een automatische snelheidsregeling (Novy Sense sensor). In de auto modus herkent een sensor in het toestel de intensiteit van de kookdampen en geuren. De optimale motorsnelheid wordt met behulp van deze sensor automatisch ingesteld.

Deze optionele kit moet vóór montage van de afzuigkap gemonteerd worden op de uitblaasopening van de motor.

- Kit Novy Sense sensor voor automatische snelheidsregeling bij detectie van kookdampen en geur 6910.070

Flexibel kanaal

Om het installeren te vereenvoudigen is het aan te raden om het laatste stuk tussen plat kanaalwerk en afzuigkap gebruik te maken van flexibel plat afvoerkanaal (906.408).

Recirculatie

Indien u kiest voor recirculatie biedt Novy de uitblaas-box aan in verschillende afmetingen, waaronder type 841.400 / 842.400 / 843.400 of type 7931.400 / 7932.400 / 7933.400.

Accessoires plat afvoerkanaal

• Flexible afvoerkanaal lengte 750 mm 906.408
• Plat afvoerkanaal lengte 1000 mm (afm. 89x222x1000 mm) 906.401
• Verbindingstuk (afm. 94x227x80 mm) 906.402
• Horizontale bocht (afm. 94x227x290 mm) 906.403
• Verticale bocht (afm 94x175x227 mm) 906.404
• Bocht 15° (afm. 94x227x138 mm) 906.418
• Hoekadapter (afm. 94x227x205 mm) 906.405
• Overgangsstuk naar ∅150 mm (afm. 94x227x190 mm) 906.406
• RVS jalouzierooster met terugslagklep (afm 290 x 160 mm) 906.407
• Muudoorvoer kit voor plat afvoerkanaal 89×222 mm inclusief ingebouwde thermo terugslagklep 906.425

Accessoires rond afvoerkanaal

– Rondafvoer kanaal lengte 1000 mm ∅150 mm 906.415
- Verbindingsstuk ∅150 mm 906.417
- Bocht 90° ∅150 mm 906.416
- Aluminium buitenmuuoster voor ∅150 mm 906.178
- Muudoorvoer kit voor kanaal ∅150 mm inclusief ingebouwde thermo terugslagklep 906.420
- Terugslagklep ∅150 mm 906.432

Accessoires algemeen

• Slangklem instelbereik ∅60-215 mm 906.291
  – Aluminium tapeøl à 50 m 906.292
• RVS cleaner: onderhoudsmiddel voor het reinigen van het RVS 906.060

InTouch

InTouch biedt de mogelijkheid om de Novy-afzuigkap te bedienen vanaf de Novy InTouch inductiekookplaat. De plafondunit kan standaard gecombineerd worden met InTouch inductiekookplaten.

Kijk op de website voor de verschillende modellen van inductiekookplaten met InTouch.

Venstercontact

Deze afzuigkap is uitgerust met een aansluiting voor een venstercontactschakelaar. Indien de afzuigkap tegelijk moet werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het mogelijk om op de afzuigkap een venstercontactschakelaar (niet bijgeleverd) aan te sluiten.

De venstercontactschakelaar zorgt ervoor dat de afzuigkap alleen werkt indien het raam openstaat Als het venster gesloten is, kan de ventilator niet worden ingeschakeld. Als accessoire is een venstercontact kabel set verkrijgbaar (artikelnummer 990.036). Met de kabelset is het mogelijk om vanaf de sturing van de afzuigkap een verbinding te maken naar de buitenzijde van de afzuigkap. Vervolgens kan er dan een venstercontactschakelaar aangesloten worden (zelf te voorzien).

Meer informatie over de Novy producten, accessoires en diensten kunt u vinden op internet: www.novy.com

FR

1 PRESCRIPTIONS DE SÉCURITÉ ET D'INSTALLATION

worden ingebouwd in platen met een dikte van 18-35mm. Niet rechtstreeks monteren in gipsplaten, altijd versterking voorzien voor het aanspannen van de montageklemmen. Zorg voor een stopcontact in de nabijheid van de plafondunit, zodat de plafondunit ten allen tijde spanningsloos gemaakt kan worden.

het aanzienlij-

ke eigen gewicht van de afzuigkap dient het plafond over voldoende draagkracht te bezitten.

viesmontage-

hoogte met een elektrische of keramische kookplaat is minimaal 600 mm en maximaal 1600 mm. De montagehoogte met een gas of inductiekookplaat is minimaal 650 mm en maximaal 1600 mm.

FR

fonnier peut être

① Maak een inbouwopening: Type 6910 / 6911 / 6912 – Uitsparing 845mm x 485mm Type 6920 / 6921 / 6922 – Uitsparing 1145mm x 485mm

② De afzuigkap dient gemonteerd te worden met de bediening aan de rechterzijde van de gebruiker, zodat de onderplaat van u af scharniert en het filter eenvoudig uit de afzuigkap genomen kan worden.

Standaard is de uitblaasrichting van de motor naar rechts. Indien gewenst kan de uitblaasrichting gewijzigd worden.

- Open de onderplaat en neem de filters uit de plafondunit.

• Draai de 4 schr oeven los volgens tekening.

③ Draai de motor met de afvoer in de gewenste positie en schroef de motor met de 4 schroeven weer vast.

FR

3 INSTALLATION

4 Om het installeren te vereenvoudigen is het aan te raden om het laatste stuk tussen plat kanaalwerk en afzuigkap gebruik te maken van flexibel plat afvoerkanaal. Dit is als accessoire bij Novy verkrijgbaar (906.408).
⑤ Indien het flexibel plat afvoerkanaal wordt toegepast, verbind het flexibele afvoerkanaal met een tape aan de aansluittuit (houd rekening met de lengte van het flexibele afvoerkanaal.
⑥ Klik de aansluittuit (6810.030) op het motorhuis en draai 4 schroeven in (906.116).

Geschikt voor plat afvoerkanaal met een afmeting (binnenwerkse maat) van 89x222 mm.

7 Plaats de stekker in het stopcontact.

Druk de plafondunit aan de randen (niet op de onderplaat) ophoog in de inbouwopening tot u een stevige klik hoort.

de onderplaat drukken!

De plafondunit zal nu blijven hangen.

FR

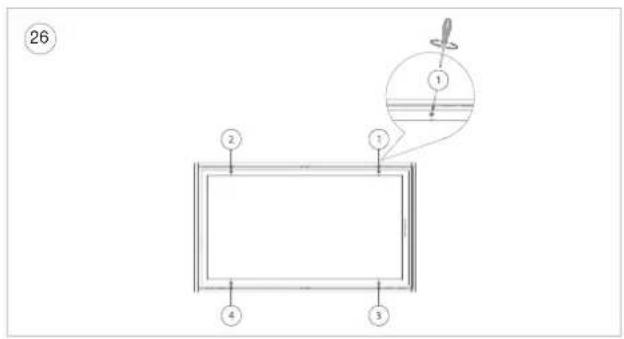

⑧ Draai de 4 klemschroeven met de hand aan om de plafondunit definitief te bevestigen (opgepast! Niet te hard aanspannen in gipsplaten). Zodra deze klemschroeven vast gedraaid zijn is de plafondunit klaar voor gebruik.
⑨ Demontage van de plafondunit

Voor demontage bescherm eerst de kookplaat met bijvoorbeeld karton of een doek voor het geval een schroef of klem naar beneden valt.

Voor onderstaande handelingen alleen uit indien de spanning afgesloten is op het stopcontact.

Vervolgens moeten de 4 klemschroeven volledig worden losgedraaid. Zodra deze zijn losgedraaid, zal de plafondunit naar beneden komen. Let op, motorunit ligt los op de behuizing van de afzuigkap.

Houd er rekening mee dat de losgeschroef- de klemveren naar beneden kunnen vallen.

FR

kit is een optionele accessoire.

afondunit kan

worden ingebouwd in platen met een dikte van 18-35mm. Niet rechtstreeks monteren in gipsplaten, altijd versterking voorzien voor het aanspannen van de montageklemmen. Zorg voor een stopcontact in de nabijheid van de plafondunit, zodat de plafondunit ten allen tijde spanningsloos gemaakt kan worden.

het aanzienlij-

ke eigen gewicht van de afzuigkap dient het plafond over voldoende draagkracht te bezitten.

viesmontage-

hoogte met een elektrische of keramische kookplaat is minimaal 600 mm en maximaal 1600 mm. De montagehoogte met een gas of inductiekookplaat is minimaal 650 mm en maximaal 1600 mm.

FR

semble de capteur

Dit toestel is uitgevoerd met de optionele automatische snelheidsregeling (Novy Sense sensor). Het niet opvolgen van onderstaande montagevoorschriften kan een negatieve werking hebben op de automatische snelheidsregeling.

- Plaatsaltijd een terugslagklep in het afvoerkanaal om windinval te voorkomen. De terugslagklep is verpakt in de kit van de Novy Sense sensor. Plaats de terugslagklep zo dicht mogelijk bij de buitenmuur of dakdoorvoer.

- Plaats de terugslagklep uit de kit van de Novy Sense sensor niet indien de muurdoorvoer of dakdoorvoer reeds voorzien is van een terugslagklep of indien er gebruik wordt gemaakt van de Novy muurdoorvoer-kit 906.407, 906.425, 906.420 of Novy wandroosters 906.078 of 906.178. Deze kits/wandroosters zijn reeds voorzien van een terugslagklep(functie).

- Een pijl op de behuizing van de Novy Sense sensor geeft de gewenste richting aan van de luchtstroom. De pijl moet stroomafwaarts wijzen.

- De Novy Sense sensor kit moet direct op de aansluittuit van de kap gemonteerd worden.

FR 3 INSTALLATION

GÉNÉRALITÉS

① Maak een inbouwopening:

T ype 6910 / 6911 / 6912 – Uitsparing 845mm x 485mm

T ype 6920 / 6921 / 6922 – Uitsparing 1145mm x 485mm

De afzuigkap dient gemonteerd te worden met het display aan de rechterzijde van de gebruiker, zodat de onderplaat van u af scharniert en het filter eenvoudig uit de afzuigkap genomen kan worden.

Standaard is de uitblaasrichting van de motor naar rechts. Indien gewenst kan de uitblaasrichting gewijzigd worden.

Installatie met uitblaasrichting naar rechts Installatie met uitblaasrichting naar links Installatie met uitblaasrichting naar voor/ achter zie volgende pagina's

Deze afzuigkap is geschikt voor plat afvoer- kanaal met een afmeting (binnenwerkse maat) van 89x222 mm.

FR

Belangrijke informatie bij toepassing van venstercontactschakelaar en Novy input / output module 990.036

Wees uiterst voorzichtig als u de afzuigkap gelijktijdig met een verbrandingssysteem gebruikt die lucht uit hetzelfde vertrek nodig heeft. Lees in deze montagehandleiding aandachtig het onderwerp "luchttoevoer" in het hoofdstuk "Voorschriften voor veiligheid en montage".

Vodreen veilige werking kan het noodzakelijk zijn, dat de afzuigkap wordt gecombineerd met een venstercontactschakelaar. Een venstercontactschakelaar zorgt ervoor dat de afzuigkap alleen werkt indien het raam openstaat. Als het venster gesloten is, kan de ventilator niet worden ingeschakeld.

Voor een veilige werking kan het noodzakelijk zijn dat er een elektrische luchttoevoerklep wordt geopend zodra de afzuigkap wordt ingeschakeld.

Met de optionele Novy input / output module 990.036 is het mogelijk om een venstercontactschakelaar of elektrische luchttoevoerklep (niet bijgeleverd) te combineren met de afzuigkap.

Indien gekozen is voor deze optie, dan dient de Novy input / output module 990.036 voorafgaand aan de montagehandelingen van stap 4 / 13 / 24 gemonteerd te worden.

De montage van de module 990036 wordt toegelicht vanaf pagina 55 achterin deze handleiding

FR

Installatie met uitblaasrichting naar RECHTS

onderstaande handelingen niet spanning uitvoeren. Zorg dat de ng afgesloten is of zorg dat de stek- n de afzuigkap uit het stopcontact en is.

① Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik. Hierna is de printplaat van de afzuigkap zichtbaar.
② Leidt de meegeleverde UTP kabel (99004008) van bovenaf door de aangegeven opening zodat de kabel uitkomt bij de printplaat.
③ Connecteer de RJ45 connector van de UTP kabel in de aangeven connector op de printplaat. Fixeer de UTP kabel in de aangegeven trekontlasting.
Plaats vervolgens het serviceluik terug en fixeer met de 6 schroeven (TX15).

FR

4 Klik de aansluittuit (6810.030) op het motorhuis en draai 4 schroeven in voor fixatie (906.116).

Monteer de sensor kit aan de aansluittuit (6810.030) en let hierbij op de richting van de luchtstroom zoals aangeven op de sticker van de Novy Sense sensor. De pijl moet stroomafwaarts wijzen. Monteer vervolgens de meegeleverde verbindingsmof (906.402) op de sensor kit.

Gebruik tape voor luchtdichte aansluitingen.

Sluit de kabel van de sensor kit aan op de daarvoor bestemde connector aansluiting in de sensor kit. Fixeer met tape deze kabel op de behuizing van de afzuigkap.

FR

⑤ Om het installeren te vereenvoudigen is het aan te raden om het laatste stuk tussen plat kanaalwerk en afzuigkap gebruik te maken van flexibel plat afvoerkanaal. Dit is als accessoire bij Novy verkrijgbaar (906.408).

Zor g ervoor dat na installatie het flexibele platte kanaal niet in een S-bocht ligt (= overlengte) tussen afzuigkap en plat kanaalwerk. Dit verhoogt de weerstand in het kanaal en heeft een negatief effect op de efficiëntie van de afzuigkap.

Overlengte is te voorkomen door de volgende vrije ruimte in acht nemen tussen het einde van het plat kanaalwerk en de rand van de inbouwopening in het plafond:

T ype 6910 / 6911 / 6912 – minimaal 300mm en maximaal 320mm (X)

Type 6920 / 6921 / 6922 – minimaal 150mm en maximaal 170mm (X)

Sluit het flexibele platte afvoerkanaal (906.408) met behulp van een verbindingsmof (906.402 niet bijgeleverd) aan op het platte kanaalwerk. Gebruik tape voor een luchtdichte aansluiting. Let op de benodige vrije ruimte tussen plat kanaalwerk en inbouwopening. Laat het flexibele kanaal hangen uit de inbouwopening.

FR

6 Plaats de afzuigkap zo dicht mogelijk bij de inbouwopening en sluit de flexibele buis aan op de sensor kit. Gebruik tape voor een luchtdichte aansluiting.

7 Plaats de stekker in het stopcontact. Druk de plafondunit aan de randen (niet op de onderplaat) in een schuine hoek omhoog in de inbouwopening en klik de plafondunit vast met de klemveren in de inbouwopening.

de onderplaat drukken!

De plafondunit zal nu blijven hangen.

⑧ Draai de 4 klemschroeven met de hand aan om de plafondunit definitief te bevestigen (opgepast! Niet te hard aanspannen in gipsplaten).

De afzuigkap is nu klaar voor gebruik.

FR

Installatie met uitblaasring naar LINKS

onderstaande handelingen niet spanning uitvoeren. Zorg dat de ing afgesloten is of zorg dat de stek- de afzuigkap uit het stopcontact en is.

9 Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik.

Hierna is de printplaat van de afzuigkap zichtbaar.

10 Leidt de meegeleverde UTP kabel (99004008) van bovenaf door de aangegeven opening zodat de kabel uitkomt bij de printplaat.

11 Connecteer de RJ45 connector van de UTP kabel in de aangeven connector op de printplaat.

Fixeer de UTP kabel in de aangegeven trekontlasting.

Plaats vervolgens het serviceluik terug en fixeer met de 6 schroeven (TX15).

FR

Hierna is de printplaat van de afzuigkap zichtbaar.

12 • Open de onderplaat en neem de vetfilters uit de plafondunit.

• Draai de 4 schr oeven los volgens tekening. De motorunit is nu losgekoppeld.
• Draai de motorunit totdat de uitblaasrichting naar links zit en schroef de motorunit weer vast met de 4 schroeven.
• Plaats de vetfilters in de plafondunit en sluit de onderplaat.

13 Klik de aansluittuit (6810.030) op het motorhuis en draai 4 schroeven in voor fixatie (906.116).

Monteer de sensor kit aan de aansluittuit (6810.030) en let hierbij op de richting van de luchtstroom zoals aangeven op de sticker van de Novy Sense sensor. De pijl moet stroomafwaarts wijzen. Monteer vervolgens de meegeleverde verbindingsmof (906.402) op de sensor kit.

Gebruik tape voor luchtdichte aansluitingen.

Sluit de kabel van de sensor kit aan op de daarvoor bestemde connector aansluiting in de sensor kit. Fixeer met tape deze kabel op de behuizing van de afzuigkap.

FR

14 Om het installeren te vereenvoudigen is het aan te raden om het laatste stuk tussen plat kanaalwerk en afzuigkap gebruik te maken van flexibel plat afvoerkanaal. Dit is als accessoire bij Novy verkrijgbaar (906.408).

Zor g ervoor dat na installatie het flexibele platte kanaal niet in een S-bocht ligt (= overlengte) tussen afzuigkap en plat kanaalwerk. Dit verhoogt de weerstand in het kanaal en heeft een negatief effect op de efficiëntie van de afzuigkap.

Overlengte is te voorkomen door de volgende vrije ruimte in acht nemen tussen het einde van het plat kanaalwerk en de rand van de inbouwopening in het plafond:

T ype 6910 / 6911 / 6912 – minimaal 300mm en maximaal 320mm (X)

Type 6920 / 6921 / 6922 – minimaal 150mm en maximaal 170mm (X)

Sluit het flexibele platte afvoerkanaal (906.408) met behulp van een verbindingsmof (906.402 niet bijgeleverd) aan op het platte kanaalwerk. Gebruik tape voor een luchtdichte aansluiting. Let op de benodige vrije ruimte tussen plat kanaalwerk en inbouwopening. Laat het flexibele kanaal hangen uit de inbouwopening.

FR

15 Plaats de afzuigkap zo dicht mogelijk bij de inbouwopening en sluit de flexibele buis aan op de sensor kit. Gebruik tape voor een luchtdichte aansluiting.

16 Plaats de stekker in het stopcontact. Druk de plafondunit aan de randen (niet op de onderplaat) in een schuine hoek omhoog in de inbouwopening en klik de plafondunit vast met de klemveren in de inbouwopening.

de onderplaat drukken!

De plafondunit zal nu blijven hangen.

17 Draai de 4 klemschroeven met de hand aan om de plafondunit definitief te bevestigen (opgepast! Niet te hard aanspannen in gipsplaten).

De afzuigkap is nu klaar voor gebruik.

FR

Installatie met uitblaasring naar VOOR/ACHTER

Het toestel kan enkel geïnstalleerd worden met de uitblaasrichting naar voor/achter, wanneer er een vrije ruimte van ca. 25 cm (afstand Y in tekening 15) beschikbaar is aan de voor- en achterzijde van de afzuigkap om de motorunit op te kunnen schuiven tijdens installatie.

18

- Open de onderplaat en neem de vetfilters uit de plafondunit. Tip : Voor een eenvoudiger montage kan de onderplaat uit de afzuigkap genomen worden.

• Draai de 4 schr oeven los volgens tekening. De motorunit is nu losgekoppeld.
• Draai de motorunit totdat de uitblaasrichting naar voor of achter zit en schroef de motorunit weer vast met de 4 schroeven.
• De vetfilters nog niet terug plaatsen. Sluit de onderplaat (indien van toepassing).
• Klik de aansluittuit (6810.030) op het motorhuis en draai 4 schroeven in voor fixatie (906.116).

een eenvoudiger montage kan de on- aat uit de afzuigkap genomen worden.

FR

19 Verwijderen en terugplaatsen van de onderplaat

Indien de onderplaat voor installatie los wordt genomen van de afzuigkap, ga als volgt te werk:

- De onderplaat aan het linker en rechter uiteinde vastnemen.

- Kantel de onderplaat rustig naar beneden en blijf deze vasthouden.

- Zodra de onderplaat in een hoek van 90° naar beneden hangt, kan de onderplaat naar rechts geschoven worden om de onderplaat van de scharnieren af te nemen. Hierbij voelt u enige weerstand. Doe dit voorzichtig om schade aan de afzuigkap te voorkomen. Zorg ervoor dat u de onderplaat te allen tijde goed vasthoudt.

• V oor het terugplaatsen van de onderplaat, de onderplaat aan de linker en rechter uiteinde vastnemen en vasthouden. Zorg ervoor dat u de bodemplaat te allen tijde goed vasthoudt.

- Houd de onderplaat in een hoek van 90° naar beneden en schuif de onderplaat naar links over de scharnieren totdat u een klikt waarneemt.

- De onderplaat kan niet gesloten wor den indien de onderplaat niet volledig over de scharnieren is geplaatst.

- Vervolgens kan de onderplaat gesloten worden.

20 Om het installeren te vereenvoudigen is het aan te raden om het laatste stuk tussen plat kanaalwerk en afzuigkap gebruik te maken van flexibel plat afvoerkanaal. Dit is als accessoire bij Novy verkrijgbaar (906.408).

Zor g ervoor dat na installatie het flexibele platte kanaal niet in een S-bocht ligt (= overlengte) tussen afzuigkap en plat kanaalwerk. Dit verhoogt de weerstand in het kanaal en heeft een negatief effect op de efficiëntie van de afzuigkap.

Overlengte is te voorkomen door de volgende vrije ruimte in acht nemen tussen het einde van het plat kanaalwerk en de rand van de inbouwopening in het plafond:

- Type 6910 / 6911 / 6912 – minimaal 500mm en maximaal 520mm (X)

- Type 6920 / 6921 / 6922 – minimaal 500mm en maximaal 520mm (X)

Sluit het flexibele platte afvoerkanaal (906.408) met behulp van een verbindingsmof (906.402 niet bijgeleverd) aan op het platte kanaalwerk. Gebruik tape voor een luchtdichte aansluiting. Let op de benodige vrije ruimte tussen plat kanaalwerk en inbouwopening.

Let op, onderstaande handelingen niet onder spanning uitvoeren. Zorg dat de spanning afgesloten is of zorg dat de stekker van de afzuigkap uit het stopcontact genomen is.

21 Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik.

Hierna is de printplaat van de afzuigkap zichtbaar.

22 Leidt de meegeleverde UTP kabel (99004008) van bovenaf door de aangegeven opening zodat de kabel uitkomt bij de printplaat.

23 Connecteer de RJ45 connector van de UTP kabel in de aangeven connector op de printplaat.

Fixeer de UTP kabel in de aangegeven trekontlasting. Plaats vervolgens het serviceluik terug en fixeer met de 6

24 Monteer de sensor kit met de bijgeleverde verbindingsmof aan het flexible platte afvoerkanaal (906.408) en let hierbij op de richting van de luchtstroom zoals aangeven op de sticker van de Novy Sense sensor. De pijl moet stroomafwaarts wijzen. Gebruik tape voor een luchtdichte aansluiting.

Leg het geheel boven het plafond.

FR

25 Plaats de stekker in het stopcontact.

Let op, niet onder spanning monter en. Zorg dat de spanning afgesloten is op het stopcontact.

Druk de plafondunit aan de randen (niet op de onderplaat) omhoog in de inbouwopening en klik de plafondunit vast met de klemveren.

de onderplaat drukken!

De plafondunit zal nu blijven hangen.

26 Draai de 4 klemschroeven met de hand aan om de plafondunit definitief te bevestigen. (opgepast! Niet te hard aanspannen in gipsplaten).

27

stekker zit in het stopcontact. Voer taande handelingen alleen uit indien nning afgesloten is op het stopcon-

- Open de onderplaat en neem de vetfilters uit de plafondunit (indien van toepassing).

- Draai de 4 schr oeven los volgens tekening. De motorunit is nu losgekoppeld.

- Schuif de motorunit van het kanaal af (circa 25 cm) zodat er een vrije opening ontstaat naar het verlaagde plafond.

- Sluit de kabel van de sensor kit aan op de daarvoor bestemde connector aansluiting in de sensor kit.

- Monteer de sensor kit aan de aansluittuit (6810.030) van de motorunit en gebruik tape voor een luchtdichte aansluiting.

- Schuif de motorunit weer op zijn plaats en let hierbij op dat de kabel van de sensor kit niet tussen de behuizing van de afzuigkap en motorunit zit.

- Schroef de motorunit weer vast met de 4 schroeven.

- Monteer weer de onderplaat (indien van toepassing), plaats de vetfilters in de plafondunit en sluit de onderplaat.

- Breng de spanning terug op het stopcontact.

De afzuigkap is nu klaar voor gebruik.

26 ① ② ③ ④

FR

Voor ALLE uitblaasrichtingen

28 Voor demontage bescherm eerst de kookplaat met bijvoorbeeld karton of een doek voor het geval een schroef of klem naar beneden valt.

Voor onderstaande handelingen alleen uit indien de spanning afgesloten is op het stopcontact.

Om de plafondunit te demonteren, eerst de motorunit loskoppelen van de behuizing van de afzuigkap alvorens de afzuigkap uit te bouwen (zie tekening 2).

Vervolgens moeten de 4 klemschroeven volledig worden losgedraaid. Zodra deze zijn losgedraaid, zal de plafondunit naar beneden komen. Let op, motorunit ligt los op de behuizing van de afzuigkap.

Houd er rekening mee dat de losgeschroef- de klemveren naar beneden kunnen vallen.

FR

Lees aandachtig de veiligheid- en installatieinstructies van deze accessoire en van de afzuigkap waarmee deze accessoire gecombineerd kan worden alvorens deze te installeren en in gebruik te nemen.

Lettoo, onderstaande handelingen niet onder spanning uitvoeren. Zorg dat de spanning afgesloten is of zorg dat de stekker van de afzuigkap uit het stopcontact genomen is.

① Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik.
Hierna is de printplaat van de afzuigkap zichtbaar.
2 Leidt de meegeleverde UTP kabel (99004008) van bovenaf door de aangegeven opening zodat de kabel uitkomt bij de printplaat.
Hierna is de printplaat van de afzuigkap zichtbaar.
③ Connecteer de RJ45 connector van de UTP kabel in de aangeven connector op de printplaat.
Fixeer de UTP kabel in de aangegeven trekontlasting.
Plaats vervolgens het serviceluik terug en fixeer met de 6 schroeven (TX15).

FR INSTALLATION

④ Plaats de RJ45 connector van de UTP kabel die vertrekt vanuit de afzuigkap in één van de beide RJ45 connectoringangen van de input / output module 990.036.
⑤ Fixeer met de bijgeleverde tape (906292) de input / output module vast op de behuizing van de afzuigkap. Ontvet eerst het te kleven oppervlak met het bijgeleverde ontvettingsdoekje (661057). Voorkom dat de openingen voor elektrische aansluitingen in de behuizing van de afzuigkap geblokkeerd worden.

Controleer en connecteer de overige aansluitingen van de module volgens uw installatiesituatie (zie elektrisch schema in handleiding van de Novy input / output module 990036).

FR

Lees aandachtig de veiligheid- en installatieinstructies van deze accessoire en van de afzuigkap waarmee deze accessoire gecombineerd kan worden alvorens deze te installeren en in gebruik te nemen.

Let op, onderstaande handelingen niet onder spanning uitvoeren. Zorg dat de spanning afgesloten is of zorg dat de stekker van de afzuigkap uit het stopcontact genomen is.

1 Indien de UTP kabel van de sensor kit reeds is aangesloten op de afzuigkap; verwijder de RJ45 connector uit de connectoraansluiting van de sensorkit. Indien niet van toepassing; ga direct naar stap 2.
② Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik.
Hierna is de printplaat van de afzuigkap zichtbaar.
③ Leidt de meegeleverde UTP kabel (99004008) van bovenaf door de aangegeven opening zodat de kabel uitkomt bij de printplaat.

FR INSTALLATION

④ Connecteer de RJ45 connector van de UTP kabel in de aangeven connector op de printplaat.

Fixeer de UTP kabel in de aangegeven trekontlasting. Plaats vervolgens het serviceluik terug en fixeer met de 6 schroeven (TX15).

⑤ Plaats de RJ45 connector van de UTP kabel die vertrekt vanuit de afzuigkap in één van de beide RJ45 connectoringangen van de input / output module 990036.

⑥ Plaats vervolgens de RJ45 connector (niet met haakse connector) van de meegeleverde losse UTP kabel (99003607) in de andere RJ45 connectoringang van de input / output module 990.036.

7 Plaats de RJ45 connector met haakse connector van de meegeleverde losse UTP kabel 999003607) in de connectoraansluiting van de sensor kit.

⑧ Fixeer met de bijgeleverde tape (182151) de input / output module vast op de behuizing van de afzuigkap. Ontvet eerst het te kleven oppervlak met het bijgeleverde ontvettingsdoekje (661057). Voorkom dat de openingen voor elektrische aansluitingen in de behuizing van de afzuigkap geblokkeerd worden.

Controleer en connecteer de overige aansluitingen van de module volgens uw installatiesituatie (zie elektrisch schema in handleiding van de Novy input / output module 990036).

FR
