GEBRUIKSAANWIJZING Nube Evo FALMEC

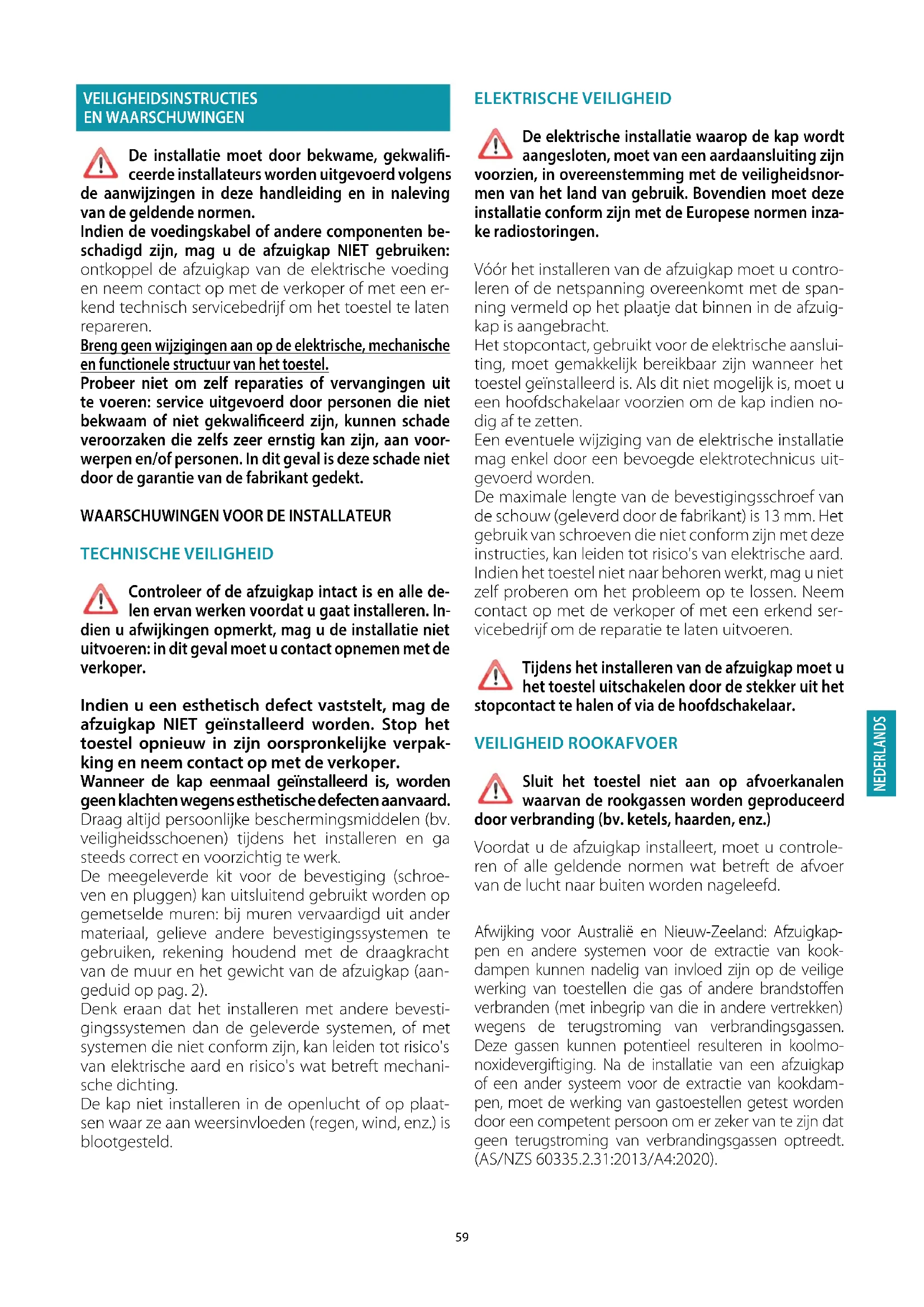

schadigd zijn, mag u de afzuigkap NIET gebruiken: ontkoppel de afzuigkap van de elektrische voeding en neem contact op met de verkoper of met een er- kend technisch servicebedrijf om het toestel te laten repareren. Breng geen wijzigingen aan op de elektrische, mechanische en functionele structuur van het toestel. Probeer niet om zelf reparaties of vervangingen uit te voeren: service uitgevoerd door personen die niet bekwaam of niet gekwaliceerd zijn, kunnen schade veroorzaken die zelfs zeer ernstig kan zijn, aan voor

werpen en/of personen. In dit geval is deze schade niet door de garantie van de fabrikant gedekt.

WAARSCHUWINGEN VOOR DE INSTALLATEUR

TECHNISCHE VEILIGHEID Controleer of de afzuigkap intact is en alle de- len ervan werken voordat u gaat installeren. In- dien u afwijkingen opmerkt, mag u de installatie niet uitvoeren: in dit geval moet u contact opnemen met de verkoper. Indien u een esthetisch defect vaststelt, mag de afzuigkap NIET geïnstalleerd worden. Stop het toestel opnieuw in zijn oorspronkelijke verpak- king en neem contact op met de verkoper. Wanneer de kap eenmaal geïnstalleerd is, worden geen klachten wegens esthetische defecten aanvaard. Draag altijd persoonlijke beschermingsmiddelen (bv. veiligheidsschoenen) tijdens het installeren en ga steeds correct en voorzichtig te werk. De meegeleverde kit voor de bevestiging (schroe- ven en pluggen) kan uitsluitend gebruikt worden op gemetselde muren: bij muren vervaardigd uit ander materiaal, gelieve andere bevestigingssystemen te gebruiken, rekening houdend met de draagkracht van de muur en het gewicht van de afzuigkap (aan- geduid op pag. 2). Denk eraan dat het installeren met andere bevesti- gingssystemen dan de geleverde systemen, of met systemen die niet conform zijn, kan leiden tot risico's van elektrische aard en risico's wat betreft mechani- sche dichting. De kap niet installeren in de openlucht of op plaat- sen waar ze aan weersinvloeden (regen, wind, enz.) is blootgesteld. ELEKTRISCHE VEILIGHEID De elektrische installatie waarop de kap wordt aangesloten, moet van een aardaansluiting zijn voorzien, in overeenstemming met de veiligheidsnor

men van het land van gebruik. Bovendien moet deze installatie conform zijn met de Europese normen inza

ke radiostoringen. Vóór het installeren van de afzuigkap moet u contro- leren of de netspanning overeenkomt met de span- ning vermeld op het plaatje dat binnen in de afzuig- kap is aangebracht. Het stopcontact, gebruikt voor de elektrische aanslui- ting, moet gemakkelijk bereikbaar zijn wanneer het toestel geïnstalleerd is. Als dit niet mogelijk is, moet u een hoofdschakelaar voorzien om de kap indien no- dig af te zetten. Een eventuele wijziging van de elektrische installatie mag enkel door een bevoegde elektrotechnicus uit- gevoerd worden. De maximale lengte van de bevestigingsschroef van de schouw (geleverd door de fabrikant) is 13 mm. Het gebruik van schroeven die niet conform zijn met deze instructies, kan leiden tot risico's van elektrische aard. Indien het toestel niet naar behoren werkt, mag u niet zelf proberen om het probleem op te lossen. Neem contact op met de verkoper of met een erkend ser- vicebedrijf om de reparatie te laten uitvoeren. Tijdens het installeren van de afzuigkap moet u het toestel uitschakelen door de stekker uit het stopcontact te halen of via de hoofdschakelaar. VEILIGHEID ROOKAFVOER Sluit het toestel niet aan op afvoerkanalen waarvan de rookgassen worden geproduceerd door verbranding (bv. ketels, haarden, enz.) Voordat u de afzuigkap installeert, moet u controle- ren of alle geldende normen wat betreft de afvoer van de lucht naar buiten worden nageleefd. Afwijking voor Australië en Nieuw-Zeeland: Afzuigkap- pen en andere systemen voor de extractie van kook- dampen kunnen nadelig van invloed zijn op de veilige werking van toestellen die gas of andere brandstoffen verbranden (met inbegrip van die in andere vertrekken) wegens de terugstroming van verbrandingsgassen. Deze gassen kunnen potentieel resulteren in koolmo

noxidevergiftiging. Na de installatie van een afzuigkap of een ander systeem voor de extractie van kookdam

pen, moet de werking van gastoestellen getest worden door een competent persoon om er zeker van te zijn dat geen terugstroming van verbrandingsgassen optreedt.

Deze waarschuwingen zijn opgesteld voor uw veiligheid en die van anderen. Gelieve deze handleiding dan ook aandachtig en volledig door te nemen voordat u het toestel installeert of reinigt. De fabrikant wijst alle verantwoordelijkheid af voor eventuele schade die rechtstreeks of on- rechtstreeks kan worden veroorzaakt aan perso- nen, voorwerpen en huisdieren ten gevolge van het niet naleven van de veiligheidsaanwijzingen in deze handleiding. Het is zeer belangrijk dat deze handleiding sa- men bij het toestel wordt bewaard, zodat die la- ter geraadpleegd kan worden. Indien het toestel wordt verkocht of aan iemand an- ders wordt doorgegeven, moet u ervoor zorgen dat u ook de handleiding overhandigt, zodat de nieuwe gebruiker op de hoogte kan worden gesteld van de werking van de kap en van de bijhorende waarschu- wingen. Na het installeren van de RVS afzuigkap dient deze te worden gereinigd om lijmsporen van de bescher- ming en eventuele vlekken van vet en olie weg te nemen, die het oppervlak van de afzuigkap kunnen aantasten indien ze niet worden verwijderd. Hiertoe raadt de fabrikant aan om de meegeleverde Magic Steel doekjes te gebruiken, die u eveneens apart kunt kopen. Eis dat men originele onderdelen gebruikt. GEBRUIKSBESTEMMING De afzuigkap is alleen bestemd voor het afzuigen van dampen die tijdens het bereiden van gerechten ont

staan in een huishoudelijke, niet-professionele om- geving: ieder ander gebruik is oneigenlijk gebruik dat schade aan personen, voorwerpen en huisdieren kan veroorzaken, waardoor de fabrikant van elke verant

woordelijkheid wordt ontheven. Het toestel mag niet worden gebruikt door kinderen jonger dan 8 jaar en door mensen met beperkte li- chamelijke, zintuiglijke of mentale capaciteiten, of zonder ervaring of de nodige kennis, tenzij ze onder toezicht staan of nadat ze instructies hebben gekre- gen wat betreft een veilig gebruik van het toestel en zij de inherente gevaren ervan begrijpen. Kinderen mogen niet met het toestel spelen. Het is verboden de reiniging en het onderhoud zonder toe- zicht door kinderen te laten uitvoeren.

Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u de afzuigkap uit te schakelen door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten. De afzuigkap niet gebruiken als uw handen vochtig zijn of als u op blote voeten loopt. Wanneer het toestel niet wordt gebruikt, moet u altijd controleren of alle elektrische onderdelen (lampen, motor) uit staan. Het maximale totaalgewicht van eventuele voorwer- pen die u op de kap zet of eraan hangt (waar dit voor- zien is) mag niet meer dan 1,5 kg bedragen. Controleer frituurpannen tijdens het gebruik: wan- neer de olie oververhit raakt, kan dit vlam vatten. Steek geen open vlammen aan onder de kap. Bereid geen geflambeerde gerechten onder de kap. Gebruik de kap nooit zonder de metalen vetfilters. In dat geval kunnen vet en vuil zich in het toestel vast- zetten, waardoor de werking van de kap wordt aan- getast. Toegankelijke delen van de kap kunnen heet zijn wanneer de kap samen met kookapparaten wordt gebruikt. Voer geen reiniging uit wanneer er delen van de af- zuigkap nog heet zijn. Indien de reiniging niet wordt uitgevoerd volgens de aangegeven werkwijzen en met de producten die in deze handleiding vermeld staan, bestaat er brandge- vaar. Schakel de hoofdschakelaar uit wanneer het toestel gedurende een lange periode niet wordt gebruikt

Indien tegelijk andere toestellen (ketels, kachels, haarden, enz.) worden gebruikt die met gas of met andere brandstof worden ge- voed, moet u voldoende ventilatie voorzien in de kamer waar de dampen worden afgezogen, vol- gens de geldende normen. INSTALLATIE dit deel is uitsluitend voorbehouden aan bevoegd personeel Lees aandachtig het hoofdstuk " VEILIGHEIDSINSTRUCTIES EN WAARSCHUWINGEN " voordat u de afzuigkap gaat installeren. TECHNISCHE KENMERKEN De technische kenmerken van de afzuigkap vindt u op de sticker aan de bin- nenkant van de kap. PLAATSING De minimale afstand tussen het hoogste deel van de kookplaat en het laagste deel van de afzuigkap is aangegeven in de montage-instructies. Normaal is deze afstand minstens 65 cm als de afzuigkap boven een gastoestel wordt geplaatst. Op basis van de norm EN60335-2-31, kan de minimale afstand tus- sen het kookvlak en het onderste deel van de afzuigkap echter tot de aangegeven waarde worden beperkt. Indien de instructies van het gasfornuis een grotere afstand aangeven, dan dient u hiermee rekening te houden. De kap niet installeren in openlucht of op plaatsen waar die aan weersinvloeden (regen, wind, enz.) is blootgesteld. ELEKTRISCHE AANSLUITING (Uitsluitend voorbehouden aan personeel, gekwaliceerd voor de aansluiting) Ontkoppel de afzuigkap van het elektriciteitsnet voordat u handelingen gaat uitvoeren.61 NEDERLANDS Zorg ervoor dat de draden in de kap niet worden afgesloten of doorgesneden: anders contact opnemen met het dichtst bijzijnde servicebedrijf. Wendt u tot gekwaliceerd personeel om de elektrische aansluiting te laten uit- voeren. De aansluiting dient plaats te vinden in overeenstemming met de wettelijke voor- schriften die van kracht zijn. Voordat de afzuigkap op het elektriciteitsnet wordt aangesloten, moet u con- troleren of:

• de netspanning overeenstemt met de spanning, vermeld op het etiket in de afzuigkap;

• de elektrische installatie voldoet aan de normen en de belasting kan verdra- gen (raadpleeg het plaatje met technische kenmerken in de kap);

• de voedingsstekker en -kabel niet in contact komen met temperaturen die hoger liggen dan 70 °C;

• de voedingsinstallatie is uitgerust met een efficiënte, correcte aarde-aanslui- ting, in overeenstemming met de geldende normen;

• het gebruikte stopcontact gemakkelijk bereikbaar is als de afzuigkap is geïn- stalleerd. In geval van:

• toestellen met kabel zonder stekker: een "genormaliseerde" stekker gebrui- ken. De draden moeten als volgt aangesloten worden: geel-groen voor de aarde, blauw voor neutraal en bruin voor de fase. De stekker dient op een passend stopcontact aangesloten te worden.

• afzuigkappen niet voorzien van een voedingskabel en stekker waarmee ze van het stroomnet afgesloten kunnen worden, met een openingsafstand tus- sen de contacten die in de omstandigheden van overspanningscategorie III een volledige uitschakeling mogelijk maakt. Deze afsluitingsapparatuur moet voorzien worden op het voedingsnet, in overeenstemming met de installatienormen. De geelgroene aardkabel mag niet door de schakelaar worden onderbroken. De fabrikant wijst alle verantwoordelijkheid af indien de veiligheidsnormen niet worden nageleefd. ROOKAFVOER

AFZUIGKAP MET AFVOER NAAR BUITEN

Bij deze uitvoering wordt de geur en de damp via een afvoer- buis naar buiten afgevoerd. Hiervoor dient de motoropening van de afzuigkap dmv een buis aangesloten te worden. De afvoerbuis dient te voldoen aan het volgende:

• een diameter die niet kleiner mag zijn dan die van de uitblaas van de motor.

• een lichte helling naar beneden (val) om te vermijden dat de condens naar de motor terugvloeit.

• zo weinig mogelijk bochten gebruiken.

• een zo mogelijk minimum lengte kanaal noodzakelijk om trillingen te vermij- den en te voorkomen dat het afzuigvermogen vermindert. Als de afvoer door koude omgevingen gaat, dient deze geïsoleerd te worden. Bij motoren van 800m3/h of meer is een terugslagklep aanwezig om terug- stroming van de buitenlucht te vermijden. Aanvulling voor Duitsland: Wanneer de afzuigkap gebruikt wordt in combinatie met een ander energiesysteem, mag de negatieve druk in de kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen. Ge- bruik van een contactschakelaar is verplicht. KAP MET INTERNE CIRCULATIE (FILTERKAP) Versie met Carbon.Zeo-ltereenheid In deze uitvoering stroomt de lucht voor de zuivering en het hergebruik in de ruimte door een optionele filterunit aan het plafond. min. 1,5 m Versie met "plug and play"-lters Bij deze versie gaat de lucht door de actieve koolstoffilters (optie) om gezuiverd en gerecycleerd te worden in de omgeving. De installatie of realisatie van een ventilatierooster aan het plafond is verplicht, met een aanbevolen minimumafmeting van 470x150 mm (optionele rooster 500x150 mm) of gelijkwaardig. We raden aan om luchtkanalen van de motorkap naar de ventilatierooster te leiden. min. 1,5 m Voor deze versie dient de terugslagklep niet gemonteerd te worden: Als ze op de uitblaasopening van de motor aanwezig is, dient ze verwijderd te worden. MONTAGE-INSTRUCTIES dit deel is uitsluitend voorbehouden aan bevoegd personeel De afzuigkap kan op verschillende manieren gebruikt worden. De algemene punten gelden voor elke installatie. Volg echter de punten die overeenstemmen met de gewenste installatie.62 (NO FUNCTION) (NO FUNCTION) (NO FUNCTION) WERKING WANNEER DIENST DE KAP INGESCHAKELD TE WORDEN? Zet de afzuigkap minstens een minuut aan voordat u gaat koken. Dit bevordert de luchtstroom om de dampen naar het aanzuigoppervlak te leiden. Na het koken dient u de afzuigkap in werking te laten tot alle dampen en geuren volledig zijn weggezogen: via de timer kunt u eventueel de uitschakeling van de afzuigkap instellen zodat deze na 15 minuten automatisch uitgaat. WELKE SNELHEID DIENT U TE KIEZEN? I snelheid: houdt met laag energieverbruik de lucht zuiver. II snelheid: bij normale gebruiksomstandigheden. III snelheid: bij aanwezigheid van een sterke geur en veel damp. IV snelheid: voor een snelle verwijdering van geuren en dampen. Om de impact op het milieu te beperken, wordt voorgesteld om altijd de mini- mumsnelheid in te stellen die geschikt is voor het vereiste afzuigniveau. WANNEER DIENT U DE FILTERS TE WASSEN OF TE VERVANGEN? De metalen filters dienen om de 30 uren gereinigd worden. Voor verdere details kunt u het hoofdstuk “ONDERHOUD” raadplegen. ELEKTRONISCHE BEDIENINGSPANEEL Motor AAN/UIT Motor UIT Lange impuls: wijziging lichtkleur 2700K-5600K Snelheidstoename van 1 tot 4 De snelheid 4 is uitsluitend voor een paar minuten actief, vervol- gens wordt de snelheid 3 geac- tiveerd. De snelheden worden door de led op de toetsen gesignaleerd: Snelheid 1 Snelheid 2 Snelheid 3 Snelheid 4 (led "+" knipperlicht) Snelheidsafname van 4 tot 1 In-/uitschakeling licht TIMER (knipperende rode Led) Automatische uitschakeling na 15 min. De functie wordt gedeactiveerd (rode led uit) als: - als nogmaals op de TIMER toets wordt gedrukt ( ). - als op de ON/OFF toets wordt gedrukt ( ). Als het toetsenbord volledig inactief is, moet u, voordat u contact op- neemt met de Technische Assistentiedienst, voor korte tijd (ongeveer 5 seconden) de elektrische stroom van het toestel halen, indien mo- gelijk door de hoofdschakelaar uit te zetten, om de normale werking te herstel- len. Als dit niet werkt, neem dan contact op met de Technische Assistentiedienst.

GEBRUIK VAN DE AFSTANDSBEDIENING

WAARSCHUWINGEN!: Plaats de kap ver van bronnen die elektromagneti- sche golven genereren (bijv. magnetronovens) die interferentie kunnen vormen met de radiobesturing en met de elektronica van de afzuigkap. De maximum werkafstand is 5 meter, die korter kan worden bij de aanwezigheid van elek- tromagnetische interferentie. Radiobesturing werkzaam op 433,92MHz. De radiobesturing bestaat uit twee delen: - de in de kap geïntegreerde ontvanger: - de zender die hier in de afbeelding getoond wordt.

Inschakeling motor en toename snelheid van 1 tot 4 De vierde snel- heid is slechts een paar minuten actief. DOWN Afname snelheid en uitschakeling motor In-/uitschakeling licht TIMER ON: Automatische uitschakeling van de motor na 15 min. De functie wordt automatisch gedeactiveerd als de motor uitge- schakeld wordt (toets

Uitzending bediening actief

VERANDERING CODE RADIOBESTURING

Als er elektromagnetische interferentie is of als er meer dan één radiobesturing in de buurt is, kan er een nieuwe code worden gegenereerd met de volgende procedure:

1 EEN NIEUWE CODE GENEREREN

De procedure moet uitgevoerd worden op de radiobesturing.

• Druk gelijktijdig op de toetsen LICHT en TIMER tot het display begint te knipperen.

• Druk op de toets DOWN van de radiobesturing: de bewaring van de nieu- we code wordt bevestigd door het 3 keer kort knipperen van het display. De nieuwe code annuleert en vervangt de vorige fabriekscode. 2 DE RADIOBESTURING AAN DE KAP KOPPELEN VIA HET KNOPPENPANEEL druk gedurende 2 seconden op de toets TIMER ( ) van het knoppenpaneel van de kap: de rode les gaat branden. Druk binnen 5 seconden op een willekeurige toets op de afstandsbediening of volg de koppelingsinstructies van de inductiekookplaat van Falmec. HERSTEL FABRIEKSCODE de procedure moet uitgevoerd worden als de kap wordt afgestaan.

• Druk langer dan 5 seconden gelijktijdig op de toetsen UP en DOWN van de radiobesturing: het plaatsgevonden herstel wordt bevestigd door het drie keer kort knipperen van het display.

• Ga verder met de toekenning tussen de kap en de radiobesturing zoals be- schreven wordt in punt 2.63 NEDERLANDS ONDERHOUD Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u de afzuigkap uit te schakelen door de stekker uit het stopcontact te halen of de hoofdschakelaar te bedienen. Gebruik geen reinigingsmiddelen met schurende, zure of corrosieve stof- fen of doeken die krassen kunnen veroorzaken. Een constant onderhoud garandeert een goede werking en een blijvend goed rendement. Besteed bijzondere aandacht aan de metalen vetlters: door deze filters en hun houders frequent te reinigen, wordt ophoping van ontvlambaar vet in de kap vermeden.

REINIGING EXTERNE OPPERVLAKKEN

Het is aanbevolen om de externe oppervlakken van de kap minstens om de 15 dagen te reinigen, om te voorkomen dat oliehoudende of vette stoffen zich kunnen vastzetten. Voor de reiniging van de kap, die van geborsteld roestvast staal is, raadt de fabrikant aan om "Magic Steel" doekjes te gebruiken. Anders kan een vochtige doek gebruikt worden, lichtjes gedrenkt in een vloeibaar neutraal oplosmiddel. Eindig de reiniging door zorgvuldig na te spoelen en met zachte doeken te drogen. Gebruik niet teveel water in de buurt van het toetsenbord en de verlichting, om te vermijden dat het vocht de elektronische on- derdelen bereikt. De glazen panelen mogen alleen met specifieke schoonmaakproducten wor- den gereinigd, die niet corrosief zijn en niet schuren, met behulp van een zachte doek. De fabrikant wijst alle verantwoordelijkheid af wanneer deze instructies niet worden nageleefd.

REINIGING INTERNE OPPERVLAKKEN

Het is verboden om elektrische delen of delen van de motor in de kap met vloeistoen of oplosmiddelen te reinigen. Raadpleeg de vorige paragraaf voor de interne metalen delen. METALEN VETFILTERS Wij adviseren de metalen filters frequent te wassen (, minstens een keer per maand), door ze circa 1 uur in kokend water met afwasmiddel te laten weken. Gebruik geen corrosieve, zure of basische schoonmaakmiddelen. Spoel ze zorgvuldig en wacht tot ze goed droog zijn voordat u ze monteert. U mag de filters ook in de vaatwasser wassen, maar dit kan een bruine verkleu- ring van het materiaal van de filters veroorzaken: om dit ongemak verminderen, wast u op lage temperaturen (max. 60 °C) zonder wasmiddelen te gebruiken. Raadpleeg de montage-instructies voor het plaatsen en verwijderen van de me- talen vetfilters. HOUTSKOOL FILTERS (OPTIE) Raadpleeg voor de levensduur en regeneratie van filters de specifieke instructies die bij de verpakking worden geleverd. Laat het filter afkoelen, alvorens het weer te monteren. VERLICHTING De kap is van verlichting voorzien via high efficiency led-spots, die weinig ver- bruiken en in normale gebruiksomstandigheden zeer lang meegaan. Om ze te repareren, indien ze niet meer werken, contact opnemen met de ver- koper of een erkend technisch servicecentrum. WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR Het symbool van de doorkruiste vuilnisbak dat op uw toestel is aange- bracht, geeft aan dat het product een AEEA is, m.a.w. “Afvalstof af- komstig van Elektrische en Elektronische Apparatuur” en bijgevolg niet bij het ongescheiden afval mag worden gedumpt (dit betekent niet sa- men met “gemengde huishoudelijk afval”), maar afzonderlijk dient te worden verwijderd, zodat het kan worden onderworpen aan speciale bewerkingen voor hergebruik of een specifieke verwerking om eventuele stoffen die schadelijk zijn voor het milieu te verwijderen en grondstoffen eruit te halen die gerecycled kunnen worden. Door dit product correct te verwijderen, draagt u bij tot het vrijwaren van kostbare grondstoffen en helpt u om potentieel negatieve effec- ten voor de menselijke gezondheid en voor het milieu te vermijden, die kunnen ontstaan door een ongeschikte verwijdering van afvalstoffen. Gelieve met de plaatselijke instanties contact op te nemen voor meer details over het dichtstbijzijnde punt voor verwijdering. Er kunnen boetes van toepas- sing zijn wanneer deze afvalstoffen niet in overeenstemming met de nationale wetgeving op verkeerde wijze worden verwijderd. INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN VAN DE EU ROPESE UNIE De communautaire richtlijn betreffende AEEA-apparaten word door elk land op een andere wijze in uitvoering gebracht. Indien u dit toestel wilt verwijderen, raden wij u daarom aan om met de plaatselijke instanties of met de verkoper contact op te nemen om naar de correcte verwijderingsmethode te vragen. INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN DIE NIET TOT

DE EUROPESE UNIE BEHOREN

Het symbool van de doorkruiste vuilnisbak is enkel in de Europese Unie geldig: indien u dit toestel in andere landen wilt verwijderen, raden wij u aan om met de plaatselijke instanties of met de verkoper contact op te nemen om naar de correcte verwijderingsmethode te vragen. LET OP! De fabrikant behoudt zich het recht voor om op welk ogenblik dan ook wijzi- gingen aan de afzuigkappen aan te brengen zonder kennisgeving vooraf. Het volledig of gedeeltelijk drukken, vertalen en reproduceren van deze handleiding mag alleen met toestemming van de fabrikant. De technische informatie, de grafische afbeeldingen, foto's en de specificaties opgenomen in deze handleiding, zijn indicatief en mogen niet worden ver- spreid. De handleiding werd in het Italiaans opgesteld; de fabrikant acht zich niet ver- antwoordelijk voor eventuele fouten bij transcriptie of vertaling.64
