BRUKSANVISNING Nube Evo FALMEC

SV - Stäng fästkonsolerna.FI - Kannattimien sulku.NO - Lukking av festestenger.23

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslan- de: Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse. PAS PÅ! Producenten forbeholder sig ret til at foretage ændringer på udstyret, til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion, også delvis, af den- ne vejledning er underlagt tilladelse fra fabrikanten. De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres. Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger sig ansva- ret for eventuel fejlagtig afskrivning eller oversættelse.74 SÄKERHETSINSTRUKTIONER OCH VARNINGAR Installationsarbetet måste utföras av kom- petenta och kvalicerade installatörer en- ligt det som anges i denna manual och med re- spekt för de gällande lagarna. Om nätkabeln eller andra komponenter är ska- dade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknisk verkstad för reparationen. Modiera inte apparatens elektriska, mekaniska och funktionella struktur. Försök inte att utföra reparationer eller byten själv: åtgärder som utförs av personer som inte är kompetenta eller kvalicerade kan orsaka ska- dor, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

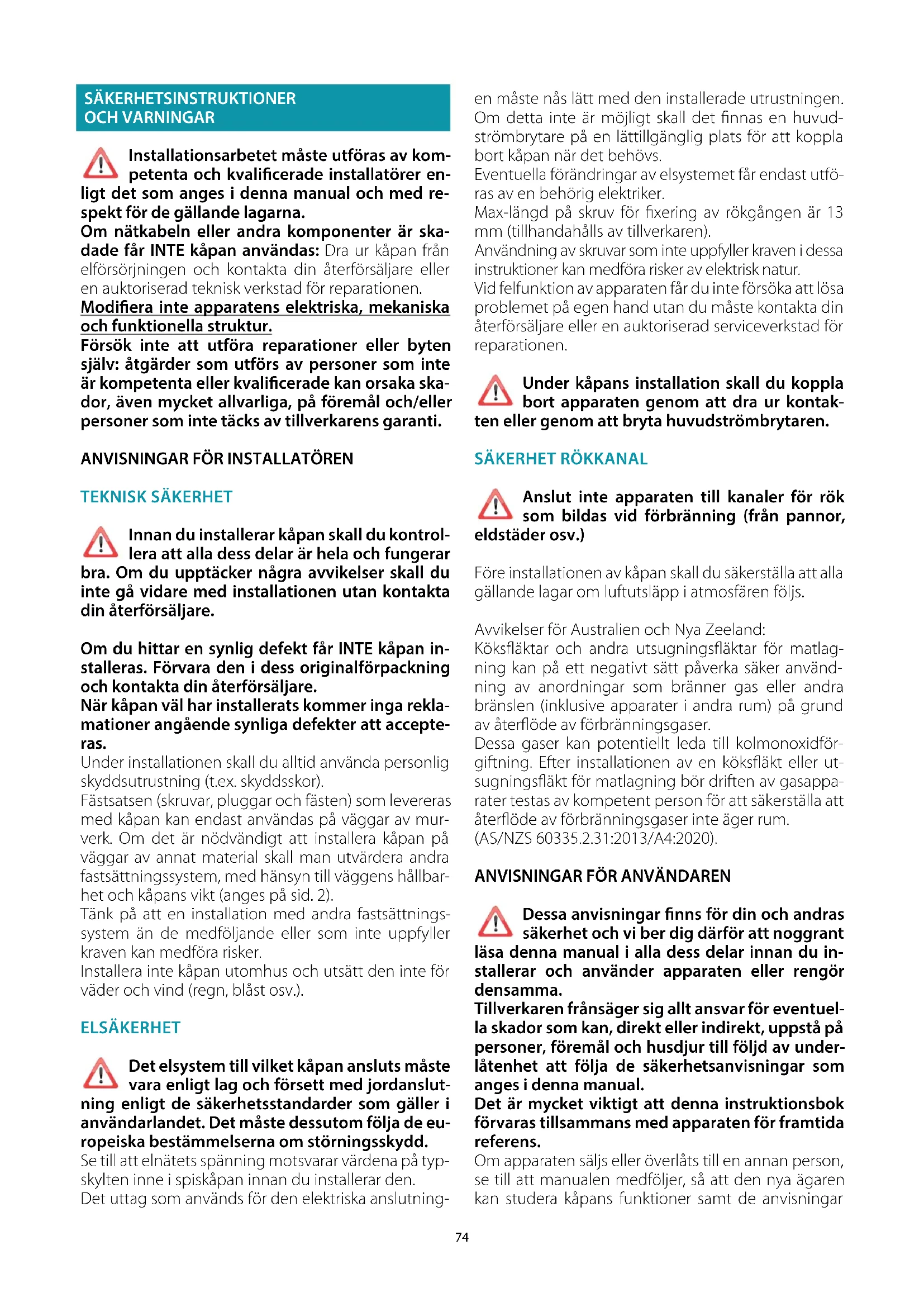

Innan du installerar kåpan skall du kontrol- lera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din återförsäljare. Om du hittar en synlig defekt får INTE kåpan in- stalleras. Förvara den i dess originalförpackning och kontakta din återförsäljare. När kåpan väl har installerats kommer inga rekla- mationer angående synliga defekter att accepte- ras. Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor). Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av mur- verk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbar- het och kåpans vikt (anges på sid. 2). Tänk på att en installation med andra fastsättnings- system än de medföljande eller som inte uppfyller kraven kan medföra risker. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELSÄKERHET Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslut- ning enligt de säkerhetsstandarder som gäller i användarlandet. Det måste dessutom följa de eu- ropeiska bestämmelserna om störningsskydd. Se till att elnätets spänning motsvarar värdena på typ- skylten inne i spiskåpan innan du installerar den. Det uttag som används för den elektriska anslutning- en måste nås lätt med den installerade utrustningen. Om detta inte är möjligt skall det finnas en huvud- strömbrytare på en lättillgänglig plats för att koppla bort kåpan när det behövs. Eventuella förändringar av elsystemet får endast utfö- ras av en behörig elektriker. Max-längd på skruv för fixering av rökgången är 13 mm (tillhandahålls av tillverkaren). Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur. Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen. Under kåpans installation skall du koppla bort apparaten genom att dra ur kontak- ten eller genom att bryta huvudströmbrytaren.

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.) Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs. Avvikelser för Australien och Nya Zeeland: Köksfläktar och andra utsugningsfläktar för matlag- ning kan på ett negativt sätt påverka säker använd- ning av anordningar som bränner gas eller andra bränslen (inklusive apparater i andra rum) på grund av återflöde av förbränningsgaser. Dessa gaser kan potentiellt leda till kolmonoxidför- giftning. Efter installationen av en köksfläkt eller ut- sugningsfläkt för matlagning bör driften av gasappa- rater testas av kompetent person för att säkerställa att återflöde av förbränningsgaser inte äger rum. (AS/NZS 60335.2.31:2013/A4:2020).

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar nns för din och andras säkerhet och vi ber dig därför att noggrant läsa denna manual i alla dess delar innan du in- stallerar och använder apparaten eller rengör densamma. Tillverkaren frånsäger sig allt ansvar för eventuel- la skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av under- låtenhet att följa de säkerhetsanvisningar som anges i denna manual. Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens. Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar75 SVENSK som finns. Efter installation av kåpa i rostfritt stål måste du ren- göra denna för att avlägsna skyddets lim och eventu- ella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta, rekommenderar tillverkaren användning av de medföljande servietterna, som även finns tillgängliga för inköp. Kräv originalreservdelar.

ANVÄNDNINGENS ÄNDAMÅL

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte pro- fessionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar. Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förut- satt att de är under uppsikt eller efter att ha fått in- struktioner angående en säker användning av appa- raten samt förståelse för de faror som är förknippade med denna. Barn får inte leka med apparaten. Rengöring och un- derhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH REN

GÖRING Innan du utför någon rengöring eller nå- got underhållsarbete, koppla bort appara- ten genom att dra ur kontakten eller stänga av huvudströmbrytaren. Använd inte kåpan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, ut- sugningsanordning) är avstängda när enheten inte används. Den maximala totalvikten på eventuella föremål pla- cerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg. Kontrollera friteringsmaskiner under användning: Överhettad olja kan vara brandfarlig. Tänd inte öppna lågor under kåpan. Förbered inte mat på öppen låga under kåpan. Använd aldrig kåpan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion. Åtkomliga delar i kåpan kan vara varma om de an- vänds tillsammans med matlagningsutrustning. Utför ingen rengöring så länge som delar av kåpan fortfarande är varma. Om rengöringen inte görs i enlighet med de förfaran- den och med de produkter som anges i denna ma- nual kan brand uppstå. Stäng av huvudströmbrytaren när apparaten inte an- vänds under längre tid. Vid samtidig användning av andra appara- ter (värmepannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är väl ventilerat, i enlighet med gällande lagar. INSTALLATION avsnitt reserverat för kvalicerad personal Innan du installerar kåpan, skall du noggrant läsa kap. "SÄ- KERHETSINSTRUKTIONER OCH VARNINGAR". TEKNISKA EGENSKAPER De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan. PLACERING Det minsta avståndet mellan den högsta delen på matlagningsutrustning- en och den låga delen av kökskåpan anges i monteringsanvisningarna. Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6"). Men på grundval av standarden SS-EN 60335-2-31, kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna. Om instruktionerna för gasspisen specificerar ett större avstånd måste dock dessa beaktas. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELEKTRISK ANSLUTNING (avsnitt reserverat för kvalicerad personal) Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet. Se till att inga elledningar inuti kåpan kopplas bort eller skärs av: kontakta vid sådana fall närmaste servicecenter. De elektriska anslutningarna skall utföras av kvalicerad personal. Anslutningarna måste utföras i enlighet med den lagstiftning som gäller. Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.

• Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).

• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C.

• Nätaggregatet är utrustat med en effektiv och korrekt jordanslutning enligt gällande lagar.

• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation. I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neu- tral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.

• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller an- nan anordning som garanterar bortkoppling från elnätet, med ett öppnings- avstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III. Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation. Den gul/gröna jordkabeln får inte avbrytas av brytaren. Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs. RÖKKANAL KÅPA MED EXTERN EVAKUERING UTSUGANDE/FRÅNLUFT I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör. För detta ändamål måste kåpans utloppskoppling anslutas medels ett rör till ett externt utlopp.76 (NO FUNCTION) (NO FUNCTION) Utloppsröret måste ha:

• En diameter som inte är mindre än kåpans anslutning.

• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kon- densen rinner tillbaks ned i kåpan.

• Lägsta möjliga antal kurvor.

• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans ut- sugningskapacitet. Det är nödvändigt att isolera röret om det passerar genom kalla lokaler. För att förhindra ett återflöde av luft utifrån, sitter en backventil installerad på motorer med 800m3/h eller mer. Avvikelse för Tyskland: När köksfläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

KÅPA MED INTERN ÅTERCIRKULERING FILTRERANDE

Version med Carbon.Zeo-lterenhet På den här versionen går luften igenom en takmonterad al- ternativ filterenhet för att renas och återvinnas i omgivningen. min. 1,5 m Version med "plug and play"-lter I denna version passerar luften genom kolfiltren (tillval) för att renas och återc- irkuleras i rummet. Det är obligatoriskt att installera eller skapa ett ventilationsgaller i undertaket, med en minsta rekommenderad storlek på 470x150 mm (tillvalsgaller 500x150 mm) eller motsvarande. Vi rekommenderar att du skapar en luftkanal från kåpans motor till ventilation- sgallret. min. 1,5 m För denna version ska backventilen inte installeras: avlägsna ventilen om den sitter på motorns luftutlopp. MONTERINGSANVISNINGAR avsnitt reserverat för kvalicerad personal Kåpan kan installeras i olika kongurationer. De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det speciceras, de faser som motsvarar önskad in- stallation. DRIFT NÄR SKALL DU SLÅ PÅ KÅPAN? Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan. Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp helt. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen. VILKEN HASTIGHET SKALL DU VÄLJA? Den första hastigheten: bibehåller den rena luften med låg konsumtion av elenergi. Den andra hastigheten: normala driftsförhållanden. Den tredje hastigheten: i närvaro av starka lukter och ångor. Den ärde hastigheten: snabb förbrukning av starka lukter och ångor. För att minska miljöpåverkan rekommenderas att du alltid ställer in den lägsta hastighet som är lämplig för den begärda utsugningsnivån. NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN? Metallfiltren måste rengöras var 30:e användningstimme. För mer information se kap “UNDERHÅLL”. ELEKTRONISK KONTROLLPANEL Motor ON/OFF Motor OFF Lång impuls: ändring av ljusstyrka från 2700K-5600K Hastighetsökning från 1 till 4 Hastighet 4 är endast aktiv i några minuter, sen aktiveras hastighet 3. Hastigheterna indikeras med lysdio- der på tangenterna: Hastighet 1 Hastighet 2 Hastighet 3 Hastighet 4 (lysdiod "+" blinkande) Hastighetsminskning från 4 till 1 Sätt på /slå av ljuset TIMER (röd blinkande lysdiod) Automatisk avstängning efter 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gång till på TIMER-knappen ( ). - Du trycker på ON/OFF-knappen (

Om tryckknappspanelen är helt inaktiv ska du koppla bort strömför- sörjningen till den elektriska apparaten tillfälligt (cirka 5 sekunder), om möjligt med huvudströmbrytaren, för att återställa normal drift innan du kontaktar teknisk service. Om denna försiktighetsåtgärd inte är effektiv, kontakta teknisk service.

ANVÄNDNING AV FJÄRRKONTROLL

VARNING!: Placera kåpan långt bort från källor till elektro- magnetiska vågor (t.ex. mikrovågsugnar) som kan störa ärrkontrollen och med kåpans elektronik. Maximal räckvidd är 5 meter som kan minska i händelse av elektromagnetiska störningar. Fjärrkontrollen arbetar på 433,92MHz. Fjärrkontrollen består av två delar: - Mottagaren som är integrerad i kåpan. - Sändaren som visas här i guren.77 SVENSK (NO FUNCTION)

Motortändning och hastighetsökning från 1 till 4. Hastighet 4 är en- dast aktiv i några minuter. DOWN Hastighetssänkning och avstängning av motor. Sätt på /slå av ljuset TIMER ON: Automatisk avstängning av motorn efter 15 min. Funktionen inaktiveras automatiskt om du stänger av motorn (knapp

Kommandoöverföring aktiv

BYTE AV FJÄRRKONTROLLSKOD

Om det finns elektromagnetiska störningar eller fler än en radiostyrning i närhe- ten, kan en ny kod genereras med hjälp av följande procedur:

Proceduren utförs på ärrkontrollen.

• Tryck på knapparna LJUS och TIMER samtidigt tills displayen börjar att blinka.

• Tryck på knappen DOWN på ärrkontrollen: lagringen av den nya koden bekräftas av 3 korta blinkningar av displayen. Den nya koden annullerar och ersätter föregående fabriksinställda kod. 2 KOPPLING AV RADIOSTYRNING TILL KÅPAN VIA HANDKONTROLL Tryck på knappen TIMER ( ) på kåpans kontrollpanel i 2 sekunder: den lysdioden tänds. Tryck på valfri knapp på ärrkontrollen inom 5 sekunder eller följ anvisningarna för associering av induktionshällen från Falmec.

ÅTERSTÄLLNING AV FABRIKSINSTÄLLD KOD

Denna procedur skall utföras vid avyttring av kåpan.

• Tryck på knapparna UP och DOWN på ärrkontrollen samtidigt i mer än 5 sekunder: genomförd återställning bekräftas av tre korta blinkningar på displayen.

• Gå vidare med associeringen mellan kåpa och ärrkontroll såsom beskrivits i punkt 2. UNDERHÅLL Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren. Du bör inte använda rengöringsmedel som innehåller slipmedel, syror el- ler frätande ämnen samt trasor med grova ytor. Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid. Särskild uppmärksamhet bör ägnas åt metallfettltren: regelbunden rengöring av filtren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser skall angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rostfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel". Alternativt och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel. Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor. Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att fukten når elek- troniska delar. Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa. Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter inne i kåpan med vätskor eller lösningsmedel. För inre metalldelar se föregående paragraf. METALLFETTFILTER Det är lämpligt att tvätta metallfiltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem. Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel. Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen. Tvätt i diskmaskin är tillåten men kan orsaka brunfärgning av filtren: för att minska detta problem, använd tvättar vid låga temperaturer (max 60 °C) utan användning av tvättmedel. Se monteringsanvisningarna för uttag och insättning av metallfettfiltren. KYLKALA FILTER (TILLVAL) När det gäller livslängd och regenerering av filter hänvisas till de särskilda anvisnin- gar som medföljer förpackningen. Vänta tills filtret svalnat innan det monteras på nytt.
