GEBRUIKSAANWIJZING MT188 BLACK & DECKER

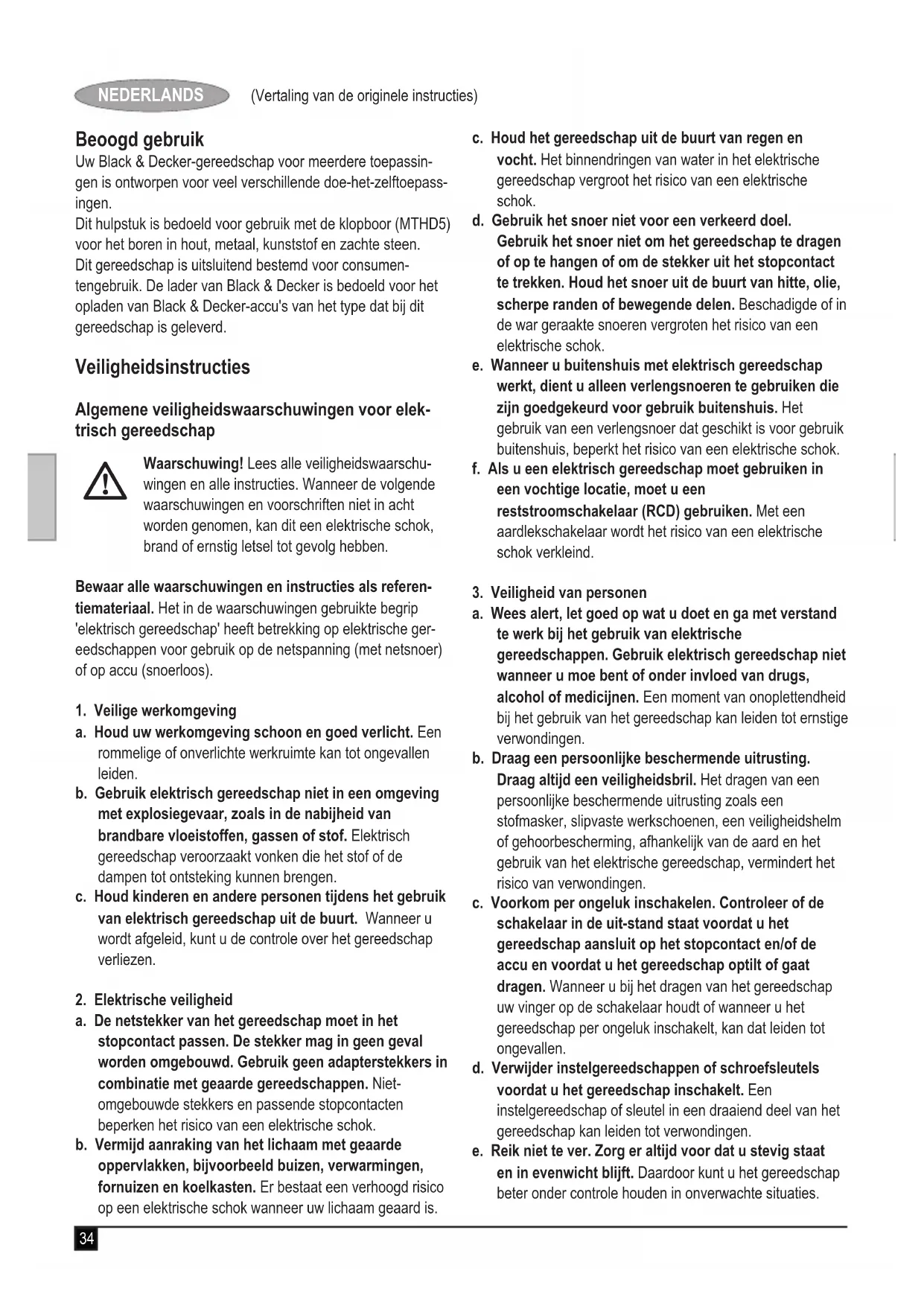

Waarschuwing! Lees alle veiligheidswaarschu- wingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en instructies als referen- tiemateriaal. Het in de waarschuwingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische ger- eedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkruimte kan tot ongevallen leiden. b. Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet- omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok. f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar wordt het risico van een elektrische schok verkleind.

3. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen. b. Draag een persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c. Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanneer u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen. d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen. e. Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap beter onder controle houden in onverwachte situaties.35 (Vertaling van de originele instructies) NEDERLANDS f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap. d. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze worden gebruikt door onervaren personen. e. Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

5. Gebruik en onderhoud van snoerloos elektrisch

gereedschap a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren wanneer deze in combinatie met andere accu's wordt gebruikt. b. Gebruik elektrisch gereedschap alleen in combinatie met speciek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren. c. Houd accu's die niet worden gebruikt uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene pool naar de andere tot stand kunnen brengen. Als kortsluiting tussen de polen van de accu's wordt gemaakt, kunnen brandwonden of brand worden veroorzaakt. d. Onder extreme omstandigheden kan er vloeistof uit de accu spuiten. Vermijd contact. Indien onbedoeld contact plaatsvindt, spoelt u met water. Als vloeistof in aanraking komt met ogen, raadpleegt u bovendien uw huisarts. Vloeistof die uit de accu spuit, kan irritatie of brandwonden veroorzaken.

a. Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt de veiligheid van het gereedschap gewaarborgd. Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheids- waarschuwingen voor boormachines en slagboormachines u Draag gehoorbeschermers bij gebruik als slagboor. Door het geluid van het gereedschap kan uw gehoor worden beschadigd. u Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken. u Houd het gereedschap vast bij de geïsoleerde greep- oppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden in aanrak- ing kan komen. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u mogelijk een elektrische schok.36 (Vertaling van de originele instructies) NEDERLANDS u Houd het gereedschap vast bij de geïsoleerde greep- oppervlakken als u een handeling uitvoert waarbij het bevestigingsmateriaal met onzichtbare draden in aan- raking kan komen. Als een draad onder spanning wordt geraakt met het bevestigingsmateriaal, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen. u Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen. u Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. u Raak de punt van een boor niet meteen na het boren aan. Dit kan heet zijn. u Dit gereedschap mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mind- ervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereed- schap van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen. u In deze instructiehandleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelin- gen met dit gereedschap dan in deze gebruikershandlei- ding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden. Veiligheid van anderen u Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit ap- paraat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. u Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen. Overige risico's Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvat- ten: u Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen. u Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires. u Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen. u Gehoorbeschadiging. u Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.) Trillingen De aangegeven waarden voor trillingsemissie in de tech- nische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsem- issie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling. Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau. Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vere- ist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen reken- ing worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereed- schap stationair loopt alsook de aanlooptijd. Labels op het gereedschap Het apparaat is voorzien van de volgende pictogrammen:

Waarschuwing! De gebruiker moet de instruc- tiehandleiding lezen om het risico op letsel te verminderen.37 (Vertaling van de originele instructies) NEDERLANDS Elektrische veiligheid Aanvullende veiligheidsinstructies voor accu's en laders Accu's u Probeer accu's niet te openen, om welke reden ook. u Stel de accu niet bloot aan water. u Bewaar deze niet op locaties met temperaturen van meer dan 40 °C. u Laad de accu's alleen op bij een omgevingstemperatuur van 10-40 °C. u Gebruik alleen de lader die bij het apparaat is geleverd. u Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".

Laad beschadigde accu's niet op. Laders u Gebruik de lader van Black & Decker alleen voor de accu's in het apparaat waarbij de lader is bijgeleverd. An- dere batterijen kunnen exploderen met letsel en materiële schade als gevolg. u Niet-laadbare accu's mogen nooit worden opgeladen. u Een defect snoer moet direct worden vervangen. u Stel de lader niet bloot aan water.u Open de lader niet. u Prik nooit met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees voor gebruik deze gebruikershandleiding. Elektrische veiligheid

De lader is dubbel geïsoleerd, zodat een aardaansluiting niet nodig is. Controleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje. Probeer de lader nooit te vervan- gen door een normale netstekker. u Als het netsnoer is beschadigd, moet dit worden vervan- gen door de fabrikant of een Black & Decker-servicecen- trum om gevaren te voorkomen. Onderdelen Dit gereedschap kan de volgende onderdelen bevatten:

1. Schakelaar met variabele snelheden

2. Schuifknop voor rechtsom/linksom

8. Stelring voor aanpassing torsie

10. Keuzeschakelaar voor snelheid

Montage Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint. De accu plaatsen en verwijderen (g. A) u U plaatst de accu (5) door deze op één lijn te plaatsen met het contragedeelte op het gereedschap. Schuif de accu in het contragedeelte en duw totdat de accu vastklikt. u Als u de accu wilt verwijderen, drukt u op de vergren- delingsknop (6) en trekt u tegelijkertijd de accu uit het contragedeelte. De hulpstukkoppen plaatsen en verwijderen (g. B) Waarschuwing! Wees voorzichtig tijdens het opzetten en verwijderen van koppen. Het deksel wordt heet tijdens het gebruik. u Vergrendel het gereedschap door de schuifknop voor rechtsom/linksom (2) in de middelste stand te zetten. u Druk de vergrendelingsknop (3) in om een hulpstukkop te verwijderen en verwijder de kop van het gereedschap. u U plaatst een hulpstukkop door deze op één lijn te plaat- sen met het gereedschap, zoals weergegeven en door de kop op het gereedschap te drukken totdat deze vastklikt. Een boorbit of schroefbit plaatsen of verwijderen De boor/schroevendraaierkop is uitgerust met een spanknop zonder sleutel, zodat u bits gemakkelijk kunt verwisselen. u Vergrendel het gereedschap door de schuifknop voor rechtsom/linksom (2) in de middelste stand te zetten. u Open de spanknop (9) door het voorste gedeelte met uw ene hand te draaien terwijl u het achterste gedeelte vasthoudt met de andere hand. u Plaats de bitschacht in de spanknop (9). u Draai de spanknop (9) stevig aan door het voorste ge- deelte met uw ene hand tegen de klok in te draaien terwijl u het achterste gedeelte vasthoudt met de andere hand. u Til de schroefbit uit de uitsparing om de schroefbit uit de bithouder te verwijderen.38 (Vertaling van de originele instructies) NEDERLANDS u Druk de schroefbit stevig in de houder om deze te bewaren. Gebruik van het apparaat Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten. Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. De accu laden (g. C) De accu moet vóór het eerste gebruik worden opgeladen en ook zodra deze niet meer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normaal en duidt niet op een probleem. Waarschuwing! Laad de accu niet op bij omgevingstempera- turen onder 10° C of boven 40° C. Aanbevolen laadtemper- atuur: ongeveer 24 °C. Opmerking: De lader functioneert niet als de temperatuur van de accu lager is dan ongeveer 10° C of hoger dan 40° C. Laat de accu in dat geval in de lader zitten. De lader wordt automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft. u Als u de accu (5) wilt opladen, schuift u de accu in de lader (10). De accu past maar op één manier in de lader. Forceer de accu niet tijdens het aansluiten. Zorg ervoor dat de accu goed in de lader is geplaatst. u Steek de stekker van de lader in een stopcontact. De batterij-indicator (11) zal knipperen. De hefng is voltooid wanneer de batterij-indicator (11) schakelt om continu op. Het lader en de accu kunnen voor onbepaalde tijd verbonden blijven. Het lampje wordt inge- schakeld wanneer de lader de accu van tijd tot tijd bijlaadt. u Lege accu's moet u binnen een week opladen. Als u accu's leeg bewaart, wordt de levensduur van de accu's aanzienlijk verminderd. De accu in de lader laten zitten U kunt de accu gedurende onbeperkte tijd in de lader laten zitten terwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu altijd volledig opgeladen is. Problemen met de accu Als er wordt geconstateerd dat de accu bijna leeg is of be- schadigd is, gaat het oplaadlampje (11) snel rood knipperen. Ga in dat geval als volgt te werk: u Plaats de accu (5) opnieuw. u Als het oplaadlampje snel rood blijft knipperen, gebruik dan een andere accu om te controleren of de lader wel goed werkt. u Als de andere accu goed wordt opgeladen, is de oorspronkelijke accu defect. Breng de accu naar een servicecentrum voor recycling. u Als het lampje ook bij de andere accu snel knippert, moet u de lader laten testen bij een erkend servicecentrum. Opmerking: Het kan soms een uur duren om na te gaan of de accu goed functioneert. Als de accu te warm of te koud is, knippert het lampje afwisselend snel en langzaam rood. De draairichting selecteren (g. D) Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom). u Als u vooruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom (2) naar links. u Als u achteruit draaien wilt selecteren, drukt u de schu- ifknop voor rechtsom/linksom naar rechts. u U kunt het gereedschap vergrendelen door de schuifknop voor rechtsom/linksom in de middelste stand te zetten. De stelring of boorpositie selecteren (g. E) Dit gereedschap is uitgerust met een ring om de stelring voor het aandraaien van schroeven in te stellen. u Voor boren zet u de ring (8) in de boorstand door het symbool met de markering (13) op één lijn te brengen. u Als u schroeven wilt draaien, stelt u de stelring op de gewenste instelling in. u Als u niet weet wat de juiste instelling is, gaat u als volgt te werk: t Stel de ring (8) in op positie 1. t Draai de eerste schroef aan. t Als de koppeling ratelt voordat het gewenste resultaat is bereikt, verhoogt u de instelling van de stelring en gaat u door met het aandraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt. Boren/schroeven u Gebruik de schuifknop voor rechtsom/linksom (2) om de gewenste draairichting te selecteren. u U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. u U schakelt het gereedschap uit door de schakelaar met variabele snelheden los te laten.39 (Vertaling van de originele instructies) NEDERLANDS Keuzeschakelaar voor de snelheid (g. F) u Als u in metaal wilt boren of wilt schroeven, schuift u de keuzeschakelaar voor snelheid (10) naar de achterkant van het gereedschap (1e versnelling). u Als u wilt boren in andere materialen dan metaal, schuift u de keuzeschakelaar (10) naar de voorkant van het gereedschap (2e versnelling). Boren in steen (g. E en F) u Voor boren in steen zet u de stelring voor het aanpassen van de torsier (8) in de boorhamerstand door het symbool op één lijn te brengen met de markering. u Schuif de keuzeschakelaar voor de snelheid (10) richting de voorkant van het gereedschap (2e versnelling). Opmerking: Voor andere stelringinstellingen en functies kunt u de handleiding raadplegen die wordt meegeleverd met uw gereedschap. Tips voor optimaal gebruik Boren u Oefen lichte druk uit op het boorbit. Doe dit altijd loodrecht op het bit. u Net voordat de punt van het boorbit door het werkstuk gaat, hoeft u geen druk meer uit te oefenen op het bit. u Gebruik een blokje hout als u gaat boren in werkstukken die makkelijk splinteren. u Gebruik speciale houtboren wanneer u gaten met een grote diameter wilt boren in hout. u Gebruik HSS-boorbits als u gaat boren in metaal. u Gebruik steenboren als u gaat boren in zachte steen. u Gebruik een smeermiddel wanneer u gaat boren in andere metalen dan gietijzer of koper. u Gebruik een centerpons om een beginpunt voor het boorgat te maken, zodat u nauwkeuriger kunt werken. Schroeven u Gebruik altijd het juiste type en formaat schroefbit. u Als schroeven moeilijk kunnen worden vastgedraaid, kunt u een kleine hoeveelheid afwasmiddel of zeep als smeermiddel gebruiken. u Houd het gereedschap en de schroefbit altijd recht in het verlengde van de schroef. Accessoires De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Black & Decker en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren. Onderhoud Uw Black & Decker-gereedschap/-apparaat (met nets- noer/snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt. Waarschuwing! Doe altijd het volgende voordat u onder- houds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert. u Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact. u Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit. u Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit. u Neem de lader uit het stopcontact voordat u deze schoon- maakt. Naast regelmatige reiniging vereist de lader geen onderhoud. u Reinig regelmatig de ventilatieopeningen van het gereed- schap/apparaat/lader met een zachte borstel of droge doek. u Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel. u Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen (indien van toepass- ing). Netstekker vervangen (alleen Verenigd Koninkrijk en Ierland) Als er een nieuwe netstekker moet worden aangebracht: u Gooi de oude stekker op verantwoorde wijze weg. u Verbind de bruine draad met de spannings-/fasepool in de nieuwe stekker. u Verbind de blauwe draad met de nul-/neutraalpool. Waarschuwing! De aardepool hoeft niet te worden aanges- loten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A. Milieu

Aparte inzameling. Dit product mag niet met nor- maal huishoudelijk afval worden weggegooid. Mocht u op een dag constateren dat het Black & Decker- product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.40 (Vertaling van de originele instructies) NEDERLANDS

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze serv- icecentra te sturen, die de inzameling voor ons verzorgen. U kunt het adres van het dichtstbijzijnde Black & Decker-serv- icecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker- servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com Accu's

Ontlaad de batterij volledig en verwijder deze vervolgens uit het gereedschap. u NiCd-, NiMH- en lithium-ionbatterijen kunnen worden gerecycled. Breng deze naar een servicecentrum of een inzamellocatie in uw woonplaats. Technische gegevens MT143 (H1) MT18 (H1) Spanning V

Boormachine/ schroevendraaier MTHD5 (H1) MTHD5 (H1) Onbelast toerental min

Laadstroom mA 400 400 Oplaadtijd ca. uur 3 - 5 3 - 5 Geluidsdrukniveau volgens EN 60745: Geluidsdruk (L

) 97.3 dB(A), meetonzekerheid (K) 3 dB(A) Totale trillingswaarden (som triaxvector) volgens EN 60745: Schroeven indraaien zonder slagen (a h, S ) < 2.5 m/s

(Vertaling van de originele instructies) NEDERLANDS EG-conformiteitsverklaring MACHINERICHTLIJN

Black & Decker verklaart dat deze producten, die zijn beschre- ven bij 'Technische gegevens', voldoen aan: 2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-2 Black & Decker verklaart dat dit product, inclusief de alternatieve accessoirekop, die hieronder wordt beschreven voldoet aan: Deze producten voldoen tevens aan richtlijn 2004/108/EG en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Verenigd Koninkrijk 06/06/2013 Garantie Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materi- aal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: u Het product is gebruikt voor handelsdoeleinden, profes- sionele toepassingen of verhuurdoeleinden. u Het product onoordeelkundig is gebruikt. u Het product is beschadigd door invloeden van buitenaf of door een ongeval. u Reparaties zijn uitgevoerd door anderen dan onze serv- icecentra of Black & Decker-personeel. Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aan- biedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.42 (Traducción de las instrucciones originales) ESPAÑOL Uso especíco La herramienta multifunción Black & Decker se ha diseñado para una amplia gama de aplicaciones de bricolaje. Mediante el uso del cabezal de taladro (MTHD5), esta her- ramienta puede atornillar y taladrar madera, metal, plásticos y mampostería ligera. Esta herramienta está pensada únicamente para uso doméstico. El cargador Black & Decker se ha diseñado para cargar baterías Black & Decker del tipo suministrado con esta herramienta. Instrucciones de seguridad Advertencias de seguridad generales para herrami- entas eléctricas
