GEBRUIKSAANWIJZING Get Together Duo HOUSE OF MARLEY

A. RCA uit naar speaker versterker B. Voorversterker UIT/AAN

D. Voeding aansluiting LEGENDA

14. Bluetooth® aan/uit

16. Voeding adapter met 4

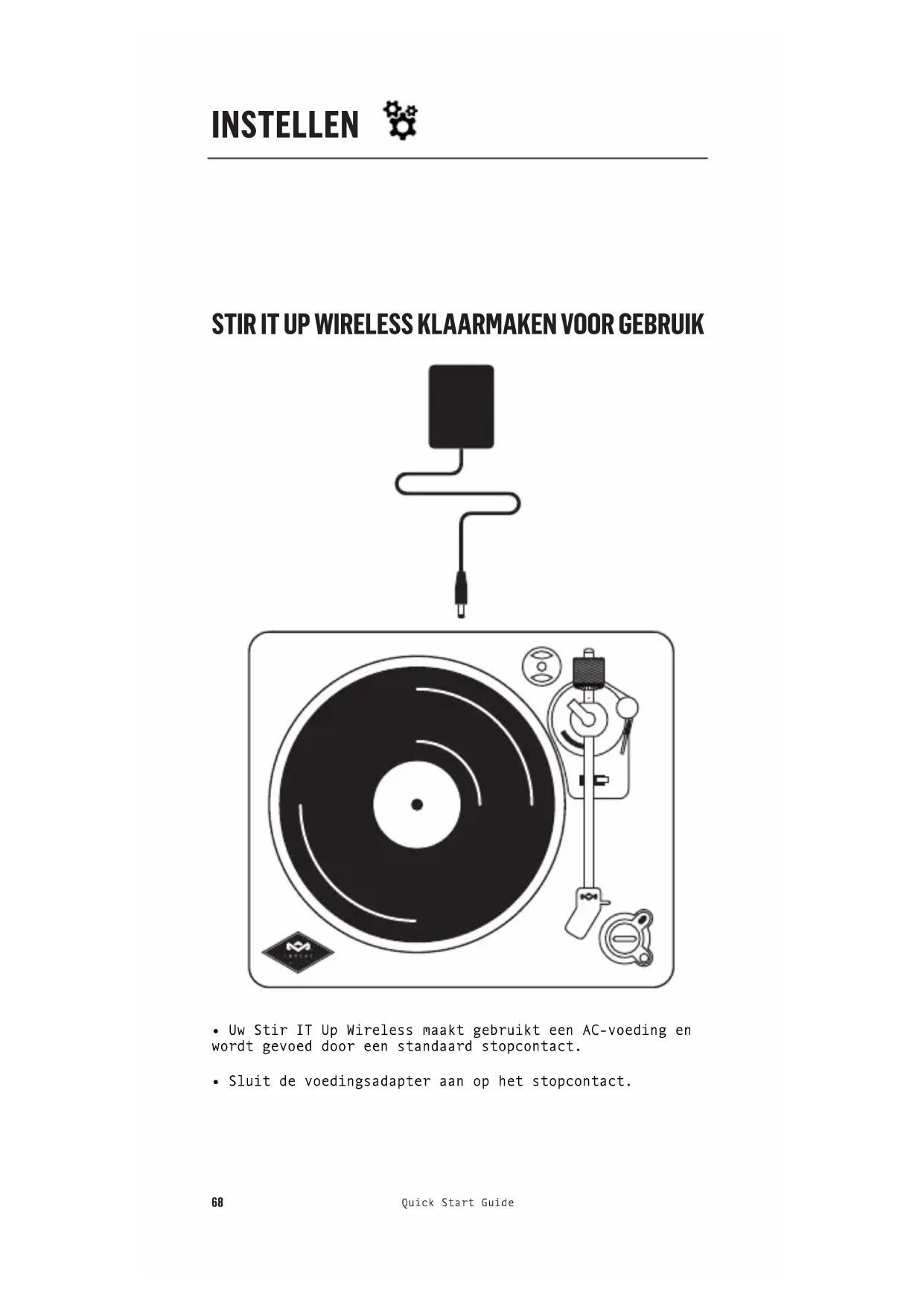

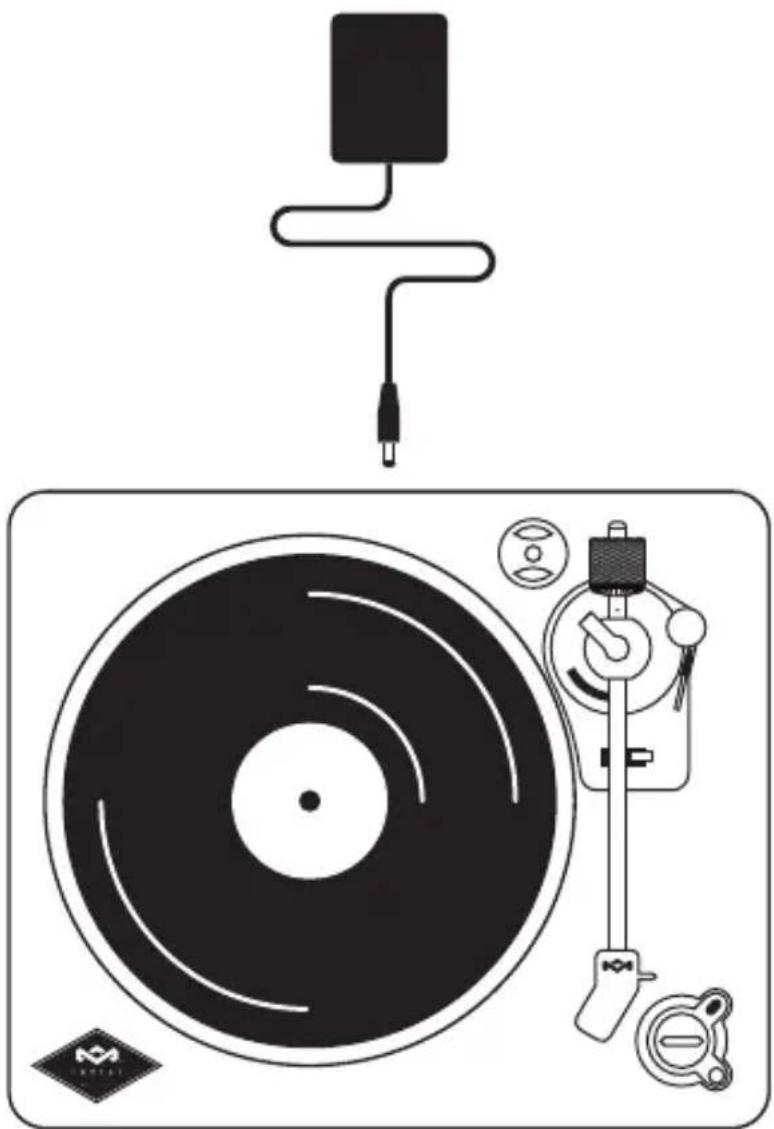

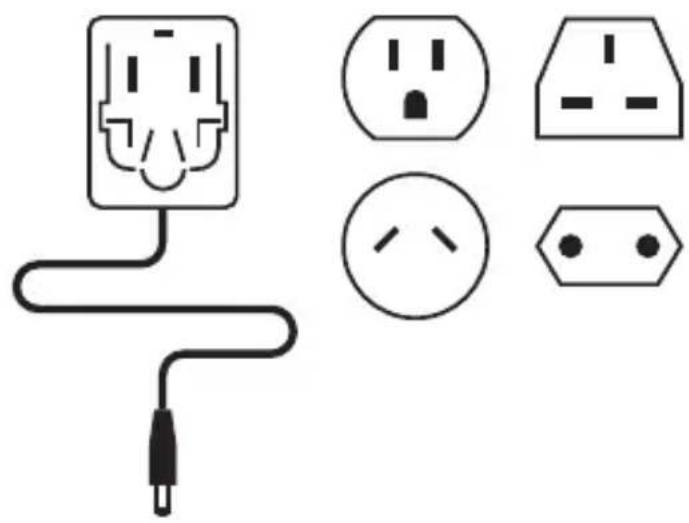

• Uw Stir IT Up Wireless maakt gebruikt een AC-voeding en wordt gevoed door een standaard stopcontact.

• Sluit de voedingsadapter aan op het stopcontact. INSTELLENQuick Start Guide

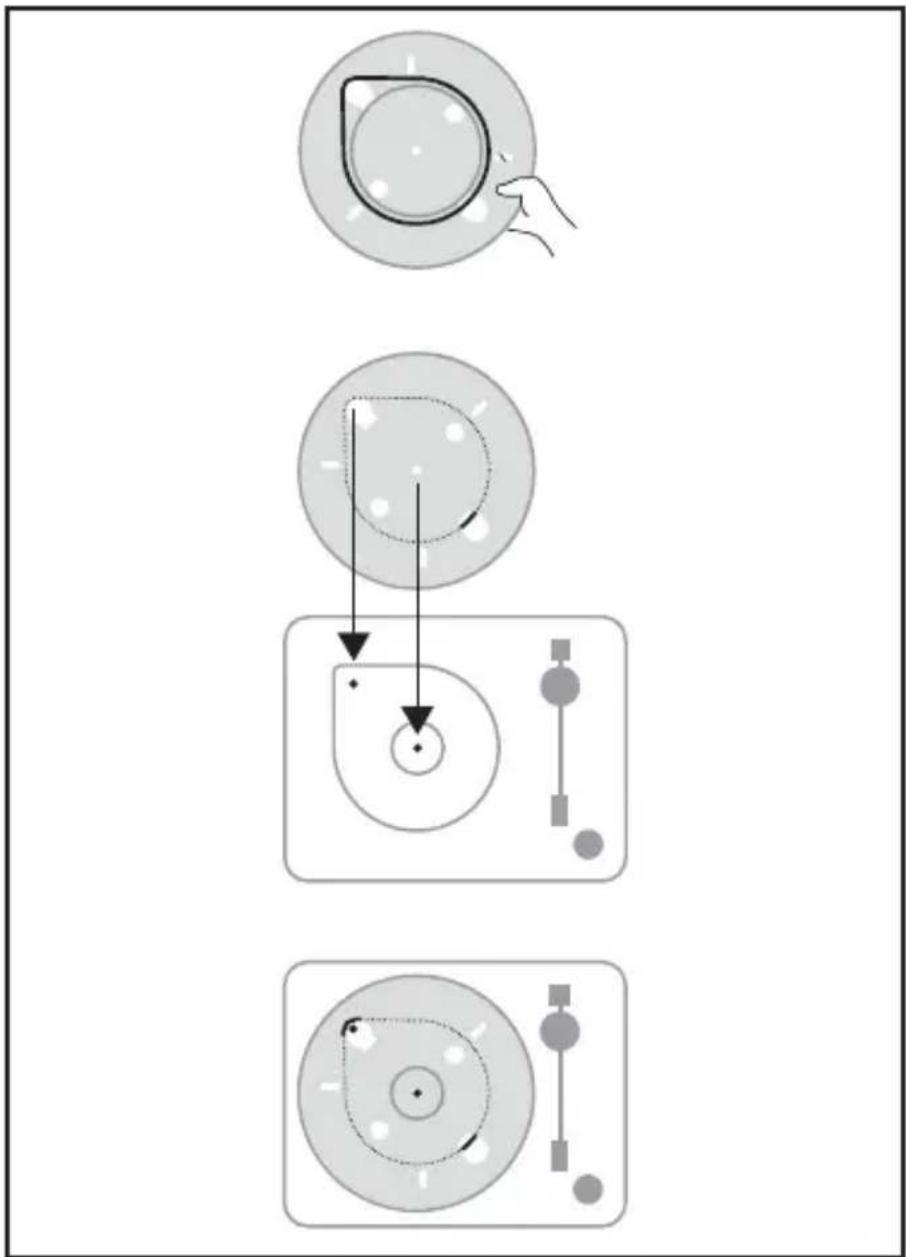

AANDRIJFRIEM PLAATSEN OPMERKING: De aandrijfriem wordt onder de aluminium plaat opgeborgen. Kijk aan de onderkant van de plaat, het zal de zwarte elastische band zijn die rond het midden is opgeborgen.

• Om het draaiplateau te laten draaien moet de aandrijfriem geplaatst worden.

• Onder het aluminium draaiplateau zit een zwarte rubberen band, deze moet om het draaiplateau en om de motor (koperen draaiwieltje links boven)gelegd worden. Draaiplateau erop leggen, rubber mat eraf, draai het plateau totdat je links boven door 1 van de gaten het koperen wieltje ziet. Nu kan je de aandrijfriem op zijn plaats zetten om het koperen wieltje en het draaiplateau.Quick Start Guide

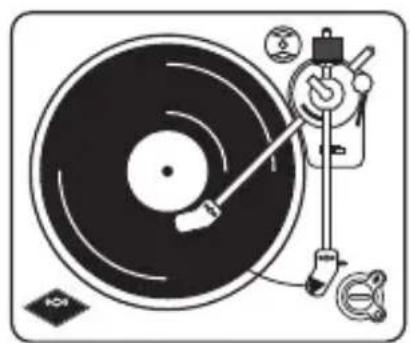

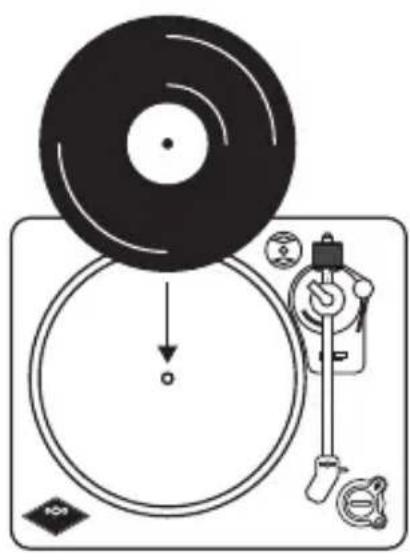

1. Plaats een grammofoonplaat op de draaitafel

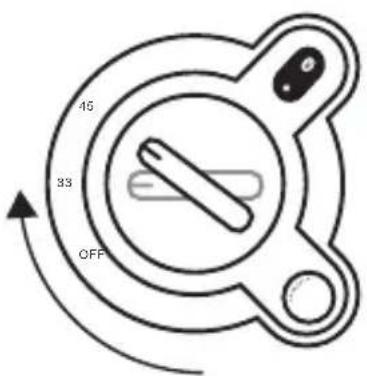

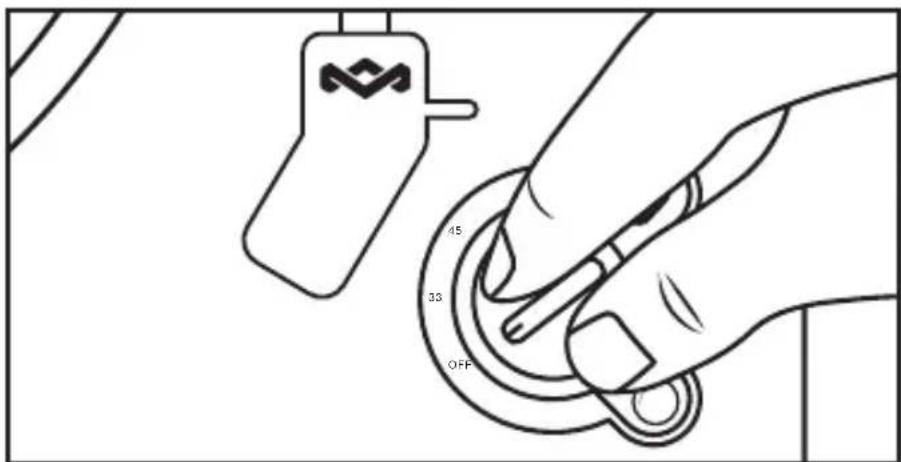

2. Zet de schakelaar "5" op 33 of 45 tpm*. Lift de

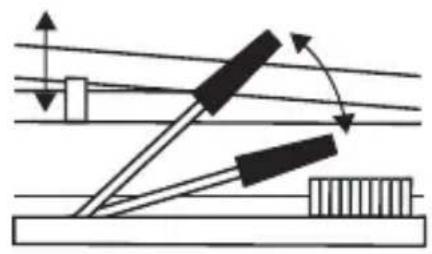

toonarm omhoog door de handle "4" naar je toe te bewegen

3. Beweeg de toonarm richting begin van de plaat.

4. Laat de toonarm rustig zakken door de handle "4"

van je af te bewegen.

5. Het draaiplateu zal automatisch stoppen als de plaat

aan het einde is. Lift de toonarm omhoog en zet deze terug in ruststand. Draai de plaat om, en volg bovenstaande om de andere kant te beluisteren. *33TMP om een LP/45TPM om een single/12inch af te spelen Automatisch uitschakeling van de stroom, indien de plaat ongebruikt blijft doordraaien schakelt de stroom uit Zet de schakelaar op OFF, wacht even en zet weer aan. Notes:

• Verwijder het plastic bescherm kapje van de naald voordat je de naalddruk gaat afstellen.

• Verander de naalddruk of antiskating NIET tijdens het afspelen van een plaat, dit kan de plaat beschadigen.

• Tijdens transport: vergrendel de toonarm om de naald te beschermen tegen beschadiging. Verwijder het contragewicht, verwijder het plateau, plaats het beschermkapje over de naald.

• Niet het draaiplateau handmatig tegenhouden of draaien.

AFSTELLEN NAALD DRUK - BELANGRIJK

2. Plaats het contragewicht op de toonarm.

3. Door het contragewicht naar voren of achteren te

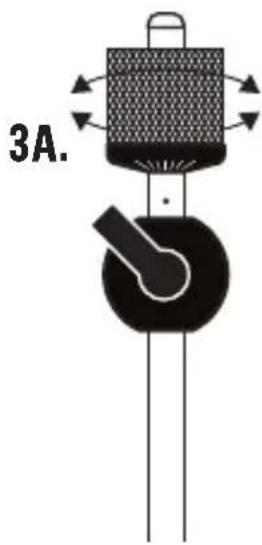

verdraaien kan de naalddruk ingesteld worden. Haal het plastic beschermkapje van de naald. Om te beginnen is het zaak om de arm op te pakken en te laten zweven naast het plateau. LET OP DAT JE HET NAALDELEMENT NIET BESCHADIGD! Haal de vergrendeling van de toonarm, haal handle "4" naar je toe, breng de toonarm een stukje naar het plateau toe en duw handle "4" van je af. LAAT DE NAALD NIET OP HET PLATEAU KOMEN! Draai het contragewicht naar voren of naar achteren net zolang totdat de toonarm perfect evenwijdig aan het plateau hangt/zweeft. Het afstellen is een kwestie van gevoel en handwerk, met het blote oog kan je bijna perfect bepalen wanneer de toonarm geheel horizontaal zweeft (waterpas). Houd nu het CONTRAGEWICHT "3" VAST (op de plaats) en verdraai alleen de SCHAALVERDELING "3A" (de zwarte ring voorop het contragewicht met de streepjes) totdat de '0' BOVENAAN STAAT BELANGRIJK IS DAT HET CONTRAGEWICHT NIET MEEDRAAITQuick Start Guide

Als je bovenstaande gedaan hebt is de naalddruk nu 0. De naalddruk moet op 3 gram +/-0.5 afgesteld worden Draai nu het contragewicht, inclusief schaalverdeler, LINKSOM: 1 x ROND, MET DE 0 WEER BOVENAAN (= 3 gram) ANTI-SKATING Normaal gesproken moet de anti-skating op de minimale stand worden ingesteld. Anti-skate compenseert de naar binnen gerichte trackingskrachten die optreden bij bepaalde pick- up wanneer de naald het midden van het plaat nadert. Als de platenspeler te veel overslaat bij het naderen van de middenas, probeert u het anti-skating te verhogen in de stappen die op de draaiknop zijn aangegeven. Begin met het toevoegen van 1 stap, test zijn prestaties, vervolgens deze meer verhogen, enzovoort. Opmerking: Laat tijdens het aanpassen van de anti- skating knop de toonarm en het contragewicht met rust om beschadiging van de stylus (naald) te voorkomen.

AFSTELLEN ANTISKATING - OOK BELANGRIJK

Nu ben je nog 1 stap verwijderd van de perfecte afstelling. De anti skating zorgt voor de zijwaartse naald druk. Draaiknop nummer 6 in het overzicht. Bij deze draaitafel stel je de antiskating in tussen 1 en 2. Mocht de naald tijdens het afspelen niet verdergaan of overslaan/blijven hangen tijdens het afspelen van de plaat, dan stel je de antiskating iets minder in. Precies nalezen hoe de naalddruk en antiskating werkt kan je op https://autovision.nl/faq/house-of-marley/ of www.autovision.nl onder SUPPORT Ook bij vragen en/of problemen, kijk op onze support pagina, daar staan alle antwoorden.Quick Start Guide

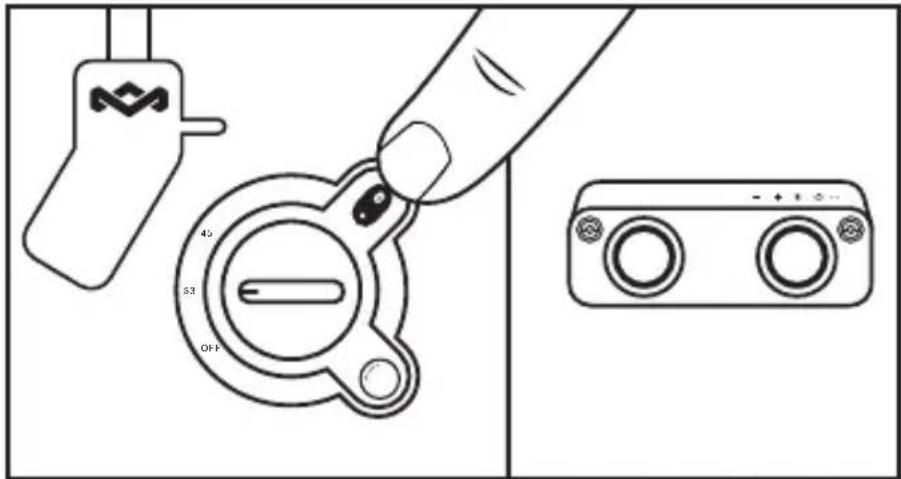

• LET OP DAT ER ZICH GEEN ANDERE APPARATEN IN PAIRING MODE BEVINDEN (de Stir It Up koppelt met de 1e in de buurt)

• Zet EERST het apparaat aan waarop je de muziek wilt weergeven EN ZET DEZE IN PAIRING MODE.

• DrukopdetheBTknop"E"vandeStirItUpomde Bluetooth® zender aan te zetten.

• Druk nogmaals op de BT knop, je Stir It Up gaat zoeken naar een Bluetooth® apparaat, Blauwe Led knippert en koppelt automatisch. De BT indicator brandt constant indien de verbinding tot stand is gebracht.

• Indien LED rood brandt is de koppeling mislukt Als de speaker reeds gekoppeld is/was: Zet de speaker aan, zet de Stir It Up aan Druk 1 x op de BT knop, WACHT op verbinding.

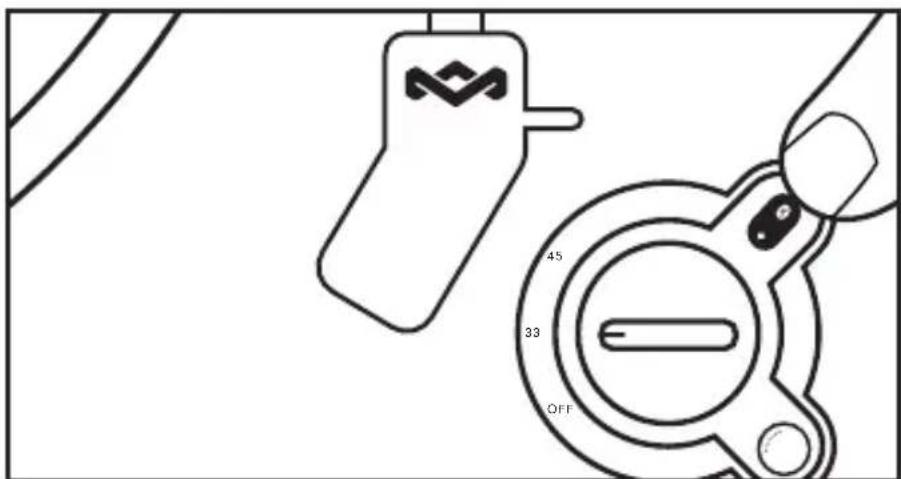

ONTKOPPELEN BLUETOOTH® VERBINDING

Houdt de BT knop ingedrukt totdat de LED uitgaat, je Stir It Up wordt ontkoppelt van je speaker.

Indien je geen gebruik maakt van Bluetooth, kan je de Stir It Up via de lijnuitgang, bedraad, aansluiten.

OFF LET OP: Schakel alle stroom uit van de aan te sluiten apparaten. Raadpleeg de gebruiksaanwijzing van de apparaten voor verdere uitleg. Druk alle stekkers goed aan in de verbindingen zonder deze te forceren. Om bijgeluiden. ruis etc te vermijden; laat geen lijnuit bedrading langs/om stroomsdraden heen lopen.

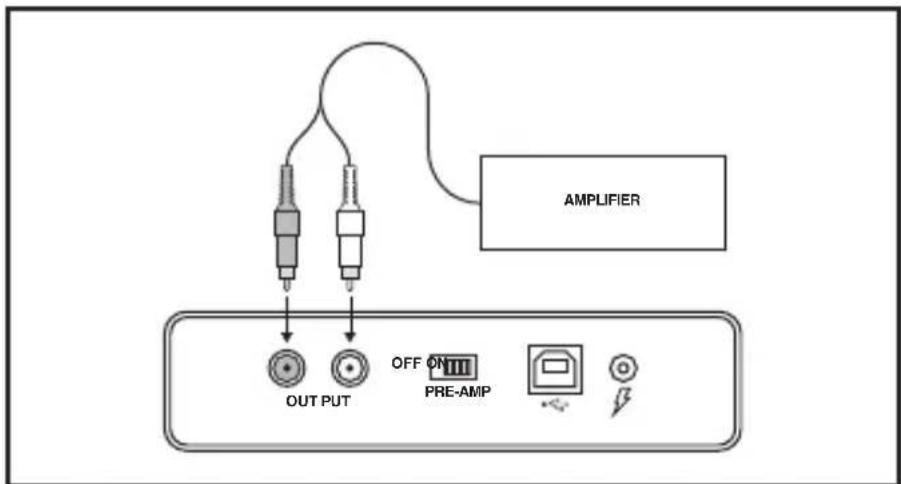

Met bijgeleverde kabel RCA > 3,5 mm kan de draaitafel op de meeste draagbare speakers worden aangesloten. Een huiskamer versterker kan een optionele RCA > RCA kabel nodig hebben. 1.Zet de PRE-AMP OFF/ON Schakelaar naar de ON positie. 2.Sluit de RCA kabel rood/wit aan op de LINE OUTPUT van de draaitafel. 3.Sluit de 3.5 mm kabel aan op de line in van de draagbare speaker of op de huiskamer versterker. 4.Zet de draaitafel aan en het aangesloten apparaat. 5.Stel het volume in op de speaker/versterker. OUT PUTPRE-AMPOFF ONAMPLIFIERQuick Start Guide

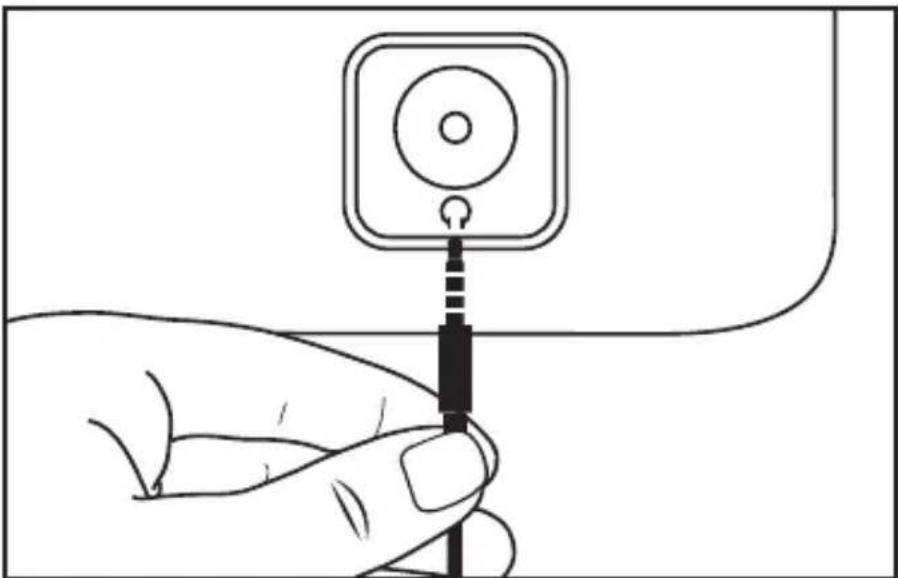

VOLUME REGELING Het volume van de hoofdtelefoon en de Bluetooth verbinding kan ingesteld worden met de draaiknop. Volume verhogen: draai de volumeknop rechtsom. Volume verlagen: draai de volumeknop linksom. HOOFDTELEFOON AANSLUITING Sluit een optionele hoofdtelefoon aan op de 3.5mm uitgang. Noot: EERST de hoofdtelefoon aansluiten en DAN PAS OPZETTEN ivm onverwacht volume.

• Sluit de draaitafel aan met de bijgeleverde kabel op de USB van de PC.

• Volg de instructies van het programma. OUT PUT PRE-AMP OFF ON OUT PUT PRE-AMP OFF ON

ALLE INSTRUCTIES LEZEN ALVORENS HET PRODUCT IN GEBRUIK TE NEMEN. DEZE INSTRUCTIES ZORGVULDIG BEWAREN. BATTERIJEN VERVANGEN De Stir It Up Wireless komt met een oplaadbare batterij die is ontworpen om net zolang als het product zelf mee te gaan. In het onwaarschijnlijke geval dat u een nieuwe batterij nodig hebt, kunt u contact opnemen met de klantendienst. De medewerkers van de klantendienst zullen u dan informatie geven over het vervangen van batterijen, al dan niet uit hoofde van garantie.Quick Start Guide

Dit symbool betekent dat batterijen niet met het huisvuil weggeworpen mogen worden, omdat ze stoen bevatten die schadelijk kunnen zijn voor het milieu en de gezondheid. Lever batterijen op een aangewezen inzamelpunt in.

Deze markering geeft aan dat dit product binnen de EU niet met ander huisvuil mag worden weggeworpen. Om eventuele schade aan het milieu of de menselijke gezondheid door het ongecontroleerd wegwerpen van afval te voorkomen, dient dit apparaat op verantwoorde wijze gerecycled te worden om duurzaam hergebruik van materiaalbronnen te bevorderen. Hierbij verklaart FKA Brands Ltd. dat deze radioapparatuur voldoet aan de essentiële vereisten en andere relevante voorschriften van Directive 2014/53/EU. Een kopie van de conformiteitsverklaring kan worden verkregen via www.thehouseofmarley.co.uk/declaration-of-conformity
