ETX5520 - Monitor Legamaster - Gratis gebruiksaanwijzing en handleiding

Producttype	Interactief 4K aanraakscherm
Merk	Legamaster
Model	ETX5520
Schermdiagonaal	55 inch (54,64 inch)
Resolutie	3840 x 2160 pixels (Ultra HD 4K)
Beeldschermtechnologie	LCD TFT met Direct LED-achtergrondverlichting
Helderheid	350 cd/m²
Contrastverhouding	4000:1
Responstijd	9 ms
Kijkhoek	178° horizontaal / 178° verticaal
Aantal kleuren	1,07 miljard (10-bit)
Verversingsfrequentie	60 Hz
Aanraaksysteem	Geavanceerd infrarood, 32 contactpunten
Aanraakrespons	≤ 10 ms
Besturingssysteem	Android 8.0
Processor	ARM Cortex A73x2 + A53x2
Werkgeheugen	4 GB
Interne opslag	32 GB
Connectiviteit	HDMI 2.0 ARC (x1), HDMI 2.0 (x2), DisplayPort (x1), VGA (x1), USB-A 3.0 (x3), USB-A 2.0 (x1), USB-C (x1), USB-B (x3 voor aanraak), RJ45 LAN (x2), RS-232C (x1)
Audio-uitgangen	Optische SPDIF (x1), 3,5 mm audio-aansluiting (x1), ingebouwde luidsprekers 15W x 2 + subwoofer 15W
Productafmetingen (B x H x D)	1285,5 x 766,2 x 90 mm
Nettogewicht	34,3 kg
Doosafmetingen (B x H x D)	1414 x 901 x 232 mm
Brutogewicht	45 kg
Voeding	AC 100-240 V, 50/60 Hz
Stroomverbruik	125 W (typisch), ≤ 0,5 W (stand-by)
VESA-montage	400 x 400 mm, M8-schroeven
Meegeleverde accessoires	Afstandsbediening (incl. batterijen), HDMI-kabel 5m, USB-kabel 5m, set precisiepennen (2 stuks), 2-in-1-pen, EasyFix-kabelclips, USB-stick met handleiding

Veelgestelde vragen - ETX5520 Legamaster

Hoe zet ik het Legamaster ETX5520-scherm aan en uit?

Om aan te zetten, druk eenmaal op de centrale bedieningsknop of op de aan/uit-knop van de afstandsbediening. Om uit te schakelen, houd de centrale bedieningsknop 2 seconden ingedrukt of druk op de aan/uit-knop van de afstandsbediening. Het scherm gaat in stand-by. Voor volledige uitschakeling gebruikt u de hoofdschakelaar aan de zijkant.

Hoe update ik de firmware van de ETX5520-monitor?

U kunt updaten via een USB-stick of online (OTA). Voor een lokale update plaatst u een USB-stick met het bestand update.zip in de USB 2.0-poort. Ga naar Instellingen > Apparaat > Systeemupdates, voer de pincode in (standaard 0000), selecteer vervolgens 'Lokale update' en kies de USB-stick. Voor OTA zorgt u voor een internetverbinding en selecteert u 'Online update'.

Hoe reinig ik het aanraakscherm veilig?

Koppel eerst de voeding los. Gebruik een zachte, droge doek om het oppervlak af te vegen. Indien nodig, maak de doek licht vochtig met water. Gebruik nooit alcohol, oplosmiddelen of schurende middelen, omdat deze het scherm kunnen beschadigen. Vermijd dat er vloeistof in het apparaat binnendringt.

Welke kabels zijn nodig om de aanraakfunctie vanaf een computer te gebruiken?

Sluit de videobron (HDMI, DisplayPort of VGA) aan tussen de computer en het scherm. Verbind vervolgens een USB-poort van de computer met de overeenkomstige USB-B-poort (Touch USB) op het scherm met behulp van de meegeleverde USB-kabel. De aanraakfunctie is na ongeveer 5 seconden actief.

Hoe reset ik het scherm naar fabrieksinstellingen?

Ga naar het instellingenmenu via de centrale bedieningsknop of de afstandsbediening. Ga naar 'Instellingen' > 'Apparaat' > 'Reset' en bevestig de handeling. Houd er rekening mee dat hierdoor alle persoonlijke gegevens worden gewist en de oorspronkelijke instellingen worden hersteld.

Wat is de garantie op de Legamaster ETX5520?

De garantie dekt fabricagefouten bij normaal gebruik. Ze dekt geen schade veroorzaakt door verkeerd gebruik, natuurrampen, ongeautoriseerde wijzigingen of normale slijtage (zoals inbranden). Raadpleeg de handleiding of neem contact op met de verkoper voor meer details.

Hoe voorkom ik inbranden (beeldschade)?

Geef geen statische beelden gedurende lange perioden weer. Gebruik het scherm met wisselende inhoud. Schakel het scherm na 16 uur gebruik gedurende minimaal 6 uur uit. Schakel ook de schermbeveiliging in indien beschikbaar. Inbranden valt niet onder de garantie.

Hoe verplaats of vervoer ik het scherm veilig?

Het scherm is zwaar (34,3 kg). Om het te verplaatsen zijn minstens vier personen nodig. Transporteer het altijd in verticale positie. Gebruik de witte handvatten op de doos als deze nog verpakt is. Vermijd het plat leggen met het scherm naar boven of beneden. Koppel alle kabels los voor transport.

Wat zijn de aanbevolen bedrijfstemperaturen?

Het scherm werkt van -5°C tot 45°C (23°F tot 113°F) met een luchtvochtigheid onder 90% RV. Voor opslag is de toegestane temperatuur -20°C tot 60°C met een luchtvochtigheid van 10% tot 90% RV.

Hoe sluit ik externe audioapparaten aan?

Gebruik de optische SPDIF-uitgang voor een versterker of digitale luidsprekers, of de 3,5 mm audio-aansluiting voor analoge luidsprekers. Het scherm heeft ook ingebouwde luidsprekers van 15W x 2 en een subwoofer van 15W. Voor een soundbar kunt u de optionele EasyFix-beugel gebruiken.

GEBRUIKSAANWIJZING ETX5520 Legamaster

1. Belangrijke informatie....87

1.1. Gebruik 87
1.2. Uitzonderingen 87

1. Veiligheidsinstructies 88

2.1. Voorzorgsmaatregelen 88
2.2. Instructies voor dragen en verplaatsen 89
2.3.Installatie....89
2.4. Veiligheidsmaatregelen voor wandbevestiging....90
2.5. Aanbevolen gebruik 91
2.6. Reinigen 92

1. Inhoud van de verpakking....93

3.1. Uitpakken 93
3.2. Meegeleverde accessoires....93

1. Installatie 93

4.1. Gebruiksomgeving 93
4.2. Algemeen overzicht van het scherm 94
4.3. Ingangs- en uitgangsaansluitingen Tabel....96
4.4. Afstandsbediening 96

1. Bediening 97

5.1. In- en uitschakelen van het display 98

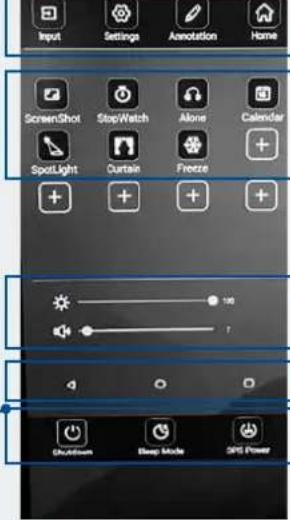

5.2. Quick launch menu 98

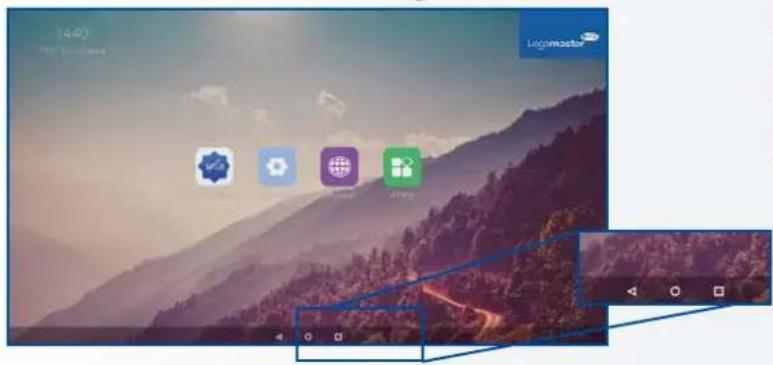

5.3.Float menu 99
5.4. Settings menu 99
5.5. Updaten van het scherm 102
5.6. Android aan- en uitzetten 102

1. Touch-bediening 102

2. Specificaties 103

3. Ondersteunde tijdsinstellingen 105
4. Seriele opdrachten 105

9.1. Serièle communicatie 105
9.2. Aansluiting en configuratie van RS-232-poort 105
9.3.RS232 Interface 106

1. Problemen oplossen.... 108

2. Naleving van wet- en regelgeving 108

3. Bijlage.... 109

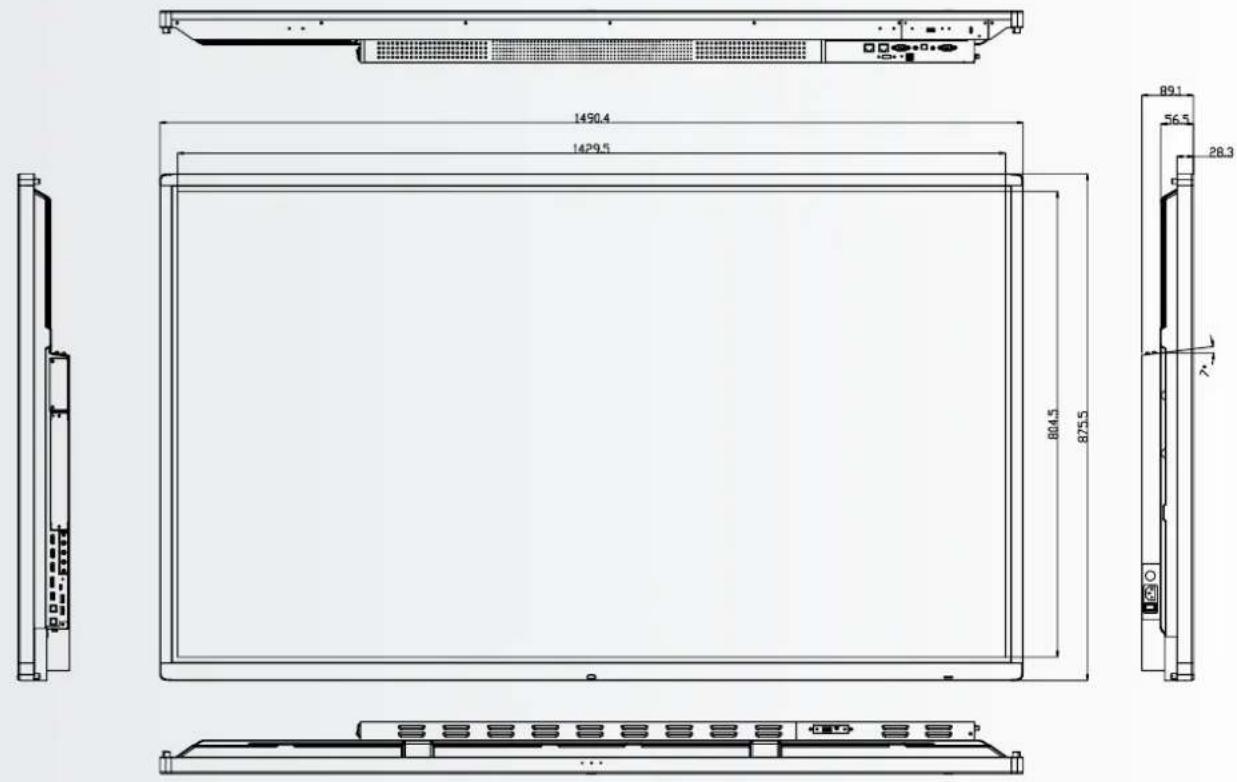

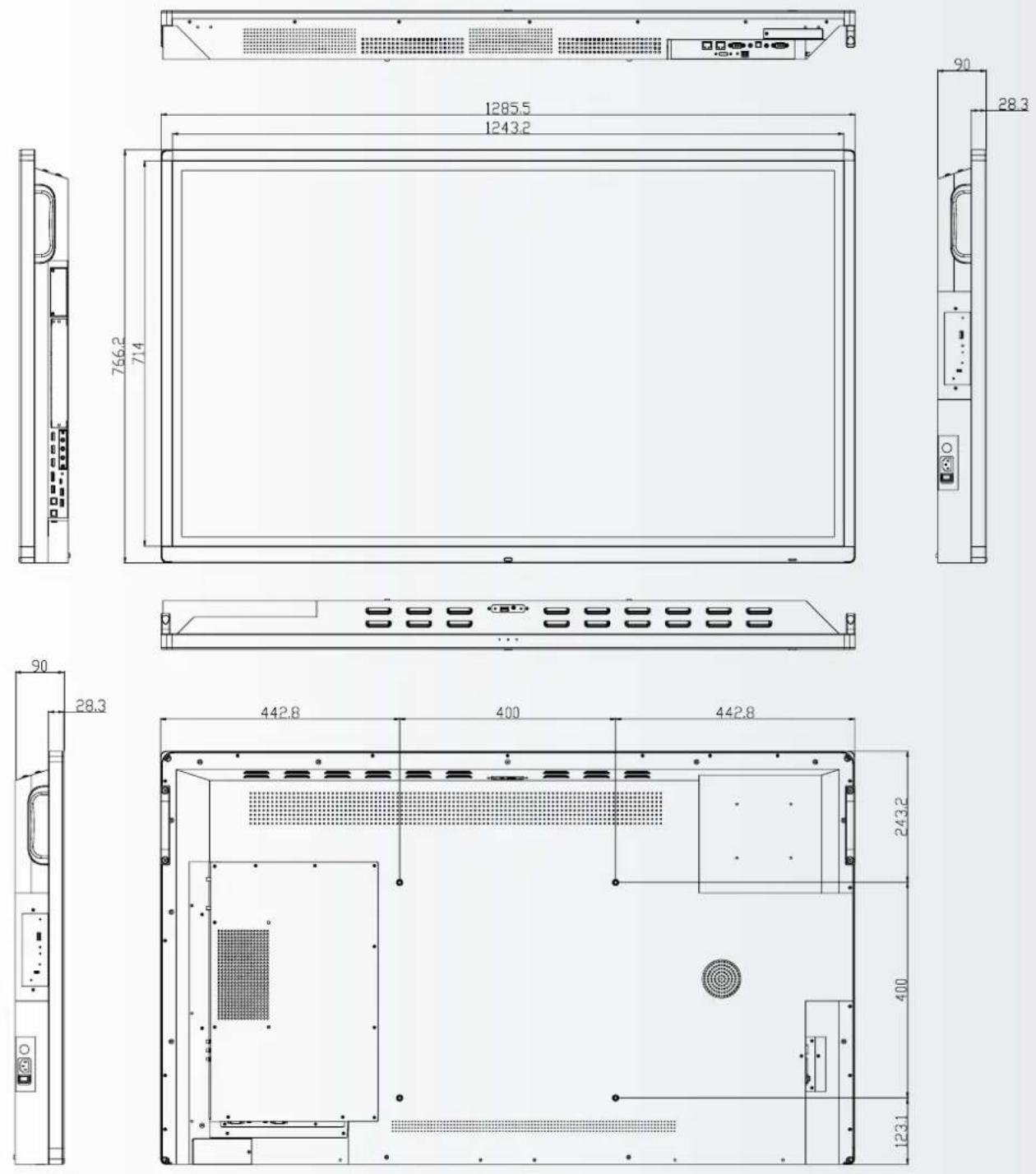

12.1. Afmetingen....109

1. Accessoires 113

13.1.EasyFix Video Conferencing Unit 113
13.2. EasyFix Proximity Sensor 113

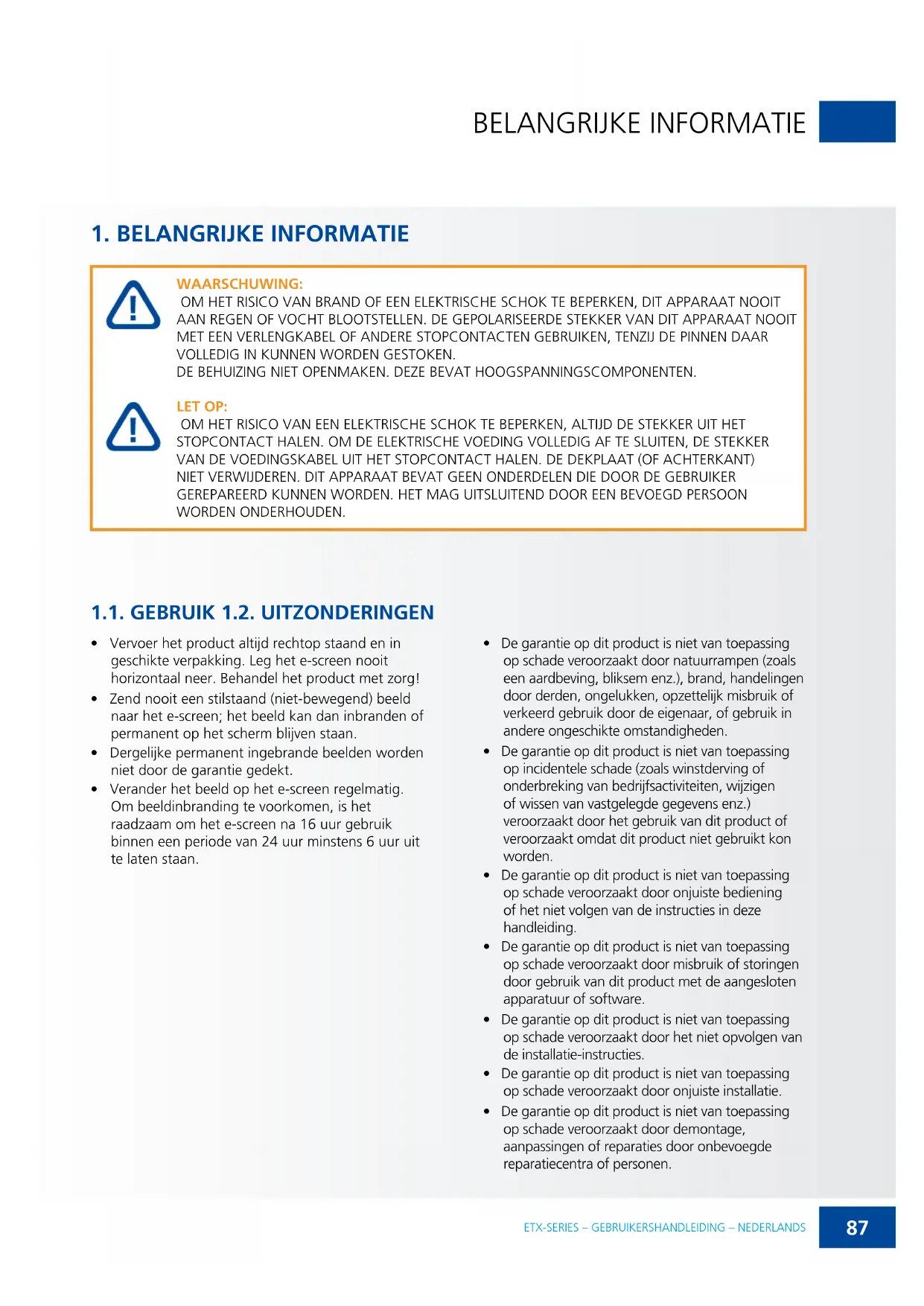

1. BELANGRIJKE INFORMATIE

WAARSCHUWING:

OM HET RISICO VAN BRAND OF EEN ELEKTRISCHE SCHOK TE BEPERKEN, DIT APPARAAT NOOIT AAN REGEN OF VOCHT BLOOTSTELLEN. DE GEPOLARISEERDE STEKKER VAN DIT APPARAAT NOOIT MET EEN VERLENGKABEL OF ANDERE STOPCONTACTEN GEBRUIKEN, TENZIJ DE PINNEN DAAR VOLLEDIG IN KUNNEN WORDEN GESTOKEN.

DE BEHUIZING NIET OPENMAKEN. DEZE BEVAT HOOGSPANNINGSCOMPONENTEN.

LET OP:

OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE BEPERKEN, ALTIJD DE STEKKER UIT HET STOPCONTACT HALEN. OM DE ELEKTRISCHE VOEDING VOLLEDIG AF TE SLUITEN, DE STEKKER VAN DE VOEDINGSKABEL UIT HET STOPCONTACT HALEN. DE DEKPLAAT (OF ACHTERKANT) NIET VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER GEREPAREERD KUNNEN WORDEN. HET MAG UITSLUITEND DOOR EEN BEVOEGD PERSOON WORDEN ONDERHOUDEN.

1.1. GEBRUIK 1.2. UITZONDERINGEN

• Vervoer het product altijd rechtop staand en in geschikte verpakking. Leg het e-screen nooit horizontaal neer. Behandel het product met zorg!
• Zend nooit een stilstaand (niet-bewegend) beeld naar het e-screen; het beeld kan dan inbranden of permanent op het scherm blijven staan.
• Dergelijke permanent ingebrande beelden worden niet door de garantie gedekt.

• Verander het beeld op het e-screen regelmatig. Om beeldinbranding te voorkomen, is het raadzaam om het e-screen na 16 uur gebruik binnen een periode van 24 uur minstens 6 uur uit te laten staan.

• De garantie op dit product is niet van toepassing op schade veroorzaakt door natuurrampen (zoals een aardbeving, bliksem enz.), brand, handelingen door derden, ongelukken, opzettelijk misbruik of verkeerd gebruik door de eigenaar, of gebruik in andere ongeschikte omstandigheden.

• De garantie op dit product is niet van toepassing op incidentele schade (zoals winstderving of onderbreking van bedrijfsactiviteiten, wijzigen of wissen van vastgelegde gegevens enz.) veroorzaakt door het gebruik van dit product of veroorzaakt omdat dit product niet gebruikt kon worden.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door onjuiste bediening of het niet volgen van de instructies in deze handleiding.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door misbruik of storingen door gebruik van dit product met de aangesloten apparatuur of software.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door het niet opvolgen van de installatie-instructies.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door onjuiste installatie.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door demontage, aanpassingen of reparaties door onbevoegde reparatiecentra of personen.

2. VEILIGHEIDSINSTRUCTIES

Lees deze gebruikershandleiding goed door voordat u de e-Screen gaat gebruiken; zo helpt u om schade aan uw eigendommen en die van anderen te voorkomen en blijft uw persoonlijke veiligheid en die van anderen gewaarborgd.

• Lees alle instructies en veiligheidswaarschuwingen in deze handleiding en volg deze op.
• Volg de in deze handleiding opgenomen instructies voor installatie en afstelling, en schakel gediplomeerde reparateurs in voor onderhoudswerkzaamheden.

2.1. VOORZORGSMAATREGELEN

Haal de stekker onmiddellijk uit het stopcontact als er rook of een vreemde geur uit het e-Screen komt.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Als het e-Screen is ingeschakeld maar er geen beeld verschijnt, haal dan onmiddellijk de stekker uit het stopcontact.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Haal de stekker onmiddellijk uit het stopcontact als er water op het scherm is gemorst of als er iets in het e-Screen is gevallen.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Haal de stekker onmiddellijk uit het stopcontact als het e-Screen is gevallen of als de behuizing is beschadigd.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Als de voedingskabel of stekker is beschadigd of heet wordt, zet de netschakelaar van het scherm dan uit. Laat de stekker afkoelen en verwijder deze uit het apparaat.

Als u het e-Screen met een beschadigd snoer of hete stekker blijft gebruiken, kan dit brand of een elektrische schok veroorzaken. Neem voor een vervanging contact op met uw dealer.

2.2. INSTRUCTIES VOOR DRAGEN EN VERPLAATSEN

Het product verplaatsen:

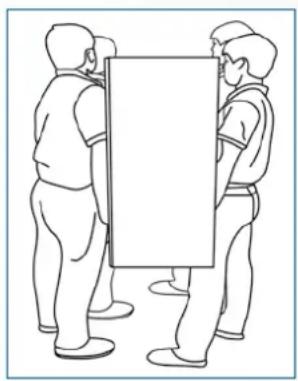

Het product dient door ten minste vier mensen gedragen te worden. Als u probeert het alleen te verplaatsen, kan het scherm vallen en/of ernstig letsel veroorzaken. Als u het product in de transportdoos verplaatst, dient u de doos aan de witte handgrepen op te tillen.

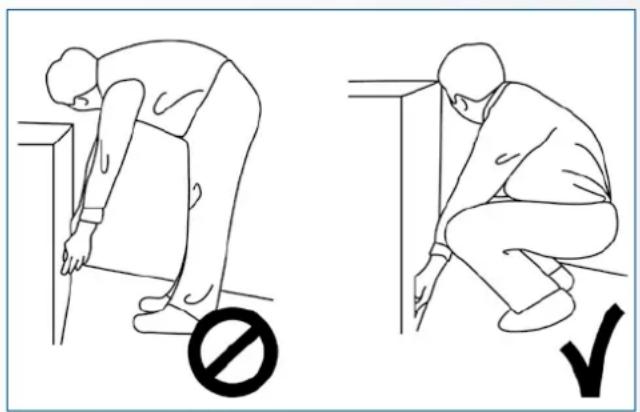

Dit product is zwaar. Volg de juiste heftechnieken, zoals hieronder afgebeeld. Zo voorkomt u letsel.

Niet installeren in een omgeving met een hoge temperatuur.

Als het e-screen in hoge temperaturen of direct zonlicht wordt gebruikt, kunnen onderdelen of de behuizing vervormen of beschadigd worden, wat oververhitting of een elektrische schok kan veroorzaken.

Niet installeren in een omgeving met hoge luchtvochtigheid.

Dit kan oververhitting of een elektrische schok veroorzaken.

Niet installeren in de buurt van warmtebronnen zoals radiatoren, heteluchtroosters, kachels of andere apparaten die warmte produceren.

Dit kan brand of een elektrische schok veroorzaken.

Het elektrische vermogen van stopcontacten en kabels nooit overschrijden.

Geen verlengsnoer gebruiken, dit kan brand of een elektrische schok veroorzaken.

De stekker nooit in een stopcontact met een spanning anders dan 100\~240 VAC steken.

Dit kan brand of een elektrische schok veroorzaken.

• Nooit beschadigde stekkers of ondeugdelijke contacten gebruiken.
• Nooit een ongeschikte stekker gebruiken. Dit kan brand of een elektrische schok veroorzaken.

Het e-screen niet op een instabiele plank of een ander instabiel oppervlak neerzetten.

Het kan dan omvallen en letsel veroorzaken.

Plaats het apparaat uitsluitend op een horizontaal, stabiel en vlak oppervlak.

Nooit voorwerpen op het e-screen neerzetten.

• Als het e-screen wordt afgedekt of als de ventilatieopeningen zijn geblokkeerd, kan het oververhit raken en brand veroorzaken.
• Als er metaal of vloeistoffen in het e-screen terechtkomen, kan dit tot brand of een elektrische schok leiden.
• Plaats geen zware voorwerpen op het scherm; deze kunnen vallen en letsel veroorzaken.
• Zorg altijd voor een afstand van minstens 10 cm tussen het e-screen, de en/of andere voorwerpen, zodat er voldoende ventilatie is.

Het e-Screen nooit verplaatsen als dit nog aan de voedingskabel en AV-kabels is gekoppeld.

• Verwijder de stekker uit het stopcontact en verwijder alle overige kabels voordat u het e-Screen wilt verplaatsen.

• Er zijn minstens 4 mensen nodig om het e-Screen uit te pakken of te dragen. Zorg ervoor dat het scherm altijd rechtop wordt gedragen.

• Vervoer het e-Screen rechtop. Leg het niet met het scherm naar boven of beneden gericht neer.

• Ga altijd voorzichtig om met het e-Screen. Laat het niet vallen.

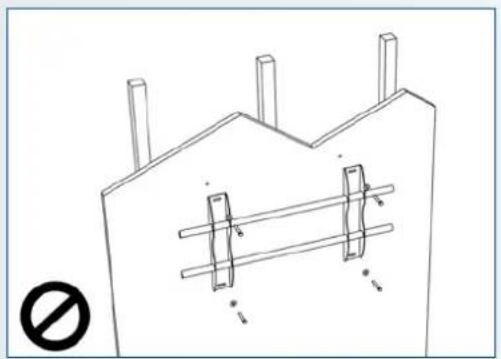

2.4. VEILIGHEIDSMAATREGELEN VOOR WANDBEVESTIGING

1. Bevestig de beugel stevig aan een degelijke wand of pilaar. Het scherm is zwaar en zou anders kunnen vallen.

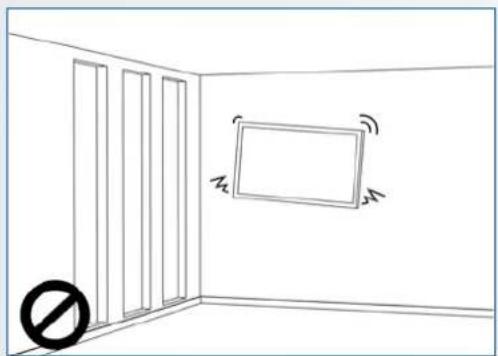

1. Na installatie niet hard aan het scherm trekken en dit niet schudden.

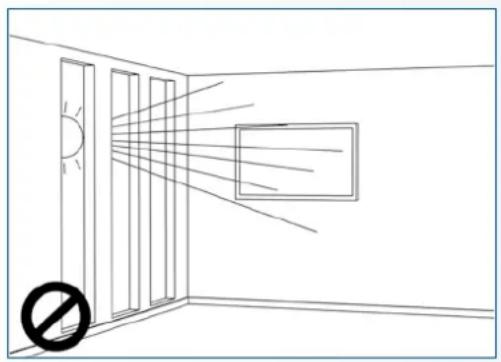

1. Monteer de schermen niet in direct zonlicht of in warme of vochtige omgevingen.

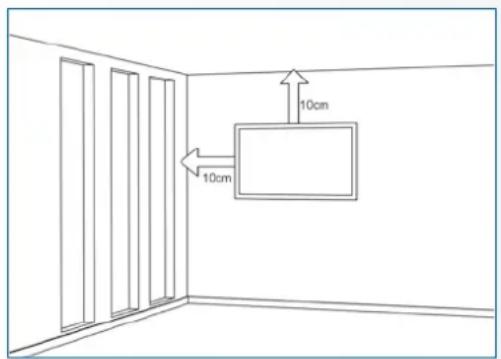

1. Monteer de beugel op een afstand van meer dan 10 cm vanaf de zijkant van de wand; uitsluitend verticaal (niet schuin) installeren.

Mocht u tijdens de installatie problemen ervaren, neem dan contact op met uw leverancier voor assistentie. Nooit proberen om het e-screen zelf te repareren of open te maken.

Als u dat toch doet, kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Bescherm de voedingskabel en gebruik deze altijd op juiste wijze.

• Zorg dat de voedingskabel en/of de stekker nooit tussen harde oppervlakken bekneld raken.
• Trap niet op de voedingskabel en/of de stekker.
• Sluit de voedingskabel eerst op het scherm aan en steek pas dan de stekker in het stopcontact.
• Het gebruik van een niet-originele voedingskabel kan schade aan het scherm, brand of electrische schokken veroorzaken.

Gebruik van verlengsnoeren (niet aanbevolen)

Als er een verlengsnoer moet worden gebruikt, controleer dan dat het spanningsbereik groter is dan het maximale stroomverbruik van het scherm. Als het spanningsbereik kleiner is dan dat van het scherm, zal het verlengsnoer oververhitten.

Gebruik het scherm niet tijdens onweersbuien.

Verwijder de stekker uit het stopcontact.

Nooit vloeistof op het e-screen gebruiken.

• Als er vloeistof op het e-screen is geknoeid, vraag dan een gediplomeerde reparateur om het product te controleren.
• Als er vloeistof op het scherm terecht is gekomen, reinig dit dan onmiddellijk met een zachte, droge doek.
• Gebruik nooit chemicaliën op het e-screen.
• Als er metaal of vloeistoffen in het e-screen terechtkomen, kan dit tot brand of een elektrische schok leiden

De stekker nooit met natte handen installeren of verwijderen.

Dit kan een elektrische schok veroorzaken.

Het e-screen van de elektrische voeding loskoppelen als het langere tijd niet gebruikt zal worden.

Anders kunnen de elektrische onderdelen voortijdig verslijten of kan er brand ontstaan.

Ga zorgvuldig met het e-screen om en voorkom beschadiging van het glas.

• Als het glas van het e-screen is gebroken, kan er vloeistof ontsnappen. Raak deze vloeistof niet aan.
• Als deze vloeistoffen in contact komen met huid of ogen, was het dan meteen weg met schoon water en neem contact op met een medisch professional.

Voorzorgsmaatregelen m.b.t. de batterijen van de afstandsbediening

• Gebruik alleen goedgekeurde AAA batterijen.
• Plaats de batterijen op juiste wijze tegen de polen, zoals aangegeven door de + en de -.
• Batterijen niet opnieuw opladen, verhitten, uit elkaar halen, kortsluiten of in vuur werpen.
• Nooit een combinatie van oude en nieuwe batterijen gebruiken.
• Nooit een combinatie van verschillende batterijtypen gebruiken (gebruik alleen het aanbevolen type).

2.6. REINIGEN

Haal de stekker uit het stopcontact alvorens het product te reinigen.

Doet u dat niet, dan kan dit een elektrische schok of schade veroorzaken.

Het oppervlak van het e-screen reinigen

• Wanneer het oppervlak van het e-screen vuil is, kunt u dit met een zachte, schone doek lichtjes afvegen.

• Als het oppervlak wat grondiger gereinigd moet worden, kunt u de doek iets bevochtigen.

• Voorkom dat er vloeistof in het e-screen terechtkomt; dit kan een elektrische schok of schade veroorzaken.

• Reinig het e-screen niet met alcohol, oplosmiddelen of ammoniak; dit kan het scherm beschadigen.

3. INHOUD VAN DE VERPAKKING

3.1. UITPAKKEN

• Het e-Screen is verpakt in beschermende transportkussens om het tijdens vervoer te beschermen.
• Bereid een stabiele, vlakke en schone ondergrond voor, in de buurt van een stopcontact, voordat u het scherm gaat uitpakken.

• Zet de doos met het scherm rechtop en open deze vanaf de bovenkant voordat u de bovenste transportkussens verwijdert.

• Stap 1: Verwijder de witte handgreep en snijd de banden door.

• Stap 2: Verwijder het bovenste transportkussen en haal de zak met accessoires uit de doos.

3.2. MEEGELEVERDE ACCESSOIRES

Artikel

IR afstandsbediening voor het OSD (Batterijen inbegrepen)

HDMI-kabel

USB-kabel type B-naar-A

Voedingskabel

2-in-1 stylus

2 x High precision stylus

Easyfix cable clips

USB-drive met user manual, UPDD driver (voor Apple computers) en de laatste firmware versie

4. INSTALLATIE

4.1. GEBRUIKSOMGEVING

Bij gebruik van e-screens mogen de omgevingstemperatuur en luchtvochtigheid de volgende waarden niet overschrijden:

• Bedrijfstemperatuur: -5°C tot 45°C
• Luchtvochtigheid: minder dan 90% RV (max.)

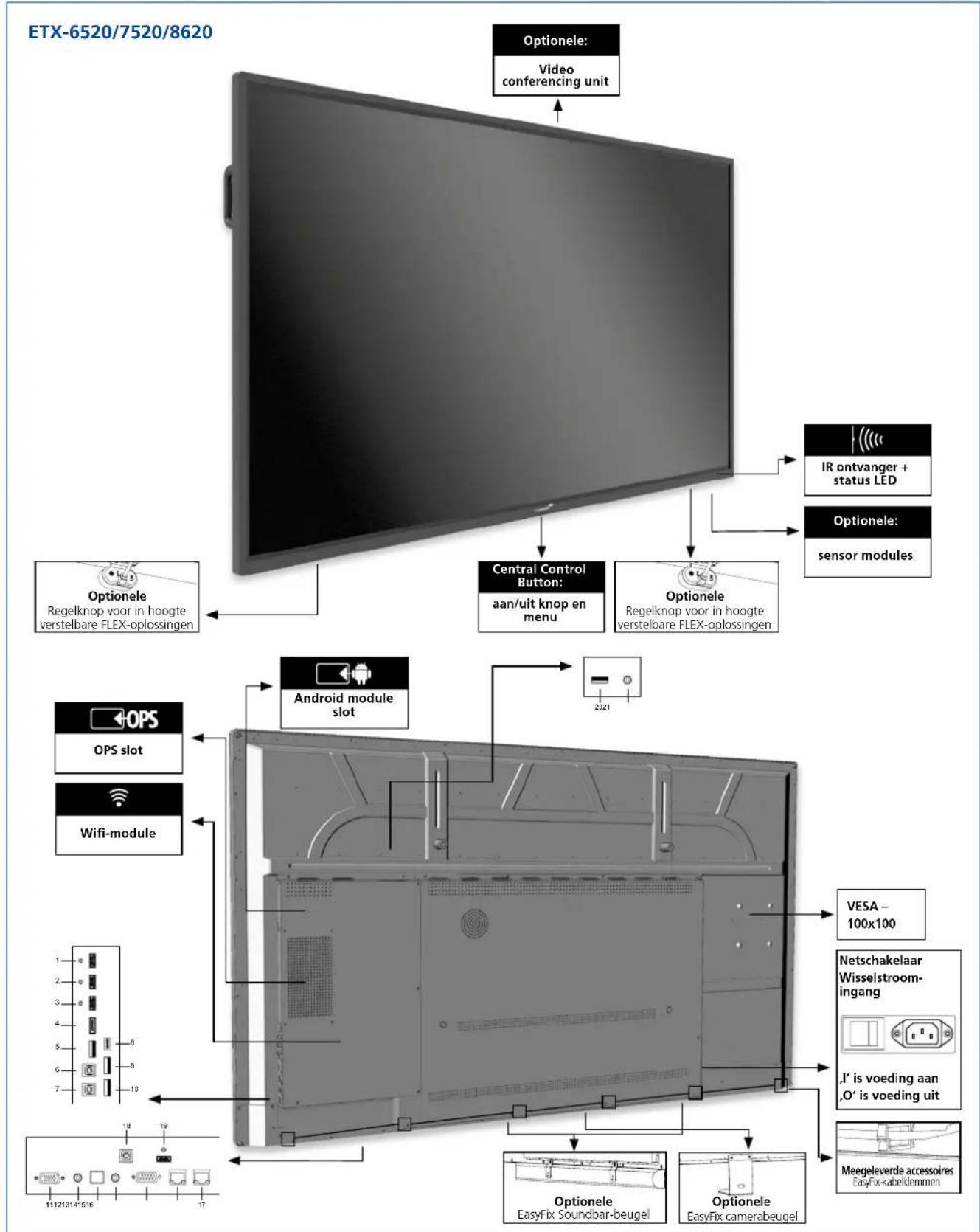

ETX-5520 Optionele: video conferencing unit Optionele: sensor modules Optionele Regelknop voor in hoogte verstelbare FLEX-oplossingen Central Control Button: aan/uit knop en menu Optionele Regelknop voor in hoogte verstelbare FLEX-oplossingen IR ontvanger + status LED Optionele Android module slot OPS slot Wifi-module VESA - 100x100 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Netschakelaar Wisselstroom-ingang ,I' is voeding aan ,O' is voeding uit Optionele EasyFix Soundbar-beugel Optionele EasyFix camerabeugel Meegleverde accessoires Easyfix-kaeiklemmen

ETX-6520/7520/8620 Optionele: Video conferencing unit Optionele: IR ontvanger + status LED Optionele: sensor modules Central Control Button: aan/uit knop en menu Optionele Regelknop voor in hoogte verstelbare FLEX-oplossingen Optionele Regelknop voor in hoogte verstelbare FLEX-oplossingen Android module slot 2021 VESA - 100x100 Netschakelaar Wisselstroom-ingang „I“ is voeding aan „O“ is voeding uit Meegeleverde accessoires EasyFix-kabelklemmen Android module slot OPS slot Wifi-module 1 2 3 4 5 6 7 18 19 111213141516 Optionele EasyFix Soundbar-beugel Optionele EasyFix camerabeugel

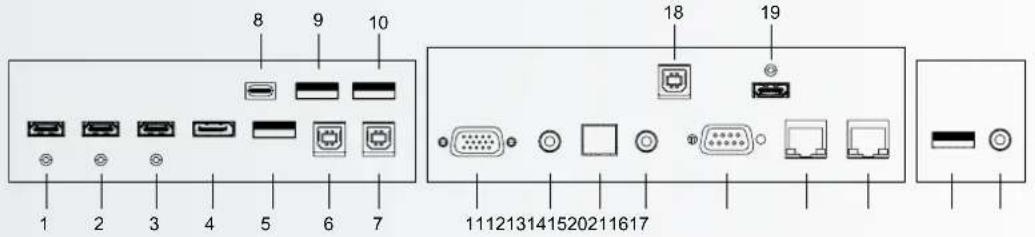

4.3. INGANGS- EN UITGANGSAANSLUITINGEN TABEL

8 9 10 1 2 3 4 5 6 7 18 19 111213141520211617

1	HDMI outKan gebruikt worden voor het aansluiten van een externe monitor.
2	HDMI (ARC)HDCP digitale video input voor ARC geschikte apparaten.
3	HDMI 2Voldoen aan HDCP. Digitale video-ingangen om HDMI-bronnen aan te sluiten.
4	DisplayPortVoldoet aan DisplayPort 1.2, 1.1a en DisplayPort-HDCP 1.1. SD/HD-ingang om SDTV-, EDTV- of HDTV-videobronnen aan te sluiten.
5	USB-A 2.0USB-A 2.0 poort voor het aansluiten van apparaten met een USB kabel. Ook gebruikt als service poort.
6	Touch USB 1Een standaard USB-poort van type B voor de touch-functionaliteit van het scherm. Wordt automatisch gekoppeld aan HDMI 1.
7	Touch USB 2Een standaard USB-poort van type B voor de touch-functionaliteit van het scherm. Gekoppeld aan HDMI 2, DisplayPort en VGA.
8	USB-CEen USB-C-poort die de stroomvoorziening, USB 3.0 en DisplayPort ondersteunt.Zorg ervoor dat er gecertificeerde kabels worden gebruikt die deze functies ondersteunen.
9-10	USB-A 3.0USB-A 3.0 poort voor het aansluiten van apparaten met een USB kabel.
11	VGA (D-Sub 15 pin)Verbindt componenten die RGB- of aansluitingen voor componentuitgangen hebben, zoals een personal computer

4.4. AFSTANDSBEDIENING

Label Omschrijving
	Aan / uit
	Terug
	Navigatie
	Selecteer / bevestig (in menu) of Freeze(press and hold in elke bron uitgezonderd Android)
	Menu / instellingen
	Home
	Bron selectie
	Verlaag het volumeniveau
	Schakelt het geluid uit
	Verhoogt het volumeniveau

4.4.1. De batterij van de afstandsbediening vervangen

1. Verwijder het batterijdeksel

Schuif het batterijdeksel naar achteren en til het er in de richting van de pijl af.

2. Plaats de batterijen

Plaats twee AAA batterijen met de positieve (+) en negatieve (-) polen in de juiste richting (zoals aangegeven in de afstandsbediening).

3. Sluit het batterijdeksel

Plaats het batterijdeksel in de richting van de pijl en klik het op zijn plaats.

1. Verwijder oude batterijen volgens de plaatselijk geldende voorschriften.
   II. Laat gebruikte, oude batterijen niet in de afstandsbediening zitten. De interne batterijvloeistof kan dan lekken en metaalroest of permanente beschadiging van de afstandsbediening veroorzaken.
   III. Gebruik batterijen uitsluitend volgens de instructies.

LET OP

Over de afstandsbediening

• Niet laten vallen, niet schudden en niet stoten.
  • Niet nat laten worden
  • Niet uit elkaar halen.

5. BEDIENING

Voordat u het scherm voor het eerst gebruikt, dient u het te updaten naar de nieuwste firmwareversie. ETX-e-screens kunnen op 2 manieren worden geüpdatet, Over-the-Air (internetverbinding vereist) of met behulp van een USB-drive.

Om te updaten naar de laatste firmwareversie opent u het Quick Launch-menu door op de centrale bedieningstoets van het e-Screen te drukken. Klik in dit menu op de knop instellingen om het instellingenmenu te openen.

Selecteer in het instellingenmenu, Apparaat' en vervolgens, Systeemupdates'. Het update-gedeelte is pincode-beveiligd (standaard pin = 0000).

1. Lokale update: Plaats een USB-stick met een update.zip-bestand (meegeleverd met het scherm) in de USB 2.0-poort aan de zijkant van het scherm. Selecteer 'lokale update' en selecteer de USB-stick. Het updateproces zal beginnen.
2. Over-the-Air update: Selecteer 'Online update'. Het systeem controleert of er een nieuwe firmwareversie beschikbaar is. Als er een nieuwere versie beschikbaar is, vraagt het systeem om een update. Bevestig dit, waarna het updateproces zal starten.

VOOR VEELGESTELDE VRAGEN KUNT U TERECHT OP:

Zorg ervoor dat het display is aangesloten op een stopcontact met de meegeleverde voedingskabel. Zet de AC-schakelaar op „l“. De monitor staat in de stand-by-modus (aangegeven door een rood lampje).

Om het display in te schakelen, drukt u één keer op de centrale bedieningsknop of drukt u op de aan/uit-knop van de afstandsbediening.

Om de monitor uit te schakelen, houdt u de centrale bedieningsknop 2 seconden ingedrukt of drukt u op de aan/uit-knop van de afstandsbediening. Het display schakelt over naar de stand-bymodus.

Om de stroom volledig uit te schakelen, zet u de AC-schakelaar op „O“ of haalt u de stekker uit het stopcontact.

Door één keer op de knop Central Command te drukken, wordt het Quick Launch-menu geopend. Vanuit dit aanpasbare menu zijn de meest gebruikte functies van het scherm snel toegankelijk.

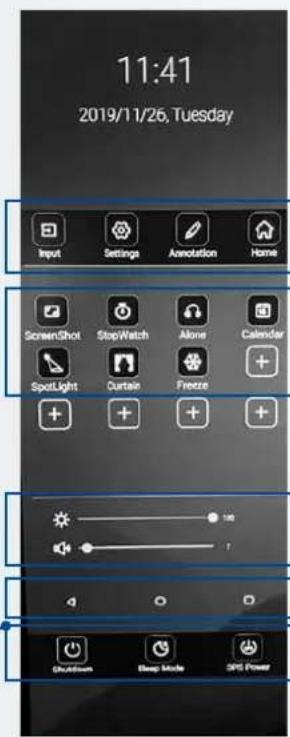

11:41 2019/11/26, Tuesday Input Settings Annotation Home ScreenShot StopWatch Alone Calendar SpotLight Curtain Freeze + + + + 105 7 Choudness Sleep Mode GPS Power

• Input: Klik om de gewenste ingang / bron te selecteren
• Instellingen: Opent het instellingenmenu (zie 5.4)
• Annotatietool
  • Home: Opent de Android Launcher

Input Settings Annotation Home ScreenShot StopWatch Alone Calendar SpotLight Curtain Freeze + + + + 100 7 CluckUp Sleep Mode GPS Power

• Screenshot: maakt een instant screenshot en slaat deze op in het bestandssysteem, of wanneer een USB-stick (in een USB 3.0-poort) op de USB-stick wordt geplaatst.
• Stopwatch: Opent een klokscherm met timer, stopwatch en alarmfunctie
• Alleen: Schakelt het scherm uit, maar blijft audio afspelen. Maak het scherm wakker door het met 2 vingers aan te raken.
  • Kalender: Opent een Kalender
• Spotlight: Activeert een spotlight. Spotlight kan worden verplaatst, vergroot of verkleind.
  • Gordijn: Activeert de gordijnfunctie.
• Bevriezen: Bevriest het scherm. Ontvorst door opnieuw op het Freezeicoontje te drukken.

Aan/uit-knopjes:

• Afsluiten: sluit het scherm af en indien van toepassing de OPS-computer.
• Slaapmodus: induceert een modus waarin het scherm en de audio worden uitgeschakeld, maar van waaruit het scherm in een handomdraai kan herstellen door het scherm met 2 vingers aan te raken, of door op de centrale bedieningsknop te drukken.
• OPS-stroom: Schakelt de OPS-computer in of uit.

•Helderheidsregelaar

•Volumeschuifregelaar

Actie-knopjes:

• < Terug / vorig scherm
•OHome(Legamaster-draagraket)
- □ Overzicht: Toont alle open apps en stelt gebruikers in staat om snel tussen de apps te wisselen, of om alle open apps in een keer te sluiten.

5.3. FLOAT MENU

Er verschijnt een float menu wanneer u van de onderste rand van het scherm naar boven veegt.

In dit drijfmenu zijn 3 actieknoppen te vinden met de volgende functionaliteit:

Terug: brengt u terug naar het vorige scherm
Home: brengt u terug naar het startscherm van de Legamaster Launcher
Overzicht: Toont alle open apps en stelt gebruikers in staat om snel tussen de apps te wisselen, of om alle open apps in één keer te sluiten.

5.4. SETTINGS MENU

Hieronder vindt u een volledig overzicht van het instellingenmenu van de ETX-XX20 e-Screen, samen met een uitleg van de instellingen.

De ETX-xx20 (PLUS) e-Screens kunnen worden geüpdatet met een nieuwe firmwareversie. Updates kunnen worden gedaan met behulp van een USB-drive of 'over-the-air'.

5.5.1 Het e-Screen updaten met behulp van een USB-drive

Laad het update.zip-bestand op een USB-stick en steek het in de USB 2.0-poort aan de zijkant van het ETX e-Screen. Ga naar het instellingenmenu van het ETX e-Screen. Selecteer in het gedeelte, Overige' van het menu, Apparaat'. Selecteer, Systeemupdates'. en kies voor, lokale update'. Voer de pincode in die voor het systeem is ingesteld en selecteer vervolgens de USB-drive met het update.zip-bestand. Volg de aanwijzingen tot je klaar bent.

Na het voltooien van het updateproces, gelieve het systeem volledig uit te schakelen (met behulp van de AC-schakelaar).

5.5.2 Het e-Screen, over-the-air' updaten

Zorg ervoor dat het ETX e-Screen een actieve internetverbinding heeft. Ga naar het instellingenmenu van het ETX e-Screen. Selecteer in het gedeelte 'Overige' van het menu 'Apparaat'. Selecteer 'Systeemupdates' en kies 'online update'. Ga naar de pincode die voor het systeem is ingesteld. Het systeem zal controleren op beschikbare updates. Wanneer een nieuwere firmwareversie beschikbaar, klik op de 'download'-knop om het updateproces te starten.

OPMERKING: controleer of de juiste server-URL is ingevoerd.

Na het voltooien van het updateproces, gelieve het systeem volledig uit te schakelen (met behulp van de AC-schakelaar).

5.6. ANDROID AAN- EN UITZETTEN

ETX-XX20 (PLUS) e-Screens bieden gebruikers de mogelijkheid om Android uit te schakelen. Om Android uit te schakelen of in te schakelen, gebruikt u de afstandsbediening controle die bij het scherm wordt geleverd.

(langzaam) Druk op: Bron / Links / Rechts / Plus / Minus

Een promt zal verschijnen (Androïde inschakelen); selecteer AAN om Androïde in te schakelen, druk op UIT om Androïde uit te schakelen.

OPMERKING: het uitschakelen van Android beperkt de functionaliteiten van het scherm. Sommige instellingen kunnen niet worden geopend of gewijzigd nadat Android is uitgeschakeld.

6. TOUCH-BEDIENING

U kunt hiervoor geschikte apparaten bedienen gebruikmakend van de touch-functionaliteit van het e-screen. Hiervoor is een verbinding van het e-screen met het apparaat nodig doormideel van een (meegeleverde) USB kabel:

1. Verbind de bron met het e-screen gebruikmakend van een video-kabel (VGA / HDMI / Displayport)
2. Gebruik de meegeleverde USB kabel om de bron met het scherm te verbinden, waarbij de USB-A connector op de bron, en de USB-B connector op het e-screen aangesloten wordt.
3. Zet zowel het scherm als de bron aan. Het kan 5 seconden duren voordat de touch-functionaliteit actief wordt.

4. Wanneer een geschikte USB-C naar USB-C kabel wordt gebruikt, zijn video, power-delivery en touch-connectiviteit bemand over 1 kabel.

5. SPECIFICATIES

PRODUCT LOGISTIEK	ETX-8620 ETX-7520 ETX-6520 ETX-5520
Verpakkingsmaat 2139x1363x231 1875x1186x231 1676x1097x231 1414x901x232
Bruto gewicht 85 75,8 56 45
Product SAP / EAN / KEA	868007000 / 8713797092500 / 7-803120-86	868006000 / 8713797092494 / 7-803120-75	868005000 / 8713797092487 / 7-803120-65	868004000 / 8713797092470 / 7-803120-55
PRODUCT SPECIFICATIES
Maat diagonaal 86" (85.6") 75" (74.52") 65" (64.53") 55" (54.64")
Paneeltechniek TFT LCD TFT LCD TFT LCD TFT LCD
Schemresolutie 3840 x 2160 3840 x 2160 3840 x 2160 3840 x 2160
Helderheid	350 cd / m2	350 cd / m2	350 cd / m2	350 cd / m2
Contrastverhouding	1200 : 1	4000:1	4000:1	4000:1
Responstijd	8 ms	8 ms	9 ms	9 ms
Beeldfrequentie	60 Hz	60 Hz	60 Hz	60 Hz
Kijkhoek (H / V)	178° / 178°	178° / 178°	178° / 178°	178° / 178°
Maat diagonaal	1.07B (10-bit)	1.07B (10-bit)	1.07B (10-bit)	1.07B (10-bit)
Paneeltechniek	Direct LED	Direct LED	Direct LED	Direct LED
Duurzaamheid	>40.000 Hours	>40.000 Hours	>40.000 Hours	>40.000 Hours
Schermorientatie	Landscape	Landscape	Landscape / Portrait	Landscape / Portrait
CPU	ARM Cortex A73x2; Cortex A53x2	ARM Cortex A73x2; Cortex A53x2	ARM Cortex A73x2; Cortex A53x2	ARM Cortex A73x2; Cortex A53x2
GPU	G51MP4	G51MP4	G51MP4	G51MP4
Besturingssysteem	Android 8.0	Android 8.0	Android 8.0	Android 8.0
Geheugen	4 GB	4 GB	4 GB	4 GB
On-Board Opslag	32GB	32GB	32GB	32GB
Touch-technologie	High Precision Advanced Infrared	High Precision Advanced Infrared	High Precision Advanced Infrared	High Precision Advanced Infrared
Aantal touch-punten	32 Point ∅5 point ∅3mm	32 Point ∅5 point ∅3mm	32 Point ∅5 point ∅3mm	32 Point ∅5 point ∅3mm
Responstijd	<= 10 ms	<= 10 ms	<= 10 ms	<= 10 ms
Aanraakprecisie	>= ∅ 3 mm	>= ∅ 3 mm	>= ∅ 3 mm	>= ∅ 3 mm
Touch-resolutie	32771 x 32768	32770 x 32768	32769 x 32768	32768 x 32768
Ingangsconnectoren	HDMI 2.0 ARC x 1 / HDMI 2.0 x 2 / DisplayPort x 1 / USB-A 3.0 x 3 + 2.0 x 1 / USB-C x 1 / VGA + 3.5mm jack x 1 / RS-232C x 1 / LAN RJ45 x 2
Uitgangsconnectoren	HDMI (4k@60Hz) x 1 / Optical (SPDIF) out x 1 / 3.5mm audio jack x 1 / Touch-out USB-B x 3
OPS-slot	Ja	Ja	Ja	Ja
Android Slot stays	Ja	Ja	Ja	Ja
Wifi (pluggable / afneembare module)				802.11a/b/g/n/ac, Bluetooth v. 5
Audio Power Output (RMS)	15 W x 2 / 8 Ω	15 W x 2 / 8 Ω	15 W x 2 / 8 Ω	15 W x 2 / 8 Ω
Subwoofer	15 W	15 W	15 W	15 W
Product afmeting	1959.5x1140.2x89.3	1714.7x1002.8x89.3	1490.5x875.5x89.3	1285.5x766.2x90
Netto gewicht	66 55,9		43 34,3
VESA Montage-interface	600 x 800 (mm), M8 Screw. Supplied with mounted 400x600 adapter		400 x 600 (mm), M8 Screw	400 x 400 mm, M8 Screw
Glas	4mm Tempered Anti-Glare	4mm Tempered Anti-Glare	4mm Tempered Anti-Glare	4mm Tempered Anti-Glare
Netvoeding	AC 100-240 V 50 / 60 Hz	AC 100-240 V 50 / 60 Hz	AC 100-240 V 50 / 60 Hz	AC 100-240 V 50 / 60Hz
Stroomverbruik	360	295	160	125
Stroomverbruik (stand-by)	<= 0.5 W	<= 0.5 W	<= 0.5 W	<= 0.5 W
Stays ECO sensor	Ja	Ja	Ja	Ja
Bedrijfstemperatuur	0 - 40 °C	0 - 40 °C	0 - 40 °C	0 - 40 °C
Opslagtemperatuur	-20 - 60 °C	-20 - 60 °C	-20 - 60 °C	-20 - 60 °C
Bedrijfsvochtigheid	20 - 80 %RH (No Condensation)	20 - 80 %RH (No Condensation)	20 - 80 %RH (No Condensation)	20 - 80 %RH (No Condensation)
Opslagvochtigheid	10 - 90 %RH	10 - 90 %RH	10 - 90 %RH	10 - 90 %RH
Accessoires	afstandsbediening, HDMI kabel 5m, USB kabel 5m, High Precision stylus pack (2pcs), Double side stylus, EasyFix-kabelclips
PRODUCT LOGISTIEK	ETX-8620 PLUS ETX-7520 PLUS ETX-6520 PLUS
Verpakkingmaat 2139x1363x231 1875x1186x231 1676x1097x231
Bruto gewicht tbd tbd tbd
Product SAP / EAN / KEA	868034000 / 8713797092814 / 7-803120-86P	868033000 / 8713797092807 / 7-803120-75P	868032000 / 8713797092791 / 7-803120-65P
PRODUCT SPECIFICATIES
Maat diagonaal 86° (85.6°) 75" (74.52") 65" (64.53")
Paneeltechniek TFT LCD TFT LCD TFT LCD
Schermresolutie 3840 x 2160 3840 x 2160 3840 x 2160
Helderheid 350 cd / m	?	350 cd / m^2	350 cd / m^2
Contrastverhouding	1200 : 1	4000:1	4000:1
Responstijd	8 ms	8 ms	9 ms
Beeldfrequentie	60 Hz 60 Hz 60 Hz
Kijkhoek (H/V)	178° / 178° 178° / 178° 178° / 178°
Maat diagonaal	1.07B (10-bit)	1.07B (10-bit)	1.07B (10-bit)
Paneeltechniek	Direct LED	Direct LED	Direct LED
Duurzaamheid	>40.000 Hours	>40.000 Hours	>40.000 Hours
Schermoriëntatie	Landscape	Landscape	Landscape / Portrait
CPU	ARM Cortex A73x2; Cortex A53x2	ARM Cortex A73x2; Cortex A53x2	ARM Cortex A73x2; Cortex A53x2
GPU	G51MP4	G51MP4	G51MP4
Besturingssysteem	Android 8.0	Android 8.0	Android 8.0
Geheugen	4 GB	4 GB	4 GB
On-Board Opslag	32GB	32GB	32GB
Touch-technologie	High Precision Advanced Infrared	High Precision Advanced Infrared	High Precision Advanced Infrared
Aantal touch-punten	32 Point ∅5 point ∅3mm	32 Point ∅5 point ∅3mm	32 Point ∅5 point ∅3mm
Responstijd	<= 10 ms	<= 10 ms	<= 10 ms
Aanraakprecisie	>= ∅ 3 mm	>= ∅ 3 mm	>= ∅ 3 mm
Touch-resolutie	32771 x 32768	32770 x 32768	32769 x 32768
Ingangsconnectoren	HDMI 2.0 ARC x 1 / HDMI 2.0 x 2 / DisplayPort x 1 / USB-A 3.0 x 3 + 2.0 x 1 / USB-C x 1 / VGA + 3.5mm jack x 1 / RS-232C x 1 / LAN RJ45 x 2
Uitgangsconnectoren	HDMI (4k@60Hz) x 1 / Optical (SPDIF) out x 1 / 3.5mm audio jack x 1 / Touch-out USB-B x 3
OPS-slot	Ja Ja Ja
Android Slot stays	Ja Ja Ja
Wifi (pluggable / afneembare module)			802.11a/b/g/n/ac, Bluetooth v. 5
Audio Power Output (RMS)	15 W x 2 / 8 Ω	15 W x 2 / 8 Ω	15 W x 2 / 8 Ω
Subwoofer	15 W	15 W	15 W
Product afmeting	1959.5x1140.2x89.3	1714.7x1002.8x89.3	1490.5x875.5x89.3
Netto gewicht	tbd tbd tbd
VESA Montage-interface	600 x 800 (mm), M8 Screw. Supplied with mounted 400x600 adapter	600 x 800 (mm), M8 Screw. Supplied with mounted 400x600 adapter	400 x 600 (mm), M8 Screw
Glas	2mm Optical Bonded Tempered Anti-Glare	2mm Optical Bonded Tempered Anti-Glare	2mm Optical Bonded Tempered Anti-Glare
Netvoeding	AC 100-240 V 50 / 60 Hz	AC 100-240 V 50 / 60 Hz	AC 100-240 V 50 / 60 Hz
Stroomverbruik	360	295	160
Stroomverbruik (stand-by)	<= 0.5 W	<= 0.5 W	<= 0.5 W
Stays ECO sensor	Ja Ja Ja
Bedrijfstemperatuur	0 - 40 °C	0 - 40 °C	0 - 40 °C
Opslagtemperatuur	-20 - 60 °C	-20 - 60 °C	-20 - 60 °C
Bedrijfsvochtigheid	20 - 80 %RH (No Condensation)	20 - 80 %RH (No Condensation)	20 - 80 %RH (No Condensation)
Opslagvochtigheid	10 - 90 %RH 10 - 90 %RH		10 - 90 %RH
Accessoires	afstandsbediening, HDMI kabel 5m, USB kabel 5m, High Precision stylus pack (2pcs), Double side stylus, EasyFix-kabelclips

Het scherm gebruikt een eenvoudig, op tekst gebaseerd besturingsprotocol om verzoeken van besturingsapparaten te ontvangen en op deze apparaten te reageren. Dit hoofdstuk beschrijft hoe berichten worden verzonden via een seriële koppeling tussen het scherm en een geautomatiseerd systeem of een bedieningssysteem, of een pc waarop een schermemulatieprogramma draait, zoals Windows® HyperTerminal of Tera Term.

9.2. AANSLUITING EN CONFIGURATIE VAN RS-232-POORT

Sluit uw besturingssysteem of pc aan op de RS-232-ingang van het scherm.

Configureer de serièle poort van de RS-232-controller of pc als volgt: Baud rate: 115200, 8bit, non parity, 1 stop bit.

9.3. RS232 INTERFACE

Default Port settings > Baudrate: 115200, Bits:8,Parity: None, Stopbit-1
Main Item Control	Item Commando Type	Write / Read	Value in HEX Reply in HEX	Format: STX data ETX (STX=start text / ETX = end tekst)	Reply in Ascii Range	Note
Power Control and input source	Power control	Power OFF W 02 50 57 44 3A 30 30 30 03	4F 4B OK
		Power ON W 02 50 57 44 3A 30 30 31 03	4F 4B OK
		Get Power status R 02 50 57 44 3A 3F 03	02 xx 03 Only second		nibble of byte	0-1	0 = power OFF 1 = Power ON
	Backlight	Screen off (Blank)	W 02 42 4C 54 3A 30 30 30 03	4F 4B	OK
		Screen on (Blank) W 02 42 4C 54 3A 30 30 31 03	4F 4B OK
		Get Screen Status (blank)	R 02 42 4C 54 3A 3F 03	02 xx 03	Only second nibble of byte	0-1	0 = screen OFF 1 = Screen ON
		Backlight Level	W 02 42 4C 56 3A 3x 3x 3x 03	4F 4B	OK	0 ~ 100	x = 0-9 Example: 30 30 30 = 0 30 35 30 = 50 31 30 30 = 100
		Get Backlight Level	R 02 42 4C 56 3A 3F 03	02 xx xx xx 03	Only second nibble of each byte	0 ~ 100
	Input source	HDMI 1	W 02 49 4E 50 3A 30 30 38 03	4F 4B	OK
		HDMI 2	W 02 49 4E 50 3A 30 30 39 03	4F 4B OK
		HDMI 3	W 02 49 4E 50 3A 30 31 30 03	4F 4B OK
		OPS (PC)	W 02 49 4E 50 3A 30 30 34 03	4F 4B OK
		Display Port	W 02 49 4E 50 3A 30 31 32 03	4F 4B OK
		USB-C	W 02 49 4E 50 3A 30 31 36 03	4F 4B OK
		VGA	W 02 49 4E 50 3A 30 30 35 03	4F 4B OK
		Get Current Source	R 02 49 4E 50 3A 3F 03	02 xx xx 03	Only second nibble of byte 5, 8, 9, 10, 12, 14, 16		5 = VGA 8 = HDMI1 9 = HDMI2 10 = HDMI3 12 = DP 14 = OPS 16 = USB-C
Picture	Picture	Set Picture Mode	W 02 50 49 43 3A 3F 03	4F 4B	OK	x = 0-3	30 = Dynamic 31 = Standard 32 = Soft 33 = User
		Get Picture mode R 02 50 49 43 3A 3F 03	02 xx 03 Only second		nibble of byte	x = 0-3 0 = Dynamic 1 = Standard 2 = Soft 3 = User
	Freeze	Freeze	W 02 4B 45 59 3A 30 33 35 03 4F 4B OK
Audio Control	Volume	Volume Down	W 02 4B 45 59 3A 30 31 33 03 4F 4B OK
		Volume UP	W 02 4B 45 59 3A 30 31 32 03 4F 4B OK
		Sel Volume Level	W 02 56 4F 4C 3A 3x 3x 3x 03	4F 4B	OK	0 - 100	x = 0-9 Example: 30 30 30 = 0 30 35 30 = 50 31 30 30 = 100
		Get Volume Level	R 02 56 4F 4C 3A 3F 03	02 xx xx xx 03	Only second nibble of each byte	0 - 100
	Mute	Mute	W 02 4D 55 54 3A 30 30 30 03	4F 4B OK	OK
		Unmute	W 02 4D 55 54 3A 30 30 30 03	4F 4B OK
	Sound mode	Sound mode	W 02 53 4E 44 3A 3F 03	4F 4B	OK	0-4	30 = Standard 31 = Music 32 = Movie 33 = Sport 34=User
		Get Sound mode R 02 53 4E 44 3A 3F 03	02 xx 03 Only second		nibble of Byte	0-4	0 = Standard 1 = Music 2 = Movie 3 = Sport 4=User

Default Port settings > Baudrate: 115200, Bits:8,Parity: None, Stopbit:1
Commands Keys Menu W 02 4B 45 59 3A 30 31 34 03 4F 4B OK
			Home W 02 4B 45 59 3A 30 36 30 03 4F 4B OK
			Back W 02 4B 45 59 3A 30 31 36 03 4F 4B OK
			Screenshot W 02 4B 45 59 3A 30 36 32 03 4F 4B OK
			Input key W 02 4B 45 59 3A 30 32 32 03 4F 4B OK
			Infor Key W 02 4B 45 59 3A 30 32 34 03 4F 4B OK
			1 W 02 4B 45 59 3A 30 30 31 03 4F 4B OK
			2 W 02 4B 45 59 3A 30 30 32 03 4F 4B OK
			3 W 02 4B 45 59 3A 30 30 33 03 4F 4B OK
			4 W 02 4B 45 59 3A 30 30 34 03 4F 4B OK
			5 W 02 4B 45 59 3A 30 30 35 03 4F 4B OK
			6 W 02 4B 45 59 3A 30 30 36 03 4F 4B OK
			7 W 02 4B 45 59 3A 30 30 37 03 4F 4B OK
			8 W 02 4B 45 59 3A 30 30 38 03 4F 4B OK
			9 W 02 4B 45 59 3A 30 30 39 03 4F 4B OK
			0 W 02 4B 45 59 3A 30 30 30 03 4F 4B OK
			OK W 02 4B 45 59 3A 30 31 35 03 4F 4B OK
			W 02 4B 45 59 3A 30 31 39 03 4F 4B OK
			W 02 4B 45 59 3A 30 32 30 03 4F 4B OK
			W 02 4B 45 59 3A 30 31 37 03 4F 4B OK
			W 02 4B 45 59 3A 30 31 38 03 4F 4B OK
Lock Options Touch Touch Lock		W 02 55 53 57 3A 30 30 34 03 4F 4B OK
		Touch Unlock	W 02 55 53 57 3A 30 30 35 03 4F 4B OK
		Get Touch Lock Status	R	02 55 53 57 3A 3F 03	02 xx 03	Only second nibble of byte	4-5	4 = Touch Lock ON5 = Touch Lock OFF
		Keypad Lock	W 02 55 41 44 3A 30 30 31 03 4F 4B OK
		Keypad Unlock	W 02 55 41 44 3A 30 30 30 03 4F 4B OK
		Get Keypad Lock Status	R	02 50 41 44 3A 3F 03	02 xx 03	Only second nibble of byte	0-1	0 = Keypad lock OFF1 = Keypad Lock ON
		Remote Lock	W	02 49 52 4C 3A 30 30 31 03	4F 4B	OK	0-1
		Remote Unlock	W 02 49 52 4C 3A 30 30 30 03 4F 4B OK
		Get Remote Lock Status	R	02 49 52 4C 3A 3F 03	02 xx 03	Only second nibble of byte	0-1	0 = Remote Lock OFF1 = Remote Lock ON
Screen Info	Lan	Get Ethernet Mac Adress	R	02 4D 41 43 3A 3F 03	4D 41 43 3A xx xx xx xx xx xx xx	MAC: ,adres'		ex:0:15:45:F3:12:BA
	Software	Get Software Version	R	02 46 56 52 3A 3F 03	46 56 52 3A xx xx xx xx xx xx xx	FVR: 'version'		ex:FVR:568PH0009A1002
		Get Software Date	R	02 46 56 54 3A 3F 03	46 56 54 3A xx xx xx xx xx xx xx	FVT:'date' ex: FVT:20200218
		Get Model	R	02 4D 44 54 3A 3F 03	4D 44 54 3A xx xx xx xx xx xx xx	MDT: ,model'		ex:MDT:LegamasterETX6520 e-Screen
	Panel	Get Panel ID	R	02 50 49 44 3A 3F 03	02 xx xx xx 03	Only second nibble of each byte		Example: if ID =16 xx xx xx = 016
		Get Panel information	R	02 50 4E 4C 3A 3F 03	50 4E 4C 3A xx xx xx xx xx xx xx xx	PNL: 'panel'		panel in ascii
	Time	Get Total Work Time	R	02 53 53 53 3A 3F 03	53 53 53 3Axx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxgg	02 50 49 44 3A 3F 03	02 50 49 44 3A 3F 03	02 xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx	SSS: ,hours':inute': 'seconds'		SSS:00101:44:07

10. PROBLEMEN OPLOSSEN

VOOR VEELGESTELDE VRAGEN, HET OPLOSSEN VAN PROBLEMEN EN TIPS EN TRUCS, GA DAN LANGS.

www.faq.legamaster.com

11. NALEVING VAN WET- EN REGELGEVING

FCC:

FCC CFR Titel 47 Deel 15 Subdeel B

CB:

IEC62368-1

CE:

EN55032

EN55035

EN61000-3-2

EN61000-3-3

EN62368

12. BIJLAGE

12.1. AFMETINGEN

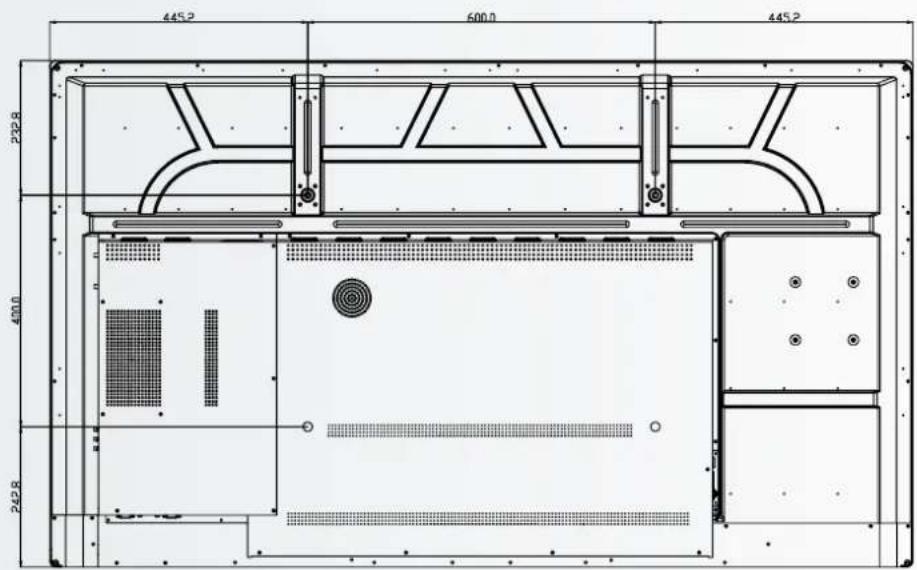

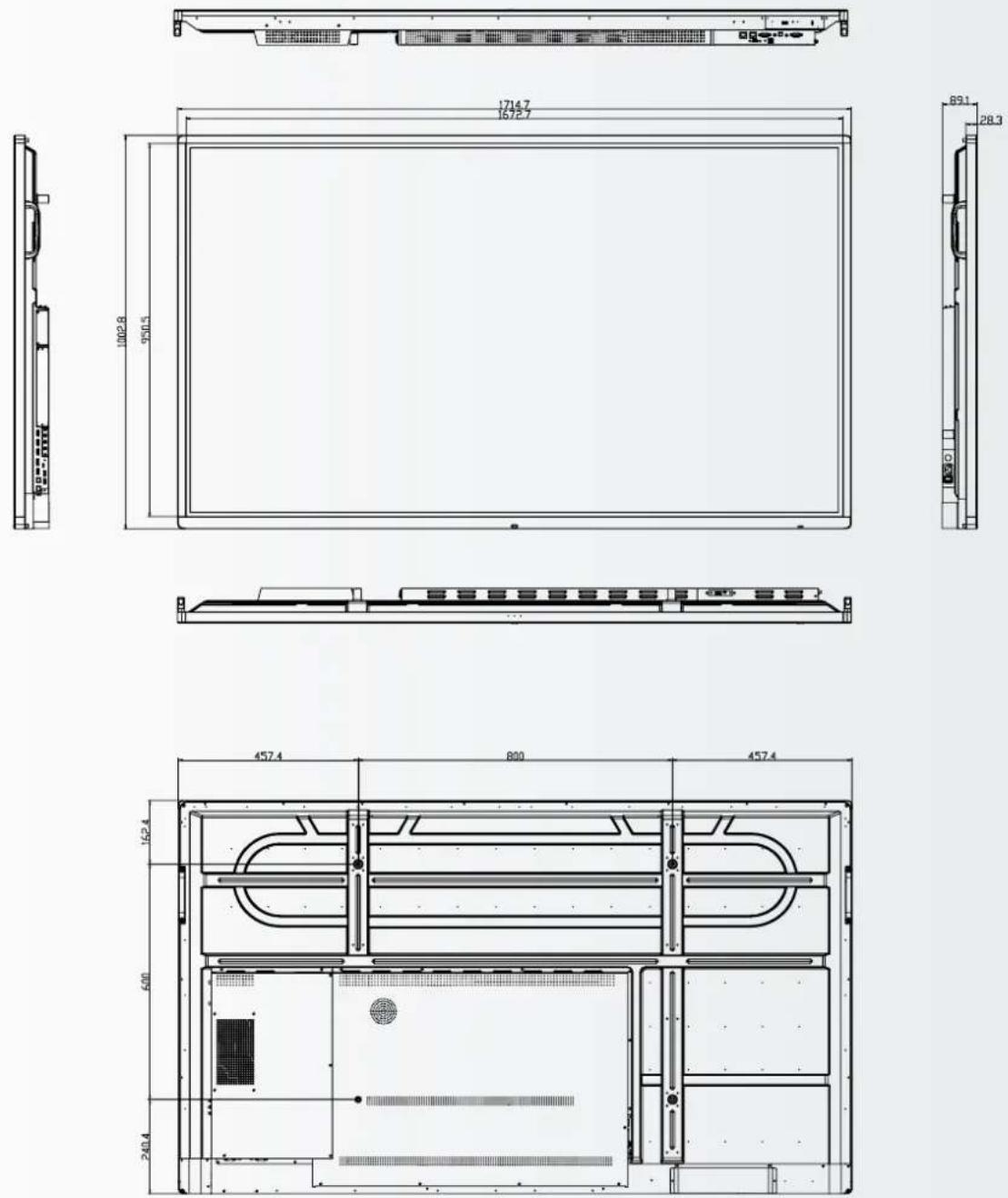

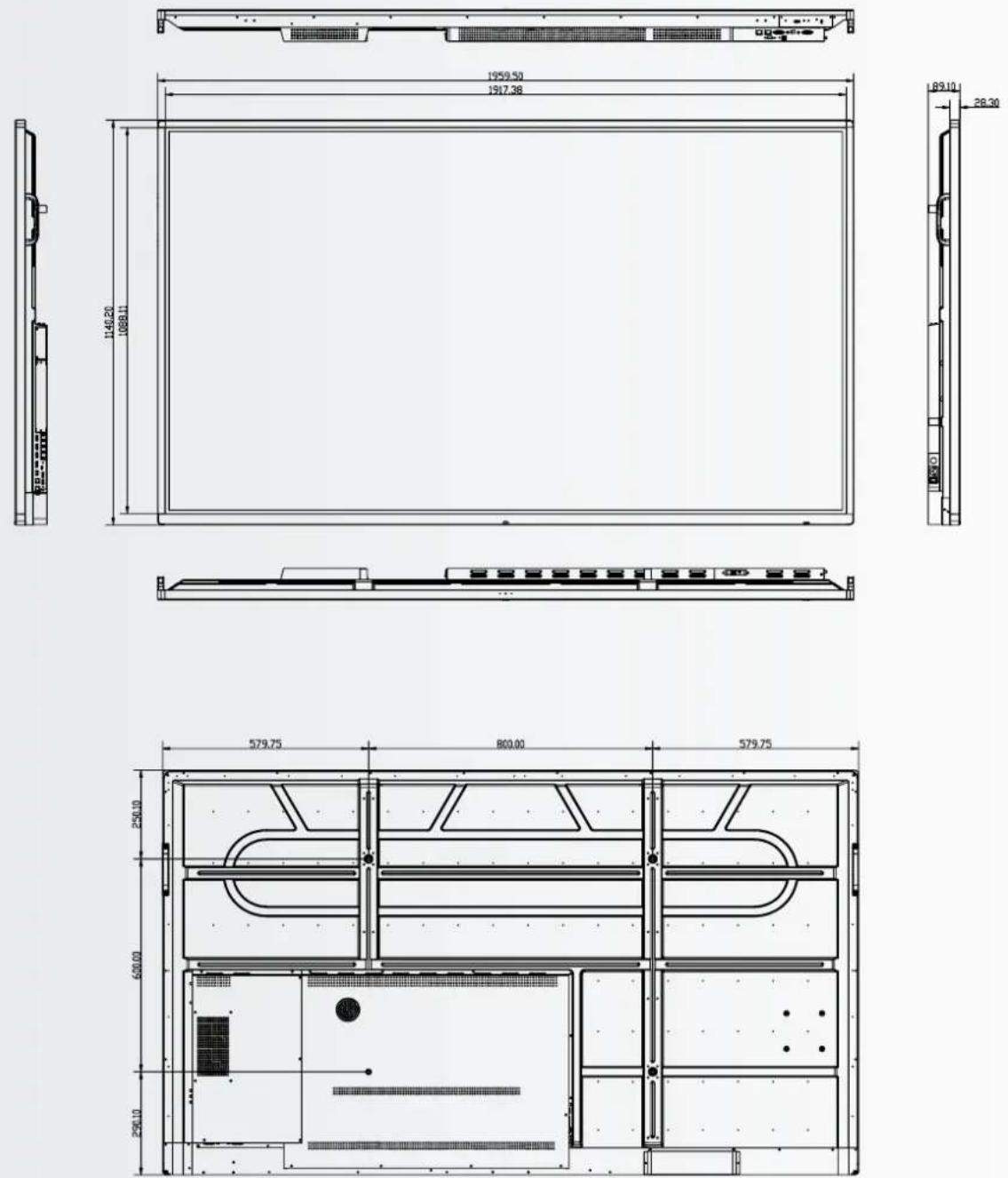

De volgende illustratie toont de algemene afmetingen van het scherm:

ETX-5520

ETX-6520

4452 6000 4452 2228 4000 2428

ETX-7520

ETX-8620

13. ACCESSOIRES

CING UNIT

Het ETX e-Screen verandert direct in een volledig videoconferencing scherm.

• Camera-resolutie: 1920x1080 / 1280x720 @ 30 hz
• Pixels: 2 miljoen
  • Hoek (diagonaal): 85®
• 4 microfoonserie, afstand tot de stemopname tot 8 meter
  • Automatische Echo Annulering
  • Macht: DC 5V±0.2V, 60 Hz // 370 mA
• Ondersteunde besturingssystemen: Windows / Android

13.1.2 Installatie

• Gebruik de 2 schroeven en bevestig het toestel aan de bovenste rand van de ETX-XX20 (PLUS) e-Screen.
• Sluit de USB-kabel aan op de bovenste USB-sleuf (nr. 20).
• Sluit de audiokabel aan op de bovenste audio-in poort (nr. 21).

13.1.3 Werking

- Het apparaat is plug-and-play, open elke toepassing op Android, OPS of een aangesloten PC.

13.2. EASYFIX PROXIMITY SENSOR13.1. EA

Laat het ETX e-Screen schakelen tussen slapen en wakker worden op basis van de aanwezigheid in de kamer.

• Sluit het toestel aan op de USB-A-poort op de onderste rand van het scherm, of (alleen ETX-5520) aan de linkerkant van het scherm.
• Bevestig het toestel op het scherm met de 2 bijgeleverde schroeven.

13.1.3 Werking

Het apparaat is plug-and-play. Het apparaat wordt aangestuurd door de onderstaande instellingen, die te vinden zijn in het instellingenmenu van het ETX-XX20 e-Screen. Navigeer naar het instellingenmenu. Druk in het 'systeem' deel van het instellingenmenu op power:

• Activeer de instelling 'motion wake-up' om de nabijheidssensor in staat te stellen de ETX-XX20 e-Screen van de slaap- naar de werkmodus te schakelen.
• Gebruik de instelling 'bewegingsdetectie' om het ETX e-Screen in de slaapstand te zetten als er gedurende een bepaalde tijd geen aanwezigheid in het gezichtsveld van de nabijheidssensor wordt gedetecteerd.
