Producttype	Monitor
Merk	BlueBuilt
Model	BBFHM2410H
Schermdiagonaal	24 inch
Native resolutie	1920 × 1080 (Full HD)
Paneeltype	IPS
Typische helderheid	300 cd/m²
Typische contrastverhouding	1000:1
Reactietijd (typisch)	14 ms
Kijkhoek	178° horizontaal / 178° verticaal
Aansluitingen	1× VGA, 1× HDMI, 1× DisplayPort 1.4, 1× koptelefoonuitgang
Voeding	12 V ⎓ 3 A (externe voeding)
Stroomverbruik (max)	36 W
Standby-verbruik	≤ 0,5 W
Afmetingen zonder voet (B × D × H)	539,8 × 46,2 × 319,1 mm
Afmetingen met voet (laagste stand)	539,8 × 200,0 × 361,9 mm
Netto gewicht	4,5 kg
VESA-montage	100 × 100 mm (4× M4)
Belangrijkste functies	FreeSync, HDR, Low Blue Light, helderheid/contrast instellingen, rotatie/kantelen, overdrive
Onderhoud en reiniging	Gebruik een droge microvezeldoek; water en reiniger zonder ammonia of aceton voor hardnekkige vlekken
Veiligheid	Niet gebruiken in vochtige omgeving; bij afwijking loskoppelen; niet zelf repareren
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Coolblue voor reparatie (5 jaar garantie)
Algemene informatie	Handleiding beschikbaar als PDF op notice-facile.com; Coolblue B.V., Weena 664, 3012 CN Rotterdam

Veelgestelde vragen - BBFHM2410H BlueBuilt

Hoe installeer ik de meegeleverde voet van de BlueBuilt BBFHM2410H monitor?

Leg een zachte doek op een vlakke ondergrond, plaats het scherm met de beeldzijde naar beneden. Lijn de gaten van de voet uit met die aan de achterkant van de monitor en bevestig met de 4 bouten. Lijn vervolgens de voet uit met de draaibare schroef onder de standaard, bevestig de standaard en draai vast. Plaats de monitor voorzichtig rechtop.

Welke kabels worden meegeleverd met de monitor?

De monitor wordt geleverd met een HDMI-kabel (1,5 meter), een DisplayPort-kabel (1,5 meter) en een voedingsadapter. VGA-kabels en andere accessoires worden niet meegeleverd.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA 100 × 100 mm compatibel. U moet apart een muurbeugel aanschaffen. Raadpleeg de handleiding van de beugel voor de installatie.

Hoe stel ik de helderheid en het contrast in?

Druk op de knop aan de achterkant van het scherm om het OSD-menu te openen. Navigeer naar de categorie Helderh. en pas de instellingen Helderh. (helderheid) en Contras. (contrast) aan met de richtingen omhoog/omlaag en links/rechts.

Wat te doen als het scherm niet aangaat (LED-indicator uit)?

Controleer of de stroomkabel goed is aangesloten op de DC-aansluiting en op een stopcontact. Als het lampje knippert, staat de computer mogelijk in de slaapstand; druk op een toets van het toetsenbord of beweeg de muis om de monitor wakker te maken.

Hoe activeer ik FreeSync op deze monitor?

Ga in het OSD-menu naar de categorie Extra en selecteer FreeSync en schakel het in. Zorg ervoor dat uw grafische kaart FreeSync ondersteunt en dat de gebruikte kabel (HDMI of DisplayPort) compatibel is.

Heeft de monitor ingebouwde luidsprekers?

Nee, deze monitor heeft geen luidsprekers. U kunt een hoofdtelefoon of externe speakers aansluiten via de 3,5 mm audio-uitgang aan de achterkant.

Hoe reinig ik het scherm veilig?

Zet de monitor uit. Gebruik een droge microvezeldoek voor stof. Voor vlekken bevochtigt u de doek met water en een reiniger zonder ammonia of aceton (bij voorkeur een speciale schermreiniger). Breng nooit vloeistof rechtstreeks op het scherm aan. Droog met een droge doek.

Wat is de garantie van de BlueBuilt BBFHM2410H monitor?

De monitor heeft een garantie van 5 jaar na aankoop. Om een beroep te doen op de garantie, bewaart u de aankoopfactuur met datum. Neem contact op met de klantenservice van Coolblue via www.coolblue.nl/service.

Hoe wijzig ik de ingangsbron (HDMI, DisplayPort, VGA)?

Druk op de OSD-knop, ga naar de categorie Extra, daarna Ingangsbr. Kies de gewenste bron (HDMI, DisplayPort of VGA) en bevestig.

GEBRUIKSAANWIJZING BBFHM2410H BlueBuilt

1.1. Veiligheidsvoorschriften: elektrische veiligheid 29
1.2 Veiligheidsvoorschriften: installment 30
1.3 Veiligheidsvoorschrift: gebruik 30
1.4 Veiligheidsvoorschrift: reiniging 31

2. VOORBEREIDING 32

2.1 De monitor uit de verpakking halen 32
2.2 Hoofdonderdelen 32
2.3 Montage opstelling kiezen 33
2.4 Bevestig de standard aan het beeldschem 34
2.5 Bevestig de monitorarm of muurbeugel 35

3. AANSLUITINGEN 36

4. INSTellen 37

4.1 Draai of kantel de monitor 37
4.2 Het bedieningspaneel 38
4.3Installingen menu. 39

5. ONDERHOUD EN REINIGING 41

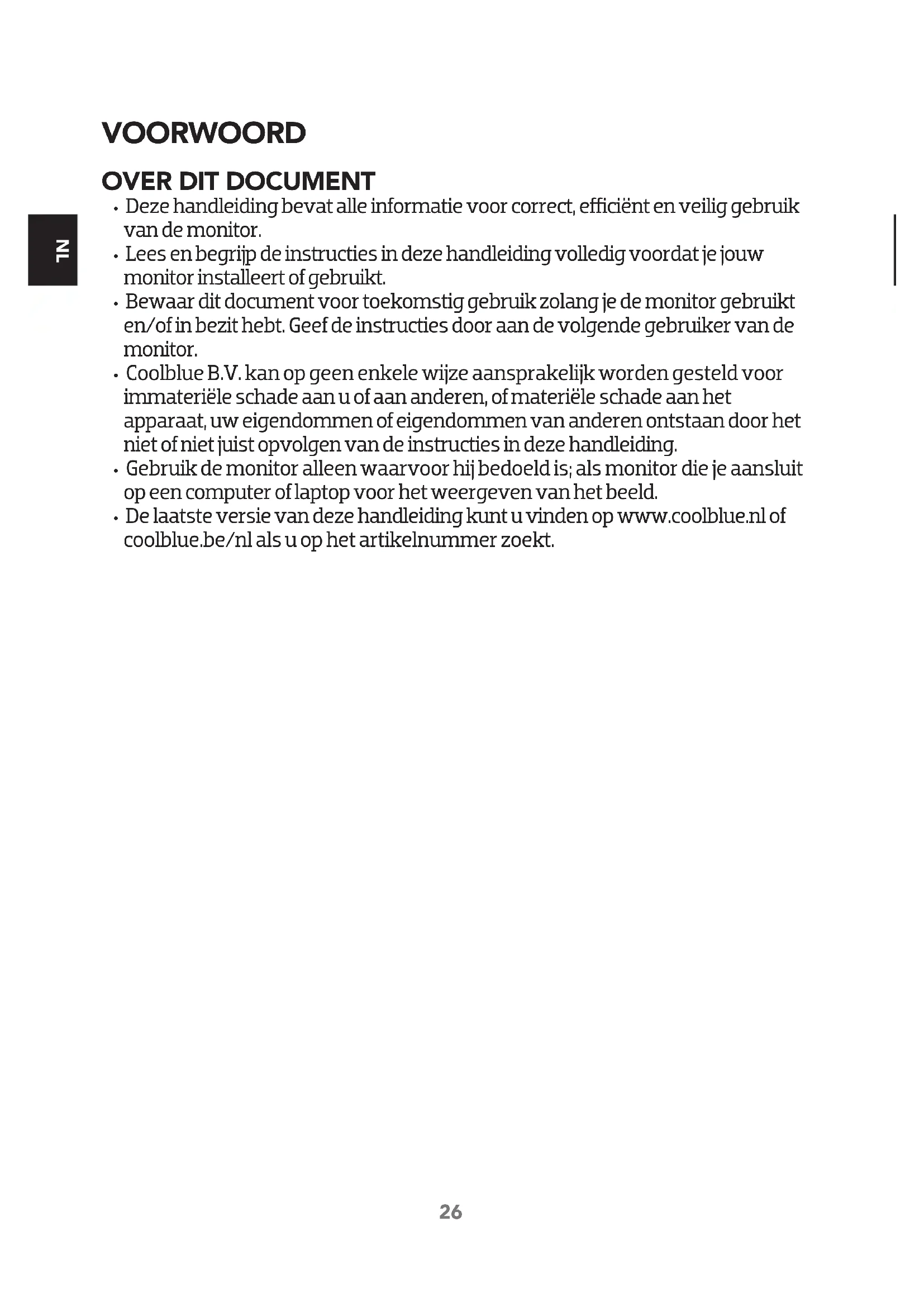

• Deze handleiding bevat alle informatie voor correct, efficien t en veilig gebruik van de monitor.
• Lees en begripp de instructies incke handleiding volledig voordat je jouw monitor installeert of gebruikt.
• Bewaar dit document voor toekomstig gebruik zolang je de monitor gebruikt en/of in bezit hebt. Geef de instructies door aan de volgende gebruiker van de monitor.
• Coolblue B.V. kan op geen enkele wijze aansprakelijk worden gesteld voor immaterièle schade aan u of aan anderen, of materièle schade aan het apparaat, uw eigendommen of eigendommen van anderen ontstaan door het Niet of Niet juist opvolgen van de instructies in deze handleiding.
• Gebruik de monitor alleen waar voor hij bedoeld is; als monitor die je aansluit op een computer of laptop voor het weergeven van het beeld.
• De LASTE versie van deze handleiding kut u vinden op www.coolblue.nl of coolblue.be/nl als u op het artikelnummer zoekt.

OORSPRONKELIJKE INSTRUCTIES

Deze handleiding is oorspronkelijk geschreven in het Nederlands. Alle andere talen zijn vertaalde documenten. In geval van vertaalfouten, is de Nederlandse versie leidend.

GEBRUIKTE SYMBOLEN

Symbool Omschrijving
WAARSCHUWING!	Duidt op een gevaarlijke situatie die, indien deze nicht worden vermeden, kan leiden tot ernstige immateriële schade aan u of anderen.
VOORZICHTG!	Duidt op een gevaarlijke situatie die, indien deze nicht worden vermeden, kan leiden tot lichte immateriële schade aan u of anderen.
LET OP!	Duidt op een situatie die verband houdt met materiële schade.

AUTEURSrecht

De in deze handleiding afgebeelde geevens, waaronder begrepen teksten, Foto's, grafische tekeningen, beeldmerken, (handels)namen en logo's, zich eigendom van Coolblue B.V. en worden beschermd door het auteursrecht, merkenrecht en/of enig ander intellectueel eigendomsrecht, tenzij deze geevens toebehoren aan een derde. Het is Niet toegestaan de inhoud van de handleiding geheel of gedeelrijk te reproduceren, over te dragen, te verspreiden, te bewaren of gegen vergoeding beschikbaar te stellen aan derden, zichonder de voorafgaande schriftelijk toestemming van Coolblue B.V. en/of de derde waar de geevens aan toebehoren.

CONTACTGEGEVENS

BlueBuilt is een geregisteerd merk van Coolblue B.V.
Je bereikt de klantenservice via: www.coolblue.nl/klantenservice of www.coolblue.be/nl/klantenservice

Coolblue B.V.

Weena 664

3012 CN Rotterdam

Nederland

www.coolblue.nl

1. VEILIGHEIDSVOORSCHRIFTEN

1.1 VEILIGHEIDSVOORSCHRIFTEN: ELEKTRISCHE VEILIGHEID

WAARSCHUWING!

• Gebruik de monitor Niet in een vochtige of natte omgeving.
• Raak de monitor en de voedingskabel Niet aan met natte handen.
• Gebruik alleen de originele voedingskabel die worden meegeleverd met de monitor.
• Gebruik de monitor Niet als de voedingskabel of de monitor beschadigd is. Vervang een beschadigd of defect apparaat of voedingskabel direct.
• Voer geen reparatiesuit aan de monitor en de voedingskabel die nicht omschreibenন in deze handleiding. De monitor mag alleen worden gerepareerd door een bevoegde servicemonteur.

VOORZICHTIG!

• Draai of knik de voedingskabel Niet en rol de voedingskabel Niet op. Klem de voedingskabel Niet:tussen het oppervlak en de monitor in. De isolatielaag van de voedingskabel kan beschadigd raken.
• Houd de voedingskabel vrij van stof en vuil.

LET OP!

Haal de voedingskabel nicht uithet stopcontact wanneer de monitor in gebruik is.
- Trek Niet aan de voedingskabel om de stekker uit het stopcontact te halen. Trek.altijd aan de stekker.
- Laat de monitor Niet vallen en vermijd stoten. HetCTXen vallen of stoten van de monitor kan de monitor beschadigen en de correcte werking beinvloeden. Gebruik de monitor Niet als de monitor is geallen.

1.2 VEILIGHEIDSVOORSCHRIFTEN: INSTALLATIE

WAARSCHUWING!

• Plaats de monitor Niet in de buurt van warmtebronnen.
• Laat kinderen nooit met het verpakkingsmateriali spelen. Houd het verpakkingsmateriali buiten bereik van kinderen.

LET OP!

• Voorkom verkleuring aan de behuizing en stel de monitor Niet bloot aan direct zonlicht.
• Plaats de monitor algid op een vlakke en stabiele ondergrond of monteer.Deze aan een stevige monitorarm of muurbeugel.

1.3 VEILIGHEIDSVOORSCHRIFT: GEBRUIK

WAARSCHUWING!

• Haal de voedingskabel uit het stopcontact wanner je vreemde geluiden hoort, een vreme de geur ruikt of bij rookontwikkeling.

VOORZICHTIIG!

• Beweeg de te verstellen onderdelen van de monitor met gpaste voorzichtigheid om beknelling van handen en/of vingers te voorkomen.

LET OP!

• Ontkoppel.altijd eerst alle kabels van de monitor voordat je de monitor verplaatst.
• Trek nooit aan de voedingskabel om de monitor te dragen, te verplaatsen of om de stekker uit het stopcontact te nemen.
  Klim, zit of sta Niet op de monitor.

1.4 VEILIGHEIDSVOORSCHRIFT: REINIGING

WAARSCHUWING!

• Steek nooit voorwerpen in de ventilatieopengingen.

LET OP!

• Druk Niet op het beeldscherm van de monitor met uw handen of andere objecten.
  Spray nooit direct schoonmaakmiddel op het beeldschem.

C

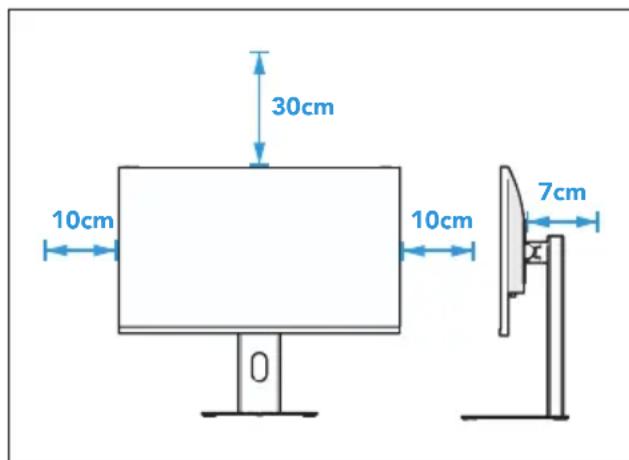

2.3 MONTAGE OPSTELLING KIEZEN

Monteer de monitor op de meegeleverde standard of kies voor een andere montagemethode; montage op een monitorarm of muurbeugel. Deze worden nicht standard meegeleverd en schaf je zich aan.

Kies de gewenste montagemethode op basis van jouw voorkeur en de beschikbare ruimte om de monitor Been.

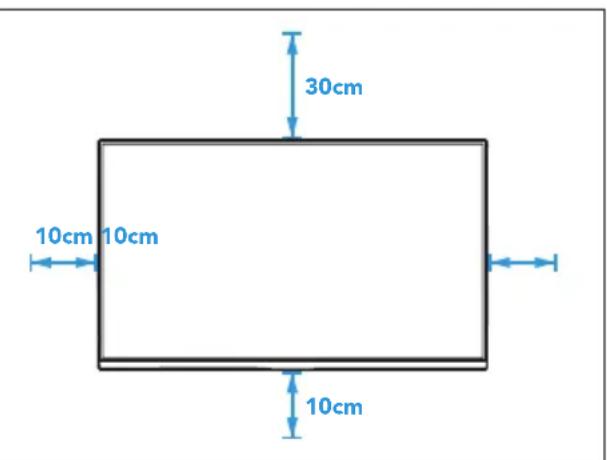

Montage op de standard Montage aan de muur of monitorarm

Je kriegt geen accessoires meegeleverd waarmee je de monitor aan de muur monteert. Wil je de monitor aan de muur monteren? Dan schaf je een muurbeugel los aan. Kies voor een muurbeugel met de VESA maat 100 × 100 millimeter.

2.4 BEVESTIG DE STANDAARD AAN HET BEELDSCHERM

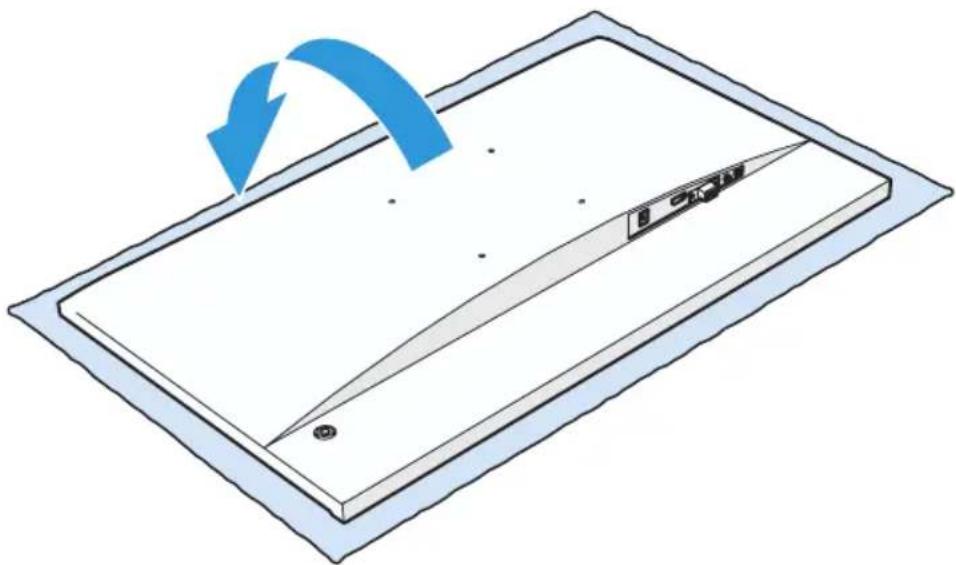

1. Leg een zacht doek op een vlakke ondergrond.
2. Plaats het beeldscherm voorziglichtig met het scherm maar beneden op het zachte doek.

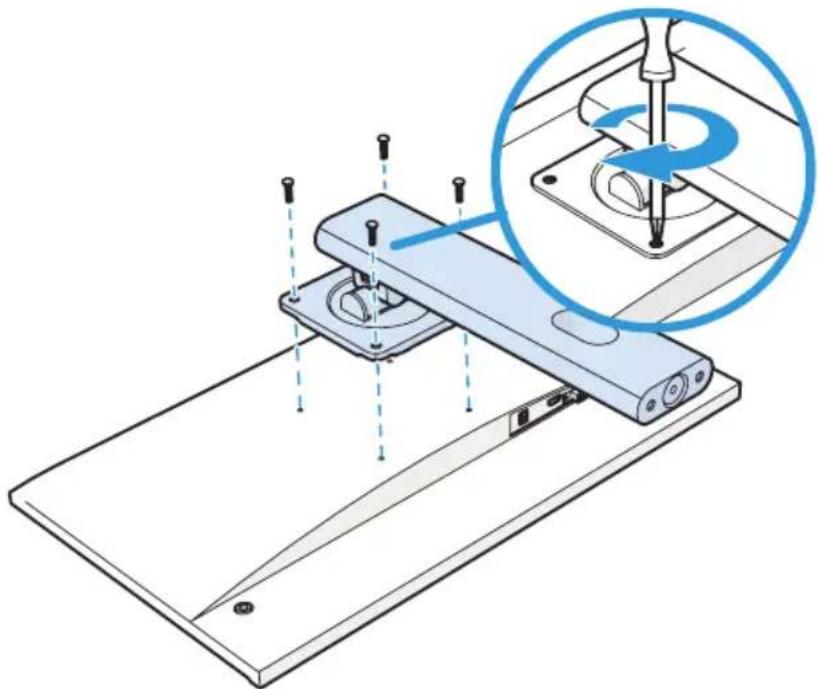

1. Lijn de gaten van de standardui met de gaten op dechterkant van het beeldschemr
2. Bevestig de standard aan het beeldscherm met 4 bouten en een schroevendraier.

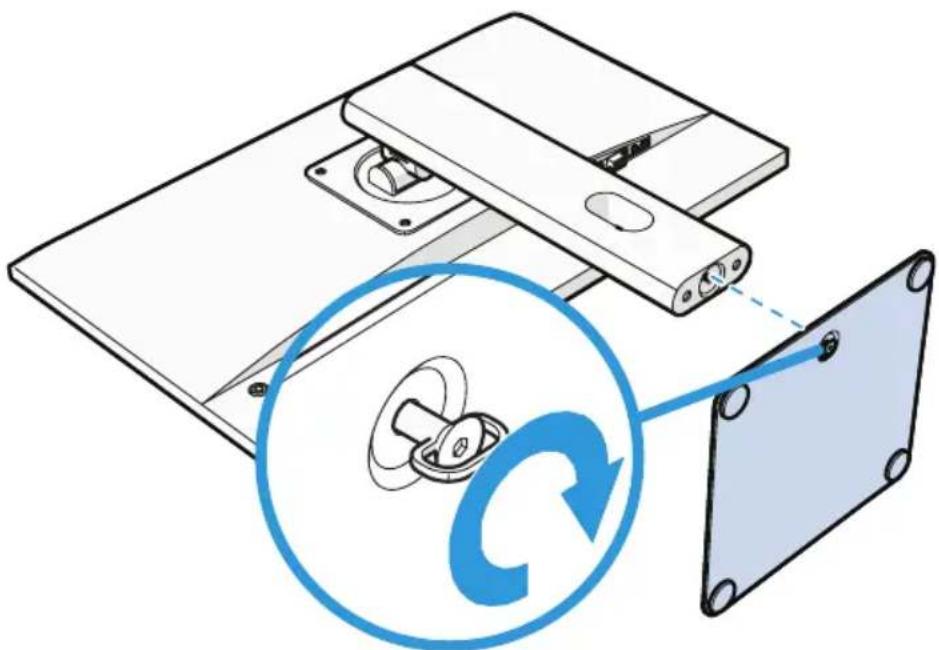

1. Lijn de standardui met de draaischroef aan de onderkant van de voet.
2. Bevestig de voet aan de standarden draai hem vast.
3. Plaats de monitor voorzichtig rechte op een vlakke en stabiele ondergrond.

2.5 BEVESTIG DE MONITORARM OF MUURBEUGEL

Bekijk de handleiding van het product (monitorarm of muurbeugel) dat je hebt gekocht voor een juiste installmentie.

3. AANSLUITINGEN

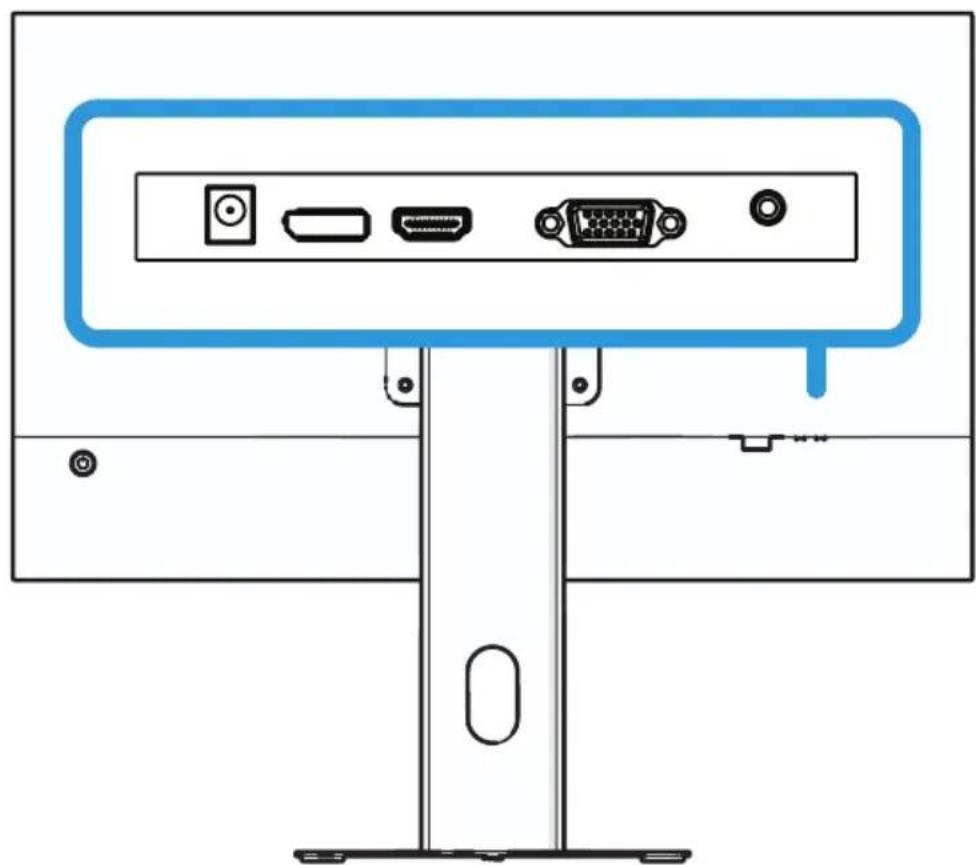

De monitor—heeft de volgende aansluitingen (van linksaar rechts):

Aansluiting Beschrijving
DC	Sluit de monitor via de voedingskabel aan op een stroombron.
DisplayPort	Sluit de monitor via een DP-kabel aan op een bron.
HDMI	Sluit de monitor via de HDMI-kabel aan op een bron
VGA	Sluit de monitor via een VGA-kabel aan op een bron.
Hoofdtelefon	Sluit een audio-uitvoerapparaat aan op de monitor.

4. INSTellen

4.1 DRAAI OF KANTEL DE MONITOR

Draai of kantel de monitor op 3 manieren.

艺

De monitor draait minder goed maar links of rechts als je hem aan de muur of op een monitorarm bevestigt.

4.2 HET BEDIENINGSPANEEL

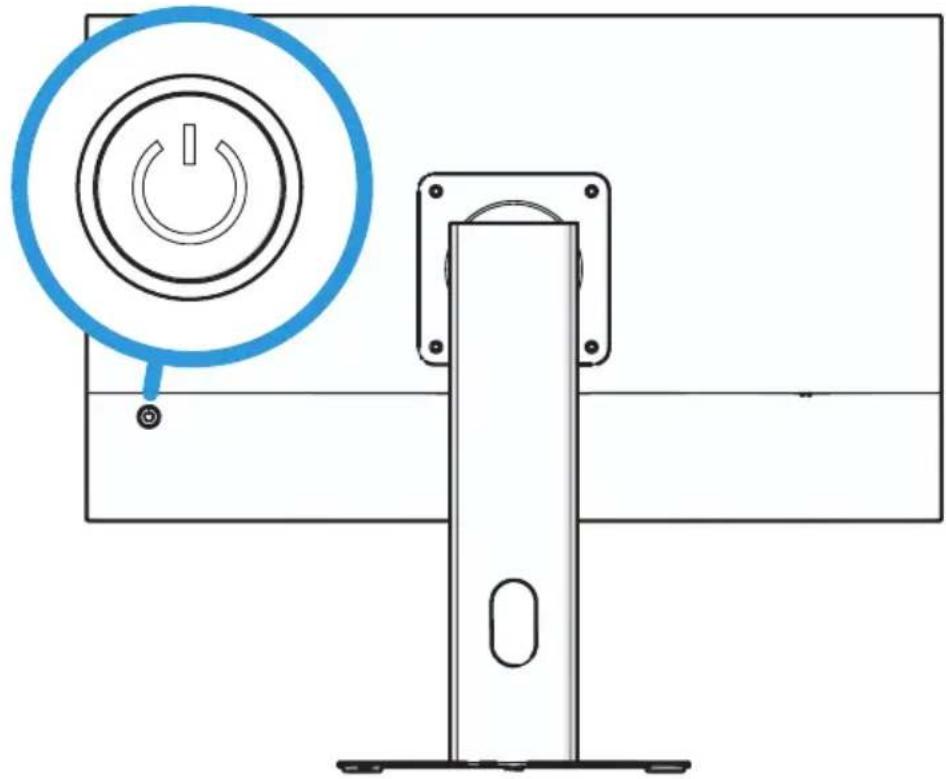

Stel de monitor in met de knop aan dechterkant van het beeldschemr.

1. Druk de knop in en open het menu instellengen.
2. Druk de knop maar beneden ofaar boven en selecteer een categorie in het menu
3. Druk de knop waar rechts en selecteer een instelling in de gekozen categorie.
4. Druk de knop maar beneden of� boven en selecteer een instelling in het menu.
5. Druk de knop maar rechts en selecteer de instelling.
6. Druk de knop maar links of rechts en pas de instelling aan.
7. Druk de knop maar beneden en bevestig je keuze.
8. Druk de knop maar links en ga uith het menu.

4.3 INSTELLINGEN MENU

Categorie Instelling Beschrijving
Lumin.	Helderheid	Pas de Lichtintensiteit van het beeldscherm aan.
	Contrast	Pas het verschilussen de lichte en donkere delen van het beeldscherm aan.
	ECO-stand	Schakel over� bijpassende profielen voor verschillende scènes.
	DCR	Optimaliser automatisch het dynamische contrast voor betere beeldkwaliteit.
	Overdrive	Pas de reactietijd van de pixels aan voor vloeijeende bewegende beelden.
	HDR	Schakel de HDR-modus in voor uitgebreme kleuren en contrasten.
Beeldinst.	H-Positie	Stel de horizontale positie van het beeld in.
	V-Positie	Stel de verticale positie van het beeld in.
	Klok	Pas de timing van het signaal aan op het ontvangende apparaat om problemen zoals flickkering of instabilititeit in het weergegeven beeld te verminderen.
	Fase	Pas de uitlijing van het signaal aan om de algehele beeldkwaliteit te verbeteren.
	Beeldverhoud.	Stel de verhoudingCUSSEN bredte en hoogte van het beeldschem in.
Kleurinst.	Kleurtemp.	Pas de kleurtemperatuur van het beeld aan.
	Rood	Pas de intensiteit van de basiskleuren aan.
	Groen
	Blauw
	Low Blue Light	Schakel het blauwelichtuit voor rustiger kijken.

Categorie Instelling Beschrijving
OSD-installing	Taal	Pas de taal van het on-screen menu aan.
	H-Positie	Stel de horizontale positie van het on-screen menu in.
	V-Positie	Stel de verticale positie van het on-screen menu in.
	Time-out	Stel de tijd in voordat het on-screen menu automatisch sluit.
	Transparantie	Pas de doorzichtigheid van het on-screen menu aan.
Reset	Auto.Config	Pas automatisch optimale configuratie toe.
	AutoColor	Optimaliser automatisch de kleurinstelleningen.
	Reset	Zet alle instelleningentering湃 aan de standardwaarden.
Extra	Ingangsselec.	Kies de invoerbron bij gebruik van meerde ingangen.
	Dempen	Deze monitor heeft geen luidsprekers.
	Volume	Deze monitor heeft geen luidsprekers.
	FreeSync	Schakel FreeSync-technologie in voor soepele gaming-weergave.

5. ONDERHOUD EN REINIGING

Maak de monitor vaak schoon.

1. Druk op de knop aan de achterkant van het beeldscherm en schakel de monitoruit.
2. Neem de zichtbare stof van de monitor af met een droge microvezeldoek.
3. Maak de microvezel doek vochtig met water en een schoonmaakmiddel zonder ammoniak of aceton. Gebruik bij voorkeur een speciale beeldschermreiniger voor het verwijderen van hardnekkige vlekken.

① Breng het schoonmaakmiddel Niet direct op het beeldscherm aan, maar op de microvezeldoek.

1. Maak de monitor droog met een droge microvezeldoek.
2. Druk op de knop aan de achterkant van het beeldscherm en schakel de monitor in.

Probleem Mogelijk oorzaak Mogelijk oplossing
De indicate LED isuitgeschakeld.	De voedingskabel is nicht aangesloten.	Sluit de voedingskabel aan op de DC-poort en een stroombron.
	De stand-by modus is ingeschakeld. De pc waarop de monitor is aangesloten isuitgeschakeld.	Schakel de pc waarop de monitor is aangesloten in. De monitor staatautomatisch uit de stand-by modus.
De monitor isuitgeschakeld. De indicate LED knippert.	Deenergiebesparingsmodus is ingeschakeld.	Druk op een willekeurige toets op het toetsbord of beweeg de muis om de monitor in te schaken.
Het beeldscherm blijft in- en uitschaken.	De DP/VGA/HDMI-kabel is Niet goed aangesloten op de monitor en/of op de pc.	Controler de DP/VGA/HDMI-kabelverbinding:tussen de monitor en dcpc. Zorg dat de connectoren volledig contact maken.
Het beeldscherm is te donker.	De holderheid en contrastশn verkeerd ingesteld.	Pas de holderheid en het contrast aan in het on-screen menu "Lumin."
Het beeldscherm is te helder.

Probleem Mogelijk oorzaak Mogelijk oplossing
De schermkleur is inconsistent.	De kleuren zijn verkeerd ingesteld.	Pas de kleuren rood, groen en blauw aan in het on-screen menu "Kleurinst".

1. SPECIFICATIONS

Schermdiagonal	24"
Achtergrundverlichting	E-LED
Resolutie	1920×1080 (pixels) Full HD (1080p)
Beeldverhouding	Standard (16:9)
Paneeltype	IPS
Helderheid	300cd/m2 (typ.) 250cd/m2 (min.)
Contrast ratio	1000:1 (typ.)
Reactietijd	14ms (typ.) 5.9ms met overdrive
Pixelafstand	0.2745mm(H)×0.2745mm(V)
Kijkhoek	178°(H)/178°(V)
Levensduur	30.000 uur (min.)
Kleurgamma (X% NTSC)	72% (typ.)
Kijkgebied (mm)	527.04(H)×296.46(V)mm
Kleurweergave	16.7M colors (6bit+FRC)
Chipset	MT9700FCL
Vermogen	12V=3A
Energieverbruik	≤36W
Energieverbruik in standby	≤0.5W
VGA	×1 (1920×1080@75Hz)
HDMI IN	×1(1920×1080@100Hz)
DisplayPort 1.4	×1(1920×1080@100Hz)
Hoofdtelefon	Level: 110 ± 40 mVrms Interface: Φ3,5 mm mini-interface
Afmetingen (b × d × h)	539,80 mm × 46,20 mm × 319,10 mm (zonderstandaard) 539,80 mm × 200,00 mm × 361,90 mm (metstandaard) (omlaag) 539,80 mm × 200,00 mm × 491,90 mm (metstandaard) (omhoog)
Afmetingen verpakking (b × d × h)	630 × 175 × 490 mm
Gewicht	Netto gewicht: 4,5 kg; gross gewicht: 6,5 kg
VESA	4-M4 100mm × 100mm
Omgevingstemperatuur	Opslagvochtigkeit: 10% ~ 90% RH, nicht-condenserend Bedrijsvochtigkeit: 20% ~ 85% RH, nicht-condenserend Opslagtemperatuur: -10°C ~ +60°C Bedrijstemperatuur: 0 ~ +40°C Bedrijshoogte: ≤5000m De langste servicetijd: 18 uu r × 7 davon

De technische gegevens staan op het typeplaatje aan de binnenkant van het apparaat en op het energielabel (beiden ook afgedrukt op pagina 2). De QR-code op het energielabel dat bij het apparaat worden geleverd,ields een weblink maar de informatie gerelateerd aan de prestaties van het apparaat in de EU-EPREL-database.Bewaar het energielabel ter referentie samen met de gebruikershandleiding en alle andere documenten die bij dit apparaat worden geleverd.Het is ook möglichk om bezelfde informatatie in EPREL te vinden via delink https://eprel.ec.europa.eu en de modelnaam en het productnummer die u terugvindt op het typeplaatje van het apparaat.Zie de link www.theenergylabel.eu voor gedetailleerde informatatie over het energielabel.

9. GARANTIE

Het apparaat worden geleverd met een garantieperiode van 5aar na aankoop. Om aanspraak te kunnen make op de garantie, dient u te beschikken over de aankoopbon met koop- en/of leverdatum. Ga voor meer informatie over de garantievoorwaarden maar: www.coolblue.nl/klantenservice of www.coolblue.be/nl/klantenservice.

1. Maak het apparaat schoon. Volg de instructies op pagina 41. Onderhoud en reiniqing.
2. Haal de voedingskabel uithet (geaarde)stopcontact.
3. Haal het apparaat voorzichtig van zich plek.
4. Bewaar het apparaat in de originele verpakking in een droge en afgesloten ruimte.

11. VEILIG AFVOEREN

Dit symbool geeft aan dat het apparaat Niet met ander huishoudelijk afval weggegooid mag worden binnen de EU. Door het apparaat op de juiste wijze af te voeren, helpt u mogelijk gevaren voor het milieu en de volks gezondheid te voorkomen. Het recyclen van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Gooi afgedankte

elektronische apparaten waarom Niet weg met het huishoudelijk afval. Volg bij het afvoeren van het apparaat de nationale en lokale regelgeving met betrekking tot het milieuvriendelijk afvoeren van elektronische apparatuur. U kurz ook contact opnemen met Coolblue B.V. wonneer u het apparaat Niet meer wil gebruiken of u kurz het apparaat inleveren bij een Coolblue B.V. winkel maar keuze.

币

TABLE DES MATIÈRES

AVANT-PROPOS

48

1. CONSIGNES DE SECURITE 51
