GEBRUIKSAANWIJZING Triflex HX1 Performance MIELE

Veiligheidsinstructies en waarschuwingen 150

Beschrijving van het apparatus 160

Een bijdrage aan de bescherming van het milieu 162

Verwijzingaarafbeeldingen 163

Plaatsen en aansluten 163

Stofzuiger in elkaar zetten 163

PowerUnit Solo. 163

Comfort-greepplaatsen 163

PowerUnit en zuigbuis verbinden 163

Accuplaatsen 164

Elektroborstel aansluiten 164

Algemene aanwijzingen voor de accu. 164

Accu opladen (zonder wandmontage) 164

Accu opladen (met wandmontage) 164

Wandmontage 165

Controleampje laad niveau accu (tijdens het laden) 166

Controleampje laad niveau accu (tijdens gebruik) 166

Gebruik van de meegeleverde accessoires 166

Elektroborstel Multi Floor XXL 167

Handborstel Electro Compact (HX SEB) 167

Extra accu en accu-laadstation 168

Gebruik 168

In- en uitschakelen 168

Zuigvermögenkiezen 168

Verlichting van het te reinigen oppervlak 168

Neerzetfunctie voor korte pauzes 168

Onderhoud 169

Stofreservoir legend 169

Fijnstofffilter reinigen 169

Voorfilter reinigen 170

Stofreservoir reinigen 170

Elektroborstel/handborstel reinigen 171

Accuervangen. 171

Nuttige tips. 172

Foutmeldingen 174

Onderhoud 175

Service 175

Contact bij storingen 175

Garantie 175

Bij te bestellen accessoires 175

Verkoop accessoires 175

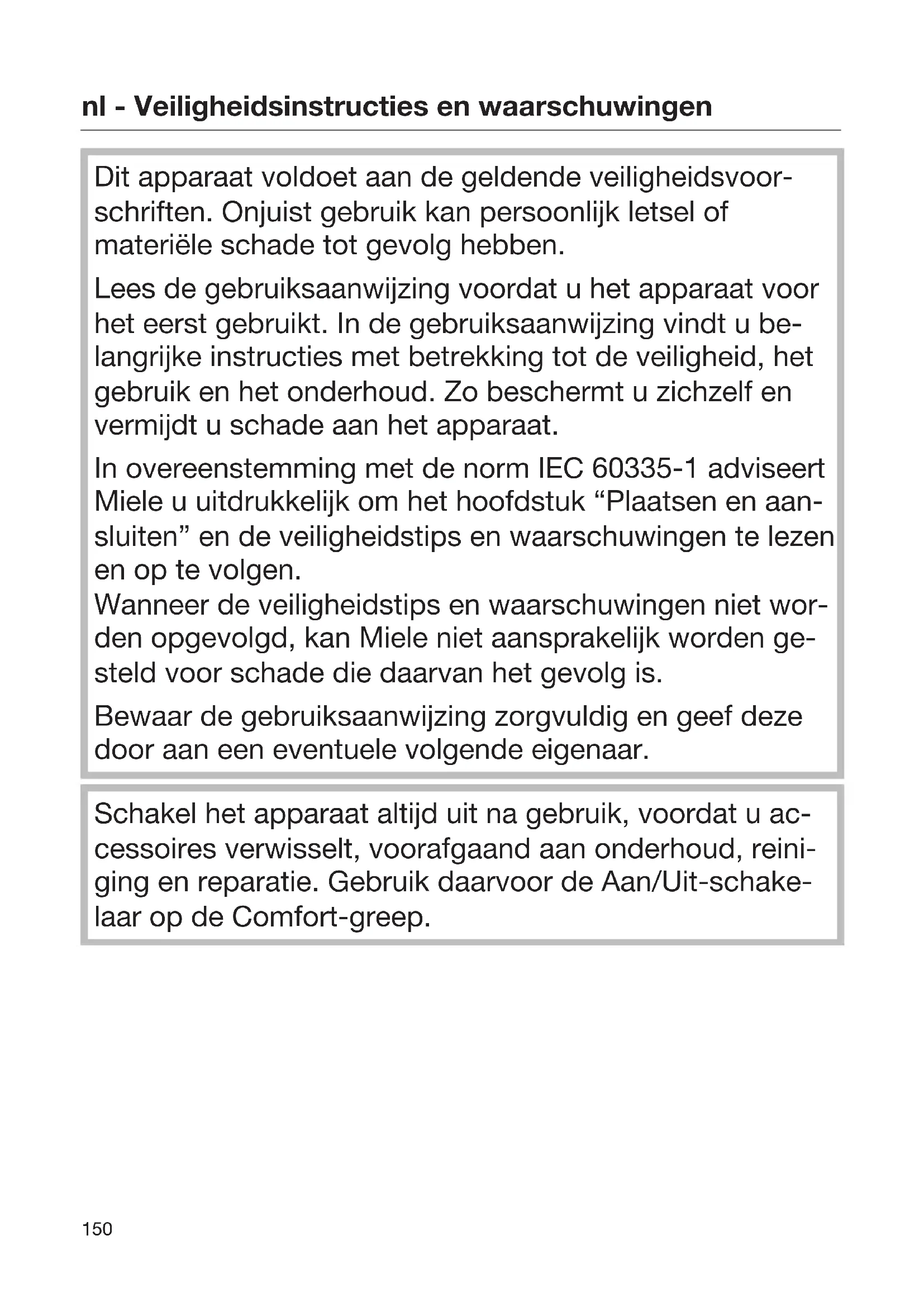

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of materièle schade tot gevolg hebben.

Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u belangrijke instructies met betrekking tot de veriligheid, het gebruik en het onderhoud. Zo beschermen t u zichzelf en vermijdt u schade aan het apparaat.

In overeenstemming met de norm IEC 60335-1 advisiert Miele uuitdrukkelijk om het hoofdstuk "Plaatsen en aansluiten" en de veiligheidstips en waarschuwingen te lezen en op te volgen.

Wanneer de veiligheidstips en waarschuwingen nicht worden opgevolgd, kan Miele nicht aansprakelijk worden gesteld voor schade die waarvan het gevolg is.

Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.

Schakel het apparaat algijd uit na gebruik, voordat u accessoires verwisselt, voorafgaand aan onderhoud, reiniging en reparatie. Gebruik waarvoor de Aan/Uit-schakelaar op de Comfort-greep.

Verantwoord gebruik

Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stofzuiger is nicht geschikt voor gebruik op bouwplaatsen.
Het apparatusat mag nicht buiten worden gebruikt.
De stofzuiger is geschikt voor het dagelijkz zuigen van tapiijt, vaste vloerbedekking en robuuste harde vloeren.
Deze stofzuiger mag worden gebruikt tot een hoogte van 4000m boven zeiniveau.
Gebruik de stofzuiger uitsluitend om droog vuil op te zui-gen. U mag de stofzuiger Niet op mensen en dieren gebruiken. Gebruik voor andere doeleinden is Niet toegestaan, evenmin het ombouwen en wijzigen.
Dit apparaat mag alleen worden gebruikt door personen die in staat+zijn het apparaat veilig te bedieren en die volledig op de hoogte+zijn van de inhoud van de gebruiksaan-wijzing!
De verpakking beschermt de stofzuiger gegen transportschade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.

Kinderen

Houd kinderen onder 8aar op een afstand, tenzij u voortdurend toezicht houdt.
▶ Kinderen vanaf 8aar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedieren. De kinderen要去en zich bewust�n van de gefaren van een foutieve bediening.
Kinderen mogen het apparaat nicht zonder toezicht reinigen of onderhouden.
Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.
Verstikkingsgevaar! Kinderen können sich tijdens het spelen in verpakkingsmaterialiaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan.

De stofzuiger werkt op 25,2 V.

Dit apparaat behoort tot veiligheidsklasse III.
De bescherming gegen een elektrische schok is gewaarb.orgd door aansluiting op extra lage verilgheidsspanning. In het apparaat worden geen spanningen gegenereerd die groter+zijn. De stofzuiger worden opgeladen met een opladeruit verilgheidsklasse II.
Controller het apparaat en alle accessoires voor gebruik op zichtbare beschadigingen. Neem een beschadigde stofzuiger nicht in gebruik.
Vergelijk de aansluitgegevens (netspanning en freiquentie) op het typeplaatje van de oplader met de waarden van het elektriciteitsnet. Deze gegevens要去en beslist overeenstemmen. De oplader is zonder wijziging geschikt voor 50~Hz en 60~Hz .
De wandcontactdoos moet met ten minste 16 A of 10 A traag+zijnbeveiligd.
De elektrische borstel Multi Floor XXL en de handborstel Electro Compact van Miele (afhankelijk van het model) zijn motorisch aangedreten hulpstukken, special voor deze Miele-stofzuiger. Om veiligheidsredenen is het nicht togete staan om de stofzuiger met een andere elektrische borstel/ handborstel van Miele of van een andere fabrikant te gebruiken.

Controller voór het gebruik en tijdens het stofzuigen, of er geen stenen, scherven e.d. op de onderkant van de elektroborstel/handborstel (afhankelijk van het model) zitten.
Berg de stofzuiger op bij een omgevingstemperatuur van 0^ tot 45^ .
Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders verwalt de garantie.
Reparaties mogen alleen door vakmensen worden uitgevoerd die door Miele zijn geauthoriseerd. Ondeskundig uitgevoerde reparations können voor de gebruiker gevaar opleveren.
Alleen bij gebruik van originele Miele onderdelen garandeert Miele dat aan de veiligheidseisen worden voldaan. Defecte onderdelen mogen alleen door originele Miele onderdelen worden verrangen.

Reiniging

Dompel de stofzuiger en de accessoires nooit in water.

In de elektrische borstel/handborstel (afhankelijk van het model), de PowerUnit, de zuigbuis en de comfort-grep zitten elektrische kabels. De stekkerverbindingen mogen nicht met water in aanraking komen. Vochtig reinigen van deze onderdelen is.daarom Niet toegestaan.

Reinig de stofzuiger en de accessoires alleen droog of met een iota's vochtige doek. Uitzondering:

• Stofreservoir: leeg het stofreservoir en verwijder het voorfilter. Reinig het reservoir alleen met water en mild afwasmiddel. Maak het stofreservoir verrolgens goed droog. Plaats het voorfilter terug.

Veilig gebruik

• Gebruik de stofzuiger nicht zonder stofreservoir, voorfilter, fijnstofffilter en motorfilter.
  Zuig nooit brandende of gloeienda voorwerpen op (zoals sigarettenpeuken, as en kolen).
  Zuig nooit vloeistoffen of vochtig vuil op. Laat met water of sop gereinigde oppervlakken eerst—helemaal opdrogen, voordat u gaat zuigen.
  Zuig geen toner-resten op. Toner van bijvoorbeeld printers of kopieerapparaten kan elektriciteit geleiden.
  Zuig nooitlicht ontvlambare of explosieve stoffen of gassen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijkste stoffen opgeslagen liggen.
  Raak de draaiende borstelas van de elektrische borstel/handborstel (afhankelijk van het model) Niet aan.
  Zuig met de elektrische borstel/handborstel (afhankelijk van het model) nicht dicht bij uw hoofd.
  Houd het zuiggedeelte nicht te:dicht bij het hoofd als u de stofzuiger gekruikt.

Accessoires

Gebruik uitsluitend accessoires met het "ORIGINAL Miele"-logo op de verpakking. Alleen waarvan kan Miele deeiligkeit waarborgen.

Veiligheidsinstructies en waarschuwingen voor accu AP01, oplader LG01, laadstation LS03 (afhankelijk van het model)

Kinderen

Personen (inclusief kinderen) die op grond van hun fysiekte of psychische gesteldheid, hun onervarenheid of gebrek aan kennis nicht in staat+zijn om de oplader LG01/het laadstation LS03 veilig te bedieren, mogen deze stofzuiger al-leen gebruiken als ze onder toezicht staan van of worden geinstrueerd door een verantwoordelijk persoon.
De accu AP01 mag nicht in handen van kinderen vallen.
Houd kinderen op afstand van de oplader LG01 en het laadstation LS03, tenzij u voortdurend toezicht houdt.

De accu AP01, de oplader LG01 en het laadstation LS03要去en voor deze Miele-stofzuiger HS19 worden gezruikt. Om veiligheidsredenen is het nicht toegestaan om deze stofzuiger met een accu, oplader of laadstation van een andere fabrikant te gebruiken.
Gebruik voor het laden van de accu AP01 alleen de meegeleverde oplader LG01/xx of het meegeleverde laadstation LS03/xx.

xx staat voor 01, 02, 03, 04, 05, 06, 07 of 08 en geeft de landspecifieke variant aan van uw oplader LG01 en uw laadstation LS03:

XX
01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA
02 AE, GB, HK, IE, MY, SG
03 CA, MX, US
04 AU, NZ
05 CN
06 KR
07 JP
08 IN

Als u een netstekkeradapter gezruikt, moet deze zichen goedgekeurd voor continu gezruik.

Tijdelijk of doorlopend gebruik van een autonome of Niet-netsynchrone energievoorziening (zoals microgrids, back-upsystemen) is möglich. Voorwaarde voor het gebruik is dat de energievoorziening voldoet aan de bepalingen van EN 50160 of een vergelijkbare standard.
De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product要去en ook werken bij gebruik van een microgrid of een Niet-netsynchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening要去en door gelijkwaardige voorzieningen worden verrangen. Zoals bijvoorbeeld beschreiben in de LASTE publicatie van de NEN 1010.
Laad de stofzuiger op bij een omgevingstemperatuur van 0^ tot 45^ .
U mag de accu AP01 beslist nicht meer gebruiken als u merkt dat deze vreemd ruikt, als er vocht uit kommt, als de accu erg heet worden, verkleurt of verrormd raakt. De accu AP01要去 direct worden afgevoerd (zieeiligheidsinstructie "Afvoer van accu AP01" aan het eind van dit hoofdstuk en het hoofdstuk "Een bijdrage aan de beschering van het milieu", paragraaf "Teruggeven van gebruikte batterijen en accu's").
Er kan vloeistof UIT accu's lopen. Zorg dat uw ogen en huid nicht met deze bijtende vloeistof in aanraking komen. Gebeurt dat wel, spoel dan goed met water en raadpleeg een arts.
Neem contact op met Miele, voordat u de accu AP01 verstuurt.

Veilig gebruik

Laat de accu AP01 nicht vallen en gooij er nicht mee. Een beschadigde accu AP01 mag om veiligheidsredenen nicht更是 worden gebruikt.
Vermijd contact van de accu AP01 met open vuur of andere warmtebronnen. Verwarm de accu AP01 Niet. Stel deze nicht bloot aan direct zonlicht.
Haal de accu AP01 nicht uit elkaar.
Voorkom kortsluiting bij de accu AP01 door de contacten onbedoeld of opzettelijk te overbruggen.
Houd de accu AP01 uit de buurt van vloeistoffen.
Afvoer van de accu AP01: haal de accu AP01uit de stofzuiger. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Lever de accu AP01 in bij het waarvoor bestemde gemeentelijk in-zamelpunt. Doe de accu AP01 Niet bij het gewone huisvuil.

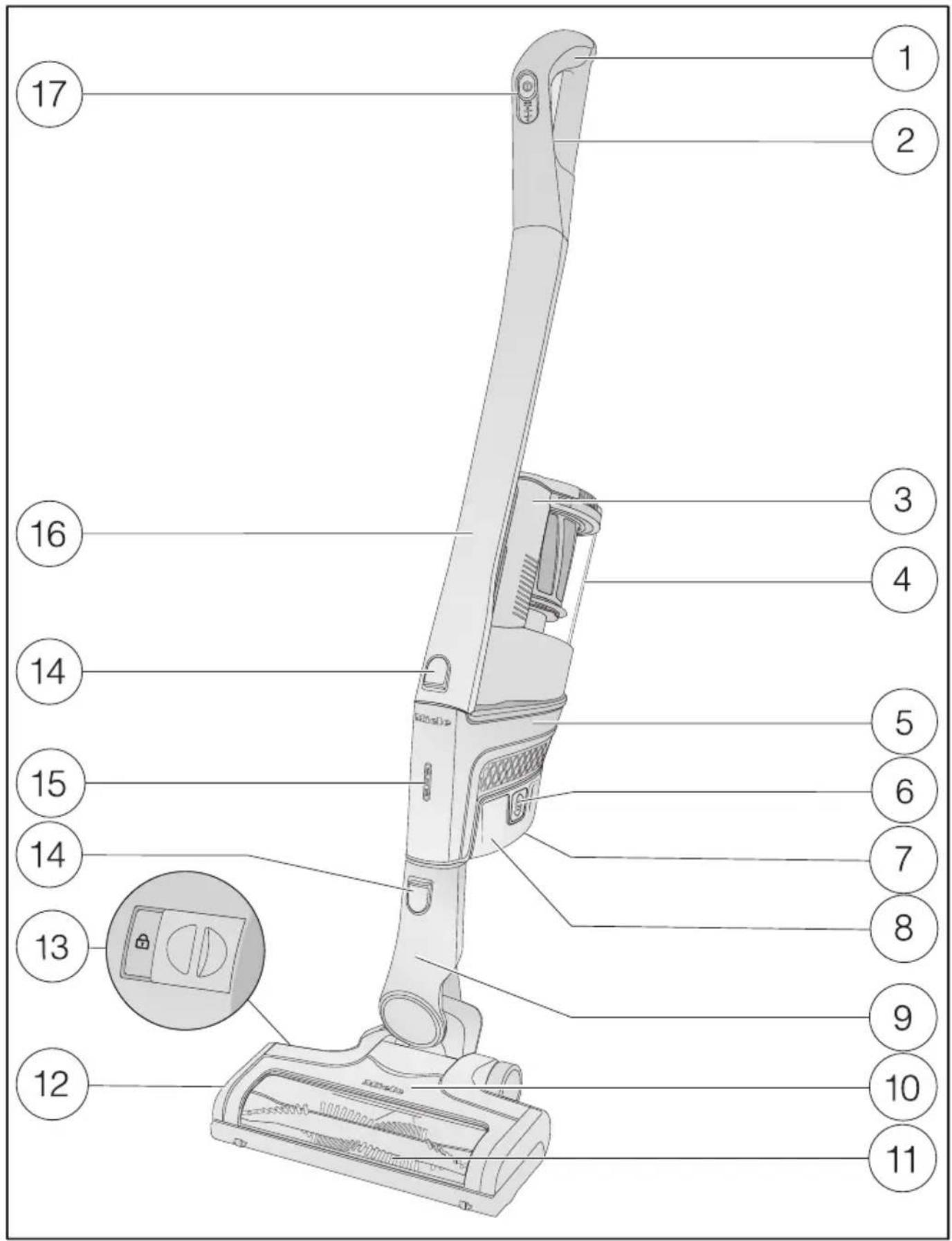

nl - Beschrijving van het apparaat

① Comfort-greep
(2) Ontgrendelingsknop voor de comfort-greep (op deijkenkant)
③ Greep stofreservoir
(4) Stofreservoir met voorfilter, fijnstofffilter en motorfilter
⑤ PowerUnit met aansluiting voor de accu en aansluitstuk voor comfort-grep, zuigbuis, elektrische borstel en stofreservoir
(6) Ontgrendelingsknoppen voor de accu (aan beiden kanten van de accu)
⑦ Laadbus (op de onderkant van de accu)
⑧ Li-ion-accu AP01
⑨ Aansluitstuk
⑩ Elektrische borstel Multi Floor XXI (afhankelijk van het model met BrillantLightverlichting)
① Uitneembare borstelas
⑫ Klepje
^13 Ontgrendeling voor het verwijderen van de borstelas
(14) Ontgrendelingsknoppen
⑤ Controlelampje laadiveau accu
16 Zuigbuis
⑦ Aan/Uit-schakelaar met schakelaar zuigvermogen

Het verpakkingsmaterial

De verpakking beschermt het apparaat gegen transportschade. Het verpakkingsmaterial is uitgekozen met het oog op een zo gelding möglichke belasting van het milieu en de möglichkheden voor recycling.

Door hergebruik van verpakkingsmaterial aan wordt er op grondstoffen bespaard en wordt er minder afval geproduerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.

Afvoer van het oude apparatus

Verwijder het fijnstofffilter voordat u de stofzuiger afvoert en doe het fijnstofffilter bij het gewone huisvuil.

Elektrische en elektronische apparaten bevatten meestal waardevolle materia- len. Ze bevatten ook stoffen, mengsels en onderdelen die nodig+zijn geweest om de apparaten goed en veilig te lien functioneren. Wanner u uw oude apparaat bij het gewone huisvuil doet of er Niet goed mee omgaat, kunnen deze stoffen schadelijk+zijn voor de gezondheid en het milieu. Doe uw stofzuiger waarom nooit bij het gewone huisvuil.

Lever het apparaat in bij een gemeenteijk inzameldepot voor elektrische en elektronische apparatuur, bij uwvakhandelaar of bij Miele. De stofzuiger moet totdat deze worden afgevoerd bui-ten het bereik van kinderen worden opgeslagen.

Retourning van oude batterijen en oude accu's

Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik nicht met het huisvuil mogen worden afgevoerd. U bent wettelijk verplicht om Niet compleet ingebouwde oude batterijen en oude accu's te verwijderen enaar een geschikte inzamellocatie (bijv. vakhandel) te brengen, waar u deze gratis=kunt inleveren. Isoleer metalen contacten doordezem plakband af te plakken om kortsluiting te voorkomen. Batterijen en accu's bevatten möglichstoffen die gevaarlijk kunnen zichn voor de menselijk gezondheid en voor het milieu.

De aanduiding op de batterij of de accu geeft meer informatie. De doorge-streepte afvalbak betekent dat u de batterijen en accu's in geen geval met het huisvuil mag afvoeren. Als de doorge-streepte afvalbak met een of meerere van de aangegeven chemische symbolen is gekenmerkt, bevatten deze lood (Pb), cadmium (Cd) en/of kwiksilver (Hg).

Oude batterijen en oude accu's bevatten belangrijke grondstoffen en{kunnen opnieuw worden gebruikt. De gescheiden inzameling van oude batterijen en oude accu's vereenvoudigt de verworking en de recycling.

Verwijzingaarafbeeldingen

De afbeeldingen waarnaar met nummers worden verwezen, vindt u op deuitklappagina'schyter in deze gebruiksaanwijzing.

Plaatsen en aansluiten

Stofzuiger in elkaar zetten (afb. 01 + 02)

U heeft 2 möglichkheden om de stofzui-ger geheel in elkaar te zetten.

Plaats de zuigbuis boven of onder de PowerUnit.

Zorg ervoor dat u de stofzuiger exact zo in elkaar zet, zoals op de afbeeling worden getoond.

Voordelen van de PowerUnit onder op de stofzuiger:

• möglichkheid om de stofzuiger veilig neer te zetten (zie hoofdstuk "Gebruik", paragraaf "Parkeerfunctie voor korte zuigpauzes")
• ergonomie (ontlasting van de Pols)
• comfortabel reinigen van grote oppervlakken

Voordelen van de PowerUnit bovenaande stofzuiger:

• comfortabel reinigen onder lage meubels
• möglichkheid om de PowerUnit snel te verwijderen

PowerUnit Solo

Om snel en doelgericht kruimels of pluizen op te zuigen, kan de PowerUnit zonder zuigbuis en elektroborstel worden gebruikt.

Tip: Deze constructie is heel geschikt voor het gebruik van de drie accessoires (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").

Comfort-greep plaatsen (afb. 03 + 04)

Afhankelijk van de gekozen constructie kunt u de Comfort-greep op de zuigbuis of op de PowerUnitplaatsen.

• Plaats de Comfort-grep van bovenaf op het aansluitstuk van de zuigbuis totdat de Comfort-grep duidelijk vastklikt (linkeredeelte afbeelding).
  Leid de Comfort-greep langs de geleiding op de greed op het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de Comfortgreep duidelijk vastklikt (rechtegeelte afbeeling).
  Schakel de stofzuiger met de Aan/ Uit-schakelaar op de voorkant van de Comfort-greep uit als u de onderden uit elkaar wilt halen.
  Druk op de ontgrendelingsknop en haal de Comfort-greep er maar bovente af.

PowerUnit en zuigbuis verbinden (afb. 05 + 06)

Afhankelijk van de gekozen opbouw van uw stofzuiger bevindt de zuigbuis zich boven of onder de PowerUnit.

Leid de zuigbuis langus de geleiding op de greed op het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de zuigbuis duidelijk vastklikt (linkergedeelte afbeelding).

Steek het aansluitstuk van de PowerUnit van bovenaf in de zuigbuist totdat het aansluitstuk duidelijk vastklikt (rechtegeredeelte afbeelding).
- Om de delen waar uit elkaar te halen, drukt u op de ontgrendelingsknop.

Accuplaatsen (afb.07,08+09)

Verwijder de sticker van de accu.
Schuif de accu langs de geleidingen in de PowerUnit totdat de accu duidelijk vastklikt.
Druk op de beiden ontgrendelingsknoppen aan de zijkant van de accu als u de onderdelenuit elkaar wilt halen en haal de accu eruit.

Elektroborstel aansluiten (afb. 10)

Afhankelijk van de gekozen constructie steekt u het aansluitstuk van de PowerUnit of het aansluitstuk van de zuigbuis in de elektroborstel.

Steek het aansluitstuk correct van bovenaf in de elektroborstel. Het aansluitstuk要去 duidelijk vastklikken.
Druk op de ontgrendelingsknop op de elektroborstel om de onderdelen waar uit elkaar te halen. Trek het aansluitstuk uit de elektroborstel (afb. 06).

Algemene aanwijzingen voor de accu

De accu is bij aflevering nicht volledig opgeladen.

Laad de accu vór het eerste gebruik volledig op. Plan waarvoor ca. 4aar in.

Om het maximale vermogen van de accu te activeren, moet het opladen de eerste keer in de PowerUnit worden gedaan.

Als de accu vol is, wordt het controle-lampje van het laadiveau van de accuuitgeschakeld om energia te besparen.

U kunt maximaal 17 minuten zuigen als u de complete stofzuiger gebruikt en de hoogste stand kiest.

Als u erfolter de PowerUnit Solo gekruikt en de laagste stand kiest,kest u maximaal 60 minutes zuigen.

Accu opladen (zonder wandmontage) (afb. 11)

U kunt de stofzuiger staand opbergen en de accu direct opladen.

Steek de PowerUnit in de elektrische borstel om ervoor te zorgen dat de stofzuiger goed blijft staan.
Draai de stofzuiger maar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.
Steek de laadstekker van de bijgevoegde laadkabel in de laadbus op de onderkant van de accu.
Steek de oplader in een stopcontact.

Het laden begint.

Lees verder in de paragraaf "Controle-lampje laad niveau accu".

Accu opladen (met wandmontage) (afb. 12 + 13)

U heeft 2 möglichkheden om de stofzui-ger in de meegeleverde wandhouder op te bergen en op te laden.

Voor wandmontage heeft u een geschikte plek nodig in de buurt van een vrij stopcontact.

Wandmontage (afb. 14 + 15)

Op de hinterkant van de meegeleverde wandhouder zit een montageplaat met een zakje schroeven.

Voor de wandmontage moet u de montageplaat op de wand van de gewenste plek bevestigen.

Verwijder het zakje schroeven.
Druk op de ontgrendelingsknop op de onderkant van de wandhouder.
Verwijder de montageplaat waar beneden van de wandhouder.

Montageplaat bevestigen (afb. 16 + 17)

Om de montageplaat op de wand te bevestigen, zich er 2 pluggen en 2 TORX-schroeven T20 bijgevoegd. Verder heeft u een accuschroevendraier of een boormachine nodig (diameter boortje 6mm

Afhankelijk van de gekozen constructie van uw stofzuiger kiest u een afstand van 45 cm of 98 cm van de onderste rand van de montageplaat tot aan de vloer.

Zorg ervoor dat u geen kabels beschadigt die zich in de wand bevinden.

■ Bevestig de montageplaat aan de wand.

Laadkabel in de wandhouder bevestigen (afb. 18, 19 + 20)

Aan de onderkant van de wandhouder zit een kabelvak.

Druk op de beiden ontgrendelingsknoppen op de onderkant van de wandhouder en verwijder het klepje van het kabelvak.
Steek de laadstekker van de bijgevoegde laadkabel van bovenaf in de opening.
- Plaats de laadkabel in de kabelgeleiding.
- Plaats het klepje terug en vergrendel het kabelvak.

Hulpstukholderplaatsen (indien nodig) (afb. 21)

Om de drie accessoires op de wandhouser op te bergen, is er een hulpstukhouser bijgevoegd (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").

Steek de hulpstukholder tot de aan-slag op de wandholder.

Wandhouserplaatsen (afb. 22 + 23)

Zet de wandhouder van bovenaf op de montageplaat totdat de wandhouder duidelijk vastklikt.
Steek de PowerUnit van de in elkaar gezette stofzuiger met de accu van bovenaf in de wandhouder.
Steek de oplader in het stopcontact. Het laden begint.

Controllampje laadniveau accu (tijdens het laden) (afb. 24)

Het laadniveau van de accu wordt op de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

Ca. 0 - 34% knippert onderaan langzaam

Ca. 35 - 69% brandt onderaan, knippert in het midden langzaam

Ca. 70 - 90% brandt onderaan en in het midden, knippert boven-aan langzaam

Ca. 91 - 99%

100%

brandt onderaan, in het midden en bovenaan

uitgeschakeld

Als de accu vol is, wordt het controle-lampje van het laadniveau van de accuuitgeschakeld om energia te besparen.

Als de accu lange hijd Niet is gebrukt en leeg is, gaat de accu in de veiligheidsmodus. Het controleampje van het laadiveau van de accu reageert dan bij het laden in de PowerUnit pas na ca. 30-60 minutes.

Controllampje laadniveau accu (tijdens gebruik) (afb. 24)

Het laadriveau van de accu wordt op de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

Ca. 100 - 70% brandt bovenaan, in het midden en onderaan

Ca. 69 - 35% brandt in het midden en onderaan

Ca. 34 - 11% brandt onderaan

Ca. 10 - 0% knippert onderaan langzaam

Gebruik van de meegeleverde accessoires (afb. 25)

Het Miele assortment voor vloerbedekkingen biedt geschikte hulpstukken voor veel speciale toepassingen (zie het hoofdstuk "Bij te bestellen accessoires").

① Meubelzuigmond XL

Hulpstuk voor het zuigen van gestoffeerde meubels, matrassen en kussens.

② Kierenzuiger

Hulpstuk voor het zuigen van naden, kieren en hoeken.

③ Reliefborstel

Hulpstuk voor het zuigen van sierlijsten, houtsnijwerk of kwetsbare voorwerpen.

De borstel kan in elke gewenste stand worden gedraaid.

Hulpstukhouser

Voor het opbergen van de drie accessoires.

Symbolen op de houder geben aan waar u de hulpstukken kutn plaatsen. U kutn de hulpstukhouser op de wandhouserplaatsen (zie het hoofdstuk "Plaatsen en aansluiten", paragraaf "Hulpstukhouser plaatsen").

Elektroborstel Multi Floor XXL (afb. 26)

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Schade door vastzittend opge- n vuil.

Er kuren krassen op de te zuigen ondergrondkommen.

Controller of er geen stenen, scherven e.d. op de onderkant van de elektroborstel zitten.

De elektroborstel is geschikt voor het dagelijkz zuigen van tapijt, vaste vloerbedekking en harde vloeren.

Tip: Als u traptreden met vloerbedekking comfortabel wilt zuigen,That u de zuigbuis weg.

Tip: Als u eens een grotere hoeveelheid grover vuil wilt opzuigen, gebruikt u de constructie PowerUnit Solo (zie hoofdstuk "Plaatsen en aansluiten", paragraaf "PowerUnit Solo").

Handborstel Electro Compact (HX SEB) (afb. 27)

(afhangelijk van het model)

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Schade door vastzittend opge- n vuil.

Er kuren krassen op de te zuigen ondergrondkommen.

Controller of er op de onderkant van de handborstel geen stenen, scherven e.d. zitten.

De handborstel is heel geschikt voor het intensief reinigen van autostoelen en traptreden met vloerbedekking.

Het Beste reinigingsresultaat op gestoffeerde meubels ontstaat als u de meubelzuigmond XL gezruikt.

Tip: Als u autostoen of traptreden comfortabel wilt zuigen,That u de zuigbuis weg.

Tip: Als u eens een grotere hoeveelheid grover vuil wilt opzuigen, gebruikt u de constructie PowerUnit Solo (zie hoofdstuk "Plaatsen en aansluiten", paragraaf "PowerUnit Solo").

Extra accu en acculaadstation (afb. 28)

(afhangelijk van het model)

Door een extra accu te gebruiken, kunt u de gebruiksduur van de stofzuiger verdubbelen.

Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk "Plaatsen en aansluiten", paragraaf "Algeme- ne aanwijzingen voor de accu".

• Plaats de accu vanaf de tweede keer dat u deze oplaadt in het accu-laad-station totdat de accu duidelijk vast-klikt.
  Steek de stekker in een stopcontact.

Het laden begint. Het controleampje van het laadiveau van de accu knippert links.

Uitleg over de indicate van het laad niveau van de accu vindt u in het hoofd stuk "Plaatsen en aansluten", paragraaf "Controleampje laadiveau accu".

Als u de lege accu direct na gebruik in het accu-laadstation oplaadt, begint het laden pas als de accu is afgekoeld.

Het afkoelen kan wel 60 minutes duren. Gedurende dezeijd reageert het controelampje van het laadniveau van de accu op het laadstation Niet.

Gebruik

In- en uitschakelen (afb. 29)

Trek de laadstekker uit de laadbus van de accu als u de accu direct heeft opgeladen.

Haal de stofzuiger uit de wandhouder als u de accukaarin heeft opgeladen.
Gebruik de Aan/Uit-schakelaar op de comfort-greep ①.

Zuigvermogen kiezen

U knot het zuigvermögen van de stof- zuiger aan de situatie aanpassen. Als u het zuigvermögen verlaagt, knot u de elektrische borstel gemakkelijkerBeen en weeberbewegen.

U kunt op de comfort-greep 3 standenkiezen:

1 laagste stand voor lichte verruiling
2 middelste stand voor normale verruiling

Max. hoogste stand voor sterke verruiling

In de middelste en hoogste stand is een vloerherkenning geactiveerd.

Afhankelijk van de ondergrond wordt het verbruik van de elektrische borstel optimaal ingesteld. Hierdoor kan het geluidijdens het gebruik veranderen.

Verlichting van het te reinigen oppervlak

(afhangelijk van het model)

De elektroborstel van uw stofzuiger heeft BrilliantLight om het te reinigen oppervlak te verlichten.

Neerzetfunctie voor korte pauzes

(mag om veiligheidsredenen alleen worden gebrukt als de PowerUnit onder aan de stofzuiger is geplaatst)

Als u aan het zuigen bent en de PowerUnit is onderaan de stofzuiger geplaatst, kunt u het zuigen gemakkelijk onderbreken.

Draai de stofzuiger maar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.

De stofzuiger staat veilig, de elektrische borstel wordenuitgeschakeld en de accu worden gespaard.

Als u het aansluitstuk van de elektrische borstel wee ontgrendelt, worden de elektrische borstel wee ingeschakeld.

Onderhoud

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor elk onderhouduit. Gebruik waarvoorde Aan/Uit-schakelaar op de Comfortgrep.

Nieuwe onderdelen zijn verkrijgbaar bij de Miele vakhandelaar ofrechtstreeks bij Miele.

Stofreservoir legen (afb. 30-34)

Maak het stofreservoir uiterlijk leeg als het stof de marketing max op het reservoir bereikt.

Draai het deksel van het stofreservoir in de richting van de pijl tot aan de eerste aanslag.
Trek het stofreservoir maar boven en verwijder het.

U=kunt de inhoud van het reservoir bij het huisvuil doe n als u alleen normalaal huisstof heeft opgezogen.

Houd het stofreservoir vlak boven de afvalemmer zodate er geen stof opwervelt.
Draai het deksel van het stofreservoir in de richting van de pijl tot aan de volgende aanslag.

Het klepje onder aan het stofreservoir gaat open en het stof valt eruit.

Draai het deksel van het stofreservoir terug in de uitgangspositie.
Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
Leid de greed van het stofreservoir van bovenaf langus de geleiding op het aansluitstuk van de PowerUnit totdat het stofreservoir duidelijk vastklikt.

Fijnstofffilter reinigen (afb. 35)

In het stofreservoir bevindt zich het fijnstofffilter.

Reinig het fijnstofffilter minstens één keer per maand.

Verwijder het stofreservoir.
Haal het fijnstofffilter er maar boven toeuit.

Schade door fouten bij het reini-gen.

Het fijnstofffilter kan beschadigd raken en daardoor nicht meer goed werkken.

Reinig het fijnstofffilter Niet aan de binnenkant. Gebruik voor de reini- ging geen scherpe of spitse voorwerpen. Borstel het fijnstofffilter Niet af.

Houd het fijnstofffilter boven een afvaleurmmer.
Klop het fijnstofffilter via de rubberen onderrand voorzichtiguit.
Draai het fijnstofffilter waar bij iets, zo dat het vuiluit alle ruimtes kan worden verwijderd.
- Plaats het schone fijnstofffilter correct terug in het stofreservoir.
Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.

Voorfilter reinigen (afb. 36-39)

In het stofreservoir bevindt zich het voorfilter.

Reinig het voorfilter indien nodig.

Verwijder het stofreservoir.
Verwijder het fijnstofffilter (afb. 35).
Leeg het stofreservoir boven een afvaleurmer en haal het voorfilter er aan boven toeuit.
- Ontgrendel het motorfilter linksom en haal het motorfilter er maar boven toeuit.

Schade door fouten bij het reini-gen.

Het voorfilter kan beschadigd raken en daardoor nicht meer goed werken.

Gebruik voor de reiniging geen scherpe of spitse voorwerpen.

Klop het voorfilter voorzichtiguit boven een afvalemmer.

Tip: Gebruik een fjne reinigingsborstel of iets dergelijks om het voorfilter ook grondig aan de binnenkant te reinigen. U hoeft het motorfilter Niet te reinigen. U kunt het eruit halen, zodat u better bij de binnenkant van het voorfilter kunt ko men.

• Plaats het motorfilter na het reinigen van het voorfilter correct en goed vast terug in het voorfilter.
  Vergrendel het motorfilter rechtsom tot aan de aanslag.
• Plaats het voorfilter一周 in het stofreservoir.
  Breng de invoerhulpstukken van beide onderdelenaar elkaar toe endraai het deksel van het stofreservoir terug in de uitgangspositie.
  Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
  Plaats het fijnstofffilter terug.
  Plaats het stofreservoir waar op het aansluitstuk van de PowerUnit.

Stofreservoir reinigen

Reinig het stofreservoir indien nodig.

Verwijder het stofreservoir.

Leeg het stofreservoir boven een afvaleurmer en haal het voorfilter er aan boven toe uit (afb. 36).
Reinig het reservoir met water en mild afwasmiddel.
Maak het stofreservoir verrolgens goed droog.
- Plaats het voorfilter waar in het stofreservoir en draai het voorfilter waar in de uitgangspositie (afb. 38 + 39 ).
Plaats het stofreservoir waar op het aansluitstuk van de PowerUnit.

Elektroborstel/handborstel reinigen (afb. 40)

(handborstel afhankelijk van het model)

Neem de elektroborstel/handborstel van de stofzuiger (afb. 06).
Leg de elektroborstel/handborstel met de onderkant maar boven op een glad en schoon oppervlak.
Draadjes, haren en dergelijk die zich om de borstelas hebben gewwikkeld, kurz u met een schaar doorknippen. De borstelas heeft een speciale groef waarlangs u kurz knippen.

De afgeknipte draadjes en haren kurz u daarna met de stofzuiger opzuigen.

U kunt dekleine loopwieltjes bij een zeer sterke verruiling of blokkade verwijderen en reinigen (nietoodzakelijk bij de handborstel).Gebruik een sleufschroevendraier om ze te verwijderen.

Borstelas verwijderen (afb. 41)

(niet möglichk bij de handborstel)

U kunt de borstelas uit de elektroborstel halen om hardnekkige verontreinigungente verwijderen en ook de binnenkant van de elektroborstel te reinigen.

Ontgrendel het klepje aan de zijkant van de elektroborstel zodate u het symbolism l ziet.
Klap het klepje omhoog, totdat u wonderstand voelt.
Verwijder de borstelas.
Verwijder de greed van de borstelas als u hier erge verontreinigingen ziet.
Reinig de borstelas en de greed van de borstelas en verwijder alle vastzitende verontreinigungen uit de binnenkant van de elektroborstel.
Ga in omgeekerde volgorde te werk om de elektroborstel wee in elkaar te zetten.

Accu verrangen

Zorg ervoor dat u een originele Miele li-ion-accu AP01 (HX LA) in huis heeft.

Neem de aanwijzingen in acht voor de omgang met en afvoer van de accu. Zie hiervoor de hoofdstukken "Veiligheidsinstrumenties en waarschuwingen", "Een bijdrage aan de bescherming van het milieu" en "Plaatsen en aansluiten" (paragraaf "Algemene aanwijzingen voor de accu").

Nuttige tips

De meeste storingen en problemen die bij dagelijks gebruik konnen optreden,kest u zich verhelpen.U bespaart daarmee nicht alleenijd, maar ook kosten,omidat u Miele Niet hoeft in te schakelen.

De volgende tabellen helpen u de oorzaken van een probleem te achechterhalen en het probleem te verhopen.

Kans op letsel door roterende borstelas.

U kurz verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger alkijd uit, voordat u een probleem probeert op te loseen.

Gebruik waarvoord de Aan/Uit-schakelaar op de Comfort-grEEP.

Probleem Oorzaak en oplossing
De reinigingscapaciteit is onvoldoende.	Het stofreservoir is vol. ■ Leeg en reinig het stofreservoir (zie hoofdstuk “On-derhoud”).
	De elektroborstel is verruild/verstopt. ■ Reinig de elektroborstel (zie hoofdstuk “Onderhoud”, paragrafen “Elektroborstel reinigen” en “Borstelas uit de elektroborstel verwijdenen”).
De capacititeit worden minder.	Het fijnstofffilter is verontreinigd. ■ Reinig het fijnstofffilter (zie het hoofdstuk “Onderhoud”, paragraaf “Fijnstofffilter reinigen”).
	Het voorfilter is verontreinigd. ■ Reinig het voorfilter (zie het hoofdstuk “Onderhoud”, paragraaf “Voorfilter reinigen”).
De elektrische borstel worden automatisch uittgeschakeld.	De elektrische borstel is overbelast, bijvoorbeeld op een hoogpolig tapijt. ■ Schakel de stofzuiger uit en schakel de stofzuiger waar in met een lager zuigvermogen. Gebruik waarvoor de Aan/Uit-schakelaar op de comfort-grep.
Het geluid verandert tj-dens het zuigen.	In de middelste en hoogste stand is een vloerherken-ning geactiveerd. Afhankelijk van de ondergrond worden het verbruik van de elektrische borstel automatisch optimaal ingesteld. ■ Het geluid hoor bij het normale functioneren van de stofzuiger.
De stofzuiger doet het Niet na het inschakelen.	Er is geen accu geplaatst of de accu is nicht juist geplaatst. ■ Plaats de accu of controller of de accu goed is geplaatst (zie het hoofdstuk "Plaatsen en aansluiten", paragraaf "Accu plaatsen").
	De accu is Niet voldoende opgeladen. ■ Laad de accu precies zo op als in deze gebruiks-aanwijzing is beschreven (zie hoofdstuk "Plaatsen en aansluiten", paragrafen "Algemene aanwijzingen over de accu" en "Accu opladen").
	Er is geen originele Miele accu geplaatst. ■ Plaats een originele Miele li-ion-accu AP01 (HX LA).
	De eerste keer opladen van de accu heeft buiten de PowerUnit plaatsgevonden. ■ Laad de accu de eerste keer.altijd in de PowerUnit op om de accu te activeren (zie hoofdstuk "Plaatsen en aansluiten", paragrafen "Algemene aanwij-zingen voor de accu" en "Accu opladen").
	De laadstekker zit er nog in. ■ Trek de laadstekker uit de laadbus aan de onder-kant van de accu.

Foutmeldingen

Kans op letsel door roterende borstelas.

U kurz verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te losesen.

Gebruik waarvoor de Aan/Uit-schakelaar op de Comfort-grep.

Foutmeldingen worden weergegeven doordat het contrôlelampje van het laadniveau van de accu op de PowerUnit snel knippert.

Probleem Oorzaak en oplossing
Het onderste controle-lampje knippert snel	Interne systemfout ■ Haal de accu eruit, wacht 10 seconden,plaats de accu terug en laad deze op.
Het onderste en middel-ste contrôlelampje knipperen snel	Storing “Oververhitting accu” ■ Wacht ca. 30 minutes voordat u de stofzuiger waar inschakelt.
Het middelste en bo- venste contrôlelampje knipperen snel	Storing “Accu Niet herkend” ■ Plaats een originele Miele-li-ion-accu AP01 (aan-duiding: HX LA).
Het bovenste controle-lampje knippert snel	Storing “Comfort-grep nicht herkend” ■ Haal de comfort-grep eraf enzet deze wee terug (zie het hoofdstuk “Plaatsen en aansluiten”, para-graaf “Comfort-grepplaatsen”). ■ Haal de accu eruit, wacht 10 seconden enplaats de accu terug.

Onderhoud

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor elke reinig inguit. Gebruik waarvoord Aan/ Uit-schakelaar op de Comfort-grep.

Buitenkant en accessoires

! Gevaar voor elektrische schok door netspanning.

Als er vocht op de oplader kommt,\ kunt u een elektrische schok krijgen.\ Dompel de oplader nooit onder in water.

Neem de speciale reinigingstips voor het stofreservoir in het hoofdstuk "Onderhoud" in acht.

De buitenkant van de stofzuiger en de kunststof accessoires kurz u reinigen met een normalaerinigingsmiddel voor kunststof.

Schade als gevolg van ongeschikte reinigingsmiddelen.

Alle oppervlakken zijn krasgevoelig. Alle oppervlakken können verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.

Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhoudsmiddelen.

Service

Contact bij storingen

De contactgegevens van de afdeling klantcontacten van Miele vindt u achteraan in dit document.

Garantie

De garantietermijn voor dit apparaat bedraagt 2aar.

Meer informatatie over de garantievooraarden in uw land kurz u bij Miele verkrijgen.

Bij te bestellen accessoires

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Wij adviseren het gebruik van accessoires met het logo "ORIGINAL Miele" op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het Beste reinigingsresultaat.

Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder logo "ORIGINAL Miele" op de verpakking, vallen nicht onder de garantie van de stofzuiger.

Verkoop accessoires

Originele accessoires zijn verkrijgbaar via de Miele webshop, bij Miele of bij de Mielevakhandelaar.

Originele Miele accessoires herkent u aan het logo "ORIGINAL Miele" op deverpakking.

Met 3D4U biedt Miele bovendien Gratis accessoires voor het downloaden voor de 3D-printer aan (www.miele.de, Service, Onderdelen en Accessoires).

3D4U

Sommige modellen zijn standard al voorzien van een of meer van de volgende accessoires.

Handborstel Electro Compact (HX SEB)

Voor het intensief reinigen van autostoelen en traptreden met vloerbedeking.

Lamellen-/radiatorborstel (SHB 30)

Met de radiatorborstel kurz u radiatoren, voegen en lamellen schoonzui-gen.

Voor het zuigen van matrassen en gestoffeerde meubels tot in de naden.

Kierenzuiger, 300 mm (SFD 10)

Een extra Lange kierenzuiger voor het zuigen van naden, kieren, hoeken, etc.

Kierenzuiger, 560 mm (SFD 20)

Een flexibele kierenzuiger voor het zui-gen van moeilijk toegankelijkke plekken.

Extra accu AP01 (HX LA)

Om de gebruiksduur van de stofzuiger te verdubbelen.

Lees voordat u de accu voor het eerst opplaadt absoluut het hoofdstuk "Plaatsen en aansluiten", paragraaf "Algemeine aanwijzingen voor de accu".

Accu-laadstation LS03 (HX LS)

Om de extra accu onafhankelijk van het apparaat en tegelijkertijd op te laden.

Herstellingen aan huis en andere inlichtingen /

Miele Nederland B.V.

Postbus 166

4130 ED Vianen

Telefoon: (03 47) 37 88 88
