MANUALE UTENTE Triflex HX1 Performance MIELE
Istruzioni di sicurezza e avvertenze 120 Descrizione apparecchio 130 Il Vostro contributo alla tutela dell'ambiente 132 Nota relativa alle immagini 134 Installazione e allacciamenti 134 Assemblare l'aspirapolvere 134 Solo PowerUnit 134 Innestare l'impugnatura Comfort 134 Collegare la PowerUnit e il tubo aspirante 134 Inserire la batteria 135 Collegare l'elettrospazzola 135 Indicazioni generali sulla batteria 135 Caricare la batteria (senza montaggio a parete) 135 Caricare la batteria (con montaggio a parete) 136 Montaggio a parete 136 Spia ricarica della batteria (durante la ricarica) 137 Spia ricarica della batteria (in caso di utilizzo) 137 Uso degli accessori forniti 137 Elettrospazzola Multi Floor XXL 138 Spazzola Electro Compact (HX SEB) 138 Batteria aggiuntiva e stazione di ricarica della batteria 138 Uso 139 Accensione e spegnimento 139 Impostare la potenza aspirante 139 Illuminare la superficie da aspirare 139 Funzione di riposo per pause brevi 139 Manutenzione 140 Vuotare il contenitore polvere 140 Pulire il filtro fine 140 Pulire il prefiltro 141 Pulire il contenitore polvere 141 Pulire l'elettrospazzola/la spazzola 141 Sostituire la batteria 142 Cosa fare se 143 Segnalazioni di anomalie 145 Pulizia / Manutenzione 146
Assistenza tecnica 146
Contatti in caso di guasto 146
Garanzia 146
Accessori su richiesta 146
Fonti di riferimento per accessori 147

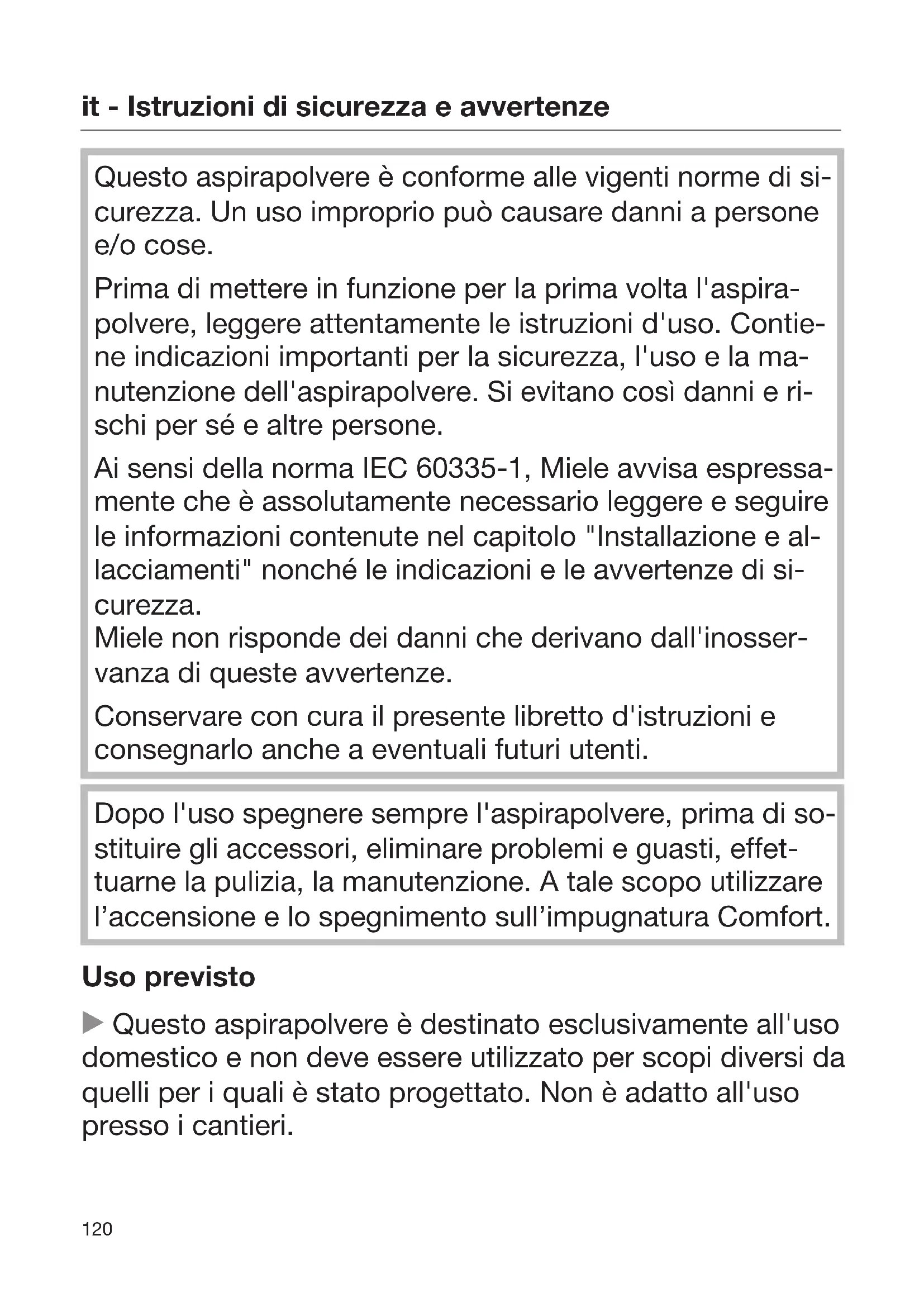

Questo aspirapolvere è conforme alle vigenti norme di sicurezza. Un uso improprio può causare danni a persone e/o cose.
Prima di mettere in funzione per la prima volta l'aspirapolvere, leggere attentamente le istruzioni d'uso. Contengono indicazioni importanti per la sicurezza, l'uso e la manutenzione dell'aspirapolvere. Si evitano così danni e rischi per sé e per altre persone.
Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo "Installazione e allacciamenti" nonché le indicazioni e le avvertenze di sicurezza.
Miele non risponde dei danni che derivano dall'inosservanza di queste avvertenze.
Conservare con cura il presente libretto d'istruzioni e consegnarlo anche a eventuali futuri utenti.
Dopo l'uso spegnere sempre l'aspirapolvere, prima di sostituire gli accessori, eliminare problemi e guasti, effettuarne la pulizia, la manutenzione. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.
Uso previsto
Questo aspirapolvere è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri.
▷ Questo apparecchio non è destinato all'impiego in ambienti esterni. ▷ Questo aspirapolvere è adatto alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette. ▷ Questo aspirapolvere può essere utilizzato fino a un'altitudine di 4.000 m s.l.m. Utilizzare l'aspirapolvere solo ed esclusivamente per aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altre modifiche non sono ammessi. Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'aspirapolvere, non devono farne uso senza la sorveglianza e la guida di una persona responsabile. ▷ L'imballaggio protegge l'elettrodomestico durante il trasporto. Si consiglia di conservare la confezione per eventuali trasporti.
Bambini
- Tenere lontano dall'aspirapolvere i bambini al di sotto degli otto anni oppure sorvegliarli costantemente. I ragazzini più grandi e responsabili (in ogni caso non al di sotto degli otto anni) possono utilizzare l'apparecchio senza sorveglianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutta sicurezza. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
In ogni caso non permettere loro di effettuare operazioni di pulizia e manutenzione senza sorveglianza. ▷ Sorvegliare i bambini che si trovano nelle immediate vicinanze dell'apparecchio. Non permettere loro di giocarci. ▷ Pericolo di soffocamento! I bambini potrebbero per gioco avvolgersi nel materiale di imballaggio (ad es. nella pellicola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio.
Sicurezza tecnica
L'aspirapolvere funziona a 25,2 Volt.
È un dispositivo della classe di protezione III.
Trattasi di un elettrodomestico dotato di protezione contro scosse elettriche dovute ad allacciamento a bassissima tensione di sicurezza e nel quale non si generano voltaggi superiori alla bassissima tensione di sicurezza. La carica dell'aspirapolvere avviene tramite un caricabatterie della classe di protezione II.
▷ Prima di mettere in funzione l'apparecchio controllare che non vi siano danni visibili esternamente né sull'aspirapolvere né sugli accessori; non mettere in funzione un aspirapolvere danneggiato.
▷ Confrontare i dati di allacciamento sulla targhetta dati della stazione di ricarica (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono assolutamente corrispondere. Il caricabatterie è adatto, senza alcuna modifica, a 50 Hz e 60 Hz.
La presa elettrica deve essere protetta da un fusibile da 16 A oppure da 10 A ad azione ritardata. La spazzola elettrica Miele Multi Floor XXL e la spazzola elettrica Miele Electro Compact (a seconda del modello) sono accessori aggiuntivi motorizzati, specifici per questo aspirapolvere Miele. L'utilizzo dell'aspirapolvere con un'altra spazzola elettrica Miele oppure una spazzola elettrica di un altro produttore non è consentito per questioni di sicurezza. Prima dell'uso e durante l'aspirazione accertarsi che sulla parte inferiore dell'elettrospazzola/della spazzola (a seconda del modello) non vi siano parti grossolane incastrate. Riporre l'aspirapolvere a una temperatura ambiente compresa tra 0°C e 45°C. Eventuali riparazioni all'aspirapolvere in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qualsiasi eventuale ulteriore danno decade.
Eventuali riparazioni devono essere effettuate esclusivamente da un tecnico del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate correttamente, queste possono mettere seriamente in pericolo la sicurezza dell'utente. Solo con i pezzi di ricambio originali, Miele dà la garanzia di soddisfare le richieste di sicurezza. Sostituire eventuali pezzi difettosi solo con ricambi originali Miele.
Pulizia
Non immergere mai l'aspirapolvere e i loro accessori in acqua.
La spazzola elettrica (a seconda del modello), la PowerUnit, il tubo aspirante e l'impugnatura Comfort contengono cavi elettrici. I contatti non devono bagnarsi, quindi non passare mai l'aspirapolvere con l'acqua o con un panno umido.
Pulire l'aspirapolvere e gli accessori solamente con un panno asciutto oppure solo leggermente inumidito. Eccezione:
- Contenitore polvere: vuotare il contenitore della polvere e rimuovere il prefiltro. Pulire il contenitore polvere solo con acqua e un detersivo delicato per i piatti. Asciugare infine con cura il contenitore polvere. Riapplicare il prefiltro.
Impiego corretto
Non utilizzare l'aspirapolvere senza contenitore polvere, prefiltro, filtro fine e filtro salvamotore. Non aspirare oggetti ardenti o incandescenti, come sigarette, cenere o carbone apparentemente spenti. Non aspirare liquidi o sporco bagnato con l'aspirapolvere. Prima di passare l'aspirapolvere su moquette e/o tappeti lavati o inumiditi, attendere che siano completamente asciutti. Non aspirare la polvere di toner. Il toner, ad esempio delle stampanti o delle fotocopiatrici, può condurre elettricità. Non aspirare sostanze facilmente infiammabili o esplosive, né gas; non passare l'aspirapolvere nemmeno in locali dove tali sostanze sono depositate. Non infilare mai le dita o le mani nel rullo della spazzola elettrica quando è in movimento (a seconda del modello). Non aspirare all'altezza della testa con la spazzola elettrica (a seconda del modello). Non aspirare all'altezza della testa delle persone.
Utilizzare solo accessori con il logo "ORIGINAL Miele" apposto sulla confezione. La casa produttrice può garantire la sicurezza solo per gli accessori originali.
Indicazioni di sicurezza e avvertenze per batteria AP01, caricabatterie LG01, stazione di ricarica LS03 (a seconda del modello)
Bambini
Le persone (compresi i bambini) che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza il caricabatterie LG01/la stazione di ricarica LS03, non devono farne uso senza la sorveglianza e la guida di una persona responsabile. La batteria AP01 non deve essere alla portata dei bambini eventualmente presenti in casa. Tenere lontano dal caricabatterie LG01 e dalla stazione di ricarica LS03 i bambini a meno che non vengano costantemente sorvegliati.
Sicurezza tecnica
La batteria AP01, il caricabatterie LG01 e la stazione di ricarica LS03 devono essere utilizzati per questo aspirapolvere Miele HS19. L'utilizzo dell'aspirapolvere con una batteria, un caricabatterie e una stazione di ricarica di un altro produttore non è consentito per questioni di sicurezza. Per caricare la batteria AP01 utilizzare solo il caricabatteria fornito LG01/xx o la stazione di ricarica fornita LS03/xx.
xx sta per 01, 02, 03, 04, 05, 06, 07 o 08 e quindi per la versione del paese del caricabatterie LG01 e della stazione di ricarica LS03:
| XX | |
| 01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA |
| 02 AE, GB, HK, IE, MY, SG |
| 03 CA, MX, US |
| 04 AU, NZ |
| 05 CN |
| 06 KR |
| 07 JP |
| 08 IN |
Utilizzando un adattatore per il collegamento alla rete elettrica, accertarsi che l'adattatore sia consentito per un funzionamento continuo. È possibile il funzionamento temporaneo o permanente su un sistema di alimentazione di energia elettrica autosufficiente o non sincrono alla rete (come reti autonome, sistemi di backup). Requisito per il funzionamento è che il sistema di alimentazione di energia elettrica rispetti le normative EN 50160 o similari.
Le misure di sicurezza previste nell'impianto domestico e per questo prodotto Miele devono essere garantite per funzionalità e procedure anche con il funzionamento autonomo oppure non sincrono alla rete oppure sostituite da misure uguali nelle installazioni. Come per esempio descritto nella pubblicazione attuale della VDE-AR-E 2510-2.
Caricare l'aspirapolvere a una temperatura ambiente compresa tra 0°C e 45°C.
Non continuare a utilizzare per nessun motivo la batteria AP01 qualora emanasse un odore insolito, fuoriuscisse del liquido, si riscaldasse, si decolorasse o si deformasse. In questo caso gettare immediatamente la batteria AP01 (v. indicazioni sulla sicurezza "Smaltimento della batteria AP01" alla fine di questo capitolo e al capitolo "Il vostro contributo alla tutela dell'ambiente", par. "Smaltimento di batterie e accumulatori usati"). Gli accumulatori e le batterie possono scadere. Evitare il contatto con occhi e pelle con liquidi corrosivi. In caso di contatto risciacquare con acqua e prendere in considerazione un aiuto medico. Mettersi in contatto con l'assistenza tecnica Miele, prima di spedire la batteria AP01.
Impiego corretto
Non far cadere la batteria AP01 e non gettarla. Una batteria AP01 caduta a terra o danneggiata non può essere utilizzata per motivi di sicurezza. Fare in modo che la batteria AP01 non sia a contatto con fiamme vive o altre fonti di calore. Non riscaldare la batteria AP01. Non esporla a raggi solari diretti. Non smontare la batteria AP01. Non generare un cortocircuito con la batteria AP01, creando per errore o intenzionalmente un ponte con i contatti. Non far entrare in contatto la batteria AP01 con dei liquidi.
Smaltimento della batteria AP01: togliere la batteria dall'aspirapolvere AP01. Isolare i contatti metallici utilizzando del nastro adesivo, per evitare cortocircuiti. Smaltire la batteria AP01 presso il locale centro di raccolta. Non gettare la batteria AP01 nei normali rifiuti domestici.

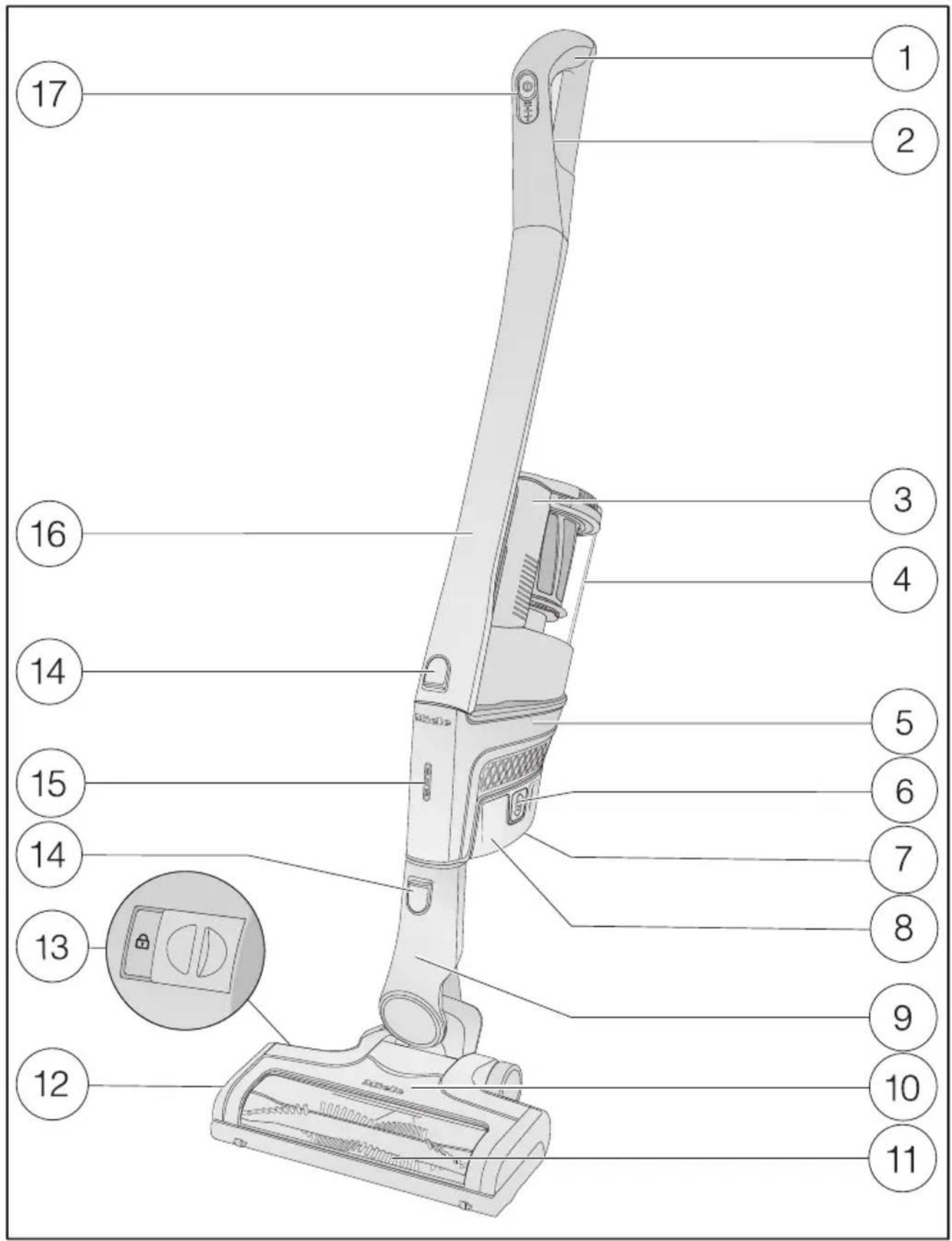

it - Descrizione apparecchio
① Impugnatura Comfort ② Tasto di sblocco per impugnatura Comfort (sul retro) ③ Maniglia del contenitore della polvere ④ Contenitore della polvere con prefiltro, filtro polvere fine e filtro salvamotore ⑤ PowerUnit con allacciamento per batteria e bocchettone per impugnatura Comfort, tubo aspirante, spazzola elettrica e contenitore polvere ⑥ Tasti di sblocco per batteria (sui due lati) ⑦ Boccola di ricarica (sul lato inferiore della batteria) ⑧ Batteria agli ioni di litio AP01 ⑨ Bocchettone di allacciamento ⑩ Spazzola elettrica Multi Floor XXL (a seconda del modello con luce BrillantLight) ⑪ Rullo spazzola estraibile ⑫ Sportellino ⑬ Sblocco per rimozione del rullo spazzola ⑭ Tasti di sblocco ⑮ Spia ricarica della batteria ⑯ Tubo aspirante ⑰ Dispositivo di accensione/spegnimento con selettore della potenza aspirante
Smaltimento dell'imballaggio
L'imballaggio ha lo scopo di proteggere la merce da eventuali danni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell'ambiente e di facilità di smaltimento.
L'imballaggio può essere conservato per un'eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di dati o guasti all'apparecchiatura.
I singoli componenti dell'imballaggio possono essere raccolti separatamente secondo i criteri della raccolta differenziata.
Restituire gli imballaggi al circuito di raccolta dei materiali consente da una parte di risparmiare materie prime e dall'altra di ridurre il volume degli scarti.
Smaltimento delle apparecchiature
Prima dello smaltimento dell'apparecchio, estrarre il filtro polvere fine e gettarlo tra i rifiuti domestici.
Le apparecchiature elettriche ed elettroniche contengono spesso materiali utili. Contengono altresì sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'apparecchiatura stessa. Smaltirli in modo non adeguato o nei rifiuti domestici potrebbe nuocere alla salute e all'ambiente. In nessun caso quindi smaltire queste apparecchiature nei normali rifiuti domestici.
Il simbolo del cassonetto barrato indica che il prodotto deve essere conferito agli idonei centri di raccolta differenziata allestiti dai comuni o dalle società di igiene urbana oppure riconsegnato gratuitamente al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. Accertarsi che al momento dello smaltimento l'apparecchiatura sia tenuta lontana dai bambini.
Smaltimento delle batterie e degli accumulatori usati
Gli apparecchi elettrici ed elettronici contengono spesso batterie e accumulatori che dopo l'uso non possono essere gettati nei rifiuti domestici. L'utente è obbligato per legge a non rimuovere dagli aspirapolvere batterie e accumulatori usati e a portarli a un centro di raccolta adatto dove possono essere smaltiti correttamente. Isolare i contatti metallici utilizzando del nastro adesivo, per evitare cortocircuiti. Batterie e accumulatori contengono verosimilmente sostanze che possono essere nocive per la salute delle persone e per l'ambiente.
Il contrassegno delle batterie o degli accumulatori fornisce ulteriori indicazioni. Il bidone barrato significa che in nessun caso batterie e accumulatori possono essere gettati nei rifiuti domestici. Se il bidone barrato è contrassegnato da uno o diversi simboli chimici riportati, significa che sono contenuti piombo (Pb), cadmio (Cd) e/o mercurio (Hg).
Batterie e accumulatori usati contengono importanti materie prime e possono essere riciclati. La raccolta differenziata di batterie e accumulatori usati ne facilita il trattamento e il riciclaggio.
Nota relativa alle immagini
Le immagini indicate nei capitoli sono riportate alla fine delle presenti istruzioni d'uso, nelle pagine pieghevoli.
Installazione e allacciamenti

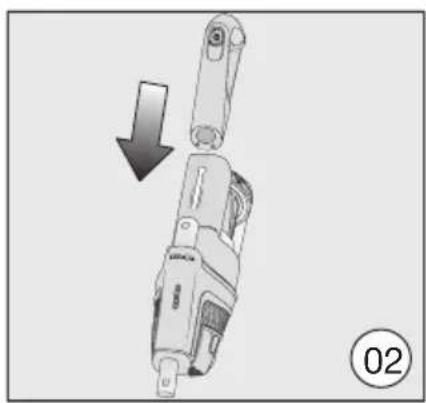

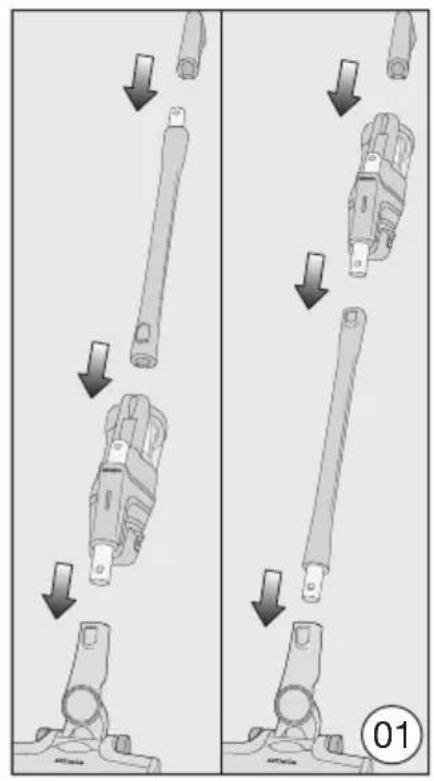

Assemblare l'aspirapolvere (Fig. 01 + 02)
Le possibilità per assemblare completamente l'aspirapolvere sono 2.
- Inserire il tubo aspirante sopra o sotto la PowerUnit.
Assicurarsi di assemblare l'aspirapolvere come indicato nell'immagine.
Vantaggi della PowerUnit in basso sull'aspirapolvere:
- possibile funzione sicura per riporre l'apparecchio (v. cap. "Uso", par. "Funzione di riposo per pause brevi")
- ergonomia (alleggerimento del polso)
- pulizia confortevole di grandi superfici
Vantaggi della PowerUnit in alto sull'aspirapolvere:
- pulizia confortevole sotto i mobili piani
- rimozione rapida della PowerUnit
Solo PowerUnit
Per aspirare in modo rapido e mirato briciole o capelli, l'ideale è la PowerUnit al tubo aspirante ed elettrospazzo.
Suggerimento: Questa struttura è particolarmente adatta all'impiego degli accessori (v. cap. "Uso degli accessori forniti").

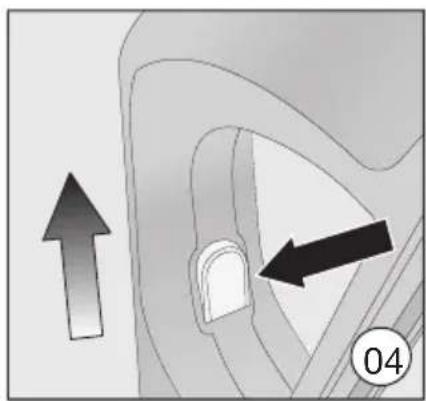

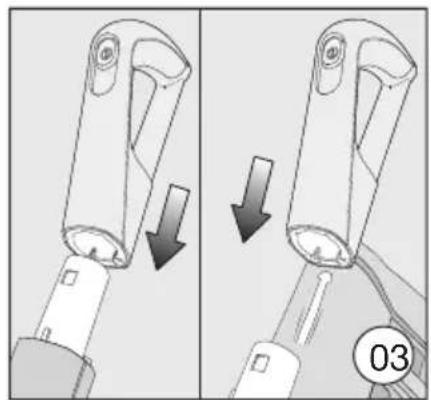

Innestare l'impugnatura Comfort (Fig. 03 + 04)
A seconda della struttura selezionata dell'aspirapolvere è possibile innestare l'impugnatura Comfort sul tubo aspirante oppure sulla PowerUnit.
Innestare l'impugnatura Comfort dall'alto sul bocchettone del tubo aspirante, finché l'impugnatura si aggancia in modo percettibile (sezione immagine sinistra). Far passare l'impugnatura Comfort lungo la guida sulla maniglia del contenitore polvere, dall'alto sul bocchettone della PowerUnit, finché l'impugnatura Comfort si aggancia in modo percettibile (sezione immagine destra). Spegnere l'aspirapolvere con l'interruttore On/Off sul lato frontale dell'impugnatura Comfort, se si desidera separare i vari componenti. Premere il tasto di sblocco e togliere l'impugnatura Comfort verso l'alto.

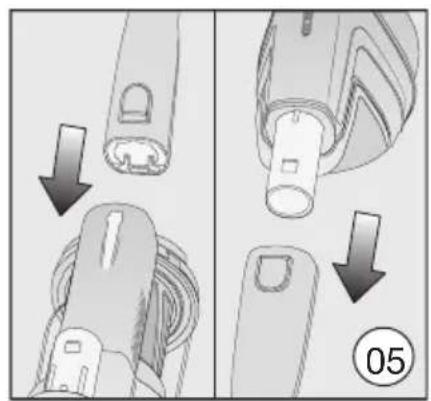

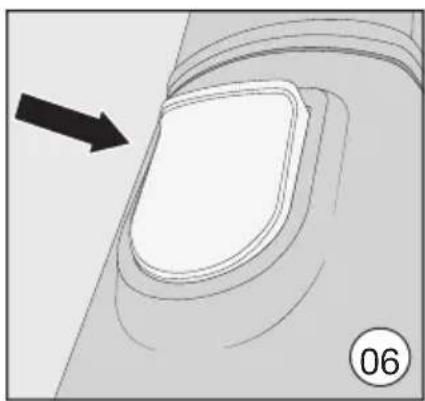

Collegare la PowerUnit e il tubo aspirante (Fig. 05 + 06)
In base alla struttura scelta dell'aspirapolvere il tubo aspirante si trovava sopra o sotto la PowerUnit.
Far passare il tubo aspirante lungo la guida sulla maniglia del contenitore della polvere dall'alto sul bocchettone della PowerUnit finché il tubo aspirante si aggancia in modo percettibile (sezione immagine sinistra).
Innestare il bocchettone della PowerUnit dall'alto nel tubo aspirante finché il bocchettone si aggancia in modo percettibile (sezione immagine destra). Per staccare i due elementi, premere il tasto di sblocco.

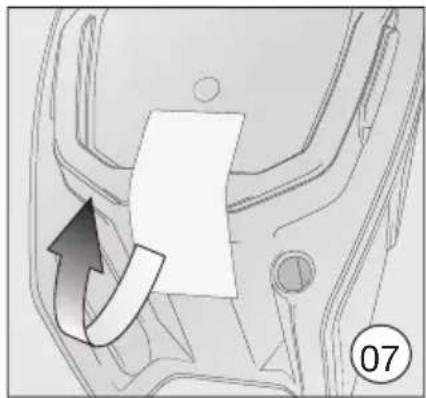

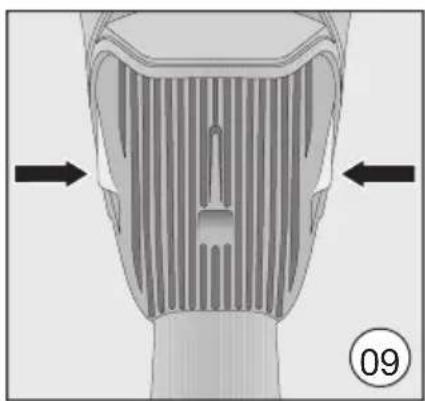

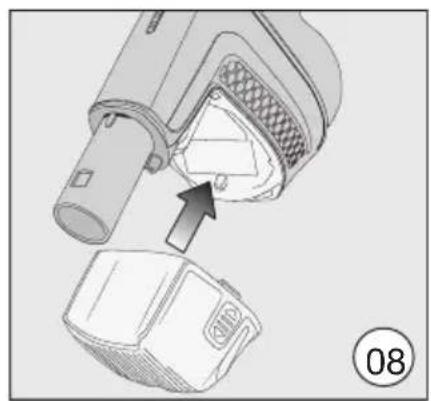

Inserire la batteria (Fig. 07, 08 + 09)
Rimuovere l'adesivo dalla batteria. - Inserire la batteria lungo le guide fino all'aggancio percettibile nella PowerUnit. Premere i due tasti di sblocco lateralmente sulla batteria se si desidera separare i componenti ed estrarre la batteria.

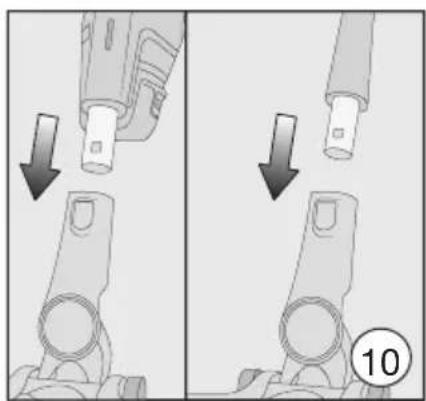

Collegare l'elettrospazzola (Fig. 10)
In base alla struttura scelta dell'aspirapolvere, innestare il bocchettone della PowerUnit o il bocchettone del tubo aspirante nell'elettrospazzola.
Innestare il bocchettone posizionato dall'alto nell'elettrospazzola finché si aggancia in modo percettibile. Premere il tasto di sblocco sull'elettrospazzola se si desidera staccare i componenti e togliere il bocchettone dall'elettrospazzola (Fig. 06).
Indicazioni generali sulla batteria
Al momento della fornitura la batteria non è completamente carica.
Caricare completamente la batteria prima di utilizzarla per la prima volta. La durata prevista è di ca. 4 ore.
Eseguire questa prima ricarica assolutamente nella PowerUnit per attivare la potenza massima della batteria.
Quando la batteria è completamente carica, la spia relativa allo stato di ricarica della batteria si spegne per risparmiare energia elettrica.
È possibile aspirare fino a 17 minuti se si utilizza l'aspirapolvere completamente assemblato e si seleziona il livello massimo di potenza.
Se invece si utilizza solo la PowerUnit e si seleziona il livello di potenza più basso, è possibile aspirare fino a 60 minuti.

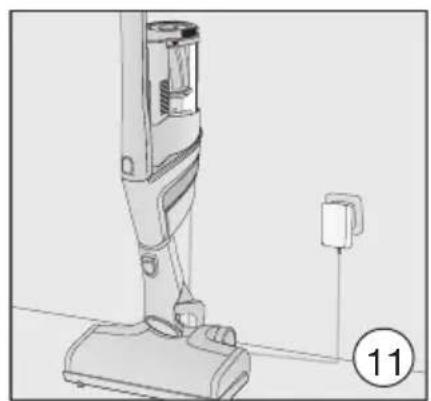

Caricare la batteria (senza montaggio a parete) (Fig. 11)
Si può conservare l'aspirapolvere in piedi e caricare direttamente la batteria.
Innestare la PowerUnit nella spazzola elettrica per garantire una posizione stabile dell'aspirapolvere. Spostare l'aspirapolvere verso di sé finché il bocchettone di collegamento della spazzola elettrica si aggancia in modo percettibile. Inserire il connettore di ricarica del cavo allegato nella boccola di ricarica sul lato inferiore della batteria. Inserire il caricabatteria in una presa elettrica.
Si avvia la ricarica.
Leggere al capitolo "Spia stato di ricarica della batteria".

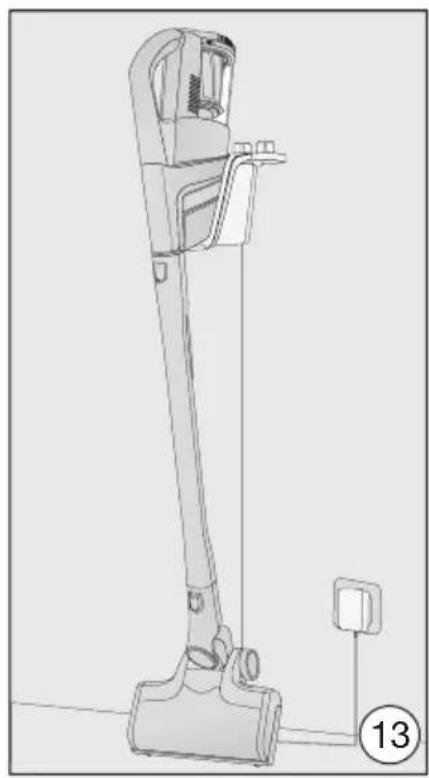

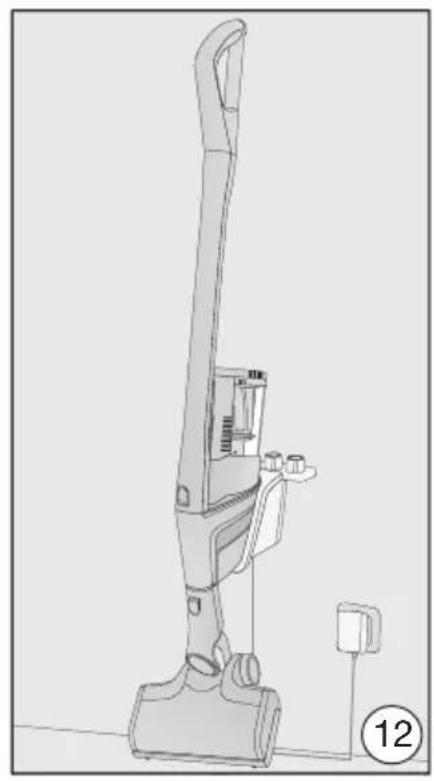

Caricare la batteria (con montaggio a parete) (Fig. 12 + 13)
Le possibilità per conservare e ricaricare l'aspirapolvere sono 2.
Per il montaggio a parete è necessario un luogo adatto nelle vicinanze di una presa elettrica libera.

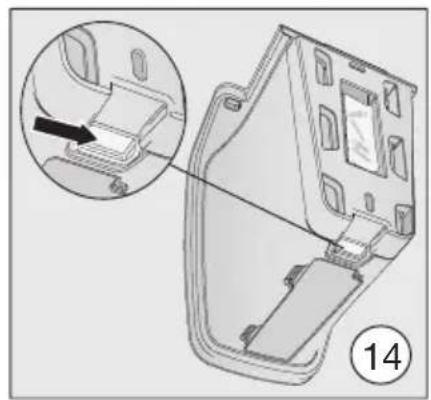

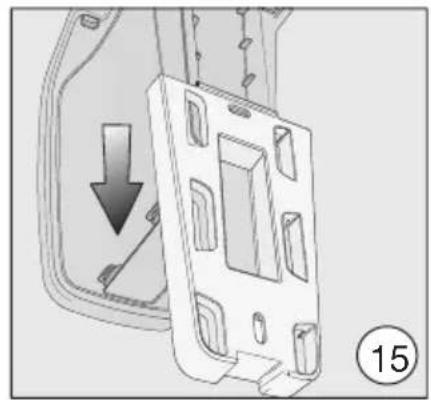

Montaggio a parete (Fig. 14 + 15)
Sul retro del supporto a parete fornito è applicata una piastra di montaggio con un sacchettino di viti.
Per il montaggio a parete occorre fissare la piastra di montaggio alla parete del luogo scelto.
Estrarre il sacchettino delle viti. Premere il tasto di sblocco sul lato inferiore del supporto a parete. Rimuovere la piastra di montaggio verso il basso dal supporto a parete.

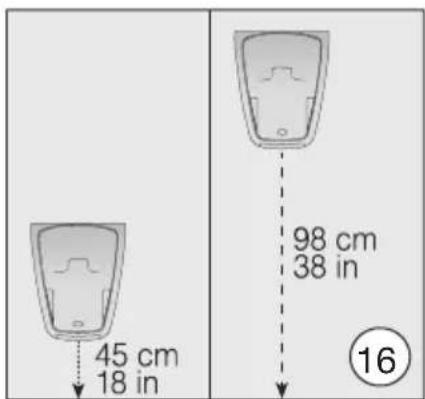

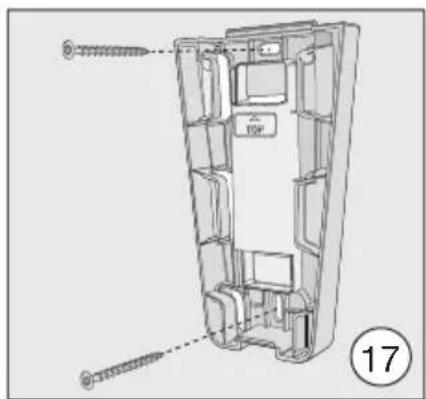

Fissare la piastra di montaggio (Fig. 16 + 17)
Per fissare la piastra di montaggio alla parete sono forniti 2 tasselli e 2 viti TORX T20.
È necessario inoltre un avvitatore a batterie o un trapano (diametro punta 6 mm).
In base alla struttura scelta dell'aspirapolvere, scegliere una distanza di 45 cm o 98 cm dal bordo inferiore della piastra di montaggio al pavimento.
Fare attenzione a non danneggiare i condotti posati nella parete.
Fissare la piastra di montaggio alla parete.

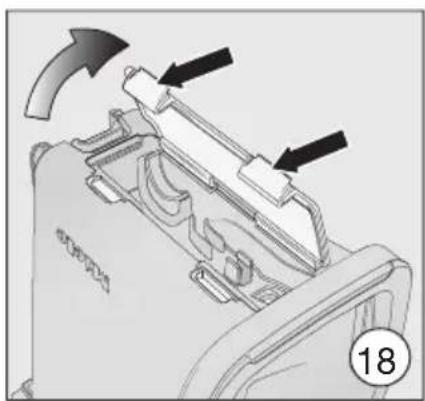

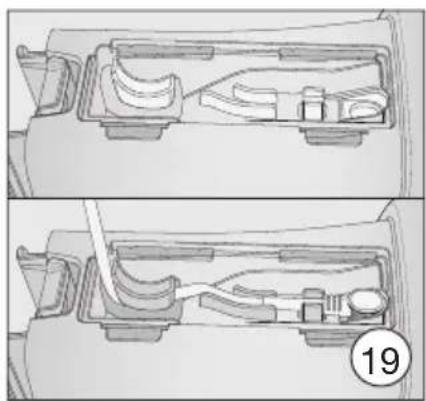

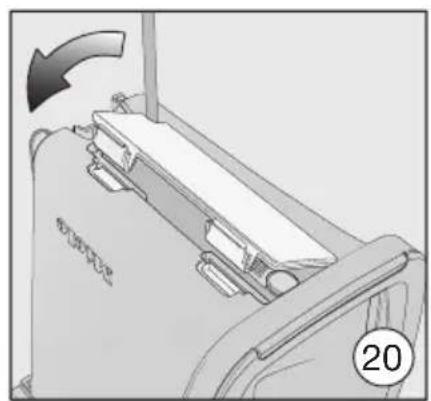

Fissare il cavo di ricarica nel supporto a parete (Fig. 18, 19 + 20)
Sul lato inferiore del supporto a parete è presente un vano per il cavo.
Premere i due tasti di sblocco sul lato inferiore del supporto a parete e togliere lo sportellino del vano per il cavo. Inserire la spina di ricarica del cavo dall'alto nell'apertura. Posare il cavo di ricarica nella guida per il cavo. Applicare lo sportellino e chiudere il vano.

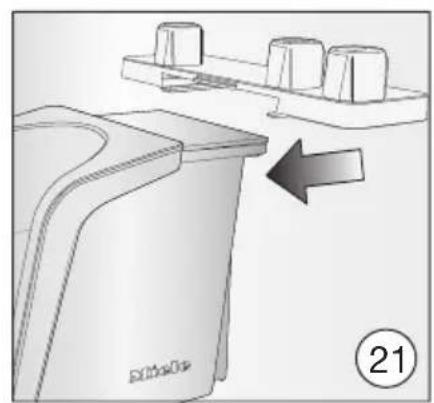

Innestare il supporto accessori (se necessario) (Fig. 21)
Per riporre i tre accessori nel supporto a parete è allegato un supporto (v. cap. "Uso degli accessori forniti"). Inserire il supporto per accessori fino alla battuta d'arresto sul supporto a parete.

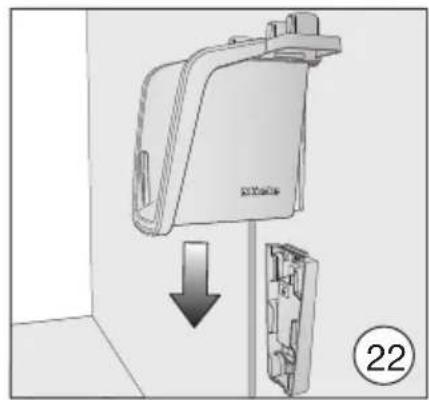

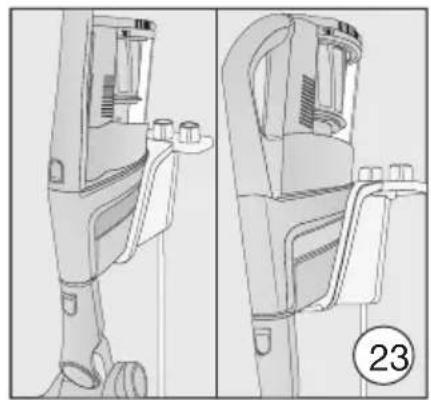

Applicare il supporto a parete (Fig. 22 + 23)
Applicare il supporto a parete dall'alto sulla piastra di montaggio finché il supporto si incastra in modo percettibile. Inserire la PowerUnit dell'aspirapolvere assemblato con batteria inserita dall'alto nel supporto a parete. Inserire il caricabatterie nella presa elettrica.
Si avvia la ricarica.

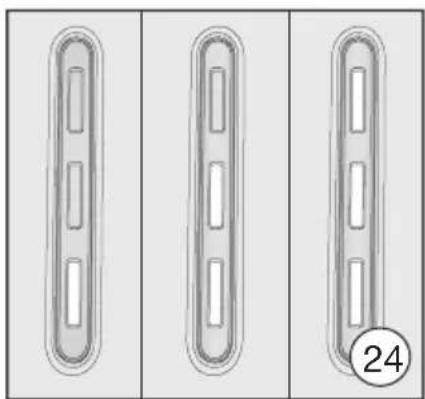

Spia ricarica della batteria (durante la ricarica) (Fig. 24)
Lo stato di ricarica della batteria è visualizzato sulla PowerUnit.
Capacità di carica Spia
ca. 0% - 34%: lampeggia lentamente in basso
ca. 35% - 69%: accesa in basso, lampeggia lentamente al centro
ca. 70% - 90%: accesa in basso e al centro, lampeggia lentamente in alto
ca. 91% - 99%: accesa in basso, al centro e in alto; 100%: si spegne
Quando la batteria è completamente carica, la spia relativa allo stato di ricarica della batteria si spegne per risparmiare energia elettrica.
Se la batteria non viene utilizzata a lungo e si è scaricata, passa in modalità di sicurezza. Per la ricarica nella PowerUnit, la spia di ricarica della batteria reagisce solo dopo ca. 30-60 minuti.
Spia ricarica della batteria (in caso di utilizzo) (Fig. 24)
Lo stato di ricarica della batteria è visualizzato sulla PowerUnit.
Capacità di carica Visualizzazione
ca. 100% - 70%: accesa in alto, al centro e in basso; ca. 69% - 35%: accesa al centro e in basso; ca. 34% - 11%: accesa in basso; ca. 10% - 0%: lampeggia lentamente in basso

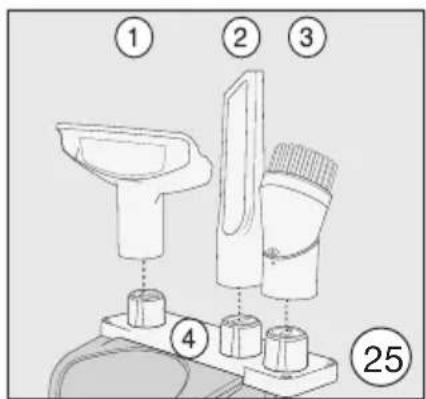

Uso degli accessori forniti (Fig. 25)
L'assortimento Miele per la cura dei pavimenti offre gli accessori adatti a molte applicazioni speciali (v. cap. "Accessori su richiesta").
① Bocchetta per poltrone XL: per aspirare poltrone, materassi, cuscini. Bocchetta a lancia
Per aspirare pieghe, fessure e angoli.
Pennello per mobili
Per aspirare listelli, oggetti decorati o intagliati. La testa del pennello può essere ruotata in modo da assumere la posizione più comoda. Supporto per accessori
Per riporre gli accessori.
Ogni accessorio ha il suo posto nella clip, indicato da un simbolo.
Si può applicare il supporto per accessori
al supporto a parete (v. cap. "Installazione e allacciamenti", par. "Applicare supporto per accessori").

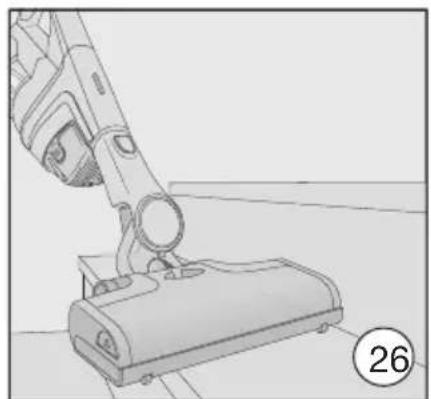

Elettrospazzola Multi Floor XXL (Fig. 26)
Attenersi innanzitutto alle indicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.
Danni causati da oggetti aspirati.
La pavimentazione da aspirare può essere graffiata.
Assicurarsi che il lato inferiore dell'elettrospazzola non presenti parti grossolane incastrate, come p.es. schegge o pietre.
L'elettrospazzola è adatta all'aspirazione quotidiana di tappeti, moquette e pavimenti duri.
Suggerimento: Se si desidera aspirare gradini delle scale rivestiti in moquette in modo confortevole, non utilizzare il tubo aspirante.
Suggerimento: Se una volta si desidera aspirare una quantità maggiore di parti grossolane, utilizzare la struttura Solo PowerUnit (v. cap. "Installazione e allacciamenti", par. "Solo PowerUnit").

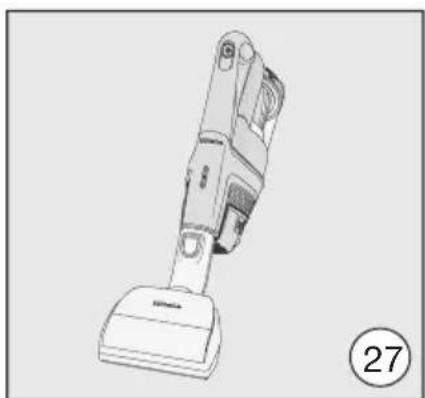

Spazzola Electro Compact (HX SEB) (Fig. 27)
(a seconda del modello)
Attenersi innanzitutto alle indicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.
Danni causati da oggetti aspirati.
La pavimentazione da aspirare può graffiarsi.
Assicurarsi che il lato inferiore della spazzola non presenti parti grossolane incastrate, come p.es. schegge o pietre.
La spazzola elettrica è particolarmente adatta alla pulizia intensa di sedili di automobili e gradini di scale in moquette.
Il miglior risultato di pulizia sulle poltrone si ottiene utilizzando la bocchetta per poltrone XL.
Suggerimento: Se si desidera pulire in modo agevole sedili di automobili o gradini di scale, non utilizzare il tubo aspirante.
Suggerimento: Se una volta si desidera aspirare una quantità maggiore di parti grossolane, utilizzare la struttura Solo PowerUnit (v. cap. "Installazione e allacciamenti", par. "Solo PowerUnit").

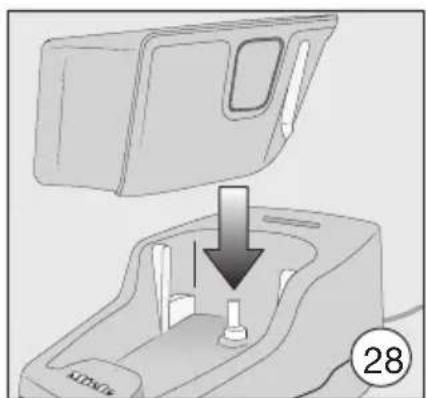

Batteria aggiuntiva e stazione di ricarica della batteria (Fig. 28)
(a seconda del modello)
Se si utilizza la batteria aggiuntiva è possibile raddoppiare la durata di utilizzo dell'elettrodomestico.
Prima della prima ricarica leggere assolutamente il capitolo "Posizionamento e allacciamento", par. "Indicazioni generali sulla batteria".
A partire dalla seconda ricarica inserire la batteria nella stazione di ricarica fino al percettibile aggancio.
Inserire la spina nella presa.
Si avvia la ricarica. La spia dello stato di ricarica della batteria lampeggia a sinistra.
Spiegazioni sulla spia di ricarica della batteria sono riportate al capitolo "Posizionamento e allacciamento", par. "Spia dello stato di ricarica della batteria".
Se subito dopo l'uso si carica la batteria scarica nella stazione, il procedimento di carica si avvia solo dopo che la batteria si è raffreddata.
Il raffreddamento può durare fino a 60 minuti. La spia dello stato di ricarica della batteria sulla stazione non reagisce in quello lasso di tempo.
Uso

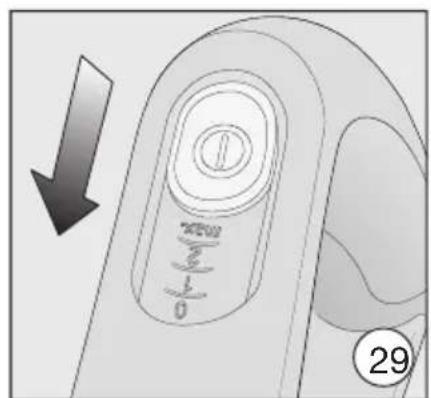

Accensione e spegnimento (Fig. 29)
Staccare la spina di ricarica dalla boccola della batteria se la batteria è stata ricaricata direttamente. Togliere l'aspirapolvere dal supporto a parete se la batteria è stata ricaricata lì. Premere il tasto di accensione/spegnimento sull'impugnatura Comfort ①.
Impostare la potenza aspirante
È possibile adattare la potenza aspirante dell'aspirapolvere in base alla situazione. Riducendo la potenza aspirante si abbassa anche notevolmente la forza di scorrimento sulla spazzola elettrica.
Sull'impugnatura Comfort è possibile selezionare 3 livelli di potenza:
1 livello di potenza più basso per sporco leggero, 2 livello di potenza medio per sporco normale
max. livello di potenza massimo per sporco ostinato
Al livello potenza medio e più alto è attivo un rilevamento del pavimento.
A seconda della base, l'assorbimento di potenza della spazzola elettrica si imposta in automatico e quello può causare un rumore di funzionamento modificato.
Illuminare la superficie da aspirare
(a seconda del modello)
Per illuminare l'area di aspirazione, l'elettrospazzola dell'aspirapolvere è dotata di BrilliantLight.
Funzione di riposo per pause brevi
(per motivi di sicurezza, da utilizzare solo con la PowerUnit in basso sull'aspirapolvere)
Se si aspira con la PowerUnit in basso sull'aspirapolvere, è possibile interrompere il funzionamento dell'aspirapolvere accesa.
Spostare l'aspirapolvere verso di sé finché il bocchettone di collegamento della spazzola elettrica si aggancia in modo percettibile.
L'aspirapolvere è in posizione sicura, la spazzola elettrica si spegne e la batteria si preserva.
Se si sblocca solo il bocchettone di allacciamento della spazzola elettrica, la spazzola elettrica si riaccende.
Manutenzione
Pericolo di ferirsi a causa del rullo spazzola che ruota. È possibile ferirsi sul rullo spazzola rotante.
Spegnere l'aspirapolvere prima di qualsiasi intervento di manutenzione.
A tale scopo, utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.
I pezzi di ricambio si possono richiedere al servizio di assistenza tecnica autorizzato Miele o ai rivenditori specializzati Miele.

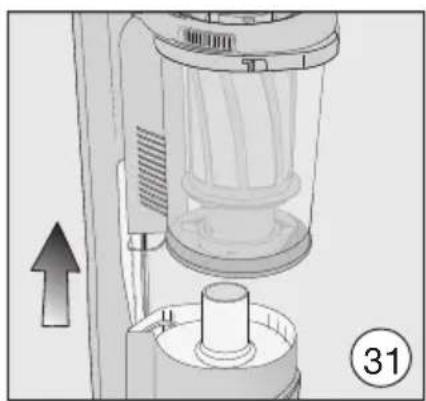

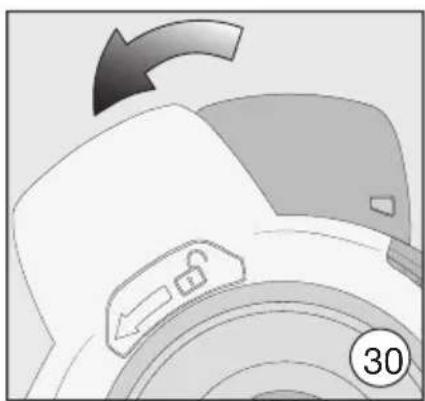

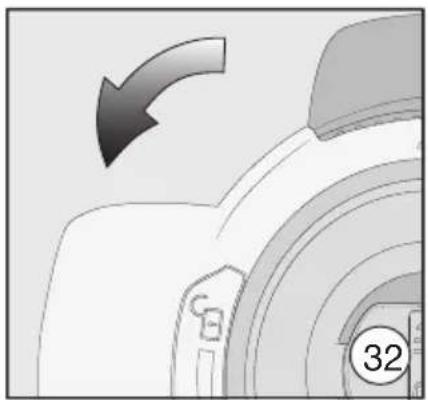

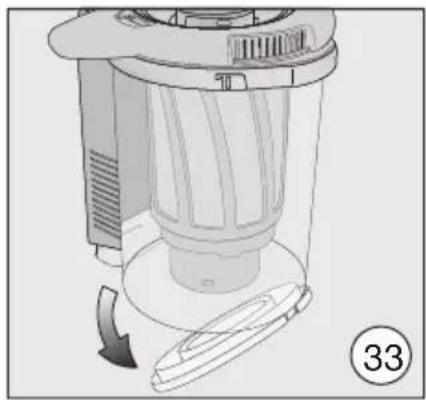

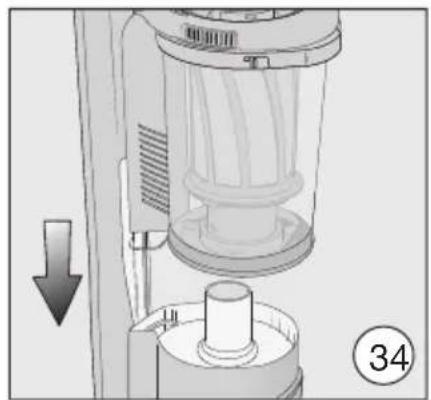

Vuotare il contenitore polvere (Fig. 30 - 34)
Vuotare il contenitore della polvere al più tardi quando la polvere ha raggiunto il livello massimo.
- Ruotare il coperchio del contenitore della polvere nella direzione della freccia fino alla prima battuta d'arresto. Estrarre il contenitore della polvere verso l'alto.
Smaltire il contenuto nei rifiuti domestici, se non vi sono componenti vietati.
Per vuotare il contenitore della polvere, tenerlo dentro il contenitore dei rifiuti, in modo che fuoriesca meno polvere possibile. Ruotare il coperchio del contenitore della polvere nella direzione della freccia fino alla successiva battuta d'arresto.
Lo sportellino in basso sul contenitore della polvere si apre e la polvere fuoriesce.
- Ruotare il coperchio del contenitore della polvere indietro nella posizione di partenza. Chiudere lo sportellino finché si incastra percettibilmente. Far passare la maniglia del contenitore della polvere dall'alto lungo la guida sul bocchettone della PowerUnit finché il contenitore della polvere si aggancia in modo percettibile.

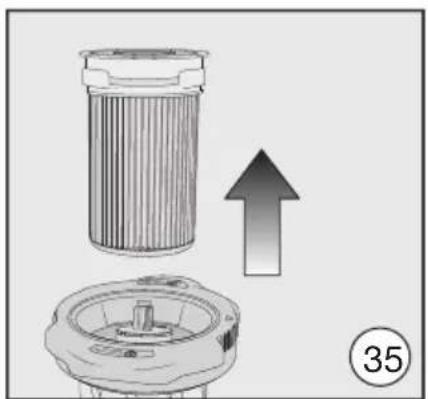

Pulire il filtro antipolvere fine (Fig. 35)
Nel contenitore della polvere si trova il filtro antipolvere fine.
Pulire il filtro antipolvere fine almeno una volta al mese.
Estrarre il contenitore della polvere fine. Estrarre il filtro antipolvere fine verso l'alto.
Danni causati da errori di pulizia. Il filtro antipolvere fine si può danneggiare e perdere l'efficacia.
Non pulire il filtro antipolvere fine dall'interno. Non utilizzare oggetti appuntiti o taglienti per pulirlo. Non spazzolare il filtro antipolvere fine.
Disporre il filtro antipolvere fine su un bidone per l'immondizia. Battere il filtro antipolvere fine con il bordo inferiore in gomma e con cautela. Ruotare leggermente il filtro antipolvere fine in modo che lo sporco si possa staccare da tutti gli interstizi.
Riposizionare il filtro antipolvere fine pulito nel contenitore della polvere. Posizionare di nuovo il contenitore della polvere sul bocchettone della PowerUnit.

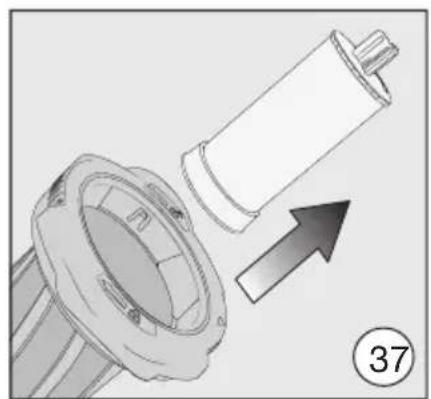

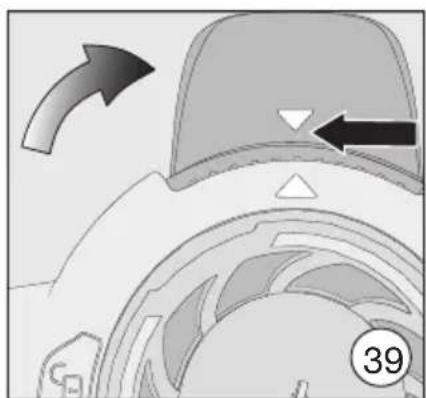

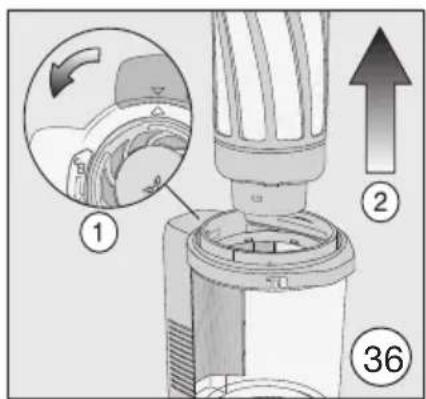

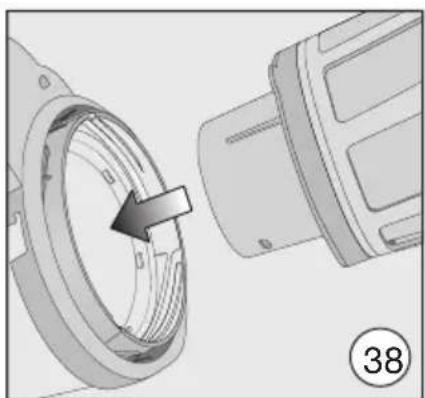

Pulire il prefiltro (Fig. 36 - 39)
Nel contenitore della polvere si trovava il prefiltro.
Pulirlo se necessario.
Estrarre il contenitore della polvere fine. Estrarre il filtro polvere fine (Fig. 35). ■ Vuotare il contenitore della polvere in un secchio dei rifiuti e togliere il prefiltro verso l'alto. Sbloccare il filtro salvamotore in senso antiorario e sfilarlo verso l'alto.
Danni causati da errori di pulizia. Il prefiltro si può danneggiare e perdere l'efficacia.
Non utilizzare oggetti appuntiti o taglienti per pulirlo.
Battere il prefiltro su un secchio dei rifiuti con cautela.
Suggerimento: Usare una spazzola sottile o similare per pulire il prefiltro accuratamente anche all'interno.
Non è necessario pulire il filtro salvamotore. È possibile rimuoverlo per raggiungere con maggiore facilità il vano interno del prefiltro.
Al termine della pulizia del prefiltro, posizionare il filtro salvamotore nel prefiltro fissandolo. ■ Bloccare il filtro salvamotore in senso orario fino alla battuta d'arresto.
- Riapplicare il prefiltro nel contenitore della polvere. Far coincidere a tale scopo le due guide di inserimento e ruotare il coperchio del contenitore polvere indietro nella posizione di partenza. Chiudere lo sportellino sotto il contenitore polvere finché si incastra percettibilmente. Reinserire il filtro polvere fine. Posizionare di nuovo il contenitore della polvere sul bocchettone della PowerUnit.
Pulire il contenitore polvere
Pulire il contenitore polvere all'occorrenza.
Estrarre il contenitore polvere fine. - Vuotare il contenitore della polvere in un secchio dei rifiuti e togliere il prefiltro verso l'alto (Fig. 36). Pulire il contenitore polvere con acqua e un detersivo delicato per i piatti. ■ Asciugare con cura il contenitore polvere. - Inserire il prefiltro di nuovo nel contenitore della polvere e ruotare di nuovo il prefiltro nella posizione iniziale (Fig. 38 + 39). - Posizionare di nuovo il contenitore della polvere sul bocchettone della PowerUnit.

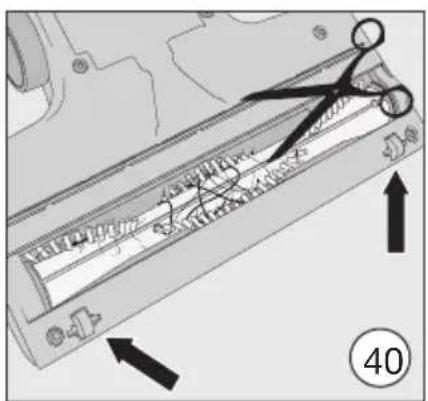

Pulire l'elettrospazzola/la spazzola (Fig. 40)
(spazzola a seconda del modello)
it
- Separare l'elettrospazzola/la spazzola dall'aspirapolvere (Fig. 06). Disporre l'elettrospazzola con il lato inferiore rivolto verso l'alto su una superficie piana e pulita.
- Tagliare fili e capelli che si fossero arrotolati sul rullo. Sul rullo spazzola è prevista un'apposita scanalatura per infilare le forbici.
I peli e i capelli tagliati vengono infine aspirati dall'aspirapolvere.
Si possono rimuovere e pulire le piccole rotelle in caso di sporco ostinato o blocco (non è necessario per la spazzola). Per la rimozione utilizzare un cacciavite piatto.

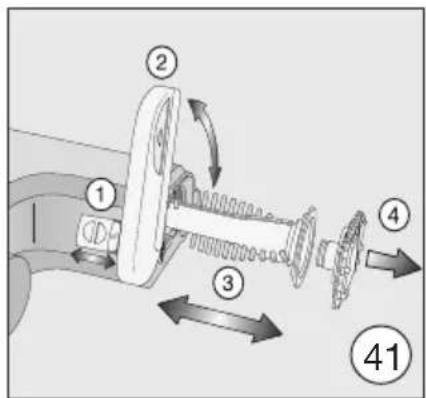

Togliere il rullo spazzola (Fig. 41)
(non possibile per la spazzola elettrica Electro Compact)
È possibile rimuovere il rullo spazzola dalla spazzola elettrica per eliminare lo sporco ostinato e per pulire anche la parte interna della spazzola.
Sbloccare lo sportellino lateralmente sulla spazzola elettrica, in modo che sia visibile il simbolo . Ribaltare lo sportellino verso l'alto fino alla battuta d'arresto. Rimuovere il rullo. Togliere l'impugnatura del rullo spazzola se è presente dello sporco ostinato. Pulire il rullo spazzola e l'impugnatura del rullo spazzola e rimuovere tutte le parti sporche dal vano interno della spazzola elettrica.
Rimontare la spazzola elettrica in ordine inverso.
Sostituire la batteria
Tenere pronta la batteria a ioni di litio originale AP01 (HX LA).
Osservare le indicazioni speciali su come utilizzare e smaltire le batterie nei capitoli "Indicazioni per la sicurezza e avvertenze", "Il Vostro contributo alla tutela dell'ambiente" e "Installazione e allacciamenti (par. "Indicazioni generali sulla batteria")".
Cosa fare se...
La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparecchio può essere eliminata personalmente, senza difficoltà. In molti casi è possibile risparmiare tempo e costi senza doversi necessariamente rivolgere all'assistenza tecnica.
Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le cause dei guasti.
Pericolo di ferirsi a causa del rullo spazzola che ruota.
È possibile ferirsi sul rullo spazzola rotante.
Spegnere l'aspirapolvere prima di effettuare qualsiasi intervento. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.
| Problema Causa e rimedio | |
| L'efficacia di pulizia non è buona. | Il contentatore polvere è piano.
■ Svuotare e pulire il contentitore della polvere (v. cap. "Manutenzione"). |
| L'elettrospazzola è sporca/ostruita.
■ Pulire l'elettrospazzola (v. cap. "Manutenzione", par. "Pulire elettrospazzola" e "Togliere il rullo spazzola dall'elettrospazzola"). |
| Le prestazioni di pulizia si riducono. | Il filtrlo antiparticolato è sporco.
■ Pulire il filtrlo polvere fine (v. cap. "Manutenzione", par. "Pulire il filtrlo polvere fine"). |
| Il prefiltrò è sporco.
■ Pulire il prefiltrò (v. cap. "Manutenzione", par. "Puli-ire il prefiltrò"). |
| La spazzola elettrica si spegne automatica-mente. | La spazzola elettrica è sovraccarica p.es. su un tap-peto aiero lungo.
■ Spagnere l'aspirapolvere e riaccenderla con po-tenza ridotta. A tale scopo utilizzato l'accensione e lo spegnimento sull'impugnatura Comfort. |
| Il rumore di funziona-ento si modifica du-rante il lavoro di aspira-zione. | Al livello potenza medio e più alto è Attivo un rileva-ento del pavimento. A seconda della base l'assor-bimento di potenza della spazzola elettrica si imposta perfettamente e in automatico.
■ Il rumore fa parte del funzionamento normale dell'aspirapolvere. |
| Problema Causa e rimedio |
| L'aspirapolvere non si avvia quando si accen-de. | Non è inserita la batteria oppure la batteria non è in-serita correttamente.Inserire la batteria oppure controllare la sede della batteria (v. cap. "Installazione e allacciamenti", par. "Inserire la batteria"). |
| La batteria non è sufficientemente carica.Caricare la batteria esattamente come descripto nelle istruzioni d'uso (v. cap. "Installazione e allacciamenti", par. "Indicazioni generali sulla batteria" e "Caricare la batteria"). |
| Non è inserita la batteria originale Miele.Inserire la batteria originale Mieleagli ioni di litio AP01 (HX LA). |
| La prima ricarica della batteria è stata eseguita all'esterno della PowerUnit.Eseguire la prima ricarica assolutamente nella PowerUnit per attivare la batteria (v. cap. "Installazione e allacciamenti", par. Indicazioni generali sul-la batteria" e "Ricaricare la batteria"). |
| La spina per la ricarica non è ancora inserita.Staccare la spina di ricarica alla boccola sul lato inferiore della batteria. |
Segnalazioni di anomalie
Pericolo di ferirsi a causa del rullo spazzola che ruota.
È possibile ferirsi sul rullo spazzola rotante.
Prima di ogni intervento per risolvere un guasto spegnere l'aspirapolvere. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.
Le segnalazioni di guasto sono visualizzate tramite spia dello stato di carica della batteria lampeggiante rapidamente sulla PowerUnit.
| Problema Causa e rimedio | |
| Lampeggio rapido della spia inferiore | Errore interno diSYSTEMA
■ Togliere la batteria, attendere 10 secondi, reinseri- re la batteria e caricarla. |
| Lampeggio rapido delle spie inferiore e centrale. | Guasto "Surriscaldamento della batteria"
■ Attendere ca. 30 minuti prima di riaccendere l'a- spirapolvere. |
| Lampeggio rapido delle spie centrale e superio- re. | Guasto "Batteria non rilevata"
■ Inserire la batteria originale Mieleagli ioni di litio AP01 (denominazione: HX LA). |
| Lampeggio rapido della spia superiore | Guasto "Impugnatura Comfort non rilevata"
■ Rimuovere l'impugnatura Comfort e reinserirla (v. cap. "Posizionamento e allacciamento", par. "Inse- rire impugnatura Comfort").
■ Togliere la batteria, attendere 10 secondi, reinseri- re la batteria. |
Pulizia / Manutenzione
Pericolo di ferirsi a causa del rullo spazzola rotante. È possibile ferirsi sul rullo spazzola rotante.
Spegnere l'aspirapolvere prima di qualsiasi pulizia. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.
Aspirapolvere e accessori
Pericolo di scossa elettrica a causa della tensione di rete.
Se l'umidità penetra nel caricabatterie c'è pericolo di scossa elettrica.
Non immergere mai in acqua il caricabatterie.
Rispettare le indicazioni speciali di pulizia per il contenitore polvere al capitolo "Manutenzione".
Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposito prodotto per plastica, reperibile in commercio.
Danni causati da prodotti non adatti.
Tutte le superfici si graffiano facilmente. Tutte le superfici possono subire anche alterazioni di colore o decolorazioni se si trattano con prodotti non adeguati.
Non utilizzare mai prodotti abrasivi, pulitori per vetro o multiuso e detergenti contenenti oli.
Assistenza tecnica
Contatti in caso di guasto
In caso di guasti che non si è in grado di risolvere da soli, contattare il negozio specializzato Miele o il servizio di assistenza tecnica Miele.
I contatti dell'assistenza tecnica Miele si trovano in fondo alle presenti istruzioni.
Garanzia
La durata della garanzia prevista dalla legislazione vigente è di 2 anni.
Per ulteriori informazioni sulle condizioni di garanzia rivolgersi all'assistenza tecnica Miele.
Accessori su richiesta
Attenersi innanzitutto alle indicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.
Si consiglia di utilizzare gli accessori con il logo "ORIGINAL Miele" riportato sulla confezione. Solo in questo modo si sfrutta appieno la potenza aspirante dell'apparecchio e il volume del sacchetto per la polvere.
Si tenga presente che malfunzionamenti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo "ORIGINAL Miele" sulla confezione sono esclusi dalla copertura di garanzia.
Fonti di riferimento per accessori
È possibile acquistare gli accessori originali Miele in internet nello shop online di Miele, presso il servizio di assistenza tecnica Miele oppure presso i negozi specializzati Miele.
Gli accessori originali Miele si riconoscono dal logo "ORIGINAL Miele" apposto sulla confezione.
Con 3D4U, Miele offre inoltre accessori gratuiti per il download per la stampante 3D (www.miele.it, Service, Pezzi di ricambio & Accessori).
3D4U
Alcuni modelli hanno in dotazione più di serie uno o più dei seguenti accessori.
Spazzola Electro Compact (HX SEB)
Per la pulizia accurata di sedili di automobili e gradini di scale in moquette.
Spazzola a lamelle / spazzola per termosifoni (SHB 30)
Per aspirare tra gli elementi del radiatore, in fessure o interstizi.
Bocchetta per materassi (SMD 10)
Per aspirare comodamente materassi, poltrone con pieghe e fessure.
Bocchetta a lancia, 300 mm (SFD 10)
Bocchetta a lancia molto lunga per aspirare fessure, angoli, pieghe.
Bocchetta a lancia, 560 mm (SFD 20)
Bocchetta a lancia flessibile per aspirare interstizi molto accessibili.
Batteria aggiuntiva AP01 (HX LA)
Per raddoppiare la durata di utilizzo dell'aspirapolvere.
Prima della prima ricarica leggere assolutamente il capitolo "Installazione e allacciamenti", par. "Indicazioni generali sulla batteria".
Stazione di ricarica LS03 (HX LS)
Per caricare contemporaneamente e a parte rispetto all'elettrodomestico la batteria aggiuntiva.
Servizio Tecnico: miele.pt/service
Sito web: miele.pt
Miele
Germania:
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Telefono: 0800 22 44 622 (numero verde)
Strada di Circonvallazione, 27
39057 S. Michele-Appiano (BZ)
E-mail: info@miele.it
www.miele.it
Lussemburgo:
Miele S.à r.l.
