GEBRUIKSAANWIJZING GS 8858 SEVERIN

NL Gebruiksaanwijzing Vrieskast 39

Switch door hinge side

A

C

Geachte klant,
lees de gebruiksaanwijzing
voor het gebruik van het appa-
raat zorgvuldig en volledig door.
Bewaar het voor verder gebruik.
Het apparaat mag alleen door
personen worden gebruikt die
vertrouwd zijn met de veilig-
heidsaanwijzingen. Geef de
gebruiksaanwijzing ook door aan
een eventuele volgende eigenaar.

Beoogd gebruik

• Het apparaat dient uitsluitend voor de opslag en conserve- ring van levensmiddelen.
• Bij het Niet volgens de voor-schriften gebruiken van het apparaat of het Niet opvolgen van de instructies in deze handleidingংwij Niet aansprakelijk voor eventuele schade.
• Deze compressor-vriezer unit is ontworpen voor diepvriezen en opslaan van diepgevroyen voedsel voor langeperiodes, als wel voor het make van ijsblokjes.
• Koelapparaten worden in klimaatklassen ingedeeld. Deklimaatklasse van dit apparaat vindt u op het Apparaat gegevens aan het einde van deze handleiding.

Veiligheidsvoorschriften

Het apparaat is bestemd voor huishoudelijk en soortgelijk gebruik, zoals:

-in keukens voor werknemers in winkels, Kantoren en andere soortgelijke werkom-

gevingen,

-op boerderijen,

-voor klanten in hotels, motels en andere typische woonomgevingen, -in een bed & breakfast.

• Het apparaat is nicht bestemd voor commercieel gebruik, ook Niet voor het gebruik in de catering en soortgelijke groothandel.

Het apparaat bevat het milieuvriendelijk maarlicht ontvlambare koelmiddel Isobutaan

(R600a). Zorg er.darom voor dat het koelsystemeemijdens het transport en ook na de installmentie van het apparaat beschermd wordt. Bij beschadiging van het systeme mag het apparaat Niet gebruikt worden. Vermijd verwolgens open vuur en ontstekingsbronnen in de buurt van het koelmiddel en ventileer deruimte goed.

Bij de verkoop, overdracht of bij recycling dient u het Licht ontvlambare drijfgas Cyclopentaan (C5H10) in de isolatie en het koelmiddel Isobutaan (R600a) te vermelden. Meer informatie over vakkundige recycling vindt u in het hoofdstuk Verwijdering.

WAARSCHUWING! Beschadig het koelcircuit Niet. Lekkend koelmiddel kan oogletselveroorzaken of ontvlammen.
WAARSCHUWING! Blokker de ventilatieopengen van het apparaat Niet met inbouwmeubels. Er要去 voor voldoende ventilatie worden gezorgd.
WAARSCHUWING! Gebruik in de binnenruimte geen elektrische apparaten (bijv. ijsmakers) die nicht in denen handeiding worden beschreiben.
Bij het opzetten van het apparaat is ervoor zorg te dragen, dat het netaansluitingssnoer nicht worden ingeklemd of beschadigt.
- Portable meervoudige stekker-dozen of netvoedingen mogen nicht aan de achterkant van het apparaat worden geplaatst.
- Voor het aansluiten van het apparaat要去 gecontroleerd worden of het apparaat en het netsnoerijdens het transport Niet beschadigd�n. In het geval van een beschadiging mag het apparaat Niet gezruikt worden.
- In dit apparaat mogen geen explosieve stoffen, zoals spuitbussen met Licht ontvlambaardrijfgas, worden opgeslagen.
- Als er reparaties of ingrepen aan het apparaatoodzakelijk

zijn,要去endeze door een geauthoriseerde klantenservice wordenuitgevoerd om de veiligheidsvoorschriften in acht te nemen enGeVaren te voorkomen.Dit geldt ook voor deervanging van het netsnoer.

• Het apparaat mag door kinderen vanaf 8aar en door personen met een lichte lichamelijke, sensorische of mentale beperking of een gebrek aan ervaring en/ of kennis worden gebruikt wonneer zich onder toezicht staan of instructies over het veilige gebruik van het apparaat hebben gekregen en de waaruit voortvloeije gevaren hebben begrepen.
• Kinderen:tussen 3 en 8 jaarmogen het koel-/vriesapparaat laden en losses.
• Kinderen mogen nicht met het apparaat spelen.
• Reiniging en onderhoud mo-gen Niet door kinderen zonder toezicht worden uitgevoerd.
• Voor regelmatig onderhoud is lauwwarm water met toevoeging van een afwasmiddel geschikt. In het hoofdstuk Reinigung en ontdooien (onderhoud) vindt umeer informatie over het reinigen.
• Om de verwuiling van levens-middelen te vermijden, zich de volgende aanwijzingen na te komen:
• Als de deur voor een langertijd worden geopend, kan het

tot een aanmerkelijke temperatuurstijging in de vakken van het apparaatkommen.

• De vlakken, die met levens-middelen en toegankelijke affloopsystemen in aanraking komen, moeten regelmatig worden gezuiverd.
• Bewaar rauw vlees en vis in geschikte verpakkingen in de vrieskast zodate het andere levensmiddelen nicht raakt of op deze druipt.

• Als het koel-/ vriesapparaat voor een langerearend leeg staat, het apparaat afzetten, ontdooien, reinigen en de deur openlaten om schimmelvorming te vermijden.

• Om persoonlijk letsel en materiaïele schadete voorkomen, mag het apparaat alleen verpakt worden getransporteerd en zich er twee Personen nodig om het apparaat teplaatsen.

• Let op! Houd kinderen uit de buurt van verpakkingsmaterial. Gevaar voor verstikking!
• Controller het netsnoer regelmatig op beschadigingen. In het geval van een beschadiging mag het apparaat Niet meer worden gezruikt.
• Gebruik geen elektrische apparaten in de opslagruimte, om brandgevaar te voorkomen. Plaats ook geen vloeistofreservoirs op het apparaat zodateventueel lekkende vloeistoffen de elektronica en de isolatie Niet kuren beschadigen.
• Bewaar drank met een hoog alcoholpercentage alleen goed afgesloten en staand.
• Bewaar geen glazen flessen met bevriesbare vloeistoffen of met koolzuurhoudende vloeistoffen in de vriezer van het apparaat, omdat deze tijdens het invriezen kutten barsten.
• Consumer gegen levensmiddleslen die over de datum zich. Dit kan leiden tot een voed-selvergifting. Reeds ontdoide levensmiddleslen nicht opniew invriezen.
• Misbruik geenrekken,vakken,deuren enz. als loop-of steunvlak.
• Hanteer geen open vuur of ontstekingsbronnen in de binnenruimte van het apparaat.
• Trek de stekker uit het stopcontact, -bij storingen tijdens het gebruik, -voor elke reiniging, -bij werkzaamheden aan het apparaat.
• Trek de stekker Niet aan het netsnoer uit het stopcontact; trek.altijd aan de stekker zich.
• Als het apparaat voor langereijd buiten gebruik is, moet de deur openblijven.
• Technische wijzigingen voorbehonden.

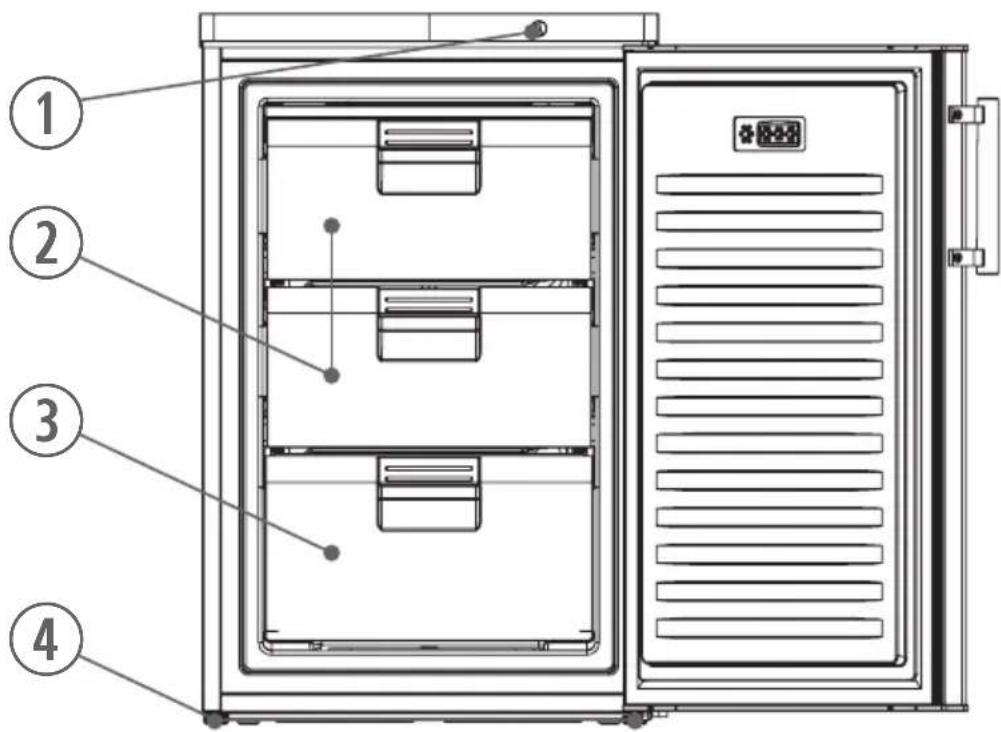

Omschrijving apparatus

1	Temperatuurregelaar
2	Flappere
3	Lade
4	Verstelbare voeten

Transport van het apparatus

• Tijdens het transport要去en alle bewegende delen in en aan het apparaat betrouw-baar worden bevestigd om beschadigingen te voorkomen.
• Het apparaat moet in verticale werkstand worden getransporteerd en mag nicht meer dan 30^ worden gekanteld.

Na elk transport

Wacht na hetplaatsen 30 minuten voordatu het apparaat op het stroomnet aansluit.
- Als u het apparaat onder een hoek van meer dan 30^ hebt getransporteerd, moet u 4 uwachten voordat u het op het stroomnet aansluit.

Voor het eerste gebruik

• Verwijder de beschermfolie en al het verpakkingsmateriaal incl. de transportbeschermingen van de opslagvlakken en de planken van het apparaat.
• Zorg voor een milieuvriendelijkke verwijdering van het verpakkingsmateriaal.
• Wanner u het apparaat voor het eerst inschakelt ruikt het apparaat misschien 'nieuw'. Deze geur verdwijnt zodra het apparaat met het koelen begint.
• Reinig de binnenruimte met lauwarm water met toevoeging van een afwasmiddel. Reinig de accessoires apart in spoelwater, nicht in de vaatwasser.
• Laat het apparaat 24 eerwerken voordat het met levensmiddelen worden gezuld, zodat de gewenste temperatuur kan worden bereikt.

Hetplaatsen van het apparaat

• Het apparaat dient in een droge en goed geventileerde ruimte te worden geplaatst.
• Het apparaat kan bij een luchtvochtigheid van max. 70% worden gezruikt.
• De omgevingstemperatuur waar bij het apparaat kan worden gebruikt, vindt u op het Apparaat gegevens aan het einde van deze handleiding.
• Plaats het apparaat Niet buiten.
• Zorg ervoor dat de stekker.altijd uit het stopcontact kan worden getrokken.
• Bescherm het apparaat gegen direct zonlicht. Hij mag nicht in de buurt van warmtebronnen (oven, radiator, enz.) worden geplaatst. Wanner dit nicht kan worden vermeden, moet er een isolatie:tussen warmtebron en apparaat worden geplaatst.
• Het apparaat mag Niet in een kast worden ingebouwd. De montage van het apparaat direct onder een plank of een kast is Niet toegestaan.
• Een oneffen vloeroppervlak kan met de twee in hoogte verstelbare pootjes aan de voorkant worden opgeheven om stabiliteit te garanderen.

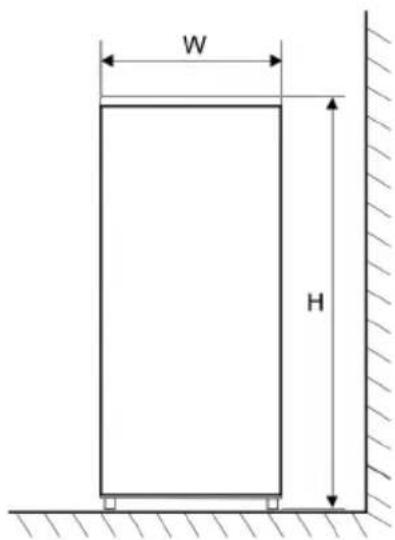

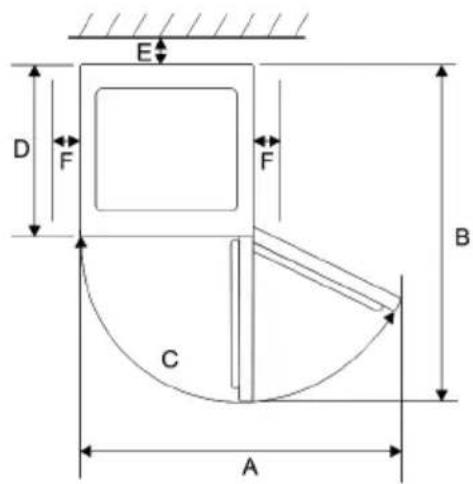

Installatieafmetingen

Als het apparaat aan de zijkant van een wand worden geplaatst, moet u een zijdelingse afstand van ten minste 60~mm aanhouden, zodat de deuren van het apparaat 90^ kunnen worden geopend.

Breedte (W)	Diepte (D)	Hoogte (H)
550 mm 580	mm 845 mm
A B C E F
903 mm	100 mm	25° 30 mm
100 mm

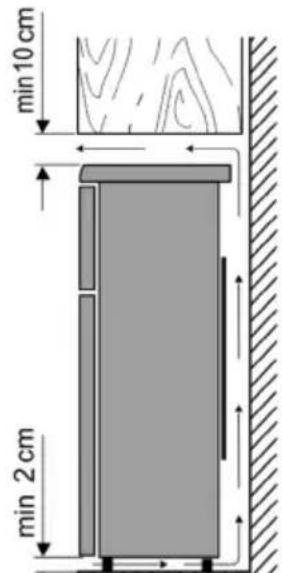

Ventilatie

De darüber het apparaat opgewarmde lucht moet vrij{kunnen circuleren.Daarom mag deluchtcirculatie Niet worden gehinderd.

Let op! Blokker geen ventilatieoppeningen op hetijkenste gedeelte van de bovenste afdekplaten!

Aansluting

• Voor het aansluiten van het apparaat要去 gecontroleerd worden of het apparaat en het netsnoerijdens het transport Niet beschadigd�n.
• Sluit het apparaat alleen aan op een volgende de voorschriften geinstallerd stopcontact met aardingscontact. De netspanning要去 overeenkomen met de spanning die op het typeplaatje van het apparaat is aangegeven.
• Het apparaat voldoet aan de richtlijnen, die voor de CE-markering bindend zijn.
• Sluit het apparaat Niet op een omvormer aan.
• Het netsnoer mag de achechterkant van het apparaat Niet aanraken om trilgeluiden te voorkomen.
• Het apparaat wordt in werkig gesteld door het netsnoer in het stopcontact te steken.
• Om het apparaat volledig uit te schakelen moet de stekker uit het stopcontact worden gehaald.
• Als het apparaat van het stroomnet is losgekoppeld, wacht dan ca. 5 minutes na het insteken van de stekker voordat u de thermostatistelt.

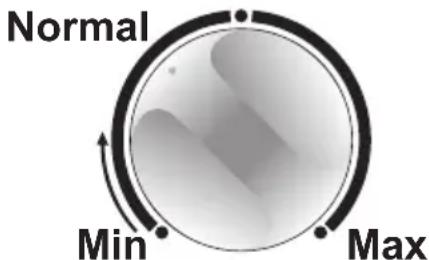

Operationele controles

De temperatuur worden ingesteld via de regelaar in de rechtberbovenhoek van het apparaat.

Plaats het in op een middenpositie om de optimaletemperatuur in te stellen voor normal gebruik. Hoe verder u de knop met de wijzers van de klok mee draait, hoe lager de temperatuur in het apparaat. Hoe verder u de knop gegen de wijzers van de klok in draait, hoe hoger de temperatuur in het apparaat za+zijn. Gebruik een thermometer om te controleren of de gewenste temperatuur is bereikt.

Vrieskastdeur

De vrieskastdeur moet.altijd gesloten blijven om te voorkomen dat levensmiddelen ontdooien.Dit voorkomt ook groe ophopingen van ijs en vorst.Zorg erkaarom voor dat de deur alleen worden geopend wanner er levensmiddelen worden uitgehaald of erin worden gedaan.

Vriezen / Opslaan van levensmiddelen

• Het apparaat is bestemd voor het invriezen van levensmiddelen, voor het langdurig bewaren van diepvriesproducten en de productie van ijsblokjes.
• Verse levensmiddleslen要去en zo snel möglichk tot de Kern worden ingevrøren, zodat de voedingswaarde, vitaminen enz. Niet verloren gaan. Leg.daarom de voor invriezing bereide levensmiddleslen in een of twee rijen in de vriezer.
• Breng ze Niet in contact met levensmidde-len die al bevroren zich.

• Overschrijd de maximale invriescapaciteit per dag Niet! De correspondende waarde van de maximale invriescapaciteit vindt u op het Apparaat gegevens aan het einde van deze handleiding.

• De vriestijd worden verkort wanneer de in te vriezen levensmiddelen inkleine porties worden verdoeffel.Bewaar de diepvriesproducten alleen verpakt in het apparaat. Als verpakkingsmateriaal aunt u ongekleurde kunststoffolie/- zakken of aluminiumfolie gebruiken. Ontlucht de verpakking voor het invriezen goed en controllerer of.Deze luchtdicht is.Plak op elke verpakking een etiket met waarop de inhoud,invriesdatum en de uiterste houdbaarheidsdatum.

• Vries geen koolzuurhoudende dranken, geen warme voedingsmiddelen of vloeistoffen in glazen verpakkingen of flessen in.
• Laat de bevroren producten in een koelkast ontdooien. De levensmiddelen behouden hun smaal beter wanner ze langzaam ontdooien. Bovendien kan de koude die ze afgeven gebruikt worden om de gewenste temperatuur in de koelkast te behouden.
• Laat de deur gesloten als het apparaat bijv. door een stroomuitval voor langereijduitgeschakeld is. Dit voorkomt een groterverlies van kou. De maximale bewaartijd bijstoringen vindt u in het Apparaat gegevens aan het einde van de handleiding. Door de verhoogde binnentemperatuur worden debewaartijd van het voedsel verkort.

De houdbaarheidsdata voor diepvriesproducten worden in de tabel in maanden gegeven.

2·6	4·8	8·12

Bewaar diepvriesproducten nicht langer dan de aangegevenrijk in de vriezer. Het isECHTER absolutnoodzakelijk dat u de vervaldatum van de bevroren goederen, zoals opgegeven door de fabrikant, in acht neemt.

Make van ijsblokjes

Een special ijsblokjes bakje is bijgeleverd voor het makeen van ijsblokjes. Vul het bakje 3 / 4 vol met drinkwater enplaats deze voor eenaar uur in het vriesvak. De ijsblokjes zich gemakkelijk te verwijderen van het bakje wanner men het voor 5 minuten op kamertemperatuur LASTAN.

Reiniging en ontdooien (onderhoud)

Reinigen

• Trek voor het schoonmaken alsijd de stekeruit het stopcontact.
• Giet geen water in het apparaat.
• Voor regelmatig onderhoud is lauwarm water met toevoeging van een afwasmiddel geschikt.
• Reinig de accessoires afzonderlijk in het spoelwater, Niet in de vaatwasser.
• Gebruik geen scherpe, schurende, alcoholische of agressieve reinigingsmiddelden.
• Na het reinigen met schoon water afvegen en alles zorgvuldig afdrogen. Steek de stekker verrolgens met droge handen wee in het stopcontact.
• Om energia te sparen en efficien'te blijven, moet u de condensor (aan de achechterkant) en de compressor ten minste twee keer per一年多 met een bezem of stofzuiger reinigen.

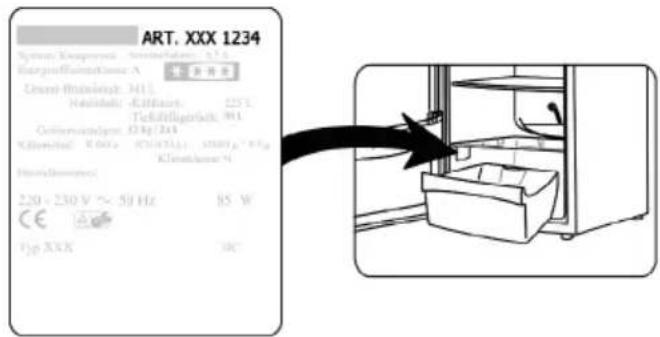

• Het typeplaatje in het apparaat magijdens het reinigen nicht beschadigd of verwijderd worden.

Ontdooien

Als de ijslaag aan de binnenkant ca. 2-4 mm is moet het apparat ontdooid worden. Maak het vrieskast minimaal twee keer perJAar schoon.

• Trek de stekker uit het stopcontact.
  Haal de levensmiddelen uit het apparat en bewaar het zo koel möglichk bijvoorbeeld samen met bevroren koeelementen, afgedekt in een plastic bak. Houd er rekening mee dat de levensduur van de producten door de temperatuursverhoging korter worden en dat deze zo snel möglichk geconsumeerd要去en worden.
• Deur openlaten. Om het ontdooien te versnellen plaats u een ofmeerder pannen met heet, Niet kokend water in het vriesvak.

• Waarschuwing! Gebruik geen andere mechanische apparaten, zoals verwarmingstoestellen om het ontdoopproces te versnellen.

• Droog het apparaat na het schoonmaken grondig af.

• Steek de stekker in het stopcontact. Ca. 5 minutes wachten en dan de thermostat op de gewenste temperatuur instellen.

Tips voor energiebesparing

• Voor hetplaatsen van het apparaat moet een koele, droge en goed geventileerde ruimte worden gekozen.
• Bescherm het apparaat gegen direct zonlicht. Het mag nicht in de buurt van warmtebronnen (oven, radiator enz.) worden geplaatst. Wanner derit Niet kan worden vermeden, moet er een isolatie:tussen de warmtebron en het apparaat geplaatst worden.
• Dek de ventilatieopeningen en -roosters nicht af en zorg voor voldoende luchtcirculatie aan de achterkant van het apparaat.
• Laat warme levensmiddelen eerst afkoelen, alvorens ze in het apparaat worden gezet.
• Laat de deur Niet te lang open wanner er levensmiddelen worden uitgehaald of erin worden gedaan, anders worden ook de ijsvorming in de binnenruimte versneld.
• Stel de temperatuur nicht lager in danoodzakelijk. Meer informatie over temperatuurinstellungen kunt u het hoofdstuk "Operationele controles" vinden.

Bedrijfsgeluiden

Tijdens de werkung van het apparaat ontstaan er typische bedrijfsgeluiden. Deze zijn:

Geluiden van de elektromotor van de werkende compressor. Wanner de compressor start met werken zijn de geluiden voor korteijd het harder.
- Geluiden in de leidingen tijdens de circulatie van het koelmiddel.

• Indien nodig kan de deurscharnier van rechts waar links worden gewisseld.
• Waarschuwing! Haal de stekker van het apparaat algid uit het stopcontact voordatu werkzaamheden aan het apparaatuitvoert.
• Om persoonlijk letsel en materiaële schadete voorkomen,要去 de deurscharnier doortwee Personen worden verrangen.
• Wij adviseren om de deurscharnierwissel alleen door gekwalificeerd personeel te latent uitvoeren.
  Voordat u begint met de ombouw, iets belangrijks:

-Let alkijd op het aantal ringen op de lagerpennen en schroeven.

-Lijn de deuren.altijd precies zouit dat zegoed sluiten.

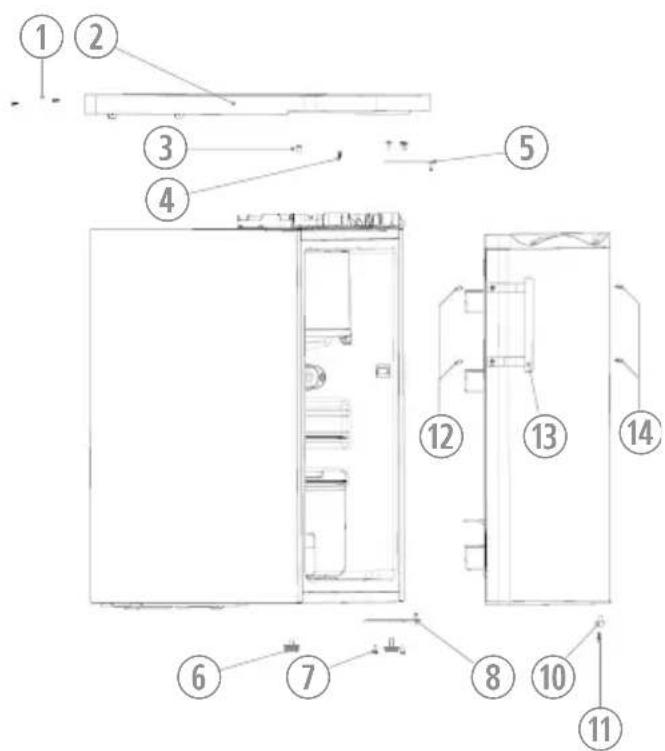

Stap A

a) Draai de twee schroeven ① waarmee het deksel van het apparatusat van achteren worden bevestigd.
b) Beweeg het deksel ② van het apparaatietsnaar voren, til het op en leg het opzij.
c) Draai tijdens het vastzetten van de deur de 5 schroeven ③ & ④ en de bovenste deurscharnier ⑤ los. Verwijder de deur met het deurscharnier.
d) Draai de schroef ① recktsonder van de deur die de lagertaphouder ⑩ vasthoudt los en verwijder beiden. Plaats de deur op een veilige plaats.
e) Kantel het apparaat iota's naar achteren en draai de voorste stelvoetjes 6 van het apparaat los.
f) Draai de schroeven ⑦ van het onderste deurscharnier ⑧ los.
g) Draai de schroeven 12 van de deurkruk 13 los en verwijder de dummy pluggen 14uit de gaten aan de rechterkant van de deur.

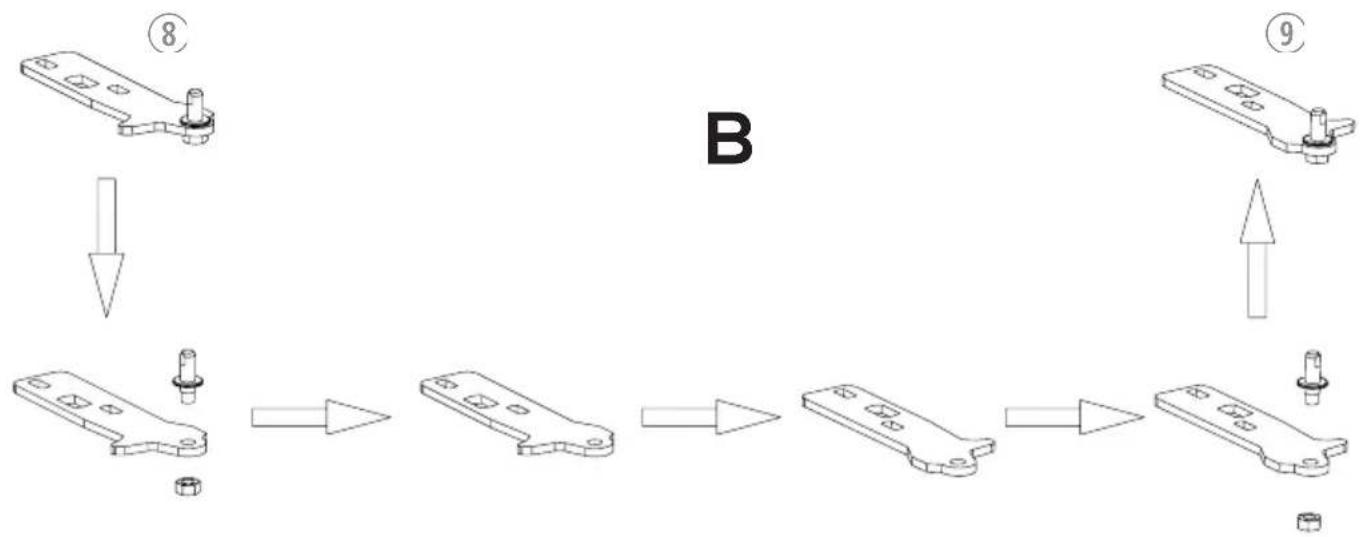

Stap B

a) Raadpleeg tekening B bij het losdraaien van de dragende lagerpen van het onderste deurscharnier ⑧ van deplaat.
b) Draai de planta zo dat de onderkant maar boven wijst.
c) Dan neem opniew de dragende lagerpen op en beveilig het met de moer. Het nieuw geconfigureerde onderste deurscharnier krijgt het nummer ⑨

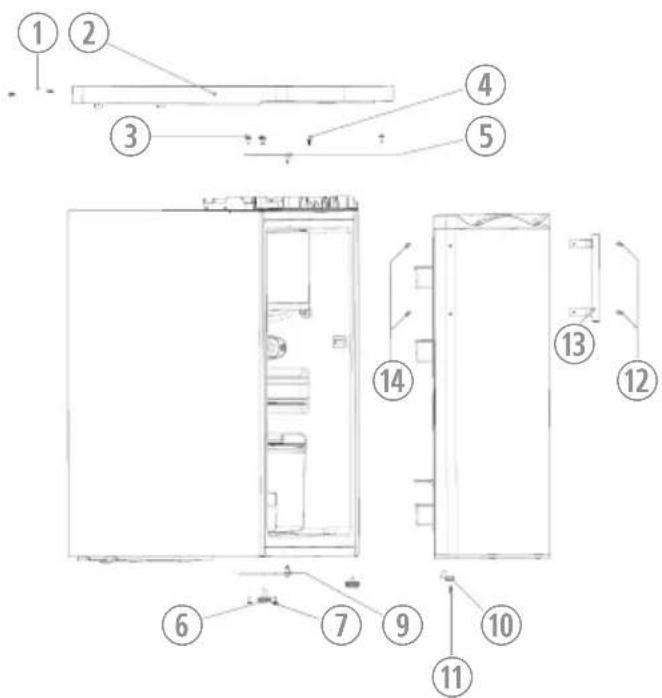

a) Bevestig het onderste deurscharnier ⑨ linksonder op het apparaat met behulp van de schroeven ⑦
b) Schroef de voorste stelvoetjes ⑥ wee vast aan het apparaat.
c) Steek de lagertaphouder in het gat linksonder in de deur en bevestig deze met deschroef 11.
d) Plaats de deur op de tap van het onderste scharnier ⑨ en druk deze voorzichtig gegen het apparaat.
e) Bevestigijdens het vastzetten van de deur het bovenste deurscharnier ⑤ aan de eenheid met de schroeven ③ & ④ linksboven zodat de bovenste lagerpen in de opening van de deur glijdt.
f) Bevestig de deurkruk 13 aan de rechterzijde van de deur met de schroeven 12. Steek de blinde stoppen 14 in de gaten aan de linkerkant van de deur.
g) Bij het monteren van het deksel ② ,beweeg het iets maar voren enplaats het dan op het plastic bord. Gebruik beiden schroeven om deze van achteren vast te make ①

Schroef		①
Apparaatdek-sel		②
Bovenste schroefbout		③
Bovenste schroef		④
Bovenste deurscharnier		⑤
Voetstuk		⑥
Onderste schroefbout		⑦
Onderste deurscharnier metrechtsscharnierend scharnier		⑧

Stap C

Onderste deur-scharnier in linkse schar-nierpositie		9
Montage voor lagertap		10
Schroef voor montage		11
Schroeven voor deurkruk		12
Deurkruk		13
Dummystek-kers		14

Verwijdering

Apparaten met dit symbol moeten apart van het huisvuil worden afgevoerd. Deze apparaten bevatten waardevolle grondstoffen die gerecycled hunnen worden. Een correcte verwijdering van het apparaat be

schermt het milieu en de gezondheid van uw medemensen. Uw gemeente of uw vakhandel konnen u over correcte afvalverwijdering informeren.

Trek de stekker uit het stopcontact voor verwijdering en scheidt het netsnoer van het apparaat.

• Het koelmiddel Isobutaan (R600a) en het drijfgas in de isolatie Cyclopentaan (C5H_10) zichlicht ontvlambare stoffen en moeten op de juiste wijze worden afge

• Zorg ervoor dat de leidingen van het koel-circuit Niet beschadigd worden voordat ze op de juiste manier zijn afgevoerd.

Informatie klantenservice

Mocht reparatie nodig়,neem dan direct contact op met de service-hotline met een storingsmelding.Noteer het artikelnummer van het typeplaatje van het apparaat (zie afbeelding),omdat dit voor een optimale afhandeling nodig is.

Oplossing van storingen

Hieronder volgt een tabel met möglichke storingen en oplossingen. Controller of de storingen met de oplossingen können worden verholpen. Wanner dit Niet het geval is, moet het apparaat los worden gekoppeld van het elektriciteitsnet en要去 de klantenservice worden geinformeerd.

Storing Mogelijk oorzaak en oplossing
Het apparaat werkkt Niet.	Stroomuitval. De hoofdzekering is uitgevalen. Dezekering in het stopcontact is möglichk defect. Controller did door een ander apparaat aan hetzelfde stopcontact aan te sluiten.
De geluiden zijn te hard (wanner de normale bedrijfsgeluiden zich veranderen).	Staat het apparaat stevig op de grond? Gaan aangrenzende meubels of voorwerpen trillen door het lopende koelaggregaat? Trillen er voorwerpen op het oppervlak van het apparaat?

Apparaat gegevens

Typeaanduiding GS 8858
Type koelapparaat:
Geluidsarm apparaat: neen Ontwerptye: vrij staand
Wijnbewaarkast: neen Ander koelapparaat: ja
Totale afmetingen (H × B × D in mm) 845 × 550 × 580
Totaal volume (in l) 80
EEI 64
Energie-efficiëntieklasse C
Jaarliks energieverbruik (in kWh/a)* 104
Emissieklasse voor akoestisch luchtgeluid C
Emissie van akoestisch luchtgeluid (in dB[A] re 1pW)			38
Klimaatklasse			N-ST
Omgevingstemperatuur (in °C)			16 – 38
Opslagtijd bij storingen (in h)			10
Gewicht (in kg)			29
Winterinstelling			neen
Compartmentparameters:
Type	Compartment-volume (in l)	Aanbevolen temperatuurinstelling voor optimale voedselop (in°C)	Vries-verbogen (kg/24h)	Ontdooitype zelfont dooffunctie = A, handmatige ontdooi functie = M	Snelvries functie
4 sterren vriesvak	80	-18	6	M	-
Lichtbronparameters:
Type Lichtbron			-
Energie-efficiëntieklasse			-
Elektrische geevens			Zie typeplaatje

*) Het daadwerkelijke verbruik hangt af van het gebruik en de locatie van het apparatusaat

Severin Nederland B.V.

Witteweg 60

1431 GZ Aalsmeer

Tel.: [phone]

E-Mail: [e-mail]

Norway

F&H of Scandinavia A/S

Trollasveien 34

1414Trollasen

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Oman
