GEBRUIKSAANWIJZING Salsa 6510 NOVY

NL Gebruiksaanwijzing p. 2

2.2 Afzuiging in- en uitschakelen

3 Reinigen en onderhoud

3.1 Algemeen onderhoud

3.3 Recirculatiefilter (optioneel)

Verwijder etiketten en zelfklevers/ stickers welke op het toestel zijn geplaatst met gebruiks- of montage tips. In het toestel achter het vetfilter bevindt zich het type sticker, deze niet verwijderen.

Veiligheidsvoorschriften bij kinderen in huis − Verpakkingsmateriaal van het toestel is gevaarlijk voor kinderen. Laat kinderen niet met het verpakkingsmate- riaal spelen. Houd verpakkingsmaterialen uit de buurt van kinderen.

Kinderen jonger dan 8 jaar kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden. − Houd toezicht op kinderen om er zeker van te zijn dat ze niet met het toestel spelen. − Kinderen jonger dan 8 jaar dienen uit de buurt van het toestel en de aansluitkabel blijven.

Reiniging en onderhoud van het toestel mogen niet wor- den uitgevoerd door kinderen. − De verlichting van het toestel is zeer fel en kan de ogen beschadigen. Zorg dat vooral baby’s niet direct in de lampen kijken.

Zorg ervoor dat batterijen buiten het bereik van kinderen bewaard worden. Laat kinderen niet zonder toezicht batterijen vervangen.

Veiligheidsvoorschriften bij gebruik van het toestel

Personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden.

Flamberen onder de toestel is in geen geval toegestaan.

Wanneer u aan het bakken, braden, grillen of frituren bent, blijf er altijd bij. Oververhitte olie en vet kan snel vlam vatten en de afzuigkap hierdoor beschadigen. − Reinig het vetfilter regelmatig volgens de instructies uit deze gebruiksaanwijzing. Door het niet opvolgen van de reinigingsinstructies ontstaat er vetafzetting in het filter waardoor er risico is op brandgevaar ontstaat.

Gebruik het toestel nooit zonder de vetfilters om te voorkomen van vuil en vet verder in het toestel terecht komt wat op den duur de werking en het functioneren kan beïnvloeden. − In geval van brand schakel altijd uw toestel uit.

Blus brandende vetten nooit met water, maar dek de pan af met een passend deksel of een blusdeken. − Opgelet, bepaalde delen van het toestel welke binnen handbereik liggen kunnen tijdens het koken heet worden. − Gaskookzones kunnen tijdens de werking veel warmte opbouwen. Zorg dat deze warmte niet te veel kan toe- nemen in de afzuigkap. De boven de gaskookzones geïnstalleerde afzuigkap kan beschadigd raken of in brand vliegen.

• Bedien de gaskookzones alleen met kookgerei erop.

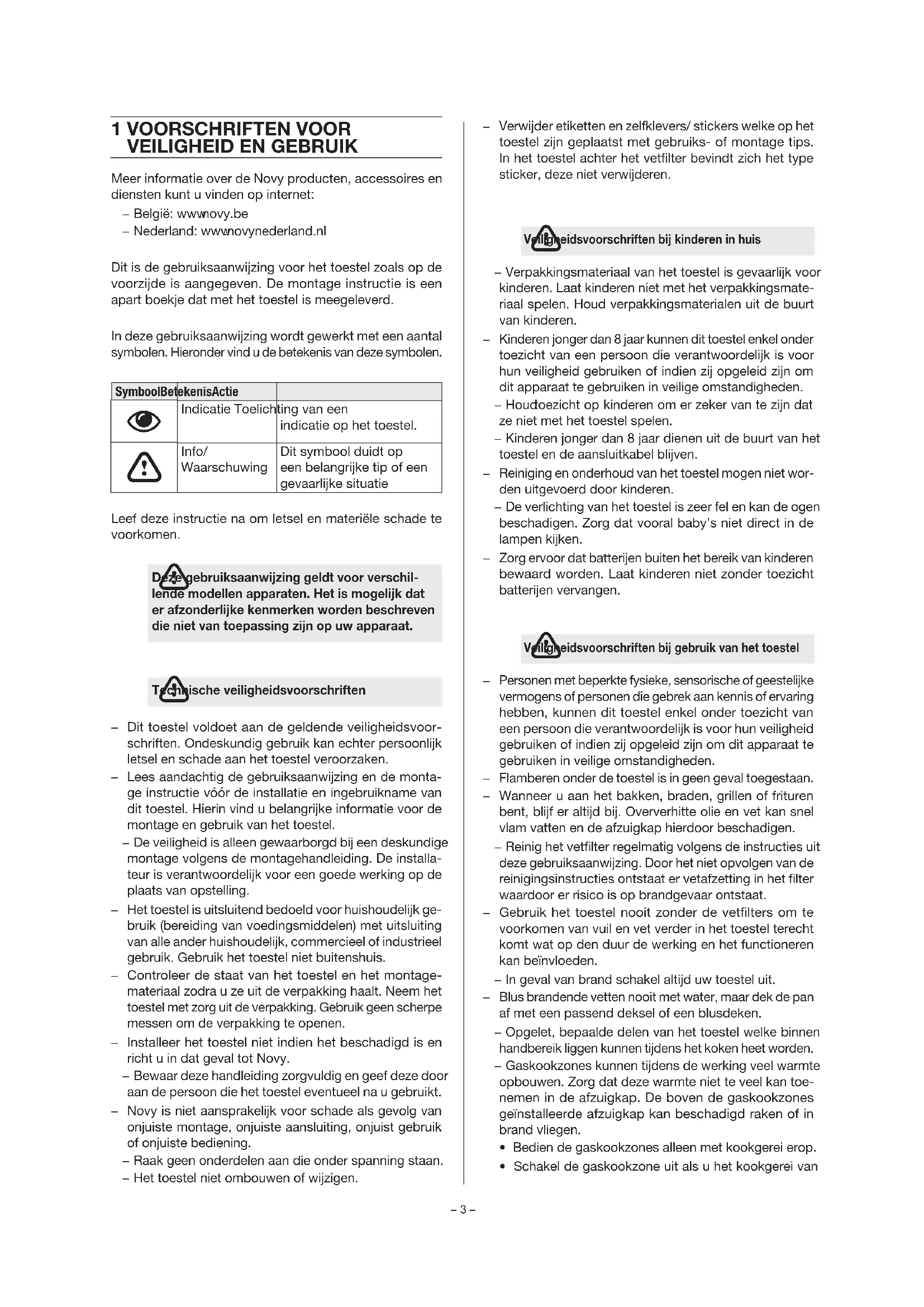

• Schakel de gaskookzone uit als u het kookgerei van 1 VOORSCHRIFTEN VOOR

VEILIGHEID EN GEBRUIK

Meer informatie over de Novy producten, accessoires en diensten kunt u vinden op internet: − België: www .novy.be − Nederland: www .novynederland.nl Dit is de gebruiksaanwijzing voor het toestel zoals op de voorzijde is aangegeven. De montage instructie is een apart boekje dat met het toestel is meegeleverd. In deze gebruiksaanwijzing wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen. Symbool Betekenis Actie

Indicatie Toelichting van een indicatie op het toestel.

Info/ Waarschuwing Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie Leef deze instructie na om letsel en materiële schade te voorkomen.

Deze gebruiksaanwijzing geldt voor verschil- lende modellen apparaten. Het is mogelijk dat er afzonderlijke kenmerken wor den beschreven die niet van toepassing zijn op uw apparaat.

Dit toestel voldoet aan de geldende veiligheidsvoor- schriften. Ondeskundig gebruik kan echter persoonlijk letsel en schade aan het toestel veroorzaken.

Lees aandachtig de gebruiksaanwijzing en de monta- ge instructie vóór de installatie en ingebruikname van dit toestel. Hierin vind u belangrijke informatie voor de montage en gebruik van het toestel. − De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installa- teur is verantwoordelijk voor een goede werking op de plaats van opstelling.

Het toestel is uitsluitend bedoeld voor huishoudelijk ge- bruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik. Gebruik het toestel niet buitenshuis.

Controleer de staat van het toestel en het montage- materiaal zodra u ze uit de verpakking haalt. Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking te openen.

Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot Novy. − Bewaar deze handleiding zorgvuldig en geef deze door aan de persoon die het toestel eventueel na u gebruikt.

Novy is niet aansprakelijk voor schade als gevolg van onjuiste montage, onjuiste aansluiting, onjuist gebruik of onjuiste bediening. − Raak geen onderdelen aan die onder spanning staan. − Het toestel niet ombouwen of wijzigen.– 4 – het gas afneemt.

• Bij gebruik van meerdere gaskookzones tegelijk moet de afzuigkap op stand 2 of hoger worden gezet.

Gebruik gr ote gaskookzones van meer dan 5 kW met de hoogste vlam nooit langer dan 15 minuten, b.v. een wok.

Voor het effectief verwijderen van de kookdampen scha- kel het toestel enkele minuten voor de aanvang van het koken in.

Maak gebruik van de naloopstand indien het toestel hierover beschikt. De instructies voor de naloopstand worden beschreven in deze gebruiksaanwijzing. − Vermijd elke vorm van tocht boven het kookvlak. − Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen. − Koken met inductie: de intensiteit van toestel en kook- plaat zo laag mogelijk instellen om overproductie van dampen te beperken.

Indien het toestel beschikt over een onderplaat zorg dat deze altijd goed gesloten is. Let op dat deze goed in de klemmen steekt en niet los kan laten. Plaats bij het openen van de onderplaat niet uw handen aan de zijde van de scharnieren om klemgevaar te voorkomen.

Plaats geen voorwerpen op het toestel, deze kunnen mogelijk vallen en voor een gevaarlijke situatie zorgen.

Luchttoevoer Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken. Indien de afzuiging tegelijk gebruikt wordt met een ver- brandingssysteem (bijv. gas-, olie-, hout- of kolenkachels, gasboilers, warmwaterketels op gas, gaskookplaten en gasovens), kunnen verbrandingsgassen worden terug gezogen en leiden tot vergiftiging. Een verbrandingssysteem gebruikt lucht in een ruimte als verbrandingslucht. Hierdoor ontstaan verbrandingsgassen die door een afvoerinstallatie naar buiten worden gevoerd. Het toestel zuigt lucht aan uit de keuken en aangrenzende vertrekken. Als de luchttoevoer niet voldoende is ontstaat er onderdruk. De giftige gassen worden uit de schoorsteen of afvoerkanaal terug de ruimte in gezogen. Bij gelijktijdig gebruik van het toestel en verbrandingstoe- stellen in dezelfde ruimte mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (=0,04 mBar). De onderdruk kan worden voorkomen door niet-afsluitbare openingen (bijvoorbeeld in ramen of deuren in combinatie met een ventilatiekast in de muur) voldoende lucht in het de ruimte kan komen. Laat het totale ventilatiesysteem van uw woning door een vakman beoordelen en een voorstel laten maken voor passende maatregelen op het gebied van luchttoevoer. Bij gebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer naar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zijn zodat verse lucht kan toe- stromen. Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen. Bij een toestel met recirculatie dient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/ ge- plaatst aanwezig te zijn. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen. Een aantal toestellen zijn uitgerust met een aansluiting voor een venstercontactschakelaar (zie de technische specifica- ties van uw toestel). Indien het toestel tegelijk moet werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het mogelijk om op het toestel een venstercontactschakelaar (niet bijgeleverd) aan te sluiten. Die zorgt ervoor dat het toestel alleen werkt indien het raam openstaat Als het venster gesloten is, kan de ventilator niet worden ingeschakeld. Contacteer uw installateur voor de juiste accessoire voor uw toestel.

oorzorgsmaatregelen tegen beschadiging

In de montage instructie wordt de juist wijze van montage beschreven. Lees deze instructies goed door.

De installatie en de elektrische aansluiting van het toestel dienen aan een erkende vakman toevertrouwd te worden.

Novy kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting. − Controleer de afstand tussen het kookoppervlak en het toestel. In de montage instructie worden de minimale en maximale hoogte aangegeven.

Voorzorgsmaatregelen bij een defect − Bij het vaststellen van een defect, het toestel uitzetten en de elektrische toevoer uitschakelen.

De herstellingen dienen enkel door gespecialiseerd per- soneel te worden uitgevoerd. In geen geval het apparaat zelf openen. Neem contact op met de servicedienst van Novy.– 5 –

Aan / Uit / Snelheid 1

2.2 Afzuiging in- en uitschakelen

Afzuiging in- uitschakelen Om de afzuiging in te schakelen drukt u op toets

Enkel met deze toets is het mogelijk de motor te starten en te stoppen. Afzuiging uitschakelen met naloopstand De afzuigkap beschikt over een naloopstand met een aantal verschillende nalooptijden. U kunt de naloopstand activeren door toets

3 seconden ingedrukt te houden tot alle led indicaties in de bediening oplichten. Door op 1 van de toetsen

te drukken kunnen de volgende nalooptijden ingesteld worden:

20 minuten De toets van de gekozen nalooptijd blijft gedurende de nalooptijd knipperen en de toets van de gekozen motor- snelheid brand continue. Zodra de gekozen nalooptijd is verstreken, schakelen de motor en de verlichting uit. 3 sec Afzuiging uitschakelen zonder naloopstand Druk 2x op de toets

MILIEUBESCHERMING Tips om energie te besparen Het nieuwe toestel is bijzonder efficiënt en energiezuinig. Hieronder volgen wat tips om uw toestel nog energiezui- niger te maken.

Schakel het toestel op de laagste snelheid in wanneer u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen. − Gebruik de hoogste snelheid alleen wanneer dit beslist noodzakelijk is. − Verhoog de snelheid van het toestel alleen wanneer de hoeveelheid damp dit vereist. − Houd het filter/ de filters van het toestel schoon om de vetfilterings- en geurfilteringsefficiëntie te optimaliseren,

Schakel als er veel damp vrijkomt op tijd naar een hogere vermogensstand. Dat is efficiënter dan te proberen door het toestel lang te gebruiken, damp op te vangen die zich al in de keuken verspreid heeft.

Laat het toestel na het koken niet onnodig (na)ventileren.

Schakel de verlichting uit bij het verlaten van de keuken of als de keuken al licht genoeg is.

Zorg voor voldoende luchttoevoer in de ruimte, zodat het toestel efficiënt en energiezuinig kan werken. − Plaats deksels op de pannen om kookdampen en con

dens te verminderen. Recyclage van de transport-verpakking en het oude toestel Dit toestel is beschermd door verpakking tegen transportschade. De gebruikte materialen zijn niet schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking. Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte toestellen van ander afval te worden gescheiden. De recyclage van het oude toestellen die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd. Voor de recyclage van uw toestel verwijzen we naar de recent geldende Europese richtlijnen omtrent elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude toestel. Houd oude toestellen buiten het bereik van kinderen. Recyclage van batterijen Batterijen niet met het gewone huisvuil meegeven. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor batterijen. Houd batterijen buiten het bereik van kinderen.– 6 – Opheen van de naloopstand Indien u de naloopstand voortijdig wilt beëindigen, drukt u de knipperende toets van de gekozen nalooptijd 3 se- conden in. De led indicatie veranderd van knipperend naar continue en de naloopstand is opgeheven. Vermogensniveau van de afzuiging − De motor van de afzuigkap heeft 4 snelheden.

kunt u de snelheid kiezen. − De knipperende toets

geeft de Powerstand aan. De Powerstand

wordt enkel gebruikt bij een sterke ont- wikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden. − De Powerstand keert na 5 minuten automatisch terug naar snelheid drie.

De verlichting in de bediening geeft weer welke snelheid in werking is.

De motor beschikt over een thermocontact, dat bij over- verhitting de motor uitschakelt. Na afkoeling zal de motor weer inschakelen.

Het vaststellen van de oververhitting is noodza- kelijk. Dit kan bijvoorbeeld zijn door vlam in de pan, de waaier van de motor wor dt geblokkeerd of er is een voorwerp in de uitblaasopening gekomen waardoor deze gedeeltelijk of volledig is afgesloten.

Verlichting in- en uitschakelen Om de verlichting in of uit te schakelen drukt u op toets

. Het licht werkt onafhankelijk van de motor.

Volg alle instructies zoals beschreven in het hoofdstuk Voorschriften voor veiligheid en gebruik.

Volg onderstaande reinigingsinstructies voor een langere levensduur en optimale werking van het apparaat.

3.1 Algemeen onderhoud

Laat de verlichting voldoende afkoelen voordat u de afzuigkap gaat reinigen.

Gebruik nooit agressieve, krassende of chloor- houdende producten.

Gebruik geen hogedrukreinigers of stoom- straalapparaten. Inox/ Roestvrijstaal Reinigen met een schoonmaakdoekje met mild reini- gingsmiddel en daarna drogen met een zachte doek. Het onderhoud aan het inox/ RVS kan gedaan worden met de Novy cleaner (906060). Gelakte delen van de afzuigkap De afzuigkap kan worden gereinigd met een vochtig schoonmaakdoekje en een mild reinigingsmiddel. Glas Glazen delen van de afzuigkap kunnen gereinigd worden met een zachte doek en een glasreiniger.

Indien de volgende instructies niet worden uit- gevoerd, ontstaat er door een te sterke vervui- ling, kans op brandgevaar. Indicatie reiniging vetfilter

Indicatie: 4 indicatie lampjes blijven branden Na 30 uur draaien van de motor branden bij het uitschakelen van de afzuigkap alle 4 de led indicaties van de toetsen van de snelheid gedurende 30 seconden. Dit is de indicatie voor het reinigen van het metalen vetfilter(s).– 7 – Reset de reinigingsindicatie

Wanneer u het vetfi lter terugplaatst na reini- ging, volstaat het om 3 seconden op de knop

van de motor te drukken om de indicator opnieuw in te stellen. 3 sec Indien u dit niet doet, blijven de 4 indicatie lampjes bran- den bij het uitschakelen van de afzuigkap gedurende 30 seconden. Toegang tot het vetfi lter Bescherm eerst de kookplaat. Pak de onderplaat links en rechts vast en trek deze naar beneden zodat het vetfi lter zichtbaar is. Het fi lter kunt u uit de afzuigkap nemen door het slotje te openen en de fi lter naar beneden te trekken. Het fi lter komt dan los uit de afzuigkap. Reinigen vetfi lter Het metalen vetfi lter kan met de hand gereinigd worden of in de vaatwasser. We raden aan om het vetfi lter met de hand te reinigen. Het fi lter handmatig reinigen:

Dompel het fi lter in een oplossing van kokend water waaraan een ontvettend afwasmiddel is toegevoegd. − Gebruik voor het reinigen een borstel − Spoel vervolgens het fi lter uit onder de kraan met warm water en laat deze daarna uitlekken. Het fi lter in de vaatwasser reinigen: − Gebruik een gangbaar vaatwasmiddel − Plaats de verzadigde vetfi lters niet samen met service- goed in de vaatwasser − Kies een programma met een lage temperatuur − Laat het vetfi lter uitlekken na het reinigen.

In de vaatwasser kan het fi lter wat verkleuren. Dit heeft geen invloed op de werking van het fi lter. Terugplaatsen van de vetfi lters

Voordat het vetfi lter terug geplaats wordt, reinig gelijk de randen van het gedeelte in de afzuigkap waar het fi lter in geplaatst wordt. − Neem het fi lter met 2 handen beet. − Zorg dat de vergrendeling of de lip van het fi lter aan de onderzijde zit.

Plaats de achterzijde van het fi lter in de opening en druk daarna het fi lter aan de voorzijde omhoog en zorg dat deze zich vast klemt.

Een nieuw vetfi lter kunt u verkrijgen via de vakhandel of via de website van Novy. Artikelnummer vetfi lter: 6200.020 (2x)

3.3 Recirculatiefi lter (optioneel)

Indien gekozen voor recirculatie dan zijn de actieve kool- stofcassettes links en rechts op de motor van de afzuigkap gedraaid. Vervangingsindicatie recirculatiefi lter

Indicatie: 4 knipperende indicatie lampjes Na 120 uur draaien van de motor knipperen bij het uit- schakelen van de afzuigkap alle 4 de led indicaties van de toetsen van de snelheid gedurende 30 seconden. Indien u koolstoffi lters heeft, dienen deze nu vervangen te worden. Tevens dient u gelijk de vetfi lters te reinigen. Reset van de vervangingsindicatie

Wanneer u het vetfi lter terugplaatst na reiniging, volstaat het om 3 seconden op de knop

van de motor te drukken om de indica- tor opnieuw in te stellen. 3 sec Indien u dit niet doet, blijven de 4 indicatie lampjes knip- peren bij het uitschakelen van de afzuigkap gedurende 30 seconden.– 8 – Toegang tot de recirculatiefilters Bescherm eerst de kookplaat. Pak de onderplaat links en rechts vast en trek deze naar beneden zodat het vetfilter zichtbaar is. Het filter kunt u uit de afzuigkap nemen door het slotje te openen en de filter naar beneden te trekken. Het filter komt dan los uit de afzuigkap. Op de motor in de afzuigkap zijn links en rechts de kool- stoffilters op de motor gedraaid. Met een draai- en trek- beweging aan het koolstoffilter kan deze van de motor afgenomen worden.

Een nieuwe koolstofcassette kunt u ver- krijgen via de vakhandel of via de website van Novy. Artikelnummer koolstofcassette 6200.055 (set van 2 stuks):

In geval van een storing kunt u contact opnemen met uw (keuken)leverancier en of de Novy Klantendienst. België Tel.: [phone] Frankrijk Tel.: [phone] Duitsland Tel.: [phone] Nederland Tel.: [phone] United Kingdom Tel: [phone] Italië: Tel.: [phone] Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02 Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type apparaat u heeft.

Het typenummer vindt u op een sticker in de binnenzijde van de afzuigkap. Deze wordt zicht- baar zodra u het filter uit de afzuigkap neemt. Het typenummer kunt u hier noteren:– 9 – 4 QUICKGUIDE

p 5 Uitschakelen motor

p 5 Motorsnelheid verhogen

INDICATIE UITLEG OPMERKING PAG. Vier LED's blijven branden Vetfilter moet worden gereinigd Indien de reinigingsinstructies niet worden uitge- voerd, ontstaat er door een te sterkevervuiling, kans op brandgevaar en rendementsverlies. p 6 Vier knipperende LED’s Tijd om de gebruikte recirculatiefilter te vervangen. p 7
