Producttype	Actieve versterkte luidspreker
Configuratie	2-weg
Woofer	10 inch (254 mm)
Tweeter	1 inch compressie (25 mm)
Versterker	Klasse D, RMS-vermogen 200 W
Frequentierespons	65 Hz - 20 kHz
Maximaal geluidsdrukniveau	121 dB SPL
Audio-ingang	1 x XLR vrouwelijk
Audio-uitgang	1 x XLR mannelijk (Link)
Volumeregeling	Potentiometer met Line/Mic-schaal
LED-indicatoren	Signaal (groen) / Limiet (rood)
Voeding	100-240 V~, 50/60 Hz
Zekering	Vervangbaar (ampèrage aangegeven op apparaat)
Ventilatie	Actief (ventilator)
Montage	Statiefhouder standaard 35 mm
Behuizing	Gegoten polypropyleen
Gewicht	Ongeveer 12,5 kg
Afmetingen (B x H x D)	Ongeveer 320 x 520 x 300 mm

Veelgestelde vragen - TX210 ALTO

Hoe sluit ik een microfoon aan op de TX210?

Gebruik een XLR-kabel om de microfoon aan te sluiten op de INPUT-ingang. Stel de Volume-knop in met behulp van de MIC-schaal. Verhoog het volume geleidelijk terwijl u de LIMIT-indicator in de gaten houdt: als deze rood oplicht, verlaag dan het volume.

Hoe sluit ik een mengpaneel aan?

Sluit de uitgang van het mengpaneel aan op de INPUT-ingang van de TX210 met een XLR-kabel. Gebruik de LINE-schaal van de Volume-knop. Ga niet verder dan de 0 dB-stand om schade aan de luidspreker te voorkomen. Houd de LIMIT-indicator in de gaten.

Wat moet ik doen als het LIMIT-lampje rood oplicht?

Het rode LIMIT-lampje geeft aan dat de uitgangslimiter is ingeschakeld. Verlaag onmiddellijk het volume van de audiobron of de Volume-knop om schade aan de luidspreker te voorkomen. Het lampje moet weer groen worden of uitgaan.

Kan ik de TX210-luidspreker ophangen?

Nee, de TX210 is niet ontworpen om te worden opgehangen. Gebruik alleen een geschikte statief. Voor ophangtoepassingen, gebruik de Truesonic (TS) of Black-series van Alto Professional.

Hoe installeer ik de TX210 op een statief?

Plaats het statief op een vlakke en stabiele ondergrond. Zet de poten van het statief volledig uit. Steek de buis van het statief in de voet van de luidspreker. Zorg ervoor dat het statief het gewicht (ongeveer 12,5 kg) kan dragen. Houd kabels uit de buurt om struikelgevaar te voorkomen.

Welke kabels gebruiken om meerdere luidsprekers aan te sluiten?

Gebruik een standaard XLR-kabel om de LINK-uitgang van de eerste luidspreker aan te sluiten op de INPUT-ingang van een tweede luidspreker. Het signaal wordt parallel doorgestuurd.

Hoe reinig ik de TX210?

Koppel de luidspreker los voor reiniging. Gebruik een droge, zachte doek om het oppervlak af te vegen. Gebruik geen chemische of schurende producten die de behuizing kunnen beschadigen.

Wat moet ik doen als de zekering defect is?

Koppel de luidspreker los. Til het lipje van de zekering onder de voedingsingang op. Vervang de zekering door een met hetzelfde ampèrage (aangegeven onder de ingang). Het gebruik van een onjuiste zekering kan het apparaat beschadigen.

Kan ik de TX210 buitenshuis gebruiken?

Ja, maar met voorzichtigheid. Vermijd blootstelling aan regen of vocht. Bij harde wind stabiliseert u het statief met extra gewichten (zandzakken). Bevestig geen spandoeken die wind kunnen vangen.

Hoe stel ik het volume in voor een instrument met voorversterker?

Als uw instrument een actieve voorversterker heeft, behandel het dan als een lijn-bron. Gebruik de LINE-schaal van de Volume-knop en ga niet verder dan 0 dB. Houd de LIMIT-indicator in de gaten om verzadiging te voorkomen.

GEBRUIKSAANWIJZING TX210 ALTO

Gebruikershandleiding

Nederlands (37 - 43)

Appendix

English (44 - 47)

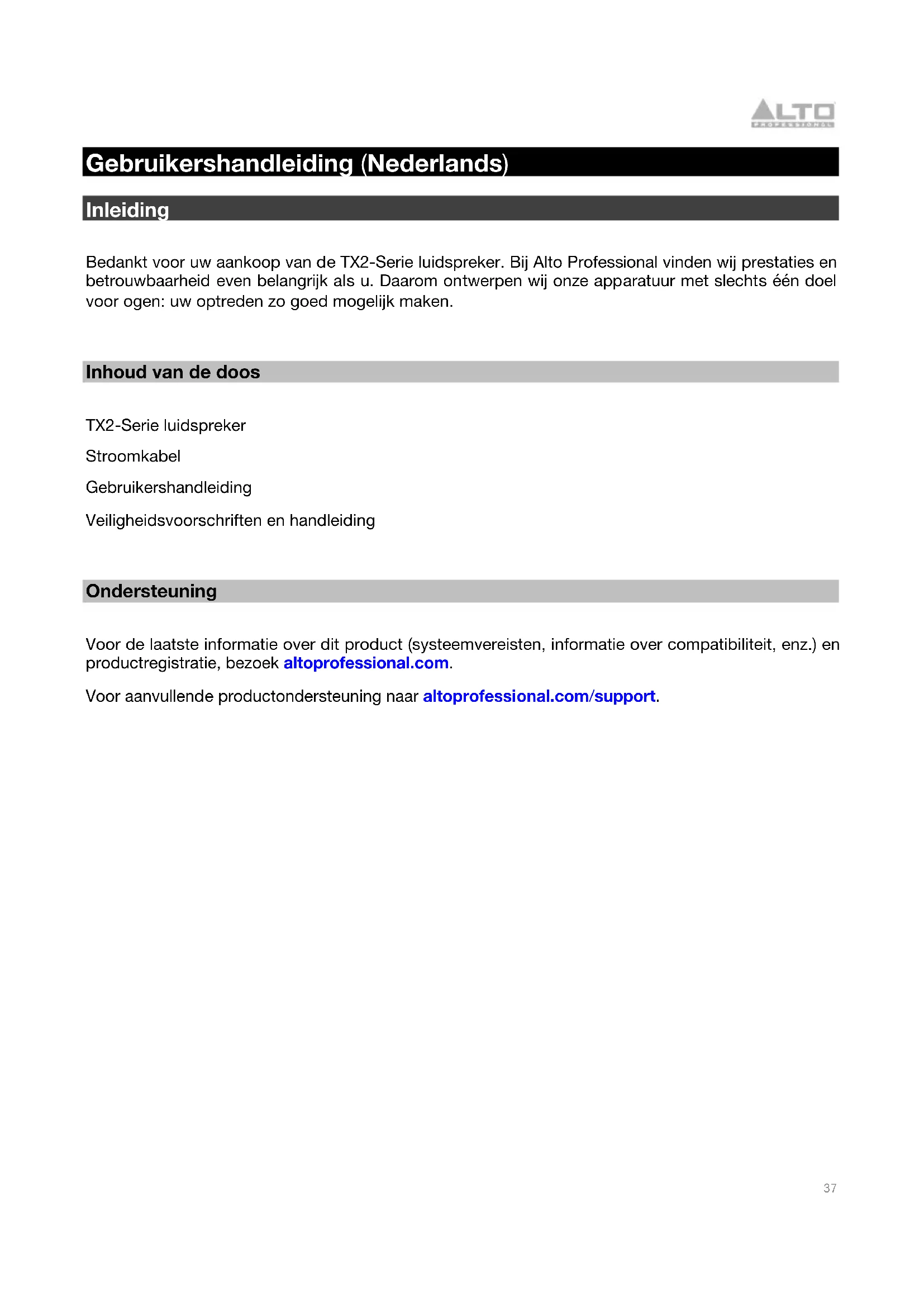

Gebruikershandleiding (Nederlands)

Inleiding

Bedankt voor uw aankoop van de TX2-Serie luidspreker. Bij Alto Professional vinden wij prestaties en betrouwbaarheid even belangrijk als u. Daarom ontwerpen wij onze apparatuur met slechts één doel voor ogen: uw optreden zo goed mogelijk maken.

Inhoud van de doos

TX2-Serie luidspreker

Stroomkabel

Gebruikershandleiding

Veiligheidsvoorschriften en handleiding

Ondersteuning

Voor de laatste informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Voor aanvullende productondersteuning naar altoprofessional.com/support.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic zijn niet verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zijn niet verantwoordelijk voor het misbruik van hun producten dat wordt veroorzaakt door niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleiding veiligheid en garantie.

Let op: Om het risico op elektrische schokken te verkleinen, sluit de TX2-Serie luidspreker niet aan op een stopcontact terwijl de grille wordt verwijderd.

Op stang monteren

Belangrijk: TX2-Serie luidsprekers niet ophangen. Ze zijn niet ontworpen om te worden opgehangen. Als u de luidsprekers wilt ophangen, dan raden wij u aan de Truesonic (TS) of Black Series te gebruiken.

• Installeer luidsprekers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.
• Installeer de luidspreker volgens zijn maximale gewicht. Controleer de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker kunnen dragen. Houd alle veiligheidsmaatregelen van de fabrikant in acht.
• Hang nooit meerdere speakers op aan een statief of stang.
• Controleer altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.
• Controleer het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.
• Wees altijd voorzichtig in winderige buitenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersysteem. Dergelijke hulpstukken kunnen zich gedragen als een zeil en het systeem omver doen waaien.
• Indien u niet zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere persoon om u te helpen de luidspreker op het statief of de stang te heffen.
• Houd de kabels uit de weg van de artiesten, de productiecrew en het publiek, zodat ze er niet over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken.

Geluidsniveau

Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine	bijeenkomst
6	92	Trein
4	95	Metro
3 97 Desktopmonitoren op hoog volume
2 100 Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabriek
0,5	110	Vliegveld
0,25 of minder 115 Rockconcert

Installatie

Volumeregeling (alleen TX208 en TX210)

De luidspreker uit de TX2-serie accepteert audiobronnen van zowel lijn- als microfoonniveau. Draai voordat u de audiobron aansluit de Volumeknop naar de minimumpositie (volledig tegen de klok in).

Audiobron op lijnniveau

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorversterker als audiobron gebruikt, controleer dan de buitenste of Line niveau-indicator.

Als de Signal Limit-led brandt, zet dan de Volumeknop niet luider. Anders kunt u uw TX2-luidspreker.

In de meeste gevallen hoeft u het volume niet luider dan 0 dB te zetten.

Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Audiobron op microfoonniveau

Belangrijk: Als u een instrument met een actieve voorversterker gebruikt, behandel het instrument dan als een bron op lijnniveau (zoals hierboven uitgelegd).

Controleer als u een microfoon of instrument als audiobron gebruikt de binnenste/Mic niveau-indicator.

Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig naar rechts draaien.

Controleer terwijl u de Volumeknop luider zet de signal limit-indicator. Als de Signal Limit-led brandt, zet dan de Volumeknop niet luider. Anders kunt u uw TX2-luidspreker.

0 dB SIGNAL LIMIT | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ; | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ) | VOLUME SIGNAL LIMIT 1

Voorbeelden

Artikelen die niet zijn opgesomd in Inleiding >Inhoud van de doos worden afzonderlijk verkocht.

Opmerking: Deze voorbeelden tonen het achterpaneel gebruikt door de TX212 en TX215 modellen, hoewel alle vier de modellen van de TX2 serie dezelfde in- en uitgang hebben.

Voorbeeld A: Twee luidsprekers

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TX2-luidspreker. Als u een TX208 of TX210 gebruikt, zet dan de Volumeknoppen niet luider dan de 0 dB-stand. Als u een TX212 of TX215 gebruikt, controleer dan of de ingangsselectoren op Line zijn ingesteld.

Mixer Stopcontact Stopcontact

Voorbeeld B: Twee luidsprekers + twee uitbreidingen

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TX2-luidspreker. Als u een TX208 of TX210 gebruikt, zet dan de Volumeknoppen niet luider dan de 0 dB-stand. Als u een TX212 of TX215 gebruikt, controleer dan of de ingangsselectoren op Line zijn ingesteld. Verbind elk van de Mix Out-uitgangen van uw TX2-luidsprekers met de ingangen van uw uitbreidingsluidsprekers.

Kenmerken

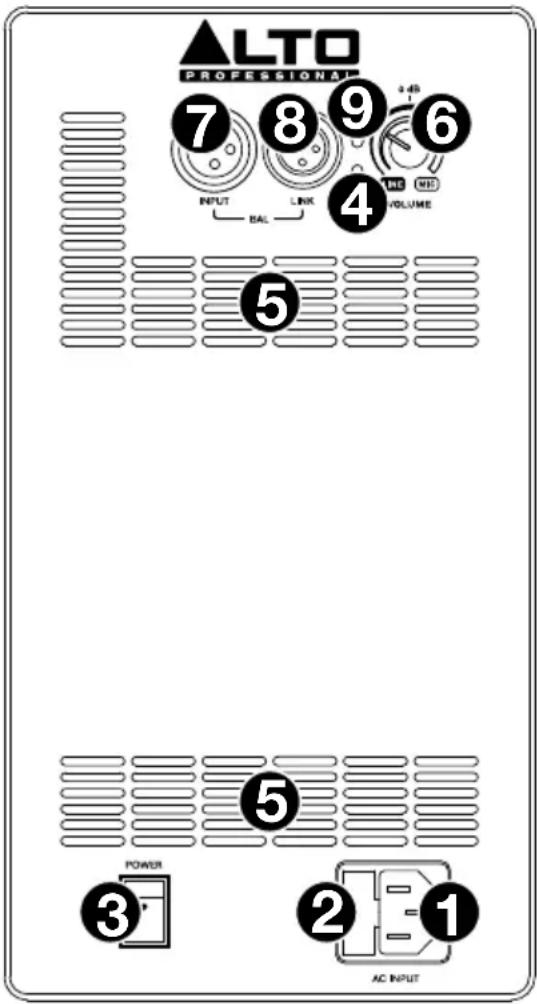

Achterpaneel: TX208 en TX210

1. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controleer of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.
2. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te vervangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.
3. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controleer of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
4. Stroom-LED: Deze LED gaat branden wanneer de luidspreker aan staat.
5. Koelopening: Houd de ruimte voor deze opening vrij van obstakels. De ventilator achter deze opening koelt de versterker af en voorkomt oververhitting.
6. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorversterker als audiobron gebruikt, controleer dan de buitenste of Line niveau-indicator. In de meeste gevallen hoeft u het volume niet luider dan 0 dB te zetten. Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

ALTO PROFESSIONAL 7 8 9 6 INPUT LINK VOLUME BAL BAL 4 5 POWER 3 2 1 AC INPUT

Controleer als u een microfoon of instrument als audiobron gebruikt de binnenste/Mic niveau-indicator. Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig naar rechts draaien.

Raadpleeg Installatie > Volumeregeling voor meer informatie.

1. Invoer: Gebruik een standaard XLR-kabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden. Controleer of de Volumeknop in de juiste stand staat.
2. Mix Out-uitgang: Gebruik een standaard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TX2-luidspreker).
3. LED signal/limiet: Deze LED gaat groen branden wanneer een audiosignaal naar de subwoofer wordt verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanneer de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.

Achterpaneel: TX212 en TX215

1. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controleer of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.
2. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te vervangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.
3. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controleer of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
4. Stroom-LED: Deze LED gaat branden wanneer de luidspreker aan staat.
5. Koelopening: Houd de ruimte voor deze opening vrij van obstakels. De ventilator achter deze opening koelt de versterker af en voorkomt oververhitting.
6. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.
7. Invoer: Gebruik een standaard XLR- of 6,35 mm TRS-kabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden. Controleer of de Invoer-keuzeschakelaar in de juiste stand staat.
8. Invoerkeuzeschakelaar: Zet deze schakelaar in de Line-stand wanneer u een audiobron gebruikt die op lijnniveau is verbonden met de Ingang. Zet deze schakelaar in Mic-stand bij gebruik van een microfoon die met de Ingang is verbonden.
9. Mix Out-uitgang: Gebruik een standaard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TX2-luidspreker).
10. LED signal/limiet: Deze LED gaat groen branden wanneer een audiosignaal naar de subwoofer wordt verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanneer de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.

5 6 10 VOLUME LINE MIC 4 TWER INTU SAL CONTOUR 11 9 GROUND LINK 12 ALTO PROFESSIONAL 5 1 2 3 4 5 AC INPUT POWER

1. Contour: Deze knop activeren (indrukken) om de lage en hoge frequenties met +3 dB te benadrukken. De schakelaar uitschakelen (omhoog) voor een vlakkere respons bij liveoptredens of voor maximaal uitvoervermogen.

2. Aardingsschakelaar: Druk deze schakelaar in om brom of lawaai te reduceren.
