Tipo de producto	Altavoz activo amplificado
Configuración	2 vías
Woofer	10 pulgadas (254 mm)
Tweeter	1 pulgada de compresión (25 mm)
Amplificador	Clase D, potencia RMS 200 W
Respuesta en frecuencia	65 Hz - 20 kHz
Nivel de presión sonora máximo	121 dB SPL
Entrada de audio	1 x XLR hembra
Salida de audio	1 x XLR macho (Link)
Control de volumen	Potenciómetro con escala Line/Mic
Indicadores LED	Señal (verde) / Límite (rojo)
Alimentación	100-240 V~, 50/60 Hz
Fusible	Reemplazable (calibre indicado en el aparato)
Ventilación	Activa (ventilador)
Montaje	Soporte para pie estándar de 35 mm
Carcasa	Polipropileno moldeado
Peso	Aproximadamente 12.5 kg
Dimensiones (L x A x P)	Aproximadamente 320 x 520 x 300 mm

Preguntas frecuentes - TX210 ALTO

¿Cómo conectar un micrófono al TX210?

Utilice un cable XLR para conectar el micrófono a la entrada INPUT. Ajuste el botón Volume usando la escala MIC. Aumente gradualmente el volumen mientras vigila el indicador LIMIT: si se enciende en rojo, reduzca el volumen.

¿Cómo conectar una consola de mezclas?

Conecte la salida de la consola a la entrada INPUT del TX210 con un cable XLR. Use la escala LINE del botón Volume. No exceda la posición 0 dB para evitar dañar el altavoz. Vigile el indicador LIMIT.

¿Qué hacer si el indicador LIMIT se enciende en rojo?

El indicador LIMIT rojo indica que el limitador de salida está activado. Reduzca inmediatamente el volumen de la fuente de audio o del botón Volume para evitar dañar el altavoz. El indicador debe volverse verde o apagarse.

¿Puedo suspender el altavoz TX210?

No, el TX210 no está diseñado para ser suspendido. Utilice únicamente un pie de soporte adecuado. Para aplicaciones suspendidas, use las series Truesonic (TS) o Black de Alto Professional.

¿Cómo instalar el TX210 en un pie?

Coloque el pie sobre una superficie plana y estable. Despliegue completamente las patas del trípode. Inserte el tubo del pie en la base del altavoz. Asegúrese de que el soporte pueda soportar el peso (aproximadamente 12.5 kg). Aleje los cables para evitar riesgos de tropiezo.

¿Qué cables usar para conectar varios altavoces?

Use un cable XLR estándar para conectar la salida LINK de un primer altavoz a la entrada INPUT de un segundo altavoz. La señal se transmite en paralelo.

¿Cómo limpiar el TX210?

Desconecte el altavoz antes de limpiar. Use un paño seco y suave para limpiar la superficie. No use productos químicos o abrasivos que puedan dañar la carcasa.

¿Qué hacer si el fusible está dañado?

Desconecte el altavoz. Levante la lengüeta del fusible debajo de la entrada de alimentación. Reemplace el fusible por uno del mismo calibre (impreso debajo de la entrada). El uso de un fusible inapropiado puede dañar el aparato.

¿Puedo usar el TX210 en exteriores?

Sí, pero con precaución. Evite la exposición a la lluvia o la humedad. Con viento fuerte, estabilice el pie con pesos adicionales (sacos de arena). No fije pancartas que puedan ser arrastradas por el viento.

¿Cómo ajustar el volumen para un instrumento con previo?

Si su instrumento tiene un preamplificador activo, trátelo como una fuente de línea. Use la escala LINE del botón Volume y no exceda 0 dB. Vigile el indicador LIMIT para evitar la saturación.

MANUAL DE USUARIO TX210 ALTO

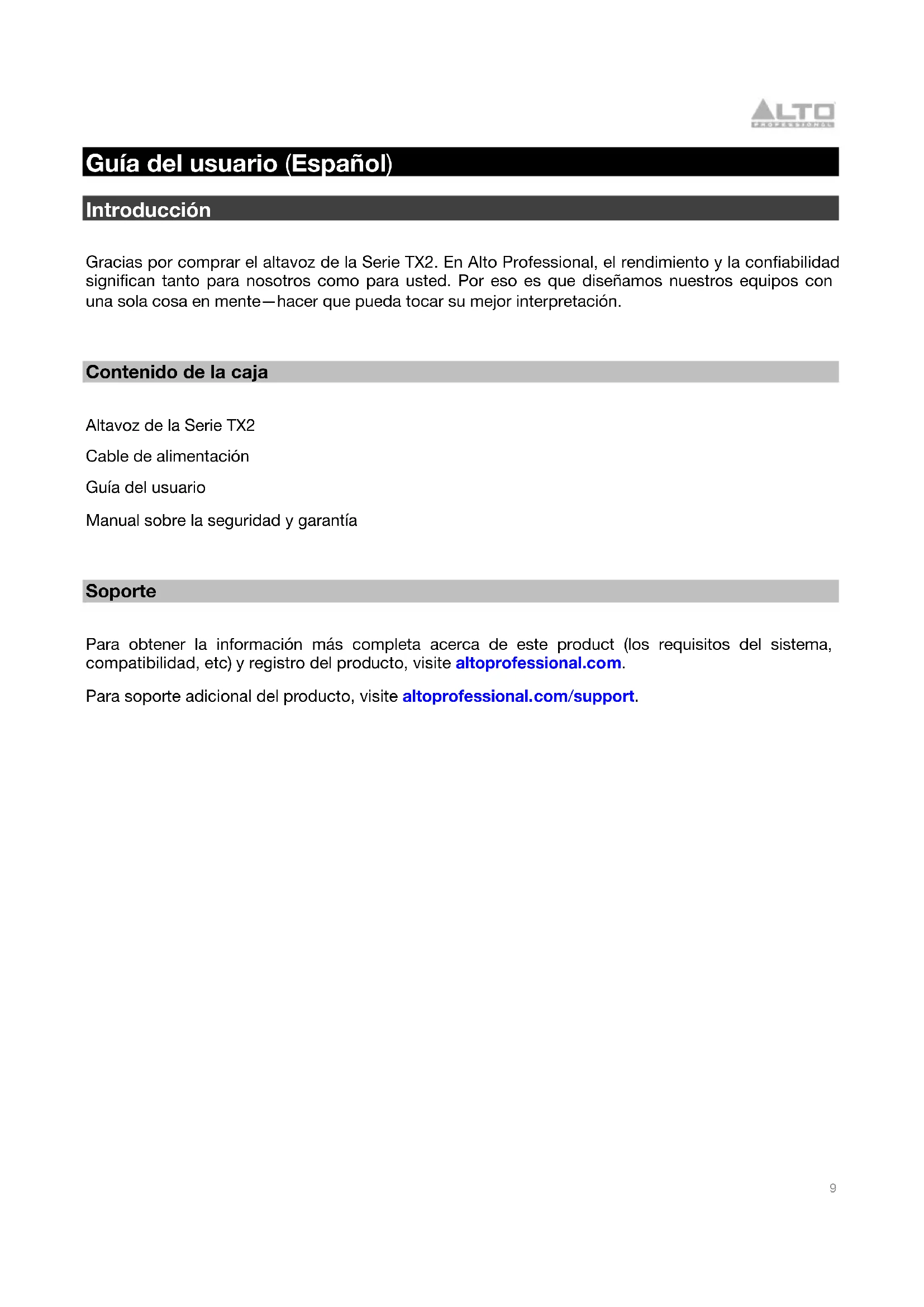

Guía del usuario (Español)

Introducción

Gracias por comprar el altavoz de la Serie TX2. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

Altavoz de la Serie TX2

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.

Precaución: Para reducir el riesgo de shock eléctrico, no conecte el altavoz de la Serie TX2 a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

Importante: No suspenda los altavoces de la Serie TX2. No se diseñaron para funcionar suspendidos. Recomendamos los altavoces Truesonic (TS) Series o Black Series para ese propósito.

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.
• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.
• No monte varios altavoces en el mismo soporte o columna.
• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.
• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina	fabril
0,5	110	Aeropuerto
0,25 o menos 115 Concierto de rock

Instalación

Control de volumen (sólo TX208 y TX210)

El altavoz serie TX2 es capaz de recibir fuentes de audio tanto de nivel de línea como de nivel de micrófono. Antes de conectar su fuente de audio, gire la perilla Volume hacia la posición mínima (completamente en sentido antihorario).

Fuente de audio de nivel de línea

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line.

SIGNAL LIMIT | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | LINE MIC POWER VOLUME

Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TX2.

En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB.

Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

Fuente de audio de nivel de micrófono

Importante: Si está utilizando un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de línea (como se explicó anteriormente).

SIGNAL LIMIT | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | LINE MIC VOLUME

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

A medida que aumenta el ajuste de la perilla Volume, no deje de observar el indicador de límite de señal. Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TX2.

Ejemplos

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Nota: Estos ejemplos muestran el panel trasero utilizado por los modelos TX212 y TX215, aunque todos los modelos de la serie TX2 tienen las mismas entradas y salidas.

Ejemplo A: Dos altavoces

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TX2. Si usted está utilizando un TX208 o un TX210, no gire las perillas Volume más allá de la posición de 0 dB. Si está utilizando un TX212 o TX215, asegúrese de que los selectores de entrada estén ajustados en Line.


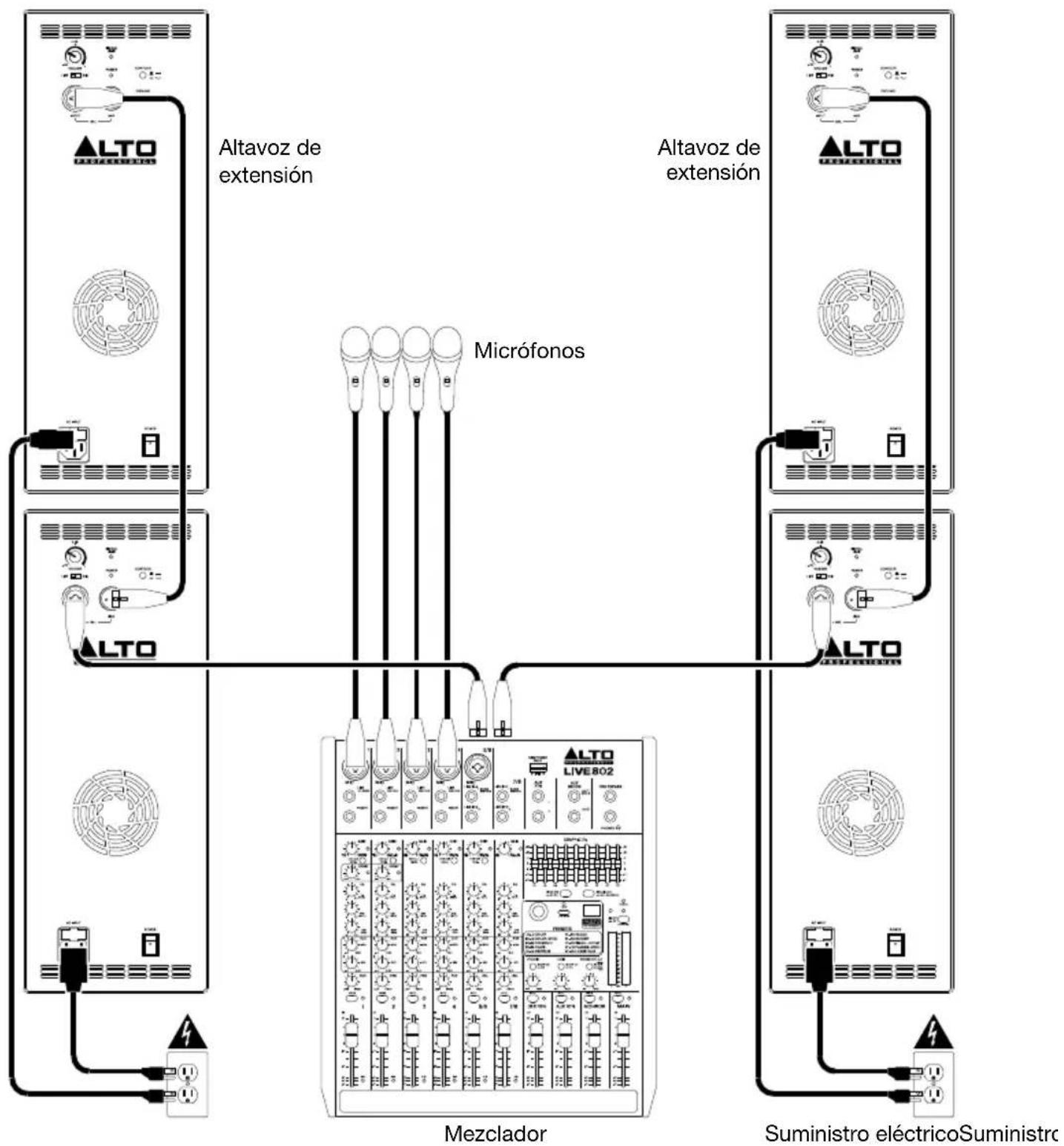

Ejemplo B: Dos altavoces + dos extensiones

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TX2. Si usted está utilizando un TX208 o un TX210, no gire las perillas Volume más allá de la posición de 0 dB. Si está utilizando un TX212 o TX215, asegúrese de que los selectores de entrada estén ajustados en Line. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TX2 a las entradas de sus altavoces de extensión.

Características

Panel trasero: TX208 y TX210

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el altavoz está encendido.
5. Respiraderos de enfriamiento: Mantenga el área frente a esta ventilación libre de obstáculos. El ventilador que está detrás de la ventilación enfría el amplificador, evitando el recalentamiento.
6. Volumen: Gire esta perilla para ajustar el volumen del altavoz.

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line. En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

ALTO PROFESSIONAL 7 8 9 6 INPUT LINK NC ME BAL VOLUME 5 5 POWER 3 2 1 AC INPUT

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic. Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

Consulte Instalación > Control de volumen para más información.

1. Entrada: Use un cable XLR estándar (no incluido) para conectar su fuente de audio a esta entrada. Asegúrese de colocar la perilla Volume en la posición correcta.
2. Salida para mezclador: Utilice un cable XLR estándar (no incluido) para conectar esta salida a la entrada de otro altavoz (por ej. otro altavoz TX2).
3. LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.

Panel trasero: TX212 y TX215

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el altavoz está encendido.
5. Respiraderos de enfriamiento: Mantenga el área frente a esta ventilación libre de obstáculos. El ventilador que está detrás de la ventilación enfría el amplificador, evitando el recalentamiento.
6. Volumen: Gire esta perilla para ajustar el volumen del altavoz.
7. Entrada: Use un cable XLR or 6,35 mm (1/4 pulg.) TRS estándar (no incluido) para conectar su fuente de audio a esta entrada. Asegúrese de colocar el selector de entrada en la posición correcta.
8. Selector de entrada: Ajuste este interruptor a la posición Line cuando utilice una fuente de audio de nivel de línea conectada a la entrada. Ajuste este interruptor a la posición Mic cuando utilice un micrófono conectado a la entrada.
9. Salida para mezclador: Utilice un cable XLR estándar (no incluido) para conectar esta salida a la entrada de otro altavoz (por ej. otro altavoz TX2).
10. LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.

5 6 10 VOLUME LINE MIC 7 9 INTU SAL LINK 11 CONTOUR GROUND ALTO PROFESSIONAL 5 AD INPUT 2 POWER 3 5

1. Contorno: Acople (oprima) este interruptor para resaltar las frecuencias bajas y altas en +3 dB. Desacople (levante) el interruptor para lograr una respuesta más plana en actuaciones en vivo o para máxima salida.

2. Interruptor de tierra: Acople (oprima) este interruptor para reducir el zumbido o ruido.
