TX210 - Lautsprecher ALTO - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Lautsprecher
Konfiguration	2-Wege
Woofer	10 Zoll (254 mm)
Hochtöner	1-Zoll-Kompressionstreiber (25 mm)
Verstärker	Klasse D, RMS-Leistung 200 W
Frequenzgang	65 Hz - 20 kHz
Maximaler Schalldruckpegel	121 dB SPL
Audioeingang	1 x XLR-Buchse
Audioausgang	1 x XLR-Stecker (Link)
Lautstärkeregler	Potentiometer mit Line/Mic-Skala
LED-Anzeigen	Signal (grün) / Limit (rot)
Stromversorgung	100-240 V~, 50/60 Hz
Sicherung	Austauschbar (Wert auf dem Gerät angegeben)
Belüftung	Aktiv (Lüfter)
Montage	Halterung für Standardstativ 35 mm
Gehäuse	Spritzgegossenes Polypropylen
Gewicht	Ca. 12,5 kg
Abmessungen (B x H x T)	Ca. 320 x 520 x 300 mm

Häufig gestellte Fragen - TX210 ALTO

Wie schließe ich ein Mikrofon an den TX210 an?

Verwenden Sie ein XLR-Kabel, um das Mikrofon an den INPUT-Eingang anzuschließen. Stellen Sie den Volume-Regler mit der MIC-Skala ein. Erhöhen Sie die Lautstärke schrittweise und beobachten Sie die LIMIT-Anzeige: Wenn sie rot aufleuchtet, reduzieren Sie die Lautstärke.

Wie schließe ich ein Mischpult an?

Verbinden Sie den Ausgang des Mischpults mit einem XLR-Kabel mit dem INPUT-Eingang des TX210. Verwenden Sie die LINE-Skala des Volume-Reglers. Überschreiten Sie nicht die 0 dB-Position, um Schäden am Lautsprecher zu vermeiden. Beobachten Sie die LIMIT-Anzeige.

Was tun, wenn die LIMIT-Anzeige rot leuchtet?

Die rote LIMIT-Anzeige zeigt an, dass der Ausgangsbegrenzer aktiviert ist. Reduzieren Sie sofort die Lautstärke der Audioquelle oder des Volume-Reglers, um Schäden am Lautsprecher zu vermeiden. Die Anzeige sollte wieder grün werden oder erlöschen.

Kann ich den TX210-Lautsprecher aufhängen?

Nein, der TX210 ist nicht für die Aufhängung ausgelegt. Verwenden Sie nur einen geeigneten Stativ. Für hängende Anwendungen verwenden Sie die Serien Truesonic (TS) oder Black von Alto Professional.

Wie installiere ich den TX210 auf einem Stativ?

Stellen Sie das Stativ auf eine ebene und stabile Oberfläche. Spreizen Sie die Stativbeine vollständig. Führen Sie das Stativrohr in die Lautsprecherbasis ein. Stellen Sie sicher, dass der Ständer das Gewicht (ca. 12,5 kg) tragen kann. Halten Sie Kabel fern, um Stolperfallen zu vermeiden.

Welche Kabel verwende ich, um mehrere Lautsprecher zu verbinden?

Verwenden Sie ein standard XLR-Kabel, um den LINK-Ausgang eines ersten Lautsprechers mit dem INPUT-Eingang eines zweiten Lautsprechers zu verbinden. Das Signal wird parallel übertragen.

Wie reinige ich den TX210?

Trennen Sie den Lautsprecher vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die das Gehäuse beschädigen könnten.

Was tun, wenn die Sicherung defekt ist?

Trennen Sie den Lautsprecher vom Netz. Heben Sie die Sicherungslasche unter dem Netzanschluss an. Ersetzen Sie die Sicherung durch eine gleichen Nennwerts (unter dem Anschluss aufgedruckt). Die Verwendung einer falschen Sicherung kann das Gerät beschädigen.

Kann ich den TX210 im Freien verwenden?

Ja, aber mit Vorsicht. Vermeiden Sie den Kontakt mit Regen oder Feuchtigkeit. Bei starkem Wind stabilisieren Sie das Stativ mit zusätzlichen Gewichten (Sandsäcken). Befestigen Sie keine Banner, die vom Wind erfasst werden könnten.

Wie stelle ich die Lautstärke für ein Instrument mit Vorverstärker ein?

Wenn Ihr Instrument einen aktiven Vorverstärker hat, behandeln Sie es wie eine Line-Quelle. Verwenden Sie die LINE-Skala des Lautstärkereglers und überschreiten Sie nicht 0 dB. Beobachten Sie die LIMIT-Anzeige, um eine Sättigung zu vermeiden.

BEDIENUNGSANLEITUNG TX210 ALTO

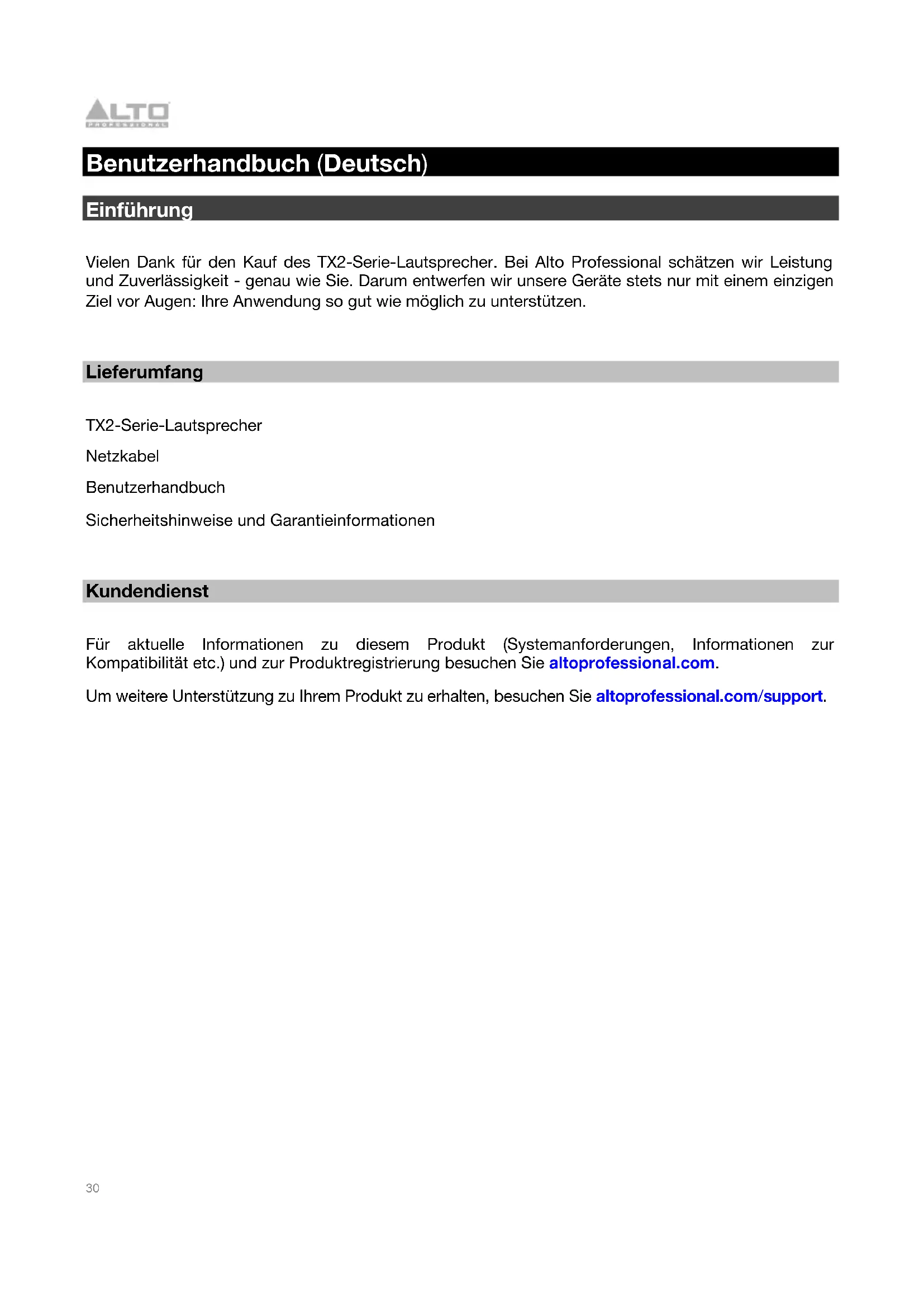

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des TX2-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

TX2-Serie-Lautsprecher

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie TX2-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich inMusic GmbH dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der Harkortstr. 12 - 32 europäischen Richtlinie 2014/53/EU befindet. Die vollständige EG DE - 40880 Ratingen Konformitätserklärung kann unter folgender Adresse angefordert werden:

Montage am Ständer

Wichtig: Hängen Sie den TX2-Serie-Lautsprecher nicht auf. Er eignet sich nicht für den hängenden Einsatz. Für den hängenden Einsatz empfehlen wir unsere Truesonic (TS) Series oder Black Series Lautsprecher.

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.
- Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.
- Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.
- Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines	Konzert
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke	mit
2	100	Konzert
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115	Rock-Konzert

Setup

Lautstärkeregelung (nur TX208 und TX210)

Der Lautsprecher der TX2-Serie akzeptiert sowohl Line-Level- als auch Mic-Level-Audioquellen. Bevor Sie Ihre Audioquelle anschließen, drehen Sie den Volume-Regler auf die Minimalposition (ganz gegen den Uhrzeigersinn).

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige.

SIGNAL LIMIT | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | LINE MIG VOLUME

Wenn die Signal Limit-LED leuchtet, drehen Sie den Lautstärkeregler nicht weiter auf. Dies könnte Ihren TX2-Lautsprecher beschädigen.

In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen.

Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Wichtig: Wenn Sie ein Instrument mit aktivem Vorverstärker verwenden, behandeln Sie das Instrument als Line-Level-Audioquelle (wie oben erläutert).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige.

Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Achten Sie beim Drehen des Volume-Reglers auf die Signalbegrenzungsanzeige. Wenn die Signal Limit-LED leuchtet, drehen Sie den Volume-Regler nicht weiter auf. Dies könnte Ihren TX2-Lautsprecher beschädigen.

0 dB SIGNAL LIMIT | ○ | ○ | POWER LINE MIC VOLUME SIGNAL LIMIT | ○

Beispiele

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Hinweis: Diese Beispiele zeigen die Rückseite der TX212- und TX215-Modelle, obwohl alle vier Modelle der TX2-Serie denselben Eingang und Ausgang haben.

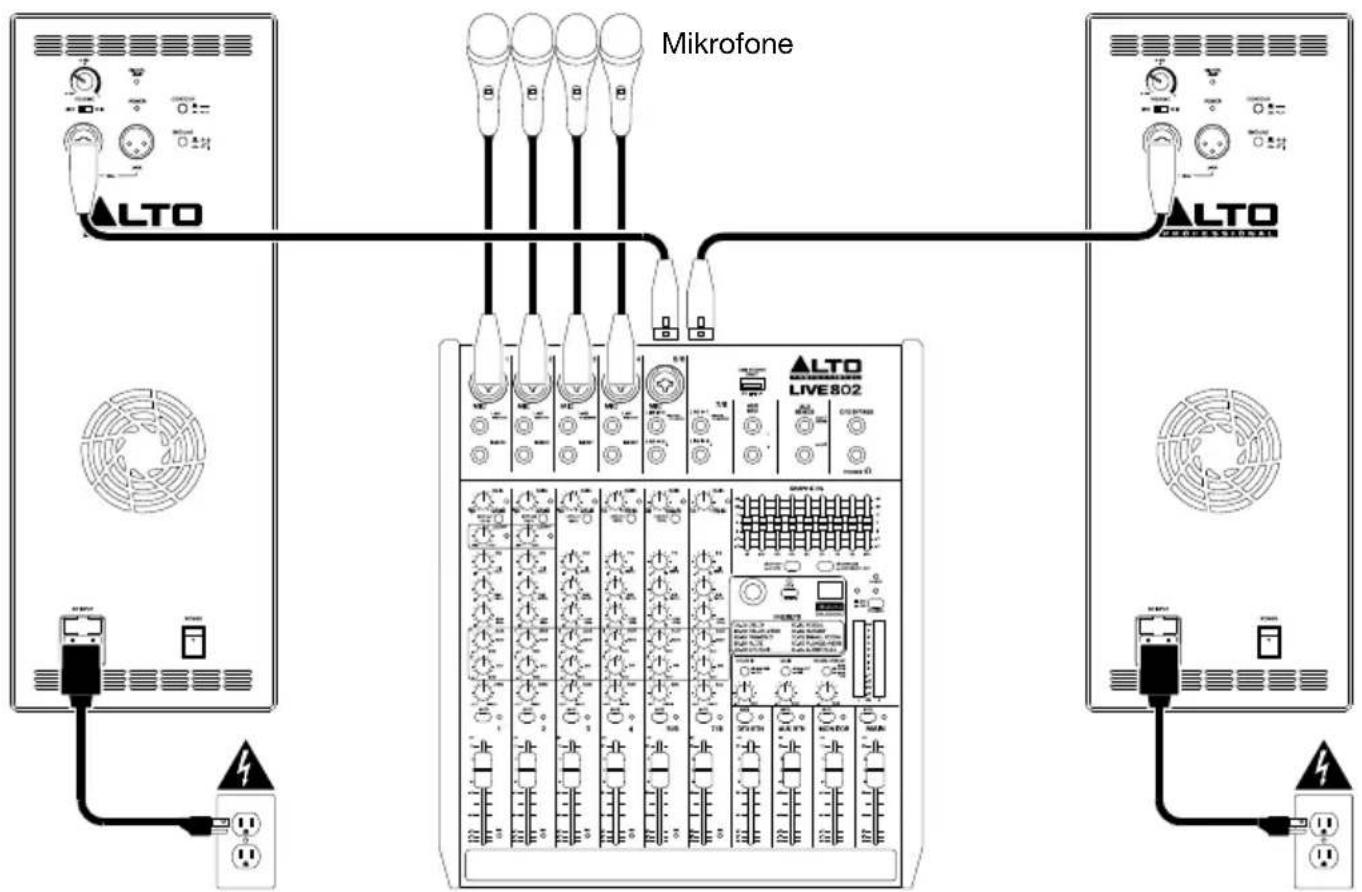

Beispiel A: Zwei Lautsprecher

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TX2 Lautsprechers. Wenn Sie einen TX208 oder TX210 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX212 oder TX215 verwenden, vergewissern Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind.

Mixer Steckdose Steckdose

Beispiel B: Zwei Lautsprecher + zwei Erweiterungen

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TX2 Lautsprechers. Wenn Sie einen TX208 oder TX210 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX212 oder TX215 verwenden, vergewissern Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind. Verbinden Sie alle Mix Out-Ausgänge Ihrer TX2 Lautsprecher mit den Eingängen Ihrer Erweiterungslautsprecher.

Funktionen

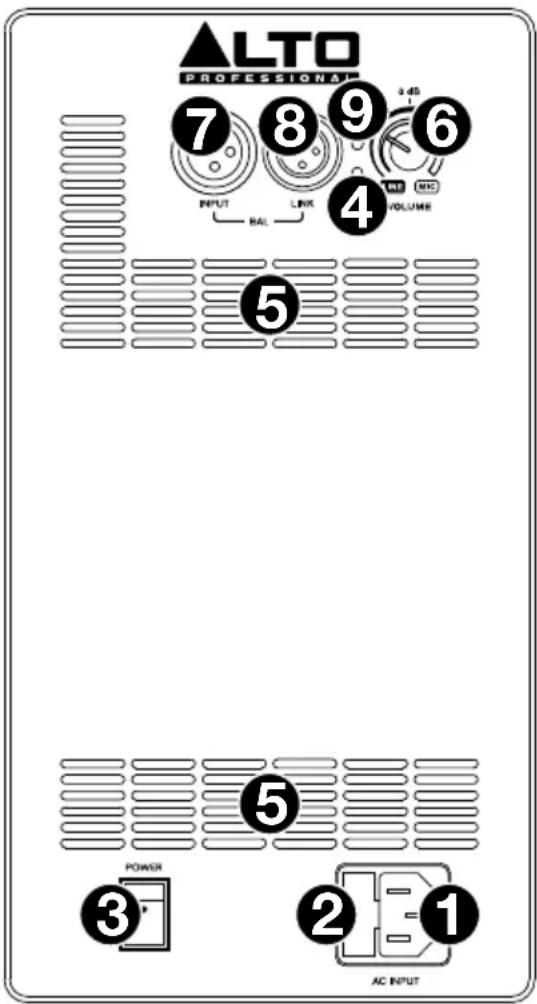

Rückseite: TX208 und TX210

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der Lautsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung darf nie blockiert werden. Der Ventilator hinter der Lüftungsöffnung kühlt den Verstärker und verhindert, dass das Gerät überhitzt.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke des Lautsprechers einzustellen.

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige. In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen. Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

ALTO PROFESSIONAL 7 8 9 6 INPUT RAIL LINK VOLUME 4 5 POWER 3 2 1 AC INPUT

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige. Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Siehe Setup > Lautstärkeregelung für weitere Informationen.

1. Eingabe: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschließen. Achten Sie darauf, dass sich der Lautstärkeregler in der richtigen Position befindet.
2. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TX2-Lautsprecher).
3. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

Rückseite: TX212 und TX215

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der Lautsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung darf nie blockiert werden. Der Ventilator hinter der Lüftungsöffnung kühlt den Verstärker und verhindert, dass das Gerät überhitzt.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke des Lautsprechers einzustellen.
7. Eingabe: Verwenden Sie ein handelsübliches XLR- oder 6,35 mm Klinke-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschließen. Achten Sie darauf, dass sich der Eingangswahlschalter in der richtigen Position befindet.
8. Eingangswahlschalter: Bringen Sie diesen Schalter in die Position Line, wenn Sie eine Line-Level-Audioquelle an den Eingangangeschlossen haben. Bringen Sie diesen Schalter auf die Mic-Position, wenn Sie ein Mikrofon an den Eingang angeschlossen haben.
9. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TX2-Lautsprecher).

10. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

11. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um +3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.

12. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.

5 6 VOLUME LINE VOC 10 TAWR CONTOUR 7 9 GROUND INPUT LINK 12 ALTO PROFESSIONAL 5 AC INPUT 2 POWER 3 5
