Producttype	Stepper (Step-Up) voor thuis fitness
Merk	Tunturi
Model	CP Step-Up
Afmetingen (L x B x H)	Ongeveer 470 x 340 x 220 mm
Gewicht	Ongeveer 8 kg
Voeding	2 batterijen (type AA, inbegrepen)
Maximaal gebruikersgewicht	100 kg
Hoofdfuncties	Stappenteller, tijd, calorieën, automatische scan, mode/reset, automatische uitschakeling na 4 min
Materialen	Stalen frame, rubberen pedalen, kunststof behuizing
Gebruik	Alleen voor huishoudelijk gebruik (conform EN klasse H), droge binnenruimte
Garantie	2 jaar voor huishoudelijk gebruik (onderdelen en reparaties)
Onderhoud	Smeer de lagers met naaimachineolie, controleer de aansluitingen
Reiniging	Na elke sessie met een vochtige doek, zonder bijtende middelen
Reserveonderdelen	Volledige lijst met recyclingcodes in de handleiding (bijv. hydraulische cilinders, pedalen, computer)
Fabrikant	Tunturi Fitness B.V., Purmerweg 1, 1311 XE Almere, Nederland

Veelgestelde vragen - Stepper TUNTURI

Hoe monteer ik de Tunturi stepper?

De stepper wordt voorgemonteerd geleverd. Plaats de batterijen in het compartiment onder de computer, sluit de sensor kabel aan, schuif de computer vervolgens horizontaal op de centrale buis. Geen extra gereedschap nodig.

Hoe vervang ik de batterijen?

Open het batterijvak aan de onderkant van de computer (onderdeel 19). Plaats 2 nieuwe batterijen (type AA) met de juiste polariteit (+/-). Sluit het vak. Als het display zwak blijft, vervang dan de batterijen.

Wat te doen als het scherm niets weergeeft?

Controleer eerst of de batterijen correct zijn geplaatst en in goede staat zijn. Als het scherm nog steeds uit is, controleer dan of de sensorkabel (21) goed in de computer is gestoken. Als het probleem aanhoudt, vervang dan de batterijen.

Hoe reinig ik het apparaat?

Reinig het apparaat na elke sessie met een vochtige doek om schade door zweet te voorkomen. Gebruik geen bijtende of schurende middelen. Zorg dat er geen vocht in de computer komt.

Wat is het maximale ondersteunde gewicht?

Het maximale gebruikersgewicht is 100 kg, conform de veiligheidsnormen EN klasse H voor huishoudelijk gebruik.

Wat zijn de afmetingen en het gewicht van het apparaat?

Afmetingen (L x B x H): ongeveer 470 x 340 x 220 mm. Gewicht: ongeveer 8 kg. Het is dus compact en gemakkelijk te verplaatsen.

Hoe gebruik ik de functies van de computer?

Druk op Mode/Reset om de functies te selecteren: stappenteller, tijd, calorieën, automatische scan (wisselt elke 6 seconden). Houd de knop ingedrukt om te resetten. Het scherm schakelt automatisch uit na 4 minuten inactiviteit.

Wat te doen als het apparaat lawaai maakt?

Smeer de lagerposities met naaimachineolie. Controleer ook of alle schroeven zijn vastgedraaid (zie onderdelenlijst op pagina 40). Regelmatig onderhoud vermindert abnormale geluiden.

Deckt de garantie slijtageonderdelen?

De volledige garantie van 2 jaar dekt reserveonderdelen en reparaties, maar dekt geen slijtageonderdelen zoals lagers of zweet. Bewaar uw aankoopbewijs en serienummer.

Waar kan ik het apparaat gebruiken?

Gebruik de stepper alleen binnen op een vlakke, harde vloer, beschermd tegen vocht (geen sauna, zwembad). Vermijd tocht en plaats het op een beschermende mat om vlekken te voorkomen.

GEBRUIKSAANWIJZING Stepper TUNTURI

Montage- en bedienings- handleiding

14TUSFU239

14TUSFU240

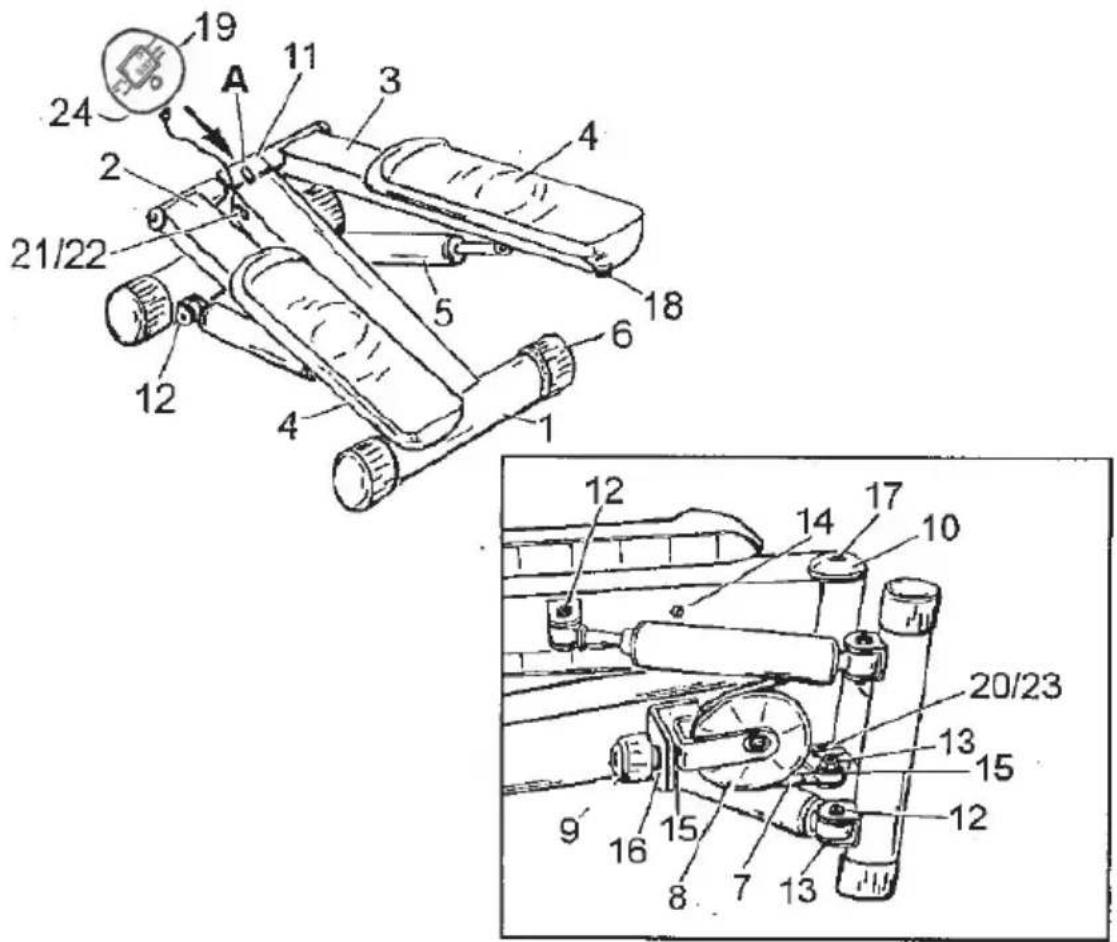

Montagehandleiding

1. Bewaar de doos a.u.b. zolang tot u een volledige functionele test hebt uitgevoerd.

2. Uw STEP-UP is compleet voorgemonteerd. U kunt direct beginnen met de training u hoeft vooraf alleen nog de computer aan te sluiten.

3. Hiervoor plaatst u eerst de batterijen (let op de plus / min-aanduiding) in het batterijvak aan de onderkant van de computer (19). Steek vervolgens de sensorkabel (21) onder de computer in het stopcontact.

4. Schuif nu de computer horizontaal aan de voorkant van de centrale buis op het bevestigingselement A.

	Onderdelenlijst
	Omschrijving	Stuks	Index	Onderdelen-nr.
1	Basisframe 1 F 8815070300
2	Step-beugel, links 1 F 88160700	10
3	Step-beugel, rechts 1 F 88160700	11
4	Pedaal 2 A 8817070010
5	Hydraulische cilinder met bus 2 L	883	1070	100
6	Afsluitkap 4 A 8814070025
7	Trekkabel 1 L 8819070100
8	Trekrol met borgbeugel 1 L 8815	0701	00
9	Verstelwiel	1 L	881	4070030
10	Kunststofkap	2 A	881	4070020
	Rechthoekige stop	1 A	881	4070035
12	Schroeven, M 8 x 40	4 F		M8X40DIN931
13	Veiligheidsmoer, M8	2 F	M8	ISO7040
14	Schroef voor pedaal	4 F		8860071020
15	Kunststofschijf	3 F	887	1074003
16	U-schijf, 8	2 F		8DIN125
17	Schroef M8 x 12	2 F		M8x12DIN912
18	Pedaalaanslag	2 A		881407040
19	Computer 1 H 8812070100
20	Magneet	1 L	881	9070110
21	Sensor met kabel	1 L	881	2070120
22	Schroef voor sensor	2 F		8860071010
23	Schroef en moer voor magneet	2 F		8860071030
24	Batterijen	2 J		8818020010

Index voor materiaalverwijdering

A = kunststof, thermoplast G = rubber
B = kunststof, Duroplast H = elektronica
C = kunststof, polyethyleen J = batterijen
D = styropor K = glas
E = papier/karton L = overige
F = metaal

Deze index is bedoeld om de sortering van materialen voor een latere afvalverwijdering te vergemakkelijken.

Veiligheidsinstructies

Lees voor de eerste training aandachtig de volledige bedieningshandleiding door.

Om een veilige en jarenlange training te garanderen, is het beslist noodzakelijk dat u de veiligheids- en onderhoudsinstructies in deze handleiding strikt opvolgt. Wijs iedereen die uw trainingsapparaat wil gebruiken op deze instructies.

Dit apparaat is conform EN (klasse H) een trainingsapparaat voor thuisgebruik en niet voor professioneel gebruik (bijv. fitness-studio's) of voor plaatsen die voor iedereen zonder controle toegankelijk zijn (bijv. openbare zwembaden enz.). Dit apparaat is met een testgewicht van 100 kg met inachtneming van de veiligheidsfactoren van de Europese norm getest.

Gebruik uw trainingsapparaat uitsluitend voor het daarvoor bestemde doel. Ondoelmatig gebruik kan leiden tot ongevallen, schade aan de gezondheid of beschadigingen van het trainingsapparaat, waarvoor de fabrikant geen aansprakelijkheid kan aanvaarden.

Opstelling:

• Voor de opstelling van het apparaat dient u een plaats te kiezen die in elke richting voldoende vrije ruimte biedt.
• Zorg ervoor dat de trainingsruimte tijdens de training goed is geventileerd. Vermijd tocht.
• Het apparaat mag niet buiten worden gebruikt, gebruik het apparaat uitsluitend binnenshuis en in ruimten met de juiste temperatuur.
• Het apparaat is niet geschikt voor vochtige ruimten en mag daar niet worden gebruikt (bijv. sauna, zwembad...).
• Plaats het apparaat uitsluitend op een vlakke en vaste ondergrond en compenseer vloeroneffenheden.
• Het is raadzaam het apparaat op een daarvoor bestemde beschermmat te plaatsen.
• Houd het apparaat ver van warme objecten.

En zo traint u op de juiste wijze:

Stel de gewenste belasting en hefhoogte in met het handwiel aan de onderkant van het apparaat.

Om de hefhoogte te wijzigen, dient u eerst de pedalen met de hand naar boven te trekken. Dit vereenvoudigt het verstellen.

Ga rechtop met een gestrekte rug op de pedalen staan. Zorg voor een stabiele stand op de pedalen.

Indien gewenst, stelt u de STEP-UP op in de buurt van objecten waaraan u zich tijdens de oefening met één of beide handen kunt vasthouden.

Buig de knie van het ene been en duw het andere been tegelijkertijd krachtig door naar beneden. Hierdoor wordt het tweede pedaal automatisch in een hogere positie gebracht. Nu begint u met uw training. Duw het tweede pedaal naar beneden en breng hiermee het andere pedaal in een hogere positie. En weer omgekeerd.

Garantiebepalingen

Garantieperioden

Dit trainingsapparaat heeft een volledige garantie van 2 jaar voor thuisgebruik.

Toepassingsgebieden

Thuis: uitsluitend voor privégebruik

Aankoopbewijs en serienummer

Om u servicediensten binnen de garantieperiode te kunnen aanbieden, hebben wij een kopie van uw aankoopbewijs, voorzien van de datum, nodig.

Berg uw aankoopbewijs altijd goed op en stuur ons in geval van garantie altijd een kopie als bijlage bij uw serviceorder. Zo kan een snelle afhandeling worden gewaarborgd.

Om uw modelversie eenduidig te kunnen identificeren, hebben wij enkele gegevens nodig. Maak daarom voor uw serviceorder of voor de bestelling van onderdelen gebruik van de bijgevoegde servicekaart.

Garantievoorwaarden

De garantie geldt vanaf de datum van aankoop door de eindverbruiker voor alle nieuw aangekochte producten die bij geautoriseerde distributeurs van Tunturi Fitness B.V. worden gekocht.

Bij demonstratiemodellen geldt de garantie vanaf de datum van aankoop door de eerste koper, in dit geval de vakspecialist.

Deze garantie geldt behoudens andere overeenkomsten tussen de verkoper (vakspecialist) en zijn kopers (eindverbruikers of wederverkopers).

Wij aanvaarden de garantie voor de intactheid van onze via de vakhandel ingekochte producten.

Deze garantie geldt niet voor schade die door:

• nalatig onjuist gebruik,
• gebrekkig onderhoud,
• normale slijtage,
• binnendringen van vocht (bijv. lichaamstranspiratie)
• een onjuiste installatie,
• overmacht,

- reparaties of wijzigingen door niet door Tunturi Fitness B.V. erkende technici is veroorzaakt.

Wat wij verstaan onder volledige garantie:

De volledige garantie van Tunturi betekent voor u dat binnen de betreffende garantieperiode voor u geen kosten voor onderdelen en reparaties ontstaan. De garantie heeft geen betrekking op verslijtbare onderdelen, bijv. lagers enz..

Servicediensten buiten de garantie

Uw vakspecialist en Tunturi Fitness B.V. staan ook graag tot uw beschikking bij de oplossing van problemen, bijv. indien er gebreken optreden na afloop van de garantieperiode of indien er sprake is van gevallen die niet door de garantie worden gedekt. In deze gevallen dient u rechtstreeks contact op te nemen met uw vakspecialist of rechtstreeks met Tunturi Fitness B.V.. Wij zullen uw probleem dan doorsturen naar een servicetechnicus.

Opmerking:

Ook na intensieve kwaliteitscontroles, waaraan wij veel waarde hechten, kunnen af en toe gebreken optreden. Deze gebreken kunnen meestal door de vervanging van onderdelen worden verholpen, zodat terugzending van het complete apparaat niet nodig is. Bovendien beschikken wij op veel plaatsen in Duitsland ook over servicetechnici die ter plaatse hulp kunnen bieden. Eventuele terugzendingen dienen vooraf met ons te worden afgestemd.

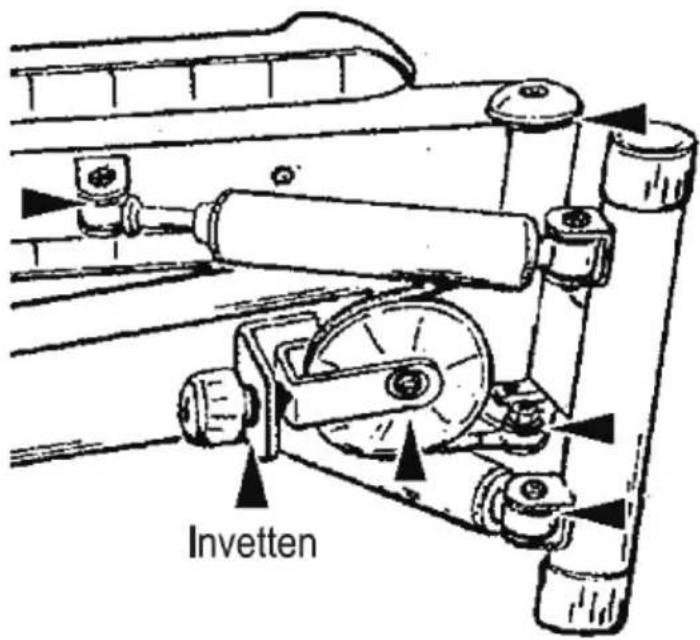

Onderhoudsinstructies

Bij intensief gebruik of een ongunstige binnentemperatuur kan slijtage optreden en kunnen oliedeeltjes uit het hydraulische systeem ontsnappen. Wij raden daarom in elk geval aan uw vloer te ontzien en uitsluitend te trainen op een vuilafstotende ondergrond. Wij vragen u er begrip voor te hebben dat wij klachten in verband met een verontreiniging van de vloer in principe moeten afwijzen.

Net als elk sportapparaat heeft ook uw STEP-UP af en toe onderhoud nodig. Vet daarom van tijd tot tijd de lagerpunten in met een in de handel gebruikelijke naaimachine-olie enz.. Uw sportapparaat is u dankbaar voor een goed onderhoud in de vorm van een langere levensduur.

Reiniging

Reinig het apparaat na elke training om beschadigingen door lichaamstranspiratie te voorkomen. Maak voor het onderhoud van het apparaat geen gebruik van bijtende middelen. Gebruik voor de reiniging een vochtige doek. Let er bij de STEP-UP CP bovendien op dat er geen vocht in de cockpit terechtkomt.

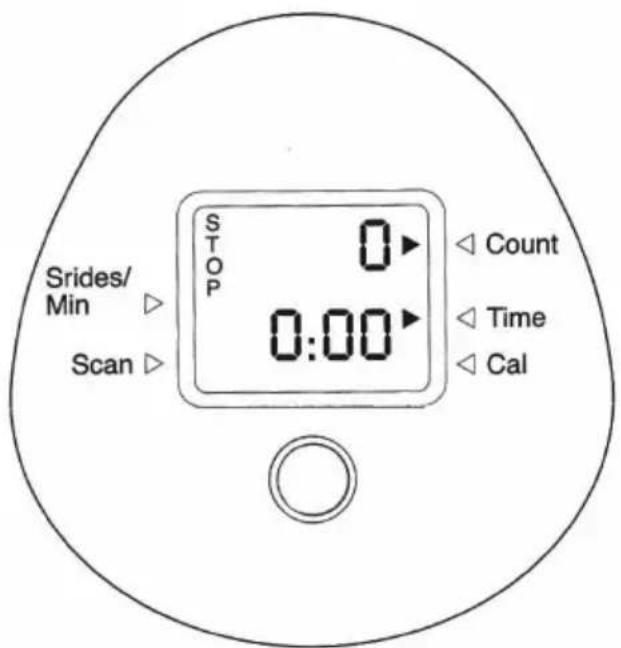

FUNKTIE KNOPPEN

Mode / Reset Druk op Mode om een funktie te kiezen, of houdt de mode knop ingedrukt om alle funkties te resetten

FUNKTIES.

Stop Indien U stopt met steppen verschijnt het woordje stop in de display

Strides / min. Toont het aantal gemaakte steps per miniuut

Scan Automatische funktion verspringing per iedere 6 seconden

Count Telt het totaal aantal steps per training

Time Geeft de totaal tijd per training weer, tot 99 min. 59

sec.

Calorie Geeft het aantal verbruikte calorieën per training

weer. Max. 9999 calorieën. Dit is een waarde alleen ter vergelijking van verschillende oefeningen en mag niet gebruikt worden voor medische behandeling

Extra info: - 4 minuten na gebruik zal de computer automatisch uitschakelen en zullen alle programma's gereset worden

- bij het starten van de oefening zal de computer automatisch inschakelen

- Als de computer niet duidelijk is uit te lezen kunt U nieuwe batterijen installeren voor een beter resultaat

- Batterijen : 1,5V AA (1 X )

ca. 470 x 340 x 220 tijd in min 00:00 - 99:00

Max. gewicht van de gebruiker: 100 kg

Computerindicatie van:

Onze trainingsapparatuur wordt constant doorontwikkeld. Wij behouden ons daarom in het kader van de vooruitgang technische wijzigingen voor.

Foutoplossing

P r o b l e e m O : p l o s s i

Het apparaat maakt abnormale Onderhoud uitvoeren geluiden bij de training. (zie pagina 8)

Geen indicatie na het inschakelen. Indicatie onleesbaar.

Controleren nog voldoende hebben. Evt. ba t t of de spanning nieuwe e r i j batterije

Geen indicatie van de stappen Controleren of de kabelstekker bij de cockpit stevig vastzit.

Tunturi Fitness B.V.

Purmerweg 1 NL - 1311 XE Almere P.O. Box 60001 NL - 1320 AA Almere The Netherlands
