GEBRUIKSAANWIJZING CA CDM 64 AL CANDY

AANWIJZING VOOR GEBRUK EN INSTALLATIE

ENGLISH

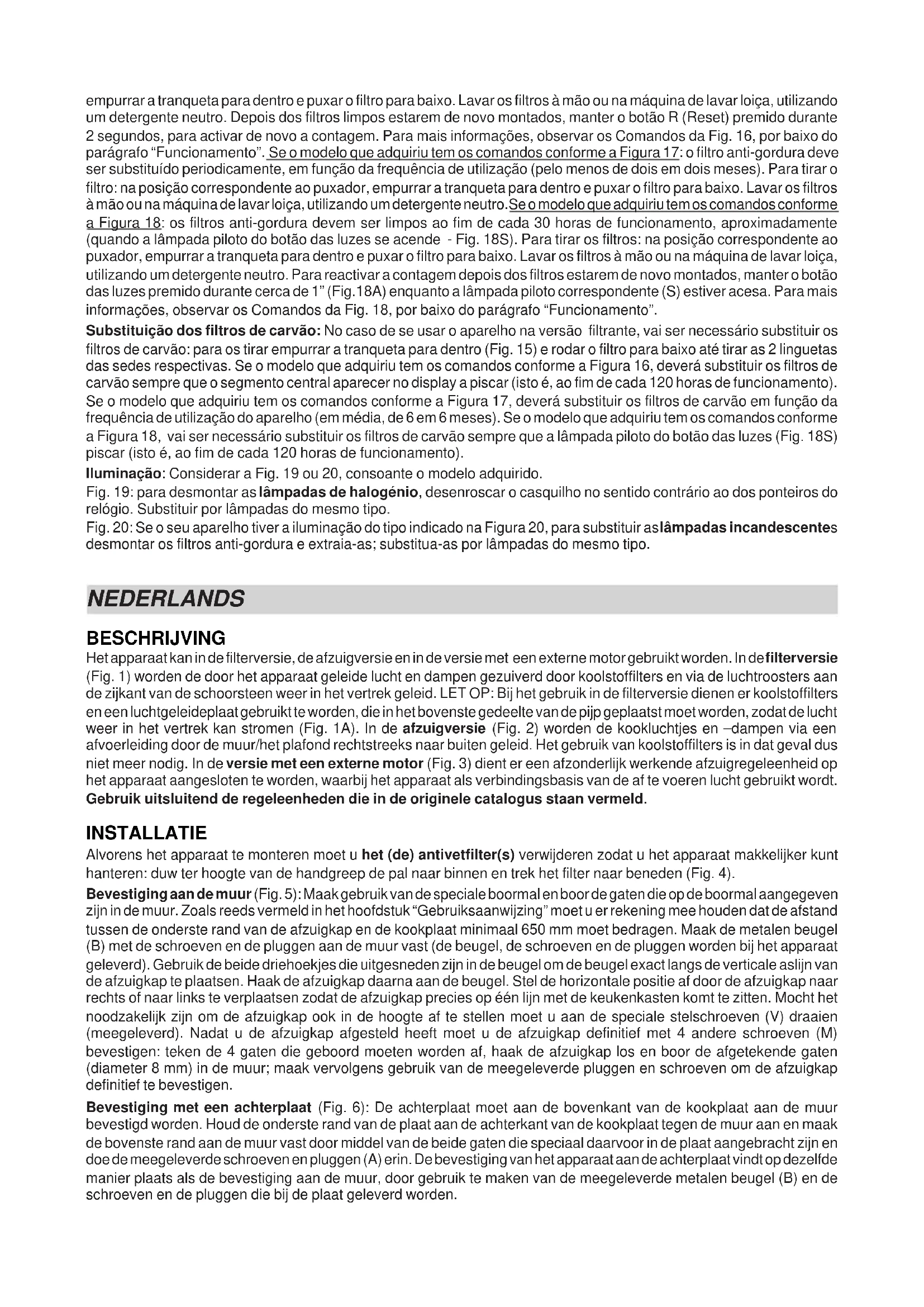

DESCRIPTION

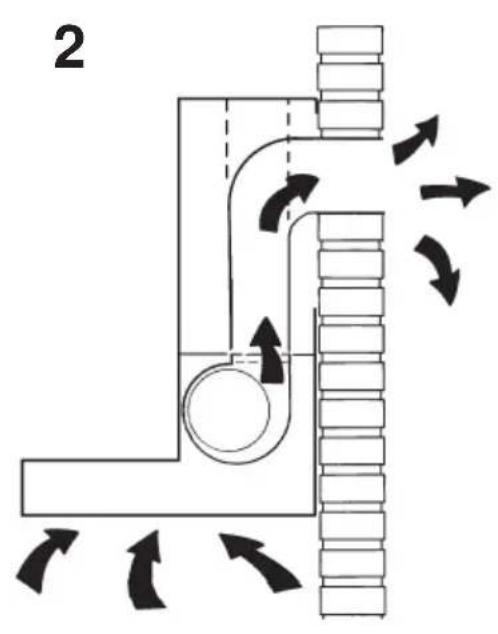

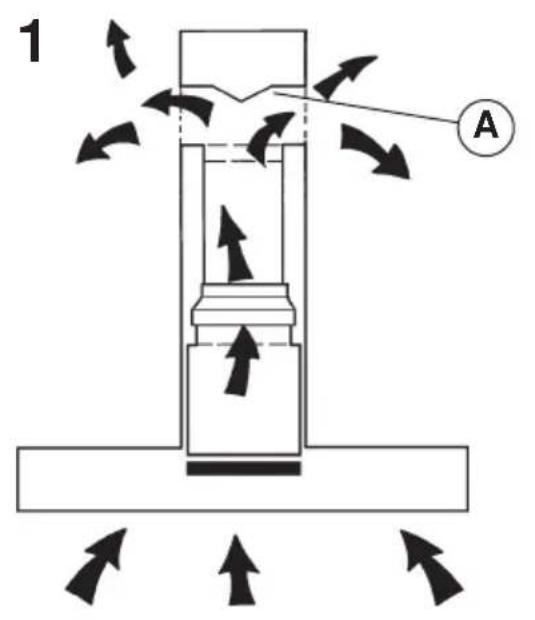

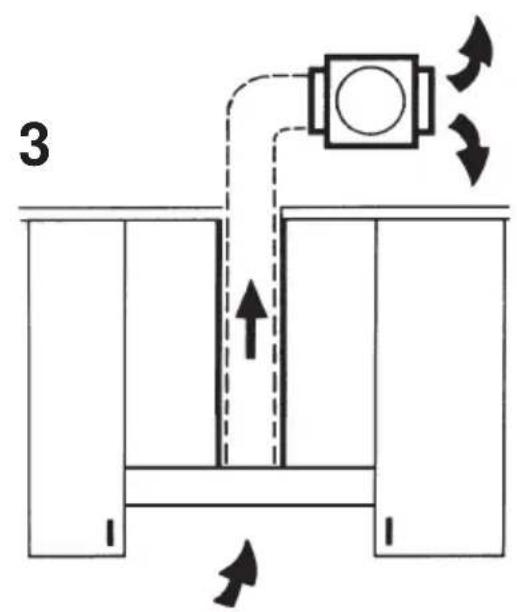

Het apparaat kan in de filtversie, de afzuigversie en in de versie met een externe motor gebruikt worden. In defilterversie (Fig. 1) worden de door het apparaat geleide lucht en dampen gezuiverd door koolstoffilters en via de luchtroosters aan de zijkant van de schoorsteen weer in het vertrek geleid. LET OP: Bij het gebruik in de filtversie dienen er koolstoffilters en een luchtgeleideplaat gebruikt te worden, die in het bovenste gedeelte van de pijp geplaatst moet worden, zodat de lucht weer in het vertrek kan stromen (Fig. 1A). In de afzuigversie (Fig. 2) worden de kookluchtjes en -dampen via een afvoerleiding door de muur/het plafondrechtstreeks naar buiten geleid. Het gebruik van koolstoffilters is in dat geval dus nicht更是 nodig. In de versie met een externe motor (Fig. 3) dient er een afzonderlijk werkende afzigreleenheid op het apparaat aangesloten te worden, waar bij het apparaat als verbindingsbasis van de af te voeren lucht gebruikt worden.

Gebruik uitsluitend de regeleenheden die in de originele catalogus staan vermeld.

INSTALLATIE

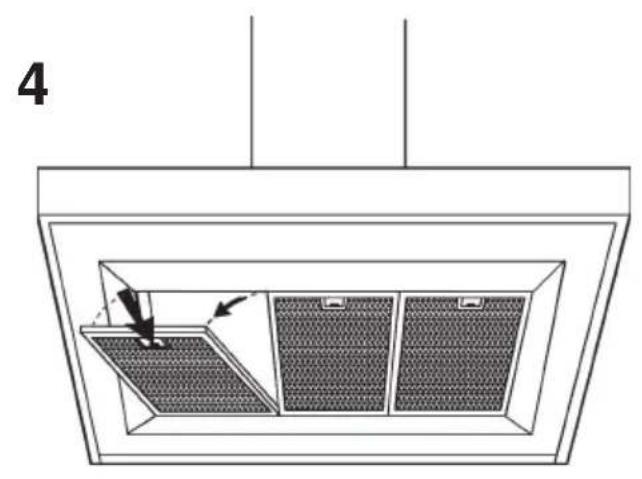

Alvorens het apparaat te monteren moet u het (de) antivetfilter(s) verwijden zodat u het apparaat makkelijker kunt hanteren: duw ter hoogte van de handgreep de pal� nitten en trek het filter maar beneden (Fig. 4).

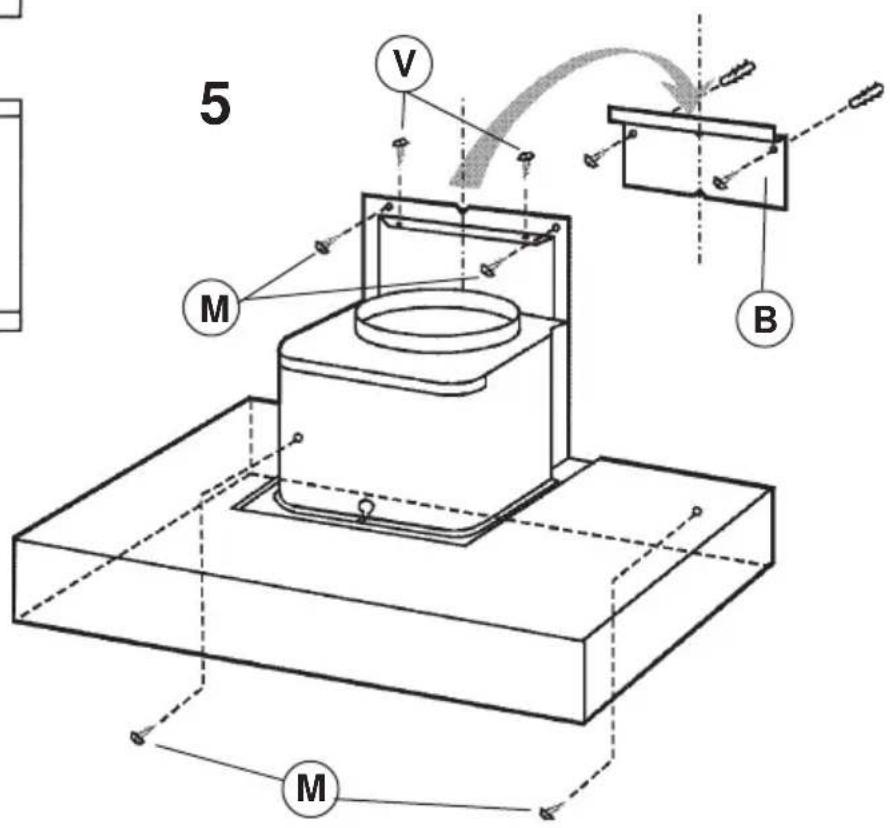

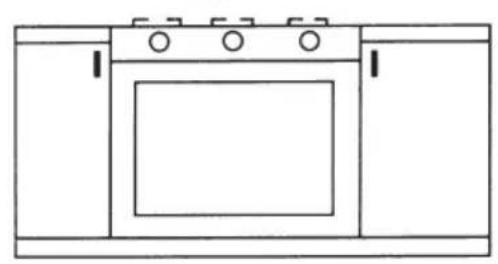

Bevestiging aan demuur (Fig. 5): Maak gebruik van de speciale boormal en boor de katien die op de boormaal aangegeven zijn in de muur. Zoals reeds vermeld in het hoofdstuk "Gebruiksaanwijzing" moet u er reckening mee houden dat de afstand tussen de onderste rand van de afzuiigkap en de kookplaat minimaal 650~mm 要去 bedragen. Maak de metalen beugel (B) met de schroeven en de pluggen aan de muur vast (de beugel, de schroeven en de pluggen worden bij het apparaat geleverd). Gebruik de beiden driehoekjes die uitgesneden zijn in de beugel om de beugel exact langs de verticale aslijn van de afzuiigkap teplaatsen. Haak de afzuiigkap daarna aan de beugel. Stel de horizontale positie af door de afzuiigkap maar rechts of aan links te verplaatsen zodate afzuiigkap precies op een lijn met de keulenkasten komt te zitten. Mocht hetoodzakelijk zijn om de afzuiigkap ook in de hoogte af te stellen moet u aan de speciale stelschroeven (V) draaien (meegeleverd). Nadat u de afzuiigkap afgesteld heeft moet u de afzuiigkap definitief met 4 andere schroeven (M) bevestigen: teken de 4 gaten die geboord要去en worden af, haak de afzuiigkap los en boor de afgetekende gaten (diameter 8mm ) in de muur; maakervoigens gebruik van de meegeleverde pluggen en schroeven om de afzuiigkap definitief te bevestigen.

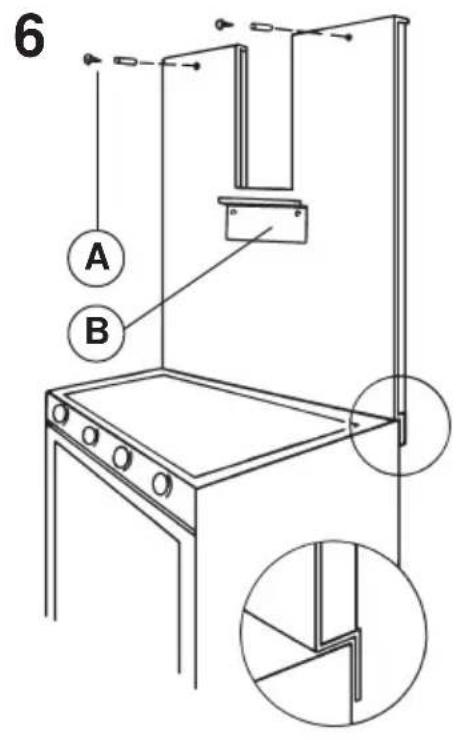

Bevestiging met eenincerplaat (Fig. 6): De achterplaat moet aan de bovenkant van de kookplaat aan de muur bevestigd worden. Houd de onderste rand van de plaat aan de achterkant van de kookplaat gegen de muur aan en maak de bovenste rand aan de muur vast door middel van de beiden gaten die specialaarvoor in de plaat aangebracht zijn en doe de meegeleverde schroeven en pluggen (A) erin. De bevestiging van het apparaat aan deincerplaat vindt opdezelfde manier plaats als de bevestiging aan de muur, door gebruik te maken van de meegeleverde metalen beugel (B) en de schroeven en de pluggen die bij de plaat geleverd worden.

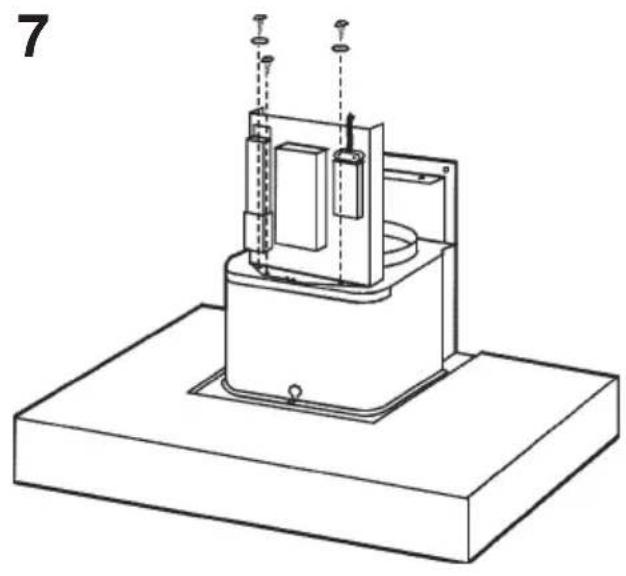

Monteer de plateau van de elektrische installment die door hem vast te zieten met 3 schroeven en 2 metalen schijfjes (Fig.7).

Bevestiging van de telescopische pijpen:

Essentiele eisen voor de montage: - Breng de elektrische aansluiting zodanig tot stand dat e.e.a. binnen de decorpijp weggewerkt worden; - Als uw apparaat in de afzuiqversie of in de versie met een externe motor geinstalleerd要去 worden dan要去 een luchtafvoergat gemaakt worden.

Om zowel in de afzuiqversie als in de versie met een externe motor optimale omstandigheden te creeren, dient er een luchtafvoerpijp gebruikt te worden die de volgende eigenschappen heeft: minimum benodigde lengte, zo min möglichk bochten (maximaal toegestane hoek van de bochten: 90^ ), het materiaal moet goedgekeurd zich voorgens de voorschriften (afhankelijk van het land), zo glad möglichke binnenzijde. Er worden boendien geadviseerd om drastische veranderingen van de doorsnede van de pijp (diameter: 150 mm) te vermijden.

Stel de lenghte van de steunbeugel (W) van de telescopische pijp door middel van de op fig. 8 afgebeelde schroeven A af. Maak de beugel cervolgens met de meegeleverde pluggen en schroeven aan het plafond vast en zorg er.daar bij voor dat de beugel op een lijn met de aslijn van uw afzuigkap komt te zitten. Bij de filterversie moeten de luchtafvoerroosters aan de bovenkant komen te zitten (Fig. 9). Bij de afzuigversie moet de bovenste pijp ondersteboven geplaatst worden zoat de luchtafvoerroosters aan de onderkant komen te zitten (Fig. 10).

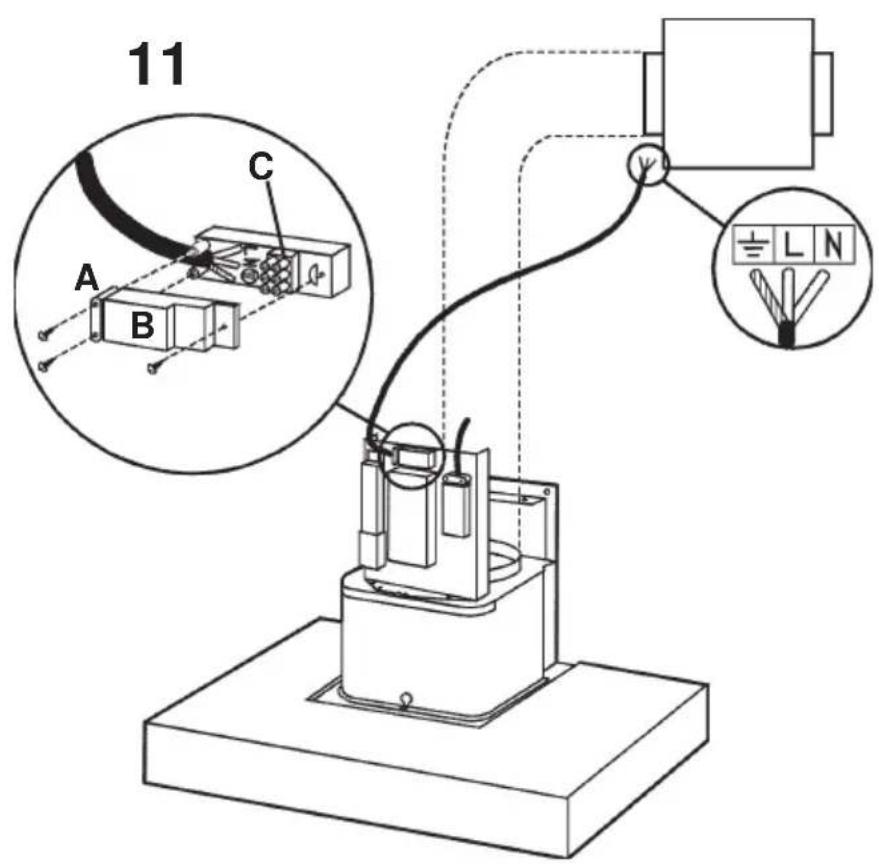

Afzuigversie en versie met een externe motor: Sluit de flens van de afzuigkap door middel van een flexibele pijp aan op het afvoergat in de muur/het plafond. Alleen bij de versie met een externe motor (Fig. 11): breng de elektrische aansluiting van de afzuigkap op de externe regeleenheid tot stand en maak waar bij gebruik van de speciale klemmenblokken: verwijder kabelklem A en kap B van de aansluitkast; sluit de verbindingskabel van de regeleenheid aan op het klemmenblok C; breng kabelklem A en kap B van de aansluitkast wee aan; het andere uiteinde van de kabel要去 op het klemmenblok van de externe regeleenheid aangesloten worden.

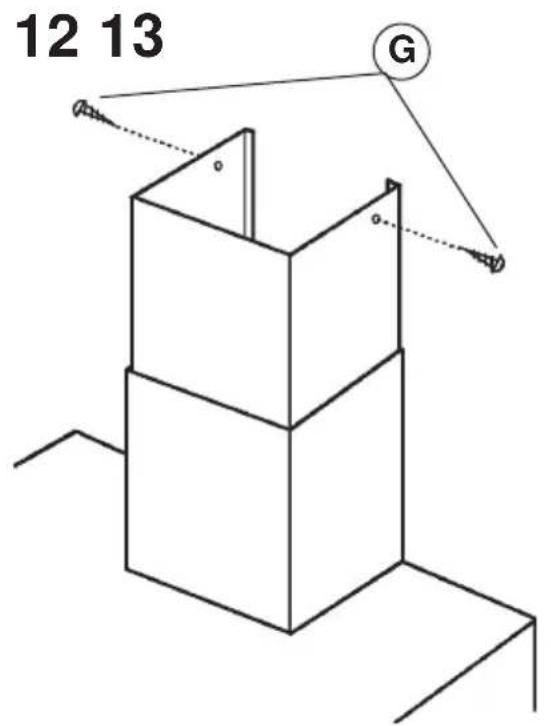

Breng de elektrische aansluiting van de afzuiigkap door middel van de voedingskabel tot stand. Doe de telescopische pijpen erin en LAST Z op de afzuiigkap steunen; doe de bovenste pijp tot aan het plafond omhoog en maak hem met de beide schroeven (G) - Fig. 12 vast.

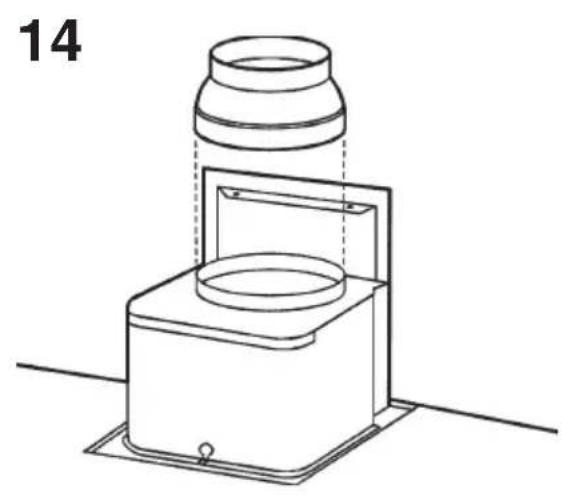

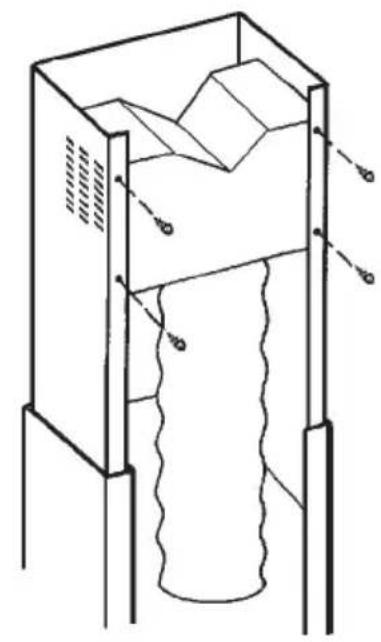

Filterversie: Maak de geleideplaat met de 4 speciale schroeven (meegeleverd) aan de bovenste pijp vast - Fig. 13; sluit een flexible pijp met een diameter van 125mm op de geleideplaat aan. Monteer het verloopstuk (meegeleverd) ter hoogte van het luchtuilaatpunt op de afzuiigkap (Fig. 14). Neem de beiden telescopische pijpen die in elkaar gezet zichen en LAST ze op de afzuiigkap steunen; doe de bovenste pijp tot aan het plafond omhoog en maak hem met de beiden schroeven (G) - Fig. 12 vast. Doe de onderste pijp omhoog en houd hem met tape op zichn plaats en sluit de flexibele pijp aan op het verloopstuk vna de afzuiigkap. Breng de elektrische aansluiting van de afzuiigkap door middel van de voedingskabel tot stand. Laat de onderste pijp zakken zodat hij op de afzuiigkap steunt. Installeer de koolstoffilters en doe waar bij de beiden lipjes van het filter op de waarvoor bestemde plaats (Fig. 15) en draai het filter maar boven.

WERKING

Afhankelijk van de versies is het apparaat uitgerust met de volgende bedieningselementen:

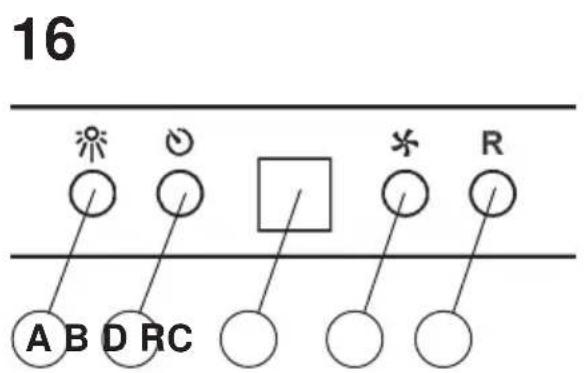

Bedieningselementen van Fig. 16: Toets A = lampjes aan/uit. Toets B = TIMER inschakelen/uitschakelen: door 1 keer op deze toets te drukken worden de timer ingeschakeld, zodat na 5 minuten de motor stopt (tegelijkertijd zaop het display het nummer van de gekozen snelheid knipperen); de timer blijft werkken als de snelheid van de motor veranderd word.

Display C=-laat de gekozen motorsnelheid zien (van 1 tot 4);-laat als het nummer knippert zien dat de timer ingeschakeld is; - geeft als het middelste gedeelte brandt of knippert aan dat de filters in alarm zich.

Toets D = schakelt de motor in (in de staat gebruikte snelheid). Door de toets nogmaals in te drukken, worden de motorsnelheden gekozen van 1 tot en met 4 in opeenvolgende orde. Houdt u de toets circa 2 seconden dan za de motor stoppen.

Toets R = reset van de antivetfilters en koolstoffilters. Als het filteralarm verschijnt (d.w.z. als het middelste gedeelte van het display gaat branden) dan要去 de antivetilters gereinigd worden (er+zijn 30 werkingsuren versteken). Als het middelste gedeelte daarentegen knippert dan要去 de antivetilters gereinigd worden en de koolstoffilters verrangen worden (er+zijn 120 werkingsuren versteken). Is uw afzuigkap Niet in de filterversie en zijn de koolstoffilters Niet aanwezig dan hoeft u uiteraard alleen de antivetilters te reinigen, dit geldt zowel als het middelste gedeelte brandt danwel als het middelste gedeelte knippert. Het filteralarm verschijnt wonneer de motoruitgeschakeld is en is onceveeer 30 seconden zichbaar. Om opnieuw te beginnen要去 u de toets 2 seconden gedurende het zichtaar� van het alarm.

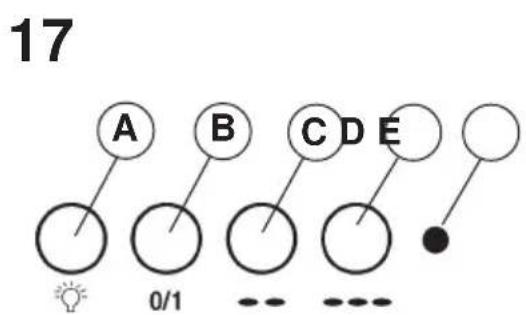

Bedieningselementen van Fig. 17: Toets A: verlichtingsschakelaar. Toets B: aan/uitschakelaar van de motor: eersteSNelheid. Toets C: 2de snelheidsschakekaar. Toets D: 3de snelheidsschakelaar. E: controelampje dat aangeeft dat de motor in werkig is.

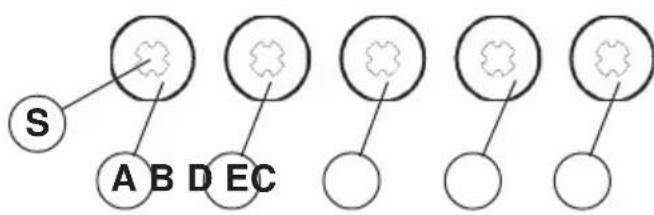

Bedieningselementen van Fig. 18: Toets A: schakelt de verlichting in/uit; om de 30 bedrijfsuren gaat het correspondende lampje (S) branden om aan te geven dat de antivetfilters moeten worden schoongemaakt; om de 120 bedrijfsuren gaat het correspondende lampje (S) branden om aan te geven dat de antivetilters moeten worden schoongemaakt en het koolstofffilter moet worden verrangen. Om de telling van de uren weer te latent starten (RESET),要去 de toets A ongeveeer 1^ ingedrukt gehonden worden (terwijl het lampje S in werkig is). Toets B: schakelt de motor in op de 1^e snugheid (het correspondende lampje gaat branden); als hij ongeveeer 1^ ingedrukt gehonden wordt, gaat de motor uit. Toets C: schakelt de motor in op de 2^e snugheid (het correspondende lampje gaat branden); door nogmaals op de toets te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodate de motor na 5' stopt (het correspondende lampje knippert).

Toets D: schakelt de motor in op de 3^e snuglheid (het corponderende lampje gaat branden); door de toets nogmaals in te drukken (terwijl het lampje brandt) wordt de TIMER geactveerd, zodat de motor na 5' stopt (het corponderende lampje knippert). Toets E: schakelt de motor in op de 4^e snuglheid (het corponderende lampje gaat branden); door de

toets nogmaals in te drukken (terwijl het lampje brandt) worden de TIMER geactiveerd, zodat de motor na 5' stopt (het correspondende lampje knippert).

Er dient met name zorg besteed te worden aan de antivetfilters: als het door u aangeschafte model uitgerust is met de op Figuur 16: de antivetfilters要去 na elke circa 30 werkingsuren schoongemaakt worden (als het middelste gedeelte op het display gaat branden of gaat knipperen). Om de filters te verwijdenen: duw ter hoogte van de handgreep de pal waar binnen en trek het filter maar beneden. Reinig de filters met een neutraal afwasmiddel met de hand of in de vaatwasmachine. Zodra de schone filters wee gemonteerd+zijn moet u toets R (Reset) 2 seconden lang ingedrukt honden zodate te telling weer overnieuw kan beginnen. Voor nadere informatie sie Bedieningselementen van Fig. 16 onder de paragraaf "Werking". Als het door u aangeschafte model uitgerust is met de op Figuur 17: het antivetfilter moet vanijd totijd verrangen worden in verhouding tot de mate waarin het apparaat gebruikt worden (minimaal eén keer in de twee maanden). Om het filter te verwijdenen: druk ter hoogte van de handgreep de pal� nbben en trek het filter maar beneden. Reinig de filters met een neutraal afwasmiddel met de hand of in de vaatwasmachine. Als het door u aangeschafte model uitgerust is met de op Figuur 18: de antivetfilters要去 na elke circa 30 werkingsuren schoongemaakt worden (als het lampje van de verlichtingtoets gaat branden - Fig. 18S). Om de filters te verwijdenen: duw ter hoogte van de handgreep de pal� binnen en trek het filter maar beneden. Reinig de filters met een neutraal afwasmiddel met de hand of in de vaatwasmachine. Als de schone filters zich teruggeplaatst, moet de verlichtingtoets onceveer 1" ingedrukt worden om de teling opnieuw te lately starten (Fig. 18A), terwijl het correspondende lampje (S) brandt. Voor nadere informatie wie Bedieningselementen van Fig. 18 onder de paragraaf "Werking".

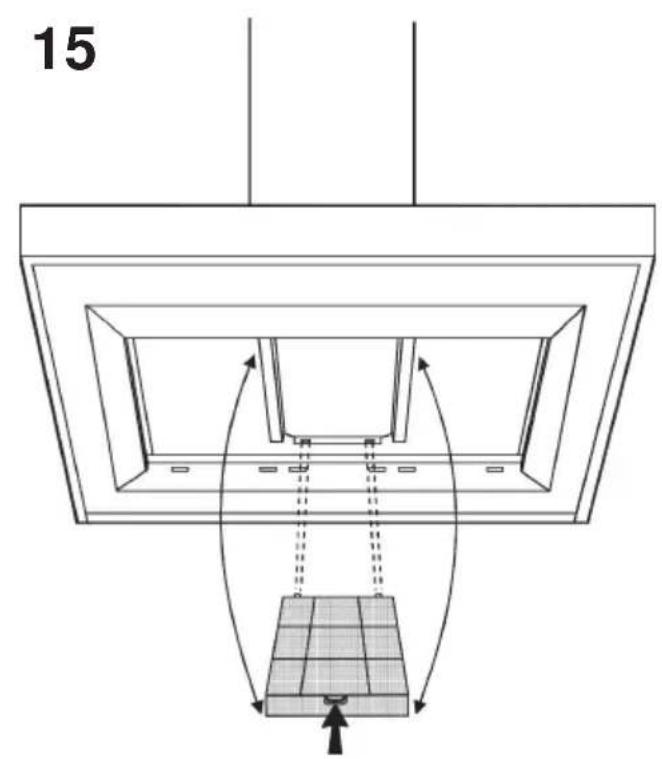

Vervanging van de koolstoffilters: Indien u het apparaat in de filternversie gebruikt要去en de koolstoffilters verwangen worden: om de filters te verwijderen moet u de pal waar binnen duwen (Fig. 15) en het filteraar beneden draaien totdat de beide lipjes van hunplaats komen. Als het door u aangeschafte model uitergerust is met de op figuur 16 afgebeelde bedieningselementen dan moet u de koolstoffilters verwangen telkens als het middelste gedeelte op het display knippert (d.w.z. na elke 120 werkingsuren). Als het door u aangeschafte model uitergerust is met de op figuur 17 afgebeelde bedieningselementen dan moet u de koolstoffilters verwangen in verhouding tot de mate waarin het apparaat gebruikt worden, gemiddeld een keer in de 6 maanden. Als het door u aangeschafte model uitergerust is met de op figuur 18 afgebeelde bedieningen,要去en de koolstoffilters telkens worden verwangen wonneer het lampje van de verlichtingstoets (Fig. 18S) knippert (d.w.z. na elke 120 werkingsuren).

Verlichting: Afhankelijk van het door u aangeschafte model moet u zich aan Fig. 19 of Fig. 20 honden.

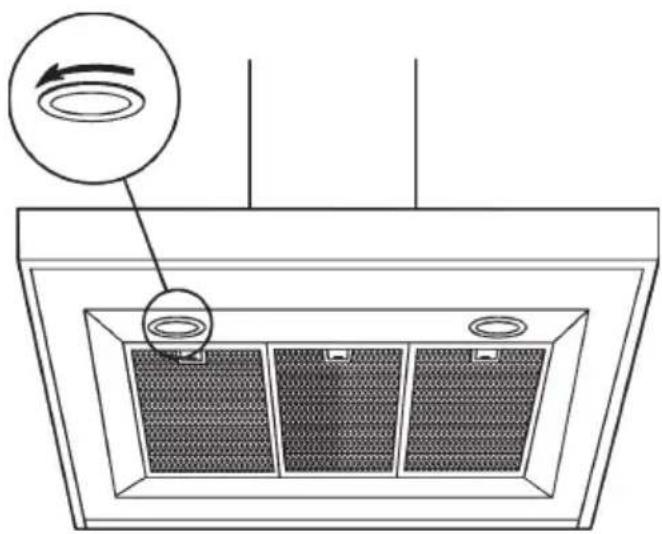

Fig. 19: om de halogeenlampjes te verrangen moet u de klemring gegen de wijzers van de klok in draaien (haar links).

Vervang de lampjes door bezelfde soort lampjes.

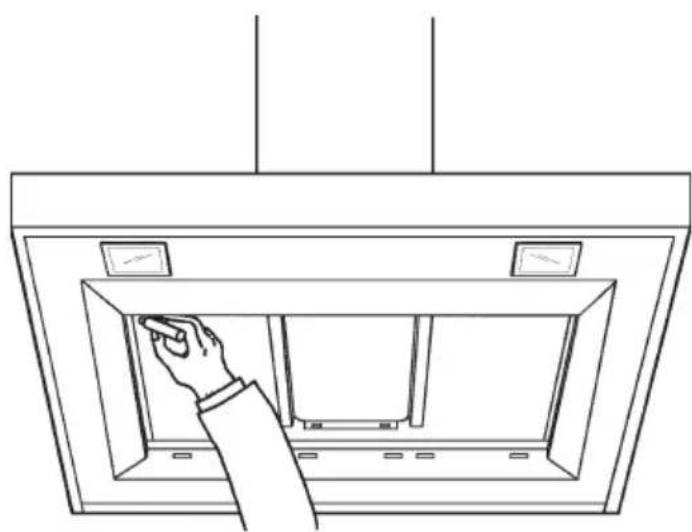

Fig. 20: Als uw apparaat verlichting heeft van het type dat te zien is op de afbeelding 20, moeten, om de gloeilampje te verwangen, de antivetfilters worden verwangen en de lampjes worden weggehaald; verwang het door lampjes van hetzelfde type.
