Caractéristiques techniques	Hotte aspirante Candy CA CDM 64 AL, type murale, largeur 60 cm, capacité d'aspiration de 300 m³/h.
Modes de fonctionnement	Extraction et recyclage, avec filtre à charbon en option.
Niveaux de puissance	3 niveaux de puissance d'aspiration.
Éclairage	Éclairage LED intégré pour une meilleure visibilité de la zone de cuisson.
Filtration	Filtres métalliques lavables au lave-vaisselle.
Dimensions	Dimensions : 60 cm (largeur) x 50 cm (profondeur) x 70 cm (hauteur).
Installation	Installation murale, nécessite un montage approprié.
Entretien	Filtres à nettoyer régulièrement, vérification du système d'évacuation.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - CA CDM 64 AL CANDY

La hotte ne s'allume pas. Que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible ou le disjoncteur n'est pas déclenché.

Les lumières de la hotte ne fonctionnent pas.

Vérifiez si les ampoules sont grillées et remplacez-les si nécessaire. Assurez-vous également que l'interrupteur des lumières est en position 'on'.

La hotte fait trop de bruit.

Vérifiez si les filtres sont propres et bien installés. Un filtre obstrué peut augmenter le bruit. Si le bruit persiste, il peut être utile de vérifier les fixations de la hotte.

La hotte ne semble pas aspirer correctement.

Assurez-vous que les filtres à graisse sont propres. Vérifiez également que le conduit d'évacuation n'est pas obstrué et qu'il est correctement installé.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent généralement être lavés à la main avec de l'eau chaude et du détergent doux. Certains filtres peuvent être compatibles avec le lave-vaisselle, vérifiez le manuel d'utilisation.

La hotte dégage une odeur désagréable.

Cela peut être dû à des filtres encrassés. Nettoyez ou remplacez les filtres à graisse. Vérifiez également si des résidus alimentaires se trouvent à l'intérieur de la hotte.

Comment changer les ampoules de la hotte ?

Débranchez la hotte, retirez le couvercle de l'ampoule si nécessaire, puis dévissez ou tirez l'ampoule défectueuse. Remplacez-la par une ampoule de même type et rebranchez la hotte.

Quelles sont les dimensions de la hotte CANDY CA CDM 64 AL ?

La hotte mesure 60 cm de large, 50 cm de profondeur et 100 cm de hauteur. Veuillez vérifier le manuel pour des détails spécifiques sur l'installation.

Y a-t-il une garantie pour la hotte ?

Oui, la hotte CANDY CA CDM 64 AL est généralement couverte par une garantie de 2 ans. Veuillez conserver votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI CA CDM 64 AL CANDY

L'appareil peut etre en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyes par I'appareil sont epurés par les filtres à charbons et remis en circulation a travers les grilles laterales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un deflecteur placé dans la partie haute du conduit permettant la circulation de I'air dans le local (Fig. 1A). Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyees directement à l'extérieur par un tuyau d'évacuation a travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons. Dans la version avec moteur extérieur (Fig. 3) I'appareil doit etre relié a un moteur extérieur séparée. Il sert de base d'installation d'évacuation de I'air. Employer uniquement les moteurs proposés dans le catalogue original.

INSTALLATION

Avant de proceder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, demontez les filtres àGRAISSÉ à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtré vers le bas (Fig. 4).

Fixation murale (Fig. 5): En utilisant le gabarit de perçage spécial faites les trouss dans le mur. comme indiqué au chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm . Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découverts sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontal de l'appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). ÀpRES avoir régLE, fixER définitivement la hotte à l'aide

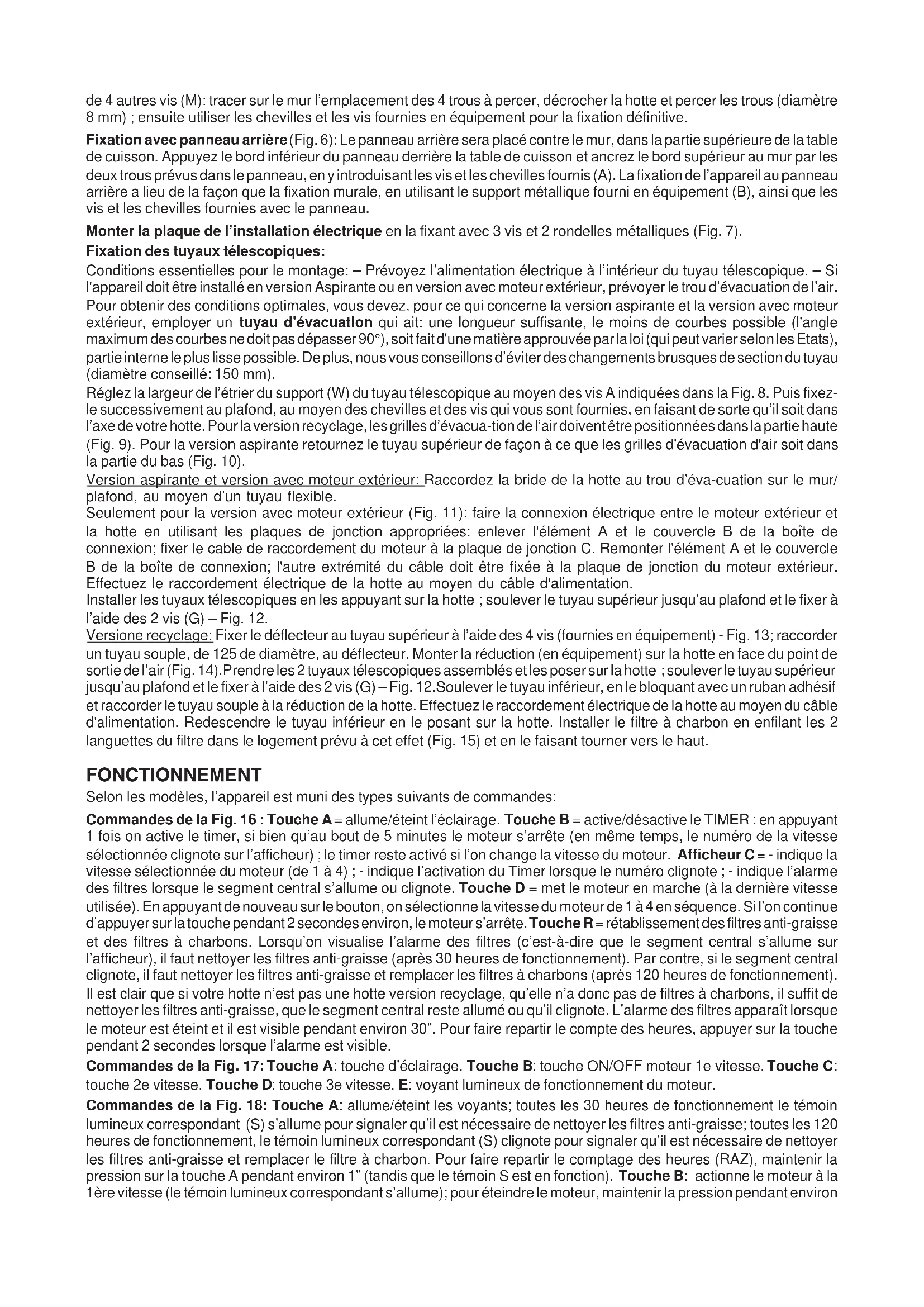

de 4 autres vis (M): tracer sur le mur l'emplacement des 4 trous à perccher, décrocher la hotte et percher les trous (diamètre 8 mm); ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

Fixation avec panneau arriré (Fig. 6): Le panneau arrirée sera placé contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l'appareil au panneau arrirée a lieu de la façon que la fixation murale, en utilisant le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

Monter la plaque de l'installation électrique en la fixant avec 3 vis et 2 rondelles métalliques (Fig. 7).

Fixation des tuyaux téléscopiques:

Conditions essentielles pour le montage: - Prévoyez l'alimentation electrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoyer le trou d'évacuation de l'air. Pour obtenir des conditions optimes, vous devez, pour ce qui concerne la version aspirante et la version avec moteur extérieur, employerer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), partie interne le plus lisse possible. De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

Reglez la largeur de l'etrier du support (W) du tuyau téléscopique au moyen des vis A indiquées dans la Fig. 8. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 9). Pour la version aspirante returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 10).

Version aspirante et version avec moteur extérieur: Raccordez la bride de la hotte au trou d'éva-cuation sur le mur/ plafond, au moyen d'un tuyau flexible.

Seulement pour la version avec moteur extérieur (Fig. 11): faire la connexion电量 entre le moteur extérieur et la hotte en utilisant les plaques de jontion appropriees: enlever I'ellement A et le couvercle B de la boite de connexion; fixer le cable de raccordement du moteur à la plaque de jontion C. Remonter I'ellement A et le couvercle B de la boite de connexion; l'autre extrémité du cable doit être fixée à la plaque de jontion du moteur extérieur. Effectuez le raccordement电量 de la hotte au moyen du cable d'alimentation.

Installer les tuyaux téléscopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 12.

Versione recyclage: Fixer le deflecteur au tuyau supérieur à l'aide des 4 vis (fournies en équipement) - Fig. 13; raccorder un tuyauSouple, de 125 de diametre, au deflecteur.Monter la réduction (en équipement) sur la hotte en face du point de sortie del air (Fig. 14).Prender les 2 tuyaux téléscopiques assemblés et les poser sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer a I'aide des 2 vis (G)-Fig.12.Soulever le tuyau inférieur, en le bloquant avec un ruban adhesif et raccorder le tuyauSouple a la réduction de la hotte.Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer le filtre a charbon en enfilant les 2 languettes du filtre dans le logement prevu a cet effet (Fig. 15) et en le faisant tourner vers le haut.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 16: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER : en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4) ; - indique l'activation du Timer lorsque le numéro clignote ; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à laforthère vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionné la vitesse du moteur de 1 à 4 en série. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête. Touche R = rétablissement des filtres anti-graisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres anti-graisse (apres 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres anti-graisse et replacer les filtres à charbons (apres 120 heures de fonctionnement). Il est clair que si vous hotte n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbons, il suffit de nettoyer les filtres anti-graisse, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est étient et il est visible pendant environ 30^ . Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

Commandes de la Fig. 17: Touche A: touche d'éclairage. Touche B: touche ON/OFF moteur 1e vitesse. Touche C: touche 2e vitesse. Touche D: touche 3e vitesse. E: voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 18: Touche A: allume/eteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres anti-graisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres anti-graisse et replacer le filtre à charbon. Pour faire repartir le comptage des heures (RAZ),MAININIR la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur a la 1ere vitesse (le témoin lumineux correspondant s'allume); pour eteindre le moteur, MAININIR la pression pendant environ

1". Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres àGRAISS: si le modele que vous avez acheté a les commandes représentées sur la Figure 16: les filtres anti-graisse doivent etre nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Pour enlever les filtres: à l'aide de la poignee, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre, à la main ou dans le lave-vaiselle. Une fois les filtres propres remontés, appuyer pendant 2 secondes sur la touche R (Réttablissement) pour faire repartir le comptage. Pour toute information complémentaire voir les Commandes de la Fig. 16 sous le paragraph "Fonctionnement".

Si le modele que vous avez acheté aux commandes représentées sur la Figure 17: le filtrte anti-graisse doit être remplace periodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtrte: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtrte vers le bas. Laver les filtres avec une lessive neutre, à la main ou dans le lavevaisselle. Si le modele que vous avez acheté a les commandes représentées sur la Figure 18: les filtres anti-graisse doivent etre nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 18S). Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtrte vers le bas. Laver les filtres avec une lessive neutre, à la main ou dans le lave-vaisselle. Une fois les filtres propres remontés, pour faire repartir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 18 sous le paragraphe "Fonctionnement".

Remplacer les filtres à charbons: si l'on utilise l'appareil en version recyclage, il faut remplaçer les filtres à charbons : pour les sortir pousser le loquet de blocage vers l'intérieur (Fig. 15) et tourner le filtre vers le bas de manière à retarder les 2 languettes de leur logement. Si le modele que vous avez acheté a les commandes représentées sur la Figure 16, vous devrez remplaçer les filtres à charbons toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modele que vous avez acheté a les commandes représentées sur la Figure 17, vous devrez remplaçer les filtres à charbons en fonction de l'utilisation, en moyen tous les 6 mois. Si le modele que vous avez acheté a les commandes représentées sur la Figure 18, vous devrez remplaçer le filtre à charbon toutes les fois que le témoin de la touche éclairage (Fig. 18S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Eclairage: en fonction du modele achete, consulter la Fig. 19 ou la Fig. 20.

Fig. 19: pour démonter les ampoules halogènes, dévisser le collier dans le sens contraire des aiguilles d'une montre. Les replacer par des ampoules de même type.

Fig. 20: si vous appeareil a un eclairage du type indiqué sur la figure 20, pour remplacer les lampes à incandescence il faut démonter les filtres anti-graisse et les extraire. Les remplacer par des lampes du même type.
