Merk	Hoover
Model	HDD9800B
Producttype	Afzuigkap
Installatieversie	Afzuigend of filterend (naar keuze)
Diameter afvoerkanaal	150 mm
Aantal motortoerentallen	4 (waarvan een automatische intensieve stand van 5 min)
Bediening	Touchpaneel met toetsen P1 tot P7 (afhankelijk van versie)
Speciale functies	Timer 5 min, automatische uitschakeling na 10 uur, alarm onderhoud filters
Verlichting	LED (intensiteit instelbaar Hoog/Laag)
Telescopisch paneel	Gemotoriseerd, openen/sluiten op instelbare hoogte
Vetfilters	Wasbaar (elke 2 maanden); visueel signaal na 30 uur motor
Koolstoffilter (filterversie)	Vervanging elke 6 maanden; knippersignaal na 120 uur
Externe reiniging	Vochtige doek + neutraal reinigingsmiddel of speciaal product afhankelijk van materiaal
Interne reiniging	Gedenatureerde ethylalcohol met een penseel
Veiligheidssystemen	Alarm blokkering wagen, uitschakeling bij stroomonderbreking
Elektrische voeding	Aansluiting door vakman; beschadigde kabel vervangen door service

Veelgestelde vragen - HDD9800B HOOVER

Kan ik de afzuigkap zelf installeren?

De installatie moet door een vakman worden uitgevoerd volgens de instructies van de fabrikant om veiligheidsredenen.

Hoe kies ik tussen afzuigende en filterende versie?

De afzuigende versie voert de lucht naar buiten af (kanaal Ø150 mm). De filterende versie recirculeert de lucht in de ruimte via een koolstoffilter. Het wordt aanbevolen om indien mogelijk de afzuigende versie te gebruiken.

Wat te doen als de indicatielampjes van de afzuigkap knipperen?

Als alle LED's knipperen, is de telescopische wagen geblokkeerd. Wacht 30 seconden en druk dan op de toets Omhoog/Omlaag om te deblokkeren.

Hoe reset ik het filteralarm?

Wanneer het alarm verschijnt (P1 brandt voor vetfilter, knippert voor koolstoffilter), druk dan 2 seconden op de toets P1 om te resetten.

Hoe vaak moeten de vetfilters worden gereinigd?

De vetfilters moeten minstens elke 2 maanden worden gereinigd, met de hand of in de vaatwasser met een neutraal reinigingsmiddel.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 6 maanden worden vervangen (alleen in filterende versie). Het alarm knippert na 120 bedrijfsuren.

Hoe gebruik ik de Timervfunctie?

Houd de gewenste snelheidstoets (>2 seconden) ingedrukt (P2-P5 of P3-P6 afhankelijk van model) om de Timer van 5 minuten te activeren. De motor stopt en het paneel sluit na 5 minuten.

Schakelt de afzuigkap automatisch uit na 10 uur?

Ja, als de afzuigkap 10 uur lang aan blijft (verlichting en/of motor) zonder ingreep, schakelt deze automatisch naar de OFF-stand om energie te besparen.

Wat te doen als de afzuigkap niet werkt?

Controleer of er geen stroomstoring is, of er een snelheid is geselecteerd en of de omnipolaire schakelaar niet is uitgeschakeld.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik een vochtige doek met warm water en een neutraal reinigingsmiddel voor gelakte afzuigkappen, of een specifiek product voor staal, koper of messing. Vermijd schurende producten.

GEBRUIKSAANWIJZING HDD9800B HOOVER

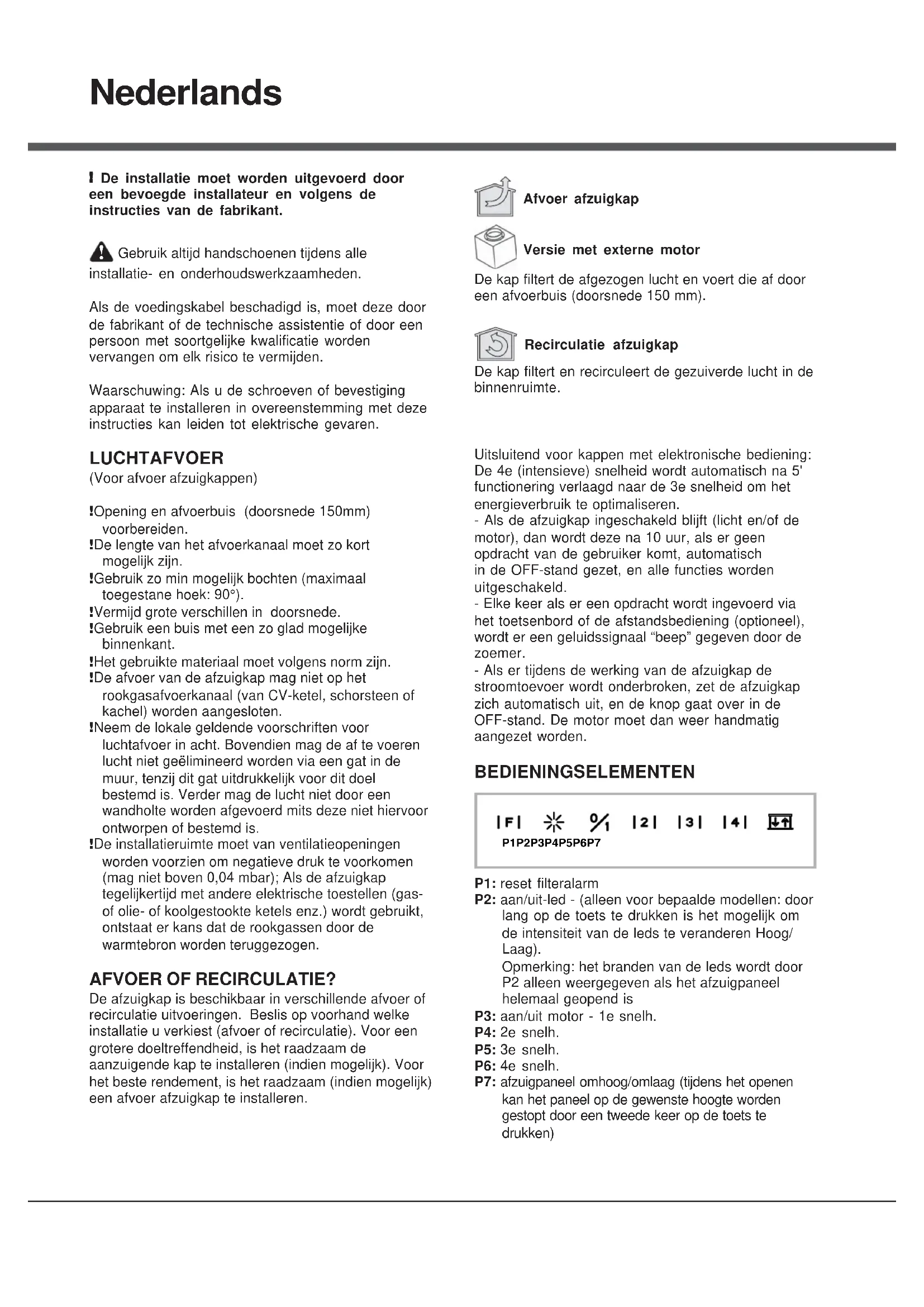

Nederlands Gebruiksaanwijzingen

Pyckn PykoBOcTBO no 3KcPnyaTaunPykoBOcTBO no

! De installmentie moet worden uitgevoerd door een bevoegde installer et en volgens de instructies van de fabrikant.

Gebruik alkijd handschoenen tijdens alle allatie- en onderhoudswerkzaamheden.

Als de voedingskabel beschadigd is,要去 deze doordef fabrikant of de technische assistentie of door eenpersoon met soortgelijke kwalificatie wordenervangen om elk risico te vermijden.

Waarschuwing: Als u de schroeven of bevestiging apparaat te installeren in overeenstemming met deze instructies kan leiden tot elektrische gesaren.

LUCHTAFVOER

(Voor afvoer afzuigkappen)

!Opening en afvoerbuis (doorsnede 150mm) Voorbereiden.

!De lengte van het afvoerkanaal moet zo kort möglichk়n.

!Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^

!Vermijd grote verschillen in doorsnede.

!Gebruik een buis met een zo glad möglichke binnenkant.

!Het gebruikte materiaal moet volgens norm+zijn.

!De afvoer van de afzuigkap mag Niet op het rookgasafvoerkanaal (van CV-ketel, schorsteen of kachel) worden aangesloten.

!Neem de lokale geldende voorschriften voor luchtafvoer in acht. Bovendien mag de af te voeren lucht Niet geelimeerd worden via een gat in de muur, tenzij dit gat uitrukkelijk voor dit doel bestemd is. Verder mag de lucht Niet door een wandholte worden afgevoerd mits deze Niet hiervoor ontworpen of bestemd is.

!De installmentuimte要去ventilatieopeningen worden voorzien om negatieve druk te voorkomen (mag Niet boven 0,04 mbar); Als de afzuigkap tegelijkkertijd met andere elektrische toestellen (gas-of olie- of koolgestookte ketels enz.) worden gebruikt, ontstaat er kans dat de rookgassen door de warmtebron worden teruggezogen.

De afzuigkap is beschikbaar in verschlende afvoer of recirculatie uitvoeringen. Beslis op voorhand welke installmentie u verkiest (afvoer of recirculatie). Voor een grotere doeltreffendheid, is het raadzaam de aanzuiigende kap te installereren (indien maybe). Voor het beste rendement, is het raadzaam (indien maybe) een afvoer afzuigkap te installereren.

Afvoer afzuligkap

Versie met externe motor

De kap filtert de afgezogen lucht en voert die af door een afvoerbuis (doorsnede 150~mm

Recirculatie afzugkap

De kap filtert en recirculeert de gezuiverde lucht in de binnenruimte.

Uitsluitend voor=kappen met elektronische bediening: De 4e (intensieve) slelheid worden automatisch na 5^ functionering verlaagd waar de 3e slelheid om het energieverbruik te optimaliseren.

• Als de afzuigkap ingeschakeld blijft (licht en/of de motor), dan worden deze na 10 uur, als er geen opdracht van de gebruiker kommt, automatisch in de OFF-stand gezet, en alle functies wordenuitgeschakeld.

• Elke keer als er een opdracht worden ingevoerd via het toetsenbord of de afstandsbediening (optioneel), worden er een geluidssignaal "beep" gegeven door de zoemer.

• Als erijdens de werkking van de afzuigkap de stroomtoevoer worden onderbroken, zet de afzuigkap zich automatisch uit, en de knop.gaat over in de OFF-stand. De motor moet dan wee handmatig aangezet worden.

BEDIENINGSELEMENTEN

P2: aan/uit-led - (alleen voor bepaalde modellen: door lang op de toets te drukken is het möglichk om de intensiteit van de leds te veranderen Hoog/Laag).

Opmerking: het branden van de leds worden door P2 alleen weergegeven als het afzuigpaneel helemaal geopend is

P3: aan/uit motor - 1e snelh.

P4: 2e snelh.

P5: 3e snelh.

P6:4e snelh.

P7: afzuigpaneel omhoog/omlaag (tijdens het openen kan het paneel op de gewenste hoogte worden gestopt door een tweede keer op de toets te drukken)

Functie Timer 5':

Door lang (>2^ ) op de toetsen P3, P4, P5 of P6 te drukken, worden de functie Timer 5^ geactiveerd. Nadat de minutesverstreken zijnGaat de motoruit en sluit de slede.De lichten gaan van de intensiteit Hoog over maar de intensiteit Laag.Wanner de functie actief is, knippert de led die correspondeert met de actuèle motorsnelheid.

Weergave filteralarm:

Vetfilters: na 30 bedrijfsuren van de motor gaat de led van de toets P1 30" branden, telkens wanner de motor uitgeschakeld worden.

Koolstofffilter: na 120 bedrijfsuren van de motor knippert de led van de toets P1 30^ telkens wanneer de motor uitgeschakeld worden.

BEDIENINGSELEMENTEN

|F|

P1

%

P2

|2|

P3

3

P4

4

P5

P6

P1: reset filteralarm
P2: aan/uit motor - 1e snelh.
P3: 2e snelh.
P4: 3e snelh.
P5: 4e snelh.
P6: afzuigpaneel omhoog/omlaag (tijdens het openen kan het paneel op de gewenste hoogte worden gestopt door een tweede keer op de toets te drukken)

Functie Timer 5':

Door lang (>2^ ) op de toetsen P2, P3, P4 of P5 te drukken, worden de functie Timer 5^ geactiveerd. Nadat de minutes verstretenলen gaan de motor uit en sluit de slede. De lichten gaan van de intensiteit Hoog over maar de intensiteit Laag. Wanner de functie actief is, knippert de led die correspondeert met de actuèle motorsnelheid.

Weergave filteralarm:

Vetfilters: na 30 bedrijfsuren van de motor gaat de led van de toets P1 30" branden, telkens wanner de motor uitgeschakeld worden.

Koolstofffilter: na 120 bedrijfsuren van de motor knippert de led van de toets P1 30^ telkens wanneer de motor uitgeschakeld worden.

BEDIENINGSELEMENTEN

P1: aan/uit motor - 1e snelh.
P2: 2e snelh.
P3: 3e snelh.
P4: 4e snelh.
P5: afzuigpaneel omhoog/omlaag (tijdens het openen kan het paneel op de gewenste hoogte worden gestopt door een tweede keer op de toets te drukken)

Functile Timer 5':

Door bij ingeschakelde motor de toetsen P1-P4 (afhankelijk van de ingestelde snelheid) lang in te drukken, worden de functie Timer 5^ geactiveerd. Als deze functie actief is, knippert de led die correspondeert met de snelheid (L1-L4). Na 5^ gaat de motor uit en sluit de slede.

Weergave filteralarm:

Na 30 bedrijfsuren van de motor gaat de led L1-L5, telkens wanner de motor uitgezet worden, 30^ branden.

Na 120 bedrijsuren van de motor knippert de led L1- L5 30^ telkens wanneer de motor uitgezet worden.

Om het alarm te RESETTEN, moet een van de toetsen P1-P5 2" lang worden ingedrukt verwijl het alarm weergegeven worden.

LET OP

BEVEILIGINGSSYSTEMEN

Het product is voor de correcte functionering uitgerust met een reeks beschemingsinstallaties die mogelijkke ongevallen door onjuist gebruik voorkomen. Let desondanks goed opijdens het gebruik van het product en let met name op de beweegbare onderdelen.

ALARM OP BEDIENING (alle modellen)

1. Alle leds knipperen: de telescopische wagon is geblokkeerd geraakt. Wacht 30^ en druk verzolgens op de toets UP/DOWN om de wagon te de deblokkeren.
2. Led toets UP/DOWN knippert: het voorpaneel van de filters is Niet juist vastgehaakt. Op correcte wijzeplaatsen.

ONDERHOUD.

!Stroomvoorziening uitschakelen alvorens de afzugkap te reinigen of onderhonden

Als het LEDlicht kapot is,hoort het verwangen te worden door de producent,een erkende technische Dienst of een person met vergelijkbare kwalificaties, waardoor elke vorm van gevaar voorkomen kan worden.

Reiniging van de afzuigkap

WANNEER: minstens 1 keer in de 2 maanden reinigen om brandgevaar te vermijden.

REINIGING VAN DE BUITENKANT: maak gelakte oppervlakken schoon m.b.v. een zachte doek, bevochtigd met lauw water en neutraal reinigingsmiddel; Gebruik specifieke reinigingsmiddelen bestem voor RVS, koper of messing.

REINIGING VAN DE BinnenKANT: gebruik een doek/kwast gedrenkt in gedenatureerde ethylalcohol. WAARSCHUWING: Gebruik geen schuur- of bijtende middelen (zoals metaalspons, te harde borstel of agressieve schoonmaakmiddel enz.)

Reiniging van de vetfilters

WANNEER: minstens 1 keer in de 2 maanden reinigen om brandgevaar te vermijden.

AFNEMEN VAN DE FILTERS: ter hoogte van de handgreep, de grendelaar achteren duwen en de filteraar beneden trekken.

REINIGING VAN DE FILTERS: Was de filters met de hand of in de vaatwasser met een neutraal reinigingsmiddel. De vaatwasser kan de kleur van de filters ie's doen verragen; dit heeftECHTER geen invloed op de goede werkung van de filters.

Vervanging van de koolstofffilter (P)

(Alleen voor recirculatie)

WANNEER: minstens 1 keer in de 6 maanden. AFNEMEN VAN DE FILTER: de kooffilter bennen positioneren en de 2 stopfilters (M) aanbrengen om de kooffilter te blokeren.

STORINGEN

Bij een storing van de afzuiigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet functioneert:
  Controller of: Controller dat:
• er geen stroomonderbreking is.
• er een snugelid is geselecteerd.
• Bij een laag rendement van de afzuigkap:
  Controller of: Controller dat:
• de ingestelde snelheid volstaat voor de afgeveen hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.
• de koolstofffilter nicht is verzadigd (i.g.v. recirculation).
• het uittallen van de afzuigkapijdens de normale werkking heeftplaatsgevonden.
  Controller of: Controller dat:
• er geen stroomonderbreking is.
• de omnipolaire schakelaar Niet is opgetreden.

Niet meegeleverde onderdelen
