HDD9800B - Cappa da cucina HOOVER - Manuale utente e istruzioni gratuiti

Marca	Hoover
Modello	HDD9800B
Tipo di prodotto	Cappa da cucina
Versione di installazione	Aspirante o filtrante (a scelta)
Diametro del condotto di scarico	150 mm
Numero di velocità motore	4 (di cui una velocità intensiva automatica di 5 min)
Comando	Pannello tattile con tasti da P1 a P7 (secondo versione)
Funzioni speciali	Timer 5 min, spegnimento automatico dopo 10 ore, allarme manutenzione filtri
Illuminazione	LED (intensità regolabile Alta/Bassa)
Pannello telescopico	Motorizzato, apertura/chiusura ad altezza regolabile
Filtri antigrasso	Lavabili (ogni 2 mesi); segnale visivo dopo 30 ore di motore
Filtro al carbone (versione filtrante)	Sostituzione ogni 6 mesi; segnale lampeggiante dopo 120 ore
Pulizia esterna	Panno umido + detergente neutro o prodotto speciale secondo materiale
Pulizia interna	Alcol etilico denaturato con un pennello
Sistemi di sicurezza	Allarme blocco carrello, arresto su interruzione di rete
Alimentazione elettrica	Collegamento da professionista; cavo danneggiato da sostituire dal servizio assistenza

Domande frequenti - HDD9800B HOOVER

Posso installare la cappa da solo?

L'installazione deve essere eseguita da un professionista secondo le istruzioni del produttore per motivi di sicurezza.

Come scegliere tra versione aspirante e filtrante?

La versione aspirante scarica l'aria all'esterno (condotto Ø150 mm). La versione filtrante ricircola l'aria nella stanza tramite un filtro al carbone. Si consiglia di utilizzare la versione aspirante se possibile.

Cosa fare se le spie della cappa lampeggiano?

Se tutti i LED lampeggiano, il carrello telescopico è bloccato. Attendere 30 secondi, quindi premere il tasto Su/Giù per sbloccarlo.

Come resettare l'allarme dei filtri?

Quando l'allarme viene visualizzato (P1 acceso per filtro antigrasso, lampeggiante per carbone), premere il tasto P1 per 2 secondi per resettare.

Con quale frequenza pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti almeno ogni 2 mesi, a mano o in lavastoviglie con un detergente neutro.

Quando sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 6 mesi (solo in versione filtrante). L'allarme lampeggia dopo 120 ore di funzionamento.

Come usare la funzione Timer?

Premere a lungo (>2 secondi) il tasto della velocità desiderata (P2-P5 o P3-P6 secondo modello) per attivare il Timer 5 minuti. Il motore si ferma e il pannello si chiude dopo 5 minuti.

La cappa si spegne automaticamente dopo 10 ore?

Sì, se la cappa rimane accesa (illuminazione e/o motore) senza intervento per 10 ore, passa automaticamente in modalità OFF per risparmiare energia.

Cosa fare se la cappa non funziona?

Verificare che non ci sia un'interruzione di corrente, che sia selezionata una velocità e che l'interruttore onnipolare non sia scattato.

Come pulire l'esterno della cappa?

Utilizzare un panno umido con acqua tiepida e un detergente neutro per le cappe verniciate, o un prodotto specifico per acciaio, rame o ottone. Evitare prodotti abrasivi.

MANUALE UTENTE HDD9800B HOOVER

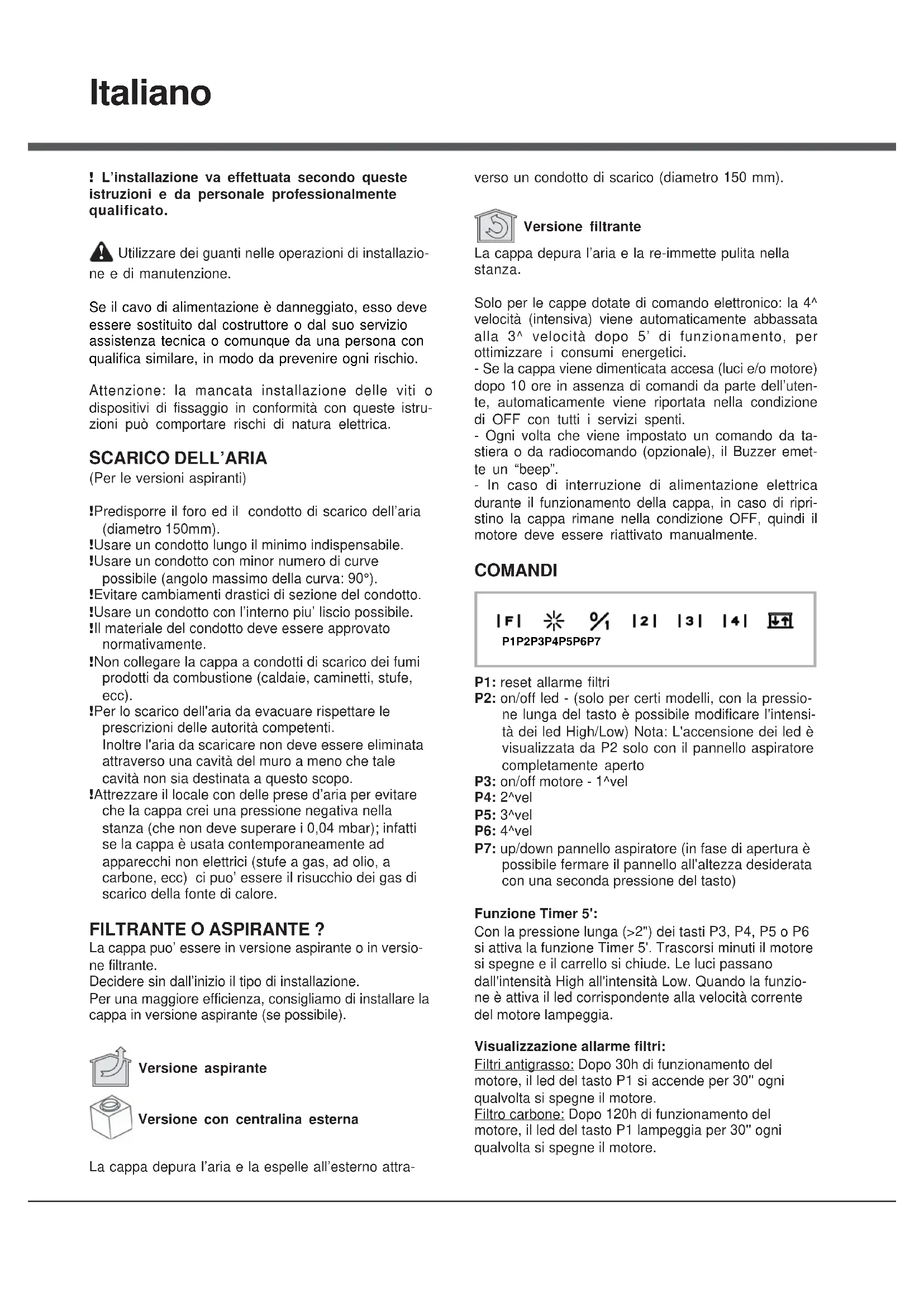

Italiano Istruzioni per l'uso

! L'installazione va effettuata secondoqueste istruzioni e da personale professionalmente qualificato.

Utilizzare dei guanti nelle operazioni di installazione e di manutenzione.

Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire agli rischio.

Attenzione: la mancata installatione delle viti o dispositivi di fissaggio in conformità con queste istruzioni cui lo comportare rischi di natura elettrica.

SCARICO DELL'ARIA

(Per le versioni aspiranti)

!Predisporre il foro ed il condotto di scarico dell'aria (diametro 150mm).
!Usare un condotto lungo il minimo indispensable.
!Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^
!Evitare cambiamenti drastici di sezione del condotto.
!Usare un condotto con l'interno piu' liscio possible.
Il materiale del condotto deve essere APPROVATO normativamente.
!Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc).
!Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavity del muro a meno che tale cavità non sia destinata a quello scopo.
!Atttrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad appearechi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci puo' essere il risucchio dei gas di scarico della fonte di calore.

FILTRANTE O ASPIRANTE?

La cappa puo' essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installmente.

Per una maggiore efficienza, consiglio di installare la cappa in versione aspirante (se possible).

Versione aspirante

Versione con centralina esterna

La cappa depura l'aria e la espelle all'esterno attra

verso un condotto di scarico (diametro 150~mm

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

Solo per le cappe dotate di commando elettronico: la 4^ velocità (intensiva)iene automaticamente abbassata alla 3^ velocità dopo 5' di funzionamento, per ottimizzare i consumi energetici.

• Se la cappa viene dimenticata accesa (luci e/o motore) après 10 ore in assenza di comandi da parte dell'utente, automaticamenteiene riportata nella condizione di OFF con tutti i servizi spenti.
• Ogni volta che viene impostato un dato da tastiera o da radiocommando (opzionale), il Buzzer emete un "beep".
• In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripristino la cappa rimane nella condizione OFF, quando il motore deve essere riattivato manually.

COMANDI

P1: reset allarme filtri
P2: on/off led - (solo per certi modelli, con la pressione lunga del tasto è possible modificare l'intensità dei led High/Low) Nota: L'accensione dei led è visualizzata da P2 solo con il pannello aspiratore completeness aperto
P3: on/off motore - 1^vel
P4: 2^ve!
P5:3^ve1
P6:4^ve1
P7: up/down pannello aspiratore (in fase di aperture è possible fermare il pannello all'altezza desiderata con una seconda pressione del tasting)

Funzione Timer 5':

Con la pressione lunga (>2^ ) dei tasti P3, P4, P5 o P6 si attiva la funzione Timer 5'. Trascorsi minuti il motore si spelgne e il carrello si chiude. Le luci passano dall'intensità High all'intensità Low. Quando la funzione è attiva il led correspondente alla velocità corrente del motore lampeggia.

Visualizzazione allarme filtri:

Filtri antigrasso: Dopo 30h di funzionamento del motore, il led del tasto P1 si accende per 30^ agli qualvolta si spegne il motore.

Filtro carbone: Dopo 120h di funzionamento del motore, il led del tasto P1 lampeggia per 30'' agli qualvolta si spegne il motore.

COMANDI

|F|

P1

%

P2

|2|

P3

3

P4

4

P5

P6

P1: reset allarme filtri
P2: on/off motore - 1^vel
P3:2^ve1
P4:3^ve1
P5:4^ve1
P6: up/down pannello aspiratore (in fase di aperture è possibile fermare il pannello all'altezza desiderata con una seconda pressione del tasting)

Funzione Timer 5':

Con la pressione lunga (>2^ ) dei tasti P2, P3, P4 o P5 si attiva la funzione Timer 5'. Trascorsi minuti il motore si spegne e il carrello si chiude. Le lui passano dall'intensita High all'intensita Low. Quando la funzione è attiva il led corrispondente alla velocità corrente del motore lampeggia.

Visualizzazione allarme filtri:

Filtri antigrasso: Dopo 30h di funzionamento del motore, il led del tasto P1 si accende per 30^ agli qualvolta si spegne il motore.

Filtro carbone: Dopo 120h di funzionamento del motore, il led del tasto P1 lampeggia per 30^ agli qualvolta si spegne il motore.

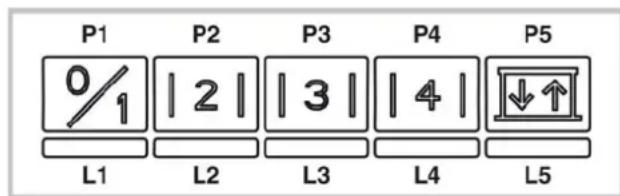

COMANDI

P1: on/off motore - 1^vel

P2: 2^ve1

P3: 3^ve1

P4: 4^ve1

P5: up/down pannello aspiratore (in fase di aperture è possibile fermare il pannello all'altezza desiderata con una seconda pressione del tasting)

Funzione Timer 5':

A motore acceso, con pressione lunga dei tasti P1-P4 (a seconda della velocità impostata), si attiva la funzione Timer 5'. Quando esta funzione è attiva il led corrispondente alla velocità (L1-L4) lampeggia. Trascorsi 5' il motore si spegne e il carrello si chiude.

Visualizzazione allarme filtri:

Dopo 30h di funzionamento del motore, il led L1-L5 si accendono per 30^ agli qualvolta si spegne il motore.

Dopo 120h di funzionamento del motore, il led L1-L5 lampeggiano per 30^ ogni qualvolta si spegne il motore.

Per fare il RESET dell'allarme allarme si deve preme- re uno dei tasti P1-P5 per 2^ durante la visualizzazione dell'allarme.

ATTENZIONE

SISTEMI DI SICUREZZA

Il prodotto, per il suo corretto funzionamento, è dotato di una seriesi di dispositivi di sicurezza che mirano ancche alla prevenzione di eventuali infortuni causati da uso improprio.

Prestare comunique la massima attenzione nell'utilizzare il prodotto, soprattutto alle parti in movimento.

ALLARME SUL COMANDO (tutti i modelli)

1. Tutti i led lampeggianti: significica che il carrello telescopico è bloccato. Attendere 30", quindi premere il tasto UP/DOWN per sbloccare il carreI lo.
2. Led tasto UP/DOWN lampeggiante: significica che il pannello frontale dei filtri non è correttamente agganciato. Riposizionarlo in modo corretto.

MANUTENZIONE

!Prima di pulire o fare manutenzione togliere la tensione.

Se la luce LED è danneggiata, delve essere sostituito dal costruttore o dal suo servizio assistenza o da persona similmente qualificate, al fine di evitare un pericolò.

Pulizia della cappa

QUANDO PULIRE: pulire almeno agli 2 mesi per evitare rischi di incendio.

PULIZIA ESTERNA: usare un panno inumidito con acqua tiepida e detersivo neutro (per le cappe verniciate); usare prodotti specifici per cappe in acciaio, rame o ottone.

PULIZIA INTERNA: usare un panno (o un pennello) imbevuto di alcool etilico denaturato.

COSA NON FARE: non usare prodotti abrasivi o corrosivi (esempio spugne metalliche, spazzole troppo dure, detergenti molto aggressivi, ecc.)

Pulizia dei filtri antigrasso

QUANDO PULIRE: pulire almeno agli 2 mesi per evitare rischi di incendio.

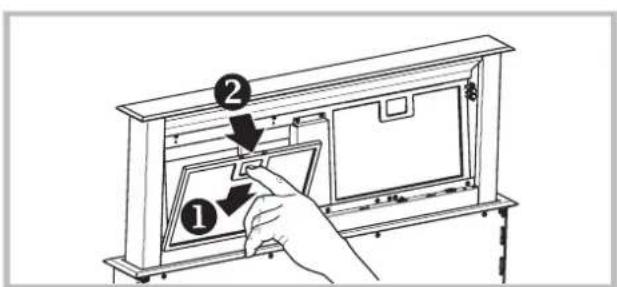

COME TOGLIERE I FILTRI: in corrispondenza della maniglia spingere il fermo verso il retro e tirare il filtro verso il basso.

COME PULIRE I FILTRI: lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

Sostituzione del filtro carbone (P)

(Solo per la cappa filtrante)

QUANDO SOSTITUIRE: sostituire almeno agli 6 mesi.

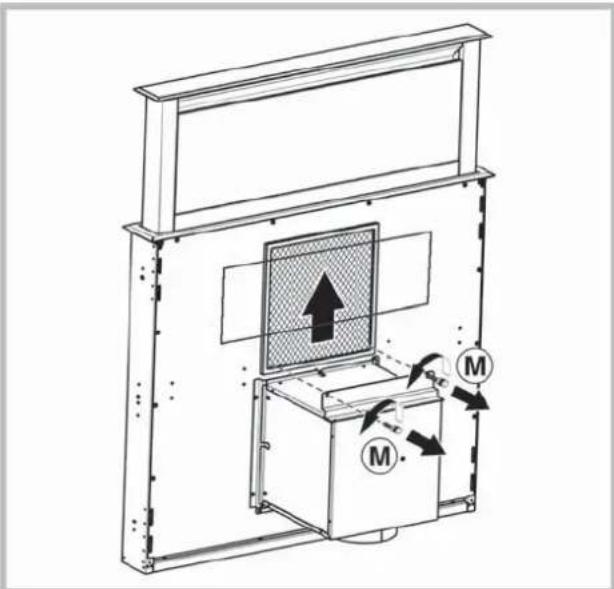

COME TOGLIERLO: rimuovere il filtro carbone

togliendo prima i 2 fermafiltri "M".

Se qualcosa non sembra funzionare, prima di chiaremare il Servizio Assistenza effettuare i seguentisemplici controlli:

• Se la cappa non funziona:
  Verificare che:
• non c'é interruzione di corrente.

• è stata selezionata una velocità.

• Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
  -La cucina è sufficientemente areata per permettere una presa d'aria.

• Ilchio carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

-non c' interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.

Componenti non in dotazione con il prodotto
