GEBRUIKSAANWIJZING Vento 14DC Silent Eurom

Gebruiksaanwijzing (NL) (3)

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw ventilator tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Vento 14 Silent!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze handleiding is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze handleiding op elk moment te optimaliseren en technisch aan te passen.

Technische gegevens

Adapter input	AC100-240V~50/60 Hz
Adapter output	24VDC 1,0A
∅ vin	14" / 35 cm
Gewicht	3,7 kg
Afmetingen	37 x 40 x 84 - 109 cm

Belangrijke veiligheidsvoorschriften

1. Dit apparaat is uitsluitend voor gebruik binnenshuis.
2. Zet de ventilator eerst volledig in elkaar, voor u hem gebruikt. Altijd de stekker uit het stopcontact bij monteren / demonteren.
3. Gebruik dit apparaat uitsluitend voor het doel waarvoor het is ontworpen (het ventileren van een huishoudelijk ruimte) en op de wijze, zoals in dit boekje beschreven. Elk ander gebruik kan

gevaarlijk zijn en kan brand, verwondingen, schade, elektrische schok enz. veroorzaken, en doet de garantie vervallen.

1. Controleer ventilator, adapter, stekker en elektrokabel voor gebruik op beschadigingen. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, adapter, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen. Het apparaat (incl. adapter, elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

2. Verwijder de stekker uit het stopcontact en schakel de ventilator meteen uit wanneer je vreemde geluiden hoort, iets ruikt of rook ziet.

3. Controleer voor gebruik of de spanning die het stopcontact, waarop u de ventilator wilt aansluiten, afgeeft, gelijk is aan het inputvoltage dat op het typeplaatje van de adapter staat.

4. Voorkom het gebruik van verlengkabels. Is dat onvermijdelijk, gebruik dan een goedgekeurde kabel van voldoende capaciteit en ontrol hem helemaal.

5. Voorkom dat de elektrokabel in contact komt met scherpe-, hete- of bewegende voorwerpen. Wind hem niet om de ventilator en rol hem niet te strak op.

6. Gebruik de ventilator nooit met een beschadigde adapter, elektrokabel of aansluitstekker-ventilatorzijde. Vervang deze in het geheel voor een origineel identiek exemplaar. Probeer deze onderdelen nooit zelf te repareren.

7. Zorg ervoor dat de ventilator op een stevige, vlakke en horizontale ondergrond staat tijdens gebruik.

8. Laat een werkende ventilator niet zonder toezicht in een ruimte.

9. Dit apparaat is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden.

10. Dompel apparaat, adapter, snoer of stekker nooit in water of andere vloeistof en raak het apparaat en adapter nooit met natte handen of voeten aan.

11. Plaats het apparaat niet in een open raam i.v.m. regen, niet op natte oppervlakken en voorkom dat er vocht op wordt gemorst.
12. Hang niets over of aan de ventilator en gebruik hem niet in de nabijheid van gordijnen, kleding of andere materialen die de motor kunnen doen vastlopen. Dat kan oververhitting of brand tot gevolg hebben.
13. Let op dat lang haar niet in de ventilator wordt gezogen.
14. Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30 cm vrije ruimte rondom de ventilator.
15. Zorg ervoor dat er zich geen objecten in de buurt van de ventilator bevinden die de oscillatie (zwenken) kunnen verhinderen.
16. Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in!
17. Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.

18. Bewaar of gebruik het apparaat niet:

19. Op plaatsen waar het nat kan worden of in water kan vallen

20. In de buurt van licht-ontvlambare-, explosieve- of gasvormige stoffen. Een vonkje uit de schakelaar zou die kunnen doen ontbranden.

21. In de buurt van zuren, alkali, olie en andere stoffen die corrosie kunnen veroorzaken.

22. Sluit de ventilator niet aan op een timer of een dimmer.

23. Gebruik de ventilator niet bij temperaturen boven de 40 graden Celsius, niet in de buurt van verwarmingsapparatuur en niet in stoffige ruimtes.
24. Neem altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aan uitvoert. Doe dat ook wanneer de ventilator niet in gebruik is. Pak de stekker daartoe in de hand; trek nooit aan het koord!
25. Wees ervan overtuigd dat de stekker uit het stopcontact is genomen voordat u het beschermrooster van de ventilator verwijderd voor schoonmaak- of onderhoud werkzaamheden.

26. Neem na gebruik altijd de stekker uit het stopcontact. Let wel, stekker uit het stopcontact, niet de aansluitstekker uit de voet van de ventilator.

27. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht hebben gekregen of instructies over het gebruik van het apparaat op een veilige manier en begrijpen de gevaren die ermee gepaard gaan.

28. Kinderen mogen niet met het apparaat spelen.
29. Voorkom dat het apparaat continu op kleine kinderen, patiënten of mensen die zich moeilijk kunnen verplaatsen, blaast.
30. Reiniging en gebruikersonderhoud is niet toegestaan door kinderen zonder toezicht.

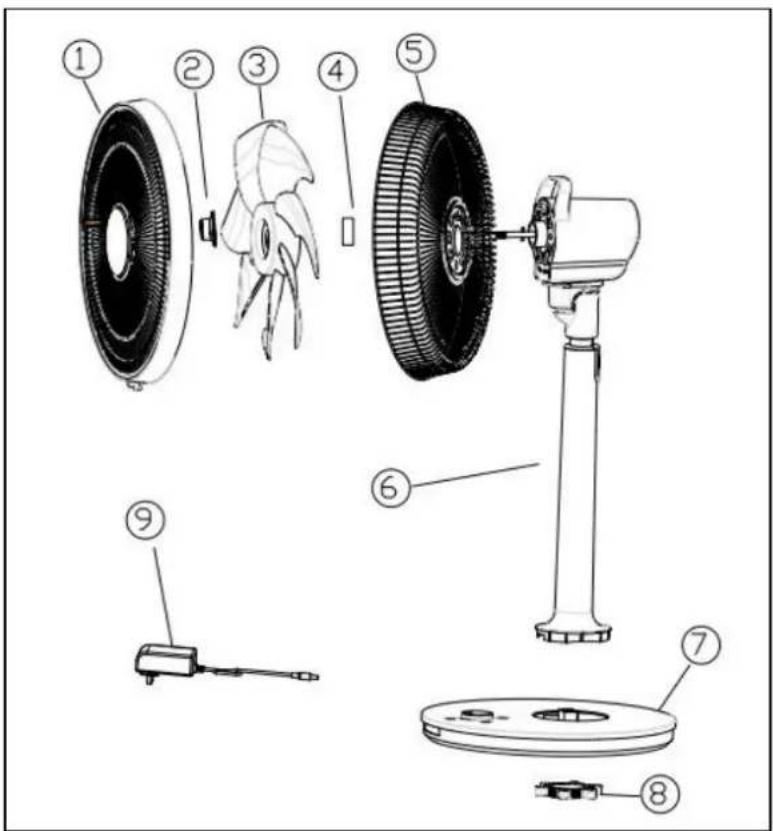

Samenstelling en montage

1. Beschermrooster voorzijde (met ring)
2. Plastic schroefdop ventilatorblad bevestiging
3. Ventilatorblad
4. Plastic schroefwartel (beschermrooster bevestiging)
5. Beschermrooster achterzijde
6. Standaard
7. Plastic voet
8. Plastic schroefwartel (voet bevestiging)
9. Adapter inclusief elektrokabel met aansluitstekker ventilatorzijde.

Stap 1 Verwijder het verpakkingsmateriaal en houd het buiten bereik van kinderen.
Stap 2 Controleer voordat u verder gaat of de stekker niet in het stopcontact is geplaatst.
Stap 3 Verwijder (8) de plastic schroefwartel (voet bevestiging) van de standaard (6) en plaats de standaard (6) in de plastic voet (7), dit past door het ontwerp maar op één manier.

Monteer met (8) de plastic schroefwartel (voet bevestiging) de plastic voet (7) stevig aan de standaard (6).

Stap 4 Draai (2) de plastic schroefdop (ventilatorblad bevestiging) van de as van de ventilator, let op rechtsom draaien om de deze schroefdop te demonteren. (LOOSEN).

Stap5 Draai (4) de plastic schroefwartel (beschermrooster bevestiging) van het motorhuis, linksom draaien om deze schroefwartel te demonteren

Stap 6 Plaats (5) het achterste beschermrooster tegen de voorkant van het motorhuis. Zorg ervoor dat de positioneerpennen op het motorhuis correct in de gaten van het beschermrooster zijn geplaatst.

Stap 7 Draai nu (4) de plastic schroefwartel (beschermrooster bevestiging) stevig rechtsom vast op het schroefdraad van het motorhuis.

Stap 8 Verwijder de PVC-huls van de motor as.

Stap 9 Plaats (3) het ventilatorblad op de motor as. Belangrijk!, zorg er voor dat de pennetjes op de motor as correct in de daar voorbestemde uitsparingen in het ventilatorblad vallen.

Stap 10 Draai (2) de plastic schroefdop (ventilatorblad bevestiging) stevig linksom vast op de motor as om het ventilatorblad te borgen.

Stap 11 Controleer of het ventilatorblad goed roteert.

Stap 12 Plaats nu (1) het voorste beschermrooster (inclusief de voor gemonteerde kunststof ring) op (5) beschermrooster achterzijde. Zorg ervoor het beschermrooster achterzijde passend in de uitsparingen van de kunststof ring wordt gemonteerd.

Dit gaat het makkelijkst van boven- naar onderen werkend.

Stap 13 Sluit het transparant borgingsklepje en borg dit klepje met de meegeleverde schroef.

Stap 14 Plaats (9) de meegeleverde adapter met de aansluitstekker ventilator zijde in de plastic voet (7).

Stap 15 Plaats 2 st. AAA batterijen (niet meegeleverd) in de afstandbediening.

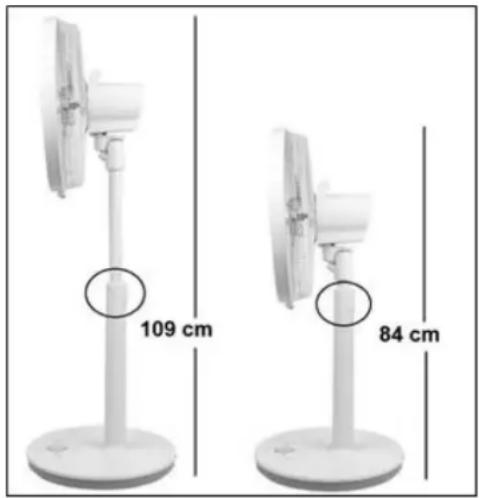

Stap 16 Zet de ventilator in de gewenste hoogte (lengte 84 of 109 cm).

109 cm 84 cm

Bediening

- De ventilator pas in gebruik nemen wanneer:

• Alle verpakking verwijderd is en uit de buurt van kinderen is geplaatst.
• Alle veiligheidsvoorschriften in acht zijn genomen.
• de ventilator op een stabiele vlakke ondergrond is geplaatst.

- Zet de ventilator in de juiste positie en hoogte.

- Steek de stekker in een passend stopcontact. Het rode lampje op het bedieningspaneel gaat branden.

- Druk op de ON/OFF knop, Het rode lampje veranderd van rood naar groen, de ventilator begint te draaien met de vooraf ingestelde snelheid van ongeveer 850 toeren per minuut. De verlichting van de snelheidsknop licht op.

- Kies op het bedieningspaneel of de afstandsbediening de gewenste keuze.

- Het bedieningspaneel en de afstandsbediening hebben dezelfde functies.

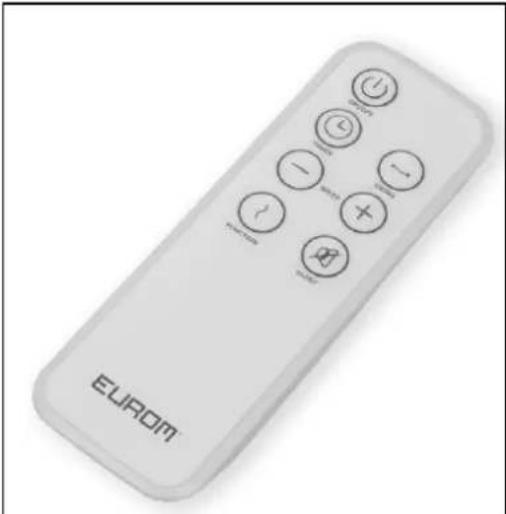

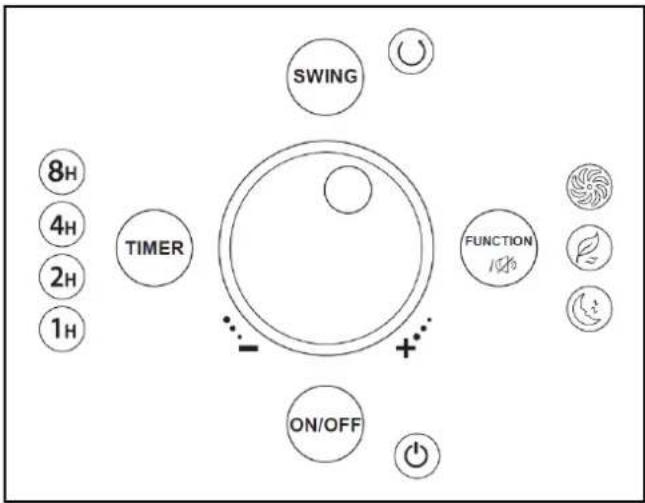

Afbeelding bedieningspaneel		Afbeelding afstandsbediening
Afbeelding	Functie
On/Off	Druk op deze toets om de ventilator aan/uit te schakelen.
Timer	Instellen van het aantal uren dat de ventilator moet ventileren. Instelbaar van 1-15 uur. 1x drukken: 1 uur, 2x drukken: 2 uur etc. De corresponderende lampjes gaan branden.
Mode:Standaard-mode	Instellen functie:Standaard-mode, in deze mode kan de ventilatorsnelheid handmatig worden ingesteld.____Natuurlijk-mode, in deze mode wordt de ventilatorsnelheid automatisch afgewisseld om een natuurlijke wind te imiteren. De ventilatorsnelheid kan niet handmatig worden aangepast in deze mode.____Sleep-mode, in deze mode wordt de ventilatorsnelheid automatisch afgewisseld om een natuurlijke wind te imiteren. De gemiddelde ventilatorsnelheid is lager dan in de Natuurlijk-mode vanwege het geluidsniveau. De ventilatorsnelheid kan niet handmatig worden aangepast in deze mode.
Natuurlijk-mode
Sleep-mode
Speed	Instellen ventilator snelheid:Draai rechtsom (+) om de ventilatorsnelheid te verhogen en linksom (-) om de ventilatorsnelheid te verlagen. Er kunnen 24 snelheden ingesteld worden, van 240 toeren tot ongeveer 1160 per minuut. (elke stap is 40 toeren per minuut). De verlichte ring rondom de snelheidsknop geeft de ingestelde ventilatorsnelheid aan. Bij elke twee stappen van de snelheidsknop gaat er een lichtje meer-of minder branden. Let wel, de snelheidsknop kan meerdere malen rond gedraaid worden. Let op de verlichte ring om te zien op welke snelheid de ventilator werkt.
Swing	Automatisch oscilleren: links en rechts zwenken.

Het "piep" geluidje bij de toets-bediening kan worden uitgeschakeld door 3 seconden op de MODE knop te drukken op het bedieningspaneel van de ventilator of de 'silent' knop op de afstandsbediening.

Schoonmaak en onderhoud

Schakel de ventilator uit en neem de stekker uit het stopcontact wanneer u hem wilt reinigen of onderhoud wilt uitvoeren.

De ventilator vraagt alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doek of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, open dan het voorste rooster ( let op, stekker uit het stopcontact nemen!) en neem roosters en bladen af met een licht bevochtigde doek met een zacht huishoudelijk reinigingsmiddel. Droog alles goed na, laat de ventilator goed drogen en zet hem weer volledig in elkaar voor u hem weer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan rooster en bladen terechtkomt! Spoel of spuit de ventilator nooit af!

Om aantasting, beschadiging of vervorming van het materiaal te voorkomen nooit schurende, agressieve of bijtende (schoonmaak)-middelen gebruiken.

Wanneer u de ventilator aan het eind van het seizoen wilt opruimen, doe dat dan in de originele verpakking: die biedt de beste bescherming. Ruim hem weg op een veilige, droge, niet extreem warme of koude plaats.

Problemen en oplossingen

Het ventilatorblad draait niet terwijl de ventilator aangezet is

• Zit de stekker wel goed in het stopcontact?
• Staat er wel stroom op het stopcontact?
• Zit de aansluitstekker ventilator zijde (van de adapter) correct in de plasticvoet?
• Wordt het blad niet ergens geblokkeerd, bijv. door een beschadiging, een vervorming van het beschermrooster of een vreemd voorwerp?

Er doet zich een abnormaal geluid voor bij het opstarten

• Controleer of er zich wellicht fijne braampjes rond het vinnenblad bevinden.
• Controleer of het ventilatorblad misschien een vervorming van het beschermrooster raakt.

Waarschuwing: Reparaties dienen door daarvoor opgeleide monteurs te worden uitgevoerd. Vraag bij reparatie altijd om originele onderdelen.

In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparaties doen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikant vervallen.

Verwijdering

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Hierbij verklaart Eurom, Kokosstraat 20, 8281 JC Genemuiden - NL dat het apparaat : Merk: Eurom

Model: Vento 14 Silent

Omschrijving: Ventilator

in overeenstemming zijn met de eisen van het EMC en LVD en voldoen aan de onderstaande eisen:

LVD 2014/35/EU

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 62233:2008

EMC 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

RoHS 2011/65/EU&(EU)2015/863

Genemuiden, 22-10-2019

W.J. Bakker, alg. dir.
