GEBRUIKSAANWIJZING Akoya P56001 (MD 20094) MEDION

Aanwijzingen m.b.t. deutsche handleiding 2

Onze doelgroep. 2
De service 2

Correct gebruik 2

Omvang van de levering 2

Veiligheidsadviezen 3

Bedrijfszekerheid 3
Plaats van opstelling 3
Reparatie 4
Voorziene omgeving. 4
Stroomvoorziening 4
Normen / elektromagnetische compatibiliteit 5

Ingebruikneming 6

Bevestiging van de monitorvoet. 6
Voorbereidingen op uw pc. 6
Ondersteunde beeldscherminstellenen 6
Ondersteunde instellingen in de videomodus DVI en HDMI. 7
Windows XP: Eigenschappen voor beeldscherm 8
Windows Vista: beeldschermresolutie 9

Aansluitingen op de/archterkant 9

Beeldscherm aansluiten 9

1 Aansluiten van de signaalkabel. 10
2 Aansluiten van de audio kabel. 10
3 Tot stand brengen van de stroomtoevoer 10
4 Beelschem inschakelen 10

Ergonomie 11

Bedienelementen 12

Instellen van het TFT-beeldscherm 13

Het OSD-menu gekruiken 13
Het OSD-menu 13

Besparen van energie 15

Klantendienst 15

Verhelpen van problemen 15

Lokaliseren van deoorzaak 15
Aansluitingen en kabels controleren 15
Fouten en möglichke oorzaken 15

Driver informatie 16
Hebt u nog meer ondersteuning nodig? 16

Onderhoud 16

Afvalverwerking 17

Technische specificaties 17

Pixelfouten bij TFT's (LCD-Displays) 18

Kopieren, fotokopieren en verveelvoudigen van dit handboek. 19

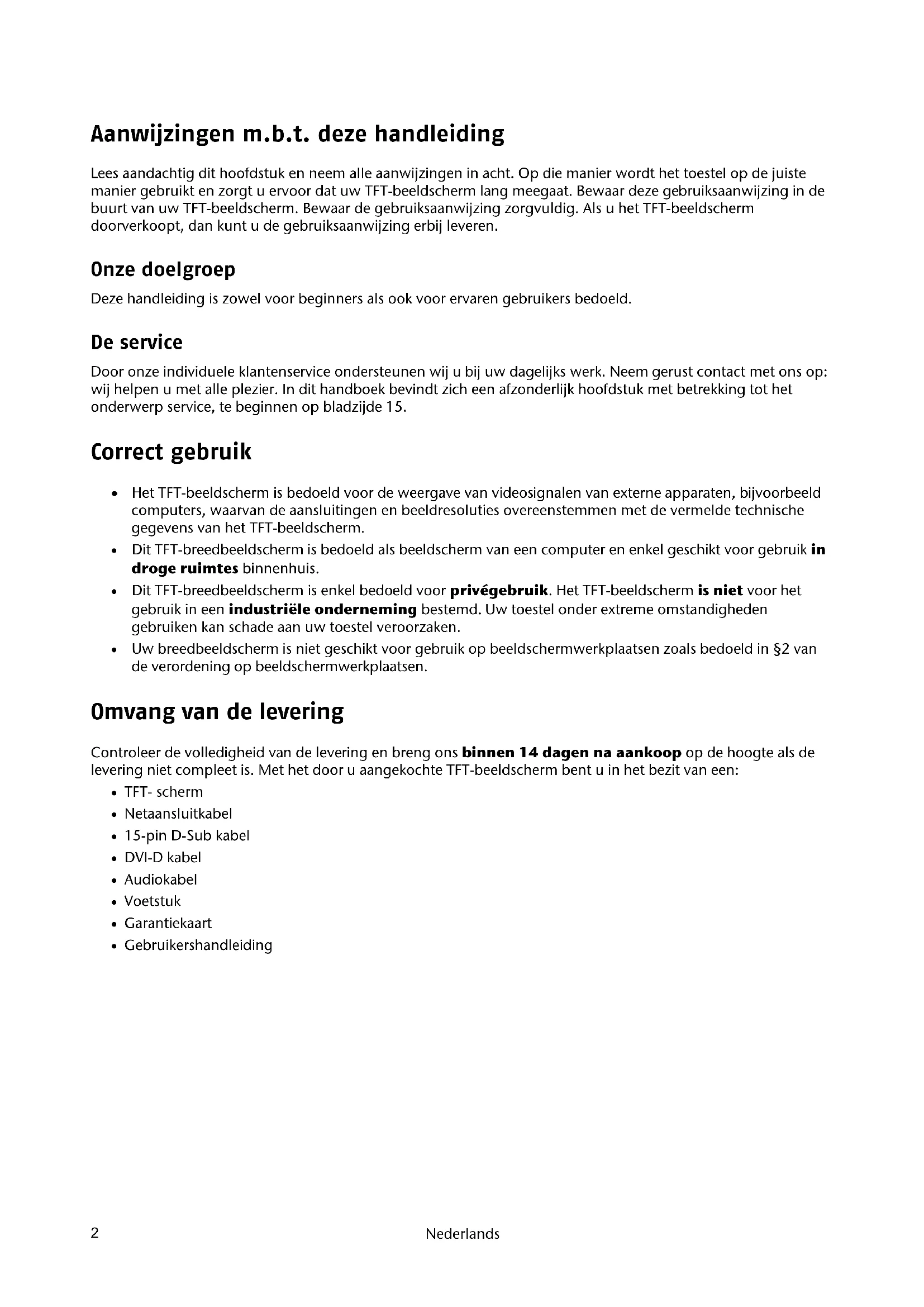

Aanwijzingen m.b.t. deze handleiding

Lees aandachtig dit hoofdstuk en neem alle aanwijzingen in acht. Op die manier wordt het toestel op de juiste manier gebruikt en zorgt u ervoor dat uw TFT-beeldscherm lang meegaat. Bewaar deze gebruiksaanwijzing in de buurt van uw TFT-beeldscherm. Bewaar de gebruiksaanwijzing zorgvuldig. Als u het TFT-beeldscherm doorverkoopt, dan kutu de gebruiksaanwijzing erbij leveren.

Onze doelgroep

Deze handleiding is zowel voor beginners als ook voor ervaren gebruikers bedoeld.

De service

Door once individuele klantenservice ondersteunen wij u bij uw dagelijks werk. Neem gerust contact met ons op: wij helpen u met alle plezier. In dit handboek bevindt zich een afzonderlijk hoofdstuk met betrekking tot het onderwerp service, te beginnen op bladzijde 15.

Correct gebruik

• Het TFT-beeldscherm is bedoeld voor de weergave van videosignalen van externe apparaten, bijvoorbeeld computers, waarvan de aansluitingen en beeldresoluties overeenstemmen met de vermelde technische gegevens van het TFT-beeldscherm.
• Dit TFT-breedbeeldscherm is bedoeld als beeldscherm van een computer en enkel geschikt voor gebruik in droge ruimtes binnenhuis.
• Dit TFT-breedbeeldscherm is enkel bedoeld voor privégebruik. Het TFT-beeldscherm is Niet voor het gebruik in een industriële onderneming bestemd. Uw toestel onder extreme omstandigheden gebruiken kan schade aan uw toestel veroorzaken.
• Uw breedbeeldscherm is nicht geschickt voor gebruik op beeldschermwerkplaatsen zoals bedoeld in §2 van de verordening op beeldschermwerkplaatsen.

Omvang van de levering

Controller de volledigkeit van de levering en breng ons binnen 14 dagen na aankoop op de hoogte als de levering Niet compleet is. Met het door u aangekochtte TFT-beeldscherm bent u in het bezit van een:

TFT-schem
- Netaansluitkabel
15-pin D-Sub kabel
- DVI-D kabel
- Audiokabel
Voetstuk
- Garantiekaart
- Gebruikershandleiding

Veiligheidsadviezen

Bedrijfszekerheid

• Laat kinderen nicht zonder toezicht met elektrische toestellen spelen. Kinderen können möglichke gevaren nicht altijd just inschatten.
• Houd het verpakkingsmateriaal, bv. foliën, buiten het bereik van kinderen. Bij een verkeerd gebruik bestaat er immers verzstikkingsgevaar.
• Open nooit de behuizing van het TFT-beeldscherm! (elektrische schok, kortsluiting en brandgevaar)
• Steek geen voorwerpen door de gleuven en openingsen in het TFT-beeldscherm. Dit zou kortsluiting of zichs brand+kunnenveroorzaken(elektrische schok, kortsluiting en brandgevaar)!
• Gleuven en openingsen van het TFT-beeldscherm dienen voor de ventilatie. Dek deze openingsen Niet af (Oververhitting, brandgevaar)!
• Oefen geen drukuit op het display. Het gevaar bestaat dat het beeldscherm breekt.
• Opgelet! Er bestaat verwondingsgevaar als het display breekt. Pak de gebarsten delen met veiligheidshand-schoenen in en stuur ze maar uw servicecenter. Daar za uw toestel op een deskundige manier verdverwerkt worden. Was daarna uw handen met zoep. Dit is nodig omdat het Niet uit te sluiten valt dat er chemicalien uit het display lekken.
• Raak het display Niet met de vingers of met scherpe voorwerpen aan om schade te vermijden.

Trek de stekkeruit en contacteer de klantendienst als

• de netkabel beschadigd is
• er vloeistof in het beeldscherm gedrongen is
• het TFT-beeldscherm Niet goed functioneert
• het TFT-beeldscherm gevalen of de behuizing beschadigd is

Plaats van opstelling

• Nieuwe toestellen könnenijdens hun eerste werkingsuren een typische, onvermijdelijke, maar volledig ongevaarlijke geur afgeven. In de loop van de tijd zal deze geur gestaag afnemen. Om deze geurontwikkeling gegen te gaan, raden wij u aan uw werkkamer regelmatig te verluchten. Wij hebben er bij de ontwikkeling van dit product zorg voor gedragen de geldende grenswaarden nooit te overschrijden.
• Houd vochtuit de buurt van het TFT-beeldscherm en alle aangesloten toestellen en vermijd stof,但它 en directe zonnestraling. Worden deze aanwijzingen Niet in alotgenomen, dan kannen storingen of schade aan het TFT-beeldscherm het gevolg hiervan zich.
• Dit toestel nied buiten gebruiken, odomat externe invloeden, zoals regen, sneeuw etc. het toestel konnen beschadigen.
• Plaats geen voorwerpen die bevuld zichen met een vloeistof (vazen of dergelijk) op het toestel. Het voorwerp kan omvallen en de vloeistof kan de elektrische verilgheid verminderen.
• Plaats geen brandende voorwerpen (kaarsen of dergelijk) op het toestel.
• Zorg voor voldoende ruimte in de kast. Bewaar een minimumafstand van 10 cm rond het toestel voor voldoende verluchting.
• Plaats en gebruik alle componenten op een stabel, effen en trillingsvrij vlak zodate het TFT-beeldschemn Niet kan vallen.
• Vermijd verblinding, spiegelingen, te sterke Licht-donker-contrasten om uw ogen te sparen en om voor een aangename ergonomie op uw werkplaats te zorgen.
  Las regelmatig pauzes in als u aan uw TFT-beeldscherm werk. Hierdoor kunt u spanning en vermoeidheid vermijden.

Reparatie

• Laat uw TFT-beeldscherm enkel door gekwalificeerd personeel repareren.
• Als het toestel gerepareererd moet worden, neem dan enkel contact op met once geautoriseerde servicepartners.

Voorziene omgeving

• Het TFT-beeldscherm kan bij een omgevingstemperatuur van 0^ tot 40^ en een relatieve luchtvochtigheid van < 80% (niet condenserend) gebruikt worden.
• Als het toestel uitgeschakeld is, dan kan het TFT-beeldscherm bij temperaturen van -20^ tot 60^ bewaarden.
• Wacht na het transport van het TFT-beeldschem met de ingebruikneming tot het toestel de omgevings-temperatuur heeft aangenomen. Bij groete temperatuur-of vochtigheids-schommelingen kan het door condensatie tot de vorming van voucht binnenin het TFT-beeldschem komen. Dit kan een kortsluiting veroorzaken.

Stroomvoorziening

Opgelet: Ook als de netschakelaar uitgeschakeld is, staan bepaalde delen van het toestel onder spanning. Om de stroomtoevoer maar uw TFT-beeldscherm te onderbreken of het toestel volledig van het spanningsnet te scheiden, trekt u de stekker uit het stopcontact.

• Gebruik de TFT-beeldscherm enkel aan geaarde stopcontacten met AC 100-240V~/ 50-60 Hz. Als u niet zeker bent van de stroomvoorzieening op deplaats van opstelling, neem dan contact op met de elektriciteiternaatschappij.
• We raden u bovendien aan om een overspanningsbeveiliging te gebruiken om uw TFT-beeldscherm te beschermen gegen spanningspieken of blikseminslag.
• Om de stroomtoevoer maar uw beeldscherm te onderbreken moet u de stekker uit het stopcontact trekken.
• Het stopcontact moet zich in de buurt van het TFT-beeldscherm bevinden en het要去 gemakkelijk toeqankelijk়.
• Als u een verlengkabel gekruikt, dan moet die aan de VDE-bepalingen voldoen. Neemevt. contact op met uw elektroninstallateur.
• Leg de kabels zodaniq dat er niemand op kan lopen of erover kan struikelen.
• Plaats geen voorwerpen op de kabels, anders zonden ze beschadiqd können worden.
• Uw toestel beschikt over een aan/uitschakelaar. Daarmee kan het TFT-beeldscherm in- en uitgeschakeld worden. Als de schakelaar op UIT (0) staat, worden er geen stroom verbruikt. Om te verkommen dat er elektriciteit worden verbruikt, verwijl het toestel uitgeschakeld is,zet u de aan-/uit-schakelaar op UIT of kunt u gebruik makeen van een stekkerdoos met een schakelaar.

Normen / elektromagnetische compatibiliteit

Het TFT-beeldscherm voldoet aan de vereisten van de elektromagnetische compatibilititeit en de elektrische verilgheid van de volgende normen:

EN 55022:2006

Inrichtingen voor informatica, radiostoringen - Grenswaarden en meetprocedure

EN 55024:1998 + A1:2001 + A2:2003

Inrichtingen voor informatica - Eigenschappen op het domein van de storingsvrijheid - Grenswaarden en meetprocedure

EN 61000-3-2:2006

Elektromagnetische verdraagbaarheid (EMV); deel 3: grenswaarden; paragraaf 2: grenswaarden voor boentrillingsstromen (toestellen met ingangsstroom < 16A per je geleider)

EN 61000-3-3:1995 + A1:2001 + A2:2005

Elektromagnetische Verdraagbaarheid (EMV); deel 3: grenswaarden; paragraaf 3: grenswaarde, voor spanningssschommelingen en flickkeringen in laagspanningsnetten voor toestellen met een ingangsstroomwaarde < 16A per geleider

EN 60950-1:2001 + A11:2004

Veiligheid van inrichtingen voor informatica

• Bij het aansluiten van het beeldscherm要去 de Richtlijnen voor elektromagnetische compatibiliteit (EMC) in zich genommen worden.
• Houd het beeldscherm minstens op 1 meter van hoogfrequente en magnetische storingsbronnen (mobiele telefoons, televisies, luidspekerboxen etc.) om functiestoringen en gevevensverlies te vermijden.
• Hoewel bij de productie van uw product de modernste technieken werden toegepast, kan het net omwille van die complexe techniek in zeer zeldzame geallen voorkomen, dat een enkel of meerde lichtpuntenuitvallen.

Uw toestel beantwoordt aan de Europese ISO 9241-307 Klasse II norm (pixelfoutenklasse) ( blz. 18).

Uw toestel voldoet aan de basisvereisten en de relevante voorschriften van de EMV-richtlijnen 2004/108/EG en de richtlijn voor laagspanningsystemen 2006/95/EG.

Ingebruikneming

Tip

Lees voor de ingebruikneming absolut het hoofdstuk „Veiligheidsadviezen" op pagina 1 en volgende.

Bevestiging van de monitorvoet

Bevestig de voet van de monitor zoals in de tekening worden getoond. Doe dit voordat u de monitor aansluit.

(Afb.: Bevestiging van de monitorvoet)

Voorbereidingen op uw pc

Als u tot nog toe met een beeldbuismonitor (CRT) aan uw computer gewerkt heb, dan moet uevt. bepalde voorbereidingen treffen. Dit is nodig als uw oude monitor bepalde instelleningen heeft die door uw neuen TFT-beeldscherm Niet ondersteund worden.

Ondersteunde beeldscherminstellen

Dit TFT-beeldscherm ondersteunt volgende modi.

Resolutie Horizontale frequentie Verticale frequentie
720 x 400 31,47 kHz 70 Hz
640 x 480 31,47 kHz 60 Hz
640 x 480 31,47 kHz 67 Hz
640 x 480 37,8 kHz 72 Hz
640 x 480 37,5 kHz 75 Hz
800 x 600 37,7 kHz 56 Hz
800 x 600 37,8 kHz 60 Hz
800 x 600 48,0 kHz 72 Hz
800 x 600 46,87 kHz 75 Hz
832 x 624 48,67 kHz 75 Hz
1024 x 768 48,36 kHz 60 Hz
1024 x 768 56,48 kHz 70 Hz
1024 x 768 60,0 kHz 75 Hz
1152 x 864 67,0 kHz 75 Hz
1152 x 870 45,0 kHz 75 Hz
1280 x 768 47,0 kHz 60 Hz
1280 x 960 60,0 kHz 60 Hz
1280 x 1024 63,98 kHz 60 Hz
1280 x 1024 80,0 kHz 75 Hz

Controllerer onder Windows XP/Vista de instelling van uw grafische kaart onder „Eigenschappen voor beeldscherm".

Ondersteunde instellingen in de videomodus DVI en HDMI

480i/480p

576i/576p

720p

1080i/1080p

Windows XP: Eigenschappen voor beeldschemm

Met dit Windowsprogramma=kunt u de eigenschappen van uw beeldschem instellen. Het gaat hier b.v. om awhilegrond, schermbeveiliging, actieve desktop (web) alsook andere instellenen van uw beeldschem en de grafische kaart.

Hetprogramma kan als volgt gestart worden:

• Rechter muisklik op het Windowserkvlak (desktop) en linker muisklik op "Eigenschappen".

of

• Start in „Configurationschem“ het programme „Beeldscherm".

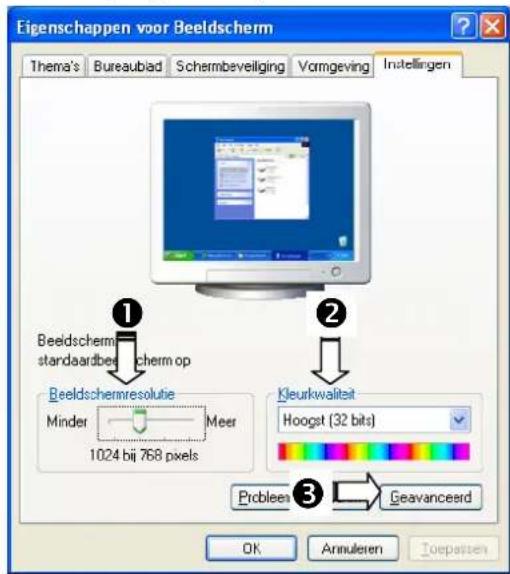

(Afb.: Eigenschappen voor beeldscherm)

De resolutie stelt u onder „Beeldschermresolutie" (Ø) in. Uw TFT-beeldscherm kan maximaal 1920 x 1200 beeldpunten weergeven.

Deze resolutie kommt overeen met de fysieme resolutie. Met de fysieme resolutie bereiken de TFT-monitoren hun volle beeldkwaliteit.

Onder „Kleurkwaliteit" (Θ)(Int) Aunt de kleursterkte (aanal weergegeven kleuren) instellen. Uw TFT-beeldschemm ondersteunt een kleursterkte van maximaal 16 miljoen kleuren. Dit komt overeen met 32 bits of "Real Color".

De beeldherhalingsfrequentie kan onder „Geavanceerd" (®) ingesteld worden. Er verschijnt, naargelang de configuratie van uw computer, een venster met de eigenschappen van uw grafische kaart.

Onder „Adapter“ kunt u in het keuzeveld

"Alle modi weergeven" de gewenste waarde instellen die bij het TFT-beeldscherm 60Hz 要去 bedragen en naargelang deinstelling nichteer dan 75Hz mag bedragen.

(Afb.: Detail van eigenschappen voor beeldschemm)

Attentie!

Komt de instelling Niet overeen met de waarden die door uw display ondersteund worden, dan kan het gebeuren dat u geen beeld krijgt. Sluit in dat geval uw toestel opnieuw aan en voer volgens de voornoemde opties onder „Eigenschappen voor beeldscherm" geldige waarden in.

Windows Vista: beeldschermresolutie

Uw beeldscherm geeft maximaal 1920 × 1200 pixels wee. Als u in het Windows hulpprogramma "Configuratieschem Persoonlijke instellenen Beeldscherminstellenen"aar een weergave met afwijkende instellenen gaat, verschijnt de weergave soms Niet op het volledige beeldschermoppervlak. Door de vergroting komt het, vooral bij bepaalde lettertypes, tot verrormingen in de weergave. Maar u kan met een hogere resolutie werken, als u een extern beeldscherm met hogere resolutie aansluit. U moetECHter de beeldschermresolutie verhogen of de kleurdiepte verlagen, odomat de videokaart maar een beperkte capaciteit toelaat.

Met het Windows hulpprogramma "Configuratieschem Persoonlijke instellenen" past u de weergave van de ondersteunde modi aan.

Aansluitingen op de hinterkant

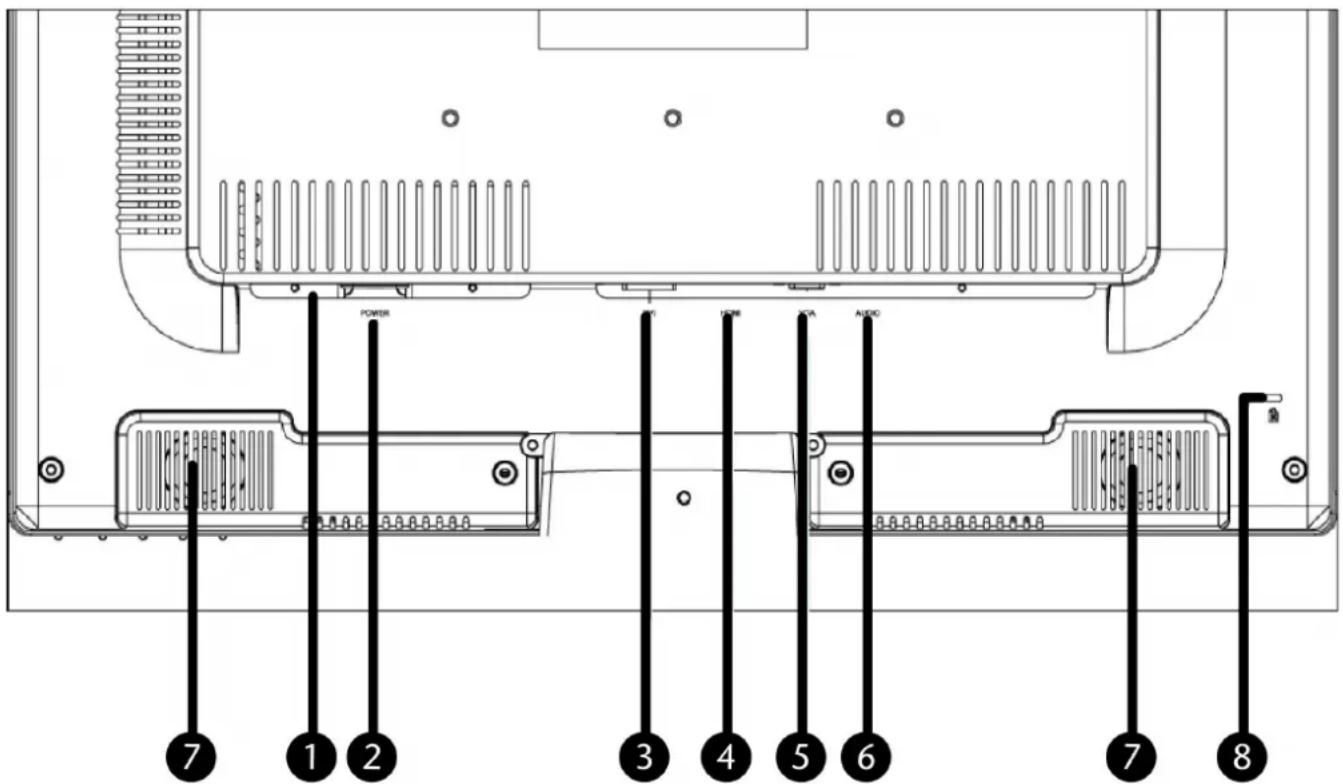

(Afb.: Aansluitingen op de achterkant)

1. Aan/Uit-schakelaar POWER
2. Stroomvoorziening (POWER IN)
3. DVI-D 24-pin-aansluiting (DVI)
4. HDMI-aansluiting (HDMI)
5. D-sub mini 15-pin-aansluiting (VGA)
6. Audio-aansluiting 3,5 mm-stereoaansluiting (AUDIO IN)
7. Luidspreker
8. Antidiefstalsystem (Kensington-Lock)

Beeldscherm aansluiten

• Controller of het TFT-beeldscherm nog Niet met het stroomnet verbonden is (stekker nog Niet in het stopcontact) en het TFT-beeldscherm en de computer nog Niet ingeschakeld zich.
  Maak uw computer evt. voor het TFT-beeldscherm maar zodate alle nodige instellenen voor uw TFTbeeldscherm uitgevoerd

1 Aansluiten van de signaalkabel

• Sluit de signaalkabel aan de passende VGA, HDMI- of DVI-aansluitingen aan de computer en aan het TFT-beeldschem aan.

2 Aansluiten van de audio kabel

• Sluit de audiokabel aan de passende aansluitingen aan de computer en aan het TFT-beeldschem aan.

3 Tot stand brengen van de stroomtoevoer

• Steek de voedingskabel in de voedingsbus van het TFT-beeldscherm en steek de stekker in een stopcontact in de buurt van het TFT-beeldscherm. Het stopcontact moet zich in de buurt van het TFT-beeldscherm bevinden en gemakkelijk bereikbaar zijn (dezelfde stroomkring als voor PC).

4 Beelscherm inschakelen

• Aan dechterkant van het TFT-beeldscherm bevindt zich een schakelaar waarmee u het TFT-beeldscherm kunt in- en uitschakelen. Als de schakelaar op UIt staat, worden stroom verbruikt. Zet de schakelaar op I en schakel verwolgens het beeldscherm in met de aan-/standby-schakelaar aan de voorkant van het apparaat. Schakel verwolgens uw computer in.

Ergonomie

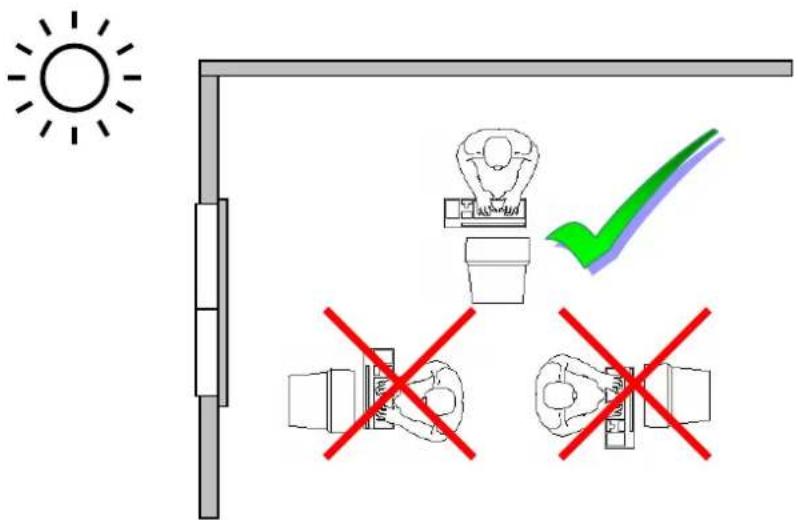

Opgelet: Voorkom verblindingen, spiegelingen en te harde Licht-donker-contrasten om uwogen te sparen.

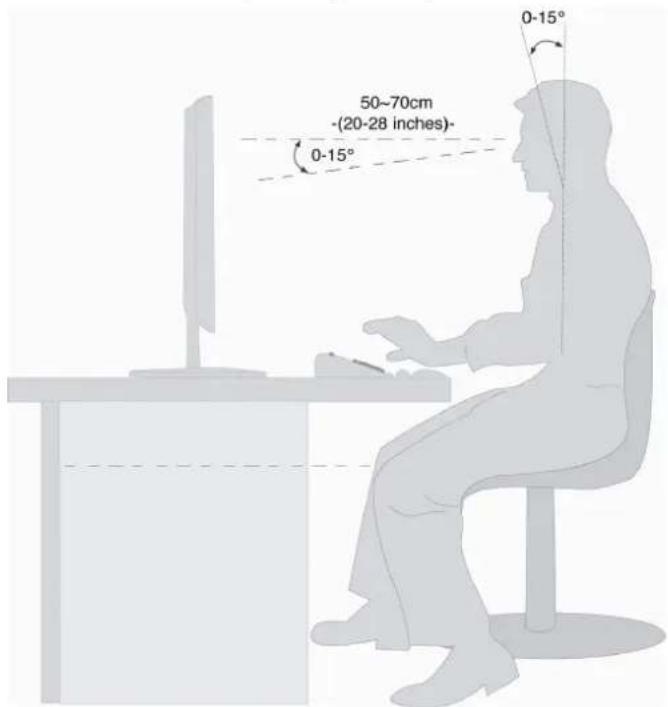

(Afb.: Ergonomie)

• Oppervakte voor de handen: 5 tot 10 cm
  Kijkafstand: 50 tot 70 cm
• Beenruimte (vertical): minimum 65 cm
• Beenruimte (horizontal): minimum 60 cm
• Bovenste regel op het beeldschemm op ooghoogte of iets daoronder.

Bedienelementen

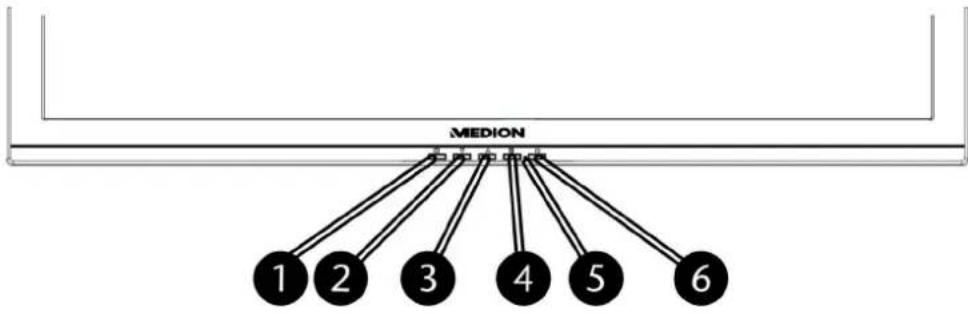

(Afb.: Bedienelementen op de voorkant)

Ref.	Toets	Beschrijving
1		Met deze toets start u de OSD (On Screen Display). Druk op deze toets als u de OSD wilt afluiten.Op toets 1 drukken en verrolgens op 1 +▼: uitschakelbeveiliging, bij nicht-geactiveerde OSDDe uitschakelbeveiliging deactiveert de toets ø aan de voorkant van het apparaat.Op toets 1 drukken en verrolgens op 1 ▲: OSD-vergrendeling activeren, bij nicht-geactiveerde OSDOp toets 1 drukken en verrolgens tegelijkkertijd op 1 +▲ drukken: OSD-vergrendeling uitschakelen, bij nicht-geactiveerde OSDOm de vergrendeling te activeren/deactiveren houdt u de toetsen ingedrukt tot de balk op het beeldscherm volledig van links maar rechts is verschoven. Deze melding verschijnt op het beeldscherm.
2	▼	Als de OSD is ingeschakeld, selecteert u met deze toets een parameter en vermindert u de Waarde.Als u zich Niet in de OSD bevindt, worden met deze toets het menu contrast/helderheid geopend.
3	▲	Als de OSD is ingeschakeld, selecteert u met deze toets een parameter en verhoegt u de Waarde.
4	2	Bevestig met deze toets de keuze van de parameter die u wilt wijzigien.Als u zich Niet in de OSD bevindt, selecteert u met deze toets de signaalingang VGA, DVI of HDMI
4+2	2+▼	DDC*/CI ON/Off (ON:DDC/CI; Off:DDC/2B), bij nicht-geactiveerde OSD
5	Status	Geeft de status weeR. Meer informatie over de status vindt u op pagina 14.
6	○	Met deze toets kunt u het TFT-beeldscherm inschaken of in de standby-modus schakelen.

*DDC = Display Data Channel: communicatie-interface tussen beeldscherm en PC. Hierdoor kan het besturingsysteme de beeldschermdriver automatisch installeren en configureren.

Instellen van het TFT-beeldschemm

Met het OSD-menu (On Screen Display) kut u bepalde parameters van het TFT-beeldschem instellen.

Het OSD-menu gebruiken

1. Druk op de toets 1 , om het OSD te activeren.
2. Met de functiekeuzetoetsen / kiest u de opties uit het hoofdmenu.
3. Bevestig uw keuze met toets 2
4. Druk op toets 1 om het OSD te verlaten.

Attentie!

Het OSD verwijdn tautomatisch als u tijdens een vooraf bepaalde tijsdsduur geen toets op het TFT-schem indrukt.

Het OSD-menu

Op de volgende paging's worden de hoofdfuncties en de instellingsmogelijkheden via OSD uitgelegd.

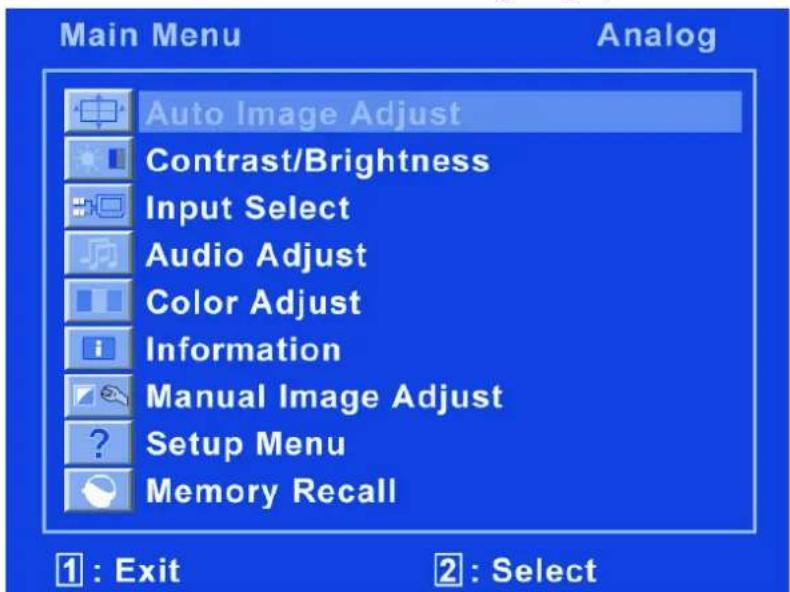

(Afb.: OSD-menu)

Attentie!

De instellingsmogelijkheden leiden bij een TFT-beeldscherm slechts tot te verwaarlozen veranderingen.

Menupunt	Functie/submenu
	Autom. aanpassing (Auto Adjust): Stelt de horizontale en verticale positie, de fase (fine tuning) en de maat (H-grotte) automatisch in.
	Contrast (Contrast): stelt de witwaarde van de Voorgrond van het beeldscherm in.. Helderheid (Brightness): Om de holderheid van de video aan te passen. DCR: Hier kurz u de DCR-functie instellen(dynamisch contrast) UIT / aan.
	Invoerbron (Input Select): hier kurz u een signalingang selecteren. De möglichkheden+zijn: analoog, DVI en HDMI
	Audio-aanpassing (Audio Adjust): Voor het instellen van audiofuncties. Volume: Stelt het volume van de luidsprekers in. Mute:.maakt de keuze mute/speech möglichk.
	Kleurinstellingen (Color Adjust): Voor de keuze van de kleuren, om de holderheid en de kleurverzadiging te verbeteren. U kurz kiezen uit: Cool, Normaal, Warm en door de gebruiker gedefiniereekleur. Cool: voegt blauw toe aan het beeldscherm en maakt daardoor het wit koeler. Normal: voegt rood toe aan het beeldscherm en maakt daardoor het wit warmer en het rood helderder. Warm: voegt groen toe aan het beeldscherm en bereikt zo een donkerdere basistint. Gebruikersinstallingen-kleur (User Color): Individuèle instelling voor rood(R), groen(G) en blauw(B).
	Informatie (Information): geeft informatie over het huidige ingangssignaal van de grafische kaart van uw computer.
	Manuele beeldaanpassing (Manual Image Adjust): Horizontale grotte. H./V-positie, fine tuning, scherpte, aspect ratio en OptiKleurmodus.
	Horizontalte Grotte (H. Size): stelt de bredte van het beeldscherm in.
	H./V-positie(H./V. Position): stelt de horizontale en verticale positie van het videobeeld in.
	Fine tuning (Fine Tune): stelt de vertragingstijd in.
	Scherpte (Sharpness): Als een signaal Niet overeenkomt met de fysiieke resolutie van het beeldscherm kurz u hiermee de scherpte aanpassen.
	Videomodus instellen (Video Mode Adjustment): volledig beeldscherm, overscreen, aspectverhouding 4:3
	Menu-installingen (Setup Menu): stellen Taal, OSD-positie, OSD time out in.
	Taal (Language Select): LAST de gebruiker toe een keuze te maken uit de beschikbare talen.
	OSD positie (OSD Position): Horizontale en verticale instilling van de OSD-positie. H.ligging: voor de horizontale instilling van de OSD-positie. V.ligging: voor de verticale instilling van de OSD-positie.
	OSD time out (OSD Time Out): voor het automatisch uitschakelen van OSD na het verzrijken van een vooraf ingesteldeijdsspanne.
	Terugzetten (Memory Recall): voor het herstellen van de fabrieksinstallingen voor de video- en audiobesturing.

Besparen van energie

Deze monitor kan door de computer of het besturingsystem worden omgeschakeld tussen verschillende toestanden van energiebesparing. Dit voldoet aan de huidige eisen voor vermindering van het energieverbruik.

De monitor ondersteunt de volgende toestanden van laag energieverbruik:

Toestand	Energieverbruik	Kleur van de LED	Geredheid (ca.)
AAN	< 60 Watt	blauw	-
Stand-by	ongeveer 1 Watt	oranje	2 seconden

De monitor blijft - afhankelijk van het besturingsystem in de toestand van laag energieverbruik totdat u een toets indrukt of de eventuale muis beweegt.

Het beeldscherm heeft ongeveer 2 seconden nodig om over te schakelen van de toestand stand-by maar de werkingsmodus AAN.

Klantendienst

Verhelpen van problemen

Als er problemen met uw TFT-beeldscherm optreden, controller dan of uw TFT-beeldscherm correct geinstalleerd is. Blijven de problemen bestaan, lees dan in dit hoofdstuk de informatatie over möglichke oplossingen.

Lokaliseren van deoorzaak

Storingen hunnen soms banale oorzaken hebben, maar hunnen soms ook veroorzaakt zichn door defecte componenten. We wilnen u hier een leidraad bieden om de problemen op te losesten. Als de hierna beschreiben aanwijzingen nicht tot het gewenste resultaat leiden, dan helpen we u graag verdter. Neem contact op met ons!

Aansluitingen en kabels controleren

Begin met een zorgvuldige visuèle contrôle van alle kabelverbindingen. Als de lampjes nicht functioneren, controlleren dan of de stroomvoorziening van het TFT-beeldscherm en de computer nog intact is.

Fouten en möglichke oorzaken

Het beeldscherm toont geen beeld:

Controleeer:

• Voeding: De netkabel要去 stevig in de bus zitten en de netschakelaar要去 ingeschakeld zichn.
• Signaalbron: Controller of de signaalbron (bijv. computer) ingeschakeld is en de verbindingskabels stevig in de bussen zitten.
• De beeldherhalingsfrequencies.

De actuèle beeldherhalingsfrequentie moet geschikt zich voor het TFT-beeldschem.

• De stroomspaarmodus. Druk op een willekeurige toets en beweeg de mistr om de modus uit te schakelen.
• De signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
  Stel geldige waarden voor uw TFT-beeldscherm in (zie „Voorbereidingen aan uw PC", pagina 6).

Het beeld loopt door of is nicht vast:

Controller:

• De signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
• Signaalstekker: De stekkers van de signaalkabel moeten stevig in de bussen vastzitten.
• De grafische kaart. Controller of de instellingen correct zijn.

• De beeldherhalingsfrequencies. Stel in uw grafische instellingen toegestane waarden in.

• Scherm-uitgangssignaal. Het scherm-uitgangssignaal van de computer moet met de technische gegevens van het scherm overeenstemmen.

• Verwijder storende toestellen (mobiele telefoons, luidsprekerboxen etc.)uit de buurt van uw TFT-beeldschemr.
• Vermijd het gebruik van monitorverlengkabels.

Tekens worden donker weergegeven, het beeld is teklein, te groot of Niet gecentreerd enz.:

• Stel de betreffende instellingen bij (Instellen van het TFT-beeldschem, pagina 6).

• Controller de signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
  Regel de kleurinstellingen via het OSD-menu.
• Vermijd het gebruik van monitorverlengkabels.

De weergave is te holder of the donker:

• Controller of het niveau van de video uitgang van de computer met de technische gegevens van uw monitor overeenkomt.
• Kies Auto-Setup, waar u de instelling voorhelderheid en contrast Auntimaliseren. Het display zou voor het optimaliseren een tekstpagina (vb. Explorer, Word, ...)要去en tonen.

Het beeld trillt:

• Controller, of de stroomspanning overeenkomt met de technische gegevens van de monitor.
• U kiest Auto-Setup, waar u de instelling voor pixels en fasensynchronisatiekest optimaliseren. Voor het optimaliseren zou het display een tekstpage (vb. Explorer, Word,...)要去en tonen.

Driver informatatie

Om uw Medion beeldscherm te konnen gebruiken, hoeft u geen driver te installereren.

Als het besturingsysteme toh aan een driver vlaagt, dan kunt u dit programma van de Internet site afhalen, die hieronder worden aangegeven.

Afhankelijk van het type van besturingssysteme verloopt de installmentie van de driver anders. Volg de instructies die van toepassing zijn voor uw besturingssysteme.

www.medion.com

Hebt u nog meer ondersteuning nodig?

Als de aanwijzingen in de vorige paragrafen uw probleem Niet verholpen hebben, neem dan contact met ons op. U zou ons ten zeerste helpen, als u ons de volgende informatie zou gehen:

Hoe ziet de configuratie van uw computer eruit?
- Welke bijkomende randapparatuur gebruikt u?
- Welke meldingen verschijnen er eventuele op het beeldschem?
- Welke software hebts bij het optreden van de bout gebruikt?
- Welke stappen heb u al ondernomen om het probleem op te losesen?
- Als u al een klantennummer—heeft, deel het ons dan mee.

Onderhoud

De gebruiksduur van het TFT-beeldscherm kut u met de volgende maatregelen verlungen:

Attentie!

Binnen de beeldschermbehuizing bevinden er zich geen delen die onderhoden of gereinigd moeten worden.

• Trek voor het reinigen.altijd de netstekker en alle verbindingskabelsuit.
• Gebruik geen oplosmiddelen, bijtende of gasvormige reinigingsproducten.

Maak het beeldscherm met een zachte, pleasvrijde doek schoon.
- Let erop dat er geen waterdruppels op het beeldscherm blijven. Water kan blijvende verkleuring verooorzaken.
Stel het beeldscherm noch aan fel zonlicht noch aan ultraviolette straling b loot.
- Bewaar de verpakking zorgvuldig en gebruik enkel deze verpakking bij transport van het scherm.

Afvalverwerking

Verpakking

Om uw toestel gegen beschadigingijdens het transport te beschemmen, bevindt het zich in een verpakking. De verpakkingen zijn uit materialen vervaardigd, die op een milieuvriendelijk wijze verwijderd en aan een geschikte recyclage onderworpen können worden.

Apparaat

Dit symbolism op het product of de verpakking ervan geeft aan, dat dit product Niet bij het gewone huishoudelijkke afval mag worden gegood, maar dat u verantwoordelijk bent om ervoor te zorgen dat dergelijkke oude toestellen conform de gpaste normeringen gerecycleerd worden, door ze waar een recyclagepark voor elektrische en elektronische toestellen te brengen. De afzonderlijke inzameling en recyclage van uw oude toestellen draagt bij tot het ontzien van de naturulijkke bronnen en garandeert een recyclage die goed is voor de gezondheid en voor het milieu. Meer informatatie over recyclageparken vindt u bij de stedelijkke milieudienst, bij deplaatselijkke afvalverwerkingsbedrijven of in de zaak waar u het product heeft aangekocht.

Technische specificaties

Model

MD

20094

• Beeldscherm 65cm (25,5"), TFT

• Paginaverhousing 16:10

• Nominale spanning AC 100-240 V ~ 50/60 Hz Nominale spanning 2,0 A

• Resolutie 1920 × 1200

• Helderheid

300

cd/m

• Contrast

1000:1

(typ.)

• Reactietijd Overdrive 2 ms (typ.)

• Geichtshoek h/v 170^ / 160^ (typ.) CR>10

• RGB ingang, analog 15-pins sub-D connector

RGB ingang, digitaal

DVI-D met HDCP decoding

• HDMI ingang

HDMI met HDCP decoding

Audio-ingang

3,5 mm stereo jack

Audio-uitgave

5W

Bediening

Standby ON/OFF, OSD

• Temperatuur

In Werking 0 C +40^

Niet in werkung -20^ +60^

Luchtvochtigheid (niet condenserend)

In Werking

< 80%

Niet Werking

< 90%

Stroomverbruik (stand-by)

ongeveer. 1 Watt

Stroomverbruik (in werking)

minder dan 60 Watt

Pixelfouten bij TFT's (LCD-Displays)

Bij Aktiv Matrix TFT's (LCD) met een resolutie van 1920 × 1200 pixels (WSXGA), die telkensuit drie sub-pixels (rood, groen, blauw) worden opgebouwd, worden er in totaal ongeveer 6,9 miljoen aangestuurde transistoren ingezet. Door dit zeer groe aantal transistoren en het uiterst complexe productieproces dat hiermee samenhängt, kan er zich sporadisch een uitval of een foutieve aansturing van pixels of afzonderlijke sub-pixels voordoen.

In het verleden kenden we verschillende aanleidingen om het toegelaten aantal pixelfouten te definiieren. Meestal waren die zeer moeilijk en sterk producent-afhankelijk en bijgevolg ook compleet verschillend. Bijgevolg volgt MEDION voor alle TFT-Display producten bij de garantievooraarden de strenge en duidelijk voorschriften van de ISO 9241-307, Klasse II norm die hieronder kort worden gebundeld.

De ISO-norm 9241-307 defineiert o.a. de algemeen geldende richtlijnen m.b.t. de pixelfouten.

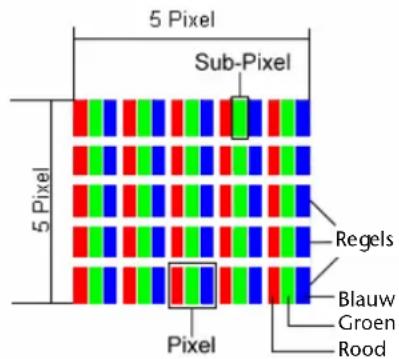

De pixelfouten worden in vier foulklassen en drie foultypes ondergebracht. Elke pixel is verder opgebouwduit drie sub-pixels met elk hun respectievelijke basiskleur (rood, groen, blauw).

Pixelfouten-Types:

• Type 1: voortdurend oplichtende pixels (heldere, witte punt), maar Niet aangestuurd. Een witte pixel ont staat door het oplichten van alle drie de sub-pixels.
• Type 2: nicht oplichtende pixel (donkere, zwarte punt), hoewel aangestuurd.
• Type 3: abnormale of defecte sub-pixel van rode, groene of blauwe kleur. (bvb. voortdurend oplichten aan halve helderheid, Niet oplichten van een kleur, flikkerend of knipperend, maar nicht van het type 1 of 2)

Vervollediging: cluster van type 3 (= het uitvallen van twee ofmeer sub-pixels in een bloc van 5 × 5 Pixels. Een cluster is een veld van 5 × 5 Pixels (15 x 5 sub-pixels).

Pixelfouten-klassen:

Foutenklasse	Type 1	Type 2	Type 3	Cluster v. Type 3
I		0	0	0	-
II		2	2	5
III		5	15	50
IV		50	150	500

2

Het toegelaten eenal fouten van de bovengenoemde types in elke foutenklasse geldt voor een miljoen pixels en moet afhankelijk van de fysische resolutie van het display omgerekend worden.

Hieruit volgt een maximaal toegelaten aantal in de foutenklasse II:

Voor een resolutie	Mio. Pixels	Sub-Pixels	Type (zie boven)
1024 x 768 (38 cm)	0.786432	2.359296	2 2 4 - 2
1280 x 1024 (43, 46, 48 cm)	1.310720	3.932160	3 3 7 - 3
1600 x 1200 (48 cm)	1.920000	5.760000	4 4 10 - 4
1440 x 900 (48 cm wide)	1.296000	3.888000	3 3 7 - 3
1680 x 1050 (51 cm wide, 56 cm wide)	1.764000	5.292000	4 4 10 - 4

De foutenklasse I komt enkel voor bij specifieke applicaties, bvb. in medische toepassingen. Er is dan ook een kostenplaatje aan verbonden. Foutenklasse II daarentegen heeft zich als standard voor de kwaliteitsbewuste producent van zeer goede displays doorgezet.

Voorbeeld:

Een 65 cm - WSXGA-Display bestaatuit 1920 horizontale en 1200 verticale beeldpunten (pixels), d.w.z. 2.30 Mio Pixel in totaal. In verhouding met een miljoen pixels geeft dit een factor van ongeveer 2,30.

Foutenklasse II latent telkens 4 fouten toe van type 1 en type 2 en 10 fouten van type 3 en 4 clusters van type 3.

Kopierten, fotokopierten en verveelvoudigen van dit handboek

Dit document bevat wettelijk beschemme informaties. Alle rechten voorbehonden. Niets uit dit document mag worden gekopieerd, gefotokopieerd, verveelvoudigd, vertaald, verzonden of opgeslagen op een elektronisch leesbaar medium zonder voorafgaande schriftelijke toestemming van de fabrikant.

Copyright © 2009

Alle rechten voorbehonden.

Dit handboek is door de auteurswert beschermd.

Handelsmerken:

MS-DOS en Windows' zich gereistreerde handelsmerken van de firma Microsoft'.

Pentium* is een gereisteerd handelsmerk van de firma Intel.

Andere handelsmerken zijn het eigendom van hun desbetreffende houder.

Technische wijzigingen voorbehonden.

Sommaire
