GEBRUIKSAANWIJZING LIFE P12295 (MD 21396) MEDION

1. Over deze handleiding ....3

1.1. In deze handleiding gebruikte waarschuwingssymbolen en -woorden ..... 3
1.2. Gebruik voor het beoogde doel....4
1.3. HD ready 4
1.4. Inhoud van de verpakking 5

2. Veiligheidsinstructies ....6

2.1. Gebruiksveiligheid 6
2.2. Plaats van opstelling 8
2.3. Reparatie....10
2.4. Omgevingstemperatuur ....10
2.5. Veiligheid bij het aansluiten 11
2.6. Omgang met batterijen....12
2.7. Opmerkingen over de conformiteit ....14
2.8. DVD-speler 14

3. Overzicht van het toestel 15

3.1. Voorkant....15
3.2. Achterkant....16

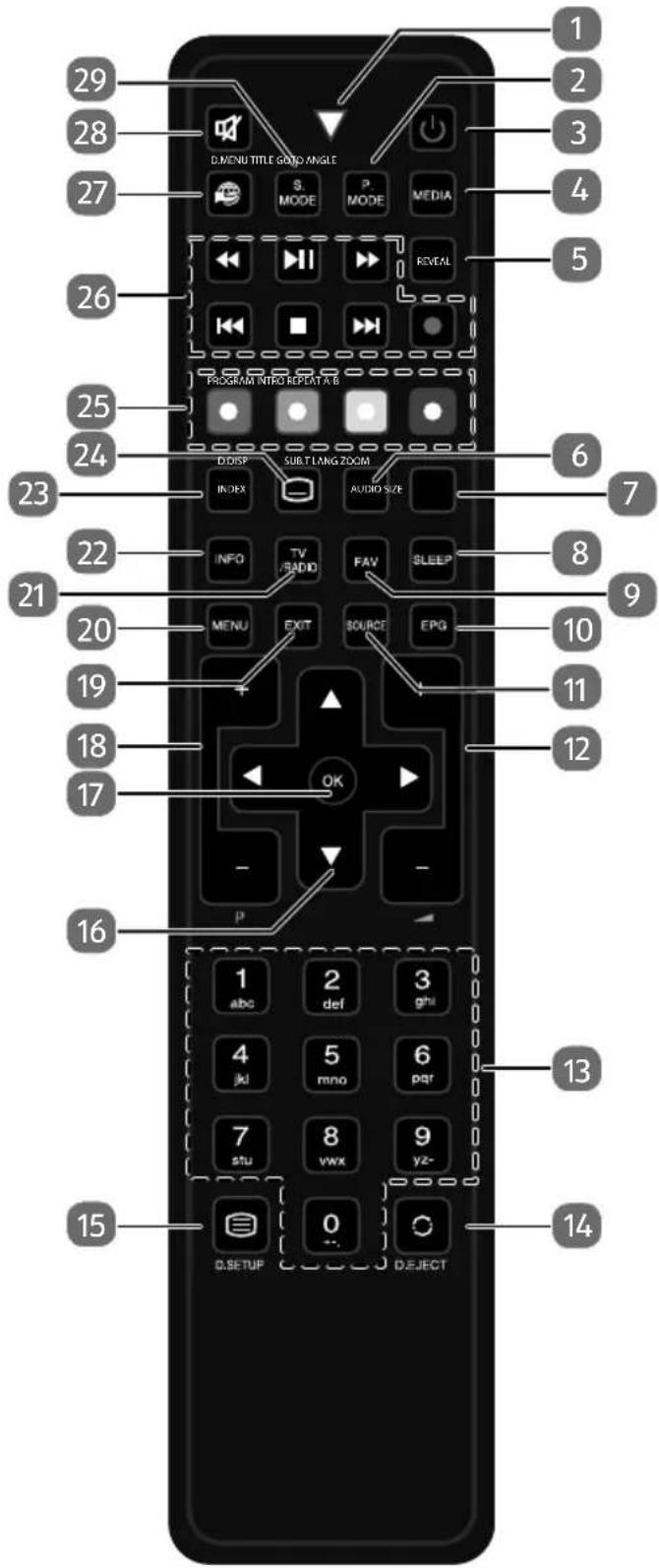

3.3. Afstandsbediening....18

4. Ingebruikname 22

4.1. Uitpakken 22

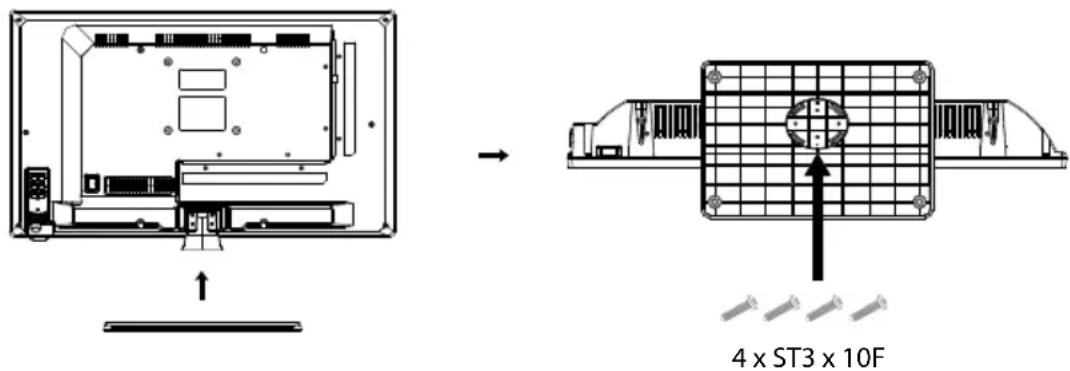

4.2. Montage 22
4.3. Batterijen in de afstandsbediening plaatsen 22
4.4. Antenne aansluiten....23
4.5. Common Interface 23
4.6. Netadapter aansluiten 24
4.7. De LCD-TV in- en uitschakelen....24

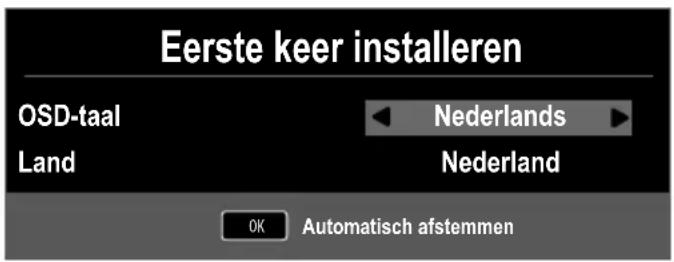

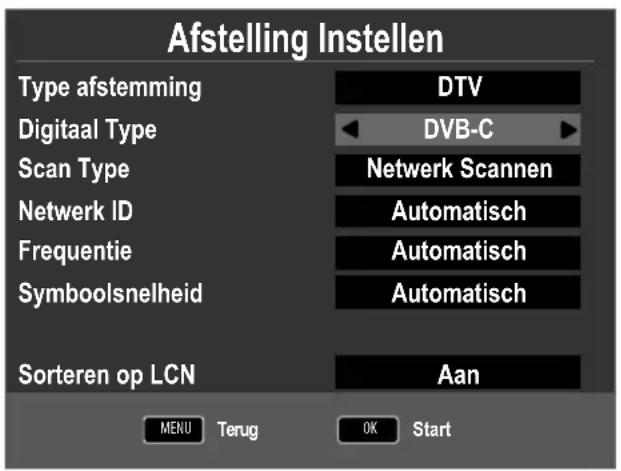

4.8. Zenders zoeken na de eerste inschakeling ....24

5. Bediening....28

5.1. Zenderselectie ....28
5.2. Geluidsinstellingen 28
5.3. Beeldinstellingen....28
5.4. Programma-informatie weergeven 29

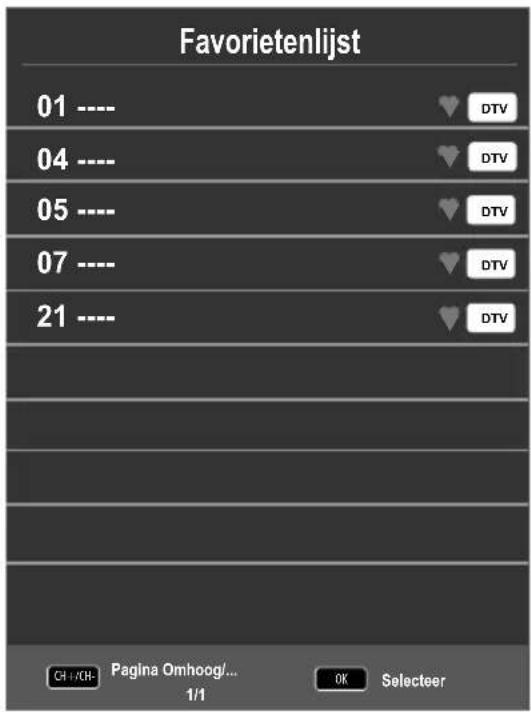

5.5. Lijsten met voorkeurzenders openen 29
5.6. Bron kiezen....30

6. Teletekst....31

6.1. Teletekst bedienen....31
6.2. Pagina kiezen ....31
6.3. Handige mogelijkheden met teletekst 32

7. Apparaten aansluiten ....33

7.1. Hoofdtelefoon aansluiten....33

7.2. Digitale versterker via coaxiale aansluiting ....33
7.3. Soundbar/Surround-installatie aansluiten 33
7.4. Dvd-/Blu-ray speler aansluiten....34
7.5. Videorecorder aansluiten....35
7.6. Dvd-recorder aansluiten ....35
7.7. Ontvanger (SAT, DVB-T, decoder etc.) aansluiten ....35
7.8. Dvd-/videorecorder en satellietontvanger aansluiten ....37
7.9. Camcorder aansluiten 37
7.10. Apparaat met HDMI- of DVI-uitgang 37
7.11.PC aansluiten....38

8. Menubediening ....39

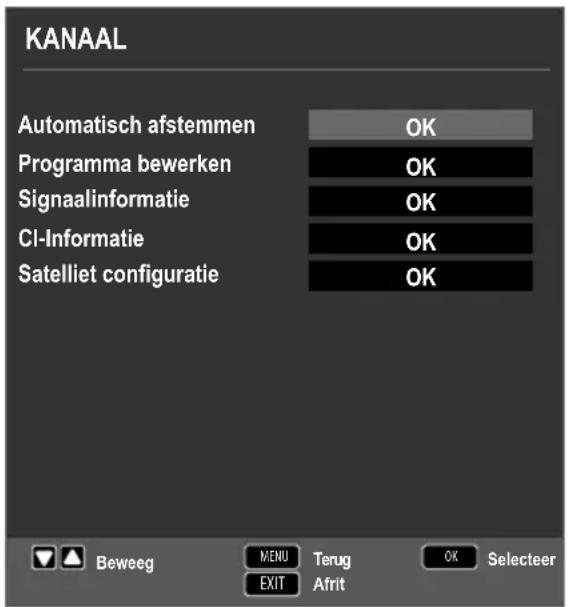

8.1. Menu Kanaal....40

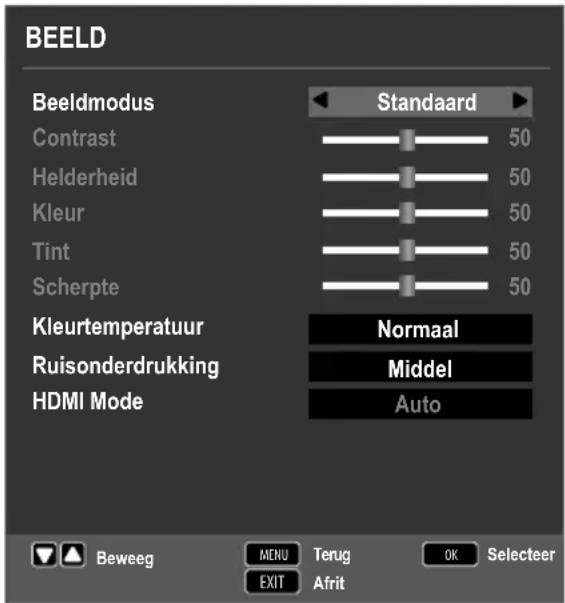

8.2. Menu Beeld....49

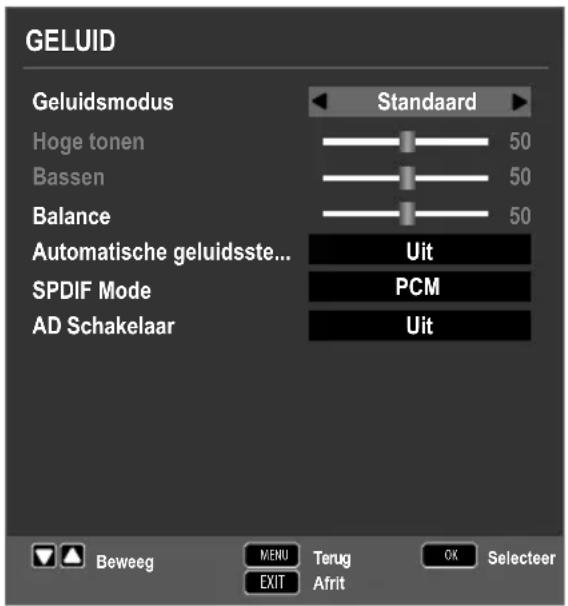

8.3. Menu Geluid....50

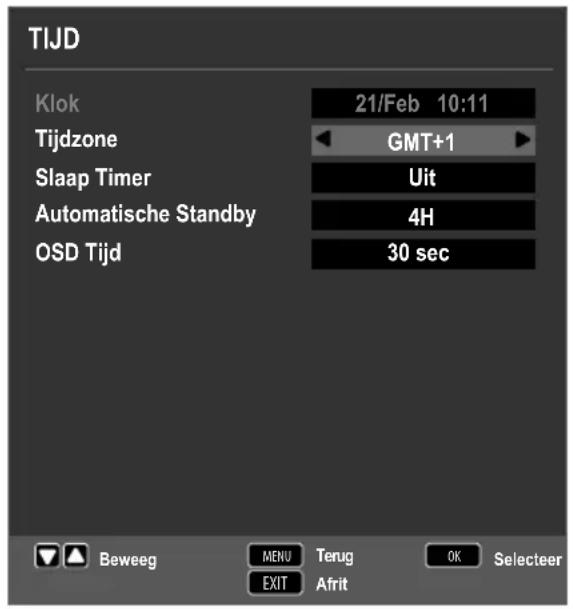

8.4. Menu Tijd....51

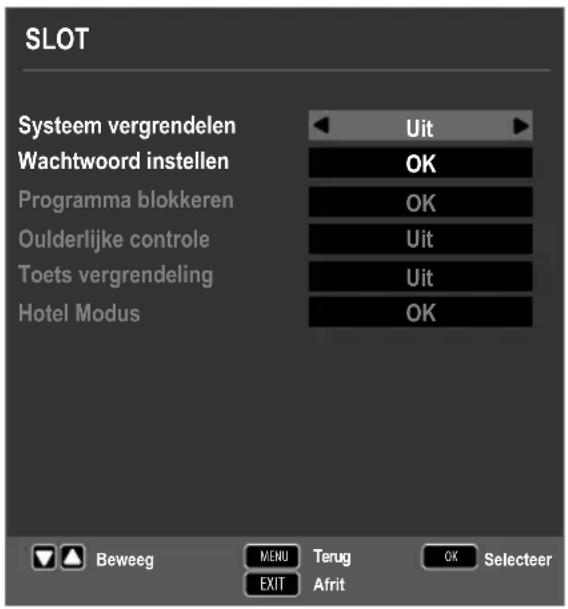

8.5. Menu Slot....52

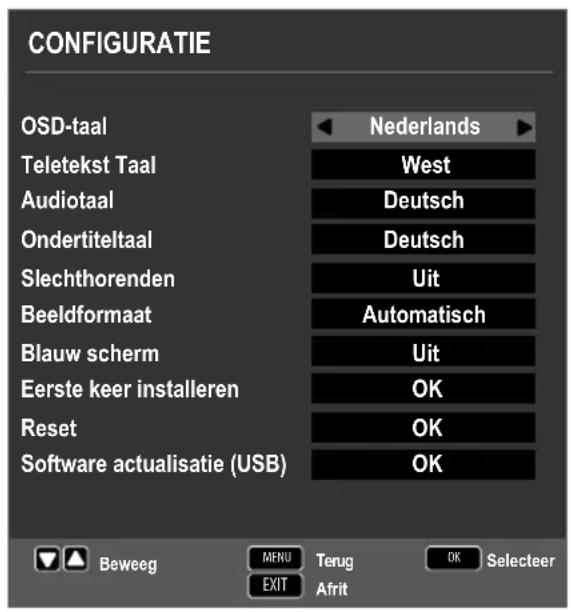

8.6. Menu Configuratie ....53

9. Mediaspeler ....56

9.1. Toegang tot de mediaspeler....56
9.2. Hoofdmenu van de mediaspeler ....56
9.3. Foto's weergeven....57
9.4. Muziek weergeven....58
9.5. Video's afspelen....59
9.6. Tekst weergeven 60

10. EPG - programmagids ......61

11.De dvd-modus....62

11.1.Van de tv- naar de dvd-modus schakelen....62
11.2.Dvd plaatsen....62
11.3.Knopfuncties 62
11.4. Navigeren op mp3- en jpeg-media 66

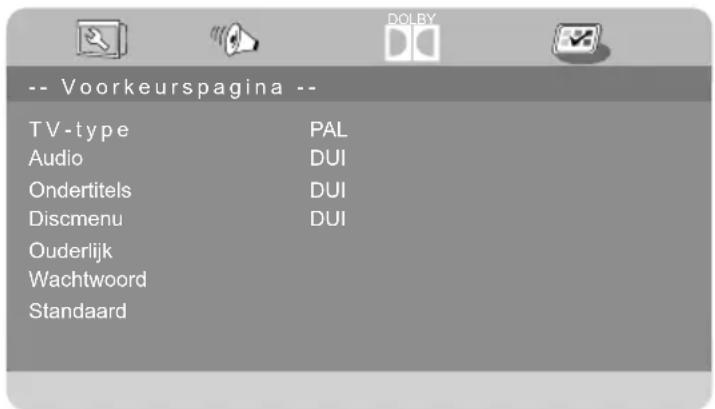

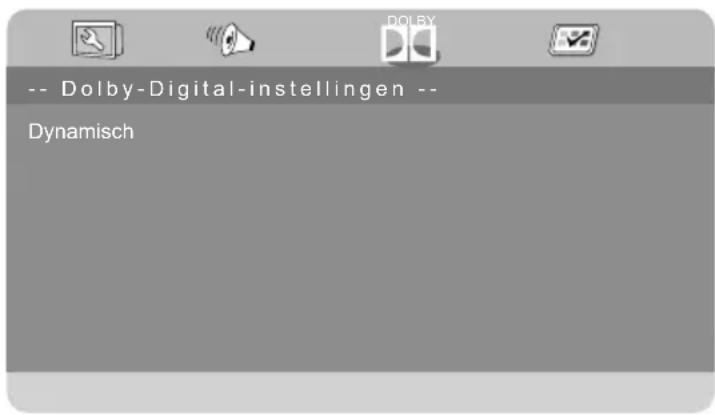

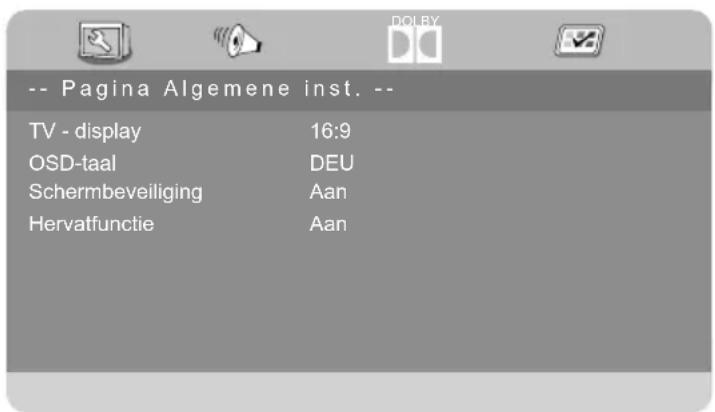

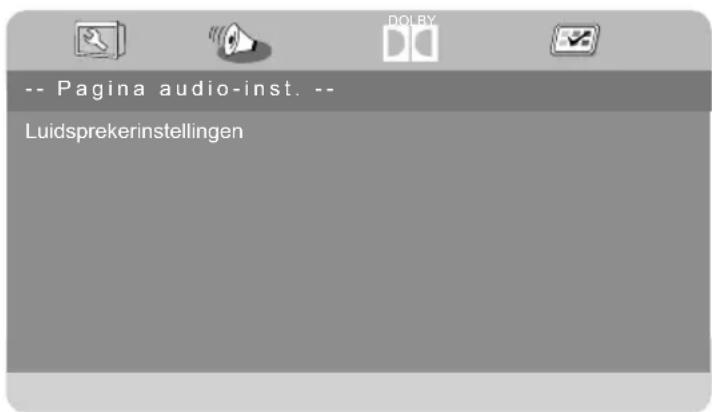

11.5. Menu SETUP in de DVD-modus ....67

12.Problemen oplossen....71

12.1.Heeft u verder nog ondersteuning nodig?....72
12.2.Pixelfouten bij lcd-tv's....73
12.3.Reiniging....74

13.Afvoer....75

1. Over deze handleiding

Lees de veiligheidsinstructies zorgvuldig door voordat u het toestel in gebruik neemt. Neem de waarschuwingen op het toestel en in de handleiding in acht.

Bewaar de handleiding altijd binnen handbereik. Geef deze handleiding en het garantiebewijs mee wanneer u het toestel verkoopt of aan ie- mand anders doorgeeft.

1.1. In deze handleiding gebruikte waarschuwingssymbolen en -woorden

	GEVAAR!Waarschuwing voor acuut levensgevaar!WAARSCHUWING!Waarschuwing voor mogelijk levensgevaar en/of ernstig onherstelbaar letsel!VOORZICHTIG!Waarschuwing voor mogelijk minder ernstig of gering letsel!
	LET OP!Neem de aanwijzingen in acht om materiële schade te voorkomen!
	OPMERKING!Aanvullende informatie over het gebruik van dit toestel!
	OPMERKING!Neem de aanwijzingen in de handleiding in acht!
	WAARSCHUWING!Waarschuwing voor gevaar door een elektrische schok!
	WAARSCHUWING!Waarschuwing voor gevaar door hoog geluidsvolume!
•	Opsommingsteken/informatie over voorvallen die zich tijdens de bediening kunnen voordoen
►	Advies over uit te voeren handelingen

1.2. Gebruik voor het beoogde doel

• Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken uitbreiding mogelijk van de ontvangst- en weergavebronnen (ontvanger, dvd-speler, dvd-recorder, videorecorder, pc etc.). Het toestel biedt vele gebruiksmogelijkheden:
• Dit toestel is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële of zakelijke toepassingen.
• Let erop dat de garantie bij oneigenlijk gebruik komt te vervallen:
• Breng geen wijzigingen aan zonder onze toestemming en gebruik geen accessoires die niet door ons zijn goedgekeurd of geleverd.
• Gebruik alleen door ons geleverde of goedgekeurde (vervangende) onderdelen en accessoires.
• Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke andere toepassing wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of materiële schade.
• Gebruik het toestel niet onder extreme omgevingsomstandigheden.
• Dit toestel is uitsluitend geschikt voor gebruik in droge omgevingen binnens-huis.
• Dit toestel is niet geschikt als computerbeeldscherm voor kantoorgebruik.

1.3. HD ready

Uw LCD-TV is uitgerust met het logo "HD Ready". Dit betekent dat het in principe televisieprogramma's (HDTV) in een hoge resolutie kan weergeven.

Hiervoor is het nodig dat er een HDTV-signaal via de interne DVB-C/S-tuner of via een externe HD-satellietontvanger, HD-kabelontvanger of Blue-Ray-speler wordt doorgegeven.

1.4. Inhoud van de verpakking

Controleer of alles in de verpakking aanwezig is en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen.

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking! – Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

De levering van het door u aangeschafte product omvat:

• Led-backlight-tv
• Voedingsadapter met kabel, model KPH-036012, Channel Well Technology Co., Ltd.
• Afstandsbediening (RC1244) incl. 2 batterijen van 1,5 V, type AAA
  • Voet incl. schroeven
• YUV-adapter
• AV-adapter
• Documentatie

2. Veiligheidsinstructies

2.1. Gebruiksveiligheid

- Dit toestel kan gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende ervaring en kennis, mits deze personen onder toezicht staan of worden geïinstrueerd in het gebruik van het toestel zodat zij de daarmee samenhangende gevaren begrijpen.

- Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking!

– Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

GEVAAR!

Gevaar voor een elektrische schok!

Gevaar voor elektrische schok, kortsluiting en brand!

- Open nooit de behuizing van de lcd-tv en leid geen voor-werpen via de sleuven en openingen naar binnen in de behuizing van de lcd-tv.

WAARSCHUWING!

Oververhitting! Brandgevaar!

Oververhitting kan tot beschadigingen aan de lcd-tv en tot brandgevaar leiden!

• De sleuven en openingen van het tv-toestel dienen voor de ventilatie. Dek deze openingen niet af met kranten, tafella-kens, gordijnen etc.
  – Oefen geen druk uit op het display. Hierdoor kan het beeldscherm breken.
• De afstandsbediening is uitgerust met een infrarooddiode van klasse 1. Bekijk de led niet met optische apparatuur.

VOORZICHTIG!

Gevaar voor letsel!

Bij een gebroken display bestaat gevaar voor letsel!

– Trek beschermende handschoenen aan en pak de gebarsten delen in.
- Was vervolgens uw handen met zeep omdat niet kan worden uitgesloten dat er chemicaliën zijn vrijgekomen.
- Stuur de kapotte onderdelen voor deskundige afvoer naar uw Service Center.
- Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadigingen te voorkomen.

Neem contact op met de klantenservice, indien:

– het netsnoer geschroeid of beschadigd is,
– vloeistof in het toestel is binnengedrongen,
– het toestel niet correct functioneert,
- het toestel is gevallen of de behuizing beschadigd is,
- er rook uit het toestel komt.

2.2. Plaats van opstelling

- Nieuwe apparaten kunnen gedurende de eerste uren van gebruik soms een typische, onvermijdelijke maar volstrekt ongevaarlijke geur afgeven, die na verloop van tijd steeds minder wordt. Om geuroverlast zoveel mogelijk te beperken adviseren wij om de ruimte regelmatig te ventileren.

We hebben er bij de ontwikkeling van dit product voor gezorgd dat we ruim onder de geldende grenswaarden zijn gebleven.

• Bescherm uw lcd-tv en alle aangesloten apparatuur tegen vocht en vermijd stof, hitte en direct zonlicht. Als deze instructies niet in acht worden genomen kan dit storingen of schade aan de lcd-tv veroorzaken.
• Gebruik het toestel niet in de buitenlucht. Het toestel kan door invloeden van buitenaf, zoals regen, sneeuw etc. beschadigd raken.
• Het toestel mag niet worden blootgesteld aan drup- of spatwater. Plaats geen voorwerpen die met vloeistof zijn gevuld, zoals vazen, op of in de buurt van het toestel. Deze voorwerpen kunnen omvallen, waarbij de vloeistof de elektrische veiligheid kan aantasten.

GEVAAR!

Gevaar voor beschadiging!

Bij kaarsen en ander open vuur bestaat gevaar voor let- sel.

• Houd kaarsen en ander open vuur altijd uit de buurt van dit product om verspreiding van het vuur te voorkomen.
• Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom het toestel aan voor voldoende ventilatie.
• Vermijd verblinding, reflecties en te sterke licht/donker contrasten om uw ogen niet te veel te belasten.
• De optimale kijkafstand bedraagt 3 maal de beeldscherm-diagonaal.

GEVAAR!

Gevaar voor letsel! Levensgevaar!

Tv-toestellen die niet stabiel worden opgesteld, kunnen omvallen en tot ernstige verwondingen of dodelijk letsel leiden. Veel verwondingen, vooral bij kinderen, kunnen worden vermeden door de volgende veiligheidsmaatregelen te treffen.

- Plaats alle onderdelen op een stabiele, vlakke en trillingsvrije ondergrond om te voorkomen dat de lcd-tv valt.

• Gebruik uitsluitend meubelen die een veilig gebruik van het tv-toestel waarborgen.

• Let erop dat het tv-toestel niet buiten de randen van het meubel uitsteekt.

• Plaats het tv-toestel niet op hogere of hoge meubelen, zoals hangkasten of planken, zonder zowel meubel als tv-toestel veilig en stabiel te bevestigen.

• Leg geen dekens of vergelijkbare voorwerpen onder het tv-toestel om een stevige stand te waarborgen.
• Wijs kinderen op de gevaren die ontstaan door op meubels te klimmen, als zij proberen bij het tv-toestel of de bedie-ningselementen hiervan te komen.

Als u uw tv-toestel opbergt of verplaatst, moet u eveneens de bovengenoemde veiligheidsmaatregelen in acht nemen.

2.3. Reparatie

• Laat reparaties aan uw lcd-tv uitsluitend uitvoeren door ge-kwalificeerd personeel.
• Indien reparatie is vereist, neem dan uitsluitend contact op met een van onze geautoriseerde servicepartners.

- Zorg ervoor dat uitsluitend gebruik wordt gemaakt van onderdelen die door de fabrikant zijn goedgekeurd. Bij gebruik van ongeschikte onderdelen kan het toestel beschadigd raken.

2.4. Omgevingstemperatuur

• Het toestel kan worden gebruikt bij een omgevingstemperatuur van +5 °C tot +35 °C en een relatieve luchtvochtigheid van 20% tot 85% (niet-condenserend).
• Uitgeschakeld kan de lcd-tv worden opgeslagen bij een temperatuur van -20 °C tot +60 °C.
• Zorg voor een afstand van minimaal één meter tussen het toestel en hoogfrequente en magnetische storingsbronnen (tv-toestel, luidsprekerboxen, mobiele telefoon etc.) om storingen in de werking te vermijden.

- Trek tijdens een onweer of als het toestel langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antennekabel uit de antenneaansluiting.

GEVAAR!

Gevaar voor beschadiging!

Bij grote schommelingen in temperatuur of luchtvochtigheid kan zich door condensatie vocht verzamelen in de lcd-tv, waardoor een elektrische kortsluiting kan ont-staan.

- Wacht na verplaatsen met inschakelen totdat het toestel zich aan de omgevingstemperatuur heeft aangepast.

2.5. Veiligheid bij het aansluiten

2.5.1.Voeding

- Ook bij uitgeschakelde aan/uit schakelaar staan onderdelen van het toestel onder spanning. Onderbreek de stroom- voorziening van uw lcd-tv of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te trekken.

GEVAAR!

Gevaar voor een elektrische schok!

Bij een geopende behuizing bestaat levensgevaar door een elektrische schok!

- De behuizing van het toestel mag niet worden geopend. Het toestel bevat geen onderdelen die door de gebruiker kunnen worden onderhouden of gerepareerd.

- Sluit de lcd-tv alleen aan op een geaard stopcontact van 220-240 V\~ / 50 Hz. Als u niet zeker bent van de netspanning op de plaats van installatie kunt u contact opnemen met uw energieleverancier.

- Het stopcontact moet zich in de buurt van het toestel bevinden en goes bereikbaar zijn.

- Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.

- Wij adviseren u, voor extra veiligheid, gebruik te maken van een overspanningsbeveiliging, zodat uw lcd-tv beschermd is tegen beschadiging door spanningspieken of blikseminslag op het elektriciteitsnet.

– Leg de kabels zo neer dat niemand erop kan trappen of er-over kan struikelen.

- Plaats geen voorwerpen op de kabels omdat deze daardoor beschadigd kunnen raken.

2.6. Omgang met batterijen

WAARSCHUWING!

Gevaar voor explosie!

Batterijen kunnen brandbare stoffen bevatten en leeglopen, heet worden, ontbranden of zelfs exploderen.

- Vermijd onjuiste behandeling om schade aan het toestel en uw gezondheid te vermijden.

De volgende adviezen moeten absoluut in acht worden genomen:

- Houd batterijen uit de buurt van kinderen.

Bij inslikken van batterijen neemt u onmiddellijk contact op met de huisarts.

- Laad batterijen nooit op (tenzij dit uitdrukkelijk is toege-staan).

• Ontlaad de batterijen nooit door een hoge vermogensaf-gifte.
  – Sluit batterijen nooit kort.
• Stel batterijen nooit bloot aan overmatige warmte zoals direct zonlicht, vuur etc.!
• Demonteer of vervorm de batterijen niet.

U kunt gewond raken aan handen of vingers of accu-/batterijvloeistof kan in contact komen met ogen of huid. Als dit toch gebeurt, spoelt u de plekken overvloedig met schoon water en neem u meteen contact op met de huis-arts.

– Vermijd harde stoten en schokken.
– De polariteit mag niet worden verwisseld.
- Let erop dat de plus- (+) en minpool (-) correct zijn geplaatst om kortsluiting te voorkomen.
- Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar.

Dit kan storingen in het apparaat veroorzaken. Daarnaast zou de minder goede batterij te sterk worden ontladen.

• Verwijder lege batterijen onmiddellijk uit het apparaat.
• Verwijder de batterijen uit het apparaat als u het langere tijd niet gebruikt.
• Vervang alle lege batterijen in een apparaat tegelijk door nieuwe batterijen van hetzelfde type.

- Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.

- Maak de contactpunten van het apparaat en de nieuwe batterijen zo nodig eerst schoon.

2.7. Opmerkingen over de conformiteit

Deze lcd-tv voldoet aan de richtlijnen voor elektromagnetische compatibiliteit en elektrische veiligheid.

He toestel voldoet aan de basiseisen en de relevante voorschriften van de EMC-richtlijn 2014/30/EU, de laagspanningsrichtlijn 2014/35/EU en de richtlijn 2011/65/EU (RoHS 2).

Dit toestel voldoet aan de basiseisen en de relevante voorschriften van de Ecodesign-richtlijn 2009/125/EG (verordening 642/2009).

OPMERKING!

Alle multimedia apparatuur die op de betreffende aansluitingen van het tv-toestel wordt aangesloten, moet aan de eisen van de laagspanningsrichtlijn voldoen.

2.8. DVD-speler

De DVD-speler is een Klasse 1 laserproduct. Het toestel is voorzien van een veiligheidssysteem dat bij normaal gebruik het vrijkomen van gevaarlijke laserstraling voorkomt. Om oogletsel te voorkomen, mag het veiligheidssysteem van het toestel nooit beschadigd of veranderd worden.

3. Overzicht van het toestel

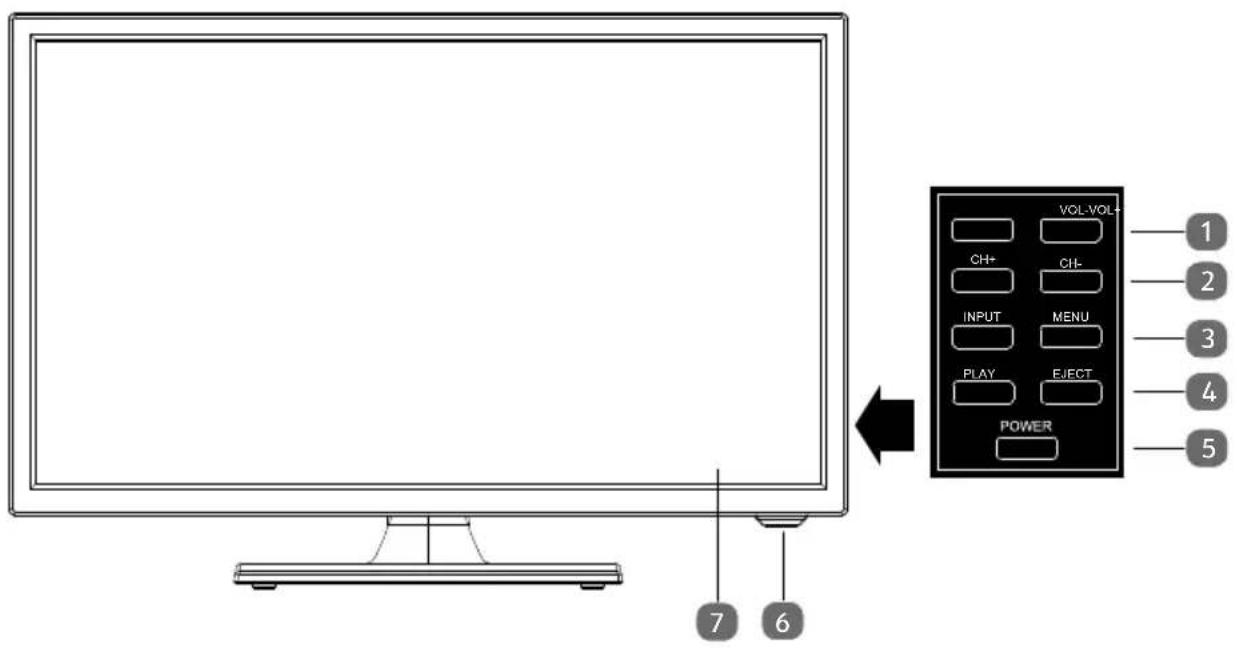

3.1. Voorkant

VOL-VOL+ CH+ CH- INPUT MENU PLAY EJECT POWER 1 2 3 4 5 7 6

1) VOL +/VOL -: het volume instellen of door het menu navigeren
2) CH + /CH -: een programma kiezen of door het menu navigeren
3) INPUT: signaalbron wijzigen MENU: het beeldschermmenu oproepen om de instellingen van het toestel te wijzigen
4) PLAY: voor het afspelen van DVD's EJECT: uitwerptoets (DVD)
5) POWER: Stand-by toets: toestel inschakelen of op stand-by zetten.
6) Statuslampje: licht oranje op als het toestel zich in de modus Stand-by bevindt.

Licht groen op als het toestel is ingeschakeld.

Infraroodsensor: ontvanger voor de infraroodsignalen van de afstandsbedie- ning.

7) Lcd-beeldscherm

3.2. Achterkant

15 14 Headphone Out VGA TRACS VGA LNB IN J3X DC/18V DC nl oidura/OVA Max RF SPDIF COAX OUT 13 78 91612 Common Interface 1 2 3 USB PCO/AI max 4 HDMI 5

1) COMMON INTERFACE (CI+): inschuifvak voor het gebruik van kaarten voor be- taal-tv
2) MINI YPBPR: YPbPr-componentingang (met behulp van de meegeleverde tulpadapter)
3) MINI AV: audio-/video-ingang (met behulp van de meegeleverde tulpadapter)
4) USB 5V DC max. 500mA: USB-aansluiting voor het aansluiten van een extern opslagmedium voor mediaweergave/PVR-opname.
5) HDMI: HDMI-aansluiting voor apparaten met HDMI-uitgang
6) SPDIF COAX OUT: digitale audio-uitgang (coaxiaal)
7) RF: Antenneaansluiting (DVB-T/DVB-C/analoog)
8) LNB IN 13V/18VDC 400mA max: voor het aansluiten van de schotel (satelliet).
9) VGA AUDIO IN: audio-aansluiting voor weergave van het geluid van de pc.
10) SCART: SCART-aansluiting (ingang)
11) VGA: aansluiting voor het aansluiten van een pc
12) HEADPHONE OUT: aansluiting voor een hoofdtelefoon met een 3,5 mm klinkstekker

13) POWER 12V DC / 3A: aansluiting voor lichtnetadapter
14) DVD-speler
15) Bevestigingsgaten voor een wandhouder (gatafstand 100 x 100 mm)

OPMERKING!

Let er bij de montage op dat schroeven van maat M4 worden gebruikt. De schroeflengte wordt berekend volgens de dikte van de wandhouder plus max. 6 mm.

3.3. Afstandsbediening

D:\MENU\TITLE\GOTO ANGLE S. MODE P. MODE MEDIA REVEAL PROGRAM INTRO REPEAT A/B D.DISP SUBT LANG ZOOM INDEX AUDIO SIZE INFO TV RADIO FAV SLEEP MENU EXIT SOURCE EPG OK - - 1 abc 2 def 3 ghi 4 jkl 5 mno 6 psr 7 stu 8 vwx 9 yz- 15 D.SETUP 0 DEJECT 1 2 3 2 4 5 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 Lampje om het indrukken van een toets te bevestigen.
2 P.MODEGOTO		Beeldmodus selecterenDvd: Voor het kiezen van het gewenste fragment op een dvd
3		POWER, voor in- en uitschakelen van de lcd-tv (stand-by modus in-/uitschakelen).
4 MEDIAANGLE		Mediabrowser openenDvd: Camerapositie (zichthoek) in de dvd-weergave selec- teren
5 REVEAL Teletekst:		verborgen tekst weergeven
6 AUDIOLANG		ATV: geluidsnorm Stereo/Mono instellen.DTV/Satellit: audiotalen selecteren.Dvd: taal selecteren
7 SIZEZOOM		Beeldformaat wijzigenTeletekst: 1x indrukken: bovenste helft vergroten2x indrukken: onderste helft vergrotenDvd: zoomfunctie bij dvd-speler
8 SLEEP Automatische uitschakelfunctie instellen
9 FAVLijst met voorkeurzenders oproepen.
10 EPG DVB-T/DVB-C: digitale programmagids (afhankelijk van de zender)
11 SOURCE Ingangs signaal van aangesloten apparaten selecteren
12 +/-		Volume verhogen (+) of verlagen (-).
13 Cijfertoetsen TV:		Zenderkeuze, teletekst: Paginakeuze
14 ⚫EJECT		Vorige televisiezender instellenDvd: uitwerptoets
15 ⓄD.SETUP		Teletekst oproepen;2x indrukken: teletekstpagina transparant;3x indrukken: sluitenDvd: het menu openen

16	Navigatie-toetsen	▲	In het menu omhoog.Teletekst: de volgende pagina selecteren.
		▼	In het menu omlaag.Teletekst: de vorige pagina selecteren.
		◄	In het menu naar links.Teletekst: subpagina oproepen.
		►	In het menu naar rechts.Teletekst: subpagina oproepen.
17	OK In bepaalde m	menu's de keuze bevestigen. Wordt ook ge-bruikt voor het openen van de zenderlijst.
18	P+/- Zenderkeuzetoetsen
19	EXIT Menu verlaten
20	MENU Menu openen en sluiten
21	TV/RADIO DTV/Satelliet: omschakelen tussen tv- en radiozenders
22	INFO Voor het weergeven van informatie zoals het programma-nummer en het beeldformaat
23	INDEXD.DISP	Teletekst: hoofdpagina openenDvd: geeft informatie over de geplaatste dvd aan, zoals hoofdstuk, verstreken tijd etc.
24	SUB.T	Teletekst: subpagina openenDTV/Satelliet/Mediabrowser: OndertitelingDvd: Ondertitelingsfunctie bij dvd-speler
25	Gekleurde toetsen	Rood[PROGRAM]	voor gebruik in bepaalde menu'sDvd: afspeellijst van de dvd-speler program-meren
		GROEN[INTRO]	voor gebruik in bepaalde menu's
		GEEL[REPEAT]	voor gebruik in bepaalde menu'sDvd: weergavemodus instellen
		BLAUW[A-B]	voor gebruik in bepaalde menu'sMediabrowser: Herhaling A-BDvd: AB-herhaling instellen
26	Toetsen voor bediening van de me-diabrowser	◀◀	Snel terugspoelen
		▶ II	Afspelen starten
		▶▶	Snel doorspoelen
		◀◀	Vorige titel/vorig hoofdstuk
		■	Weergave stoppen
		▶▶	Volgende titel/volgend hoofdstuk
		●	Geen functie
27		Geen functie
28	Geluid uitschakelen
29	S.MODE D.MENU	Geluidsmodus kiezenDvd: dvd-menu openen en sluiten

4. Ingebruikname

4.1. Uitpakken

Kies vóór het uitpakken een geschikte plaats om het toestel op te stellen.
Open de doos zeer voorzichtig om mogelijke schade aan het toestel te voorkomen. Wanneer een mes met een te lang lemmet wordt gebruikt om de doos te openen, kan het toestel beschadigd raken.
In de verpakking bevinden zich verschillende kleine onderdelen (zoals batterijen). Houd deze uit de buurt van kinderen. Er bestaat gevaar voor inslikken.

Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het tv-toestel te vervoeren.

4.2. Montage

Bevestig de voet zoals afgebeeld op de onderstaande afbeelding. Voer deze stap uit voordat u de lcd-tv aansluit.

4 x ST3 x 10F

4.3. Batterijen in de afstandsbediening plaatsen

▶ Verwijder het deksel van het batterijvak aan de achterkant van de afstandsbediening.
Plaats twee batterijen van het type R03 (AAA) 1,5 V in het batterijvak van de afstandsbediening. Let op de polariteit van de batterijen (in batterijvak aangegeven).
▶ Sluit het batterijvak.

LET OP!

Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders door lekkende batterijen beschadigd kunnen raken.

4.4. Antenne aansluiten

Uw lcd-tv ondersteunt verschillende antennesignalen. Via de aansluiting met de aanduiding RF kunt u als volgt beeldsignalen doorgeven:

• via analoge kabel/analoge huisantenne,
• via een DVB-T ^1 -antenne of
• via een DVB-C ^1 -aansluiting

Sluit een antennekabel aan tussen huisantenne/analoge kabelaansluiting, DVB-T-antenne of DVB-C-aansluiting en de antenneaansluiting van de lcd-tv.

Op de aansluiting met de aanduiding LNB IN heeft u bovendien de mogelijkheid om een digitale satellietinstallatie aan te sluiten.

▶ Schroef de F-stekker van een coaxiale antennekabel vast op de aansluiting op de lcd-tv.

OPMERKING!

Om gecodeerde of betaaltelevisie te kunnen ontvangen moet u een daarvoor benodigde kaart gebruiken. Hiertoe plaatst u een (in de handel verkrijgbare) CAM-module in de aansluiting links op het toestel (COMMON INTERFACE). Plaats vervolgens de kaart van uw aanbieder in de CAM-module.

4.5. Common Interface

Als u betaalzenders wilt bekijken, dient u zich vooraf bij de resp. aanbieders aan te melden. Na de aanmelding ontvangt u van de aanbieder een CAM-module (Conditional Access Module) en een speciale kaart. Raadpleeg de documentatie bij de module voor meer Informatie over de instellingen.

Installeer de Cl-componenten als volgt in uw televisie:

Plaats eerst de CAM-module in de sleuf op de zijkant van de lcd-tv. Plaats vervolgens de kaart.
Sluit de televisie aan op de voeding, schakel het toestel in en wacht enkele ogenblikken tot de kaart wordt herkend.

OPMERKING!

U mag de Cl+-module uitsluitend insteken of uitnemen als het toestel op stand-by staat of van de netvoeding is losgekoppeld.

De CAM-module kan uitsluitend in de juiste positie worden ingestoken. De CAM-module of het tv-toestel kunnen beschadigd raken wanneer u de CAM-module met te veel kracht probeert in te steken.

4.6. Netadapter aansluiten

Steek de klinkstekker van de meegeleverde voedingsadapter model KPH-036012, Channel Well Technology Co., Ltd. in de aansluiting POWER DC IN van het toestel.
▶ Steek de stekker van het toestel in een goed bereikbaar stopcontact 100 - 240 V \~ 50 Hz.

LET OP!

Gebruik uitsluitend de bijgeleverde netadapter model KPH-036012, Channel Well Technology Co., Ltd.. Door gebruik van een andere voedingsadapter kan het toestel beschadigd raken.

4.7. De LCD-TV in- en uitschakelen

• Om het toestel in te schakelen, drukt u
• op de afstandsbediening: op de STAND-BY/Aan-toets
• op het toestel: op de toets POWER.

Met de STAND-BY/Aan-toets op de afstandsbediening kunt u het apparaat op stand-by zetten. Het toestel wordt uitgeschakeld, maar verbruikt nog wel stroom.

OPMERKING!

Als er geen ingangssignaal is, wordt het toestel na vijf minuten automatisch op stand-by gezet. Op het scherm wordt tot dan een aftellende timer weergegeven. Deze functie is niet bij alle bronnen beschikbaar.

4.8. Zenders zoeken na de eerste inschakeling

Wanneer u het toestel voor het eerst inschakelt, wordt u door de EERSTE KEER INSTALLEREN geleid.

Eerste keer installeren OSD-taal Land Nederlands Nederland OK Automatisch afstemmen

Menu-item Instelling
OSD-TAAL	Kies met behulp van de navigatietoetsen de me-nutaal (OSD).
LAND	Kies met behulp van de navigatietoetsen het ge-wenste land.

Nadat u alle instellingen heeft uitgevoerd, drukt u op OK.

4.8.1. Kabel en antenne

Afstelling Instellen Type afstemming DTV Digitaal Type DVB-C Scan Type Netwerk Scannen Netwerk ID Automatisch Frequentie Automatisch Symboolsnelheid Automatisch Sorteren op LCN Aan MENU Terug OK Start

Menu-item Instelling
TYPE AFSTEMMING	Kies met behulp van de navigatietoetsen het type ontvangst:ATV+DTV (zoeken naar digitale en analoge tv-zenders);ATV (zoeken naar analoge tv-zenders);DTV (zoeken naar digitale tv-zenders)
DIGITAAL TYPE	Kies met behulp van de navigatietoetsen het type aansluiting (DVB-T, DVB-C of SATELLIET).
SCAN TYPE Zoekmodus instellen. Laat deze instelling op NET-WERK SCANNEN of VOL staan wanneer u geen speciale opties wilt instellen.
NETWERK ID (alleen in de modus DVB-C)	Netwerk-ID instellen. De standaardinstelling is AUTOMATISCH.
FREQUENTIE (alleen in de modus DVB-C)	Frequentie instellen. De standaardinstelling is AUTOMATISCH.Alleen actief wanneer bij de zoekmodus de optie NETZWERKSUCHE is gekozen.
SYMBOOLSNELHEID (alleen in de modus DVB-C)	Baudsnelheid instellen.
SORTEREN OP LCN	Logical Channel Numbering: kies de instellingAAN wanneer de zenders aan de hand van een vooraf ingestelde zenderlijst moeten worden gesorteerd (voor zover beschikbaar gesteld door de aanbieder van het programma).

Nadat u alle instellingen heeft uitgevoerd, drukt u op OK. Vervolgens wordt het zoeken naar de zenders gestart.

4.8.2. Satelliet

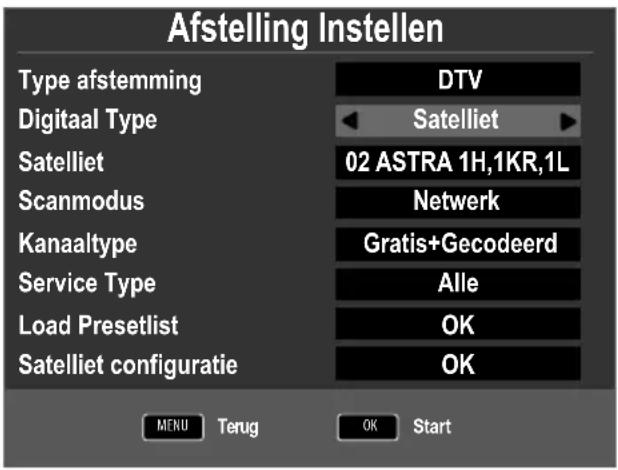

Afstelling Instellen Type afstemming DTV Digital Type Satelliet 02 ASTRA 1H,1KR,1L Scanmodus Netwerk Kanaaltype Gratis+Gecodeerd Service Type Alle Load Presetlist OK Satelliet configuratie OK MENU Terug OK Start

Menu-item Instelling
TYPE AFSTEMMING	In de satellietmodus kunnen hier geen instellingen worden uitgevoerd.
DIGITAAL TYPE	Kies met behulp van de navigatietoetsen het type aansluiting (DVB-T, DVB-C of SATELLIET).
SATELLIET	Kies de satelliet waarvoor het zoeken moet worden gestart.
SCANMODUS	Zoekmodus instellen.STANDAARD:zoeken naar de gewenste satelliet wordt uitgevoerd aan de hand van de voor deze satelliet opgeslagen transponderlijst. Dit neemt enige tijd in beslag.NETWERK: Zoeken via het netwerk activeren/de-activeren.BLIND SCANNEN: De gekozen satelliet wordt volledig doorzocht. Hierbij wordt ook gezocht naar nieuwe transponders die niet in de transponderlijst zijn opgenomen. Bij volledig zoeken wordt tweemaal gezocht. Bij de eerste keer worden de transponders op de satelliet vastgesteld, vervolgens worden de zenders gezocht. Volledig zoeken neemt de meeste tijd in beslag.
KANAALTYPE	Stel in naar welk soort kanalen u wilt zoeken:GRATIS(vrij te ontvangen kanalen),GECODEERD(gecodeerde kanalen) ofGRATIS+GE-CODEERD(vrij te ontvangen en gecodeerde kanalen).
SERVICE TYPE	Zendertype kiezen.DTV:zoeken naar digitale tv-zenders.RADIO:zoeken naar digitale radiozenders.ALLE:zoeken naar digitale tv- en radiozenders.
LOAD PRESETLIST	De vooraf ingestelde zenderlijst voor de satelliet Astra 19.2E wordt geladen. Deze zoekmodus neemt de minste tijd in beslag. SelecteerJAom de zenderlijst te laden. SelecteerNEEom het zoeken naar de zenders te starten.
SATELLIET CONFIGURATIE	Hier kunt u dezelfde instellingen uitvoeren als in het menuKANAAL>SATELLIET CONFIGURATIEop pagina 46.

Nadat u alle instellingen heeft uitgevoerd, drukt u op OK. Vervolgens wordt het zoeken naar de zenders gestart.

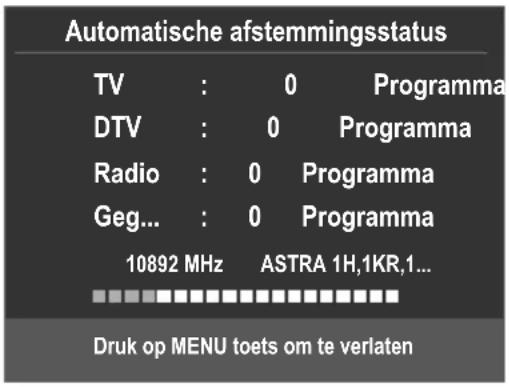

Automatische afstemmingsstatus TV : 0 Programma DTV : 0 Programma Radio : 0 Programma Geg... : 0 Programma 10892 MHz ASTRA 1H,1KR,1... Druk op MENU toets om te verlaten

Vervolgens wordt één voor één naar de verschillende typen uitzendingen gezocht. Wacht tot dit proces voltooid is. Met de toets MENU kunt u het zoeken voortijdig annuleren.

OPMERKING!

De hier beschreven eerste installatie komt overeen met de optie EERSTE KEER INSTALLEREN in het menu CONFIGURATIE.

5. Bediening

5.1. Zenderselectie

U kunt een zender kiezen door op een van de toetsen CH+/- (op het toestel) of op P+/- (op de afstandsbediening) te drukken of door de zender rechtstreeks via een cijfertoets te kiezen.
Voer getallen van twee of drie cijfers meteen na elkaar in.
▶ Met de toets: kiest u de als laatste weergegeven zender.

5.2.Geluidsinstellingen

Met de volumetoetsen ▲+/- op de afstandsbediening of op het toestel zet u het geluid harder of zachter.
U kunt het geluid helemaal uitschakelen en opnieuw inschakelen met de toets (Geluid uitschakelen).
Met de toets AUDIO kunt u de beschikbare talen voor het geluid (Ton Kanäle) kiezen. Indien het huidige programma de DUAL-modus ondersteunt (bijvoorbeeld bij tweetalige uitzendingen), kunt u de DUAL-modus selecteren.
Met de toets S.MODE selecteert u een van de geluidsmodi: STANDAARD, MUZIEK, FILM, SPORT, PERSOONLIJK. De instelling PERSOONLIJK wordt via het menu GELUID > GELUIDSMODUS vastgelegd.

5.3.Beeldinstellingen

Met de toets P.MODE selecteert u een van de beeldmodi: DYNAMISCH, STANDAARD, MILD, PERSOONLIJK. De instelling PERSOONLIJK wordt via het menu BEED > BEELDMODUS vastgelegd.
▶ Afhankelijk van het programma wordt het beeld in 4:3 of 16:9 uitgezonden. Het beeldformaat kan met de toets SIZE worden aangepast:

AUTOMATISCH (niet beschikbaar bij ATV)

Het weergegeven formaat wordt automatisch ingesteld op het ingangssignaal.

4:3

Voor de onvervormde weergave van het beeld in 4:3-formaat.

Voor de onvervormde weergave van het beeld in 16:9-formaat.

ZOOM 1In stap 1 wordt het beeld in alle richtingen vergroot weergegeven.
ZOOM 2In stap 2 wordt het beeld in alle richtingen verder vergroot.
1:1 (Alleen bij Component en HDMI): de foto wordt pixel voor pixel weergegeven.

Deze instelling van de beeldformaten kunt u ook wijzigen in het menu CONFIGU-RATIE > BEELDFORMAAT.

OPMERKING!

Houd er rekening mee dat, afhankelijk van de ingestelde beeldbron, mogelijk niet alle beeldformaten beschikbaar zijn.

5.4. Programma-informatie weergeven

Druk op de toets INFO om informatie over het huidige programma weer te geven.
▶ Met de navigatietoetsen ▲▼ kunt u nu door de programma-informatie blade-ren.

5.5. Lijsten met voorkeurzenders openen

In het menu KANAAL > PROGRAMMA BEWERKEN kunt u de afzonderlijke zenders opnemen in een lijst met voorkeurzenders (favorieten).

▶ Open het menu met de toets MENU.

Kies in het menu KANAAL de optie PROGRAMMA BEWERKEN en bevestig de keuze met OK.
Kies met de navigatietoetsen ▲ ▼ de gewenste zender en druk op de toets FAV om deze zender in de voorkeurslijst op te nemen.
Druk vervolgens op de toets EXIT (of meerdere keren op de toets MENU) om het menu te verlaten.
Als u tijdens het gebruik van de televisie nu op de toets FAV drukt, wordt de favorietenlijst geopend, waarin de eerder geselecteerde kanalen worden weergegeven.

Favorietenlijst 01 ---- 04 ---- 05 ---- 07 ---- 21 ---- CH+/CH- Pagina Omhoog/... 1/1 OK Selecteer

Kies met de navigatietoetsen ▲▼ een zender en open deze met OK.

▶ Met de toetsen P+/P- kan de favorietenlijst in stappen van 10 worden doorlopen.

5.6. Bron kiezen

Met de toets SOURCE (op de afstandsbediening) of INPUT (op het toestel) kunt u de lijst met bronnen oproepen.

• SATELLIET: Digitaal signaal via de satelliet
• DTV: Digitale tv (digitale kabelaansluiting, DVB-T)
  – ATV: Analoge tv (analoge kabelaansluiting)
• AV: Audio/Video ingang aan de zijkant van het toestel met behulp van een adapter (AV)
• PC: apparaat aangesloten op de pc-ingang
• SCART: Apparaat aangesloten op de SCART-aansluiting
• COMPONENT: Apparaat aangesloten op de YPBPR-ingang met behulp van een adapter (YUV)
• DVD: Ingebouwde DVD-speler
• HDMI: HDMI-ingang
• MEDIA: Mediaspeler

▶ Met de navigatietoetsen ▼▲ gaat u naar de gewenste signaalbron.

▶ Bevestig uw keuze met de toets OK.

6. Teletekst

Teletekst is een gratis service, die door de meeste televisiestations wordt uitgezonden en actuele informatie zoals nieuws, weer, televisieprogramma's, aandelenkoersen, ondertiteling en andere onderwerpen biedt.

6.1. Teletekst bedienen

Uw afstandsbediening beschikt over speciale teleteksttoetsen voor het bedienen van teletekst.

Kies een televisiezender die teletekst uitzendt.
Druk eenmaal op de toets om de hoofd-/indexpagina van teletekst weer te geven.
Druk op de toets om teletekst transparant weer te geven (het televisiebeeld is dan op de achtergrond zichtbaar).
Druk opnieuw op de toets om terug te gaan naar de TV-modus.

6.2. Pagina kiezen

▶ Voer met de cijfertoetsen het nummer van de gewenste teletekstpagina in. Dit nummer bestaat altijd uit drie cijfers.
Het nummer van de gekozen pagina wordt in de linkerbovenhoek van het beeldscherm weergegeven. De paginateller zoekt zolang totdat de gekozen pagina is gevonden.
▶ Met de navigatietoetsen ▲ ▼ bladert u vooruit en achteruit door de teletekstpagina's.

6.2.1. Gekleurde toetsen

Als onder aan het scherm tekst in kleur wordt weergegeven, kunt u de bijbehorende inhoud direct oproepen door op de bijbehorende gekleurde toetsen ROOD [PROGRAM], GROEN [INTRO], GEEL [REPEAT] en BLAUW [A-B] te drukken.

6.2.2. SUB.T

Sommige teletekstpagina's bevatten subpagina's. Onder aan het scherm wordt dan bv. 1/3 weergegeven. De subpagina's worden met tussenpozen van circa een halve minuut na elkaar weergegeven. U kunt de subpagina's ook zelf oproepen door op de toets ☐ te drukken. Met behulp van de navigatietoetsen ◀ ► kunt u door de subpagina's bladeren.

6.3. Handige mogelijkheden met teletekst

6.3.1. INDEX

Met de toets INDEX kiest u de hoofdpagina van teletekst.

6.3.2. REVEAL

U kunt verborgen informatie, zoals de oplossing van raadsels, puzzels of een quiz weergeven door eenmaal op de toets REVEAL te drukken.
Als u opnieuw op de toets REVEAL drukt, worden de antwoorden weer verborgen.

6.3.3. SIZE

Met deze functie wordt de teletekstinformatie in dubbel formaat weergegeven.

Druk op de toets SIZE om de bovenste helft van de pagina vergroot weer te ge- ven.
Druk nogmaals op de toets SIZE om de onderste helft van de pagina vergroot weer te geven.
Als u nogmaals op de toets SIZE drukt, wordt de tekst weer op normale grootte weergegeven.

7. Apparaten aansluiten

7.1. Hoofdtelefoon aansluiten

Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting. De hoofdluidsprekers van het tv-toestel worden hierbij uitgeschakeld. Het volume van de hoofdtelefoon wordt nu geregeld via de toets en de volumetoetsen.

WAARSCHUWING!

GEVAAR VOOR GEHOORBESCHADIGING!

Om een mogelijke beschadiging van het gehoorvermo-gen te voorkomen, moet een hoog geluidsvolume gedu-rende een langere tijd worden vermeden.

• Stel het volume vóór de weergave in op de laagste stand.
• Start de weergave en verhoog het volume tot het niveau dat u aangenaam vindt.

7.2. Digitale versterker via coaxiale aansluiting

Via de SPDIF COAX OUT-aansluiting kunt u het audiosignaal van uw lcd-tv via een digitale versterker weergeven.

Sluit daarvoor een coaxkabel aan op de SPDIF COAX OUT-aansluiting op de lcd-tv en op de overeenkomstige ingang op de versterker.

7.3. Soundbar/Surround-installatie aansluiten

Als u voor de optimalisatie van het geluid een Soundbar of een Surround-installatie wilt aansluiten, kunt u de volgende typen aansluitingen gebruiken:

Via de SPDIF COAX OUT-aansluiting

Als uw Soundbar/Surround-installatie over een coaxiale SPDIF-aansluiting beschikt, gebruikt u een tulpkabel (niet meegeleverd) om deze aansluiting te verbinden met de SPDIF COAX OUT-aansluiting van de lcd-tv.
Als uw Soundbar/Surround-installatie over een optische SPDIF-aansluiting beschikt, gebruikt u een adapter (optisch-naar-coaxiaal, niet meegeleverd) om deze aansluiting te verbinden met de SPDIF COAX OUT-aansluiting van de lcdtv.

Via de SCART-aansluiting

Gebruik een adapter met Scart-naar 2 x tulp (niet meegeleverd) om de SCART-aansluiting van de lcd-tv te verbinden met de audio-ingangen van uw Soundbar/Surround-installatie.

7.4. Dvd-/Blu-ray speler aansluiten

Er zijn verschillende mogelijkheden om een dvd-/Blu-ray-speler aan te sluiten:

Met een HDMI-kabel

Als de dvd-/Blu-ray-speler is voorzien van een HDMI-uitgang, kunt u een HD-MI-kabel aansluiten. Voor de geluidsoverdracht is geen extra kabel benodigd.

Met een YPbPr-adapter (YUV)

Als de dvd-/Blu-ray-speler is voorzien van YUV-uitgangen (Y Pb Pr), wordt aangeraden om de speler met behulp van tulpkabels en de meegeleverde YUV-adapter (3x tulp groen/blauw/rood) naar 3,5 mm klinkstekker) aan te sluiten op de YPbPr-aansluiting van de lcd-tv.

OPMERKING!

Gebruik uitsluitend de meegeleverde YUV-adapter

Voor de geluidsweergave sluit u de meegeleverde AV-adapter aan op de AV-aansluiting en sluit u een stereo-tulpkabel (met een rode en een witte stekker) aan op de resp. aansluitingen van de adapter en de audio-uitgangen van het toestel.

OPMERKING!

Gebruik uitsluitend de meegeleverde AV-adapter.

Met een SCART-kabel

Sluit een dvd-/Blu-ray-speler met SCART-kabel aan op de aansluitingen SCART. Voor de geluidsoverdracht is geen extra kabel benodigd.

Met een AV-adapter

Sluit de AV-kabel aan op de AV-aansluiting op de lcd-tv.
Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat.
▶ Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de video-uitgang van het externe apparaat.

OPMERKING!

Gebruik uitsluitend de meegeleverde AV-adapter.

7.5. Videorecorder aansluiten

Sluit een antennekabel aan op de antenneaansluiting van de lcd-tv en op de an-tenne-uitgang van de videorecorder.
Sluit nog een antennekabel aan op de antenne-ingang van de videorecorder en de antenneaansluiting in de wand.

Daarnaast kunt u de lcd-tv en videorecorder verbinden met een SCART-kabel. Dit wordt aanbevolen voor een goede beeld- en geluidskwaliteit. Als u stereogeluid wilt doorgeven, is een SCART-aansluiting nodig.

Sluit de SCART-kabel aan op de SCART-aansluiting van de lcd-tv.

Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-aansluiting van de videorecorder.

7.6. Dvd-recorder aansluiten

Sluit het uiteinde van de SCART-kabel aan op de SCART OUT-aansluiting van de dvd-recorder.
- Sluit het andere uiteinde van de SCART-kabel aan op de SCART-aansluiting van de lcd-tv.
Sluit een antennekabel aan op de antenneaansluiting van de lcd-tv en op de antenne-uitgang van de dvd-recorder.
Sluit nog een antennekabel aan op de antenne-ingang van de dvd-recorder en de antenneaansluiting in de wand.

7.7. Ontvanger (SAT, DVB-T, decoder etc.) aansluiten

Er zijn verschillende mogelijkheden om een apparaat dat wordt gebruikt als ontvanger (bijv. SAT-ontvanger, DVB-T-ontvanger, decoder, set-top-box) aan te sluiten op uw lcd-tv.

Met een HDMI-kabel

Als de dvd-speler is voorzien van een HDMI-uitgang, kunt u een HDMI-kabel aansluiten. Voor de geluidsoverdracht is geen extra kabel benodigd.

Met een YPbPr-adapter (YUV)

Als de ontvanger is voorzien van YUV-uitgangen (Y Pb Pr), wordt aangeraden om deze met behulp van tulpkabels en de meegeleverde YUV-adapter (3x tulp groen/blauw/rood) aan te sluiten op de YPbPr-aansluiting van de lcd-tv.

OPMERKING!

Gebruik uitsluitend de meegeleverde YUV-adapter

▶ Voor de geluidsweergave sluit u de meegeleverde AV-adapter aan op de AV-aansluiting en sluit u een stereo-tulpkabel (met een rode en een witte stekker) aan op de resp. aansluitingen van de adapter en de audio-uitgangen van het toestel.

OPMERKING!

Gebruik uitsluitend de meegeleverde AV-adapter.

Met een SCART-kabel

Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART. Voor de geluidsoverdracht is geen extra kabel benodigd.

Met een AV-adapter

Sluit de AV-kabel aan op de AV-aansluiting op de lcd-tv.
Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat.
Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de video-uitgang van het externe apparaat.

OPMERKING!

Gebruik uitsluitend de meegeleverde AV-adapter.

7.8. Dvd-/videorecorder en satellietontvanger aansluiten

Als u tegelijkertijd een dvd- of videorecorder en een satellietontvanger wilt aansluiten, kunt u dit op de volgende manier doen:

▶ Sluit de ontvanger aan zoals hierboven beschreven.

Sluit vervolgens de ontvanger met een SCART-kabel aan op de SCART-uitgang van de dvd-recorder en de overeenkomstige SCART-ingang van de ontvanger.
Sluit een antennekabel aan op de antenneaansluiting van de lcd-tv en op de an-tenne-uitgang van de recorder.
Sluit de satellietontvanger vervolgens aan op de LNB van de satellietschotel.

7.9. Camcorder aansluiten

▶ Sluit de AV-adapterkabel aan op de AV-aansluiting aan de zijkant van de lcd-tv.
Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat.
Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de video-uitgang van het externe apparaat.

OPMERKING!

Gebruik uitsluitend de meegeleverde AV-adapter.

7.10. Apparaat met HDMI - of DVI-uitgang

HDMI ("High Definition Multimedia Interface") vormt de enige interface in de consumentenelektronica waarmee tegelijkertijd audio- en videogegevens digitaal worden overgedragen. Alle op dit moment bekende beeld- en geluidsformaten, inclusief HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080p zonder kwaliteitsverlies kan worden weergegeven.

Veel elektronische apparaten voor de consumentenmarkt zoals dvd-spelers zijn nu uitgerust met HDMI- of DVI- uitgangen.

7.10.1. Extern apparaat met HDMI-uitgang aansluiten

Sluit een HDMI-kabel (niet meegeleverd) aan op de HDMI-ingang van de lcd-tv en de HDMI-uitgang van het externe apparaat.
Als u het HDMI-apparaat heeft aangesloten, schakelt u de lcd-tv in.
▶ Schakel het externe HDMI-weergaveapparaat in.

7.10.2. Extern apparaat met DVI-uitgang aansluiten

Als het externe apparaat over een DVI-uitgang beschikt, kunt u het ook op de HDMI-ingang aansluiten (HDMI is achterwaarts compatibel met DVI – "Digital Visual Interface"). Hiervoor heeft u een HDMI-naar-DVI-adapter nodig (niet meegeleverd). Omdat de DVI-uitgang geen geluidssignaal doorgeeft, moet u bovendien een audiokabel (3,5 mm klinkstekker) voor het geluid aansluiten op de VGA-audio-ingang van het apparaat.

7.11. PC aansluiten

De lcd-tv wordt als een beeldscherm of extra monitor aangesloten op uw pc of notebook. Het beeld van uw pc of notebook wordt dan weergegeven op de lcd-tv.

U sluit de lcd-tv als volgt aan op de pc:

▶ Schakel beide apparaten uit.

Sluit een VGA-kabel (niet meegeleverd) aan op de VGA-ingang van de lcd-tv en op de uitgang van de videokaart van de pc of notebook.

Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekkers goed in de aansluitingen blijven zitten.

Als u ook geluid wilt weergeven, moet u een audiokabel aansluiten op de VGA Audio-aansluitng op de lcd-tv.

▶ Schakel eerst de lcd-tv in.

▶ Schakel pas daarna de pc/notebook in.

Kies met SOURCE (op de afstandsbediening) of INPUT (op het toestel) de pc-modus.

Het pc-beeld wordt weergegeven op de lcd-tv. Met de toets SOURCE (op de afstandsbediening) of INPUT (op het toestel) keert u terug naar de tv-modus.

Als u de lcd-tv als tweede monitor op uw pc wilt gebruiken kan het in bepaalde omstandigheden nodig zijn om de beeldscherminstellingen van uw besturingssysteem te wijzigen. Raadpleeg de handleiding van de pc/notebook om te bepalen waar u op moet letten als u met meerdere beeldschermen werkt.

8. Menubediening

Druk op de toets MENU om het OSD te activeren. De mogelijke instellingen worden onder in het beeld weergegeven.
▶ Met de navigatietoetsen ▲ ▼ kiest u de opties uit het hoofdmenu.
▶ Met de navigatietoetsen ▲▼ kiest u de opties uit een menu.
▶ Met de navigatietoets ▶ kunt u een submenu openen (niet in elk menu beschikbaar).
▶ Met de navigatietoetsen ◀ ▶ ▼ ▲ stelt u een gewenste waarde in of geeft u een andere selectie op.
▶ Met de toets MENU gaat u terug naar het vorige menu.
▶ Met de toets EXIT verlaat u het menu.

Denk eraan dat het menu automatisch verdwijnt als er geen toets wordt ingedrukt.

U heeft de keuze uit de volgende hoofdmenu's

• Menu KANAAL
• Menu BEELD
• Menu GELUID
• Menu TIJD
• Menu SLOT
• Menu CONFIGURATIE

OPMERKING!

Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm. Afhankelijk van de gekozen bron, zijn mogelijk niet alle menu's beschikbaar.

8.1.MenuKanaal

KANAAL Automatisch afstemmen OK Programma bewerken OK Signaalinformatie OK CI-Informatie OK Satelliet configuratie OK Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
AUTOMATISCH AFSTEMMEN	Als uDTVheeft geselecteerd als bron (DVB-T of DVB-C), zijn de volgende instelmogelijkheden beschikbaar:
	LAND	Selecteer het gewenste land voor het zoeken naar zenders.
	TYPE AF-STEMMING	Kies met behulp van de navigatietoet-sen het type ontvangst:DTV+ATV(zoeken naar digitale en analoge tv-zenders);ATV(zoeken naar analoge tv-zen-ders);DTV(zoeken naar digitale tv-zen-ders)
	DIGITAAL TYPE	Kies met behulp van de navigatietoet-sen het type aansluiting (DVB-T of DVB-C).
	SCAN TYPE (alleen in de modus DVB-C)	Zoekmodus instellen. Laat deze instel-ling opNETWERK SCANNENof VOLstaan wanneer u geen speciale opties wilt instellen.
	NETWERK ID (alleen in de modus DVB-C)	Netwerk-ID instellen. De standaardin-stelling isAUTO.
	FREQUENTIE (alleen in de modus DVB-C)	Frequentie instellen. De standaardin-stelling is AUTO.Alleen actief wanneer bij de zoekmo-dus de optie NETWERK SCANNEN is gekozen.
	SYMBOOLS-NELHEID (alleen in de modus DVB-C)	Baudsnelheid instellen.
	SORTEREN OP LCN	Logical Channel Numbering: kies de instelling AAN wanneer de zenders aan de hand van een vooraf ingestelde zenderlijst moeten worden gesorteerd (voor zover beschikbaar gesteld door de aanbieder van het programma).
	Nadat u alle instellingen heeft uitgevoerd, drukt u op OK.Vervolgens wordt het zoeken naar de zenders gestart
	Als u SATELLIET heeft geselecteerd als bron, zijn de vol-gende instelmogelijkheden beschikbaar:
	LAND	Selecteer het gewenste land voor het zoeken naar zenders.
	SATELLIET	Kies de satelliet waarvoor het zoeken moet worden gestart.
	SCANMO-DUS	Zoekmodus instellen.STANDAARD: zoeken naar de ge-wenste satelliet wordt uitgevoerd aan de hand van de voor deze satelliet op-geslagen transponderlijst. Dit neemt enige tijd in beslag.NETWERK: Zoeken via het netwerk activeren/deactiveren.BLIND SCANNEN: De gekozen sat-telliet wordt volledig doorzocht. Hierbij wordt ook gezocht naar nieuwe trans-ponders die niet in de transponderlijst zijn opgenomen. Bij volledig zoeken wordt tweemaal gezocht. Bij de eerste keer worden de transponders op de sa-telliet vastgesteld, vervolgens worden de zenders gezocht. Volledig zoeken neemt de meeste tijd in beslag.
	KANAALTY-PE	Stel in naar welk soort kanalen u wilt zoeken: GRATIS (vrij te ontvangen kanalen), GECODEERD (gecodeerde kanalen) of GRATIS+GECODEERD (vrij te ontvangen en gecodeerde kanalen).
	SERVICE TYPE	Zendertype kiezen.DTV: zoeken naar digitale tv-zendersRADIO: zoeken naar digitale radio-zenders.ALLE: zoeken naar digitale tv- en radiozenders.
	LOAD PRESETLIST	De vooraf ingestelde zenderlijst voor de satelliet Astra 19.2E wordt geladen. Deze zoekmodus neemt de minste tijd in beslag. Selecteer JA om de zender- lijst te laden. Selecteer NEE om het zoeken naar de zenders te starten.
	Nadat u alle instellingen heeft uitgevoerd, drukt u op OK. Vervolgens wordt het zoeken naar de zenders gestart
ATV HANDMATIG AFSTEMMEN(alleen in ATV- en DTV-modus)	Hiermee kunt u handmatig afzonderlijke analoge zeners programmeren.
	HUIDIGE KANAAL		Kies het programmanummer waarvoor u het zoeken wilt uit- voeren.
	COLOURSYSTEM PAL, SECAM, AUTO.
	GELUIDSSYSTEM BG, I, DK, L. Voor Duitsland is het geluidssysteem BG ingesteld.
	FIJNREGELEN		Voer met de optie ◀ ▶ een fijne afstemming uit
	SCAN		Begin met ◀ ▶ zenders te zoe- ken
DTV HANDMATIG AFSTEMMEN (alleen bij DVB-T)		Hiermee kunt u handmatig afzonderlijke zenders programmeren in de DVB-T-modus als het ingangssignaal via de antenne binnenkomt. Deze optie is alleen beschikbaar wanneer DTV is gekozen als bron voor het ingangssignaal.
		VHF/UHF	Kies het kanaal dat u wilt doorzoeken, Druk op OK om met het zoeken te beginnen. De sterkte van het sig- naal wordt onderin het beeld weergegeven met behulp van een balk.
		DTV	Het aantal gevonden digita-le tv-zenders wordt weerge-geven.
		RADIO	Het aantal gevonden digita-le radiozenders wordt weerge-geven.
		GEGEVENS	Het aantal gevonden dataka-nalen wordt weergegeven.
DTV HANDMATIG AFSTEMMEN (alleen bij DVB-C)		Hiermee kunt u handmatig afzonderlijke zenders pro-grammeren in de DVB-C-modus als het ingangssignaal via de kabel binnenkomt. Deze optie is alleen beschikbaar wanneer DTV is geko-zen als bron voor het ingangssignaal.
		FREQUENTIE	Zoekfrequentie instellen met ◀ ▶ of de cijfertoetsen op de afstandsbediening
		SYMBOOL (KS/S)	Baudsnelheid instellen.
		QAM TYPE	Modulatie instellen.
		DTV	Het aantal gevonden digita-le tv-zenders wordt weerge-geven.
		RADIO	Het aantal gevonden digita-le radiozenders wordt weerge-geven.
		GEGEVENS	Het aantal gevonden dataka-nalen wordt weergegeven.
PROGRAMMA BEWERKEN	Hier ziet u de momenteel opgeslagen zenders. U kunt voor elke zender de volgende instellingen uitvoeren.
	WISSENKies de zender die u uit de lijst wilt verwijderen en druk vervolgens op derode toets [PROGRAM]. De gemarkeerde zender wordt vervolgens gewist.DVB-T/C: Als de functieSORTEREN OP LCNis ingeschakeld, worden bij het wissen van zenders ook de programmanummers gewist. Dit kunt u voorkomen door de functie onderAUTOMATISCH AFSTEMMENuit te schakelen.
	HERBEN... (alleen bij ATV)Kies de zender die u wilt hernoemen en druk op degroene toets [INTRO].U kunt nu de eerste letter wijzigen: Met behulp van de pijltoetsen ▲▼kunt u in de tekenset omhoog of omlaag bladeren.Ga met de navigatietoets ▶ naar de volgende letter etc.Tot slot druk u opnieuw op degroene toets [INTRO] om de nieuwe naam op te slaan.
	BEWEEGVerplaats de cursor naar de zender en druk op degele toets [REPEAT]. Verplaats de zender met ▲▼naar de gewenste positie en druk opnieuw op degele toets [REPEAT]. De andere zenders worden evenredig verschoven.
	SPRINGEKies de zender die u bij het bladeren met behulp van de toetsenP+/- wilt overslaan en druk op deblauwe toets[A-B].De zender kan nog steeds met behulp van de cijfertoetsen worden gekozen.
	FAVOm een zender in de voorkeurslijst op te nemen, markeert u de zender en drukt u op de toetsFAV.De voorkeurslijsten kunnen via de toetsen op de afstandsbediening worden opgeroepen.
SIGNAALINFORMATIE	Hier worden de signaalgegevens van de ingestelde zender weergegeven.Deze optie is alleen beschikbaar in de DTV-modus.

CI-INFORMATIE (CI+)

Als u betaalzenders wilt bekijken, dient u zich vooraf bij de resp. aanbieders aan te melden. Na aanmelding ontvangt u van de aanbieder een CAM-module (Conditional Access Module) en een speciale kaart. Raadpleeg de documentatie bij de module voor meer Informatie over de instellingen.

Installeer de CI-componenten als volgt in uw televisie:

▶ Schakel de televisie uit en trek de stekker uit het stopcontact.
Plaats eerst de Cl-module in de aansluiting aan de zijkant van de lcd-tv. Plaats vervolgens de kaart.

OPMERKING!

U mag de Cl-module alleen insteken of uitne- men als het toestel op stand-by staat of van de netvoeding is losgekoppeld.

De Cl-module kan alleen in de juiste positie worden ingestoken. De Cl-module of de televisie kunnen worden beschadigd wanneer u de Cl-module met te veel kracht probeert in te steken.

Sluit de televisie aan op de voeding, schakel het toestel in en wacht enkele ogenblikken tot de kaart wordt herkend.

Bij sommige CAM-modules zijn daarnaast nog enkele stappen vereist die u via het menu CI-INFORMATIE kunt uitvoeren.

Menu-item Instelling
SATELLIET CONFIGU-RATIE (alleen DVB-S)	SATELLIET	Selecteer de satelliet waarvoor u de instellingen wilt wijzigen of waarop u naar zenders wilt zoeken.
		BIJWERKENDruk op de groene toets om de gekozen satelliet te bewerken.
		SATELLIET NAAM	Met het toetsenbord op het scherm kunt u de naam van de satelliet wijzigen. Kies met de navigatietoetsen de gewenste tekens en bevestig deze met de toets OK.Sla de nieuwe naam op met de blauwe toets.
		LENGTE-GRAAD RICHTING	Met de navigatietoetsen ◀ ▶kiest u WEST of EAST voor Orbit Position.
		LENGTE-GRAAD HOEK	Met de cijfertoetsen voert u het aantal graden in.
		BAND	Kies de gewenste frequentieband KU of C.
		TOEVOEGENDruk op de gele toets om een nieuwe satelliet toe te voegen. De instellingsmogelijkheden zijn hier hetzelfde als bij BIJWERKEN.
		ZOEKENDruk op de blauwe toets om instellingen voor het zoeken van zenders uit te voeren.
		SCANMO-DUS	Zoekmodus instellen.STANDAARD: zoeken naar de gewenste satelliet wordt uitgevoerd aan de hand van de voor deze satelliet opgeslagen transponderlijst. Dit neemt enige tijd in beslag.NETWERK: Zoeken via het netwerk activeren/deactiveren.BLIND SCANNEN: De gekozen satelliet wordt volledig doorzocht. Hierbij wordt ook gezocht naar nieuwe transponders die niet in de transponderlijst zijn opgenomen. Bij volledig zoeken wordt tweemaal gezocht. Bij de eerste keer worden de transponders op de satelliet vastgesteld, vervolgens worden de zenders gezocht. Volledig zoeken neemt de meeste tijd in beslag.
		KANAAL-TYPE	Stel in naar welk soort kanalen u wilt zoeken: GRATIS (vrij te ontvangen kanalen), GECODEERD (gecodeerde kanalen) of GRA-TIS+GECODEERD (vrij te ontvangen en gecodeerde kanalen).
		SERVICE TYPE	Zendertype kiezen.DTV: zoeken naar digitale tv-zendersRADIO: zoeken naar digitale radiozenders.ALLE: zoeken naar digitale tv- en radiozenders.
		Druk op de toets OK nadat u alle instellingen heeft uitgevoerd. Het zoeken van zenders op de gekozen satelliet wordt nu gestart.

Menu-item Instelling
	TRANS-PONDER	Schakel met de navigatietoets EPG over naar de kolom TRANSPONDER en kies met de navigatietoetsen ▲ ▼ de transponder die moet worden gebruikt voor het zoeken naar zenders. Druk nu op de toets OK om de betreffende transponder met een rood vinkje te markeren.
		TOEVOEGENDruk op de gele toets om een nieuwe transponder toe te voegen. Voer de benodigde gegevens in en bevestig met OK resp. druk op EXIT om de procedure af te breken.
		FRE-QUENTIEVoer de frequentie in met behulp van de cijfertoetsen.
		SYM-BOOL (KS/S)Voer de baudsnelheid in met behulp van de cijfertoetsen.
		POLARI-TEITKies met ◀ ▶ de polarisatie.
		WISSENSelecteer de te verwijderen transponder zoals hierboven beschreven in de lijst en druk op de rode toets. Bevestig de vraag met JA.
		BIJWERKENDe instelmogelijkheden zijn hetzelfde als voor TOEVOEGEN.
		ZOEKENDe instelmogelijkheden zijn hetzelfde als voor ZOEKEN onder Satellit.
	LNB TYPE	Voer hier de oscillatorfrequentie voor uw LNB-type in. Standaard is 09750/10600 geselecteerd.
		De volgende UNICABLE SETTING kunnen hier worden uitgevoerd.
		IF CHAN-NELHier kunt u de IF-frequentie instellen
		CENTREFREQHier kunt u de centerfrequentie instellen
		SAT POSITIONHier kunt u de satellietpositie instellen
	LNBSTROOM-VOO...	Hier stelt u de voedingsspanning voor de LNB in.
	22KHZ	Stel hier eventueel de Tone in; Standaard is AUTO.
	TONE-BURST	Als uw satellietinstallatie een toonburst nodig heeft kunt u hierBURSTA of Binstellen.
	DISEQC1.0/1.1	Als u een satellietschotel met meerdere LNB's resp. een DiSEqC-schakelaar heeft aangesloten, stelt u hier de gewenste LNB in.
	MOTOR	Als uw satellietschotel een motorbesturing heeft, selecteert u met ◀ ▶ de gewenste DiSEqC-versie. Druk opOKom de schotelpositie te definiëren.
	U kunt met zoeken beginnen door op deblauwetoets (ZOE-KEN) te drukken en te bevestigen metOK.

8.2.MenuBeeld

BEELD Beeldmodus Standaard Contrast 50 Helderheid 50 Kleur 50 Tint 50 Scherpte 50 Kleurtemperatuur Normaal Ruisonderdrukking Middel HDMI Mode Auto Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
BEELDMODUS	Beeldmodus selecteren:STANDAARD, DYNAMISCH, MILD, PERSOONLIJK. Deze functie komt overeen met de toetsP.MODE.Bij de instellingPERSOONLIJKkunt uCONTRAST, HELDERHEID, KLEUR, TINTenSCHERPTEzelf instellen. Bij de andere instellingen zijn deze parameters vastgelegd.
CONTRAST	Contrast verlagen resp. verhogen (bereik 0-100).
HELDERHEID	Helderheid verlagen resp. verhogen (bereik 0-100).
KLEUR	Kleurverzadiging verlagen resp. verhogen (bereik 0-100).
TINT	Kleurtintinstellingen alleen beschikbaar bij NTSC ontvangst
SCHERPTE	Scherpte verlagen resp. verhogen (bereik 0-100).
KLEURTEM-PERATUUR	Kleurtemperatuur kiezen: KOUD, NORMAAL en WARM.
RUISONDER-DRUKKING	Met deze functie kunt u de ruis in het beeld verminderen en de beeldkwaliteit verbeteren als het signaal zwak is. Kies uit UIT, LAAG, MIDDEL, HOOG en STANDAARD.
HDMI MODE	AUTO: automatische aanpassing van het beeldformaat aan het ingangssignaalVIDEO: formaat voor de weergave van video's (Overscan)PC: formaat voor de weergave van pc-signalen (1:1-weergave).

8.3.MenuGeluid

GELUID Geluidsmodus Hoge tonen Bassen Balance Automatische geluidsste... SPDIF Mode AD Schakelaar Standaard 50 50 50 Uit PCM Uit Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
GELUIDSMODUS	Geluidsmodus selecteren:STANDAARD, FILM, MUZIEK, PERSOONLIJK. Deze functie komt overeen met de toets SOUND.
HOGE TONEN	Hoge tonen verlagen resp. verhogen (bereik 0-100).
BASSEN	Lage tonen verlagen resp. verhogen (bereik 0-100).
BALANS	Stel de balans tussen de linker- en rechterluidspreker in.
AUTOMATISCHE GELUIDSSTE...	De functie AVL (Automatic Volume Limiting – Automatische volumebeperking) stemt de verschillende volumes van de verschillende uitzendingen op elkaar af. Als u dit instelt op UIT, hoort u het oorspronkelijke volume. Als u dit instelt op AAN, hoort u een gelijkmatig volume.
SPDIF MODE	SPDIF-modus instellen.
AD SCHAKELAAR	Sprekersmodus in-/uitschakelen en volume instellen. Alleen beschikbaar in de DTV-modus. De ondersteuning voor deze optie is afhankelijk van de uitzending.

8.4.MenuTijd

TIJD Klok 21/Feb 10:11 Tijdzone GMT+1 Slap Timer Uit Automatische Standby 4H OSD Tijd 30 sec Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
KLOK	Weergave van de tijd. Instelling is niet mogelijk.Deze optie is alleen beschikbaar in de DTV-modus.
TIJDZONE	Hier kunt u de tijdzone instellen.Deze optie is alleen beschikbaar in de DTV-modus.
SLAAP TIMER	Selecteer de tijd waarna het toestel automatisch wordt uitgeschakeld.SelecteerUITom deze functie te beëindigen.
AUTOMATISCHE STANDBY	Stel hier de tijd in waarna de lcd-tv automatisch wordt uitgeschakeld als binnen die tijd geen toetsen op het bedieningspaneel of op de afstandsbediening worden gebruikt.Deze functie spaart het milieu.
OSD TIJD	Hier kunt u de tijd instellen waarna het menuscherm automatisch wordt afgesloten:

8.5.MenuSlot

SLOT Systeem vergrendelen Wachtwoord instellen Programma blokkeren Oulderlijke controle Toets vergrendeling Hotel Modus Uit OK OK Uit Uit OK Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
SYSTEEM VERGRENDELING	Hiermee kunt u de instellingenPROGRAMMA BLOKKEREN, OULDERLIJKE CONTROLE, TOETS VERGRENDELING en HOTEL MODUS vrijgeven. Voer hiervoor het wachtwoord in. Bij levering:0000.
WACHTWOORD INSTELLEN	Er verschijnt een vak waarin u de wachtwoorden kunt in-voeren.
	VEUR OUD WACHT-WOORD IN	Voer met de cijfertoetsen het bestaan-de wachtwoord in. Bij levering:0000.
	VOER NIEUW WACHT-WOORD IN	Voer een nieuw wachtwoord van vier tekens in.
	BEVES-TIG NIEUW WACHT-WOORD	Voer het nieuwe wachtwoord opnieuw in. Het nieuwe wachtwoord wordt op-geslagen
	OPMERKING! Noteer het nieuwe wachtwoord. Het wacht-woord wordt niet gereset wanneer u de fa-brieksinstellingen herstelt.Als u het wachtwoord bent vergeten, voert u het master-wachtwoord "4711" in.
PROGRAMMA BLOKKEREN	Stel hier in welke zenders moeten worden geblokkeerd
OULDERLIJKE CONTROLE	Hier kunt u de leeftijd instellen.Deze optie is alleen beschikbaar in de DTV-modus.
TOETS VERGRENDELING	Hiermee schakelt u de toetsblokkering voor de bedie-ningselementen op de lcd-tv in of uit. De lcd-tv kan danuitsluitend via de afstandsbediening worden bediend.
HOTEL MODUS	In de Hotelmodus kunt u verschillende opties instellenom het gebruik en de bediening van het toestel te be-perken.

8.6.MenuConfiguratie

CONFIGURATIE OSD-taal Nederlands Teletekst Taal West Audiotaal Deutsch Ondertiteltaal Deutsch Slechthorenden Uit Beeldformaat Automatisch Blauw scherm Uit Eerste keer installeren OK Reset OK Software actualisatie (USB) OK Beweeg MENU Terug OK Selecteer EXIT Afrit

Menu-item Instelling
OSD-TAAL	Kies de taal van het OSD-menu. De taal wordt direct om-geschakeld.
TELETEKST TAAL	Kies hier de tekenset voor de weergave van teletekst:WEST, EAST, PYCCKIЙ, ARABISCH of PERZISCH.
AUDIOTAAL	Wanneer de huidige uitzending in meerdere talen wordt uitgezonden kunt u hier uw voorkeur instellen. Deze taal wordt dan weergegeven. U kunt twee talen (PRIMAIR, SECUNDAIR) instellen.
ONDERTITELTAAL	Wanneer de huidige uitzending met ondertiteling in meerdere talen wordt uitgezonden kunt u hier uw voorkeur instellen. Deze taal wordt dan weergegeven. U kunt twee talen (PRIMAIR, SECUNDAIR) instellen.
SLECHTHOREN-DEN	Als de zender speciale audiosignalen voor slechthorenden uitzendt, kunt u de instelling op AAN zetten om deze signalen te ontvangen.Deze optie is alleen beschikbaar in de DTV-modus.
BEELDFORMAAT	Hier stelt u het beeldformaat in.Deze functie komt overeen met de werking van de toets SIZE
BLAUW SCHERM	Als de lcd-tv geen signaal ontvangt, wordt een blauwe achtergrond weergegeven in plaats van "sneeuw" of een zwart beeld.
EERSTE KEER INSTALLEREN	Hier kunt u het menu voor de initiële installatie ophalen.
RESET	Hier kunt u het toestel terugzetten naar de fabrieksinstellingen.
SOFTWARE ACTUALISATIE (USB)	Hier kunt u naar de allernieuwste software voor het tv-toestel zoeken en deze bijwerken. De update duurt enkele minuten. Om onherstelbare schade aan het apparaat te voorkomen mag het updateproces niet worden onderbroken.

8.6.1.Zenderlijst

Druk tijdens het tv-gebruik op de toets OK om ZENDERLIJST op te roepen. De volgende opties zijn hier beschikbaar:

Toets Invoer	Functie
▲▼	Met deze toetsen kunt u omhoog of omlaag bewegen door de zenderlijst. Druk op de toets OK om naar de huidige geselecteerde zender over te schakelen.
Gele toets [REPEAT](alleen als ALLE zenders wor-den weer-gegeven)	VINDEN	Met deze optie kunt u zenders zoeken met behulp van een toetsenblok. Voer de naam van de gezochte zender in door met de navigatietoetsen de gewens-te tekens te selecteren en deze telkens met de toets OK te bevestigen. Zodra u een teken invoert, worden automatisch alle zenders weergegeven die met dit teken beginnen. Selecteer vervolgens de optie OK en bevestig met de toets OK. Het toestel schakelt nu om naar de eerste zender van de gevonden selectie.
Groene toets [INTRO](alleen als ALLE zenders wor-den weer-gegeven (alleen be-schikbaar bij satel-liet))	SORTEREN	Met deze functie kunt u sortering van de zenderlijst vastleggen.BY DEFAULT: De zenders worden volgens de stan-daardinstellingen gesorteerd.OP FREQUENTIE: De zenders worden op frequen-tie gesorteerd.OP SERVICE NAAM: De zenders worden op naam gesorteerd.OP SATELLIET NAAM: De zenders worden op sa-tellietnaam gesorteerd.OP VERSLEUTELING: Gecodeerde en vrije te ont-vangen zenders worden apart van elkaar gesorteerd.
CH+/CH-	PAG. OMH./ OMLAAG	Met deze toetsen kunt u in stappen van 10 door de afzonderlijke pagina's van de zenderlijst bladeren.
◀ ▶	SELECTE-REN	Beschikbaar bij DVB-S en DTV.- ALLE: alle zenders worden weergegeven;- DTV: alleen digitale tv-zenders worden weer-gegeven;- RADIOLIJST: alleen radiozenders worden weergegeven.- GEGEVENS: alleen gegevens worden weer-gegeven.- HD: alleen HD-zenders worden weergegeven.- GRATIS: alleen de vrij te ontvangen zenders worden weergegeven;- VERSLEUTELD PROGRAMMA: alleen de gecodeerde zenders worden weergegeven;- Satelliet: Alle zenders worden weergegeven die door de geselecteerde satelliet worden uitgezonden.

9. Mediaspeler

Als u een USB-opslagmedium op uw lcd-tv aansluit, kunt u foto's, muziek, video's of tekst weergeven. De ondersteunde bestandsformaten vindt u in de technische specificaties achteraan in dit document.

OPMERKING!

Mogelijk zijn bepaalde typen USB-apparaten niet compatibel met deze lcd-tv.

Sluit het USB-apparaat rechtstreeks aan. Gebruik geen aparte kabel, omdat daardoor compatibiliteitsproblemen kunnen ontstaan.

Koppel het USB-apparaat niet los terwijl nog een bestand wordt weergegeven. Let er vooral op dat het USB-apparaat niet snel na elkaar in en uit wordt geplugd.

9.1. Toegang tot de mediaspeler

▶ Sluit het USB-apparaat aan op de USB-poort op de zijkant van het toestel.
Druk op de toets SOURCE (op de afstandsbediening) of INPUT (op het toestel) en selecteer met ▲ ▼ de signaalbron MEDIA.
▶ Bevestig de keuze met OK.
U kunt ook op de toets MEDIA van de afstandsbediening drukken om de medi- aspeler te openen.

9.2. Hoofdmenu van de mediaspeler

Zodra u, zoals hiervoor beschreven, via USB toegang heeft gekregen tot de media-speler, komt u in het hoofdmenu.

▶ U kunt kiezen uit de volgende opties:

• FOTO - voor de weergave van fotobestanden
• MUZIEK - voor de weergave van muziekbestanden
• FILM - voor de weergave van videobestanden
• TEKST - voor de weergave van tekstbestanden

▶ Selecteer met ◀ ▶ het gewenste menu en bevestig de keuze met OK.
▶ Selecteer nu de bron (bijv. een USB-stick of een netwerk) van waaruit u de bestanden wilt afspelen.

In het menu voor het resp. medium FOTO, MUZIEK, FILM, TEKST kunt u met behulp van de rode toets een object wissen.

U kunt de mediaspeler verlaten door op de toets SOURCE (op de afstandsbedie- ning) of INPUT (op het toestel) te drukken en een andere bron te selecteren of door op EXIT te drukken om terug te gaan naar de vorige gebruikte bron.

9.3. Foto's weergeven

Als u in het hoofdmenu FOTO selecteert, worden de beschikbare beeldbestanden gefilterd en weergegeven op het beeldscherm.

▶ Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met ◀ ▶ ▲ ▼ eerst de map selecteren en deze vervolgens openen met OK.
▶ Selecteer met ◀ ▶ ▲ ▼ eerst de foto die u wilt weergeven. Druk op OK om de foto weer te geven.
▶ Met de toets OK kunt u verdere opties kiezen. Bevestig elke gekozen optie met OK.

• AFSPELEN/PAUZE: de diashow van alle foto's starten/onderbreken.
• VORIGE/VOLGENDE: vorige/volgende foto weergeven.
• STOP: weergave van de diashow stoppen.
• REPEAT ALL: Stel een herhaling van de diashow in
• MUZIEK: achtergrondmuziek in-/uitschakelen
• AFSPEELLIJST: geeft de weergavelijst van de foto's aan
• INFO.: laat informatie van de weergegeven foto zien.

- DRAAIEN/draait de gekozen foto 90 graden links-/rechtsom.

• INZOOMEN/UITZOOMEN: vergroot/verkleint de weergegeven foto

• BEWEEG ZICHT: wanneer u met behulp van de zoomfunctie de weergave heeft vergroot, kunt u met de navigatietoetsen ◀ ▶ ▲ ▼ de niet-zichtbare gebieden kiezen

• Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening.
  Druk op de toets EXIT om terug te gaan naar het vorige menu.

9.4. Muziek weergeven

Wanneer u MUZIEK selecteert in het hoofdmenu, worden de beschikbare muziekbestanden gefilterd en weergegeven op het beeldscherm.

▶ Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met ◀ ▶ ▲ ▼ eerst de map selecteren en deze vervolgens openen met OK.
▶ Selecteer met ◀ ▶ ▲ ▼ eerst het muzieknummer dat u wilt afspelen. Druk op OK om het muzieknummer te starten.
Met de toets OK kunt u verdere opties kiezen. Bevestig elke gekozen optie met OK.

• AFSPELEN/PAUZE: weergave van de muziektitel starten/onderbreken
• FB/FF: snel achteruit/vooruit
• VORIGE/VOLGENDE: vorige/volgende muziektitel weergeven
• STOP: afspelen van de muziektitel stoppen
• REPEAT ALL: een herhaling van de titels instellen
• GELUID UIT...: geluidsweergave uitschakelen
• AFSPEELLIJST: geeft de weergavelijst van de muziektitels aan
• INFO.: laat de informatie van de afgespeelde titel zien
• GA NAAR TIJD: titel vanaf een bepaald tijdstip starten

- Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening.

Druk op de toets EXIT om terug te gaan naar het vorige menu.

9.5. Video's afspelen

Als u in het hoofdmenu FILM selecteert, worden de beschikbare videobestanden gefilterd en weergegeven op het beeldscherm.

▶ Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met ◀ ▶ ▲ ▼ eerst de map selecteren en deze vervolgens openen met OK.
▶ Selecteer met ◀ ▶ ▲ ▼ eerst de video die u wilt afspelen. Druk op OK om de video te starten.
▶ Met de toets OK kunt u verdere opties kiezen. Bevestig elke gekozen optie met OK.

• AFSPELEN/PAUZE: weergave van de video starten/onderbreken
• FB/FF: snel achteruit/vooruit
• VORIGE/VOLGENDE: vorige/volgende video weergeven
• STOP: afspelen van de video stoppen
• CHARSET: Tekstformaat voor ondertiteling instellen
• REPEAT ALL: de herhaling van de video instellen.
• STELL A IN: herhaalt een bepaald fragment van een video
• AFSPEELLIJST: geeft de afspeellijst van de video's weer
• INFO.: laat de informatie over de weergeven video zien.

- LANZAAM: vertraagde weergave

- STAP VOORUIT: beeld voor beeld afspelen

• GA NAAR TIJD: video vanaf een bepaald tijdstip starten
• INZOOMEN/UITZOOMEN: vergroot/verkleint de weergegeven foto
• BEELDFORMAAT: Beeldformaat wijzigen
• BEWEEG ZICHT: wanneer u met behulp van de zoomfunctie de weergave heeft vergroot, kunt u met de navigatietoetsen ◀ ▶ ▲ ▼ de niet-zichtbare gebieden kiezen

- Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening.

Druk op de toets EXIT om terug te gaan naar het vorige menu.

9.6. Tekst weergeven

Wanneer u in het hoofdmenu TEKST selecteert, worden de beschikbare bestanden gefilterd en weergegeven op het beeldscherm.

▶ Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met ◀ ▶ ▲ ▼ eerst de map selecteren en deze vervolgens openen met OK.
▶ Selecteer met ◀ ▶ ▲ ▼ de tekst die u wilt weergeven. Druk op OK om de tekst weer te geven.
▶ Met de toetsen ◀ ▶ kunt u vooruit- en terugbladeren in het document.
Druk op de toets EXIT om terug te gaan naar het vorige menu.

In de tabel ziet u de huidige en de volgende uitzending voor de beschikbare stations.

Druk op de toets EPG om naar de programmagids te gaan.

▶ Kies met ◀ ▶ een zender.

▶ Kies met ◀ ▶ een dag.

▶ Blader met ▲ ▼ resp. ◀ ▶ door de uitzendingen.

OPMERKING!

De weergegeven programma-informatie wordt opgesteld door de omroepen. Als er geen programma-informatie wordt weergegeven, betekent dit niet dat er iets mis is met uw lcd-tv.

De volgende tabel toont de opties voor de PROGRAMMFÜHRER

Toets Invoer	Functie
Groene toets [INTRO]	HERINNEREN	Hiermee neemt u de geselecteerde uitzending in het tijdschema op. Zodra het geprogram- meerde tijdstip wordt bereikt, schakelt het toe- stel automatisch over naar de geprogrammeer- de uitzending.Een herinnering voor de huidige uitzending is niet mogelijk. Maak hier een keuze uit een een- malige (A), een dagelijkse (D) of een wekelijk- se (W) herinnering. Bij de instelling Ⓧ wordt op het geprogrammeerde tijdstip een herin- nering weergegeven zonder dat automatisch wordt omgeschakeld.
Gele toets [REPEAT]	VORIGE DAG	Het programma van de vorige dag wordt weer- gegeven. Dit is alleen mogelijk tot aan de hui- dige dag. Het programma in het verleden wordt niet weergegeven.
Blauwe toets [A-B]	VOLGENDE DAG	Het programma van de volgende dag wordt weergegeven.
▲▼◄►	BEWEEG ZICHT	Met de navigatietoetsen navigeert u binnen de programmagids.
INFO	DETAILS	Geeft een gedetailleerde beschrijving van het gemarkeerde programma weer (indien be- schikbaar).Druk nogmaals op de toets om de beschrijving te verwijderen.
OK	OK	Bevestig de keuze of de instelling.

11. De dvd-modus

In de dvd-modus wordt de ingebouwde dvd-speler aangestuurd.

11.1. Van de tv- naar de dvd-modus schakelen

Met de toets SOURCE (op de afstandsbediening) of INPUT (op het toestel) kunt u de lijst met bronnen oproepen.
▶ Met de pijltoetsen ▼▲ gaat u naar DVD.
▶ Bevestig uw keuze met de toets OK.
- Om terug te keren naar de TV-modus, herhaalt u dit proces en selecteert u in plaats van DVD de optie ANTENNA, KABEL of SATELLIET, afhankelijk van het binnenkomende antennesignaal.

11.2. Dvd plaatsen

LET OP!

De ingebouwde dvd-speler ondersteunt uitsluitend media met een diameter van 12 cm. Voorkom schade en plaats daarom geen media met een kleinere of grotere diameter in de dvd-sleuf.

De dvd moet met de bedrukte zijde naar achter (naar de achterzijde van de smart-tv) geplaatst worden.

Om een dvd in de dvd -lade te kunnen plaatsen, moet de smart-tv in de DVD-modus geschakeld zijn.

Plaats een dvd met de bedrukte zijde naar achter in de dvd-lade. Als het toestel in de DVD-modus staat, wordt de dvd automatisch herkend en naar binnen geleid. Op het beeldscherm verschijnt de melding LADEN gevolgd door SLUITEN. Normaal begint het afspelen daarna automatisch.

LET OP!

In bepaalde gevallen is het noodzakelijk om het afspelen handmatig te starten. Druk daarvoor op de toets ▶ II .

11.3. Knopfuncties

11.3.1. Bijzondere melding op het scherm

Als u een functie selecteert die niet beschikbaar is op het geplaatste medium of in de huidige modus, verschijnt het hiernaast weergegeven teken voor ongeldige functies op het scherm. Dit teken verdwijnt na enkele seconden weer.

11.3.2. Afspelen

Druk op de toets ▶ II om de weergave te starten resp. te onderbreken. U kunt de weergave hervatten door nogmaals op de toets ▶ II te drukken.

11.3.3. Stop

Druk eenmaal op ■ om de weergave te stoppen. In deze modus kunt u de weergave vanaf hetzelfde punt hervatten met ▶.
Druk nogmaals op ■ om de dvd definitief te stoppen. Het toestel bevindt zich nu in de stopmodus.

11.3.4. Overslaan (Skip)

Druk tijdens het afspelen op de toets ◀◀ of ▶▶ om vooruit of achteruit te gaan (voor dvd's: van hoofdstuk naar hoofdstuk of anders van titel naar titel).

LET OP!

Houd er rekening mee dat bij veel dvd's de titels/hoofdstukken vóór de start van de eigenlijke film (licentiegegevens) niet kunnen worden overgeslagen.

11.3.5. Snel vooruitspoelen

Druk tijdens de weergave op de toets ◀ of ▶ om snel door of terug te spoelen. Door deze enkele keren in te drukken, kunt u de snelheid verhogen: 2x > 4x > 8x > 16x > 32x. Door nogmaals op de toets te drukken of met ▶ keert u terug naar de normale afspeelsnelheid.

11.3.6. GOTO (Direct zoeken)

Met de toets GOTO kunt u rechtstreeks een hoofdstuk, een titel of een tijd kiezen. Telkens wanneer u op de toets drukt, wijzigt de keuze. De weergave begint op de gekozen positie.

U kunt een titel ook rechtstreeks met de cijfertoetsen invoeren zonder eerst op GOTO te drukken. De weergave begint direct op de gekozen positie.

11.3.7. Dvd

▶ Een keer op GOTO drukken: Voer het gewenste hoofdstuk binnen de titel in.
Twee keer op GOTO drukken: Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie U:MM:SS.
Drie keer op GOTO drukken: Voer de gewenste tijd binnen het hoofdstuk in. Gebruik hiervoor de notatie U:MM:SS.

11.3.8. Audio-cd/vcd

Een keer op GOTO drukken: DISC GO TO – Voer de gewenste tijd op de cd in. Gebruik hiervoor de notatie MM:SS.
Twee keer op GOTO drukken: TRACK GO TO – Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie MM:SS.
Drie keer op GOTO drukken: SELECT TRACK – Voer het nummer van de gewenste titel in.
U kunt het nummer van de titel ook rechtstreeks invoeren zonder eerst op GOTO te drukken.

11.3.9. MP3/WMA

▶ Een keer op GOTO drukken: Voer de gewenste titel in (drie posities; eventueel beginnen met "0" of "00").
U kunt het nummer van de titel ook rechtstreeks invoeren zonder eerst op GOTO te drukken.
Twee keer op GOTO drukken: Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie MM:SS.

11.3.10. Xvid

▶ Een keer op GOTO drukken: Voer de gewenste titel in.
Twee keer op GOTO drukken: Voer de gewenste tijd binnen de titel in.

11.3.11. D.DISP (Weergave van tijd)

Met de toets D.DISP kunt u tijdens de weergave door herhaald indrukken na elkaar de verstreken en resterende tijd weergeven. Bij iedere druk op de toets ziet u de betreffende melding op het scherm:

Dvd: TITLE ELAPSED > TITEL BLIJVEN > HOOFDSTUK VERSTREKEN > HOOFDSTUK BLIJVEN -> WORDT UIT

Cd/VCD/Xvid: SINGLE VERSTREKEN > ENKELE BLIJVEN > TOTAAL VERSTREKEN > TOTALE BLIJVEN

MP3/WMA: Geeft weergavestatus en geluidsniveau aan.

11.3.12. REPEAT (herhalen)

Druk tijdens het afspelen op de gele toets [REPEAT]. Op het scherm verschijnt het herhalingssymbool en, na elke druk op de toets, het te herhalen gedeelte (deze melding verdwijnt na enkele seconden):

Dvd: CHAPTER > TITLE > ALLE

Audio-cd: TRACK > ALLE

Mp3/WMA/VCD: FOLDER > SINGLE > REPEAT ONE > REPEAT FOLDER

11.3.13. PROGRAM (afspeelvolgorde)

Met de programmeerfunctie kunt u tot 20 hoofdstukken (dvd) of titels (audio) afspelen in een door uzelf vastgelegde volgorde.

Bij mp3-opslagmedia is programmeren niet mogelijk.

U stelt als volgt de volgorde in:

Druk op de rode toets PROGRAM. Op het beeldscherm verschijnt een tabel met programmalocaties. In de kopregel van de tabel wordt het aantal titels weergegeven.
▶ Voer met de cijfertoetsen van de afstandsbediening de gewenste titel (TT) voor de programmalocatie 01 in. Getallen van één cijfer laat u voorafgaan door een 0.
Bij dvd's voert u nu tevens het gewenste hoofdstuk (CH) in.

De cursor springt naar programmalocatie 02.

Stel desgewenst op dezelfde manier nog andere programmalocaties in.

Lijst starten

Zodra u de eerste programmalocatie heeft ingevoerd, verschijnt onderaan het menu de optie Starten.
- Gebruik de pijltoetsen om met de cursor naar de optie Start te gaan en druk op OK. De geprogrammeerde lijst wordt gestart. Met de rode toets PROGRAM kunt u de lijst weer oproepen.
Druk tijdens het afspelen tweemaal op ■ STOP om de lijst te verwijderen.

11.3.14. A-B (A-B herhaling)

Met de A-B herhaling kunt u het begin en het einde van een gewenst fragment vastleggen om het fragment te herhalen.

Druk op de blauwe toets A-B om het beginpunt "→ A" voor het herhalen van een bepaald fragment vast te leggen.
Druk opnieuw op de blauwe toets A-B om het eindpunt vast te leggen. Op het beeldscherm wordt "AB" weergegeven. Het fragment tussen de punten A en B wordt als lus herhaald.
Druk een derde keer op de toets A-B om de A-B-herhalingsfunctie uit te schakelen.

11.3.15. LANG (Audio-instelling (taal))

Druk enkele keren op LANG om een andere, op de dvd beschikbare audio-instelling (bv. 2-kanaals geluid of 5.1-kanaals geluid) of de gesproken taal te selecteren. De aanpassing werkt direct en hoeft niet te worden bevestigd.

LET OP!

Deze functie is op een aantal dvd's niet aanwezig.

11.3.16. Dvd-menu's weergeven

Met de toetsen TITLE en D.MENU roept u de op de dvd beschikbare menu's op. Gewoonlijk wordt met de toets D.MENU het hoofdmenu opgeroepen en met de toets TITLE het titelmenu. Met de pijltoetsen gaat u naar de verschillende opties in de dvd-menu's. Bevestig uw keuze telkens met OK.

LET OP!

Welke menu's bij welke opdracht worden weergegeven, kan per dvd verschillen.

11.4. Navigeren op mp3- en jpeg-media

Op mp3- en jpeg-media kunnen de muziektitels of afbeeldingen, net als op een gegevensmedium, geordend zijn in mappen.

Plaats een afspeelmedium met mp3- of jpeg-bestanden. Op het beeldscherm wordt een menu weergegeven met de hoogste mappenstructuur.
Als het medium mappen bevat worden deze onder elkaar weergegeven.
Een MP3-titel wordt weergegeven met een MP3-symbool.
Het oppervlak van de actieve map of het actieve bestand wordt oranje gemarkeerd weergegeven. Op de bovenste regel staat het totale aantal titels in de map vermeld.
▶ Ga met de navigatietoetsen ▲▼ naar een map en bevestig met OK.
Open zo nodig eventuele submappen. In dat geval kunt u met de linker pijltoets ◀ of via de bovenste menuoptie terugkeren naar het bovenliggende menu.
Als u een titel wilt beluisteren of een afbeelding wilt bekijken, selecteert u deze en bevestigt u met ▶ II (PLAY) of OK.

11.4.1. Jpeg-afbeeldingen

Bij jpeg-afbeeldingen wordt aan de rechterkant van het menu een voorbeeld van de afbeelding weergegeven.

▶ Selecteer een afbeelding en bevestig met OK dat u de afbeelding groot wilt weergeven. Alle afbeeldingen in de actieve map worden na elkaar weergegeven, te beginnen met de geselecteerde afbeelding ("diashow").
- Door tijdens de weergave op de pijltoetsen ◀ te drukken, kunt u de afbeelding draaien.

Zeer grote afbeeldingen kunnen mogelijk niet worden weergegeven.

11.5. Menu SETUP in de DVD-modus

Druk in de DVD-modus kort op de toets D.SETUP. Op het beeldscherm wordt de hoofdpagina van het menu SETUP weergegeven. De volgende menu's zijn beschikbaar in de DVD-modus:

PAGINA ALGEMENE INSTELLINGEN PAGINA AUDIO INSTELLINGEN PAGINA DOLBY DIGITAL INSTELLINGEN PAGINA UITGEBREIDE INSTELLINGEN

11.5.1. Navigeren in de menu's

Kies met ▲ ▼ tussen de menu's. Het actieve menu heeft een oranje achtergrond. Met ◀ kiest u de menuopties en krijgt u de selectiepunten aan de rechterzijde te zien. De actieve instelling heeft een bruine achtergrond.
▶ U kunt de instelling wijzigen door met ▶ naar de rechterkant te gaan en met ◀ ▶ een andere optie te kiezen. Bevestig de keuze met OK.
▶ Met ◀ gaat u naar de menuselectie erboven.
Via D.SETUP kunt u het menu SETUP vanaf elk punt verlaten.

11.5.2. Menu: Pagina Algemene instellingen

TV Formaat

Hiermee stelt u het toestel in op het weergaveformaat van de televisie.

4:3 PAN SCAN: keuze voor televisietoestellen met 4:3-formaat. Bij het Pan Scan-formaat worden films in 16:9-formaat op volle hoogte weergegeven, beeldfragmenten aan de zijkanten worden afgesneden

-- Pagina Algemene inst. -- TV - display 16:9 OSD-taal DEU Schermbeveiliging Aan Hervatfunctie Aan

4:3 LETTER BOX: keuze voor televisietoestellen met 4:3-formaat. Bij het Letterbox-formaat worden films in 16:9-formaat verkleind tot beeldschermbreedte.

16:9: keuze voor televisietoestellen met 16:9-beeldformaat.

OSD taal

Hier kan de OSD-taal ("On-Screen-Display") worden ingesteld, dat wil zeggen de taal voor de menuweergave op het beeldscherm van het toestel.

De gekozen menutaal wordt meteen toegepast.

Schermbeveiliging

Als de screensaver geactiveerd is, wordt een beeldschermbeveiliging actief als er drie minuten lang niet op een toets is gedrukt (niet tijdens de weergave).

Laatste geheugen

Met deze functie markeert de DVD-speler de locatie waarop de laatste ingelegde DVD werd stopgezet. Als u dezelfde DVD opnieuw in de speler plaatst, wordt de weergave vanaf deze laatste plek voortgezet. De laatste positie op de DVD blijft behouden, ook als u het toestel uitschakelt.

11.5.3. Menu: Pagina Audio instellingen

Selecteer de menuoptie PAGINA AUDIO INSTELLINGEN om de geluidsmodus in te stellen.

Downmix

Als u de analoge uitgang gebruikt, kunt u de opties hiervoor in dit menu instellen.

SURROUND: selecteer deze instelling als u audio in Surround wilt afspelen.

-- Pagina audio-inst. -- Luidsprekerinstellingen

STEREO: er wordt stereogeluid weergegeven. Kies deze instelling als het geluid via slechts twee luidsprekers wordt weergegeven.

11.5.4. Menu: Pagina Dolby Digital instelling

Dynamisch

Het Dolby Digital geluidsformaat ondersteunt een dynamische instelling waarmee de verschillen in geluidsvolume tussen harde en zachte passages kunnen worden ingesteld met negen instellingen, van UIT tot FULL.

UIT: het geluid blijft ongewijzigd: luide passages en bastonen worden hard weergegeven en zachte stukken zacht ("bioscoopgeluid"). Deze instelling is alleen geschikt voor situaties waarin niemand er last van heeft.

-- Dolby-Digital-instellingen -- Dynamisch

FULL: Het verschil in geluidssterkte wordt minimaal. De luide passages worden zachter en zachte passages luider. Deze instelling is bijvoorbeeld geschikt voor 's nachts.

- Om de instelling te wijzigen gaat u met ▶ naar de schaal aan de rechterkant en selecteert u met ▼ of ▲ de gewenste waarde. Bevestig de keuze met OK.

11.5.5. Menu: Pagina Uitgebreide instellingen

TV Systeem

Kies hier de kleurenstandaard van uw televisie:

PAL: in veel Europese landen het gebruikelijke kleurensysteem.

MULTI: automatische instelling van de TV-norm.

NTSC: in Noord-Amerika gebruikelijk kleurensysteem.

-- Voorkeurspagina -- TV-type PAL Audio DUI Ondertitels DUI Discmenu DUI Ouderlijk Wachtwoord Standaard

Audio

Hiermee wordt vooraf het standaard taalspoor van de DVD ingesteld als de DVD meerdere taalsporen bevat.

Ondertiteling

Hier kunt u de standaardtaal instellen voor de eventuele ondertitels voor zover deze op de DVD beschikbaar zijn.

Discmenutaal

Hiermee selecteert u de taal van menu's op de DVD, voor zover deze op de DVD beschikbaar zijn.

Feeftijdregels

Hier stelt u de leeftijdsklasse voor DVD's in (kinderbeveiliging).

Sommige DVD's en CD's zijn voorzien van coderingssignalen voor beoordelingen die zijn geformuleerd door de Motion Picture Association. De acht vrijgaveklassen zijn:

1 KIND: ook geschikt voor kleine kinderen;
2 G: voor alle leeftijden;
3 (PG): aanbevolen vanaf 6 jaar met ouderlijk toezicht;
4 PG13: aanbevolen vanaf 12 jaar;
5 PGR: aanbevolen vanaf 16 jaar met ouderlijk toezicht;
6 R: niet voor jongeren onder de 16;
7 (NC17): niet voor jongeren onder de 18;
8 VOLWASSEN: alleen voor volwassenen.

Wanneer op een DVD bijvoorbeeld de beoordeling 7 (vanaf 18) of 8 (VOLWASSE-NEN) staat en u hebt het toestel ingesteld op één van de beoordelingen 1 t/m 6, dan wordt een mededeling weergegeven en moet het wachtwoord worden ingevoerd. Mogelijk zijn alleen delen van de DVD, dus bepaalde filmscènes, van één of meer beoordelingen voorzien.

Wacht woord

Hier kunt u het wachtwoord instellen om het kinderslot te ontgrendelen of te wijzigen.

▶ Bevestig de optie WIJZINGEN met OK.

OUDE WACHTWOORD: voer nu met de cijfertoetsen van de afstandsbediening het bestaande wachtwoord in. Dit bestaat uit exact vier cijfers. Als nog geen wachtwoord is ingesteld moet het door de fabriek ingestelde wachtwoord 123456 worden ingevoerd. Als u het juiste wachtwoord hebt ingevoerd, wordt het volgen-de invoerveld geactiveerd.

NEW PASSWORD: Voer nu met de cijfertoetsen van de afstandsbediening een getal van vier cijfers in. De markering verspringt naar het volgende veld.

BEVESTIGEN WACHTW: Voer nogmaals het getal van vier cijfers in.

Druk op OK om het nieuwe wachtwoord te bevestigen.

Als u het nieuwe wachtwoord vergeten bent, voert u het masterwachtwoord 4711 in.

Fabrieksinstelling

Bevestig TERUGZETTEN tweemaal met OK om de fabrieksinstellingen te herstellen.

OPMERKING!

Houd er rekening mee dat een gewijzigd wachtwoord niet wordt hersteld!

12.Problemenoplossen

Storing Oplossing
Geen beeld en geluid.	• Controleer of het netsnoer correct is aangesloten op het stopcontact en op het toestel.• Controleer of de signaalontvangst op TV is ingesteld.
Er is geen beeld van AV.	• Controleer of contrast en helderheid correct zijn ingesteld.• Controleer of alle externe apparaten correct zijn aangesloten.• Controleer of de juiste AV-bron is geselecteerd.
Er is geen geluid.	• Controleer of het volume niet op de laagste stand staat.• Controleer of de dempfunctie is ingeschakeld. Druk daarvoor op de toets linksboven op de afstandsbediening (de toets met het doorgestreepte luidsprekersymbool).• Controleer of er een hoofdtelefoon is aangesloten.• Wanneer u een satellietontvanger of een dvd-speler op het toestel heeft aangesloten met behulp van een SCART-kabel, moet u controleren of de kabel goed in de aansluiting zit.
Er is geen beeld of geluid. Er is echter wel ruis te horen.	• De ontvangst kan slecht zijn. Controleer of de antenne is aangesloten.
Het beeld is niet duidelijk.	• De ontvangst kan slecht zijn.• Controleer of de antenne is aangesloten.
Het beeld is telicht of te donker.	• Controleer de instellingen van contrast en helderheid.
Het beeld is niet scherp.	• De ontvangst kan slecht zijn.• Controleer of de antenne is aangesloten.• Controleer de instellingen van scherpte en ruisonder-drukking in het menu BEELD.
Er wordt een dubbel of drievoudig beeld weergegeven.	• Controleer of de antenne correct is gericht.• Mogelijk wordt het signaal weerkaatst door bergen of gebouwen.
Het beeld ver-toont ruis.	• Er kan interferentie van auto's, treinen, lijnen, TL-verlichting etc. aanwezig zijn.• Mogelijk is er sprake van interferentie tussen de antenne-en stroomkabel. Leg de kabels verder uit elkaar.
Er zijn strepen zichtbaar op het scherm of de kleuren verbleken.	• Is er sprake van interferentie door een ander apparaat?• Zendantennes van radiostations of antennes van zendamateurs en draagbare telefoons kunnen ook interferentie veroorzaken.• Gebruik het toestel zo ver mogelijk uit de buurt van het apparaat dat de storing mogelijk veroorzaakt.
De bedie-ningstoetsen van het toestel werken niet	• Mogelijk is het kinderslot geactiveerd.
De afstandsbedie-ning werkt niet.	• Controleer of de batterijen in de afstandsbediening leeg zijn of onjuist geplaatst zijn.• Controleer of er eventueel sprake is van sterke lichtinstra-ling bij het sensorvenster.
De disk gaat niet draaien, hoewel ▶ (PLAY) inge-drukt is, of stopt direct weer	• Is de disk met het label naar achter geplaatst?• Controleer of de disk beschadigd is door een andere disk te gebruiken. Veeg de disk, als deze vuil is, voorzichtig af met een zachte, droge doek, vanuit het midden naar de rand toe.• Dvd: heeft de dvd de juiste regiocode (2)?• Er heeft zich condens gevormd. Laat het apparaat één tot twee uur rusten zodat het kan drogen.

12.1. Heeft u verder nog ondersteuning nodig?

Als u uw probleem niet heeft kunnen oplossen aan de hand van de suggesties in de voorgaande paragrafen, kunt u contact met ons opnemen. Wij verzoeken u de volgende informatie bij de hand te houden:

• Welke externe apparaten zijn aangesloten?
• Welke meldingen verschijnen op het beeldscherm?
• Tijdens welke bedieningsstap is het probleem opgetreden?
• Welke stappen heeft u al ondernomen om het probleem op te lossen?
  Geef ons uw klantnummer door als u dit al heeft.

12.2. Pixelfouten bij lcd-tv's

Ondanks het gebruik van de modernste productiemethoden kunnen vanwege de zeer complexe techniek in zeldzame gevallen enkele of meerdere pixels uitvallen. Bij actieve-matrix TFT-schermen met een resolutie van 1366 x 768 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 3,1 miljoen aansturingselementen gebruikt. Door dit zeer grote aantal transistoren en het daarmee gepaard gaan-de, uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels of afzonderlijke subpixels.

5 Pixel 5 Pixel Zeilen Pixel blau grün Sub-Pixel rot

Pixelfoutklasse	Fouttype 1continu ver-lichte pixel	Fouttype 2continu zwartepixel	Fouttype 3defecte subpixel
			verlicht zwart
0	0		0	0
I	1		1	1 2
			1	3
			0	5
II 2 2 5			5-n*	0
			0	2xn*
				10
III 5 15 50			50-n*	0
			0	2xn*
				100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^*=1,5

Het toegestane aantal fouten van het voornoemde type wordt in iedere foutklasse uitgedrukt per miljoen pixel en moet dan worden omgerekend naar de toepasselijke fysieke schermresolutie.

Dit toestel voldoet aan de Europese norm ISO 9241-307 Klasse II (pixelfoutklasse).

12.3. Reiniging

De levensduur van de lcd-tv kan worden verlengd door de volgende maatregelen in acht te nemen:

WAARSCHUWING!

Koppel vóór het reinigen altijd de netstekker en alle aansluitkabels los.

• Op de hoogglanzend afgewerkte behuizing is een folie aangebracht om het tv-toestel te beschermen tegen krassen. Verwijder de folie nadat u het tv-toestel correct heeft opgesteld.
• Als de hoogglanzende laklaag vuil wordt, neemt u eerst het stof af. Veeg het toestel vervolgens zachtjes af met een schoonmaakdoek. Als u niet eerst het stof afneemt of te krachtig over de laklaag veegt, kunnen er krassen ontstaan.
• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Let erop dat er geen waterdruppels achterblijven op de lcd-tv. Water kan blijven-de verkleuringen veroorzaken.
• Voorkom schade aan het toestel door te vermijden dat water in het toestel kan binnendringen.
• Stel het beeldscherm niet bloot aan fel zonlicht of ultraviolette straling.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de lcd-tv te transporteren.

LET OP!

De behuizing van het beeldscherm bevat geen onderdelen die moeten worden gereinigd of onderhouden.

13. Afvoer

Verpakking

Dit toestel is verpakt om het tijdens transport te beschermen tegen beschadiging. De verpakking bestaat uit materialen die milieuvriendelijk kunnen worden afgevoerd en vakkundig kunnen worden gerecycled.

Toestel

Afgedankte apparatuur mag niet met huishoudelijk afval worden afgevoerd. Volgens richtlijn 2012/19/EU moet oude apparatuur aan het einde van de levensduur volgens voorschrift worden afgevoerd. Hierbij worden de bruikbare grondstoffen in het toestel voor recycling gescheiden waarmee de belasting van het milieu wordt beperkt. Lever het afgedankte toestel voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw gemeente.

Batterijen

Lege batterijen horen niet bij het huisvuil! U moet batterijen en accu's inleveren op een inzamelpunt voor lege batterijen.

Aansluitingen
	Antenneaansluiting(analoog TV, DVB-T of DVB-C)
	Satellietaansluiting
	1x USB-aansluiting
	Common Interface (CI+)-sleuf
	Video
	1x HDMI In met HDCP-decodering
	1x SCART
	1x VGA (15-pens D-Sub)
	AV In(adapter 3,5 mm klinkstekker naar tulp)
	YPbPr In (YUV)(adapter 3,5 mm klinkstekker naar tulp)
	Audio
	Stereo Audio-In voor AV, YPbPr (YUV) (adapter 3,5 mm klinkstekker naar tulp)
	PC Audio In (3,5 mm klinkstekker)
	Hoofdtelefoonaansluiting (3,5 mm klinkstekker)
	Digitale audio-uitgang (SPDIF) (coaxiaal)

Stations / opslagmedia
Stations USB, Common Interface;	Disk
Ondersteunde formaten via USB2	Foto: BMP, JPG, JPEG, PNG
	Muziek: MP3, FLAC, OGG
	Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP
	Tekst: TXT
Ondersteunde opslagcapaciteit USB max. 1 TB
Ondersteunde formaten via DVD2	Foto: JPG
	Muziek: MP3, WMA
	Film: MPEG 1/2/4, Xvid, AVI
	Tekst: TXT
Compatibele schijfformaten cd, h	dcd, dvd video, dvd+r/rw, dvd-r/rw, cd-r/rw, audio-cd
Laservermogen DVD-speler Klasse 1 - laserproduct
Let op!Er zijn tegenwoordig vele soorten, deels niet gestandaardiseerde, cd-op-namemethoden en kopieerbeveiligingen en daarnaast verschillende soorten blanco cd-r's en cd-rw's. In een enkel geval kunnen daardoor leesfouten of vertragingen optreden. Dit is geen defect van het appa- raat.Let bij het afspelen van audio-cd's op de opdruk

Afstandsbediening
Communicatiemethode Infrarood
Led-klasse 1
Type batterijen 2x 1,5V AAA
Afmetingen / omgevingstemperatuur
Omgevingstemperatuur +5 °C - +35 °C
Maximale relatieve luchtvoch-tigheid	20% - 85%
Afmetingen zonder voet (B x H x D)	ca. 440 x 269 x 53 mm
Afmetingen met voet (B x H x D) ca. 440 x 299 x 140 mm
Gewicht zonder voet ca. 2,4 kg
Gewicht met voet ca. 2,6 kg
Wandmontage Vesa-norm, gatafstand 100 x 100 mm	3

CE

14.1. Productgegevensblad

Conform verordening 1062/2010

Opgenomen vermogen in stand-by: 0,40 W

Vermogensopname in uitgeschakelde toestand: ---

Fysieke resolutie:

1366

X

DE

NL

FR

IT

15. Colofon

Copyright © 2016

Alle rechten voorbehouden.

Deze gebruiksaanwijzing is auteursrechtelijk beschermd.

Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toestemming van de fabrikant is verboden

Het copyright berust bij de firma:

Medion AG

Am Zehnthof 77

D-45307 Essen

Duitsland

De handleiding kan via de servicehotline worden nabesteld en is beschikbaar om te worden gedownload via de Service Portal www.medionservice.de.

U kunt ook de bovenstaande QR-code scannen om de handleiding via de Service Portal naar uw mobiele toestel te downloaden.

16. Index

A

Aansluiten....11

Antenne 24

Apparaat met DVI 38

Apparaat met HDMI ....37

Camcorder....37

Digitale versterker 33

Dvd-/Blu-ray-speler....34

Dvd-recorder....35

Hoofdtelefoon 33

Ontvanger 35

PC 38

Soundbar/Surround-installatie......33

Videorecorder 35

Voeding....24

A-B-herhaling....65

Afstandsbediening ....18

Afvoer 75

Antenne 23

Apparaat met HDMI 37

Apparaten aansluiten 33

B

Batterijen....12, 22

Bediening....28

Beeld 49

Beeldinstellingen....28

Bron kiezen 30

C

Colofon....80

Common Interface 23

Configuratie....53

D

DVD-modus....62

E

Eerste installatie 24, 54

Eerste keer installeren ....24, 54

G

Gebruiksveiligheid 6

Gekleurde toetsen ....31

Geluid 50

Geluidsinstellingen....28

H

HD ready 4

|

Informatie weergeven 29

Inhoud van de verpakking 5

L

Lijst met favorieten 29

M

Mediaspeler....56

Menu

Afbeelding 49

Blokkeren....52

Geluid 50

Kanaal 40

Opties....53

Tijd 51

Montage 22

0

Omgevingstemperatuur......10

Ontvanger 35

Opmerkingen over conformiteit .....14

Overzicht van het toestel 15

Achterkant 16

Voorkant 15

P

Pixelfouten....73

Plaats van installatie 8

Plaats van opstelling 8

Problemen oplossen ....71

Productgegevensblad 79

Programmagids 61

R

Reinigen....74

Reparatie 10

S

Satelliet 26

Satelliet configuratie ......27, 46

Satellietsysteem....46

Satelliet......46

Transponder 48

Slot....52

Storing....71

Stroomvoorziening....11

T

Veiligheidsinstructies

Aansluiten 11

Gebruiksveiligheid 6

Plaats van opstelling 8

Stroomvoorziening....11

Voeding

aansluiten....24

Z

Zenderlijst 54

Zenderselectie....28

Sommaire
