GEBRUIKSAANWIJZING CD350 Exquisit

VEILIGHEIDSINSTRUCTIES Lees de veiligheidsinstructies aandachtig door. Indien de instructies niet zorgvuldig worden toegepast, kunnen er risico’s onstaan of kan er schade worden aangericht met als gevolg het vervallen van de volledige garantie. Het is aanbevolen om de veiligheidsinstructies te bewaren gedurende de gehele levensduur van de koelkast. Indien de koelkast wordt verkocht, dient men tevens de veiligheidsinistructies aan de nieuwe eigenaar te geven. WAARSCHUWING! – Let erop dat de ventilatieopeningen aan de bovenkant en zijkanten niet afgedekt worden. – Tijdens het reinigen van het vriesgedeelte geen gebruik maken van mechanische of elektrische hulpmiddelen om het ontdooingsproces te versnellen. – Indien de voedingskabel beschadigd is, dient deze door de fabrikant, zijn onderhoudspersoneel of door een gespecialiseerd vakman te worden vervangen om schade te voorkomen. – Wanneer de koelkast wordt afgedankt, dient dit volgens de landelijke wetgeving plaats te vinden. – Zorg dat het koelsysteem van de koelkast niet wordt beschadigd. Indien het koelsysteem wordt beschadigd:

• Geen vuur gebruiken.

• Vermijd vonken ― gebruik geen elektrische apparaten of verlichtingen.

• Ventileer onmiddelijk de ruimte waar de koelkast zich bevindt. – De koelkast dient uitsluitend voor het koelen en levensmiddelen gebruikt te worden. – Dit apparaat is niet geschikt voor de opslag van explosieve stoffen zoals aerosols met ontvlambaar drijfgas. – Het is verboden om benzine of andere ontvlambare stoffen op te slaan in de onmiddellijke omgeving van het apparaat. ELEKTRISCHE AANSLUITING – De koelkast moet op een geaard stopcontact aangesloten worden. De geaarde stekker waarmee het apparaat met het voedingsnet wordt verbonden, dient gemakkelijk bereikbaar te zijn. – INDIEN DE KOELKAST VOORZIEN IS VAN DE SPECIALE VOEDINGSKABEL, KAN DEZE ENKEL VERVANGEN WORDEN DOOR EEN GELIJKSOORTIGE KABEL DIE DOOR DE FABRIKANT WORDT GELEVERD.21

ERVARING VERVANGEN WORDEN. – GEBRUIK GEEN verlengkabels, adapters of hub. – De frequentie en de stroomtoevoer in uw huis moeten conform zijn aan de algemene richtlijnen van de koelkast zoals beschreven in het schema. – Bij het plaatsen van de koelkast moet gecontroleerd worden of de voedingskabel niet gekneld zlt en zodoende beschadigd wordt. Bij het plaatsen van eventuele zware objecten zoals bijvoorbeeld koelelementen, meubels of andere apparaten naast de koelkast, dient men ervoor te zorgen dat de voedingskabel niet bekneld raakt. Dit kan namelijk kortsluiting en brand veroorzaken. – Controleer of de stekker van de voedingskabel niet achter de koelkast gekneld zit of dat het op andere wijze beschadigd wordt. Een beschadigde stekker kan brand veroorzaken! – Waarschuwing! Verwijder nooit de afdekking van het binnenverlichting LED lampje. Wanneer er een defect is, neem dan contact op met onze klantenservice voor assistentie.

• ALS DE STEKKER VAN DE KOELKAST UIT HET HET STOPCONTACT WORDT GEHAALD, (BIJ SCHOONMAAK, VERPLAATSING, ENZ.), KAN HET APPARAAT NA 15 MINUTEN WEER AANGESLOTEN WORDEN.

• Het is verboden om technisch beschadigde apparaten te gebruiken.

• Voordat men de koelkast schoonmaakt, dient deze uitgezet te worden en dient de stekker uit het stopcontact gehaald te worden.

• De koelkast mag niet door verbranding vernietigd worden.

• Plaats geen andere werkende elektrische apparaten (zoals magnetrons, haardrogers, strijkijzers, elektrische ketels of andere apparaten) boven op de koelkast want deze kunnen de plastic onderdelen ervan doen verbranden.

• Plaats geen borden met vloeistoffen, vazen met bloemen of andere vloeistofhouders op de koelkast.

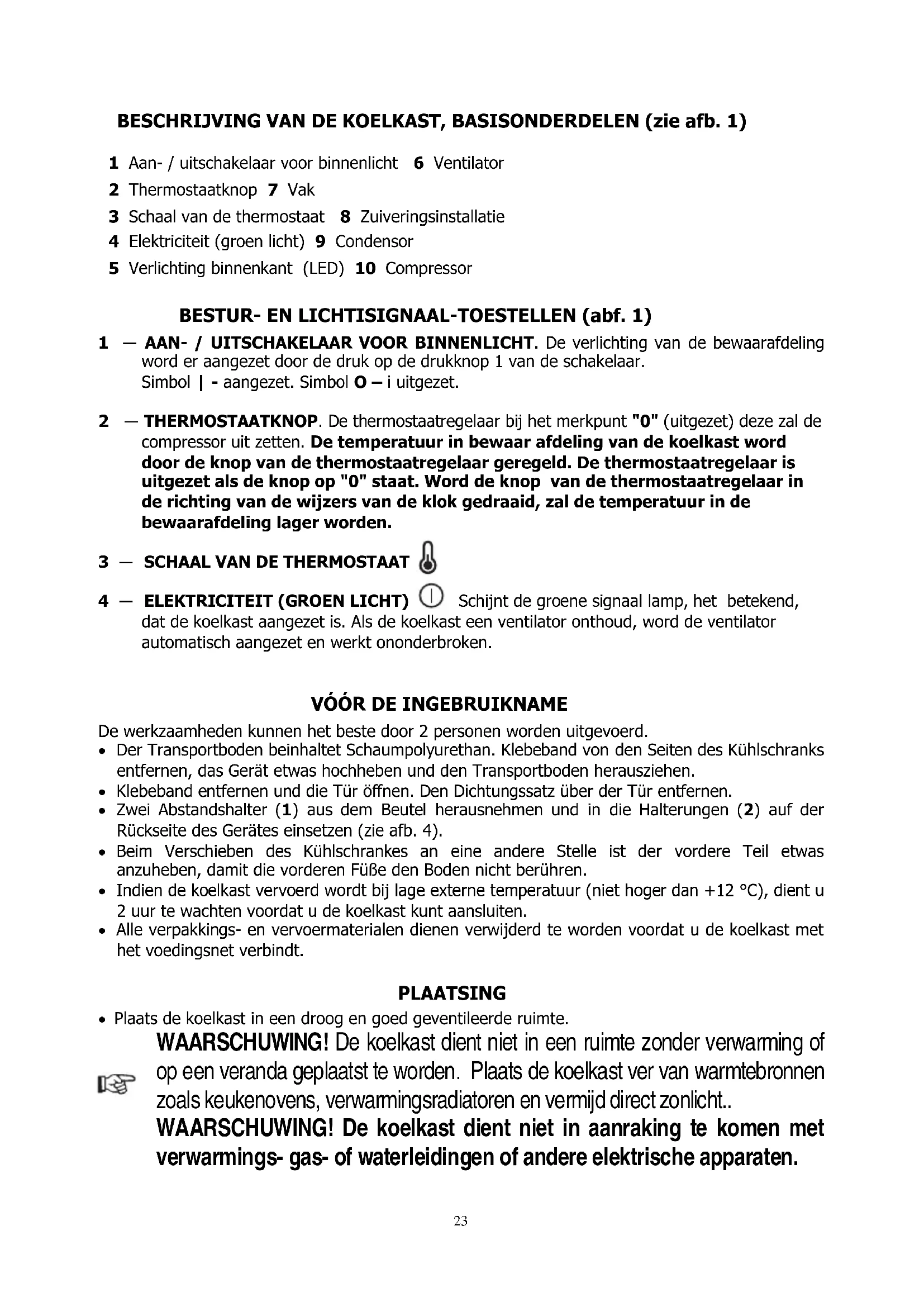

BESCHRIJVING VAN DE KOELKAST, BASISONDERDELEN (zie afb. 1) 1 Aan- / uitschakelaar voor binnenlicht 6 Ventilator 2 Thermostaatknop 7 Vak 3 Schaal van de thermostaat 8 Zuiveringsinstallatie 4 Elektriciteit (groen licht) 9 Condensor 5 Verlichting binnenkant (LED) 10 Compressor BESTUR- EN LICHTISIGNAAL-TOESTELLEN (abf. 1) 1 ― AAN- / UITSCHAKELAAR VOOR BINNENLICHT. De verlichting van de bewaarafdeling word er aangezet door de druk op de drukknop 1 van de schakelaar. Simbol | - aangezet. Simbol O – i uitgezet. 2 ― THERMOSTAATKNOP. De thermostaatregelaar bij het merkpunt "0" (uitgezet) deze zal de compressor uit zetten. De temperatuur in bewaar afdeling van de koelkast word door de knop van de thermostaatregelaar geregeld. De thermostaatregelaar is uitgezet als de knop op "0" staat. Word de knop van de thermostaatregelaar in de richting van de wijzers van de klok gedraaid, zal de temperatuur in de bewaarafdeling lager worden.

3 ― SCHAAL VAN DE THERMOSTAAT

4 ― ELEKTRICITEIT (GROEN LICHT) Schijnt de groene signaal lamp, het betekend, dat de koelkast aangezet is. Als de koelkast een ventilator onthoud, word de ventilator automatisch aangezet en werkt ononderbroken.

De werkzaamheden kunnen het beste door 2 personen worden uitgevoerd.

• Indien de koelkast vervoerd wordt bij lage externe temperatuur (niet hoger dan +12 °C), dient u 2 uur te wachten voordat u de koelkast kunt aansluiten.

• Alle verpakkings- en vervoermaterialen dienen verwijderd te worden voordat u de koelkast met het voedingsnet verbindt. PLAATSING

• Plaats de koelkast in een droog en goed geventileerde ruimte. WAARSCHUWING! De koelkast dient niet in een ruimte zonder verwarming of op een veranda geplaatst te worden. Plaats de koelkast ver van warmtebronnen zoals keukenovens, verwarmingsradiatoren en vermijd direct zonlicht.. WAARSCHUWING! De koelkast dient niet in aanraking te komen met verwarmings- gas- of waterleidingen of andere elektrische apparaten.24

• Let erop dat de ventilatieopeningen aan de bovenkant niet afgedekt worden– er moet een goede luchtventilatie rondom de koelkast verzekerd worden. Er dient een ruimte te zijn van minstens 10 cm tussen de bovenkant van de koelkast en eventuele andere meubels die boven het apparaat worden geplaatst. Indien deze aanbeveling niet wordt nageleefd, zal de koelkast meer stroom gebruiken en kan de compressor oververhit raken.

• Indien de koelkast in een hoek wordt geplaatst, dient er een ruimte van minstens 1 cm (afb. 2).

• De koelkast moet waterpas staan en moet de muur niet aanraken. Indien nodig, kan de hoogte van de koelkast door middel van de afstelpoot ingesteld worden: de voorkant van de koelkast stijgt als de afstelpoten met de klok mee gedraaid worden en daalt als deze tegen de klok in gedraaid worden. De deuren sluiten vanzelf als de koelkast ietwat naar achteren helt.

Deze werkzaamheden kunnen het beste uitgevoerd worden door 2 personen. U heeft van twee schroefsleutels Nr. 8 en Nr. 10 nodig en een Philips kruiskopschroevendraaier. Tijdens het wijzigen van de openingsrichting, mag de koelkast NIET in horizontale positie geplaatst worden. Volg onderstaande aanwijzingen in de volgorde waarin ze beschreven zijn. NOTE. Direction of door is not changeable in refrigerators with lockable doors. Voor koelkasten CD290-1004, CD350-1003, CD350-1313, FKU 290 G, CD351, KSCD 350.1, CD350-311, CD350-1D, CD350 (zie abf. 3): WAARSCHUWING! Zet de koelkast uit en haal de stekker uit het stopcontact.

1. De twee schroeven 7 uitdraaien en de bodembeugel 8 samen met de set sluitringen 6 op de

as en de bus 5 verwijderen.

2. De twee schroeven 7 losschroeven en de beugel 11 verwijderen.De deur 4 verwijderen.

3. Van de bovenste beugel de as 2 samen met de moer 1 en de sluitringen 3 losschroeven en

de volledige set vastschroeven aan de tegenovergestelde zijde van de deur.

4. Alvorens de deur te monteren, de deur 180° draaien en de bovenste as in de deur plaatsen.

5. De bevestigingschroeven 12 uit beide deuren losschroeven, de deurgrepen 13 verwijderen en

ze vastschroeven door gebruik te maken van de vrije schroefgaten op dezelfde zijde.

6. De bodemplaat 10 blijft op zijn plaats.

7. Eerst de as van de bodembeugel 8 in de deur plaatsen, daarna de beugel met de set

sluitringen en bussen aan de tegenovergestelde zijde monteren.

8. De beugel 11 aan de tegenovergestelde zijde van de kast vastschroeven.

Voor koelkasten CD350-2D, KS CD 350.2, CD350-1004, CD350-2 - met tween deuren (abf .5): WAARSCHUWING! Zet de koelkast uit en haal de stekker uit het stopcontact.

1. De twee schroeven 12 uitdraaien en de bodembeugel 13 samen met de set sluitringen 11 op

de as en de bus 10 verwijderen. De twee schroeven 12 losschroeven en de beugel 15 verwijderen.

2. De onderste deur 9 verwijderen. De bevestigingsschroeven 7 van de middelste beugel

uitdraaien. De middelste beugel 6 samen met de sluitringen op de as en de bus 5 verwijderen.

3. De bovenste deur verwijderen. Van de bovenste beugel de as 2 samen met de moer 1 en de

sluitringen 3 losschroeven en de volledige set vastschroeven aan de tegenovergestelde zijde van de deur.

4. De pluggen 18 verwijderen en naar de tegenovergestelde zijde van de kast verplaatsen.

6. Eerst de as van de middelste beugel in de bovenste deur plaatsen, daarna de beugel met de

set sluitringen en bussen aan de tegenovergestelde zijde van de kast monteren.

7. De onderste deur 180° draaien en vervolgens op de as van de middelste beugel plaatsen.

8. De bevestiginsschroeven 16 uit beide deuren losschroeven, de deurgrepen 17 verwijderen en

ze vastschroeven door gebruik te maken van de vrije schroefgaten op dezelfde zijde.

9. De bodemplaat 14 blijft op zijn plaats.25

10. Eerst de as van de bodembeugel 13 in de deur plaatsen, daarna de beugel met de set

sluitringen en bussen aan de tegenovergestelde zijde monteren.

11. De beugel 15 aan de tegenovergestelde zijde van de kast vastschroeven.

TEMPERATUUR INSTELLEN De temperatuur in het koelgedeelte wordt bediend door de thermostaatknop 2 (afb. 1) in de gewenste stand te draaien. De temperatuur wordt naast de thermostaatknop aangegeven. De temperatuur wordt op een schaal van 5 cijfers aangegeven. 0 = Compressor is uitgeschakeld. WAARSCHUWING! Elektriciteit is niet uitgeschakeld. 1 = hoogste temperatuur (laagste koeling) 5 = laagste temperatuur (hoogste koeling) Indien de levensmiddelen in het koelgedeelte te koud zijn, zet dan de thermostaatknop op stand 1, 2 of 3. Indien de levensmiddelen in het koelgedeelte niet voldoende worden gekoeld, zet dan de thermostaatknop op stand 3 of 5. Regel de gewenste temper atuur in de koelkast naar uw eigen wens en! DE TEMPERATUUR IN HET KOELGEDEELTE KAN IN HOGE MATE BEÏNVLOED WORDEN DOOR DE OMGEVINGSTEMPERATUUR, DE HOEVEELHEID LEVENSMIDDELEN DIE BEWAARD WORDEN EN DOOR DE REGELMAAT WAARMEE DE DEUR GEOPEND WORDT. ALS DE OMGEVINGSTEMPERATUUR LAAG IS, ZAL DE KOELKAST MINDER KOELEN. DE TEMPERATUUR IN DE KOELKAST KAN DAAROM STIJGEN. Gebruik de thermostaatknop om een lagere temperatuur in te stellen.

ONTDOOIEN VAN HET KOELGEDEELTE

De koelkast is voorzien van een automatisch ontdooi-systeem. IJsdruppels die zich op de achterwand van het koelgedeelte vormen, dooien wanneer de compressor niet in werking is en het dooiwater loopt weg via het afvoergootje naar het blad op de compressor waar het verdampt.

SCHOONMAAK EN ONDERHOUD

REINIG DE KOELKAST REGELMATIG. Vergeet niet om de stekker uit het stopcontact te halen voordat u ontdooit en de achterkant van de koelkast schoonmaakt.

• Vermijd dat de interne oppervlaktes en de plastic onderdelen in aanraking komen met vetten, zuren en sauzen. Reinig bij morsen onmiddelijk met warm zeepwater of afwasmiddel. Daarna afdrogen.

• Reinig de oppervlakte aan de binnenkant met warm zeepwater. U kunt ook afwasmiddel gebruiken. Droog de oppervlaktes binnen en buiten af.

• Verwijder stof aan de achterkant van de koelkast en de compressor minstens één keer per jaar. Gebruik hiervoor een zachte borstel, een elektrostatische doek of een stofzuiger.

• Gebruik voor de schoonmaak van de koelkast GEEN schoonmaakmiddelen die schurende of zure elementen of alcohol of benzeen bevatten.

• GEBRUIK GEEN doeken of sponsen met een ruwe oppervlakte.

Opmerkingen over het geluid. Tijdens de werking van de koelkast en bij het invriezen van de levensmiddelen, kunnen er verschillende soorten geluiden ontstaan. Dit is normaal en dit betekent niet dat er een storing is.

• Aangezien de koelvloeistof in het koelsysteem circuleert, onstaan er borrelende, suizende of druppelende geluiden.

• Er kunnen sterkere geluiden voor een korte periode onstaan zoals ploffen of klikken bij het aangaan van de compressor.

• De stekker aangesloten is maar de koelkast niet werkt en het aan/uit licht uitgeschakeld is. Controleer of er stroom in huis is. Controleer of de stekker op de juiste wijze in het stopcontact is gestoken.

• Het geluid neemt toe. Controleer of de koelkast rechtop en waterpas staat. Verstel hiertoe de poten aan de voorkant. Controleer of de koelkast geen andere meubels aanraakt, en of geen enkel deel van het koelingssysteem op de achterkant van de koelkast tegen de wand steunt. Laat de koelkast niet dichtbij andere meubels of muren staan. Controleer of de geluidstoename niet veroorzaakt wordt door flessen, blikjes of borden die in de koelkast elkaar aanraken.

• Er is water op de bodem van de koelafdeling. Controleer of het afvoergootje van het ondooingswater niet verstopt is. Reinig het afvoergootje met een daarvoor bestemd schoonmaakelement.

• Er is water onder de koelkast. De dampbak bevindt zich niet op de juiste manier op de compressor. Zet de bak bovenop de compressor.

• Bij het openen van de koelkast, gaat het deurrubber los. Het deurrubber is in aanraking gekomen met vette voedselresten (vet, stroop). Reinig het rubber en de behuizing met warm zeepwater of afwasmiddel en droog het af. Doe het deurrubber terug op zijn plaats.

• De temperatuur in de koelkast is gestegen, de pauses van de compressor zijn kort. Controleer of de deur van de koelkast goed afsluit, of de deur niet langer dan nodig geopend is gebleven om levensmiddelen te plaatsen of te verwijderen en of er niet veel warme levensmiddelen in de koelkast geplaatst zijn.

• Er is condensatie op de bovenkant van de koelkast. De vochtigheidsgraad van de omgeving is boven 60%. Ventileer de ruimte waar de koelkast zich bevindt en verwijder indien mogelijk de oorzaak van het vocht. VERVOER DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR SCHADE DIE BEROKKEND WORDT BIJ HET NIET RESPECTEREN VAN DE VERVOERAANWIJZINGEN.

• De koelkast dient uitsluitend in verticale positie te worden vervoerd.

• Tijdens het vervoer dient de koelkast beschermd te worden tegen alle weersomstandigheden (regen, sneeuw, vocht).

• De koelkast dient tijdens het vervoer stevig vastgezet te worden om verschuivingen en stoten te vermijden.

• Indien de koelkast niet in verticale positie wordt vervoerd, dient deze niet eerder dan na op z’n minst 4 uur op het voedingsnet te worden aangesloten. Indien deze tijd niet wordt gerespecteerd, zou de compressor buiten werking kunnen raken.27

RICHTLIJNEN m.b.t. MILIEU Dit symbool geeft aan dat dit product niet als huishoudafval mag worden behandeld. Het moet separaat opgehaald en gerecycled worden door het bijvoorbeeld naar containers met bovenvermeld symbool in daartoe bestemde afvalwerverkingscentra te brengen. Voor meer informatie over het recyclen van het product, kan men contact opnemen met de gemeentelijke dienst, de winkel waar u het product heeft gekocht of met de fabrikant. Indien u beslist het product te recyclen, zorg er dan voor dat dit niet door anderen gebruikt kan worden en vermijd hierdoor eventuele ongelukken Haal de stekker uit het stopcontact en verwijder de voedingskabel. Verwijder het deurrubber. Maak de deurvergrendeling ongedaan indien aanwezig. WAARSCHUWING! Demonteer de koelkast niet zelf. Laat dit door een recyclingsbedrijf doen. GARANTIE BEPALINGEN INDIEN U KOELKAST NIET OP DE GEWENSTE MANIER FUNCTIONEERT, CONTROLEERT U DAN EERST OF U DIT ZELF KUNT VERHELPEN. Indien u het probleem niet zelf kunt oplossen, neemt u dan telefonisch of schriftelijk contact op met de dichtsbijzijnde servicedienst. Geef altijd het koelkastmodel 1 en het serienummer 2 aan. Deze gegevens staan op het plaatje, dat zich op de linkerwand van het koelgedeelte bevindt.28
