Producttype	Wasmachine
Merk	Exquisit
Model	WA 6010 A plus
Wascapaciteit	6 kg
Maximaal centrifugetoerental	1000 toeren/min
Energieklasse	A+
Afmetingen (H x B x D)	85 x 60 x 55 cm
Gewicht	65 kg
Voeding	230 V / 50 Hz
Opgenomen vermogen	2000 W
Openingstype	Voorlader
Aantal programma's	15
Hoofdprogramma's	Katoen, Synthetisch, Fijnwas, Wol, Snel 30 min, Spoelen, Centrifugeren, Afpompen
Speciale functies	Uitgestelde start, Kinderslot, Stop met volle trommel, Voorwas
Weergave	LED met cyclusindicatoren
Geluidsniveau (wassen/centrifugeren)	56 dB / 76 dB
Waterverbruik per cyclus	45 L
Energieverbruik per cyclus	0,85 kWh
Onderhoud	Regelmatig filter en wasmiddellade reinigen
Veiligheid	Kinderbeveiliging, anti-overstroomsysteem
Onderdelen	Beschikbaar voor standaardcomponenten

Veelgestelde vragen - WA 6010 A plus Exquisit

Wat te doen als de wasmachine niet aan gaat?

Controleer het stopcontact en de zekering. Zorg ervoor dat de deur goed gesloten is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het afvoerfilter?

Koppel het apparaat los, open het onderste klepje, schroef het filter los en verwijder de resten. Plaats het terug en controleer de afdichting.

Waarom maakt het centrifugeren lawaai?

Controleer of de machine waterpas staat en de voeten zijn afgesteld. Een slecht verdeelde was kan ook trillingen veroorzaken. Verdeel de was gelijkmatig.

Wat betekent foutcode E01?

Foutcode E01 duidt op een probleem met de deurvergrendeling. Controleer of de deur goed gesloten is en er niets de vergrendeling blokkeert.

Hoe gebruik ik de uitgestelde start?

Selecteer het gewenste programma, druk vervolgens op de toets Uitgestelde start om de eindtijd in te stellen. Bevestig door op Start/Pauze te drukken.

Hoeveel wasmiddel moet ik gebruiken?

Houd u aan de doseringen op de verpakking van het wasmiddel. Pas de dosis aan de waterhardheid en de washoeveelheid aan. Gebruik minder wasmiddel voor korte programma's.

De machine pompt niet af, wat te doen?

Controleer of de afvoerslang niet geknikt of verstopt is. Reinig het afvoerfilter. Als het probleem aanhoudt, is de afvoerpomp mogelijk defect.

Hoe activeer ik het kinderslot?

Houd de toets Kinderslot (vaak weergegeven met een hangslot) 3 seconden ingedrukt tot het symbool verschijnt. Om uit te schakelen, herhaalt u de handeling.

Welk programma voor wol?

Gebruik het programma Wol (wol, zijde, cashmere). Het wast op lage temperatuur (30°C) en met een gereduceerd centrifugetoerental om de delicate vezels te beschermen.

Hoe onderhoud ik de deurafdichting?

Reinig regelmatig de rubberen afdichting met een vochtige doek om schimmel te voorkomen. Laat de deur na elke cyclus op een kier staan om het drogen te bevorderen.

GEBRUIKSAANWIJZING WA 6010 A plus Exquisit

Deze exploitatiehandleiding bevat technische bijzonderheden van de automatische wasmachine (verder – machine), de nodige informatie van zijn arbeid, nuttige aanbevelingen omtrent het wassen. Lees de exploitatiehandleiding aandachtig door voordat u de machine aansluit en in gebruik neemt. Dan kunt u de machine juist en veilig gebruiken.

Bewaar de gebruiksaanwijzing gedurende de gehele levensduur van de machine.

De machine is bedoeld voor het wassen van textielwasgoed, sportschoenen met toepassing van synthetische wasmiddelen met lage schuimvorming, ook voor het spoelen en centrifugeren onder huishoudelijke voorwaarden. Alle bewerkingsfasen van het wasgoed gebeuren automatisch volgens het geselecteerde wasprogramma.

De machine is geschikt voor gebruik alleen onder huishoudelijke voorwaarden. Het gebruik als produktiemiddel (in restaurants, cafes, kantoren, kleuterscholen, ziekenhuizen enz.) is ontoelaatbaar.

De machine dient gebruikt te worden:

— bij de omgevingstemperatuur (25 ± 10) °C en relatieve vochtigheid maximaal 75%;

— bij waterdruk in de waterleiding van 0,05 tot 1 MPa;

— van eenfaseelektriciteitsnet wisselstroom met frequentie van (50±1) Hz;

— bij de nominale spanning van het electriciteitsnet 230 V.

OPGELET! Temperatuurverlaging in de ruimte onder 0 °C kan het vriezen van water veroorzaken en de machine buiten bedrijf stellen.

Naar het type van beveiliging tegen aantasting door elektrische stroom behoort de macine tot klas I en wordt op de elektriciteit door een bipolare stopcontact met aardleiding contact aansluiten.

Voor de installatie van een stopcontact met aardleiding contact er dient zich aan een organisatie te richten die recht heeft deze werkzaamheden uit te voeren.

De belangrijkste technische gegevens zijn in de tabel 1 aangegeven.

De producent werkt voortdurend aan verdere vervolmaking van de machineconstructie en kwaliteitsverhoging, daarom behoudt hij zich voor wijzingen in de constructie en samenstelling aan te brengen, zonder de belangrijkste technische gegevens van de machine te veranderen.

Na het transport bij de omgevingstemperatuur onder 0 °C dient de machine minstens 24 uur bij de kamertemperatuur te worden gehouden voordat de machine op het electriciteitsnet wordt aangesloten.

OPGELET! De producent (verkoper) aanvaardt geen aansprakkelijkheid (ook gedurende de garantieperiode van de exploitatie) voor defecten en beschadigingen van het product, die ten gevolge van onjuiste gebruiks- of opbewaringsvoorwaarden of door inwerking van onoverkomelijke kracht (brand, natuurramp enz.) zijn ontstanden.

2 BESCHRIJVING VAN DE WASMACHINE

Het bedieningspaneel van de machine met aanduiding van bedieningselementen is afgebeeld op de beeld 2.

Het inschakelen van de machine en de keuze van het wasprogramma worden door het draaien van de wasprogrammakeuzeschakelaar (beeld 2) uitgedoerd. Op het beeldscherm van het bedieningspaneel (beeld 3) worden de gekozene wasinstelwaarden afgebeeld. Als u op de knop met het daarnaast aangebrachte opschrift START/PAUZE (verder - ▶ II knop) drukt, gaat de indicator op de knop (beeld 2) brandenen en de machine start te werken volgens het gekozene programma.

Met deze machine is het mogelijk de tijd van het wasbegin uit te stellen, de uitgestelde tijd wordt in de zone van het beeldscherm weergegeven. De keuze van de aanvullende functies (opties) van de machine gebeurt indien nodig door het drukken van knopen (beeld 3).

De machine is uitgerust met geluidsignalering. Een pieptoon hoort u op de start en op het einde van het programma, een pieptoon klinkt ook bij instelling van onverenigbare functies, bij onbedoelde indrukken van knoppen gedurende het verloop van het gekozene programma.

De machine beschikt over een systeem van electronische controle, dat tot een gelijkmatige verdeling van het wasgoed in de trommel voor elk centrifugeren bijdraagt, om verhoogde vibraties en geluid uit te sluiten.

De deur beschikt over een blokkeringssysteem dat het onbedoelde gebruik van de machine, bijv. door kinderen, voorkomt.

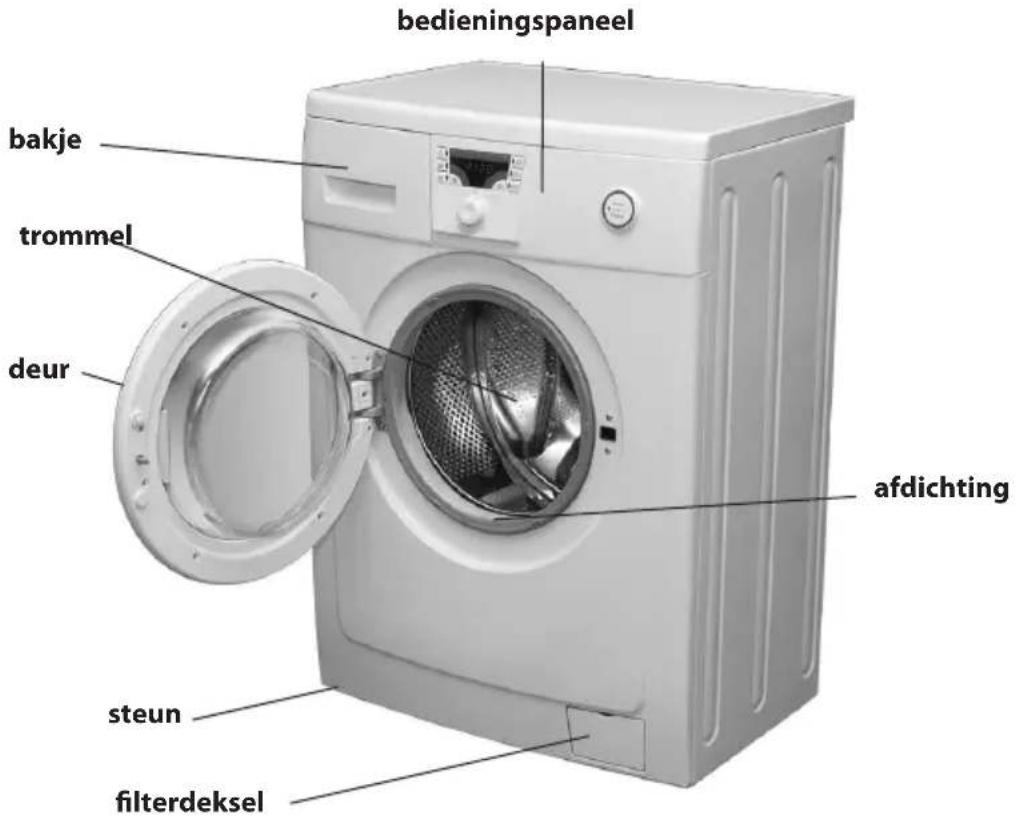

Beeld 1

Tabel 1 Technische gegevens voor huishoudelijke wasmachines in overeenstemming met de EU-richtlijn 1061 / 2010.

TECHNISCHE GEGEVENS	Exquisit
	WA 6010 A+
Energieverbruikklasse1	A+
Wasefficiëntieklasse A
Centrifugeerefficiëntieklasse2	C
Energieverbruik, kW·h/jaar3	190
Waterverbruik l/jaar3	9900
Verbruik per cyclus 6,0 kg katoen 60 °C [kW·h/l], Programmaduur [min.] 1,05 kW·h/50 l, 147 min.
Verbruik per cyclus 3,0 kg katoen 60 °C [kW·h/l], Programmaduur [min.] 0,80 kW·h/40 l, 140 min.
Verbruik per cyclus 3,0 kg katoen 40 °C [kW·h/l], Programmaduur [min.] 0,65 kW·h/40 l, 87 min.
Resterend vochtgehalte [%] <63
Verbruik in stand-by en uit-bedrijfswijze, W 2,00/1,00
Max. centrifugeersnelheid, rpm 1000
Max. belasting bij katoenwassen, kg 6,0
Wterdruk in de waterleiding [MPa] 0,05 – 1,0
Nominale spanning / frequentie [V/Hz] 230/50
Aangesloten belasting, W 2100
Afmetingen, mm, maximaal 846x596x558
Massa, kg, maximal 63
Geluidsniveau: was/centrifugeren, dB(A) 59/73

^1 A+++ (maximale efficiëntie) tot D (mininale efficiëntie).

^2 A (maximale efficiëntie) tot D (mininale efficiëntie).

^3 Gebaseerd op 220 Wascycly per jaar op 60 °C & 40 °C Katoenwas met volle belading en halve belading..

Beeld 2 - Bedieningspaneel

PROGRAMMAKEUZE

De keuze van het wasprogramma gebeurt door de handgreep te draaien, die in beide richtingen kan draaien – met de klok mee en tegen de klok in. Rondom de handgreep van de bedieningspaneel zijn de programmasbenaming aangetekend.

De belangrijkste programmaparameter zijn in de tabel 4 aangegeven.

De handgreep dient precies aan de geëigende deling van het gekozene programma.

Bij stelling van de handgreep van de wasprogrammakeuze aan de delingO gebeurt het uitschakelen van de machine en annulering van het gekozene programma.

TEMPERATUURKEUZE

Het is mogelijk in de machine de wastemperatuur volgens de aanbevelingen van wasmiddelproducenten lager in te stellen dan het wasprogramma voorziet.

Op de afbeeldingszone van de temperatuurkeuze (beeld 3) zijn de cijfer van de wastemperatuur en teken 20 °C aangetekend die de temperatuur van het wassen in koude water afbeeldt.

Bij de wasprogrammakeuze op de afbeeldingszone schijnt het maximaal cijfer van de wastemperatuur. Om de temperatuur te verminderen, er dient de knop te drukken (beeld 3) – de cijfer van de wastemperatuur schijnen om de beurt van een maximaal tot een 20 °C met de volgend herhaling.

KEUZE VAN TROMMELTOERENTAL BIJ CENTRUFUGEREN

Op de afbeeldingszone van het trommeltoerental bij centrifugeren (verder - centrifugetoerental) (beeld 3) zijn de cijfer van centrifugetoerental aangetekend – van een maximaal aantaal van centrifugetoerental (dat hangt af van de model en het wasprogramma) tot een minimaal – en het teken (wringen uit).

Bij de keuze van het wasprogramma op de afbeeldingszone van de keuze van centrifugetoerental schijnt het maximaal cijfer van centrufugetoerental. Om het cijfer van centrefugetoerental te verminderen, er dient de knop te drukken – de cijfer van centrifugetoerental scijnen om de beurt van een maximaal tot een met de volgend herhaling.

OPGELET! Het trommeltoerental bij het centrifugeren tussen de hoofdwasfasen wordt niet geregeld en is afhankelijk van het gekozene programma.

EXTRAOPTIES VAN DE MACHINE

Bij de keuze van een extraoptie er dient de knop van nodige optie te drukken – er brandt haar overeenkomstige indicator. Bij het herhalend drukken het lichtindicator dovt en de optie schakel zich uit.

OPGELET! Indien de gekozene optie is niet verenigbaar met het gekozene programma, het indicator brandt niet en de optie schakelt zich in niet (er klinken drie pieptonen).

Beeld 3 — Beeldschirm

Beeld 4. De handgreep van de wasprogrammakeuze

Beeld 5

NL

Opgave van de tijd van het wasbegin

Om de optie op te geven, er dient de knop te drukken – op de afbeeldingszone schijnt de maximaal tijd van de vertraging van het wasbegin van 24 uur („24:H“). Bij een lange of herhelende knopdrukken de tijd verandert zich met een tijdsinterval van 1 uur tot een minimaal cijfer van 1 uur („1:H“). Indien de tijd is niet opgegeven, het wassen begint direct na het drukken van de knop ▶ ||.

Voorwas

De voorwas is bestemd voor voor het wasgoed uit katoenweefsels met sterke vervuiling. Bij de keuze van deze functie wordt het wasgoed aanvullend in water met een wasmiddel bij de temperatuur van 30 °C gewassen, wat een zekere verwijdering van het vuil waarborgt.

Bevochting

De optie is bestemd voor het wasgoed uit katoenweefsels met sterke vervuiling. Het wasgoed wordt in water met een wasmiddel tot 2 uur (bij periodieke omwenteling) gehouden, daarna volgens het gekozene programma gewassen. Bij de keuze van deze optie wordt gelijktijdig de optie voorwas ingeschakeld – er gaan twee dienovereenkomstige indicatoren branden. De bevochtiging wordt na het einde van de voorwas uitgevoerd, daarbij gaat de indicator van bevochtiging knipperen.

Deze functie kan annuleerd worden of de bevochtigingstijd kan verlaagd worden, daarna begint de machine volgens het gekozene programma te werken.

Extraspoelen

De optie is geschikt voor kinderkleding, zaken, die aan de mensen met allergie op wasmiddelen behoren, of voor het wassen in zeer zacht water, in welk het wasmiddel niet ontoereikend wordt uitgespoeld.

Bij de keuze van deze functie wordt in het wasprogramma nog een spoelen toegevoegd.

Gemakkelijk strijken

De optie is bestemd om kreukels van weefsels gedurende het wassen en centrifugeren te verminderen en om het volgende strijken te vergemakkelijken. Het gebruik van deze functie verzekert het sparende regime van het wassen en het behoedzame centrifugeren met minimaal aantal van kreukels na de was.

Oponthoud in de bak met water

De optie wordt gebruikt voor het wasgoed uit fijne weefsels om kreukels te verminderen. Bij de keuze van deze functie wordt de fase van het sluitcentrifugeren uitgesloten.

BLOKKERING VAN HET DEURDICHTDOEN

Deze beveiligingsinrichting is voorzien, om een onbedoelde inschakeling van de machine door kinderen te voorkomen. Om de deur van het dichtdoen te blokkeren, dient u de bus (beeld 5) door middel van een schroevendraaier met de klok mee tot aanslag te draaien – de bus komt naar voren en verhindert het dichtdoen van de deur. Om de blokkering voor de start van een wasprogramma op te heffen, verricht dezelfde handelingen in de omgekeerde volgorde.

OPGELET! Om de machine niet te beschadigen, verplaats hem zonder bij het wasmiddelbakje, de deur of de afdichting vast te pakken.

De waterbak is voor het vervoer door middel van blokkeringsschroeven met afstandsstukken vastgemaakt.

Draai vier schroeven los met een schroefsleutel en verwijder de afstandsstukken (beeld 6). Indien de afstandsstukken binnen de machine bleven en het is mislukt ze te verwijderen, dient u het achterpaneel 1 (beeld 7) door middel vam een kruisvormige schroevendraaier af te nemen en de afstandsstukken uit te halen. Plaats het paneel terug. Doe de openingen dicht met de plastice pluggen die worden meegeleverd. Bewaar de schroeven en afstandsstukken voor een mogeleijk vervoer van de machine in de toekomst.

HET IS VERBODEN de machine met de niet dichtgedane openingen voor de afstandsstukken in de achterwand van de behuizing te gebruiken.

OPGELET! Om een mogelijke beschadiging van de behuizing te voorkomen, schakel de machine niet in, zonder de blokkeringsschroeven met de afstandsstukken te verwijderen.

INSTALLATIE VAN DE MACHINE

De machine dient op een stabiele, vlakke en droge ondergrond te worden geplaatst.

Een zachte vloerbedekking (kleed, bedekking op de grondslag van polyurethanschuim e.a.) zijn niet geschikt voor de installatie, omdat ze de trilling bevorderen en de ventilatie van de machine verslechteren.

Indien de machine op een houte vloer wordt geinstalleerd, dient een plaat uit houtmateriaal minstens 15 mm dik op de vloer voraafgaand te worden vastgemaakt. Om de stabiliteit van de machine gedurende het werken te verhogen, wordt het aanbevolen, de machine in de hoek van vertrek te plaatsen.

Plaats de machine exact horizontal met gebruik van een waterpas door de regelbare steunen 1 (beeld 8) in- of uit te draaien: Los de contramoeren 2 op de steunen door middel van een moersluitel, regel de hoogte van de steunen en schroef de contramoeren weer vast. Incorrecte horizontale installatie van de machine en ontoereikend aandraaien van de contramoeren kan later trilling en een verhoogd geluid veroorzaken.

AANSLUITING AAN WATERLEIDING EN RIORELING

De machine wordt alleen aan de koudwaterleidng door middel van een waterkraan met een 3/4" schroefdraadpijp aangesloten.

Voordat de machine aan de waterleiding wordt aangesloten, open de kraan en giet het water weg, om het vuil in vorm van zand en roest uit de pijpen weg te spoelen.

In de machinemodelen de toevoerslang beschikt over een beveiligingssysteem tegen waterlekkage. Voor de aansluiting moet de toevoerslang worden gecontroleerd: in het speciale raam (beeld 9) moet een geel-oranje kleur zichtbaar zijn. Indien de kleur rood is, is de slang voor gebruik niet geschikt. Sluit de toevoerslang aan op de schroefdraadpijp van de watertoevoerkraan (beeld 9) en op het electroventiel van de machine (beeld10) door de moeren van de hand vast aan te draaien.

OPGELET! Dompel de toevoerslang met het beveiligingssysteem niet onder in water.

Gedurende het wasverloop moet de watertoevoerkraan (beeld 11) helemaal open zijn.

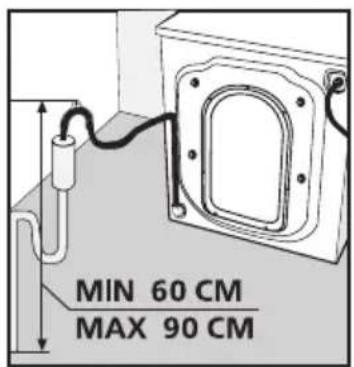

De afvoerslang (beeld 12) moet op een hoogte van minstens 60 cm en maximaal 90 cm van vloerniveau zijn. Indien aan deze eis niet wordt voldaan, zal de machine niet werken.

Om het water direct in de rioreling af te voeren, wordt de afvoerslang hoger dan de elleboogstuk (sifon) van riorelingspijp met een binnendiameter van minstens 40 mm geplaatst, om terugzuiging van het afvoerwater in de machine te voorkomen.

Beeld 9

Beeld 10

Beeld 11

NL

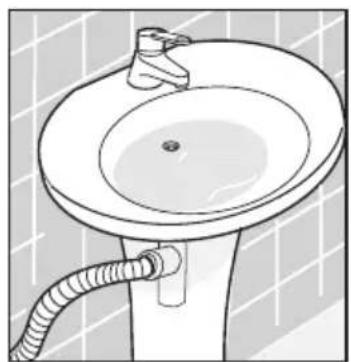

De afvoerslang kan ook direct op de sifon (beeld 13) worden aangesloten, indien er in de sifon een aansluitpijp is.

Bij de water afvoer in de wasbak of badkuip dient de slang (beeld 13) op de plaats van ombuiging door middel van de console te worden vastgemaakt, die wordt meegeleverd. De slang mag in water niet worden ondergedompeld.

OPGELET! De toevoer- en afvoerslangen moeten na de aansluiting aan de waterleiding en rioreling niet omgebogen of platgedrukt zijn.

Na de aansluiting van de machine aan de waterleiding dienen de slangenverbindingen op lekkage te worden gecontroleerd – de verbindingssteden moeten droog zijn.

4 GEBRUIK VAN DE WASMACHINE

HET EERSTE WASSEN

Alle machinen worden door de fabrikant op de proef gesteld, daarom kan in de machine een beetje water overblijven.Om de machine binnen te reinigen en het restwater te verwijderen, moet een kort wasprogramma zonder wasgoed worden gedraaid.

Verricht het eerste wassen door het programma KATOEN en de temperatuur 90 °C in te stellen.

OPGELET! Voor het eerste wassen doe in de afdeling 2 van het wasmiddelbakje (beeld 15) de halve norm van het wasmiddel onder inachtneming van de aanbevelingen van zijn fabrikant voor de maximale belading van wasgoed.

VOORBEREIDING EN BELADING VAN HET WASGOED

Voor de wasstart is het nodig:

— sorteer het wasgoed op bont en witte;

— verdeel het wasgoed per textielsoort en symbool op het etiket;

— controleer, of de kledingszakken leeg zijn, verscheurde delen ganaaid, ritssluitingen, gordels, gespen en haken zijn dichtgedaan, hardnekkige vlekken moeten vooraf worden verwijderd;

— schud zand uit de kleding (zakken, omslagen);

— keer het wasgoed met applicaties binnestebuiten.

OPGELET! Het terechtkomen van metaalvoorwerpen (muntstukken, paperclips enz.) samen met het wasgoed kan de rubberafdichting en de plastice wasbak van de machine beschadigen.

Kleine stukken (sokken, zakdoeken enz.) en fijn wasgoed (panty's, kousen enz.) dienen voor het wassen in een speciall net of kussensloop worden gelegd.

Het is aanbevolen, de bustehouders met beentjes, die in de machine kunnen worden gewassen, in een special net of een kussensloop te wassen, omdat de beentjes door de gaten van de trommel binnen de machine kunnen belanden en de machine buiten bedrijf stellen.

Controleer, of in de trommel vreemde voorwerpen zijn, of zich in de machine huisdieren bevinden.

Laad het wasgoed in de trommel. Om beste was- en centrifugerensresultaten te krijgen, wordt het aanbevolen, grote en kleine stukken samen te wassen.

OPGELET! Bij een ongelijkmatige verdeling van het wasgoed in de trommel wordt de

Beeld 12

centrifugesnelheid automatisch verlaagd of het centrifugeren wordt niet uitgevoerd (niet ingeschakeld).

HET IS VERBODEN, de machine alleen met kledingsstukken uit weefsels te beladen, die veel water opzuigen (badhanddoeken, kamerjassen, kleedjes enz.), om haar overbelasting te vermeiden.

OPGELET! Doe het deurtje van de machine dicht tot een hoorbare klik van het slot (blokkering van het deurtjedichtdoen dient opgeheven te worden). Het wasgoed moet tussen het deurtje en de afdichting niet geklemd zijn.

WERKVOLGORDE

Controleer, of de toevoer- en afvoerslangen correct aangesloten zijn.

Indien de machine lang werd niet gebruikt, dient het restwater uit de toevoerslang te worden verwijderd door de moer los te draaien en de slang van de watertoevoerkraan los te koppelen. Dan moet de toevoerslang aan de waterleiding aangesloten worden.

Open de watertoevoerkraan.

Doe het wasmiddel in de geëigende afdelingen van het doseerbakje, dat voor automatische wasmachinen bestemd is, en het middel voor een speciale behandeling. Sluit het doseerbakje accuraat.

Steek de stekker in het stopcontact.

Om de machine in te schakelen, draai de handgreep van de wasprogrammakeuze van stand en stelt hem aan de deling die gekozene programma geëigend is. Op de afbeeldingszonen van de beeldschirm schijnen belangrijkste programmaparameter (belangrijkste opties, maximaal cijfer van de wastemperatuur en centrifugetoerental, duur van de was).

Het cijfer van de duur van de was is middelmatig en wordt corrigerd door het elektronisch systeem bij de programmavitvoer afhankelijk van reële omstandigheiden.

Indien nodig er kan extra-opties opgeven, de temperatuur en centrifugetoerental keuzen.

Laat de machine naar gekozene programma te werken door het drukken van de knop || -- er gaat het indicator op de knop branden en een pieptoon klinken. De deur blokkert zich. Op de beeldschirm schijnen de indicatoren van opgegevene wasprogrammaparameter en het indicator van de optie van het programma.

Indien de tijd van het wasbegin opgegeven is, op de bildschirm in de tijdafbeeldingszone er knippert langzaam het tijdcijfer die zich vermindert met de tijdinterval van 1 uur. Na deze tijd de machine begint volgens de gekozene programma te werken, en op de afbeeldingszone wordt de tijd afgetelld tot er stopt het wasprogramma.

Na het einde van de laatste wasoptie er schakelt uit het deurblokkeren – er klinkt drievoudig pieptoon met een tijdinterval van 1 minuut vijf keer. Op de beeldschirm schijnt „END“ en het indicator dovt op de knop ▶ II.

Na het waseinde er dient de handgreep van de programmakeuze op de delinoi te stellen, de machine schakel zich uit. Trekk de stekker uit het stopcontact en doe de watertoevoerkraan dicht.

Open de deur en haal het wasgoed eruit.

Trek het doseerbakje een beetje uit en laat de deur op een kier staan tot de binnenonderdelen van de machine droog worden. Om een reuk in de machine te voorkomen dient de deur tot het volgende wassen op een keur te staan. Het is aan te bevelen de blokkeringsinrichting tegen deursluiting in te schakelen.

OPGELET! Onderbreking van energietoevoer in het elektriciteitsnet gedurende het wasproces heeft geen invloed op het verdere werken van de machine: na hervatting van energietoevoer in het elektriciteitsnet zet de machine de programmauitvoering van het moment van het stoppen voort.

PROGRAMMA VERANDEREN

Om een vroeger gekozene programma te veranderen er dient de handgreep van de wasprogrammakeuze op de stand stellen. De machine schakelt zich uit en het gekozene programma geannuleerd. Er dient de handgreep van de wasprogrammakeuze op de deling van een nieuw programma te stellen.

Controleer of het wasmiddel in het doseerbakije aanwezig is, indien nodig doe de belading nog eens.

Indien het nodig is de machine te stoppen zonder het programma te veranderen (bv om nog wasgoed toe te voegen), houd de knop ▶ || gedrukkend voor 2 seconden – tot de indicator op de knop ▶ || knippert en een pieptoon klinkt. De tijduittelling op het beeldscherm stopt en ongeveer over 2 minuten de deurblokkeringsinrichting wordt uitgeschakeld.

5 AANBEVELINGEN EN ADVIEZEN

NL

De machine beschikt over een doseerbakje voor wasmiddelen (beeld 15).

Het bakje heeft drie afdelingen die met cijfers en een symbool zijn voorzien:

1 — voor voorwas, voor bleekmiddelen;

2 — voor hoofdwas;

- voor middelen van speziale behandeling (conditionerings-, onthardings-, stijfselings- en aromatiseringstoeslagen).

Aanvullend worden in het doseerbakje gemonteerd:

— tussenschotje voor gebruik van vloeibare SWM;

Het is aan te bevelen, voor het wassen SWM, bleekmiddelen en condetioneringstoeslagen met inachtnemig van de adviezen van de fabrikant te gebruiken, die voor automatische wasmachinen bedoeld zijn.

OPGELET! Het gebruik van bleekgel voor wassen wordt niet aanbevolen.

De dosering van SWM dient met inachtneming van wasgoedgewicht, vervuilingsgraad en hardheid van het water gekozen te worden.

OPGELET! Te veel SWM en het gebruik van SWM voor handwassen kan leiden tot sterke schuimvorming, waardoor het wasgoed minder goed wordt gewassen en de machine buiten bedrijf gesteld kann worden.

Voor het gebruik van vloeibare SWM is de afdeling 2 van het doseerbakje een tussenschotje (beeld 16) voorzien, op beide zijden daarvan zijn numerieke niveaus van dosering in ml aangebracht.

In de machinemodelen WA 6010 A+ moet het tussenschotje met cijfers 200, 150, 100, 50.

OPGELET! In WA 6010 A+ het tussenschotje wordt alleen in het doeerbakje die uit de machine uitgetrekkd is geplaatsd.

Bij het gebruik van poedervormige SWM het tussenschotje moet uit de afdeling 2 (beeld 15) uitgetrekdd worden. Het is nodig te controleren, opdat het poeder niet in de afdeling van speziale behandlingsmiddelen (beeld 17) komt, omdat gedurende het spoelen schuimvorming zal gebeuren en het wasgoed kan witte vlekken krijgen.

Bij de keuze van de opties 1. de SWM in de afdeling 1 (beeld 15). Bij het gebruik van een vloeibaar SWM giet het in onmiddellijk voor de wasstart.

Het overgieten van speziale behandlingsmiddelen in de afdeling (boven het niveau MAX op de kap) of hun doordringen in de naburige afdelingen leidt tot verslechtering van waskwaliteit.

Bij de keuze van het programma "ONTVLEKKEN" worden de bleekmiddelen in de afdeling 1 (beeld 15)

Beeld 15

gedaan, en het bleken gebeurt onmiddellijk na de hoofdwas.

OPGELET! Bij het gebruik van een bleekmiddel is instelling van de optie "voorwas" niet toelaatbaar.

Om de waskwaliteit te verbeteren en de machine tegen kalkafzettingen bij het wassen in het water met hardheidsgraad II of III te beschermen, is het aan te bevelen, een waterontharder gelijktijdig met SWM te gebruiken. Voeg de waterontharder toe in de afdeling 2 (beeld 15) aan SWM volgens de aanbevelingen van fabrikant.

De waterhardheidsgraad wordt volgens de tabel 2 bepaald. U kunt de informatie omtrent het hardheidsniveau op het locale watervoorzieningsbedrijf verkrijgen.

Voor de wasstart moet de met SWM gevulde lade accuraat gesloten worden.

HET IS VERBODEN, gedurende het werken van de machine de doseerbakje met wasmiddelen eruit te halen, om het uitstromen van het water uit de machine en zijn rondsprenkelen te voorkomen.

ONTVLEKKEN VAN ENIGE VLEKKENTYPEN

Enige vlekken kunnen van het wasgoed door de gewone machinewas niet verwijderd worden. Daarom worden ze voor de machinewas met de hand verwijderd. Aanvankelijk wordt het op een onopvallende plek van het product gemaakt, de behandeling begint van de vlekrand en nadert geleidelijk tot zijn centrum, om vlekkenuitbreiding te voorkomen. Beneden worden verwijderingswijzen van verschillende vlekken aangevoerd.

Was wordt door middel van een afgerond voorwerp afgeschrabd, om het weefsel niet te beschadigen. Dan wordt het weefsel tussen bladeren van vloeipapier gelegd en de vlek wordt met een heet strijkijzer gestreken.

De vlekken van ballpoints en viltpennen worden met een in ethylalcohol bevochtigd zacht doek gereinigd.

De schimmelvlekken worden door het wassen met toevoeging van een bleekmiddel in de afdeling 1 van het doseerbakje fig. 15) verwijderd, indien het weefsel de inwerking van het bleekmiddel goed verdraagt. In andere gevallen wordt het vervuilde deel met 10% oplossing van waterstofsuperoxyde bevochtigd en voor 15 minuten erin gehouden.

Gemakkelijke brandplekken door het strijkijzer worden precies zo als schimmelvlekken verwijderd.

Roest wordt door middel van speziale middelen verwijderd die voor het roestontvlekken zijn geschikt. Het is aan te bevelen, de adviezen van de fabrikant na te leven.

Verf wordt na het volle uitdrogen verwijderd. De vervuilde plek wordt met het oplosmiddel afgewreven, dat op de verfverpakking is aangegeven (b.v. water, terpentijn), ingezept en uitgespoeld.

Vlekken van lippenstift op katoen of wol worden met in ether bevochtigd doek afgewreven.

Om nagellak te verwijderen, leg het vloeipapier op het vervuilde weefsel en bevochtig de vlek aan de keerzijde van het weefsel met aceton. Ruil het papier vaak en bevochtig het weefsel met aceton tot het

Beeld 16 Beeld 17

NL

gehele verdwijnen van de vlek.

Op olie- en teervlekken wordt boter voor enige tijd aangebracht en daarna met terpentijn uitgespoeld.

Grasvlekken kunnen met een verdund bleekmiddel bevochtigd worden met inachtneming van de aanbevelingen van de fabrikant. Ze worden uit wolweefsels met 90% alcohol goed verwijderd.

Weefsels met bloedvlekken moeten in koud water met toevoeging van zout geweekt, dan met huishoudelijke zeep gewassen worden.

INTERNATIONALE SYMBOLEN VOOR ONDERHOUD VAN TEXTIELPRODUKTEN

De fabrikant brengt op de labellen van zijn produkten symbolen voor onderhoud aan. De betekenissen van de symbolen zijn in de tabel 3 aangegeven.

Bij de keuze van wasprogramma en temperatuur wordt het aanbevolen, zich met de symbolen voor onderhoud van produkten op de hoogte te stellen, zodat het wasgoed gedurende het wasproces niet krimpt en niet verkleurt.

6 WASPROGRAMMA'S

OPGELET! Om SWM, elektrische energie te besparen en milieuvervuiling te verminderen, houd rekening bij wasprogrammakeuze met weefselsoort en vervuilingsgraad van stukken volgens de tabel 4.

7 OMDERHOUD EN REINIGING VAN DE MACHINE

De machine is een huishoudelijk apparaat dat geen special technisch onderhoud vereist, de machine is zo opgebouwd dat er een minimum onderhoudshandelingen nodig zijn.

REINIGING VAN DE MACHINE

OPGELET! Voor de reiniging schakel de machine uit van het elektriciteitsnet en draai de watertoevoerkraan dicht.

De machine dient regelmatig te worden gereinigd. Externe oppervlakten van de machine, onderdelen van plastiek en rubber dienen alleen met een vochtig zacht doek te worden schoongemaakt.

OPGELET! Verwijder zorgvuldig ophopingen van vreemde deeltjes op de deurafdichting.

HET IS VERBODEN, chemische stoffen, schuurmiddelen, spiritus, zeep, benzine en andere

Tabel 2

Hardheids-graad Waterkarakteristiek Waterhardheid in °dH Waterhardheid in millimol per liter
I Zacht van	0 tot 7 tot 1,3
II Medium hard	van 7 tot 14 van 1,3 tot 2,5
III Hard	van 14 tot 21	van 2,5 tot 3,8

Tabel 3

Wassen		Wassen bij de maximale temperatuur 40 °C
Delicaat wassen	[STAT]	Wassen bij de maximale temperatuur 30 °C
Wassen bij de maximale temperatuur 95 °C		Handwassen
Wassen bij de maximale temperatuur 60 °C		Wassen verboden

Tabel 4 — Wasprogramma's

Programm-name	Wasch-temperatur			Toerental bijcentrifugeren			Energieverbruik,kW·h	Waterver-bruik,1	Wasgoedhoeve-elheid,kg	Duur van hetprogramma,min.*	Doseerbakjevoor wasmiddel
	max	min	stand max	min	stand	■
Katoen[1402]	90°C	20°C	60°C	1000	0	1000		40°C: 0,6560°C: 1,0590°C: 2,3	50 6,0	147		○	●	○
Synthetics[1402]	60°C	20°C	40°C	800	0	800	0,4	40	3,0	82	X	●	○
Fijne stofen[1407]	40°C	20°C	30°C	400	0	400	0,3	60	3,0	52	X	●	○
Wol[1407]	40°C	20°C	30°C	400	0	400	0,3	85	1,0	48	X	●	○
Handwassen[1408]	30°C	20°C	30°C	400	0	400	0,3	60	1,0	62	X	●	○
Express vassen[1408]	30°C	20°C	30°C	800	0	800	0,2	30	3,0	43	X	●	X
Gecor 'heerdeW.ouin[1409]	40°C	20°C	40°C	600	0	600	0,3	60	6,0	57	X	●	○
Intens' vassen[14022]	60°C	20°C	60°C	1000	0	1000	0,9	70	6,0	152	X	●	○
Ontvleken[1407]	40°C	20°C	30°C	1000	0	1000	0,4	60	6,0	80	○	●	○
Sportkleding[1408]	30°C	20°C	30°C	1000	0	1000	0,2	30	3,0	78	X	●	○
Sportschoenen[1409]	30°C	20°C	30°C	1000	0	1000	0,06	25	2 paren	59	X	●	○
Spoelen[1412]	—	—	—	1000	0	1000	0,06	40	6,0	35	X	●	○
Afgieten[1414]	—	—	—	—	—	—	—	—	6,0	3 X	XX
Wringen[1415]	—	—	—	1000	—	1000	0,1	0		11	X	X	X
D 'aatwi' en[1416]	—	—	—	1000	—	1000	0,1	—		5	X	X	X
• Doseerbakje voor wasmiddel vullen;○ - Doseerbakje voor wasmiddel vullen afhankelijk van functie en wens;X - Doseerbakje voor wasmiddel niet vullen.
* De fi [1417]lijke wasduur kan zich onderscheiden van de aanwijzing op het beeldscherm, omdat de wasduur van dewatertemperatuur en waterdruk in de waterleiding, wasgoedgewicht, textielsoort, netspanning enz. afhankelijk is.

NL

oplosmiddelen voor de reiniging van de machine te gebruiken, omdat ze de machine kunnen beschadigen.

Het doseerbakje wasmiddelen dient regelmatig te worden uitgespoeld nadat het uit de machine voorafgaHet doseerbakje wasmiddelen moet regelmatig worden gereinigd. Om dit te doen, trek het doseerbakje, drukt u op de dop in wijzerrichting en trek de doseerbakje uit de wasmachine (beeld 18).

Haal uit het doseerbakje het tussenschotje, kappen, de lade voor poedervormig SWM (beeld 15) en spoel zorgvuldig de buiten- en binnenkanten onder stromend warm water. Spoel het wasmiddelbakje uit (beeld 19). Zet de afneembare onderdelen in de afdelingen van het doseerbakje terug en plaats het doseerbakje in de machine.

Indien roestende voorwerpen samen met het wasgoed in de machine terechtkomen, kunnen op de trommel roestvlekken ontstaan, die met reinigingsmiddelen voor roestvrij staal dienen te worden verwijderd.

HET REINIGEN VAN DE WATERTOEVOERFILTERS

Het filter 1 tussen de watervoerslang en de kraan (beeld 20) evenals het filter 2 in de schroefdraadpijp van het elektroventiel 1 (beeld 21) zijn daarvoor bestemd, om het terechetkomen van mechanische bijmengsels (zand, metaalspaan etz.) samen met water in de machine te voorkomen. De fitters moeten minstens een keer per jaar gereinigd worden.

Om de filters te reinigen, ga te werk als volgt:

— schroef de toevoerslang los van de waterkraan (beeld 20);

— schroef de toevoerslang los van de schroefdraadpjp van het elektroventiel 1(beeld 10, 21);

— trek het filter 2 van de schroefdraadpjp van het elektroventiel met behulp van een pincet of tang (beeld. 21);

— verwijder vuilnis uit de filters, reinig ze met een borstel en spoel de filters onder stromend water.

Plaats de filters na het reinigen terug op de toevoerslang en in de schroefdraadpjp van het elektroventiel in omgekeerde volgorde. Sluit de toevoeslang aan en controleer of de verbindingen niet lekken – de verbindingssteden moeten gedurende het werken van de machine droog zijn.

HET REINIGEN VAN HET POMPFILTER

Voordat u aan het reinigen van het filter gaat, controleer of water in de trommel van de machine gebleven is.

Het filter dient een keer per maand en na elk wassen van stukken met lange pluizen te worden uitgereinigd.

Voor het reinigen moet het water, dat in het filter gebleven is, worden afgevoerd. Open het filterdeksel (beeld 22) met behulp van een schroevendraaier, munt of ander spits voorwerp. Trek de slang (beeld 23) uit de machine en zet een vat neer, om het water te verzamelen. Haal de plug uit de slang en giet het water in het vat. Draai het filterhandvat tegen de klok in (beeld 23) en neem het filter uit.

OPGELET! Bij het draaien van het filtervat is het druppelen van het restwater mogelijk.

Verwijder vuilnis uit het filter, spoel het filter onder stromend water.

Zet de plug in de slang en plaats het filter terug in omgekeerde volgorde. Controleer of het filter correct geplaatst is en of zijn positie vastgemaakt is. Doe de filterdeksel toe.

Beeld 19 Beeld 18 Beeld 20

Beeld 21 Beeld 23 Beeld 22

8 VOOR UW VEILIGHEID

De machine is een elektrisch huishoudelijk apparaat, omdat het is nodig algemene veiligheidsregelen strikt op te volgen.

Naar het type van beveiliging tegen aantasting door elektrische stroom behoort de machine tot klas I.

Voordat de machine op het elektriciteitsnet wordt aangesloten, controleer visueel of het netsnoer niet beschadigd is. Het snoer mag niet worden gebogen of platgedrukt.

Bij een beschadiging van het netsnoer mag het ter voorkoming van gevaar alleen door de fabrikant of de technische dienst worden vervangen.

De machine is niet bedoeld voor gebruik door personen (o.a.kinderen) met beperkte fysieke, zintuiglijke of geestelijke mogelijkheden, of personen die over onvoldoende ervaring of kennis beschikken, tenzij ze onder toezicht staan of van veilheidsverantwoordelijke personen instructies krijgen.

Verhinder het gebruik van de machine voor kinderspellen.

Veiligheidsmaatregelen moeten ook bij verplaatsing en transport van de machine worden genomen, omdat de machine een grote massa heeft.

OPGELET! Gebruik de machine niet als onderzet, voetstuk enz.

HET IS VERBODEN de machine buiten ruimte te plaatsen, om het apparaat aan atmosferische inwerking niet bloot te stellen.

HET IS VERBODEN de machine te gebruiken zonder plastieke pluggen in te zetten.

Bij de aansluiting van de machine op de koudwaterleiding mag alleen een nieuwe tovoerslang worden gebruikt.

Het gebruik van de machine door kinderen IS VERBODEN.

HET IS VERBODEN wasmiddelen te gebruiken, die oplosmiddelen inhouden, omdat het brandgevaar oplevert.

Gedurende het wasproces wordt het niet aanbevolen, het deurglas aan te raken, omdat het heet wordt en een brandwond kan veroorzaken.

Teneinde van elektrische en brandveiligheid IS HET VERBODEN:

— de machine op een elektriciteitsnet aan te sluiten dat een defekte beveiliging tegen overbelasting heeft;

— voor aansluiting van de machine een stopcontact zonder aardingscontact te gebruiken;

— voor aansluiting van de machine op het elektriciteitsnet verloopstekkers, meervoudige stopcontacten (met twee of meer aansluitingspunten) en verlengsnoeren te gebruiken;

— de stekker met natte handen in het stopcontact te steken of eruit te halen;

— de werkende machine met natte handen aan te raken;

— de machine onder stromend water te wassen;

NL

— de machine van het elektriciteitsnet uit te schakelen door het netsnoer te trekken;

— reparaties selbstandig uit te voeren en wijzigigen in de constructie van de machine en in zijn water- en stroomtoevoer aan te brengen, die tot ernstige beschadigingen van de machine leiden en het recht op de garantiereparatie doen vervallen. Reparaties mogen alleen door een bevoegde mecanicien van de technische dienst worden uitgevoerd, omdat het apparaat na een ongekwalificeerde reparatie een gevaarbron kan worden.

Indien in het werken van de machine storingen optreden, die bij elektrisch gekraak, rook enz. worden begeleid, zet de machine meteen uit en trek de stekker uit het stopcontact, draai de watertoevoerkraan dicht en ontbied een mecanicien van de technische dienst.

In geval van een brand zet de machine meteen uit, draai de watertoevoerkraan dicht, neem maatregelen, om de brand uit te doven, en roep de brandweer.

Er is een tweepoolige steckdoze met aardingcontact voor het machinenaansluiten in een plaats optestellen die is toegankelijk voor een extra-uitschakelen van machine van elektriciteit.

OPGELET! Na het afloop van de levensduur van de machine stelt zich de fabrikant niet aansprakelijk voor de veiligheid van zijn gebruik. Het verdere gebruik kan onveilig zijn, omdat de waarschijnlijkheid van het ontstaan van elektro- en brandgevaar wezenlijk toeneemt wegens natuurlijke veroudering van materialen en slijtage van de onderdelen van de machine.

9 RECYCLAGE EN VERWIJDERING

De voor de verpakking van de machine gebruikte materialen kunnen worden gerecycleerd en herhaald benut, indien ze bij de verzamelplaatsen van oudmateriaal worden ingeleverd.

OPGELET! Laat kinderen niet met de verpakkingsmaterialen te spelen, omdat het gevaar bestaat, om zich het benauwd te krijgen door in het vlies verwikkeld te raken.

De te verwijderen machine moet onbruikbaar worden gemaakt door het netsnoer te snijden, om het inschakelen op het elektriciteitsnet uit te sluiten, en de knip van het deurslot te breken. De verwijdering van de machine moet volgens de vigerende wetgeving van het land worden verricht.

10 GARANTIEBEPALINGEN

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelku ndige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundige aan het apparaat is gewerkt.
4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie schotten, lak- en/of emaillebeschadigingen.
5. De importeur geeft onder genoemde voorwaarden 24 maanden na aankoopdatum garantie op deze apparatuur tegen defecten die zijn ontstaan door fabricage en/of materiaalfouten zoals: thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.
   b. Voor compressoren geldt een depreciatieregeling gedurende 5 jaar, in gelijke percentages.
6. De garantie omvat uitsluitend het verstrekken van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon wordt omschreven.
   NB Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurkosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.
8. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend.
9. Vervanging van onderdelen verlengt de garantietermijn niet.

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.

2. De eerste 24 maanden na aankoopdatum voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.

3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht:

a. de voorrijdkosten

b. het arbeidsloon

c. alle materialen met uitzondering van de motorcompressor (zie garantiebepalingen punt 5)

1. Op werkdagen worden de kosten na 17.00 uur met 50% verhoogd.

2. De toeslag voor zaterdagen bedraagt tussen 08.00 en 16.00 uur 50 % en na 16.00 uur 100%. De toeslag voor zon- en feestdagen bedraagt tussen 08.00 en 16.00 uur 200% en na 16.00 uur 300%.

3. Bij klantenbezoek dienen alle kosten en gebruikte materialen a contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.

4. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service: Exquisit E.S.C

tel. [phone]

fax. [phone]

e-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur: DOMEST Import - Export B.V.

De Veentjes 21/03b NL-7001 DL Doetinchem

Tel. [phone] Fax [phone]

e-mail: [e-mail]
