Produkttyp	Getränkekühlschrank
Marke	Exquisit
Modell	CD350
Abmessungen (H x B x T)	173 x 60 x 60 cm
Gewicht	67 kg
Stromversorgung	220-230 V / 50 Hz
Stromstärke	1,7 A
Leistung	230 W
Nutzvolumen Kühlschrank	320 Liter
Flaschenkapazität (0,33 l)	329 Flaschen
Flaschenkapazität (0,5 l)	197 Flaschen
Innentemperatur	0 °C bis +10 °C
Kältemittel	R600a
Isolierung	Polyurethanschaum mit Cyclopentan
Klimaklasse	3 (Umgebungstemperatur 16-32 °C)
Innenbeleuchtung	LED, 3 W
Anzahl der verstellbaren Gitter	8
Türanschlag wechselbar	Ja, umkehrbar
Abtauen	Automatisch
Kühlungstyp	Kompressor
Lüfter	Ja
Pflege und Reinigung	Regelmäßige Reinigung mit Seifenwasser, Reinigung des Ablaufkanals
Sicherheit	Vor der Reinigung vom Netz trennen, Lüftungsgitter nicht abdecken
Kundendienst	Bei technischen Fragen wenden Sie sich an den Kundendienst

Häufig gestellte Fragen - CD350 Exquisit

Wie stelle ich die Temperatur des Kühlschranks CD350 ein?

Verwenden Sie den Thermostat-Regler (Markierung 2 in der Abbildung). Drehen Sie ihn im Uhrzeigersinn, um die Temperatur zu senken (maximale Kühlung in Position 5), oder gegen den Uhrzeigersinn, um sie zu erhöhen (Position 1 = minimale Kühlung). Position 0 stoppt den Kompressor, unterbricht aber nicht die Stromversorgung.

Wie wechsle ich den Türanschlag?

Trennen Sie zuerst das Gerät vom Netz. Entfernen Sie bei einflügeligen Modellen die oberen und unteren Scharniere, nehmen Sie die Tür ab, drehen Sie sie um 180° und befestigen Sie die Scharniere auf der gegenüberliegenden Seite. Verwenden Sie einen 8er und 12er Schraubenschlüssel und einen Kreuzschlitzschraubendreher. Bei zweiflügeligen Modellen ist der Vorgang ähnlich, jedoch mit einem mittleren Scharnier. Siehe Abbildungen 3 und 5 in der Anleitung.

Was tun, wenn mein Kühlschrank ungewöhnliche Geräusche macht?

Überprüfen Sie, ob das Gerät stabil auf einer ebenen Fläche steht. Stellen Sie die vorderen Füße bei Bedarf ein. Stellen Sie sicher, dass es keine Möbel oder die Wand berührt. Glucksen- oder Klickgeräusche sind beim Betrieb des Kompressors normal. Wenn das Geräusch plötzlich laut wird, prüfen Sie, ob Flaschen oder Dosen aneinander stoßen.

Warum bildet sich Kondenswasser auf der Oberseite des Geräts?

Dies tritt auf, wenn die Raumluftfeuchtigkeit über 60 % liegt. Lüften Sie den Raum und entfernen Sie Feuchtigkeitsquellen. Hält die Kondensation an, reduzieren Sie das häufige Öffnen der Tür.

Wie reinige ich den Kühlschrank CD350?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie warmes Seifenwasser oder Spülmittel für die Innen- und Außenflächen. Keine Scheuermittel, Alkohol oder Benzin verwenden. Reinigen Sie regelmäßig den Ablaufkanal mit dem mitgelieferten Reiniger (Markierung 8 in der Abbildung).
Stauben Sie mindestens einmal jährlich die Rückseite und den Kompressor mit einer weichen Bürste oder einem Staubsauger ab.

Ist das Abtauen automatisch?

Ja, das Abtauen des Kühlabteils erfolgt vollautomatisch. Das Eis schmilzt, wenn der Kompressor stoppt, das Wasser fließt durch den Ablaufkanal in eine Schale über dem Kompressor und verdunstet dort. Wenn sich Wasser ansammelt, prüfen Sie, ob der Ablauf verstopft ist, und reinigen Sie ihn.

Wie viele Flaschen passen in den CD350?

Der Kühlschrank fasst bis zu 329 Flaschen à 0,33 l oder 197 Flaschen à 0,5 l. Die maximale Belastung pro Ablage beträgt 50 kg.

Was tun, wenn das Gerät nicht mehr kühlt?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 16 und 32 °C liegt. Prüfen Sie, ob die Tür richtig schließt und die Dichtung sauber ist. Wenn der Kompressor nur kurz pausiert, kann dies auf eine Überlastung oder eine offen gelassene Tür hinweisen. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

Wie transportiere ich das Gerät sicher?

Transportieren Sie das Gerät stets in aufrechter Position. Schützen Sie es vor Witterungseinflüssen und sichern Sie es, um ein Verrutschen zu verhindern. Wenn das Gerät während des Transports geneigt wurde, warten Sie mindestens 4 Stunden, bevor Sie es einstecken, um Schäden am Kompressor zu vermeiden.

Wie lautet die Garantie für den Exquisit CD350 Kühlschrank?

Der Hersteller garantiert den ordnungsgemäßen Betrieb unter normalen Nutzungsbedingungen (Umgebungstemperatur 16-32 °C, Luftfeuchtigkeit ≤60 %). Bei einer Störung überprüfen Sie zunächst die Lösungen in der Anleitung. Wenn das Problem bestehen bleibt, wenden Sie sich an den technischen Kundendienst und geben Sie Modell und Seriennummer an, die sich auf dem Typenschild im Kühlabteil befinden.

BEDIENUNGSANLEITUNG CD350 Exquisit

LESEN SIE BITTE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG DURCH! Bei Nichtbeachtung der in der Gebrauchsanweisung genannten Anweisungen besteht die Gefahr der Beschädigung des Geräts und des damit verbundenen Verlusts des Rechts auf Garantieleistungen. Wir empfehlen ihnen, die Gebrauchsanweisung bis zum Ende der Betriebszeit aufzubewahren und sie im Falle eines Verkaufs des Geräts an den neuen Eigentümer weiterzugeben.

! ACHTUNG!

• Halten Sie die Lüftungsöffnungen im Gerategehäuse oder in möglichen Seitenwändenvon umgebenden Einbauwänden frei von Hindemissen.
• Benutzen Sie keine mechanischen Gegenstände order andere Mittel, um den Abtauprozess zu beschleunigen, ausser den vom Hersteller empfohlenen.
• Das Kühlsystem des Geräts nicht beschädigen. Verwendetes Kühlmittel R600a. Falls das Kühlsystem beschädigt ist:

√ Kein offenes Feuer verwenden.
√ Funkenschlag vermeiden, keine elektrischen sowie Beleuchtungsgeräte einschalten.
√ Den Raum sofort durchlüften.

• Das Kühlgerät nur Aufbewahrung von Esswaren verwenden.
• In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.

NETZANSCHLUSS

• Das Kühlgerät unbedingt an eine geerdete Steckdose anschließen. Die geerdete Steckdose für den Netzanschluss des Geräts sollte sich an gut zugänglicher Stelle befinden.
• VOR DEM AUFSTELLEN EIN DEFEKTES KABEL UNBEDINGT DURCH EIN NEUES VOM SELBEN TYP WIE DAS VOM HERSTELLER DES KÜHLGERÄTS VERWENDETE ERSETZEN, UM SCHADEN AN GESUNDHEIT UND EIGENTUM ZU VERMEIDEN.
• UM JEGLICHES RISIKO AUSZUSCHLIESSEN, DARF EIN SCHADHAFTES NETZKABEL NUR VOM HERSTELLER, DESSEN WARTUNGSMEISTER ODER EINER ENTSPRECHEND AUSGEBILDETEN PERSON AUSGEWECHSELT WERDEN.

— Das Verwenden von Verlängerungskabeln, Adaptern oder Mehrfachsteckdosen ist NICHT ZULÄSSIG.

- Netzspannung und -frequenz müssen mit den in Angaben in der Tabelle über die allgemeinen Eigenschaften des Kühlschranks übereinstimmen.

- Beachten Sie bitte beim Aufstellen des Kühlgeräts, dass dieser das Netzkabel nicht beschädigt. Nichts Schweres wie Kühlgeräte, Möbel oder andere geräte auf das Stromkabel stellen, um dieses nicht zu beschädigen. Andernfalls könnte dies zu einem Kurzschluss und zu einem Brand führen.

- Achten Sie darauf, dass die Rückwand des Kühlgeräts den Netzstecker nicht berührt oder letzterer in irgendeiner Weise beschädigt ist. Ein defekter Netzstecker kann zu einem Brand führen!

- ACHTUNG! DIE ABDECKUNG DER LED-BELEUCHTUNG NICHT ENTFERNEN. Wenn eine LED-Beleuchtung vorhanden ist darf diese im Falle eines Ausfalls/Defekts nur durch den autorisierten Kundendienst ausgewechselt/repariert werden.

- NACH DEM AUSSCHALTEN DES GERÄTS (ZUR REINIGUNG, ZUM AUFSTELLEN AN EINEM ANDEREN PLATZ USW.) DIESES ERST NACH MINDESTENS 15 MINUTEN WIEDER ANS NETZ ANSCHLIEßen.

. Die Benutzung eines technisch nicht einwandfreien Geräts ist zu unterlassen.

- Vor der Reinigung das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.

• Das Gerät darf nicht verbrannt werden.

. Schützen Sie die Innenwände und alle Kunststoffteile des Kühlgeräts vor Kontakt mit Fett, Säuren und Soßen.

- Bitte keine elektrischen Geräte wie Mikrowellengeräte, Haartrockner, Bügeleisen, Wasserkocher und ähnliche auf den Kühlschrank stellen: Kunststoffteile könnten sich entzünden.

NUR DER SERVICE-FACHMANN IST IMSTANDE, TECHNISCHE MÄNGEL ZU BEHEBEN.

TRANSPORT

BEI NICHTBEACHTUNG DER TANSPORTVORSCHRIFTEN KANN DER HERSTELLER NICHT FÜR ENTSTEHENDE SCHÄDEN HAFTBAR GEMACHT WERDEN.

Das Kühlgerät nur in vertikaler Lage transportieren.

Während des Transports muss das Kühlgerät vor atmosphärischen Einwirkungen (Regen, Schnee, Feuchtigkeit) geschützt sein.

Das Kühlgerät muss gut befestigt sein, um Verrutschen und Beulen durch Schläge während des Transports zu vermeiden.

Falls das Gerät nicht in vertikaler Lage transportiert wurde, darf es erst nach mindestens vier Stunden ans Netz angeschlossen werden. Bei Nichtbeachtung dieser Vorschrift droht der Ausfall des Kompressors.

Der Kühlschrank ist ein Kommerzkühlschrank–Vitrine mit einer Glastür und einem Ventilator, der für die Abkühlung, Exponierung und Aufbewahrung von Lebensmitteln und Getränken geeignet ist.

Diese Geräte sind für den gewerbil

DER KÜHLSCHRANK IST UMWELTFREUNDLICH, ER BEINHALTET KEINE DIE OZONSCHICH SCHÄDIGENDEN MATERIALIEN: als Kühlmittel wird R 600a verwendet, die Isolierung Ihres Geräts besteht aus Zyklopentan C 5 H 10 .

DER HERSTELLER GARANTIERT EINE ZUVERLÄSSIGE FUNKTION DES KÜHLSCHRANKS BEI EINER UMGEBUNGSTEMPERATUR VON +16 BIS +32 GRAD CELSIUS UND EINER VERHÄLTNISMÄSSIGEN LUFTFEUCHTIGKEIT VON BIS ZU 60 PROZENT.

Der Kühlschrank gehört der Klimaklasse ^31 . Die Innentemperaturklasse ist S (von -2 °C bis +14 °C). Gerauschemission < 70 dB(A).

Modell		CD290-1004FKU 290 GFLK- 292		CD350-1003/1004KSCD 350.1/KS CD 350.2CD350-1D/CD350-2DCD351, CD350, CD350-2
Gesamtbruttovolumen, L		290		350
Nutzinhalt Kühlteil, I		275		320
Abmessungen (Höhe/Breite/Tiefe), cm		145x60x60		173x60x60
Aufstellfläche, dm2		115		115
Temperatur im Kühlteil, °C		von 0 bis +10
Strom, A		1,5		1,7
Masse, kg		58		67
Nennspannung		220 - 230V/50HZ
Leistungsaufnahme, W		200		230
Daten gemäß den Anforderungen der Norm EN ISO 23953-2:2005
Größe und Temperaturbereiche, °C		von -2 bis +14
Fläche zum Türaufmachen, m2		0,66		0,80
Allgemeine Produkt-Exposition Bereich, m2		0,51		0,62 / 0,58
Anzahl der Flaschen, Stc:	0,33 l	270		329
	0,5 l PET	162		197
Max. Belastung pro Ablage kg		50		50
Energieverbrauch:		Bei einges-chalteter Beleuchtung	Bei ausgeschalteter Beleuchtung	Bei einges-chalteter Beleuchtung	Bei ausgeschalteter Beleuchtung

ANMERKUNG. Der Hersteller behält sich das Recht vor, die in der Gebrauchsanweisung genannten technischen Eigenschaften des Geräts sowie dessen Ausstattung zu ändern.

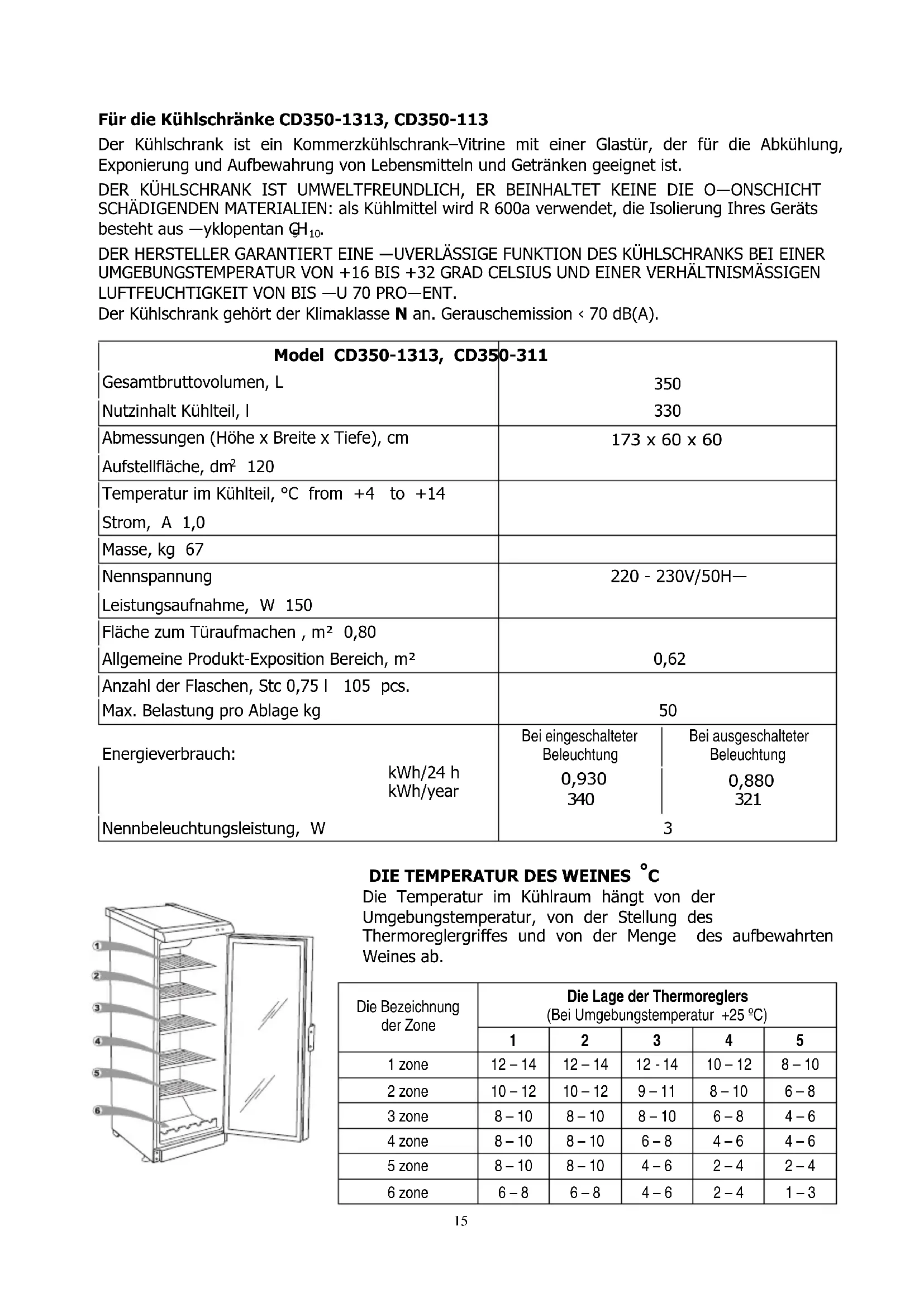

Für die Kühlschränke CD350-1313, CD350-113

Der Kühlschrank ist ein Kommerzkühlschrank–Vitrine mit einer Glastür, der für die Abkühlung, Exponierung und Aufbewahrung von Lebensmitteln und Getränken geeignet ist.

DER KÜHLSCHRANK IST UMWELTFREUNDLICH, ER BEINHALTET KEINE DIE O—ONSCHICHT SCHÄDIGENDEN MATERIALIEN: als Kühlmittel wird R 600a verwendet, die Isolierung Ihres Geräts besteht aus —yklopentan GH _10 .

DER HERSTELLER GARANTIERT EINE —UVERLÄSSIGE FUNKTION DES KÜHLSCHRANKS BEI EINER UMGEBUNGSTEMPERATUR VON +16 BIS +32 GRAD CELSIUS UND EINER VERHÄLTNISMÄSSIGEN LUFTFEUCHTIGKEIT VON BIS —U 70 PRO—ENT.

Der Kühlschrank gehört der Klimaklasse N an. Gerauschemission < 70 dB(A).

Model CD350-1313, CD350-311
Gesamtbruttovolumen, L	350
Nutzinhalt Kühlteil, l	330
Abmessungen (Höhe x Breite x Tiefe), cm	173 x 60 x 60
Aufstellfläche, dm2 120
Temperatur im Kühlteil, °C from +4 to +14
Strom, A 1,0
Masse, kg 67
Nennspannung	220 - 230V/50H—
Leistungsaufnahme, W 150
Fläche zum Türaufmachen, m2 0,80
Allgemeine Produkt-Exposition Bereich, m2	0,62
Anzahl der Flaschen, Stc 0,75 l 105 pcs.
Max. Belastung pro Ablage kg	50
Energieverbrauch:	Bei eingeschalteter Beleuchtung	Bei ausgeschalteter Beleuchtung
	kWh/24 h kWh/year	0,930 340
Nennbeleuchtungsleistung, W	3

Die Temperatur im Kühlraum hängt von der Umgebungstemperatur, von der Stellung des Thermoreglergriffes und von der Menge des aufbewahrten Weines ab.

Die Bezeichnung der Zone	Die Lage der Thermoreglers (Bei Umgebungstemperatur +25 °C)
	1	2	3	4	5
1 zone	12 – 14	12 – 14	12 - 14	10 – 12	8 – 10
2 zone	10 – 12	10 – 12	9 – 11	8 – 10	6 – 8
3 zone	8 – 10	8 – 10	8 – 10	6 – 8	4 – 6
4 zone	8 – 10	8 – 10	6 – 8	4 – 6	4 – 6
5 zone	8 – 10	8 – 10	4 – 6	2 – 4	2 – 4
6 zone	6 – 8	6 – 8	4 – 6	2 – 4	1 – 3

BESCHREIBUNG DES GERÄTS, HAUPTBESTANDTEILE (siehe Abb. 1)

1 Schalter 6 Ventilator

2 Temperaturregler 7 Regal

3 Anzeige der Temperaturregelung 8

4 Stromanzeige (grün) 9 Kondensator

5 Leuchte (LED) 10 Kompressor

Reinigungsinstrument für die Tauwasserauffangrinne (rot)

STEUERUNG UND LICHTSIGNALISIERUNG (siehe Abb. 1)

1 — SCHALTER. Die Beleuchtung des Kühlbereiches wird mit dem Drücken des Schalters 1 eingeschaltet. | - ein. 0 – aus.
2 — TEMPERATURREGLER. Der Thermoregler in der Stellung "0" (AUS) schaltet aus dem Netz nur den Kompressor aus. Bei Drehung des Thermoreglergriffs im Uhrzeigersinn sinkt die Temperatur im Kühlbereich.

3 — ANZEIGE DER TEMPERATURREGELUNG

4 — STROMANZEIGE (GRÜN) ① Die aufleuchtende grüne Signallampe 4 zeigt an, dass der Kühlschrank ans Netz angeschaltet ist. In Kühlschränken mit Ventilator schaltet sich der Ventilator mit ein und arbeitet ununterbrochen.

VORBEREITUNG DES GERÄTS

Wir empfehlen, für die Vorbereitungsarbeiten eine weitere Person heranzuziehen.

• Die Verpackung entfernen. Den Kühlschrank von der Schaumstoffunterlage nehmen.
- Klebebänder entfernen.
- Neigen Sie beim Aufstellen den Vorderteil des Kühlschranks ein wenig nach hinten, dann können Sie ihn auf den Rädchen leicht an den gewünschten Platz rollen.

Ist Ihr Kühlschrank mit angeschraubten Handgriffen ausgestattet, so beim Anheben und Verschieben des Kühlschranks bitte nicht auf Handgriffe zu nehmen, um ihren Abbruch zu vermeiden.

• Klebeband entfernen und die Tür öffnen. Den Dichtungssatz über der Tür entfernen.
• Entsorgen Sie die Verpackungen fachgerecht.
• —wei Abstandshalter (1) aus dem Beutel herausnehmen und in die Halterungen (2) auf der Rückseite des Gerätes einsetzen (siehe abb. 4).

AUFSTELLUNG

ACHTUNG! Der Kühlschrank darf nicht in ungeheizten Räumen oder auf dem Balkon betrieben werden. Das Gerät nicht in unmittelbarer Nähe einer

Heizquelle (Kochherd, Heizkörper, direkte Sonneneinstrahlung) aufstellen.

ACHTUNG! Der Kühlgerät darf nicht in Kontakt mit Heizungs- Gas- und Abwasserrohre geraten sowie elektrische Geräte nicht berühren.

• Die Lüftungsöffnung an der Oberseite des Kühlschranks darf nicht abgedeckt werden, eine ungehinderte Lufzirkulation muss gewährleistet sein. Der —wischenraum zwischen der Oberseite des Kühlschranks und einem darüber befindlichen Möbel sollte mindestens 10 cm betragen. Andernfalls steigt der Stromverbrauch des Kühlschranks an oder der Kompressor kann sich überhitzen.
• Falls der Kühlschrank in einer Ecke aufgestellt werden soll, belassen Sie einen seitlichen Abstand von mindestens 1 cm (siehe abb. 2).

- Der Kühlschrank ist unbedingt auf einer ebenen Oberfläche aufzustellen, er darf nicht an die Wand angelehnt werden. Regulieren Sie, falls nötig, die Höhe durch Drehen der Stützfüße: durch Drehen im Uhrzeigersinn hebt sich der Vorderteil des Geräts, durch Drehen im Gegenuhrzeigersinn senkt er sich. Wenn der Kühlschrank ganz leicht nach hinten geneigt steht, gehen die Türen von selbst zu.

WECHSEL DES TÜRANSCHLAGS

—um Wechsel der Öffnungsrichtung der Kühlschranktür empfehlen wir eine weitere Person heranzuziehen. Sie brauchen: Schraubenschlüssel Nummer 8 und 10, Kreuzschraubenzieher. Der Kühlschrank darf zum Wechseln der Kühlschranktür NICHT horizontal abgelegt werden.

Hinweis. Für Kühlschränke mit abschließbaren Türen, Türöffnungsrichtung nicht geändert.

Für die Kühlschränke CD290-1004, CD350-1003, CD350-1313, FKU 290 G CD351, KSCD 350.1, CD350-311, CD350-1D, CD350 (Abb. 3):

ACHTUNG! Schalten Sie das Gerät ab, ziehen Sie dazu das Netzkabel aus der Steckdose.

1. Die zwei Schrauben 7 abschrauben und den unteren Scharnierhalter 8 zusammen mit dem Scheibensatz 6 auf dem Lagerzapfen und Dichtungssatz 5 abnehmen.
2. Die zwei Schrauben 7 abschrauben und den Scharnierhalter 11 abnehmen. Die Tür 4 abheben.
3. Aus dem oberen Scharnierhalter den Lagerzapfen 2 zusammen mit der Mutter 1 und den Scheiben 3 ausschrauben und den ganzen Satz auf der Gegenseite der Tür fest montieren.
4. —uerst die Tür um 180° drehen, dann den oberen Lagerzapfen in die Tür einschieben und die Tür aufhängen. Die Befestigungsschrauben 12 aus der Tür abschrauben, die Türgriffe 13 entfernen. Die Griffe auf der Gegenseite montieren. Schraubenlöcher mit den Spreizstiften verschliessen.
5. Die Platte 10 bleibt in ihrer Position.
6. —uerst den Lagerzapfen in die Tür einschieben, dann den unteren Scharnierhalter 8 zusammen mit dem Scheiben- und Dichtungssatz auf der Gegenseite des Schrankes fest montieren.
7. Den Scharnierhalter 11 auf der Gegenseite des Schrankes befestigen.

Für die Kühlschränke CD350-1004, CD350-2D, KS CD 350.2, CD350-2 (Abb. 5): ACHTUNG! Schalten Sie das Gerät ab, ziehen Sie dazu das Netzkabel aus der Steckdose.

1. Die zwei Schrauben 12 abschrauben und den unteren Scharnierhalter 13 zusammen mit dem Scheibensatz 11 auf dem Lagerzapfen und Dichtungssatz 10 abnehmen.

2. Die zwei Schrauben 12 abschrauben und den Scharnierhalter 15 abnehmen;

3. Die untere Tür 9 abheben. Die Befestigungsschrauben 7 des mittleren Scharnierhalters lösen.

4. Den mittleren Scharnierkalter 6 zusammen mit dem Scheibensatz auf dem Lagerzapfen und Dichtungssatz 5 abnehmen. Die obere Tür abheben.

5. Aus dem oberen Scharnierhalter den Lagerzapfen 2 zusammen mit der Mutter 1 und den Scheiben 3 abschrauben und den ganzen Satz auf der Gegenseite der Tür fest montieren.

6. Die Abdeckkappen 18 im Querbereich des Schrankes herausnehmen und auf die andere Seite der Tür umsetzen. —uerst die obere Tür um 180° drehen, dann den oberen Lagerzapfen in die Tür einschieben und die Tür aufhängen;

7. —uerst den Lagerzapfen des Scharnierhalters in die obere Tür einschieben, dann den mittleren Scharnierhalter zusammen mit dem Scheiben- und Dichtungssatz auf der Gegenseite des Schrankes fest montieren. —uerst die untere Tür um 180° drehen, dann sie auf den Lagerzapfen des mittleren Scharnierhalters aufhängen.

8. Die Befestigungsschrauben 16 aus beiden Türen lösen, die Türgriffe 17 entfernen. Die Griffe auf der Gegenseite montieren. Schraubenlöcher mit den Spreizstiften verschließen.

9. Die Platte 14 bleibt in ihrer Position.

10. —uerst den Lagerzapfen in die Tür einschieben, dann den unteren Scharnierhalter 13 zusammen mit dem Scheiben- und Dichtungssatz auf der Gegenseite des Schrankes fest montieren.

11. Den Scharnierhalter 15 auf der Gegenseite des Schrankes anschrauben.

TEMPERATURREGULIERUNG

Die Temperatur im Kühlfach wird durch Drehen des Temperatur-Drehreglers 2 (siehe Bild 1) eingestellt. Die eingestellte Temperatur auf einer fünfstufigen Skala ist am Drehregler ablesbar. Bei geschlossener Kühlschranktür ist sie an der Anzeige des Temperaturreglers ablesbar 3 (abb. 1). Die Temperatur kann auf einer fünfteiligen Skala reguliert werden.

0 = der Kompressor wird abgeschaltet.

ACHTUNG! Das Gerät ist noch am Stromnetz angeschlossen.

1 = höchste Temperatur (geringste Kühlung)

5 = niedrigste Temperatur (stärkste Kühlung)

Falls die Produkte im Kühlfach zu kalt sein sollten, stellen Sie einfach den Temperaturregler auf Stufe 1-3. Falls die Produkte im Kühlfach zu wenig gekühlt werden, stellen Sie den Temperaturregler auf 3-5.

Bitte stellen Sie die die Temperatur im Kühlschrank ganz nach Ihren Wünschen ein. DIE TEMPERATUR IM KÜHLFACH KANN ABHÄNGIG VON UMGEBUNGSTEMPERATUR, MENG E UND TEMPERATUR DER NAHRUNGSMITTEL, HÄUFIGKEIT DER TÜRÖFFNUNG SCHWANKEN. BEI NIEDRIGER RAUMTEMPERATUR KÜHLT DER KÜHLSCHRANK WENIGER STARK, DESHALB KANN DIE TEMPERATUR IM KÜHLSCHRANK ANSTEIGEN. Stellen Sie in diesem Fall die Temperatur mithilfe des Temperaturreglers niedriger.

ABTAUEN DER KÜHLKAMMER

Die Kühlkammer taut automatisch ab. Die sich hinten in der Kühlkammer bildenden Eistropfen schmelzen während der Betriebspausen des Kompressors, das Schmelzwasser fließt durch die Tauwasserauffangrinne ins Tauwasserverdunstungsgefäß auf dem Kompressor und verdunstet dort.

REINIGUNG UND PFLEGE

REINIGEN SIE DEN KÜHLSCHRANK REGELMÄSSIG.

Vergessen Sie nicht vor dem Abtauen oder dem Reinigen des hinteren Teils des Gehäuses das Gerät vom Netz zu nehmen.

• Bewahren Sie die Innenoberflächen des Geräts und alle Kunststoffteile vor Fett, Säure, Soßen. Falls Sie unabsichtlich davon ausgießen, reinigen Sie die betroffenen Flächen sofort mit warmem Seifenwasser oder Spülmittel. Reiben Sie sie anschließend trocken.
• Reinigen Sie die Innenflächen des Kühlschranks mit warmem Seifenwasser. Es kann auch Geschirrspülmittel verwendet werden.
• Reiben Sie die Innen- und Außenflächen trocken.
• Reinigen Sie die Türdichtung regelmäßig. Reiben Sie sie trocken.

- Reinigen Sie die Schalen und das andere —ubehör regelmäßig.

- ◀REINIGEN SIE REGELMÄBIG DIE ABFLUSSÖFFNUNG DER TAUWASSERAUFFANGRINNE MIT DEM DAFÜR VORGESEHENEN REINIGUNGSINSTRUMENT 8 (Abb. 1.)

- Wischen Sie mindestens einmal im Jahr den Staub ab, der sich an der Kühlschrankrückwand und auf dem Kompressor angesammelt hat. —ur Reinigung eine weiche Bürste, elektrostatische Tücher oder den Staubsauger benutzen.

• Für die Innen- und Außenreinigung KEINE, körnigen, säure-, alkohol-, oder benzinhaltigen Putzmittel verwenden.
• Bei der Reinigung KEINE Scheuerlappen oder Schwämme mit rauer Oberfläche verwenden.
• WENN SIE DAS KÜHLGERÄT FÜR LÄNGERE —EIT AUSSCHALTEN, LASSEN SIE DIE TÜR OFFEN.
• ACHTUNG! Außenseite der Tür - Glas - mit Mitteln zur Glasreinigung säubern.

Anmerkungen zum betriebsgeräusch des geräts. Die vom Kühlschrank während des

Betriebs verbreiteten verschiedenen Betriebsgeräusche sind normal und deuten nicht auf einen Defekt hin.

• Das Plätschern, Gurgeln und Rauschen kommt vom Kühlmittel, das durch das Kühlsystem des Geräts zirkuliert.
• Ein kurzes, lauteres Aufheulen oder ein Klicken hört man, wenn der Kompressor des Geräts sich einschaltet.

STÖRUNGEN UND DEREN BEHEBUNG. Was, wenn...

• Der ans Stromnetz angeschlossene Kühlschrank nicht funktioniert, die Stromanzeige nicht aufleuchtet. Überprüfen Sie, ob die Elektroinstallation bei Ihnen zu Hause in Ordnung ist. Überprüfen Sie, ob der Stecker richtig in die Steckdose gesteckt wurde.
• Der Lärmpegel des Geräts ansteigt. Überprüfen Sie, ob das Gerät stabil und waagrecht steht. —ur Regulierung bedienen Sie sich der vorderen Stützfüße des Geräts.
• Überprüfen Sie, ob zwischen dem Kühlschrank und anderen Möbeln oder den Teilen an der Hinterseite des Geräts und der Wand ein Zwischenraum ist. —iehen Sie den Kühlschrank weg von den Möbeln oder der Wand. Überprüfen Sie, ob die lauteren Geräusche nicht von Flaschen, Dosen, Geschirr im Kühlschrank stammen, die sich gegenseitig berühren.
• Wasser unter dem Kühlgerät. Das Tauwasserverdunstungsgefäß ist vom Kompressor gerutscht. Stellen Sie das Becken auf den Kompressor zurück.
• Beim Öffnen der Kühlschranktüren quillt das Gummidichtungsband hervor. Die Dichtung ist mit klebrigen Nahrungsmitteln (Fett, Sirup) verschmutzt. Reinigen Sie die Dichtung und die Vertiefung für die Dichtung mit warmem Seifenwasser oder Spülmittel, reiben sie beides trocken. Setzen Sie die Gummidichtung wieder in die Vertiefung ein.
• Hohe Temperatur im Kühlschrank, Betriebspausen des Kompressors kurz. Achten Sie darauf, ob die Kühlschranktüren sich gut dicht schließen lassen, ob nicht die Türen beim Herausnehmen oder Hineinstellen von Produkten länger als erforderlich offen gelassen wurden, ob nicht zu viele und zu warme Esswaren in den Kühlschrank gestellt wurden.
• Die Oberfläche des Kühlschranks beschlägt sich. Die Luftfeuchtigkeit in der Umgebung beträgt mehr als 60 Prozent. Lüften Sie den Raum, in dem das Kühlgerät steht, beseitigen sie falls möglich die Ursache für die Feuchtigkeit.

UMWELTHINWEISE

Dieses Symbol bedeutet, dass der Kühlschrank nach Ablauf der Betriebszeit nicht über den normalen Haushaltsabfall entsorgt werden darf, sondern getrennt, in speziellen, mit diesem —eichen versehenen Containern, über eine spezielle Sammelstelle entsorgt werden muss.

Genauere Informationen, wo alte Kühlschränke zur Entsorgung abgegeben werden können, erhalten sie von den örtlichen Behörden, dem Geschäft, in dem Sie den Kühlschrank gekauft haben, oder vom Hersteller.

Vor der Entsorgung des Geräts machen Sie dieses bitte unbrauchbar, damit mögliche Unfälle verhindert werden können. —iehen Sie den Netzstecker aus der Steckdose, zerschneiden sie das Kabel. Reißen Sie dann den Dichtungsgummi vom Kühlgerät. Falls vorhanden, machen Sie das Türschloss unbrauchbar.

ACHTUNG! Zerlegen Sie das Kühlgerät auf keinen Fall selbst. Bringen Sie es zu einem Abfallentsorgungsunternehmen.

GARANTIELEISTUNGEN

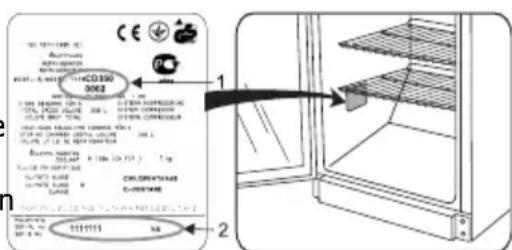

FALLS IHR KÜHLSCHRANK NICHT MEHR RICHTIG FUNKTIONIERT, ÜBER—EUGEN SIE SICH, OB SIE DIE URSACHE DES NICHT —UFRIEDENSTELLENDEN BETRIEBS DES GERÄTS NICHT SELBST BEHEBEN KÖNNEN. Können Sie das Problem nicht selbst lösen, wenden Sie sich telefonisch oder schriftlich an einen Serviceverteter in Ihrer Nähe. Geben Sie dabei unbedingt Modell (1) und Gerätenummer (2) an. Diese Angaben finden Sie auf der Geräteetikette.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

VEILIGHEIDSINSTRUCTIES

ELEKTRISCHE AANSLUITING

Model		CD290-1004FKU 290 GFLK- 292		CD350-1003/1004KSCD 350.1/KS CD 350.2CD350-1D/CD350-2DCD351, CD350, CD350-2
Totaal volume van de koelkast, L		290		350
Nuttig volume van de bewaringsafdeling, L		275		320
Grote afmetingen , cm		145x60x60		173x60x60
Vlakte van de rekken, dm2		115		115
Temperatuur koelgedeelte, °C		von 0 bis +10
Strom, A		1,5		1,7
Gewicht, kg		58		67
Netspanning		220 - 230V/50HZ
Opgenomen vermogen, W		200		230
Daten gemäß den Anforderungen der Norm EN ISO 23953-2:2005
Größe und Temperaturbereiche, °C		von -2 bis +14
Fläche zum Türaufmachen , m2		0,66		0,80
Allgemeine Produkt-Exposition Bereich, m2		0,51		0,62 / 0,58
Anzahl der Flaschen, Stc:	0,33 l	270		329
	0,5 l PET	162		197
Max. Belastung pro Ablage kg		50		50
Energieverbruik bij temperatuur van omgeving +25°C :kWh / 24 hkWh / year		Bei eingeschalteterBeleuchtung	Bei ausgeschalteterBeleuchtung	Bei eingeschalteterBeleuchtung	Bei ausgeschalteterBeleuchtung
		2,05748	2,02737	2,14781	2,07756
Nennbeleuchtungsleistung, W		3

• Der Transportboden beinhaltet Schaumpolyurethan. Klebeband von den Seiten des Kühlschranks entfernen, das Gerät etwas hochheben und den Transportboden herausziehen.
• Klebeband entfernen und die Tür öffnen. Den Dichtungssatz über der Tür entfernen.
• Zwei Abstandshalter (1) aus dem Beutel herausnehmen und in die Halterungen (2) auf der Rückseite des Gerätes einsetzen (zie afb. 4).
• Beim Verschieben des Kühlschrankes an eine andere Stelle ist der vordere Teil etwas anzuheben, damit die vorderen Füße den Boden nicht berühren.
• Indien de koelkast vervoerd wordt bij lage externe temperatuur (niet hoger dan +12 °C), dient u 2 uur te wachten voordat u de koelkast kunt aansluiten.
• Alle verpakkings- en vervoermaterialen dienen verwijderd te worden voordat u de koelkast met het voedingsnet verbindt.

PLAATSING
