GEBRUIKSAANWIJZING ACS09K01 Fuave

Mobiele Airconditioner/Luchtontvochtiger Mobile Airconditioner/Dehumidier Climatiseur/Deshumidicateur Mobile Bedieningshandleiding Manual Manuel d’instructionsINHOUD Technische gegevens 01. Veiligheidswaarschuwingen 02. Algemene Veiligheidswaarschuwingen 02. Elektrische veiligheid 04. Veiligheid rond het koelmiddel R290 06. Maximaal effect gebruik 07. Beschrijving 08. Installatie 09. Werking 10. Werking met afstandsbediening 12. Waterafvoer 22. Veiligheid 24. Schoonmaak en onderhoud 24. Probleemoplossing 26. Recycling 27. Lees voor gebruik deze handleiding zorgvuldig en geheel door. Installeer, gebruik of bewaar het apparaat niet in een ruimte kleiner dan 9m² Dit apparaat gebruikt een brandbaar koelmiddel. Als het koelmiddel lekt en blootgesteld wordt aan een externe ontstekingsbron bestaat er brandgevaar!1 TECHNISCHE GEGEVENS Batch AI0653 Cooling capacity 9000Btu/h Heating capacity ---- Refrigerant R290/170g Permissible excessive operating pressure Discharge 2.6MPa Suction 1.0MPa Max allowable pressure 2.6MPa Weight 25,3kg Rated voltage 220-240V~ Rated Frequency 50Hz Standard rating contitions Current Cooling 4.35A Heating

• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.

• Installeer het apparaat volgens de installatie-instructies. Onjuiste installatie kan waterlekkage, elektrische schokken, brand of schade aan eigendommen veroorzaken.

• Gebruik alleen de meegeleverde accessoires en speciaal gereedschap voor de installatie.

• Zorg er te allen tijde (ook tijdens transport!) voor dat het apparaat rechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen, wacht dan 2 uur voordat u het in gebruik neemt. Die tijd heeft de compressor nodig om zijn werk correct te doen.

• Zorg ervoor dat het apparaat op een stevige, vlakke en horizontale ondergrond staat.

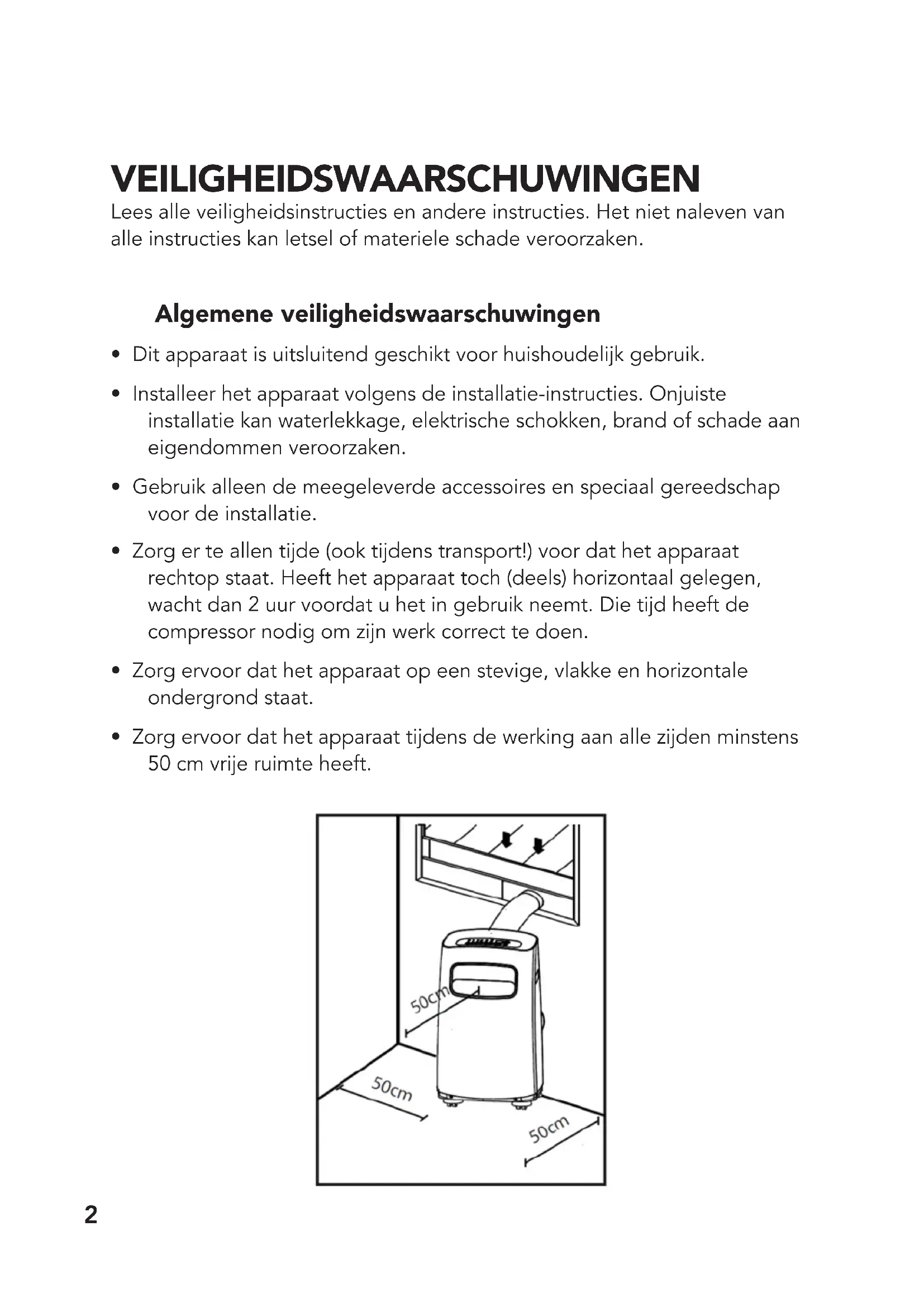

• Zorg ervoor dat het apparaat tijdens de werking aan alle zijden minstens 50 cm vrije ruimte heeft.3

• Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en bereikbaar zijn.

• Plaats geen voorwerpen op het apparaat.

• Laat een werkend apparaat niet zonder toezicht achter, ook niet even!

• Gebruik het apparaat niet in de nabijheid (minimaal 1 meter afstand) van licht ontvlambare of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of bij het apparaat; dat kan het plastic deformeren of elektrische schade aanbrengen.

• Raak het apparaat niet aan met natte of vochtige handen. Gebruik het apparaat ook niet op blote voeten.

• Gebruik het apparaat niet: - dichtbij een vuurbron; - dichtbij opspattende olie; - bij direct zonlicht; - bij spetterend water; - in een badkamer of bij een zwembad.

• Het apparaat heeft wielen om het gemakkelijk te kunnen verplaatsen. Plaats het apparaat niet op hoogpolig tapijt of rol het niet over voorwerpen om kantelen te voorkomen.

• Blokkeer de roosters voor de inkomende en uitgaande luchtstromen niet: ook niet gedeeltelijk.

• Dek het apparaat dus ook niet af: dit kan brand veroorzaken!

• Steek geen vingers of voorwerpen als pennen enz. door de roosters het apparaat in. Waarschuw vooral kinderen van deze gevaren.

• Zorg ervoor dat de ventilator niet blokkeert.

• Op kinderen, handelingsonbekwame personen en huisdieren dient toezicht te worden gehouden.

• Dit apparaat is geen speelgoed, kinderen mogen dus niet met het apparaat spelen.4

• Dit apparaat kan door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

• Neem de stekker uit het stopcontact wanneer u vreemde geluiden hoort, een vreemde geur ruikt, bij rook.

• Wordt het apparaat tijdens gebruik omgestoten, schakel dan het apparaat uit en neem de stekker uit het stopcontact. Inspecteer het apparaat nauwkeurig om er zeker van te zijn dat er geen schade is. Neem contact op met uw leverancier of een erkend elektricien wanneer u schade vermoed.

• Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

• Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwaliceerde personen.

• Wanneer de waterafvoerpunten niet in gebruik zijn, houd de bovenste en onderste rubberen afdichtingspluggen stevig op de plaats om waterschade en verstikkingsgevaar te voorkomen. Elektrische veiligheid

• Dit apparaat is alleen geschikt voor gebruik binnenshuis.

• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen!5

• Het apparaat dient volgens de landelijke bedradingsvoorschriften te worden aangesloten.

• Controleer voor gebruik of het stopcontact dat u wilt gebruiken geaard is, geen defecten vertoont en of de spanning op het stopcontact, overeenkomt met die op het typeplaatje van het apparaat. Schade, veroorzaakt door een foutieve spanning valt buiten de garantie!

• Als het apparaat niet wordt gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan éérst uit en neem vervolgens de stekker uit het stopcontact. Beweeg en/of verplaats het apparaat altijd rustig!

• Ook wanneer u het apparaat in gebruik neemt geldt: éérst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken!

• Gebruik het apparaat niet in een vochtige of natte omgeving, als badkamer en wasruimte, niet in de buurt van een bad, douche of zwembad en spetter geen water, olie of wat voor vloeistof dan ook op of in het apparaat.

• Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!

• Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met voldoende capaciteit (minimaal 3 x 1,5 mm²) en houd het buiten de looproute!

• Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdeeldoos/ tafelcontactdoos e.d.6 Veiligheid rond het koelmiddel R290

• Dit apparaat bevat het koelmiddel R290. R290 is een koelmiddel conform de Europese richtlijnen. Perforeer het koelcircuit nooit, R290 is brandbaar (GWP 3)!

• Gebruik voor het ontdooiproces en reinigen geen andere middelen dan aanbevolen door de fabrikant.

• Dit apparaat dient te worden gebruikt en opgeslagen in een ruimte, waarin zich geen bronnen van ontsteking bevinden, zoals open vuur of werkende gas- en elektrische apparaten.

• Perforeer geen van de onderdelen van het koelcircuit en steek het apparaat niet in brand.

• Als het apparaat is geïnstalleerd, werkt of wordt opgeslagen in een niet- geventileerde ruimte dan dient u maatregelen te nemen ter voorkoming van brand of explosie door weggelekt koelmiddel. Zorg dan dat er zich geen enkele ontstekingsbron (als vuur, kachels, vonkende elektrisch apparatuur, brandende sigaretten enz.) in dezelfde ruimte bevindt!

• Verplaats het apparaat niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen.

• Trek niet aan, vervorm of wijzig de elektrokabel of dompel het onder in water. Trekken of verkeerd gebruik van de elektrokabel leiden tot schade aan het apparaat en een elektrische schok veroorzaken.

• Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk is, dan wel storingen vertoont, gebruik hem dan niet of schakel hem onmiddellijk uit en neem de stekker uit het stopcontact. Apparaat, stekker en/of kabel dienen door een elektricien of een vergelijkbaar gekwaliceerd persoon te worden gerepareerd/vervangen. Reparaties door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke situaties veroorzaken!7

• Het apparaat moet zodanig worden opgeslagen dat mechanische defecten worden voorkomen.

• Installeer, gebruik of bewaar het apparaat niet in een ruimte met een vloeroppervlakte kleiner dan 9 m².

• R290 is geurloos, u zult lekkage dus niet ruiken!

• Personen die met een koelcircuit werken of daarop ingrijpen, dienen in het bezit te zijn van de juiste certicering die afgegeven is door een geaccrediteerde instantie en waarmee wordt verklaard dat de persoon in kwestie competent is om koelmedia te hanteren in overeenstemming met een speciale beoordeling die door de verenigingen van de sector erkend is.

• De reparaties moeten uitgevoerd worden op grond van de aanbevelingen van de fabrikant van het apparaat. Het onderhoud en de reparaties die de assistentie van ander gekwaliceerd personeel vereisen, moeten uitgevoerd worden onder toezicht van iemand die gespecialiseerd is in het gebruik van ontvlambare koelmedia.

• Demontage en recycling van de airco moet worden uitgevoerd door een gecerticeerde technicus. Maximaal effect gebruik

• Overschrijd de aanbevolen maximaal te koelen ruimte niet.

• Plaats het apparaat niet in de buurt van een warmtebron en niet in direct zonlicht.

• Sluit ramen en deuren en houd gordijnen of luiken gesloten tijdens de zonnigste uren van de dag.

• Houd het luchtlter schoon.

• Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de gewenste condities heeft bereikt.8 Beschrijving

7. Handvat (beide zijden)

9. Bovenste luchtinlaat

10. Aansluiting waterafvoerslang ontvochtigen

12. Lagere luchtinlaat

13. Aansluiting waterafvoerslang koelen9

Installatie De Fuave ACS09K01 is een mobiele airco/luchtontvochtiger die van kamer naar kamer verplaatst kan worden.

• Verwijder al het verpakkingsmateriaal, houd het buiten bereik van kinderen en zorg er daarbij voor dat het apparaat steeds rechtop blijft staan.

• Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat en toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat niet in gebruik maar ga er mee terug naar uw leverancier!

• Plaats het apparaat op een stevige, vlakke, droge en horizontale ondergrond in de buurt van een stopcontact en afvoermogelijkheid voor de warme lucht, bijv. een venster dat een stukje kan worden geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50 cm vrije ruimte heeft en houd rekening met alle aanwijzingen uit de veiligheidsinstructies.

• Om te ontvochtigen sluit u nu een waterafvoerslang aan op de aansluiting waterafvoerslang (10). Deze slang leidt u in een emmer of putje. De slang mag niet omhoog lopen! Uw apparaat is nu gebruiksklaar. Zie kopje waterafvoer.

• Om te koelen kunt u kiezen uit 3 mogelijkheden om de warme lucht naar buiten te voeren.

• Opmerking: U kunt de afvoerslang ook zonder raamafdichting uit een openstaand raam hangen; deze methode is evenwel minder effectief.

• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van uitgestoten vochtige lucht, wat lekkage, oververhitting of uitschakeling van de airco tot gevolg kan hebben.

• Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven beschreven instructies is geïnstalleerd!

• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan binnendringen!10

• Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan de techniek van deze airco. Vervang hem dus niet door-, en verleng hem niet met een eigen slang, want dat kan het functioneren van de airco negatief beïnvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te bereiken dient u de lengte zo kort mogelijk te houden.

• Denk wel aan uw inbraakpreventie! Het raam staat immers open bij gebruik van de mobiele airconditioner.

• Controleer, vóór u uw airco in gebruik neemt:

• Of hij volgens de voorschriften en de veiligheidsinstructies is geïnstalleerd.

• Of hij geen beschadigingen of gebreken vertoont.

• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het typeplaatje van het apparaat staat (220-240V / 50Hz).

• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten. Wanneer bovenstaande allemaal in orde is kunt u de stekker in het stopcontact steken. U kunt uw airco in werking stellen via het controlepaneel en de afstandsbediening. Werking via het controlepaneel: Werking11 Aan / Uit knop. Hiermee schakelt u de airco aan of uit. Hiermee kiest u voor een bepaalde functie: koelen, ventileren of drogen. Elke keer wanneer u de knop indrukt wisselt de functie; het lampje op het controlepaneel toont welke functie actief is. De ventilator wordt automatisch ingesteld. Hiermee kunt u de gewenste kamertemperatuur in stellen in stappen van 1°C (17°C tot 30°C). Het besturingssysteem kan zowel de temperatuur in °C als °F aangeven. Wanneer de temperatuur in °F wordt aangegeven, druk dan beide knoppen + en – voor 3 seconden gelijktijdig in om de temperatuur weer in °C weer te geven. LED display geeft de ingestelde temperatuur van de koelfunctie weer. Bij de functies drogen en ventileren wordt de kamertemperatuur weergegeven. Ook geeft het LED display de volgende fout- en veiligheidscodes weer. Foutcodes: E0 EEPROM fout E1 Kamer temperatuursensor fout E2 Verdamper temperatuursensor fout E3 Condensator temperatuursensor fout E4 Beeldschermcommunicatie fout EC Koudemiddel lekkage detectie storing Veiligheidscodes: P1 Waterreservoir is vol: Sluit de afvoerslang aan op de onderste waterafvoerpunt en laat het verzamelde water, weglopen, zie ook kopje waterafvoer. Wanneer deze veiligheidscode zich herhaalt neem contact op met uw leverancier.12 Opmerking: wanneer een van de bovenstaande storingen optreedt, schakel de airco uit en controleer eventuele obstakels. Start de airco opnieuw als de storing nog steeds aanwezig is, schakel de airco uit en neem de stekker uit het stopcontact. Neem contact op met uw leverancier. Koelen: Druk op de Mode toets tot het “Cool” functielampje brandt, druk op de + en – toetsen om de gewenste kamertemperatuur (17°C – 30°C) in te stellen. Met de FAN SPEED knop op de afstandsbediening kan de ventilatorsnelheid HIGH (hoog) of LOW (laag) ingesteld worden. Ventileren: Druk op de Mode toets tot het “Fan” functielampje brandt. Met de FAN SPEED knop op de afstandsbediening kan de ventilatorsnelheid HIGH (hoog) of LOW (laag) ingesteld worden. De temperatuur kan niet worden ingesteld. Ontvochtigen: Druk op de Mode toets tot het “Dry” functielampje brandt. De ventilatorsnelheid en temperatuur kan niet worden ingesteld. De ventilator start automatisch op LOW (laag) snelheid. Zie kopje Waterafvoer. Werking met de afstandsbediening

• Specicatie Type afstandsbediening RG51B30/CE Soort batterij 2x AAA 1.5 V Transmissie afstand 8 meter13

• Algemeen - Gebruik de afstandsbediening binnen 8 meter verwijderd van de airco. Richt op de ontvanger. Ontvangst wordt bevestigd door een pieptoon. - Zorg ervoor dat er geen obstakels, zoals gordijnen, deuren of dergelijke zich tussen de airco en de afstandsbediening bevinden. - Plaats 2 stuks AAA batterijen in de afstandsbediening. - Gebruik geen oude en nieuwe batterijen door elkaar. - Verwijder de batterijen uit de afstandsbediening wanneer de airco langere tijd niet wordt gebruikt. - Let op: Wanneer de batterijen worden verwijderd, wist de afstandsbediening alle programmering. Bij het plaatsen van nieuwe batterijen moet de afstandsbediening opnieuw geprogrammeerd worden. - Houd de afstandsbediening uit de buurt van vloeistoffen. - Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling. - Houd de afstandsbediening uit direct zonlicht. - Houd de afstandsbediening uit de buurt van andere elektrische apparaten.14

1. Temperatuur lager toets

2. Temperatuur hoger toets

3. Mode (Functie) toets

4. Swing toets (niet beschikbaar)

7. Ventilatorsnelheid toets

• Gebruik toetsen Auto werking

1. Druk op de MODE toets om auto te selecteren.

2. Druk op TEMP of om de gewenste temperatuur in te stellen.

3. Druk op de ON/OFF toets om te starten.

• In de Auto modus kan de airco logisch kiezen tussen koelen, ventileren en16 Auto werking

1. Druk op de MODE toets om

2. Druk op TEMP of om de

gewenste temperatuur in te stellen.

3. Druk op de ON/OFF toets om

te starten. Opmerking:

• In de Auto modus kan de airco logisch kiezen tussen koelen, ventileren en ontvochtigen door het verschil tussen de werkelijke omgevingstemperatuur en de ingestelde temperatuur op de afstandsbediening te detecteren.

• In de Auto modus kan geen ventilatiesnelheid worden gekozen, dit gebeurt automatisch.

• Wanneer de Auto modus niet comfortabel is, kies dan handmatig voor COOL, DRY or FAN.17 Koelen en ventileren werking

1. Druk op de MODE toets om

voor de COOL of FAN functie te kiezen.

2. Druk op TEMP of om de

gewenste temperatuur in te stellen.

3. Druk op de FAN SPEED om de

ventilatiesnelheid AUTO-HIGH- LOW te kiezen.

4. Druk op de ON/OFF toets om

te starten. Opmerking: In de ventilatie functie de ingestelde temperatuur is niet zichtbaar op het display van de afstandsbediening, ook kan de temperatuur niet geregeld worden. Alleen stap 1, 3 en 4 kunnen worden uitgevoerd.18 Ontvochtig werking

1. Druk op de MODE toets om de

DRY functie te kiezen.

2. Druk op TEMP of om de

gewenste temperatuur in te stellen.

3. Druk op de ON/OFF toets om

te starten. Opmerking: In de ontvochtigingsfunctie kan geen ventilatiesnelheid worden gekozen, dit gebeurt automatisch. Timer werking Druk op de TIMER ON knop om de automatische inschakeltijd en TIMER OFF knop om de automatische uitschakeltijd in te stellen.

1. Tijd voor automatisch

inschakelen instellen a. Druk op de knop TIMER ON. De afstandsbediening toont TIMER ON, het signaal ‘h’ wordt weergegeven op het LCD-display. Nu is het klaar om de Auto-in tijd te resetten om de operatie te starten. b. Druk nogmaals op de TIMER ON-knop om de gewenste Auto-on-tijd in te stellen.19 Telkens wanneer u op de knop drukt, neemt de tijd toe in stappen van 30 minuten, tot 10 uur en daarna in stappen van 1 uur tot 24 uur. c. Nadat de TIMER AAN is gezet, duurt het een halve seconde voordat de afstandsbediening het signaal naar de airconditioner verzendt. Na ongeveer nog eens 2 seconden verdwijnt het signaal ‘h’ en verschijnt de ingestelde temperatuur opnieuw op het LCD-scherm. Het timerfunctie controlelampje op de airco gaat branden.

2. Tijd voor automatisch uitschakelen instellen

a. Druk op de knop TIMER OFF. De afstandsbediening toont TIMER OFF, het signaal ‘h’ wordt weergegeven op het LCD-display. Nu is het klaar om de Auto-uit tijd te resetten om de operatie te starten. b. Druk nogmaals op de TIMER OFF-knop om de gewenste Auto-uit- tijd in te stellen. Telkens wanneer u op de knop drukt, neemt de tijd toe in stappen van 30 minuten, tot 10 uur en daarna in stappen van 1 uur tot 24 uur c. Nadat de TIMER UIT is gezet, duurt het een halve seconde voordat de afstandsbediening het signaal naar de airconditioner verzendt. Na ongeveer nog eens 2 seconden verdwijnt het signaal ‘h’ en verschijnt de ingestelde temperatuur opnieuw op het LCD-scherm. Het timerfunctie controlelampje op de airco gaat branden. Belangrijk: tijdsinstelling bij Timer: 0.5, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 en 24.20 Voorbeelden: De airco moet over 6 uur beginnen met werken. TIMER ON

1. Druk op de TIMER ON-knop, het

signaal ‘h’ verschijnt op het display.

2. Druk op de TIMER ON-knop om

‘6.0h’ weer te geven op het display

3. Wacht ongeveer 3 seconden en het

digitale display toont de temperatuur opnieuw. Nu is deze functie geactiveerd. De airco moet over 10 uur stoppen met werken TIMER OFF

1. Druk op de TIMER OFF-knop, het

signaal ‘h’ verschijnt op het display.

2. Druk op de TIMER OFF-knop om

‘10h’ weer te geven op het display.

3. Wacht ongeveer 3 seconden en het

digitale display toont de temperatuur opnieuw. Nu is deze functie geactiveerd. 6.0h TIMER ON 10h TIMER OFF21 De airco 2 uur na het instellen stoppen en 10 uur na het instellen opnieuw starten TIMER OFF-TIMER ON (aan-uit-starten)

1. Druk op de TIMER OFF knop.

2. Druk nogmaals op de TIMER OFF knop

om 2.0h weer te geven op het display.

3. Druk op de TIMER ON knop.

4. Druk nogmaals op de TIMER ON knop

om 10h we er te geven op het display.

5. Wacht ongeveer 3 seconden en het

digitale display toont de temperatuur opnieuw. Nu is deze functie geactiveerd. De airco 2 uur na het instellen starten en 5 uur na het instellen stoppen TIMER ON-TIMER OFF (uit-starten- stoppen)

1. Druk op de TIMER ON knop.

2. Druk nogmaals op de TIMER ON knop

om 2.0h weer te geven op het display.

3. Druk op de TIMER OFF knop.

4. Druk nogmaals op de TIMER OFF knop

om 5.0h weer te geven op het display.

5. Wacht ongeveer 3 seconden en het

digitale display toont de temperatuur opnieuw. Nu is deze functie geactiveerd. 10h

Sleep (Economy) werking De SLEEP-functie wordt gebruikt om het energiegebruik te beperken wanneer u slaapt: dan hebt u immers niet dezelfde temperaturen nodig om u comfortabel te voelen). De SLEEP-functie kan alleen met de afstandsbediening worden geactiveerd. Deze functie is alleen te gebruiken in de COOL en AUTO modus. Druk op de SLEEP-knop wanneer u gaat slapen. De ingestelde temperatuur zal na 30 minuten 1°C erhogen. En na 30 minuten nog eens 1°C verhogen. Deze nieuw-ingestelde temperatuur zal het apparaat 7 uur vasthouden, waarna de airco gaat werken zoals oorspronkelijk geprogrammeerd. LOCK knopje Gebruik dit knopje wanneer u wilt voorkomen dat alle instellingen per ongeluk veranderen. Een slot symbool verschijnt op het display wanneer het knopje is ingedrukt. Nogmaals indrukken en de LOCK functie wordt geannuleerd. Overige functies > Auto-herstart Als de airco vanwege een stroomstoring onverwachts uitschakelt, dan wordt de vorige functie instelling automatisch opnieuw gestart wanneer de stroomstoring is opgelost. > Aanpassing De luchtstroom kan automatisch worden aangepast door de jaloezieën handmatig in de gewenste positie zetten. Houdt de jaloezieën volledig geopend tijdens gebruik. Plaats geen zware voorwerpen of iets anders op de jaloezieën, dit veroorzaakt schade aan de airco.23 > Power Management Wanneer bij koelen de omgevingstemperatuur lager is de ingestelde temperatuur zal na bepaalde tijd de airco automatisch in de energiebesparende functie werken. De compressor slaat af en de ventilator gaat op LOW (laag) werken. Wanneer de omgevingstemperatuur weer hoger is dan de ingestelde temperatuur gaan de compressor en ventilator weer normaal werken, de energiebesparende functie wordt dan weer uitgeschakeld. Opmerking: Wanneer u koelt of ontvochtigt, wacht dan altijd 3 minuten na het in- of uitschakelen voordat u de airco opnieuw in- of uitschakelt. Deze tijd heeft de compressor nodig om te herstellen. Waterafvoer

1. Tijdens het ontvochtigen

Bij het ontvochtigen wordt meer water aan de lucht onttrokken. Verwijder daarom de aftapplug en sluit tijdens het ontvochtigen een afvoerslang op de waterafvoeraansluiting (10) aan en leid deze naar lager gelegen waterafvoer. Zorg ervoor dat de slang goed vastzit zodat het niet kan lekken. Richt de slang op de afvoer en zorg ervoor dat er geen knikken in de slang komen waardoor het water stopt met stromen. Als de slang niet meer wordt gebruikt plaats dan de aftapplug en knop terug om lekken te voorkomen.24 Bij deze werking wordt water onttrokken aan de lucht, dit verdampt grotendeels weer, maar eventueel overtollig water hoopt zich op in het onderste waterreservoir. Als het waterreservoir vol is, piept de airco 8 keer en het display toont P1. De motor en compressor stoppen met werken, behalve de ventilator, deze blijft werken. Schakel de airco uit en neem de stekker uit het stopcontact. Verplaats de airco naar een afvoerlocatie en ledig het waterreservoir door de aftapplug te verwijderen en een slang aan te sluiten. Zorg ervoor dat zodra het waterreservoir leeg is de aftapplug weer zorgvuldig wordt bevestigd om lekken te voorkomen. Het symbool P1 verdwijnt. Mocht de fout zich blijven herhalen neem contact op met uw leverancier.

2. Tijdens het koelen25

De Fuave mobiele airco is voorzien van een oververhittingsbeveiliging die het apparaat uitschakelt wanneer het oververhit raakt. Wanneer dit optreedt dient u de stekker uit het stopcontact te nemen en het apparaat minstens 30 minuten tijd te geven om af te koelen. Neem tevens de oorzaak van de oververhitting weg: wordt het apparaat (deels) afgedekt? Staat het te dicht op een muur of ander obstakel waardoor het onvoldoende lucht kan aanzuigen of uitblazen? Hierna kunt u het apparaat weer op de normale wijze in gebruik nemen, maar houd de eerste 30 minuten goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werking zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie. Veiligheid Let op! Voor u schoonmaak- of onderhoudswerkzaamheden aan de airco uitvoert dient u het apparaat altijd uit te schakelen en de stekker uit het stopcontact te nemen! Om de airco in goede conditie te houden is regelmatig schoonmaken een vereiste! Reiniging van de omkasting Gebruik een zachte, vochtige doek om de kast af te wissen. Spuit hem nooit af en zorg ervoor dat er geen water het apparaat binnendringt! Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geïmpregneerde doekjes of andere reinigingsoplossingen. Die kunnen de kast beschadigen. Droog het apparaat na met een zachte doek. Schoonmaak en onderhoud Reiniging van het luchtlter Reinig het luchtlter elke twee weken; een airco met een vuil luchtlter werkt niet goed. Het luchtlter zit aan de achterzijde van de airco en kan eenvoudig verwijderd worden. Gebruik een stofzuiger of klop licht op het luchtlter om loszittend stof en vuil te verwijderen. Spoel het luchtlter daarna schoon in hooguit lauw water (niet warmer dan 40 °C.), eventueel met een mild, neutraal reinigingsmiddel. Laat de luchtlter door en door drogen in de schaduw alvorens ze terug te plaatsen. Pas op! De airco nooit laten werken zonder luchtlter!26 Einde-seizoen-reiniging Wanneer het apparaat voor langere tijd wordt opgeslagen dient u de volgende maatregelen te nemen!

• Verwijder het gecondenseerde water volledig. Laat het apparaat 12 uur draaien op de ventilatorfunctie, zodat de airco vanbinnen kurkdroog is.

• Schakel de airco uit en neem de stekker uit het stopcontact.

• Maak het luchtluchtlter schoon en plaats het terug, of vervang het luchtlter.

• Draai de afvoerslang van het apparaat, om beschadiging te voorkomen.

• Verwijder de batterijen uit de afstandsbediening.

• Verpak de airco zo mogelijk in de originele verpakking of in een plastic zak en zet hem op een droge plaats voor de opslag. Zet geen zware voorwerpen op het apparaat.27 Het apparaat start niet als ik op de AAN/UIT-knop druk

• Zit de stekker in het stopcontact?

• De kamertemperatuur is lager dan de ingestelde temperatuur; pas de ingestelde temperatuur aan. Het apparaat lijkt weinig te koelen

• Meet de uitblaastemperatuur; die dient ± 10° koeler te zijn dan de kamertemperatuur.

• Zijn er teveel mensen in de ruimte? Die produceren warmte!

• Is de ruimte te groot?

• Staat er iets in de ruimte dat (veel) warmte produceert? Schakel het uit of verwijder het.

• Is het lter stofg, met vuil bedekt? Maak het schoon.

• Is de luchtinlaat of –uitlaat(slang) geblokkeerd? Zorg voor een vrije luchtstroom. Het apparaat produceert lawaai

• Is de ondergrond van de machine wel stevig, effen en horizontaal?

• Het stromende koelmiddel in het apparaat produceert ook enig geluid. Dit is normaal. Probeer nooit zelf de airco te repareren! Probleemoplossing28 RECYCLING Binnen de EU betekent dit symbool dat dit pro- duct niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzame- ling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.29INDEX Technical Specications 31. Safety Warnings 32. General Safety Warnings 32. Electical Safety 34. Safety in relation to coolant R290 36. Maximum effect 37. Description 38. Installation 39. Operation 40. Operation with remote control 42. Water drainage 53. Safety 55. Cleaning and maintenance 55. Troubleshooting 57. Removal 58. Before use, read this user manual completely and very carefully. Do not install, use or store this appliance in a space that is smaller than 9 m². is appliance uses a flammable refrigerant. If the refrigerant leaks or is exposed, it becomes an external source of ignition and is can cause fire!31 TECHNICAL SPECIFICATIONS Batch AI0653 Cooling capacity 9000Btu/h Heating capacity ---- Refrigerant R290/170g Permissible excessive operating pressure Discharge 2.6MPa Suction 1.0MPa Max allowable pressure 2.6MPa Weight 25,3kg Rated voltage 220-240V~ Standard rating contitions Current Cooling 4.35A Heating
