GEBRUIKSAANWIJZING ACS12K01 Fuave

Technische gegevens 01. Opmerkingen 02. Eigenschappen en onderdelen 04. Installatie en afstelling 06. Controle-instelling 09. Afvoerinstructies 12. Onderhoud 13. Problemen oplossen 15.

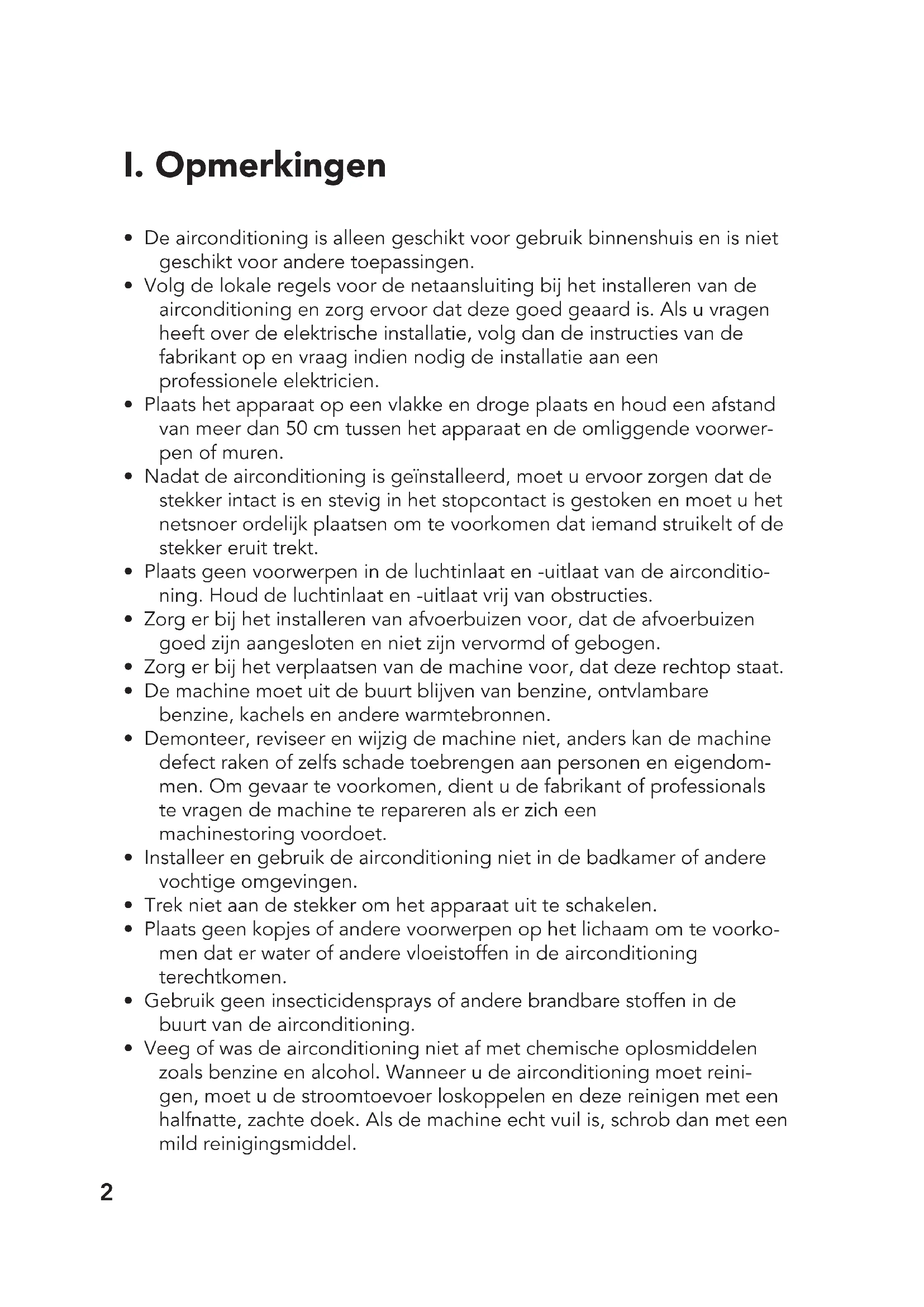

• De airconditioning is alleen geschikt voor gebruik binnenshuis en is niet geschikt voor andere toepassingen.

• Volg de lokale regels voor de netaansluiting bij het installeren van de airconditioning en zorg ervoor dat deze goed geaard is. Als u vragen heeft over de elektrische installatie, volg dan de instructies van de fabrikant op en vraag indien nodig de installatie aan een professionele elektricien.

• Plaats het apparaat op een vlakke en droge plaats en houd een afstand van meer dan 50 cm tussen het apparaat en de omliggende voorwer- pen of muren.

• Nadat de airconditioning is geïnstalleerd, moet u ervoor zorgen dat de stekker intact is en stevig in het stopcontact is gestoken en moet u het netsnoer ordelijk plaatsen om te voorkomen dat iemand struikelt of de stekker eruit trekt.

• Plaats geen voorwerpen in de luchtinlaat en -uitlaat van de airconditio- ning. Houd de luchtinlaat en -uitlaat vrij van obstructies.

• Zorg er bij het installeren van afvoerbuizen voor, dat de afvoerbuizen goed zijn aangesloten en niet zijn vervormd of gebogen.

• Zorg er bij het verplaatsen van de machine voor, dat deze rechtop staat.

• De machine moet uit de buurt blijven van benzine, ontvlambare benzine, kachels en andere warmtebronnen.

• Demonteer, reviseer en wijzig de machine niet, anders kan de machine defect raken of zelfs schade toebrengen aan personen en eigendom- men. Om gevaar te voorkomen, dient u de fabrikant of professionals te vragen de machine te repareren als er zich een machinestoring voordoet.

• Installeer en gebruik de airconditioning niet in de badkamer of andere vochtige omgevingen.

• Trek niet aan de stekker om het apparaat uit te schakelen.

• Plaats geen kopjes of andere voorwerpen op het lichaam om te voorko- men dat er water of andere vloeistoffen in de airconditioning terechtkomen.

• Gebruik geen insecticidensprays of andere brandbare stoffen in de buurt van de airconditioning.

• Veeg of was de airconditioning niet af met chemische oplosmiddelen zoals benzine en alcohol. Wanneer u de airconditioning moet reini- gen, moet u de stroomtoevoer loskoppelen en deze reinigen met een halfnatte, zachte doek. Als de machine echt vuil is, schrob dan met een mild reinigingsmiddel.3

• Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en perso- nen met verminderde fysieke, zintuiglijke of mentale vermogens als zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Verwderen: Wanneer de mobiele airconditioner uiteindelijk wordt afgedankt en moet worden verwijderd, hoort hij niet tussen het normale huishoudelijke afval. Breng hem dan naar een door uw gemeente ingesteld inzamelpunt. Gebruik voor het ontdooiproces geen andere middelen dan aanbevolen door de fabrikant. Het apparaat moet worden opgeslagen in een ruimte zonder continu wer- kende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gasappa- raat of een werkende elektrische kachel). Het apparaat nooit doorboren of verbrandenBlokkeer de roosters voor de inkomende en uitgaande luchtstromen niet: ook niet Steek geen voorwerpen als pennen enz. door de roosters het apparaat in en zorg ervoor de ventilator niet te blokkeren. Nooit in apparaat boren of ver- branden! Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten. R290 is geurloos, u zult lekkage dus niet ruiken! Apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlakte groter dan X m2. Als het apparaat in een niet geventileerde ruimte wordt gebruikt, moet deze zo zijn geïnstalleerd, dat als het brandbare koelmiddel lekt, het niet stagneert in een brand of explosie. Het apparaat moet worden opgeslagen op een manier zodat er geen me- chanische schade kan ontstaan. Mechanische schade tijdens opslag/trans- port dient altijd te worden voorkomen.4 Waarschuwing: ventilatieopeningen altijd vrijhouden van obstakels en nooit afdekken. Batterij waarschuwing: De batterij nooit, pletten of doorboren of kortsluiting veroorzaken. Stel de batterij niet bloot aan een hoge temperatuuromgeving, als de batterij lekt of uitpuilt, stop dan met het gebruik. Er kan ontplofngsgevaar ontstaan als de batterij wordt vervangen door een onjuist type. Houd de batterij bui- ten bereik van kinderen. Batterijen kunnen ontploffen bij blootstelling aan open vuur. Gooi batterijen nooit in het vuur. Gooi gebruikte batterijen weg volgens de plaatselijke wettelijke voorschriften.

Met koeling, ontvochtiging en ventilatiefunctie, continue waterafvoerfuncties. Automatisch zwenkblad: De uitgang heeft een automatische luchtdraaifunc- tie en de uitgang kan worden afgedekt wanneer de machine wordt uitge- schakeld om te voorkomen dat er stof in het toestel terechtkomt. Handvatten aan beide zijden: Zodat het gemakkelijker is om het te dragen en het behuizingsontwerp menselijker is. Netsnoer: Het netsnoer kan aan de achterkant worden gewikkeld, waardoor het gemakkelijker kan worden opgeborgen en schade aan de stroomkabel bij het liggen op de vloer wordt voorkomen. Het buiten interieur is hoog ingesteld om de assemblage te faciliteren en voor een vlotte dorostroming te zorgen van de warmtepijp. Timer Beschermingsfunctie van het automatisch herstarten van de compressor na drie minuten, een verscheidenheid aan andere beveiligingsfuncties.

II. Eigenschappen en onderdelen5

Wiel Voorkant behuizing Bovenklep Instelbare lamellen Achterkant behuizing Filter behuizing Achterkant behuizing Luchtuitlaat Waterafvier Snoer Stekker Doorlopende waterafvoer Handgreep Handgreep Paneel6

Waarschuwing: houd de mobiele airco voor het eerste gebruik minstens twee uur rechtop. De airconditioning kan eenvoudig in de kamer worden verplaatst. Zorg er bij het verplaatsen voor dat de airconditioning rechtop staat en dat de airconditioning op een vlakke ondergrond wordt geplaatst. Installeer en gebruik de airconditioning niet in de badkamer of andere vochtige omge- vingen.

1.1 Installeer de warmtepijpassemblage (zoals getoond in Figuur 1):

schroef de warmtepijpassemblage (uiteinde uitlaattting) in de uit laatpoort op het achterpaneel (tegen de klok in).

III. Installatie en Afstelling

Figuur 17 2 Gebruik raamafdichting: Let op: zet de airco pas aan als u de raamafdichting heeft bevestigd. Hier- mee voorkomt u dat de warme uitblaaslucht van de airco in huis rond gaat waaien. Deze raamafdichting is niet geschikt voor kiepramen.

2.1 Klittenband raamkozijn

Reinig het raam en het raamkozijn met schoonmaak- of afwasmiddel, zodat deze stof- en vetvrij zijn. Knip vervolgens het klittenband op maat met een schaar en plak het op het raamkozijn rondom het raam.

2.2 Klittenband raam

Plak het klittenband vervolgens volledig rondom het raam. Let op: plak het klittenband niet op het glas.

2.3 Raamafdichting raamkozijn

Plak de smalle zijde van de raamafdichting op het klittenband aan het raamkozijn. Werk hierbij vanuit het midden en plak de smalle zijde rondom volledig vast.

2.4 Raamafdichting raam

Zet het raam op een kier en plak de brede zijde van de raamafdichting op het klittenband aan het raam. Laat genoeg ruimte over in de hoeken, hier- door gaat de raamafdichting niet knellen.

2.5 Raamafdichting openen

Open de rits van de raamafdichting ongeveer 50 centimeter.

2.6 Luchtafvoerslang bevestigen

Steek de luchtafvoerslang van de airco door het gat in de raamafdichting. Sluit hierna de rits tot de luchtafvoerslang vastzit. De raamafdichting is nu klaar voor gebruik. U kunt de airco aanzetten.8

3. Installeer de behuizing

1) Verplaats de machine met geïnstalleerde warmtepijp en ttingen voor de

ruit en de afstand tussen het lichaam en de muren of andere voorwerpen moet minstens 50 cm bedragen (zoals getoond in guur 4). Opmerkingen: 1. het vlakke uiteinde van de warmtepijpverbindingen moet op zijn plaats worden geklikt.

2) De buis mag niet vervormd zijn en mag geen grote verdraaiing hebben

(meer dan 45°). Houd de ventilatie van de warmtepijp vrij.9 Belangrk bericht De lengte van de uitlaatslang moet 280~1.500mm zijn en deze lengte is gebaseerd op de specicaties van de airconditioning. Gebruik geen ver- lengslangen en vervang deze niet door andere slangen, omdat dit een storing kan veroorzaken. Uitlaat moet vrij zijn, anders kan dit oververhitting veroorzaken.

I. Gebruiksaanwzing:

4. Ventilator snelheidstoets

5. Temperatuurregeling omhoog

6. Display/weergave venster

7. Temperatuurregeling omlaag

8. Functie keuzetoets

2. SWING toets: De SWING functie kan alleen werken na het inschakelen

van het apparaat, maar u kunt het apparaat in- of uitschakelen.

3. TIMER toets: In het geval van inschakeling, druk op de toets om de ti-

ming te openen. Druk op de toets, wanneer het tijdsymbool knippert, drukt u op de toets omhoog en omlaag om de gewenste tijdswaarde te selecte- ren. Tijdswaarden kunnen worden ingesteld in 1-24 uur en de tijdswaarde kan met een uur omhoog of omlaag worden aangepast.

4. VENTILATOR snelheidtoets: In de koel-, verwarmings- en ventilatormo-

dus drukt u op deze toets om hoge, middelste en lage snelheid te selec- teren. Deze functie is niet beschikbaar in de modus SLEEP (Slaapstand) en ONTVOCHTIGINGS modus.

5. UP toets: Druk op deze toets om de temperatuurinstelling te verhogen

of de timer in te stellen op de gewenste timerinstelling. Deze functie is niet beschikbaar in de VENTILATOR- en ONTVOCHTIGINGS-modus.

7. OMLAAG toets: In de timermodus, druk op deze toets kan de tijd naar

beneden worden aangepast. In de koelmodus kan door het indrukken van deze toets de temperatuur naar beneden worden aangepast. Druk op deze toets om de temperatuurinstelling te verlagen of de timer in te stellen op de gewenste timerinstelling. Deze functie is niet beschikbaar in de VENTI- LATOR- en ONTVOCHTIGINGS-modus.

8. MODUS toets: In het geval van inschakeling drukt u op deze toets om

tussen koelen --> ontvochtigen --> ventilator te schakelen

9. SLAAPSTAND: Wanneer de stroom is ingeschakeld en in de koelmodus

(of verwarmingsmodus), drukt u op de ‘SLAAP’-knop om de slaapmodus te starten. In de slaapstand is de VENTILATOR snelheid ingesteld op LAGE snelheid en niet instelbaar. De SLAAP-modus kan worden geannuleerd door op de knop te drukken.

10. AAN/UIT-toets: Druk op deze toets om het apparaat in en uit

II. Bedieningsinstructies van de afstandsbediening

1) Het bedieningspaneel van de afstandsbediening is als volgt:

III. Een verscheidenheid aan beveiligingsfuncties

3.1 Vorstbeveiligingsfunctie:

Bij het koelen, ontvochtiging of economische energie - de bespa- ringswijze, als de temperatuur van de uitlaatpijp te laag is, zal de machine automatisch in beveiligingsstatus gaan; als de tempe- ratuur van de uitlaatpijp tot een bepaalde temperatuur toeneemt, kan het automatisch naar normale verrichting terugkeren.

3.2 De functie van de overstromingsbescherming:

Bij het koelen, ontvochtiging of economische energie - de bespa- ringswijze, als de temperatuur van de uitlaatpijp te laag is, zal de machine automatisch in beveiligingsstatus gaan; als de temperatuur van de uitlaatpijp tot een bepaalde temperatuur toeneemt, kan het automatisch naar normale verrichting terugkeren.

3.3 Beveiligingsfunctie van de compressor:

Om de levensduur van de compressor te verlengen, heeft deze na het uitschakelen van de compressor een opstart beveiliging func- tie met 3 minuten vertraging.12

V. Afvoerinstructies

1. Handmatige drainage:

1) Wanneer de machine stopt nadat het water vol is, schakelt u de machine

uit en trekt u de stekker uit het stopcontact. Opmerkingen: Verplaats de machine voorzichtig, zodat er geen water in de waterbak op de bodem van het lichaam gemorst kan worden.

2) Plaats het waterreservoir onder de zijwateruitloop achter het lichaam.

3) Trek de stekker uit het stopcontact, het water zal automatisch in het

waterreservoir stromen. Opmerkingen:

1. Bewaar het afvoerklepje en de waterstop op de juiste wijze.

2. Tijdens het aftappen kan de behuizing iets naar achteren

3. Als het waterreservoir niet al het water kan vasthouden voordat het water

reservoir vol is, vul dan zo snel mogelijk de waterafvoer met de waterstop om te voorkomen dat het water naar de vloer of het tapijt stroomt.

4) Als het water is geloosd, vul dan de waterstop en draai de

afvoerklep vast. Opmerkingen: 1. Start de machine opnieuw op nadat de waterplug en het afvoerdeksel zijn geïnstalleerd, anders zal het condenswater van de machine naar de vloer of het tapijt stromen.13

2. Continue afwatering (alleen van toepassing op de koel- en ontvochti

gingsmodus), zoals aangegeven in bijgaand guur:

1) Haal de stekker uit het stopcontact.

2) Plaats de afvoerpijp in de waterafvoer

3) Sluit de afvoerpijp aan op de emmer.

Reiniging: voor reiniging en onderhoud, schakel de machine uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt en onderhoudt.

1. Reinig het oppervlak

Reinig het oppervlak van de machine met een natte zachte doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine, enz.; anders wordt het oppervlak van de airconditioning beschadigd of zelfs de hele machine beschadigd.

2. Reinig het lterscherm

Als het lterscherm verstopt is met stof en de effectiviteit van de airconditioning is verminderd, moet u het lterscherm om de twee weken reinigen.14 2.1: Reinig het bovenste frame van het lterscherm

1) Klap het klemblok van het EVA-lterframe met de handen vast.

Forceer van buitenaf om het EVA-lterrame te verwijderen. Verwijder het EVA-lterscherm (zoals in de bovenstaande afbeelding).

2) Plaats het EVA-lterscherm in warm water met een neutraal reini

gingsmiddel (ongeveer 40 ºC/ 104 ºC) en droog het in de schaduw na het schoonspoelen. 2.2: Reinig het onderste lterscherm

1) Houd het handvat van het onderste lterscherm vast en trek het voor

zichtig naar buiten om het te verwijderen.

2) Zet het lterscherm in warm water met neutraal reinigingsmiddel (onge-

veer 40 ºC/ 104 ºC) en droog het in de schaduw na het schoonspoelen.15 Opslag na het seizoen:

• Haal de stekker uit het stopcontact en loos het water in de waterbak in andere watercontainers of kantel het lichaam direct om het water in andere containers te lozen.

• Zet de machine aan, pas het aan, aan de wijze van de low-wind ventilatie, en handhaaf deze staat tot de drainagepijp droog wordt, om de binnenkant van het lichaam in een droge staat te houden en het te verhinderen om te schimmelen.

• Zet de machine uit, trek de stekker uit het stopcontact en wikkel het netsnoer om de wikkelpaal; installeer de waterstop en de afvoerafdekking.

• Verwijder de uitlaatpijp en bewaar deze goed.

• Bedek de airconditioning met een plastic zak. Zet de airconditioning op een droge plaats, houd deze buiten het bereik van kinderen en neem stofbeheersingsmaatregelen.

• Verwijder de batterijen van de afstandsbediening en bewaar ze goed. Let op: zorg ervoor dat het lichaam op een droge plaats wordt geplaatst en bewaar alle onderdelen van de machine op de juiste manier.

VII. Problemen oplossen

De airconditioning mag niet zelf worden gerepareerd of gedemonteerd. Ongekwaliceerde reparatie zal leiden tot het falen van de garantiekaart en kan schade toebrengen aan de gebruikers of hun eigendommen. Als er zich problemen voordoen die niet in de tabel staan vermeld of als de aanbevolen oplossingen niet werken, neem dan contact op met de professionele serviceorganisatie.16 Problemen Reden voor problemen Oplossingen De airconditioning werkt niet. Er is geen elektriciteit. De overloopindicator geeft “FL”weer. De omgevingstempera- tuur is te laag of te hoog. Zet hem aan na aanslui- ting op een stopcontact met elektriciteit. Lozing van het water in de overloopindicator. Gebruik het apparaat bij een temperatuur van 7-35 ºC (44-95 ºC). Het koel- of verwarmings- effect is niet goed. Er is direct zonlicht. Deuren of ramen staan open; er zijn veel mensen; of in de koelmodus zijn er andere warmtebronnen. Het lterscherm is vuil. Trek aan het gordijn. Sluit deuren en ramen en voeg nieuwe airconditio- ning toe. Reinig of vervang het lterscherm. Grote ruis. De airconditioning wordt niet op een vlakke onder- grond geplaatst. Plaats de airconditioning op een vlakke en harde plaats (om het geluid te verminderen). De compressor werkt niet Oververhittingsbeveili- ging start. Wacht 3 minuten tot de temperatuur is gedaald en start de machine vervolgens opnieuw op. De afstands- bediening werkt niet. De afstand tussen de machine en de afstands- bediening is te groot. De afstandsbediening staat niet in de richting van de ontvanger van de afstandsbediening. De batterijen zijn leeg. Laat de afstandsbedie- ning in de buurt van de airconditioning komen en zorg ervoor dat de afstandsbediening direct in de richting van het apparaat wijst. Vervang de batterijen.17 Zekeringsparameters Type: FSD or 50F Spanning: 250V Stroom: 3.15A Schematisch diagram VIII.Bijlage Alle technische en specieke parameters vindt u op het typeplaatje van het product. Vanwege de voortdurende verbetering behouden wij ons het recht voor om een ontwerp zonder voorafgaande kennisgeving te wijzigen. Behandeling: Zet de verlaten machine niet samen met ander ongesorteerd afval. Dergelk afval moet apart worden geplaatst voor ander speciaal gebruik. Het display geeft ‘E1’ weer. De pijptemperatuursensor is abnormaal. Controleer de kamertem- peratuursensor en de bij- behorende schakelingen. Het display geeft ‘E2’ weer. De pijptemperatuursensor is abnormaal. Controleer de pijptempe- ratuursensor en het bijbe- horende schakelschema. verdamper Capillair18

Dit symbool geeft aan dat dit product in de EU niet bij het gewone huisvuil mag worden weggegooid. Oude appara- tuur bevat waardevolle materialen die kunnen en moeten worden gerecycled om schadelijke gevolgen voor de gezondheid en het milieu, als gevolg van niet-gereguleerde afvalinzameling te voorkomen. Breng oude apparatuur naar een daartoe aangewezen inzamel- punt of neem contact op met het bedrijf waar u de machine hebt gekocht. Zij kunnen ervoor zorgen dat zoveel moge- lijk van de onderdelen kunnen worden gerecycled.

Aangezien het product een batterij bevat, betekent dit symbool dat het product niet bij het andere huisvuil mag worden weggegooid. Het is uw verant- woordelijkheid om uw afgedankte appa- ratuur gescheiden van het huishoudelijk afval af te voeren.

Dit symbool betekent dat het product licht ontvlambaar is. Dit komt door het R290 gas dat in het product wordt gebruikt.

Dit symbool geeft aan dat het product voldoet aan de Europese Conformiteits- verklaring.

Dit symbool is om de gebruiker te infor- meren dat hij de gebruikershandleiding moet lezen.

Dit symbool geeft aan dat de gebruiker de installatiehandleiding moet lezen.

Dit symbool geeft aan dat reparaties van dit product moeten worden uitge- voerd door een erkend servicecentrum en strikt volgens de instructies van de fabrikant.INDEX Technical specication 21. Notes 22. Features and Components 24. Installation and Adjustment 26. Control Setting 29. A Variety of Protection Functions 31. Drainage Instructions 32. Maintenance 33. Troubleshooting 35.

Dit symbool geeft aan dat het product voldoet aan de Europese Conformiteits- verklaring.

Dit symbool is om de gebruiker te infor- meren dat hij de gebruikershandleiding moet lezen.

Dit symbool geeft aan dat de gebruiker de installatiehandleiding moet lezen.
