GEBRUIKSAANWIJZING ACB09C02 Fuave

Bedieningshandleiding Instruction manual Manuel d’instructions Betriebsanleitung Mobiele Airconditioner/Luchtontvochtiger Mobile Airconditioner/Dehumidier Climatiseur/Deshumidicateur Mobile Mobiles Klimagerät/Luftentfeuchter1 INHOUD Technische gegevens 01. Veiligheidswaarschuwingen 02. Algemene Veiligheidswaarschuwingen 02. Elektrische veiligheid 04. Veiligheid rond het koelmiddel R290 06. Maximaal effect gebruik 07. Beschrijving 08. Installatie 09. Werking 10. Werking met afstandsbediening 13. Waterafvoer 16. Veiligheid 18. Schoonmaak en onderhoud 18. Probleemoplossing 20. Recycling 21. Lees voor gebruik deze handleiding zorgvuldig en geheel door. Installeer, gebruik of bewaar het apparaat niet in een ruimte kleiner dan 9,6 m². Dit apparaat gebruikt een brandbaar koelmiddel. Als het koelmiddel lekt en blootgesteld wordt aan een externe ontstekingsbron bestaat er brandgevaar!1 TECHNISCHE GEGEVENS Koelcapaciteit 9000 BTU (2600 Watt) Max. stroomverbruik 950 Watt Luchtverplaatsing max. 380m³/uur Aansluitspanning 220-240V~50Hz Geluidsniveau Geluidsvermogensniveau 65 dB(A) Geluidsdrukniveau (high-low) 54 dB(A) Koelvloeistof R290/200g Isolatieklasse IPX0 Werktemperatuur 17-35°C Netto gewicht 24,5kg Afmetingen 36,7 x 35,3 x 68,4 cm Model Fuave ACB09C022 VEILIGHEIDSWAARSCHUWINGEN Lees alle veiligheidsinstructies en andere instructies. Het niet naleven van alle instructies kan letsel of materiele schade veroorzaken. Algemene veiligheidswaarschuwingen

• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.

• Een mobiele airconditioner heeft lucht nodig om de warmte naar buiten te kunnen afvoeren! Gebruik daarom een mobiele airconditioner nooit in een luchtdichte ruimte. Zorg altijd voor voldoende ventilatie. Zonder voldoende ventilatie ontstaat er onderdruk in een luchtdichte ruimte met een werkende mobiele airconditioner. Onderdruk kan de veilige werking van geisers, afzuigkappen, mechanische ventilatie systemen, ovens, open haarden, gaskachels ontregelen. De afvoergassen, geuren e.d. die deze apparaten normaal naar buiten afvoeren kunnen door onderdruk (deels) in de ruimte terechtkomen.

• Installeer het apparaat volgens de installatie-instructies. Onjuiste installatie kan waterlekkage, elektrische schokken, brand of schade aan eigendommen veroorzaken.

• Gebruik alleen de meegeleverde accessoires en speciaal gereedschap voor de installatie.

• Zorg er te allen tijde (ook tijdens transport!) voor dat het apparaat rechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen, wacht dan 2 uur voordat u het in gebruik neemt. Die tijd heeft de compressor nodig om zijn werk correct te doen.

• Zorg ervoor dat het apparaat op een stevige, vlakke en horizontale ondergrond staat.

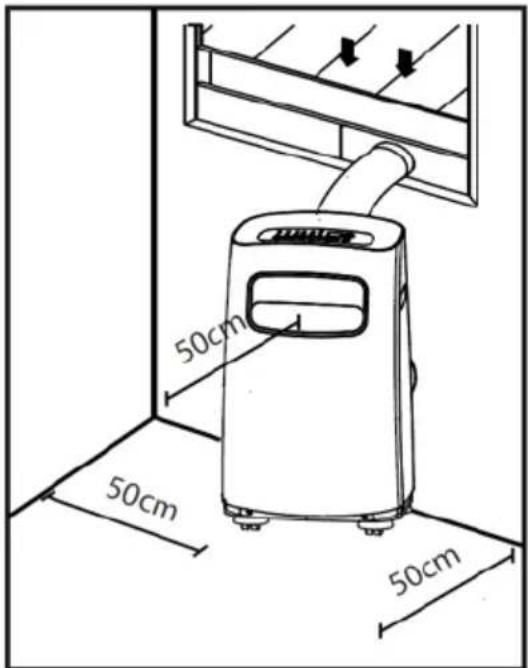

• Zorg ervoor dat het apparaat tijdens de werking aan alle zijden minstens 50 cm vrije ruimte heeft.3

• Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en bereikbaar zijn.

• Plaats geen voorwerpen op het apparaat.

• Laat een werkend apparaat niet zonder toezicht achter, ook niet even!

• Gebruik het apparaat niet in de nabijheid (minimaal 1 meter afstand) van licht ontvlambare of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of bij het apparaat; dat kan het plastic deformeren of elektrische schade aanbrengen.

• Raak het apparaat niet aan met natte of vochtige handen. Gebruik het apparaat ook niet op blote voeten.

• Gebruik het apparaat niet: - dichtbij een vuurbron; - dichtbij opspattende olie; - bij direct zonlicht; - bij spetterend water; - in een badkamer of bij een zwembad.

• Het apparaat heeft wielen om het gemakkelijk te kunnen verplaatsen. Plaats het apparaat niet op hoogpolig tapijt of rol het niet over voorwerpen om kantelen te voorkomen.

• Blokkeer de roosters voor de inkomende en uitgaande luchtstromen niet: ook niet gedeeltelijk.

• Dek het apparaat dus ook niet af: dit kan brand veroorzaken!

• Steek geen vingers of voorwerpen als pennen enz. door de roosters het apparaat in. Waarschuw vooral kinderen van deze gevaren.

• Zorg ervoor dat de ventilator niet blokkeert.

• Op kinderen, handelingsonbekwame personen en huisdieren dient toezicht te worden gehouden.

• Dit apparaat is geen speelgoed, kinderen mogen dus niet met het apparaat spelen.4

• Dit apparaat kan door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

• Neem de stekker uit het stopcontact wanneer u vreemde geluiden hoort, een vreemde geur ruikt, bij rook.

• Wordt het apparaat tijdens gebruik omgestoten, schakel dan het apparaat uit en neem de stekker uit het stopcontact. Inspecteer het apparaat nauwkeurig om er zeker van te zijn dat er geen schade is. Neem contact op met uw leverancier of een erkend elektricien wanneer u schade vermoed.

• Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

• Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwaliceerde personen.

• Wanneer de waterafvoerpunten niet in gebruik zijn, houd de bovenste en onderste rubberen afdichtingspluggen stevig op de plaats om waterschade en verstikkingsgevaar te voorkomen. Elektrische veiligheid

• Dit apparaat is alleen geschikt voor gebruik binnenshuis.

• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen!5

• Het apparaat dient volgens de landelijke bedradingsvoorschriften te worden aangesloten.

• Controleer voor gebruik of het stopcontact dat u wilt gebruiken geaard is, geen defecten vertoont en of de spanning op het stopcontact, overeenkomt met die op het typeplaatje van het apparaat. Schade, veroorzaakt door een foutieve spanning valt buiten de garantie!

• Als het apparaat niet wordt gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan éérst uit en neem vervolgens de stekker uit het stopcontact. Beweeg en/of verplaats het apparaat altijd rustig!

• Ook wanneer u het apparaat in gebruik neemt geldt: éérst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken!

• Gebruik het apparaat niet in een vochtige of natte omgeving, als badkamer en wasruimte, niet in de buurt van een bad, douche of zwembad en spetter geen water, olie of wat voor vloeistof dan ook op of in het apparaat.

• Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!

• Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met voldoende capaciteit (minimaal 3 x 1,5 mm²) en houd het buiten de looproute!

• Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdeeldoos/ tafelcontactdoos e.d.6 Veiligheid rond het koelmiddel R290

• Dit apparaat bevat het koelmiddel R290. R290 is een koelmiddel conform de Europese richtlijnen. Perforeer het koelcircuit nooit, R290 is brandbaar (GWP 3)!

• Gebruik voor het ontdooiproces en reinigen geen andere middelen dan aanbevolen door de fabrikant.

• Dit apparaat dient te worden gebruikt en opgeslagen in een ruimte, waarin zich geen bronnen van ontsteking bevinden, zoals open vuur of werkende gas- en elektrische apparaten.

• Perforeer geen van de onderdelen van het koelcircuit en steek het apparaat niet in brand.

• Als het apparaat is geïnstalleerd, werkt of wordt opgeslagen in een niet- geventileerde ruimte dan dient u maatregelen te nemen ter voorkoming van brand of explosie door weggelekt koelmiddel. Zorg dan dat er zich geen enkele ontstekingsbron (als vuur, kachels, vonkende elektrisch apparatuur, brandende sigaretten enz.) in dezelfde ruimte bevindt!

• Het apparaat moet zodanig worden opgeslagen dat mechanische defecten worden voorkomen.

• Installeer, gebruik of bewaar het apparaat niet in een ruimte met een vloeroppervlakte kleiner dan 9 m².

• R290 is geurloos, u zult lekkage dus niet ruiken!

• Verplaats het apparaat niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen.

• Trek niet aan, vervorm of wijzig de elektrokabel of dompel het onder in water. Trekken of verkeerd gebruik van de elektrokabel leiden tot schade aan het apparaat en een elektrische schok veroorzaken.

• Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk is, dan wel storingen vertoont, gebruik hem dan niet of schakel hem onmiddellijk uit en neem de stekker uit het stopcontact. Apparaat, stekker en/of kabel dienen door een elektricien of een vergelijkbaar gekwaliceerd persoon te worden gerepareerd/vervangen. Reparaties door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke situaties veroorzaken!7

• Personen die met een koelcircuit werken of daarop ingrijpen, dienen in het bezit te zijn van de juiste certicering die afgegeven is door een geaccrediteerde instantie en waarmee wordt verklaard dat de persoon in kwestie competent is om koelmedia te hanteren in overeenstemming met een speciale beoordeling die door de verenigingen van de sector erkend is.

• De reparaties moeten uitgevoerd worden op grond van de aanbevelingen van de fabrikant van het apparaat. Het onderhoud en de reparaties die de assistentie van ander gekwaliceerd personeel vereisen, moeten uitgevoerd worden onder toezicht van iemand die gespecialiseerd is in het gebruik van ontvlambare koelmedia.

• Demontage en recycling van de airco moet worden uitgevoerd door een gecerticeerde technicus. Maximaal effect gebruik Het maximale oppervlak dat deze airconditioner kan koelen is afhankelijk van verschillende factoren. Factoren die ervoor zorgen dat de airconditioner een kleinere ruimte kan koelen zijn bijvoorbeeld: - Hoge buitentemperatuur - Veel en/of grote ramen - Plat dak - Veel mensen in de ruimte - Veel elektrische apparatuur in de ruimte Wanneer deze factoren in mindere mate aanwezig zijn (z.g. lage warmtelasten) kan de airconditioner een groter oppervlakte koelen dan wanneer er deze factoren in meerdere mate aanwezig zijn (z.g. hoge warmtelasten).8 Beschrijving

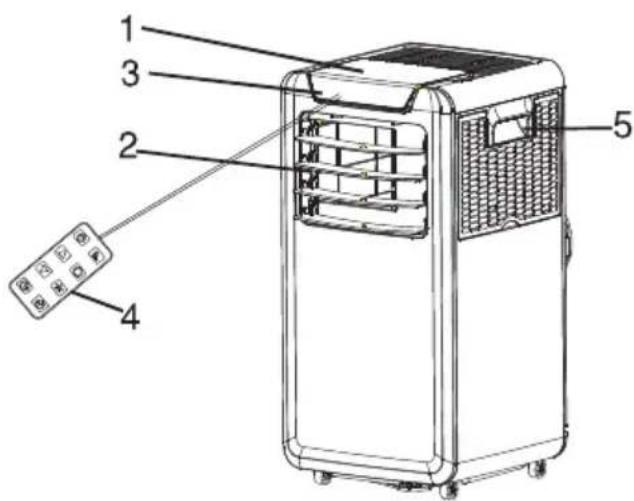

5. Handvat (beide zijden)

6. Warme luchtafvoerslang

8. Aansluiting waterafvoerslang (ontvochtigen)

9. Handmatige waterdrainage

• Plaats het apparaat niet in de buurt van een warmtebron en niet in direct zonlicht.

• Sluit ramen en deuren en houd gordijnen of luiken gesloten tijdens de zonnigste uren van de dag.

• Houd de lters schoon.

• Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de gewenste condities heeft bereikt.9 Installatie De Fuave ACB09C02 is een mobiele airco die van kamer naar kamer verplaatst kan worden.

• Verwijder al het verpakkingsmateriaal, houd het buiten bereik van kinderen en zorg er daarbij voor dat het apparaat steeds rechtop blijft staan.

• Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat en toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat niet in gebruik maar ga er mee terug naar uw leverancier!

• Plaats het apparaat op een stevige, vlakke, droge en horizontale ondergrond in de buurt van een stopcontact en afvoermogelijkheid voor de warme lucht, bijv. een venster dat een stukje kan worden geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50 cm vrije ruimte heeft en houd rekening met alle aanwijzingen uit de veiligheidsinstructies.

• Om te koelen kunt u kiezen uit 3 mogelijkheden om de warme lucht naar buiten te voeren.

• Opmerking: U kunt de afvoerslang ook zonder raamafdichting uit een openstaand raam hangen; deze methode is evenwel minder effectief.

• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van uitgestoten vochtige lucht, wat lekkage, oververhitting of uitschakeling van de airco tot gevolg kan hebben.

• Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven beschreven instructies is geïnstalleerd!

• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan binnendringen!10

• Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan de techniek van deze airco. Vervang hem dus niet door-, en verleng hem niet met een eigen slang, want dat kan het functioneren van de airco negatief beïnvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te bereiken dient u de lengte zo kort mogelijk te houden.

• Denk wel aan uw inbraakpreventie! Het raam staat immers open bij gebruik van de mobiele airconditioner.

• Controleer, vóór u uw airco in gebruik neemt:

• Of hij volgens de voorschriften en de veiligheidsinstructies is geïnstalleerd.

• Of hij geen beschadigingen of gebreken vertoont.

• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het typeplaatje van het apparaat staat (220-240V / 50Hz).

• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten. Wanneer bovenstaande allemaal in orde is kunt u de stekker in het stopcontact steken. U kunt uw airco in werking stellen via het controlepaneel en de afstandsbediening. Werking bediening controlepaneel: Werking11 ON/OFF Hiermee schakelt u de airco aan of uit. Temperature Hiermee kunt u de gewenste kamertemperatuur in stellen in stappen van 1°C (17°C tot 30°C). Het besturingssysteem kan zowel de temperatuur in °C als °F aangeven. Wanneer de temperatuur in °F wordt aangegeven, druk dan beide knoppen + en – voor 3 seconden gelijktijdig in om de temperatuur weer in °C weer te geven. Mode Hiermee kiest u voor een bepaalde functie: koelen, ventileren of drogen. Elke keer wanneer u de knop indrukt wisselt de functie; het lampje op het controlepaneel toont welke functie actief is. De ventilator wordt automatisch ingesteld. Timer Hiermee kunt u een geplande uitschakeling instellen. Druk op de + en - toets om de tijd per uur in te stellen. Swing Hiermee kunt u de automatische swing functie instellen. De jaloezieën gaan automatisch op en neer binnen een hoek van 120 graden. Druk nogmaals op de swing toets om de automatische swing functie uit te schakelen. Sleeping/Child lock Hiermee kunt u de slaapmodus inschakelen. In de slaapmodus is de ventilator ingesteld op de lage snelheid en niet instelbaar. De ingestelde temperatuur zal na één uur worden verhoogd met 1°C en na twee uur met 2°C. Na zes uur zal de mobiele airco vanzelf uit gaan. Houd de slaapmodus knop voor drie seconden ingedrukt om het kinderslot in te stellen. Alle andere knoppen zijn nu niet meer bedienbaar. Om de mobiele airco van het kinderslot af te halen houdt u wederom de slaapmodus knop voor 3 seconden ingedrukt. U kunt nu weer alle functies en knoppen gebruiken.12 Opmerking: wanneer een van de bovenstaande storingen optreedt, schakel de airco uit en controleer eventuele obstakels. Start de airco opnieuw als de storing nog steeds aanwezig is, schakel de airco uit en neem de stekker uit het stopcontact. Neem contact op met uw leverancier. Koelen: Druk op de Mode toets tot het “Cool” functielampje brandt, druk op de + en – toetsen om de gewenste kamertemperatuur (17°C – 30°C) in te stellen. Met de FAN SPEED knop op de afstandsbediening kan de ventilatorsnelheid HIGH (hoog) of LOW (laag) ingesteld worden. Speed Hiermee kunt u de gewenste snelheid instellen. Druk op de toets om de lage of hoge snelheid te selecteren. Deze functie is niet beschikbaar in de slaapstand en ontvochtigingsmodus. LED display geeft de ingestelde temperatuur van de koelfunctie weer. Bij de functies drogen en ventileren wordt de kamertemperatuur weergegeven. Ook geeft het LED display de volgende fout- en veiligheidscodes weer. Foutcodes: E2 Temperatuursensor fout E3 Condensator temperatuursensor fout E4 Waarschuwing water vol Waterreservoir is vol: Sluit de afvoerslang aan op de onderste waterafvoerpunt en laat het verzamelde water, weglopen, zie ook kopje waterafvoer. Wanneer deze veiligheidscode zich herhaalt neem contact op met uw leverancier.13 Werking met de afstandsbediening

• Specicatie Type afstandsbediening Infrarood Soort batterij CR2025 3V Transmissie afstand 5 meter

• Algemeen - Gebruik de afstandsbediening binnen 8 meter verwijderd van de airco. Richt op de ontvanger. - Zorg ervoor dat er geen obstakels, zoals gordijnen, deuren of dergelijke zich tussen de airco en de afstandsbediening bevinden. - Verwijder de batterijen uit de afstandsbediening wanneer de airco langere tijd niet wordt gebruikt. - Let op: Wanneer de batterijen worden verwijderd, wist de afstandsbediening alle programmering. Bij het plaatsen van nieuwe batterijen moet de afstandsbediening opnieuw geprogrammeerd worden. - Houd de afstandsbediening uit de buurt van vloeistoffen. - Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling. - Houd de afstandsbediening uit direct zonlicht. - Houd de afstandsbediening uit de buurt van andere elektrische apparaten. Ventileren: Druk op de Mode toets tot het “Fan” functielampje brandt. Met de FAN SPEED knop op de afstandsbediening kan de ventilatorsnelheid HIGH (hoog) of LOW (laag) ingesteld worden. De temperatuur kan niet worden ingesteld. Ontvochtigen: Druk op de Mode toets tot het “Dry” functielampje brandt. De ventilatorsnelheid en temperatuur kan niet worden ingesteld. De ventilator start automatisch op LOW (laag) snelheid. Zie kopje Waterafvoer.14

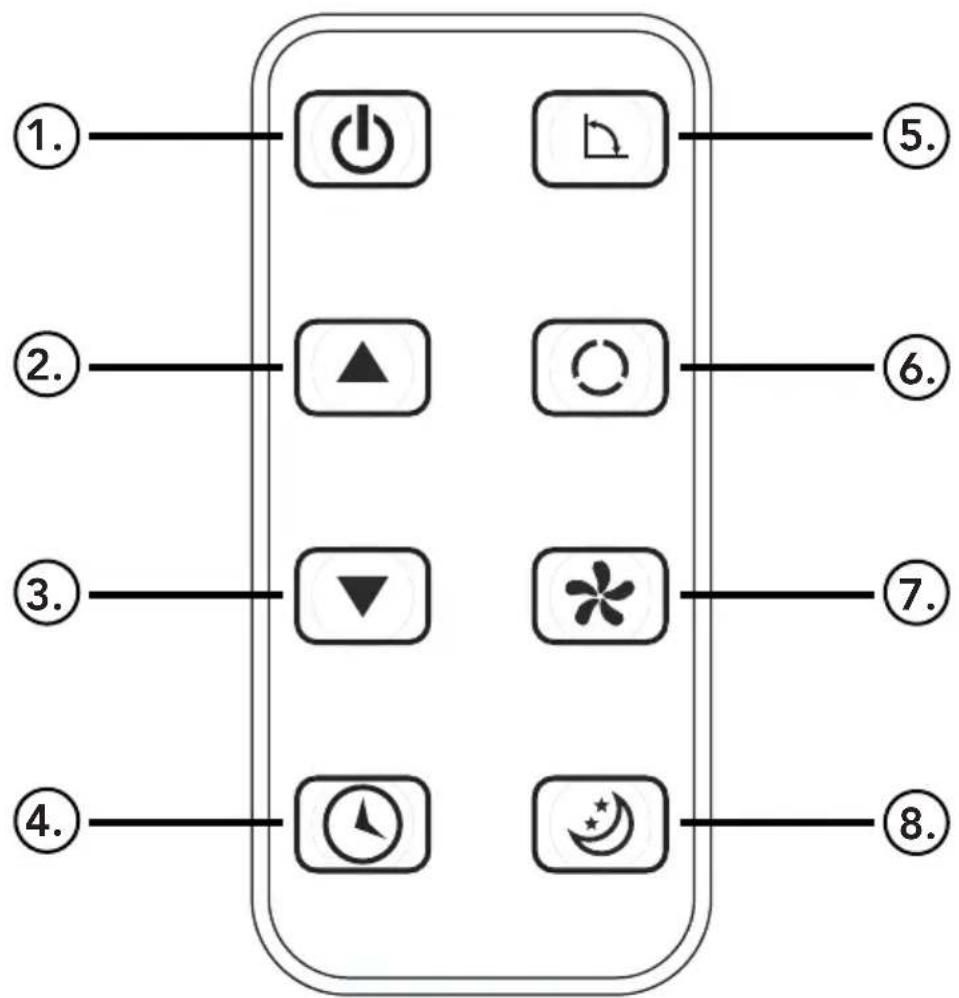

2. Temperatuur hoger toets

3. Temperatuur lager toets

4. Timerfunctie aan/uitzetten

8. Nachtstand aan/uitzetten

Overige functies > Auto-herstart Als de airco vanwege een stroomstoring onverwachts uitschakelt, dan wordt de vorige functie instelling automatisch opnieuw gestart wanneer de stroomstoring is opgelost. > Aanpassing De luchtstroom kan automatisch worden aangepast door de jaloezieën handmatig in de gewenste positie zetten. Houdt de jaloezieën volledig geopend tijdens gebruik. Plaats geen zware voorwerpen of iets anders op de jaloezieën, dit veroorzaakt schade aan de airco.16 > Power Management Wanneer bij koelen de omgevingstemperatuur lager is de ingestelde temperatuur zal na bepaalde tijd de airco automatisch in de energiebesparende functie werken. De compressor slaat af en de ventilator gaat op LOW (laag) werken. Wanneer de omgevingstemperatuur weer hoger is dan de ingestelde temperatuur gaan de compressor en ventilator weer normaal werken, de energiebesparende functie wordt dan weer uitgeschakeld. Opmerking: Wanneer u koelt of ontvochtigt, wacht dan altijd 3 minuten na het in- of uitschakelen voordat u de airco opnieuw in- of uitschakelt. Deze tijd heeft de compressor nodig om te herstellen. Waterafvoer

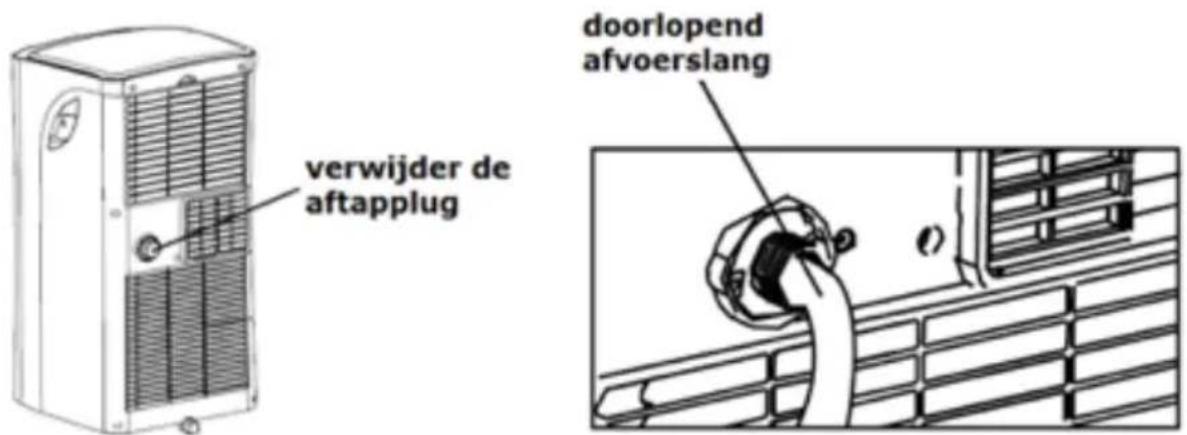

1. Tijdens het ontvochtigen

Bij het ontvochtigen wordt meer water aan de lucht onttrokken. Verwijder daarom de aftapplug en sluit tijdens het ontvochtigen een afvoerslang op de waterafvoeraansluiting (10) aan en leid deze naar lager gelegen waterafvoer. Zorg ervoor dat de slang goed vastzit zodat het niet kan lekken. Richt de slang op de afvoer en zorg ervoor dat er geen knikken in de slang komen waardoor het water stopt met stromen. Als de slang niet meer wordt gebruikt plaats dan de aftapplug en knop terug om lekken te voorkomen.17 Bij deze werking wordt water onttrokken aan de lucht, dit verdampt grotendeels weer, maar eventueel overtollig water hoopt zich op in het onderste waterreservoir. Als het waterreservoir vol is, toont het display E4. De motor en compressor stoppen met werken, behalve de ventilator, deze blijft werken. Schakel de airco uit en neem de stekker uit het stopcontact. Verplaats de airco naar een afvoerlocatie en ledig het waterreservoir door de aftapplug te verwijderen en een slang aan te sluiten. Zorg ervoor dat zodra het waterreservoir leeg is de aftapplug weer zorgvuldig wordt bevestigd om lekken te voorkomen. Het symbool E4 verdwijnt. Mocht de fout zich blijven herhalen neem contact op met uw leverancier.

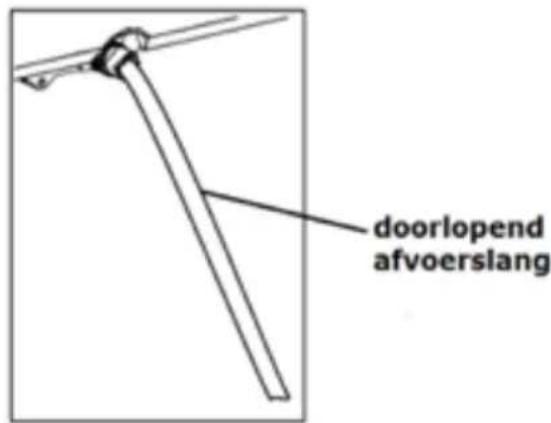

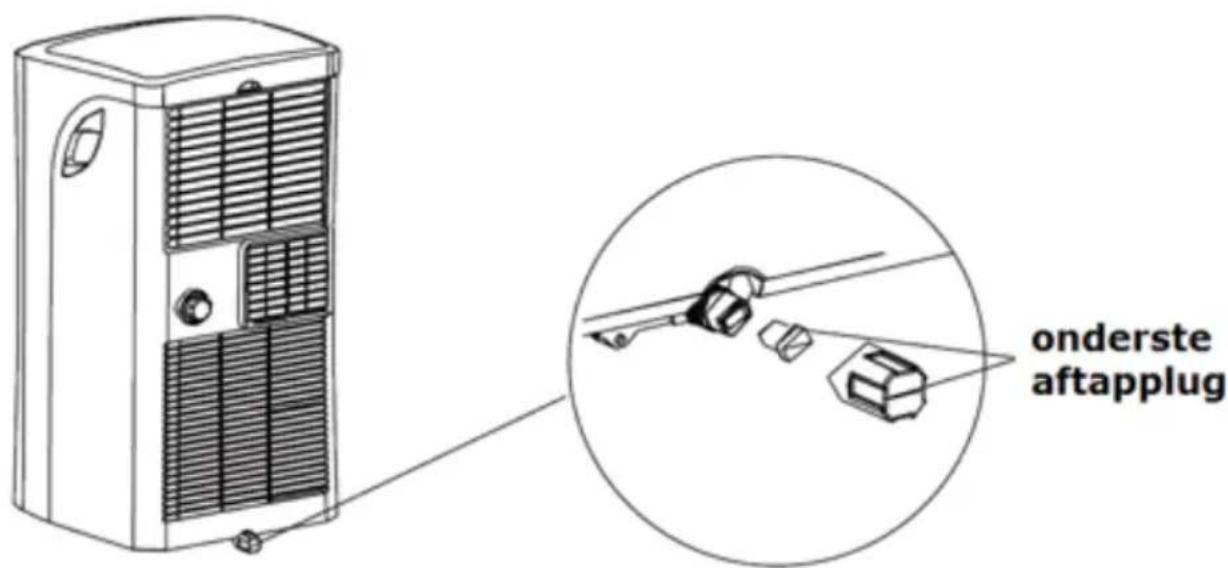

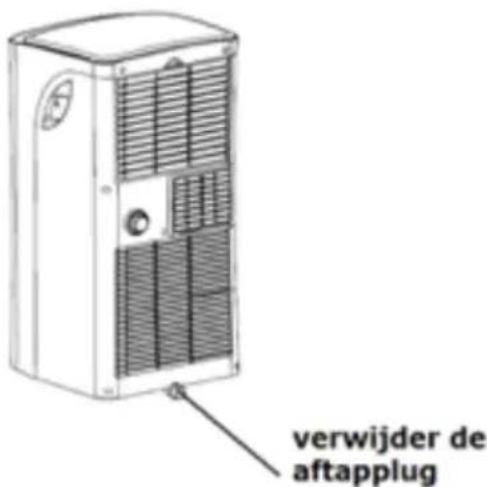

2. Tijdens het koelen18

De Fuave mobiele airco is voorzien van een oververhittingsbeveiliging die het apparaat uitschakelt wanneer het oververhit raakt. Wanneer dit optreedt dient u de stekker uit het stopcontact te nemen en het apparaat minstens 30 minuten tijd te geven om af te koelen. Neem tevens de oorzaak van de oververhitting weg: wordt het apparaat (deels) afgedekt? Staat het te dicht op een muur of ander obstakel waardoor het onvoldoende lucht kan aanzuigen of uitblazen? Hierna kunt u het apparaat weer op de normale wijze in gebruik nemen, maar houd de eerste 30 minuten goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werking zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie. Veiligheid Let op! Voor u schoonmaak- of onderhoudswerkzaamheden aan de airco uitvoert dient u het apparaat altijd uit te schakelen en de stekker uit het stopcontact te nemen! Om de airco in goede conditie te houden is regelmatig schoonmaken een vereiste! Reiniging van de omkasting Gebruik een zachte, vochtige doek om de kast af te wissen. Spuit hem nooit af en zorg ervoor dat er geen water het apparaat binnendringt! Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geïmpregneerde doekjes of andere reinigingsoplossingen. Die kunnen de kast beschadigen. Droog het apparaat na met een zachte doek. Schoonmaak en onderhoud Reiniging van het luchtlter Reinig het luchtlter elke twee weken; een airco met een vuil luchtlter werkt niet goed. Het luchtlter zit aan de achterzijde van de airco en kan eenvoudig verwijderd worden. Gebruik een stofzuiger of klop licht op het luchtlter om loszittend stof en vuil te verwijderen. Spoel het luchtlter daarna schoon in hooguit lauw water (niet warmer dan 40 °C.), eventueel met een mild, neutraal reinigingsmiddel. Laat de luchtlter door en door drogen in de schaduw alvorens ze terug te plaatsen. Pas op! De airco nooit laten werken zonder luchtlter!19 Einde-seizoen-reiniging Wanneer het apparaat voor langere tijd wordt opgeslagen dient u de volgende maatregelen te nemen!

• Verwijder het gecondenseerde water volledig. Laat het apparaat 12 uur draaien op de ventilatorfunctie, zodat de airco vanbinnen kurkdroog is.

• Schakel de airco uit en neem de stekker uit het stopcontact.

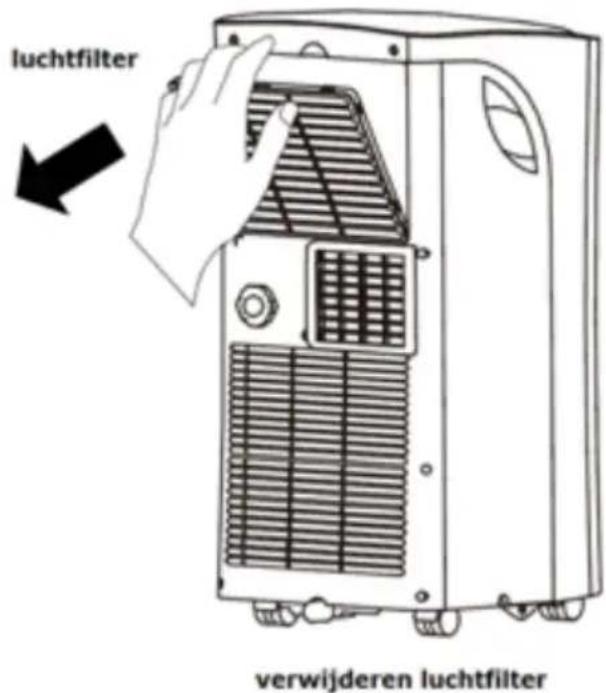

• Maak het luchtluchtlter schoon en plaats het terug, of vervang het luchtlter.

• Draai de afvoerslang van het apparaat, om beschadiging te voorkomen.

• Verwijder de batterijen uit de afstandsbediening.

• Verpak de airco zo mogelijk in de originele verpakking of in een plastic zak en zet hem op een droge plaats voor de opslag. Zet geen zware voorwerpen op het apparaat.20 Het apparaat start niet als ik op de AAN/UIT-knop druk

• Zit de stekker in het stopcontact?

• Is de aardlekschakelaar ingeschakeld? Geen stroomstoring?

• Is de watertank wellicht vol (E4)? Leeg deze dan.

• De kamertemperatuur is lager dan de ingestelde temperatuur; pas de ingestelde temperatuur aan. Het apparaat lijkt weinig te koelen

• Meet de uitblaastemperatuur; die dient ± 10° koeler te zijn dan de kamertemperatuur.

• Zijn er teveel mensen in de ruimte? Die produceren warmte!

• Is de ruimte te groot?

• Staat er iets in de ruimte dat (veel) warmte produceert? Schakel het uit of verwijder het.

• Is het lter stofg, met vuil bedekt? Maak het schoon.

• Is de luchtinlaat of –uitlaat(slang) geblokkeerd? Zorg voor een vrije luchtstroom. Het apparaat produceert lawaai

• Is de ondergrond van de machine wel stevig, effen en horizontaal?

• Het stromende koelmiddel in het apparaat produceert ook enig geluid. Dit is normaal. Probeer nooit zelf de airco te repareren! Probleemoplossing21 RECYCLING Binnen de EU betekent dit symbool dat dit pro- duct niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzame- ling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.22 INDEX Technical Specications 23. Safety Warnings 24. General Safety Warnings 24. Electical Safety 26. Safety in relation to coolant R290 28. Maximum effect 29. Description 30. Installation 31. Operation 32. Operation with remote control 35. Water drainage 38. Safety 40. Cleaning and maintenance 40. Troubleshooting 42. Removal 43. Before use, read this user manual completely and very carefully. Do not install, use or store this appliance in a space that is smaller than 9,6 m². is appliance uses a flammable refrigerant. If the refrigerant leaks or is exposed, it becomes an external source of ignition and is can cause fire!23 TECHNICAL SPECIFICATIONS Model Fuave ACB09C02 Cooling capacity 9000 BTU (2600 Watt) Max. power consumption 950 Watt Maximum air displacement 380m³/h Connection voltage 220-240V~50Hz Noise level Sound Power Level 65 dB(A) Sound Pressure Level (high-low) 54 dB(A) Cooling liquid R290/200g Insulation class IPX0 Operating temperature 17-35°C Net weight 24,5kg Dimensions 36,7 x 35,3 x 68,4 cm24 SAFETY WARNINGS Read all safety instructions and other instructions. Non-compliance with all the instructions can result in injuries or material damage. General safety warnings
