GEBRUIKSAANWIJZING Noverta Premium 000030058 Gamko

Gebruiksaanwijzing Manuel d'utilisation User manual Gebrauchanweisung

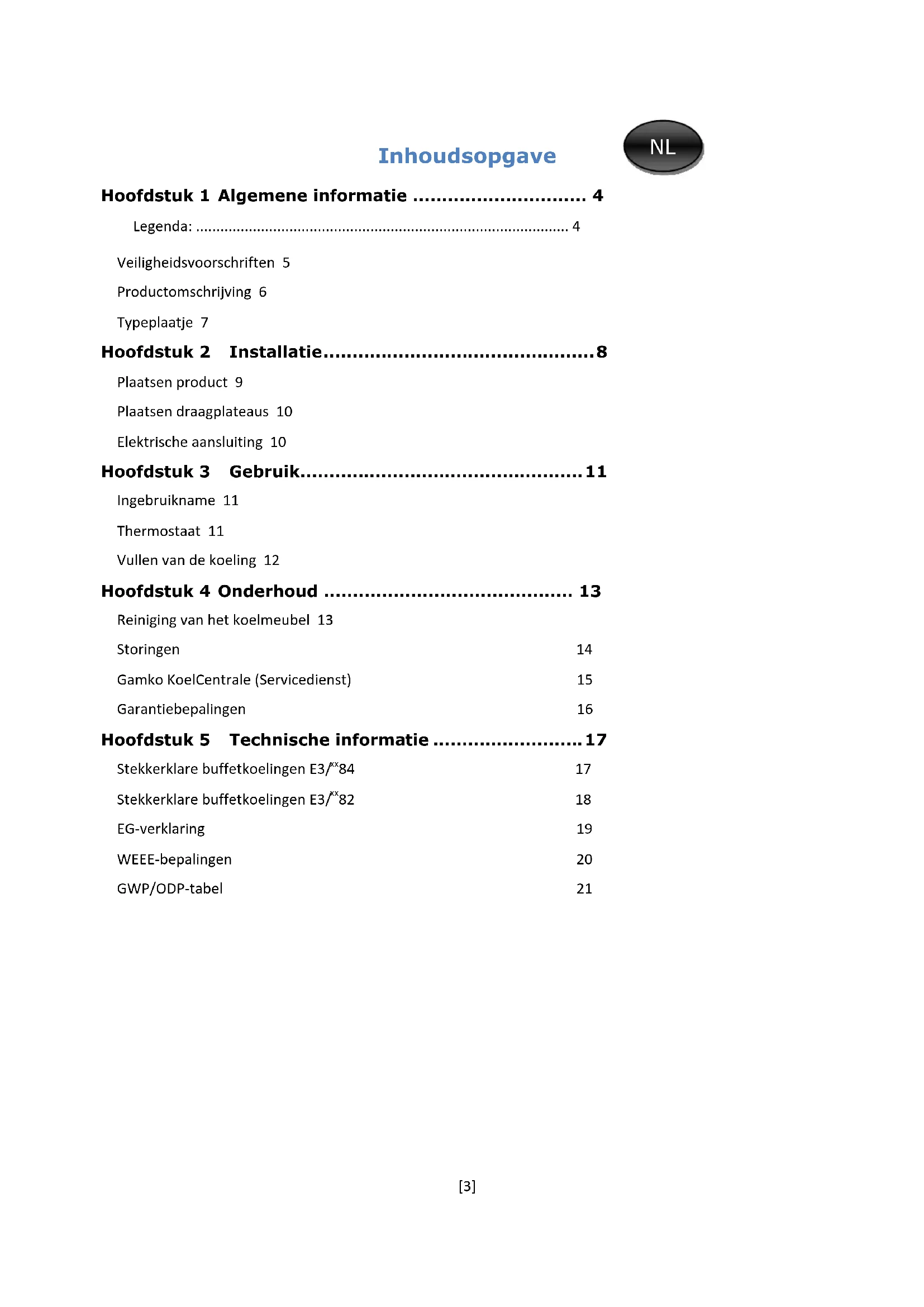

Inhoudsopgave 3

Hoofdstuk 1 Algemene informatie .... 4

Legenda: 4

Veiligheidsvoorschriften 5

Productomschrijving 6

Typeplaatje 7

Hoofdstuk 2 Installatie....8

Plaatsen product 9

Plaatsen draagplateaus 10

Elektrische aansluiting 10

Hoofdstuk 3 Gebruik....11

Ingebruikname 11

Thermostaat 11

Vullen van de koeling 12

Hoofdstuk 4 Onderhoud 13

Reiniging van het koelmeubel 13

Storingen 14

Gamko KoelCentrale (Servicedienst) 15

Garantiebepalingen 16

Hoofdstuk 5 Technische informatie ....17

Stekkerklare buffetkoelingen E3/ ^xx 84 17

Stekkerklare buffetkoelingen E3/ ^xx 82 18

EG-verklaring 19

WEEE-bepalingen 20

GWP/ODP-tabel 21

Hoofdstuk 1 Algemene informatie

Wij danken u voor het aanschaffen van een Gamko product.

Met de aankoop van uw nieuwe koeling hebt u gekozen voor een moderne en kwalitatief hoogwaardige professionele koeling. Uw nieuwe koeling onderscheidt zich door een spaarzaam verbruik van energie.

Deze gebruiksaanwijzing bevat uw garantievoorwaarden en onderhoudsinstructies.

Bewaar dit document in de nabijheid van dit product, zodat u het altijd bij de hand heeft. U dient de handleiding te lezen alvorens dit product te installeren. Bij het niet in acht nemen van de gebruiksaanwijzing kan het product ernstig beschadigen en vervalt de garantie.

Een juist gebruik garandeert een lange levensduur.

Alle installaties moeten voldoen aan de lokale overheid- en gemeenterichtlijnen en conform de juiste machinerichtlijn uitgevoerd worden. In geval van twijfel, neem contact op met de servicedienst van Gamko of uw leverancier. De informatie in deze handleiding kan zonder voorafgaande kennisgeving gewijzigd worden.

Legenda:

LET OP! - GEVAAR - U kunt persoonlijk gevaar lopen wanneer u deze iconen en opmerkingen negeert.

LET OP! - WAARSCHUWING - Uw product kan beschadigen, wanneer u deze iconen en opmerkingen negeert.

TIP! - Handige items om optimaal gebruik te maken van uw product.

• Controleer apparatensnoer op beschadiging voor gebruik.
• Controleer de elektrische voeding op geschiktheid voor dit apparaat.
• Zorg dat het product stevig en waterpas staat.
• Schakel altijd een erkende monteur in voor reparaties.
• Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door de fabrikant, of een erkend monteur om gevaar te voorkomen.

6

Koudemiddel

Dit apparaat bevat een koudemiddel. Het type en de hoeveelheid koudemiddel die de koeling bevat, staat vermeld op het typeplaatje.

- -R600a-

o Contact met vloeistof kan bevriezing en koude verbranding veroorzaken.
○ Blootstelling aan een lage concentratie kan lijden tot duizeligheid, hoofdpijn, misselijkheid en verlies van coördinatie.
- Bij vloeistofcontact: spoel met water gedurende minstens 15 minuten. Zorg voor medische hulp.

○ Blootstelling aan vuur kan de houder doen scheuren of exploderen.

o Let erop dat de ruimte altijd goed geventileerd is.

- Open nooit een ruimte waarvan het vermoeden bestaat, dat er koudemiddel gelekt heeft.

Tijdens gebruik

• Gebruik dit product uitsluitend binnen, in een droge en schone omgeving.
• Gebruik dit product uitsluitend voor het koelen van verpakte dranken.
• Gebruik het apparaat nooit als opstapje.
• Zet nooit elektrische apparaten in het apparaat.
• Zorg dat de beluchtingsroosters nooit geblokkeerd zijn, dit geldt zowel buiten als in de koeling.
• Zorg ervoor dat de omgevingstemperatuur de klimaatklasse niet overschrijdt.

NOODSTOP:

STEKKER UIT STOPCONTACT VERWIJDEREN!

6

Na gebruik

- Draag zorg voor een veilige opslag/ afvoer van het afgedankte product (zie WEEE-bepalingen).

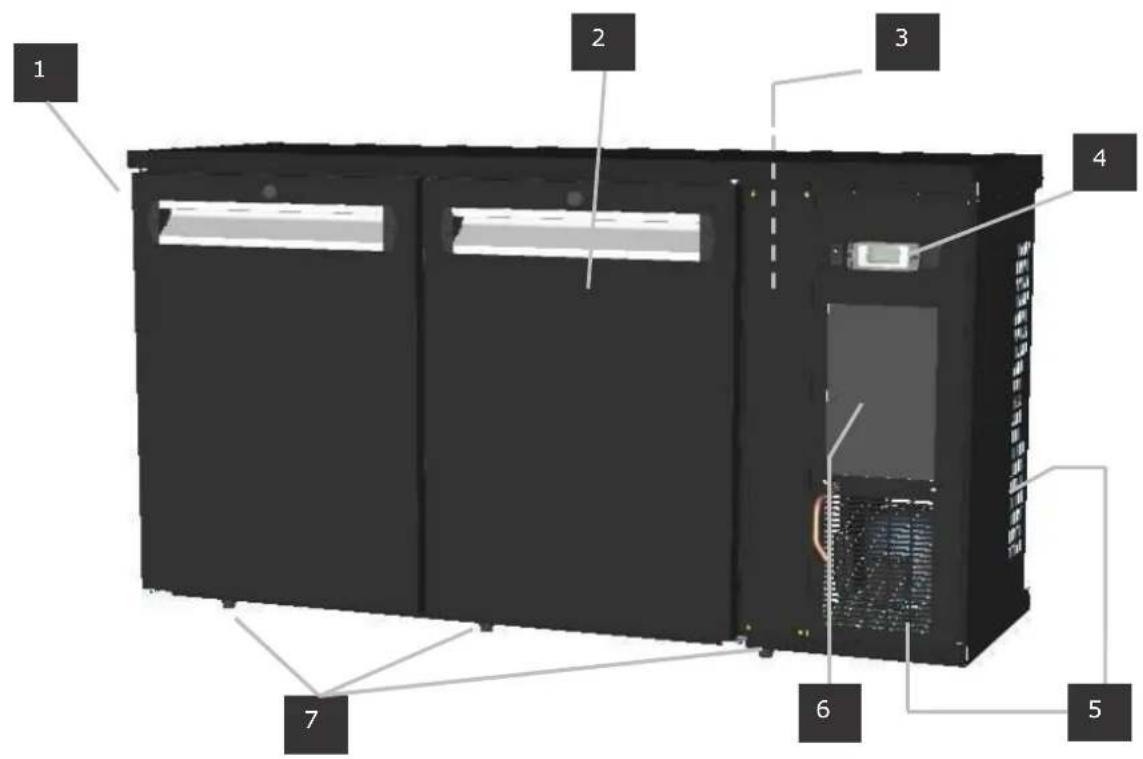

Productomschrijving

1 Typeplaatje (aan de binnenzijde van de kast)
2 Deuren (dicht of glas)
3 Typeplaatje (op de unit)
4 Aan/uit schakelaar, thermostaat, verlichtingsschakelaar
5 Luchtafvoer (achter en zijkant)
6 Luchttoevoer (voor)
7 In hoogte verstelbare poten

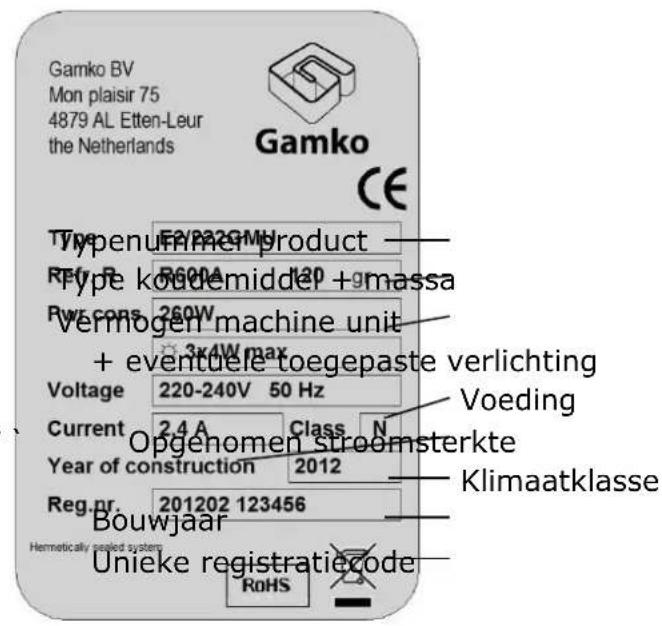

Typeplaatje

Gamko BV Mon plaisir 75 4879 AL Etten-Leur the Netherlands Type EP/232G/My RPU R 260A 120 g Rw cons 260W 3x4W max + eventuele toegepaste verlichting Voltage 220-240V 50 Hz Current 2.4 A Class N Year of construction 2012 Reg.nr. 201202 123456 Bouwjaar Heimetically rated system RoHS Unieke registratiecode Voeding Opgenomen stroomsterkte Klimaatklasse Gamko CE

Klimaatklasse

Een koeling is geproduceerd om binnen bepaalde omgevingstemperaturen goed te functioneren. Dit product is geschikt voor de volgende klasse: N: van +16 °C tot +32 °C.

Koudemiddel

E3-line Noverta Premium: R600a Natuurlijk koudemiddel. (Zie veiligheidsvoorschriften)

Hoofdstuk 2 Installatie

Tip! Zet de koeling nooit naast warmtebronnen!

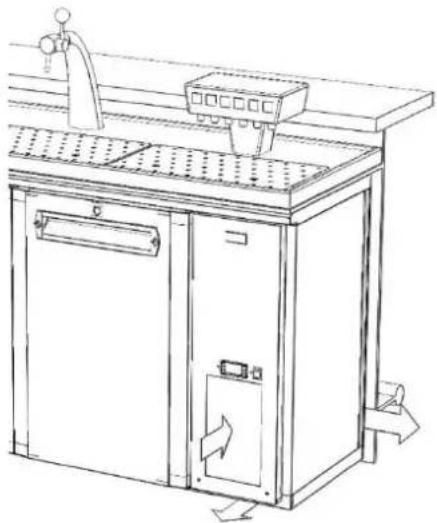

Werkingsprincipe

Een koeling werkt door warmte te onttrekken uit de te koelen ruimte en af te geven aan de omgeving. Geadviseerd wordt om minimaal 10 cm rondom de koeling vrij te houden voor optimale luchtafvoer.

Let op, dat de lucht toevoer en -afvoer nooit geblokkeerd worden.

1. Plaats het product op de gewenste positie, op een vlakke ondergrond.
2. Leg een waterpas op het product.
3. Het product bij voorkeur met poten (1) plaatsen om voldoende luchtcirculatie rondom de kast te kunnen garanderen. Dit is nodig voor een optimale werking van het product en een lager energieverbruik. Daarnaast kunnen de poten gebruikt worden om het product te verstellen en waterpas te zetten.
4. Draai de voetstukken (1) aan met inbussleutel 6 mm in de openingen (2), tot het product waterpas staat
5. Draai de bouten (3) van de voetstukken (1), aan de onderzijde, aan met een steeksleutel, wanneer de stelmogelijkheid van binnenuit niet toegankelijk is.
6. Sluit de openingen (2) aan de binnenzijde af met de meegeleverde dopjes (4)

Plaatsen draagplateaus

6

1. Haak pin (a) van de plateaudrager in opening (b) van de klimrails.
2. Kantel de plateaudrager.
3. Druk de zijden van de plateaudrager naar elkaar en klik hem op zijn plaats.
4. Plaats de plateau's met de sleufjes aan de achterzijde over de pinnen van de plateaudrager.
5. Kantel de plateau's naar voren waardoor ze stevig tussen/over de plateaudragers vallen.

6

Elektrische aansluiting

6

• Dit product maakt gebruik van een separaat apparatensnoer als voedingssnoer. Bij beschadiging van het voedingssnoer dient dit te worden vervangen door een door de producent geleverd origineel apparatensnoer.
• In geval van nood: stekker uit het stopcontact verwijderen.
• De contactdoos dient na plaatsing goed bereikbaar te zijn.
• Controleer de juiste spanning aan de hand van typeplaatje.
  • Zorg dat de kabel niet klem kan komen te zitten.
• Gebruik van een verlengsnoer wordt afgeraden.
• Indien noodzakelijk laat een kabel door een erkende elektricien verlengen.

Door onder- of piekspanning kan schade ontstaan, waardoor de kast uitschakelt. Gamko is niet verantwoordelijk voor eventuele gevolgschade.

Hoofdstuk 3 Gebruik

Ingebruikname

• Reinig het buffet voor ingebruikname. Voor verdere details zie onderhoud.
• Wacht na de installatie minimaal 2 uur voor u de koeling inschakelt.
• Steek de stekker in een geaard stopcontact.

Thermostaat

Licht6aan/ui6 Handmatiget ontdooiing6 Set6kno16 SET -88.8 °C F Verhogen/verlagent van6instelling(en)6 dixell

Bediening thermostaat

Voor de volledige bediening en instellingswijzigingen thermostaat, zie bijgeleverde gebruiksaanwijzing thermostaat.

Toepassing XR07CX:

Om het Setpoint te zien;

1. Druk 2x achter elkaar op SET en het set point wordt gevisua liseerd.
   2 Om opnieuw de temperatuur te zien moet u 3x achter elkaar op de SET toets drukken.

Om het Setpoint te wijzigen;

1 Druk voor meer dan 2 sec op de SET toets, druk daarna nogmaals op de SET knop.
2 Het setpoint wordt gevisualiseerd en het °C icoon zal gaan knipperen.
3 Wijzig het Setpoint met de pijltjes.
4 Druk 3 maal op de SET knop ter bevestiging.

Opmerking: de nieuwe ingestelde waarde wordt vastgelegd ook al verlaat u de instellingen zonder de SET toets te hebben ingedrukt.

Vullen van de koeling

6

• Dit product is uitsluitend geschikt voor verpakte dranken.
• Geen etenswaar (onafgedekt) in de koeling bewaren.
• Vul het product wanneer deze het minst gebruikt wordt. Het herhaaldelijk openen van de deur vertraagt de inkoeling.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten opslaan

6
6
6

De ventilatoren en luchtroosters in het koelmeubel mogen NOOIT geblokkeerd worden. Het wordt ook aanbevolen de zij- en achterwand vrij te houden voor een optimale luchtcirculatie. Dit verbetert de koelprestaties en verlaagt het energieverbruik.6

Hanteer voor uitgifte het zogenaamde "first-in first-out" principe. Hiermee serveert u het koudste product uit het koelmeubel.

Hoofdstuk 4 Onderhoud

6

Reiniging van het koelmeubel

6

Een goed onderhoud van uw product garandeert een lange levensduur. Gamko adviseert een onderhoudscontract af te sluiten.

Voor meer informatie hierover, zie de folder 'Serviceovereenkomsten'.

6

Zelf uit te voeren onderhoud

• Voor ingebruikname het koelmeubel reinigen met water en licht reinigingsmiddel.
• Reinig de segmenten regelmatig in geval van intensief gebruik.
• De ECO-line koelbuffetten hebben een lamellen condensor en deze dient 1x per week gereinigd te worden.
  (bijvoorbeeld met behulp van een stofzuiger of perslucht)
• Controleer en reinig de deurrubbers regelmatig. Vervang een gescheurd- of niet goed sluitend deurrubber direct.
• Reinig de ladegeleiders van de laden maandelijks. Jaarlijks een lichte smering met lagervet is aanbevolen.

Let op!

• Demonteer geen vaste delen om de machinekamer te reinigen!
• Gebruik geen agressief schuurmiddel of reinigingsmiddel6
• Condensor kan scherpe delen bezitten, reinig met zorg!
• In een erg stoffige omgeving condensor vaker reinigen.
• Glasdeuren met een mild afwasmiddel reinigen.
• Schoonmaak van RVS dient met water en neutrale zeep te gebeuren.
• RVS schoonmaken, spoelen en droogmaken met een zachte doek.

Storingen

6

De koeler gaat niet aan.

• Controleer de stekker.
• Controleer de hoofdschakelaar naast de thermostaat.
• Herstel de stroomvoorziening door eventueel een defecte zekering te vervangen of de schakelaar om te zetten.
  • Waarschuw de Gamko servicedienst.

Temperatuur is te hoog, ondanks juist ingestelde thermostaat.

• Controleer de condensor op vervuiling (zie Hoofdstuk 4: Onderhoud)
• Controleer of ventilator draait
• Verwijder inhoud welke mogelijk de ventilatie blokkeert.
• Magneetband reinigen, indien nodig vervangen.
• Verdamper ontdooien.
• Thermostaat is defect. Waarschuw de Gamko servicedienst.

Temperatuur is te laag, ondanks juist ingestelde thermostaat.

- Thermostaat is defect. Waarschuw de Gamko servicedienst.

Waterlekkage

• Controleer of deuren/ laden goed afsluiten (en evt. extra gemaakte doorvoergaten goed afgekit zijn)
• Controleer of de koeling waterpas staat
• Ontdooi regelmatig - desnoods extra handmatige ontdooiing (zie handleiding thermostaat).
  • Waarschuw de Gamko servicedienst.

Gamko Onderhoud

Zorgeloze zekerheid met Gamko Onderhoud: de technische servicedienst van Gamko.

• Mogelijkheid onverwachte reparatiekosten te beperken.
• Langere levensduur van uw koelapparatuur.
• U kunt zeker zijn van een juiste koeltemperatuur en grote bedrijfszekerheid.
• Het hele jaar door, zeven dagen per week, 24 uur per dag bereikbaar voor meldingen van storingen.
• Landelijk servicenet van monteurs.
• Beter en zuiniger presteren!
  • Kijk naar de mogelijkheden op www.gamko.nl
• Werkt door heel Nederland.
• Is dag en nacht bereikbaar.

NL STORING/ONDERHOUD? 076 508 7500 (24/7 bereikbaar) Gamko INT Technical failure/Maintenance? Apply to your local Gamko dealer

Garantiebepalingen

1. Voor geleverde producten is de leverancier garantieplichtig gedurende 24 maanden na (op)levering, 6 maanden voor voorrijkosten en uurloon, met inachtneming van het bepaalde in het onderstaande en met overeenkomstige toepassing van het bepaalde in artikel 5 van de NVKL-voorwaarden voor reparatie omtrent aansprakelijkheid voor schade.
2. Gedurende 24 maanden na de in het vorige lid bedoelde (op)levering is de leverancier gehouden de geleverde producten die ondeugdelijk zijn gebleken als gevolg van materiaal-, constructie-, montage- of fabricagefouten, geheel/gedeeltelijk kosteloos te vervangen of te herstellen.
3. De onder 1 en 2 omschreven garantieplicht vervalt, indien zich een of meer der hieronder genoemde omstandigheden mochten voor doen:
   a. De ondeugdelijkheid van de geleverde onderdelen is niet onverwijld na vaststelling daarvan aan de leverancier meegedeeld.
   b. De ondeugdelijkheid is het gevolg van foutief gebruik of onvoldoende onderhoud.
   c. Door de afnemer of derden zijn aan de installatie c.q. geleverde onderdelen werkzaamheden verricht, zonder dat daartoe een schriftelijke goedkeuring van de leverancier is verkregen.
   d. De afnemer is nalatig gebleven zijn verplichtingen uit een of meer desbetreffende onderhouds- en/of reparatieovereenkomsten na te komen.
   e. De gebruiksaanwijzing en/of instructies of aanwijzingen van de leverancier zijn niet opgevolgd.
4. Op geleverde doch niet door leverancier gemonteerde onderdelen wordt, bij gebleken foutieve montage, geen garantie gegeven.
5. Oude onderdelen waarvoor de leverancier ingevolge een overeenkomst als bedoeld in deze voorwaarden, dan wel uit hoofde van de in 13 artikelen 2.1 of 2.2 voorziene garantieplicht nieuwe, vervangende onderdelen heeft geleverd worden eigendom van de leverancier.
6. Reparatie en/of vervanging van een onderdeel zal de garantie voor dat onderdeel en voor het geheel der geleverde goederen nimmer verlengen.
7. Op van derden betrokken onderdelen wordt door de leverancier niet meer garantie gegeven dan aan hem op zijn beurt door zijn leverancier is gegeven.
8. Tenzij uitdrukkelijk anders is overeengekomen, is de leverancier alleen gehouden tot nakoming van de in dit artikel omschreven garantieverplichtingen in Nederland.

Hoofdstuk 5 Technische informatie

Stekkerklare buffetkoelingen E3/ ^xx 84

Elektrische aansluiting 220 - 240 V / 50 Hz / 1\~

Koudemiddel R600a

Koelvermogen 515Watt* (12 cc)

Temperatuurbereik +2 °C t/m +18 °C, default setpoint: +6 °C

Belasting draagplateaus 2x 50kg per deur

Type E3/22MU84 E3/22GMU84

Opgenomen vermogen 210W* 222W *

Gewicht 72kg 82kg

Verlichting - 2 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 1434 x 516 x 840-860/880 1434 x 516 x 840-860/880

Type E3/222MU84 E3/222GMU84

Opgenomen vermogen 210W * 228W*

Gewicht 96kg 106g

Verlichting - 3 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 1988 x 516 x 840-860/880 1988 x 516 x 840-860/880

Opgenomen vermogen 210W * 234W*

Gewicht 120kg 130kg

Verlichting - 4 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 2542 x 516 x 840-860/880 2542 x 516 x 840-860/880

Stekkerklare buffetkoelingen E3/ ^xx 82

Elektrische aansluiting 220 - 240 V / 50 Hz / 1\~

Koudemiddel R600a

Koelvermogen 515Watt* (12 cc)

Temperatuurbereik +2 °C t/m +18 °C, default setpoint: +6 °C

Belasting draagplateaus 2x 50kg per deur

Type E3/22MU82 E3/22GMU82

Opgenomen vermogen 210W * 222W*

Gewicht 72kg 82kg

Verlichting - 2 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 1434 x 516 x 820-840/860 1434 x 516 x 820-840/860

Type E3/222MU82 E3/222GMU82

Opgenomen vermogen 210W * 228W*

Gewicht 96kg 106kg

Verlichting - 3 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 1988 x 516 x 820-840/860 1988 x 516 x 820-840/860

Opgenomen vermogen 210W * 234W*

Gewicht 120kg 130kg

Verlichting - 4 x 6W

Sloten optioneel standaard

Afmetingen BxDxH 2542 x 516 x 820-840/860 2542 x 516 x 820-840/860

EG-verklaring

Gamko

EG VERKLARING VAN OVEREENSTEMMING VOOR MACHINES

(Richtlijn 2006/42/EG, Bijlage II, onder A)

Fabrikant: Gamko BV

Adres: Mon Plaisir 75

4879 AL

Etten-Leur

The Netherlands

Verklaart hiemede dat

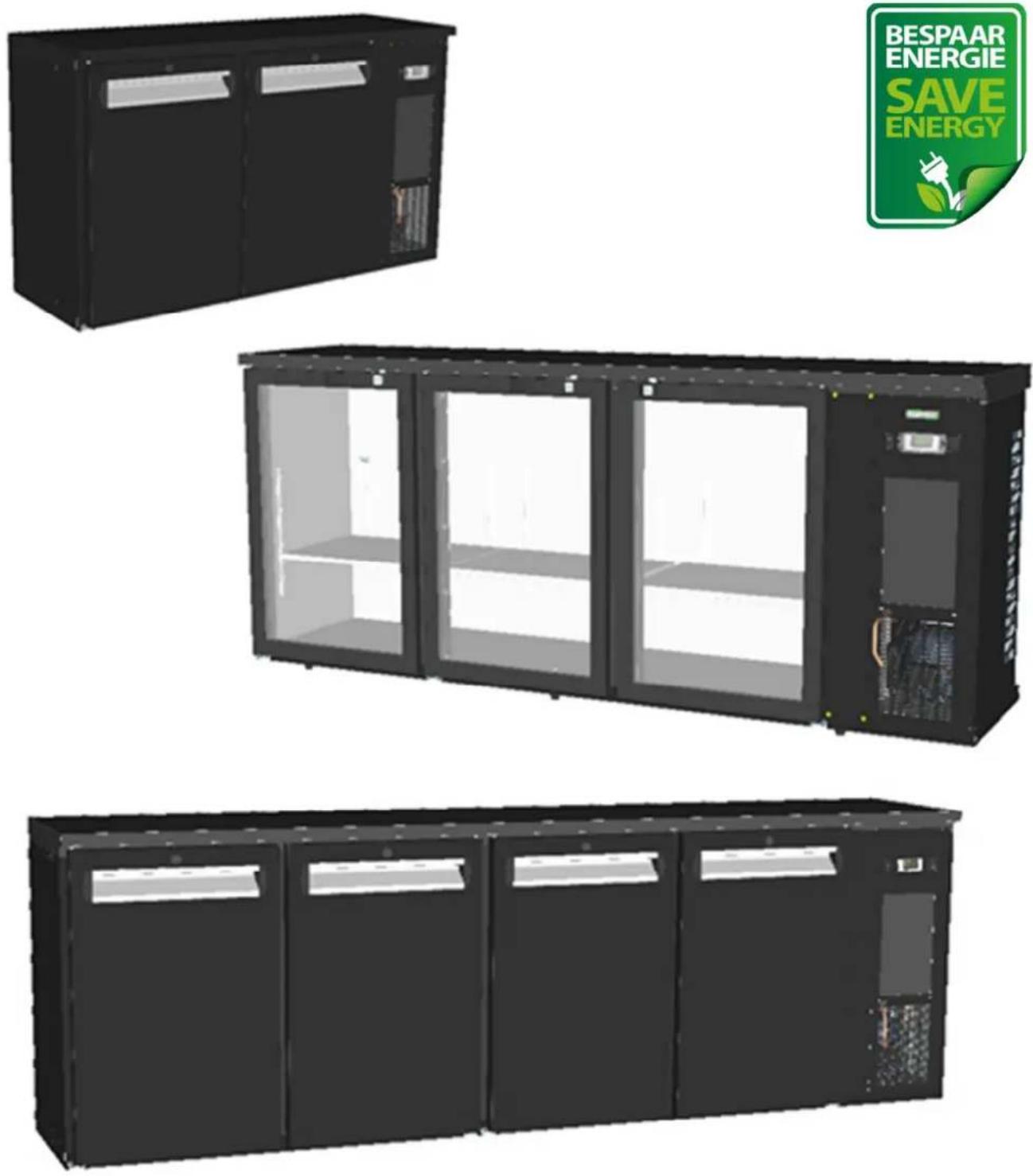

• ECO line type E3:
E3/22(G)MU82
E3/222(G)MU82
E3/2222(G)MU82
E3/22(G)MU84
E3/222(G)MU84
E3/2222(G)MU84

voldoen aan de bepalingen van:

♦ Machinerichtlijn (Richtlijn 2006/42/EG)
◆ EMC-richtlijn (Richtlijn 2004/108/EEG)
♦ Laagspanningsrichtlijn (Richtlijn 2006/95/EG)
♦ PED Drukapparatuur (Richtlijn 97/23/EG)
◆ RoHS richtlijn 2011/65/EC

Etten-Leur, 14-01-2014

N. Govers

Gamko Holding BV is aandachtig voor het milieubehoud en beantwoordt in alle opzichten aan de Richtlijn 2002/96/CE, aangegeven als WEEE, oftewel de Richtlijn betreffende het Afval van Elektrische en Elektronische Apparaten. Het product is conform aan de richtlijn 2002/96/CE. Op het eind van zijn nuttige levensduur, moet het product, dat afzonderlijk van het huishoudelijke vuil dient te worden behandeld, toegekend worden aan een inzamelingscentrum voor gescheiden afval van elektrische en elektronische apparaten. De richtlijn 2002/96/CE heeft als objectief het hoofd te bieden aan het toenemende volume afval van elektrische en elektronische apparaten, het laten toenemen van het hergebruik van elektrische en elektronische apparaten ("EEE") en ten slotte het totale volume afval EEE ("WEEE") beperken dat bestemd is voor uiteindelijke afvoer.

Het symbool van de doorkruiste afvalbak duidt aan dat dit product deel uitmaakt van het toepassingsterrein van deze Richtlijn. Het is aan de gebruiker om het product toe te kennen aan specifieke inzamelingscentra, zoals aangeduid door de lokale wetgeving of door de verdeler. In geval een nieuw product geïnstalleerd wordt, kan het oude WEEE product rechtstreeks door de verdeler worden opgehaald. De fabrikant, de invoerder en de verdeler zijn verantwoordelijk voor het inzamelen en voor de behandeling van het afval dat zowel rechtstreeks werd ingezameld als via een inzamelingscentrum. Bijgaande lijst bevat de Gamko Holding BV verdelers per land. Bij elke overtreding van bovengenoemde Richtlijn zullen sancties worden toegepast in alle landen. Gamko Holding BV volgt over het algemeen de "CECED interpretatie" (Europees Comité van Fabrikanten van Elektrische huishoudapparatuur) volgens welke de WEEE wetgeving van toepassing is op draagbare airconditioners, ontvochtigingsapparaten, venster- airconditioning, splitsystemen tot 12 kW, stekkerklare koelingen en vriezers. Het is niettemin mogelijk dat verschillen worden geconstateerd in de wetgeving tussen de verschillende ledenlanden. In geval sommige producten niet zouden zijn in aanmerking genomen door de nationale wetgevingen in de lijst van de WEEE producten, dient men zich te houden aan de nationale wetgevingen, de WEEE richtlijnen weglatend met betrekking tot de producten die geen deel uitmaken van het toepassingsgebied van deze nationale reglementeringen. De richtlijn is niet van toepassing op de producten die verkocht werden buiten de Europese Gemeenschap.

Ingeval het product zou verkocht worden buiten de Europese Gemeenschap, zal het niet nodig zijn zich aan te passen aan de WEEE richtlijn, er moet echter gegarandeerd worden dat de lokale wetgeving in acht wordt genomen. Voor bijkomende informatie dient men zich te wenden tot de lokale dienst voor afvalinzameling, tot de winkelier/ dealer/installateur waar het product werd aangekocht of rechtstreeks tot Gamko.

GWP/ODP-tabel

Dit product kan gefluoreerde gassen bevatten die onder het verdrag van Kyoto vallen.

Scheikundige naam van het gas (zie typeplaatje) R134a R600a

Global Warming Potential (GWP) van het gas (CO ^2 =1) 1300 3

Ozone Depletion Potential (ODP) van het gas (R12=1) 0 0

R134a -6Pas op!

a. Hermetisch afgesloten systeem.
b. Uitstoot van het gas moet worden voorkomen. Het gefluoreerde gas mag nooit kunnen ontsnappen naar de atmosfeer tijdens installatie, gebruik en verwijdering. Indien lekkage van het gefluoreerde gas wordt gesignaleerd, dient het lek zo spoedig mogelijk gerepareerd en het vrijkomen van het gas gestopt te worden.
c. Alleen bevoegde onderhoudsmedewerkers mogen dit product openen en onderhoudswerkzaamheden verrichten.
d. De verwerking van het gefluoreerde gas in dit product, zoals het verplaatsen van het product, het bijvullen van het gas, moet in overeenstemming zijn met VERORDENING (EG) nr. 842/2006 inzake bepaalde gefluoreerde gassen en de van toepassing zijnde plaatselijke voorschriften.

00a - Pas op!

a. Hermetisch afgesloten systeem.
b. Indien lekkage van het gas wordt gesignaleerd, dient zo spoedig mogelijk de ruimte extra geventileerd te worden en de Gamko servicedienst gebeld te worden: 076 508 7500 (24/7 bereikbaar)
c. Alleen bevoegde onderhoudsmedewerkers mogen dit product openen en de koelunit uitwisselen.

Table des matières
