GK732ONYA - Fornuis Pelgrim - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw gaskookplaat
Merk	Pelgrim
Model	GK732ONYA
Categorie	Gaskookplaat
Afmetingen (B x D x H)	524 x 330 x 47 mm (totaal)
Uitsparing werkblad	490 x 290 mm
Gewicht	Ongeveer 8 kg
Aantal branders	4
Soorten branders	1 superkrachtig (3,6 kW), 1 krachtig (3,0 kW), 1 normaal (2,0 kW), 1 sudderbrander (1,0 kW)
Elektrische voeding	230 V ~ 50 Hz, 0,6 VA (elektronische ontsteking)
Compatibele gassoorten	G20 (20 mbar), G25 (20/25 mbar), G30/G31 (29/37/50 mbar)
Ontsteking	Elektronisch geïntegreerd in de knoppen, ontsteking en regeling met één hand
Veiligheid	Thermo-elektrische thermokoppel (gasstop bij vlam uit)
Regeling	Progressief van hoge naar lage stand
Onderhoud	Reiniging met een mild product en niet-schurende spons; branders niet vaatwasmachinebestendig
Speciale coating	Keradur®-schalen, stofwerend en gemakkelijk te onderhouden
Meegeleverde accessoires	Wokrooster (voor compatibel model), montagebeugels, afdichtingsstrip
Apparaatklasse	Klasse 3
Installatie	Door een erkende gasttechnicus; gas- en elektrische aansluiting volgens normen
Gasconversie	Mogelijk via conversieset (optioneel)
Handleiding beschikbaar in	Frans, Nederlands, Duits, Engels, etc.

Veelgestelde vragen - GK732ONYA Pelgrim

Hoe steek ik een brander aan?

Druk op de bedieningsknop en draai deze naar links. De brander wordt automatisch aangestoken. Stand 0: uit. Hoog: maximale vlam. Laag: minimale vlam.

Waarom gaat de brander uit na het aansteken?

Dit kan komen door te kort op de knop te drukken. Met de thermo-elektrische beveiliging, houd de knop minstens 5 seconden ingedrukt na het aansteken.

Welke soorten pannen gebruiken?

Gebruik pannen met een platte, schone en droge bodem. Platte bodems zorgen voor stabiliteit en een betere warmteoverdracht. Vermijd vervormde pannen.

Hoe besparen op energie?

Kook met een deksel: bespaar tot 50%. Gebruik de juiste brander: de grote voor grote hoeveelheden, de kleine om te sudderen. Laat de vlammen niet buiten de pan komen.

Kan ik een wok gebruiken?

Ja, als uw model is uitgerust met een wokbrander. Gebruik het wokrooster accessoire (ref. GWR470) om een wok met ronde bodem te stabiliseren. Snijd de ingrediënten van tevoren en gebruik kwaliteitsolie.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gaskraan en wacht enkele minuten. Controleer of een brander open is gebleven zonder ontsteking. Als de geur aanhoudt, neem contact op met een professional.

Hoe de branders reinigen?

Reinig de onderdelen met een mild product en een zachte spons. Was ze niet in de vaatwasser. Droog ze grondig. Gebruik voor de ontstekingsbougie een droge doek of een kleine fijne borstel.

Hoe het apparaat omzetten naar een ander gas?

Het apparaat is ingesteld op aardgas. Voor LPG bestelt u een conversieset bij de klantenservice. De set bevat instructies. Laat de installatie uitvoeren door een erkende technicus.

Wat zijn de uitsparingsafmetingen?

De uitsparing in het werkblad moet 490 x 290 mm zijn. De vrije ruimte rond het apparaat moet minimaal 50 mm van de zij- en achterwanden zijn.

Wat te doen als een brander niet aan gaat?

Controleer of de branderonderdelen correct zijn gemonteerd (centreren). Reinig en droog de bougie en de onderdelen. Zorg ervoor dat de zekering niet is gesprongen en dat de gaskraan open is.

GEBRUIKSAANWIJZING GK732ONYA Pelgrim

handleiding.... 3-26

FR

belangrijk om te weten - important à savoir

Wissenswertes - important information

tip - conseil - Tipp - tip

uw gaskookplaat

beschrijving 4

inleiding 5

veiligheid

6

bediening

ontsteken en instellen 7

comfortabel koken

de kookplaat optimaal gebruiken.... 8-9

onderhoud

algemeen 10-12

storingen

tabel 13-14

milieuaspecten

verpakking en toestel afvoeren. 15

installatievoorschrift

algemeen 16

gasaansluiting.... 16

elektrische aansluiting 17

inbouwen 18-25

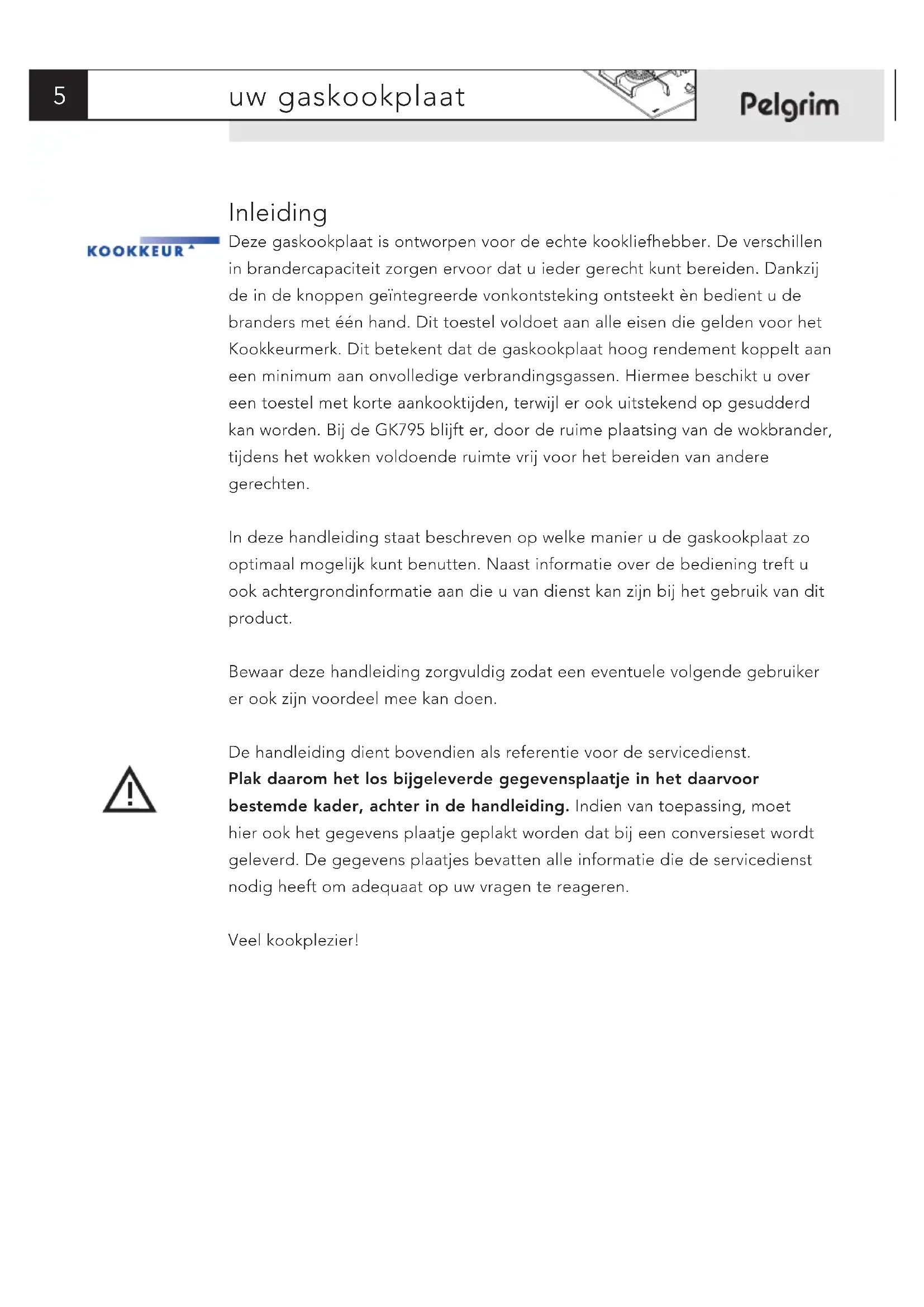

Deze gaskookplaat is ontworpen voor de echte kookliefhebber. De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de in de knoppen geïntegreerde vonkontsteking ontsteekt èn bedient u de branders met één hand. Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen. Hiermee beschikt u over een toestel met korte aankooktijden, terwijl er ook uitstekend op gesudderd kan worden. Bij de GK795 blijft er, door de ruime plaatsing van de wokbrander, tijdens het wokken voldoende ruimte vrij voor het bereiden van andere gerechten.

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

De handleiding dient bovendien als referentie voor de servicedienst.

Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Indien van toepassing, moet hier ook het gegevens plaatje geplakt worden dat bij een conversieset wordt geleverd. De gegevens plaatjes bevatten alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt!

Ontsteken en instellen

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

Druk de bedieningsknop in en draai hem linksom.

De brander ontsteekt.

0-stand/branderpositie ____

volstand kleinstand

De kookplaat optimaal gebruiken

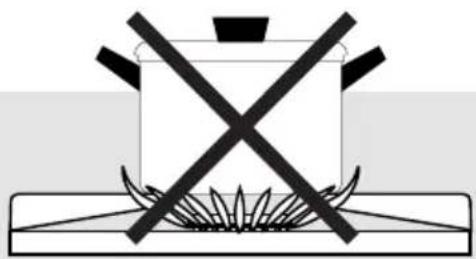

■ Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.

■ (Roer)bakken, doorkoken van grote hoeveelheden en frituren kunt u (indien van toepassing) het beste doen op de sterk-, supersterk- of wokbrander. Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander. Op de vol-open stand is deze bran der groot genoeg voor het door ko ken. Gebruik voor alle andere gerechten de normaalbranders.
■ Kook met het deksel op de pan. U bespaart dan tot 50% energie.
- Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over naar het gerecht.

De kookplaat optimaal gebruiken

Wokbrander (GK731 en GK795)

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden.

Het is hierbij van belang dat u:

■ van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt;
- bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachide-olie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte;
■ de gerechten met de langste bereidingstijd het eerst in de pan doet, zodat aan het eind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn.

Gebruik van het wok-hulprooster (GK731 en GK795)

Het hulprooster dat ten behoeve van de wok- brander is ontwikkeld zorgt voor extra stabiliteit bij een wok met ronde bodem.

Het rooster is als accessoire verkrijgbaar: GWR470.

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

■ Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden!

Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan bin nendrin gen.

■ Reinig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waardoor de brander slechter of niet ontsteekt. De bougie werkt alleen goed in een droge omgeving.

Bij zware vervuiling kunt u de punt met een fijn borsteltje reinigen.

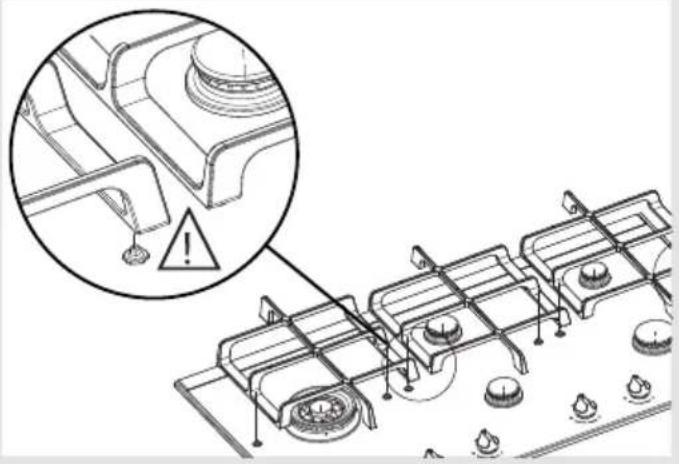

■ Plaats de pandragers (GK795) over het 'nokje'.

Let Op! De wokpan- drager (GK795) is hoger dan de andere twee pan dragers. Plaats altijd de wokpan drager op de positie van de wokbander.

■ Zet de branderdelen in elkaar met behulp van de geleidingsnokken. Let hierbij op de uitsparingen voor de bougie en thermokoppel in de branderdop.

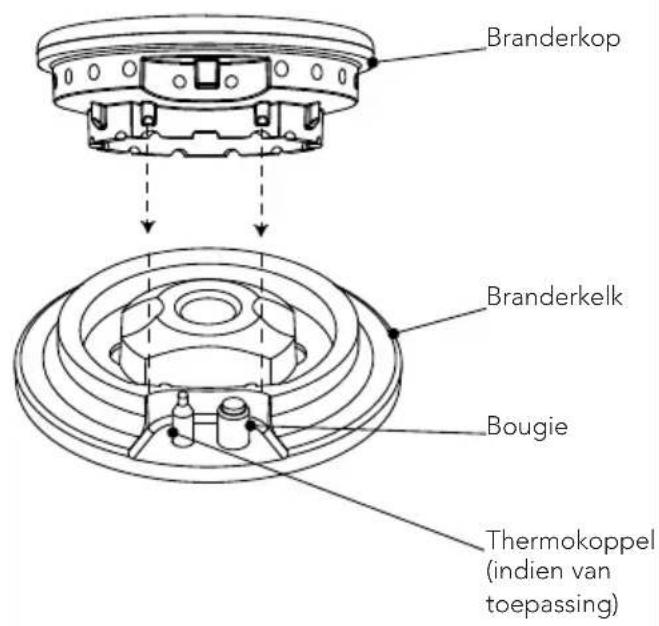

Branderkop Branderkelk Bougie Thermokoppel (indien van toepassing)

■ Zorg ervoor dat de branderdelen vlak liggen.

Branderkop Branderkop binnen Gaskelk Branderkelk Bougie Thermokoppel (indien van toepassing)

■ Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroor zaakt. Gebruik hiervoor een mild reinigingsmiddel.
■ Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal. Hiermee voorkomt u dat de plaat tijdens het reinigen opnieuw vuil wordt.

Hardnekkige vlekken op emaille (pandragers, branderdoppen)

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken de glasplaat

Maak de glasplaat schoon met een speciaal reinigingsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Reinigen verwijderbare branderdelen

De verwijderbare branderdelen (inclusief wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de delen laten weken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Keradur® branderkelken

De branderkelken zijn voorzien van een unieke Keradur® toplaag. De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijkt en de duurzaamheid van de branders sterk verbetert. De branderkelken kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek.

Deze zijn te verkrijgen via de website www.hps.nl. Hier vind u ook diverse schoonmaak en gebruikerstips.

Tabel

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen. Uitsluitend bevoegd personeel mag werkzaamheden aan het gas- en elektrotechnische deel uitvoeren.

Storing	Oorzaak	Oplossing
Het ruikt naar gas in de omgeving van het toestel.	- Er is een brander ingeschakeld, maar niet ontstoken.- De koppeling van een flessen gastoestel is losgescho ten.	- Sluit de kraan en wacht enkele minuten met opnieuw ontsteken.- Zet de koppeling vast.
Een brander ontsteekt niet.	- Branderdelen niet juist geplaatst.- Zekering defect/zekering in meterkast uitgeschakeld.- Stekker niet in stopcontact.- Bougie vervuild/vochtig.- Branderdelen vervuild/vochtig.- Beluchtingsopening achterzijde afgesloten.- Hoofdgaskraan gesloten.- Storing aan het gasnet.- Gasfles of -tank is leeg.- Bedieningsknop niet lang of diep genoeg ingedrukt.	- Zet de branderdelen via de centreernokken in elkaar en zorg dat ze vlak op elkaar liggen.- Monteer een nieuwe zekering of schakel de automatische zekering weer in.- Steek de stekker in het stopcontact.- Reinig/droog de bougie.- Reinig/droog de brander-delen. Let er hierbij op dat de uitstroomgaten open zijn.- Zorg voor voldoende luchttoevoer.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een nieuwe gasfles aan of laat de tank vullen.- Houd de bedieningsknop minimaal 5 seconden en voldoende diep ingedrukt tussen vol- en kleinstand.

Tabel

Storing	Oorzaak	Oplossing
De brander brandt niet egaal.	- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochtig.- Verkeerde soort gas gebruikt (bij flessengastoepassing).	- Zet de branderdelen via de centreernokken in elkaar en zorg dat ze vlak op elkaar liggen.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Controleer of het gebruikte gas geschikt is voor het toestel.
De brander dooft na ontsteken.	- Bedieningsknop niet lang genoeg ingedrukt (Bij thermo-elektrische toestellen).	- Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Raadpleeg bij storingen het telefoonnummer van de servicedienst. Zie hiervoor de bijgeleverde garantiekaart of raadpleeg de internet site www.hps.nl. Alleen een erkend installateur mag dit toestel aansluiten!

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

karton;
■ papier;
■ polyethyleenfolie (PE);
■ CFK-vrij polystyreen (PS-hardschuim);
■ polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Algemeen

Dit toestel mag alleen door een erkend gasttechnisch installateur worden aangesloten.

Let op

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toestel.

Gasaansluiting

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan.

Achter een inbouwoven moet een volledig metalen slang worden gebruikt.

Let op

Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel.

In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

Let op

De onderzijde van de kookplaat wordt heet.

Elektrische aansluiting

230 V - 50 Hz - 0,6 VA.

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.

Wandcontactdoos en stekker moeten te allen tijde bereikbaar blijven.

Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Let op

Dit toestel moet altijd geaard zijn.

Indien de aansluitkabel beschadigd is mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, teneinde gevaarlijke situaties te voorkomen.

Inbouwen

Kookplaat voorbereiden

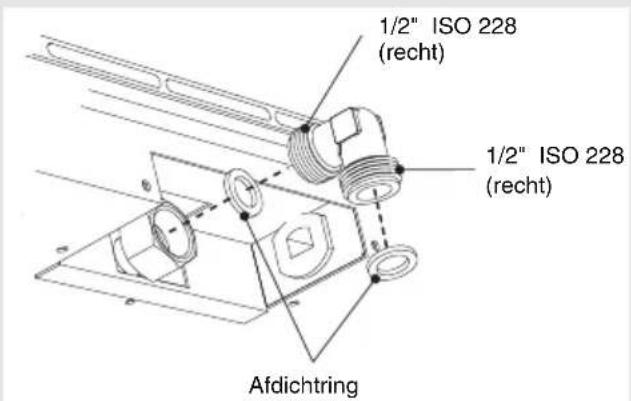

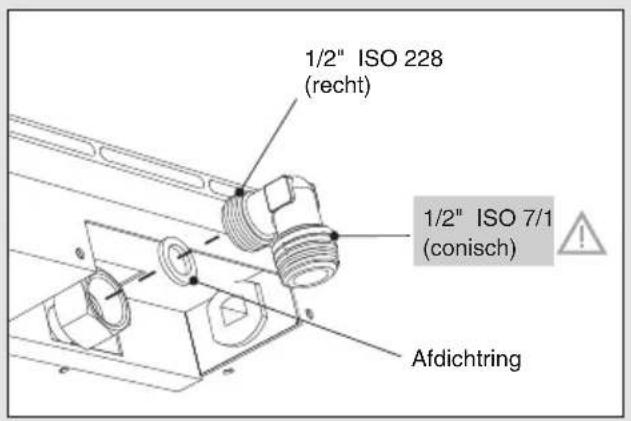

Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

Alleen voor Frankrijk

1/2" ISO 228 (recht) 1/2" ISO 228 (recht) Afdichtring

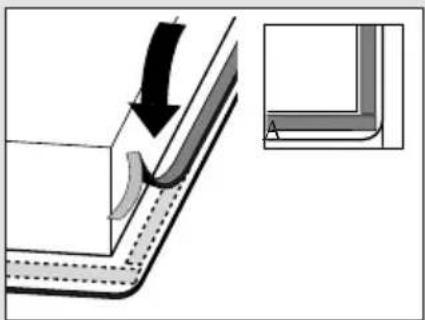

Verwijder de beschermfolie van het afdichtband (A) en plak het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het afdichtband niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek. op de gasaansluiting van het toestel.

Uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie inbouwmaten).

Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

Bevestigingspunten montagebeugels

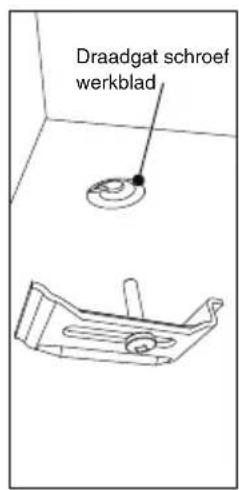

Draadgat schroef werkblad

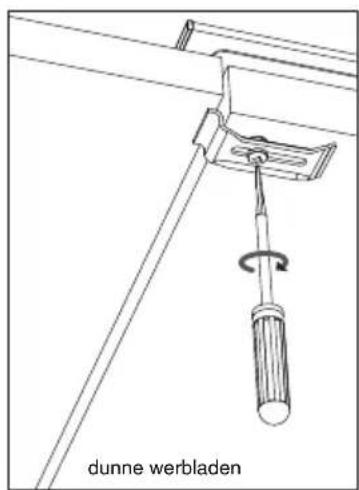

dunne werbladen

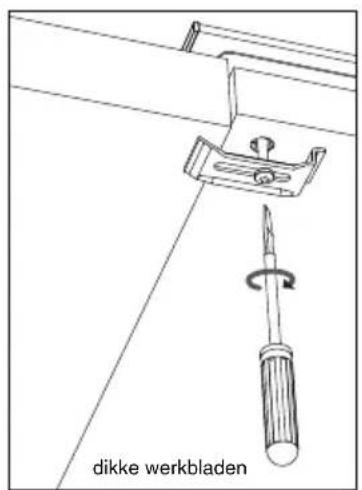

dikke werkbladen

Inbouwen

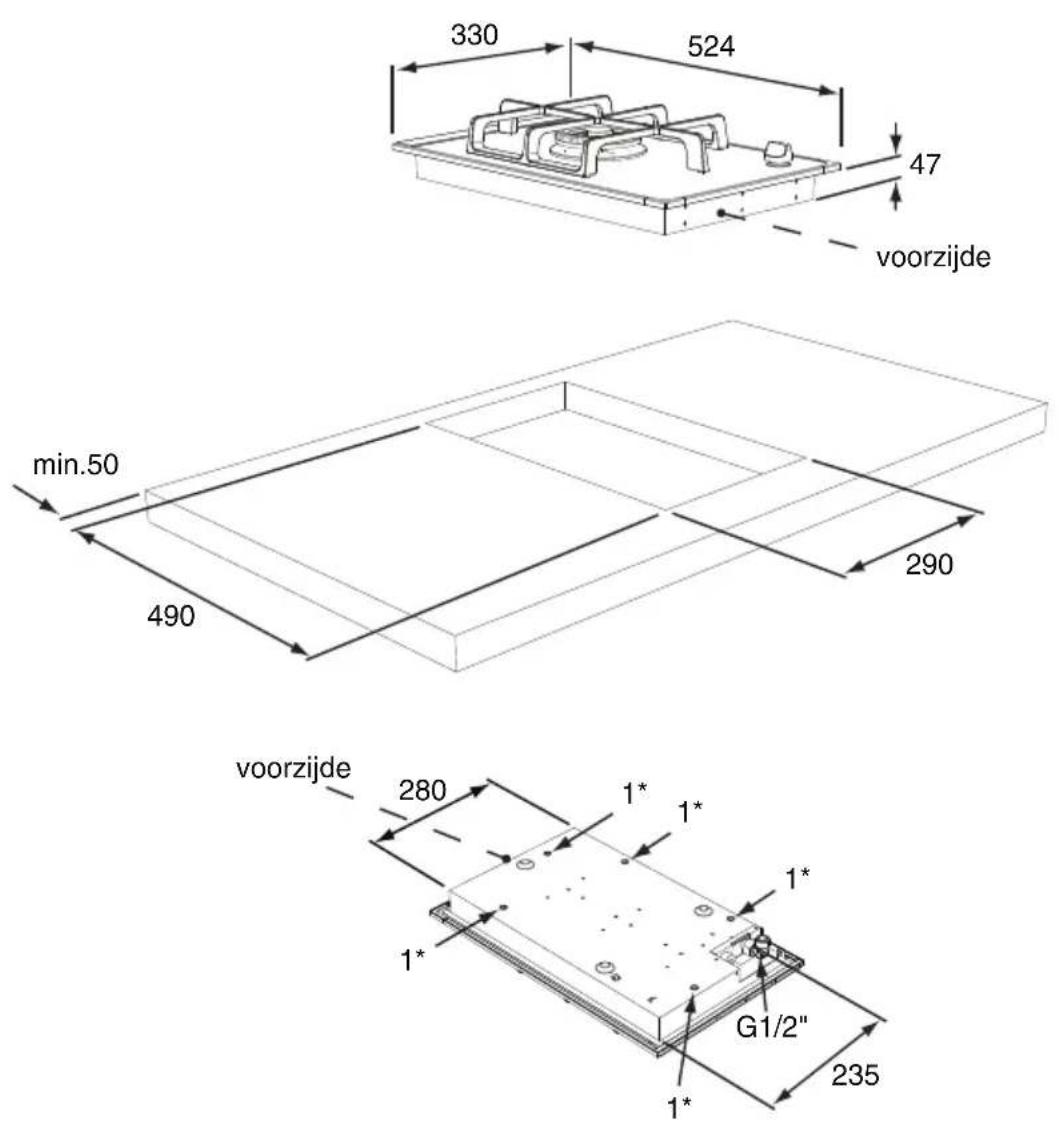

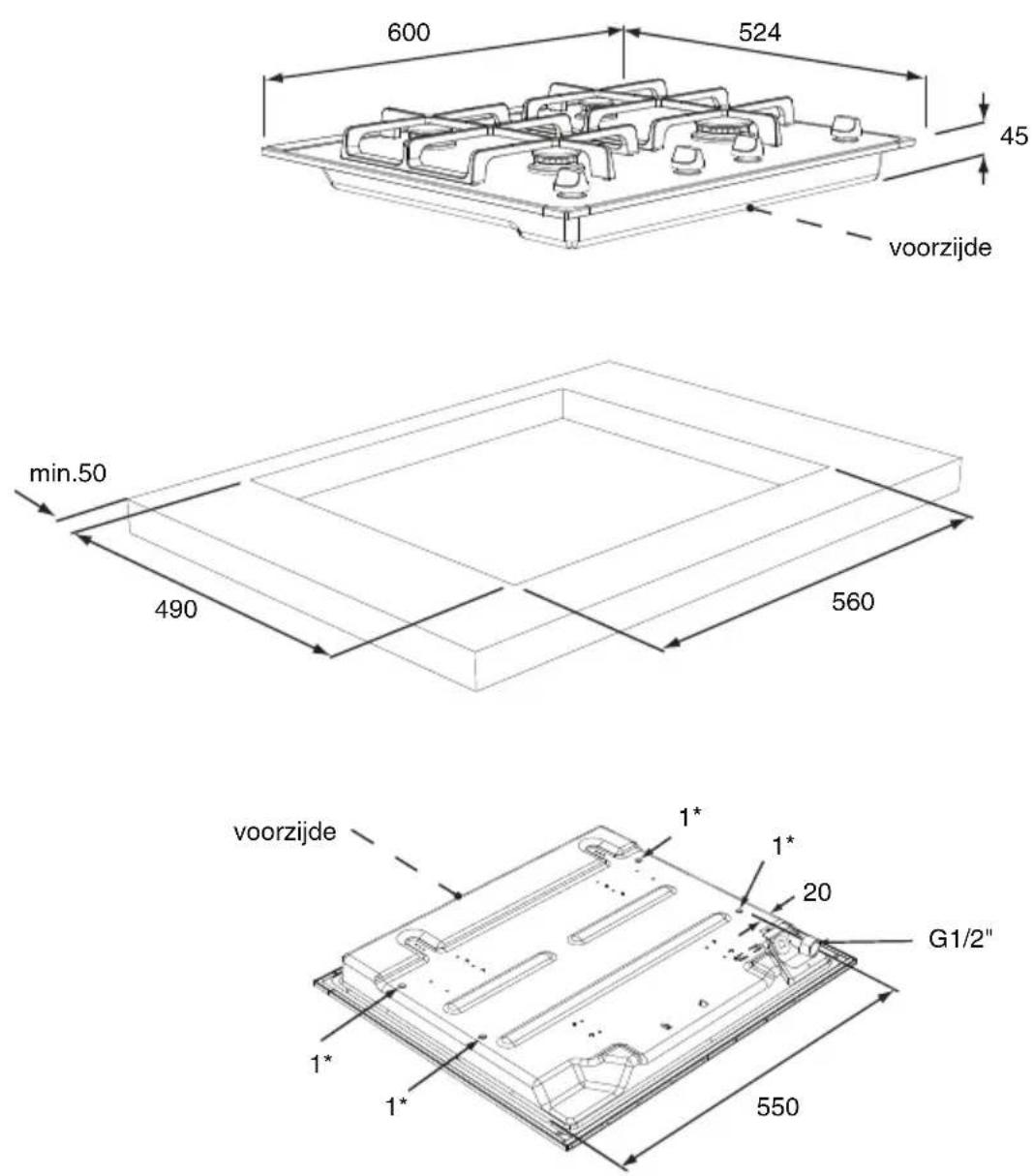

Inbouwmaten GK731/732

1*) bevestigingspunt montagebeugel

Inbouwen

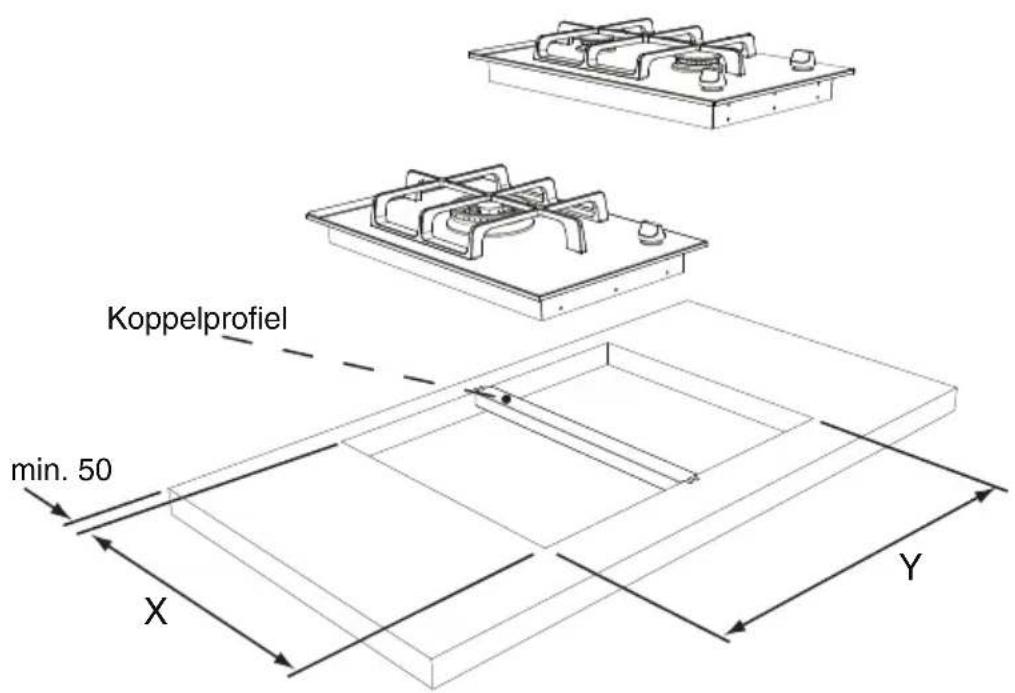

Afmetingen uitsparing in werkblad

Koppelprofil min. 50 X Y

* Gebruik het bijgeleverde koppelprofiel wanneer de toestellen strak tegen elkaar gemonteerd worden. Hou minimaal een rand van 60 cm tussen de uitsparingen indien het koppelprofiel niet wordt gebruikt.

Inbouwen

Inbouwmaten GK764

1*) bevestigingspunt montagebeugel

Inbouwen

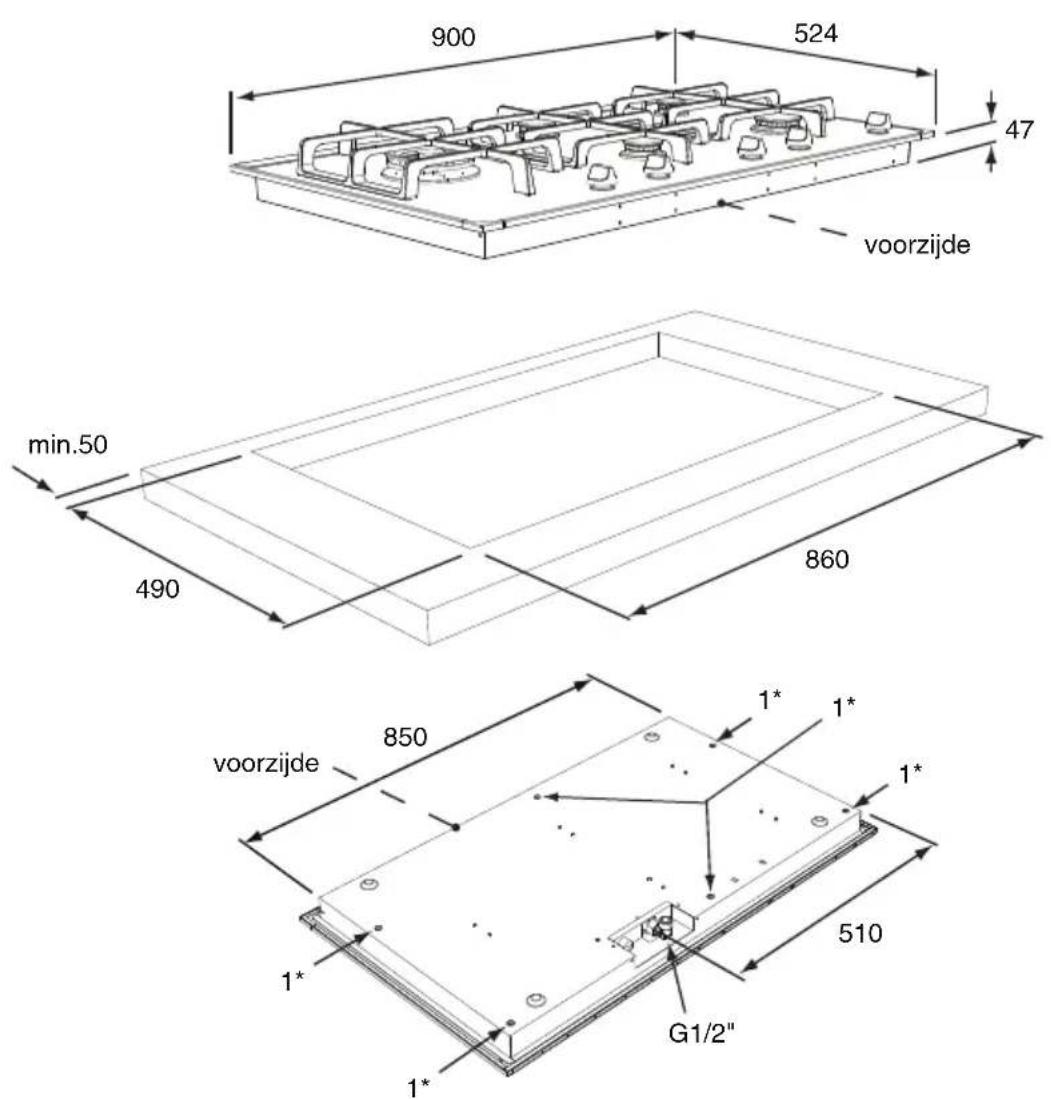

Inbouwmaten GK795

Inbouwen

Inbouwsituaties GK795 in 60 cm kast

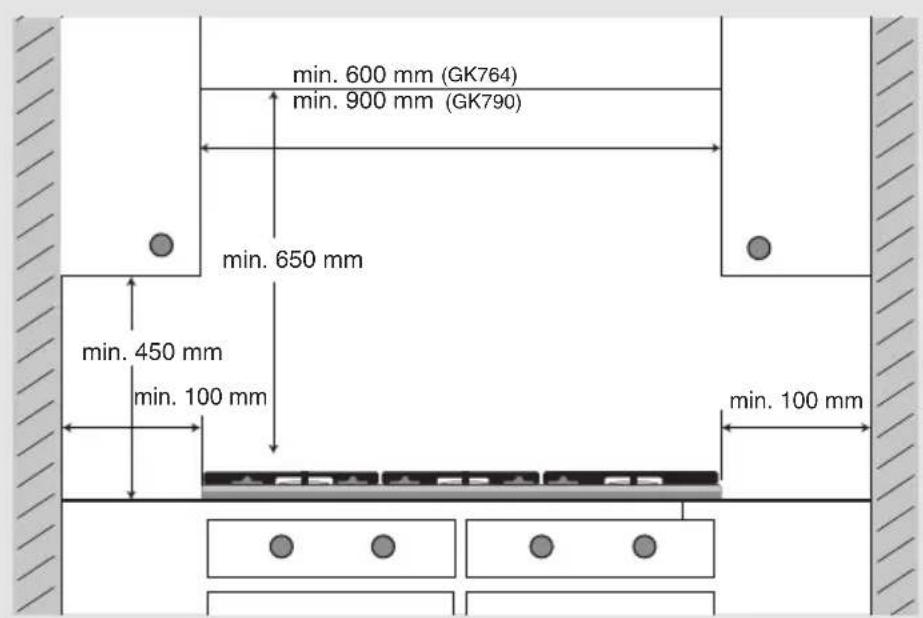

Benodigde vrije ruimte rondom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen.

De kookplaat mag naast slechts één verticale wand ingebouwd worden.

Let op

De onderzijde van de kookplaat wordt heet. Leg geen brandbare spullen in een lade wanneer deze direct onder de kookplaat is gemonteerd.

Toestel plaatsen en aansluitingen maken

Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.

Maak de gasaansluiting.

Controleer de aansluiting met zeepsop op gasdichtheid. Sluit het toestel aan op het elektriciteitsnet.

Toestel ombouwen naar andere gassoort

Dit toestel is ingesteld voor aardgas. Het toestel kan door middel van een conversieset ingesteld worden voor andere gassoorten en -drukken. U kunt de set bestellen bij de verkoop- en serviceorganisatie. Het ombouwvoorschrift wordt met de set meegeleverd.
