GK732ONYA - Cuisinière Pelgrim - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz encastrable
Marque	Pelgrim
Modèle	GK732ONYA
Catégorie	Table de cuisson au gaz
Dimensions (L x P x H)	524 x 330 x 47 mm (hors tout)
Découpe plan de travail	490 x 290 mm
Poids	Environ 8 kg
Nombre de brûleurs	4
Types de brûleurs	1 super puissant (3,6 kW), 1 puissant (3,0 kW), 1 normal (2,0 kW), 1 à ralenti (1,0 kW)
Alimentation électrique	230 V ~ 50 Hz, 0,6 VA (allumage électronique)
Gaz compatibles	G20 (20 mbar), G25 (20/25 mbar), G30/G31 (29/37/50 mbar)
Allumage	Électronique intégré aux boutons, allumage et réglage à une main
Sécurité	Thermocouple thermo-électrique (arrêt gaz si flamme éteinte)
Réglage	Progressif de la position haute à basse
Entretien	Nettoyage avec produit doux et éponge non abrasive ; brûleurs non lavables au lave-vaisselle
Revêtement spécial	Cuvettes Keradur® anti-poussière et faciles à entretenir
Accessoires fournis	Grille wok (pour modèle compatible), étriers de montage, joint d'étanchéité
Classe d'appareil	Classe 3
Installation	Par un technicien gaz agréé ; raccordement gaz et électrique selon normes
Conversion gaz	Possible via kit de conversion (optionnel)
Notice disponible en	Français, Néerlandais, Allemand, Anglais, etc.

FOIRE AUX QUESTIONS - GK732ONYA Pelgrim

Comment allumer un brûleur ?

Appuyez sur la touche de commande et tournez-la vers la gauche. Le brûleur s'allume automatiquement. Position 0 : éteint. Haute : flamme maximale. Basse : flamme minimale.

Pourquoi le brûleur s'éteint après allumage ?

Cela peut venir d'une pression trop courte sur la touche. Avec la sécurité thermo-électrique, maintenez la touche enfoncée au moins 5 secondes après allumage.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond plat, propre et sec. Les fonds plats assurent la stabilité et une meilleure transmission de la chaleur. Évitez les casseroles déformées.

Comment économiser de l'énergie ?

Cuisinez avec un couvercle : économies jusqu'à 50%. Utilisez le bon brûleur : le grand pour de grandes quantités, le petit pour mijoter. Ne laissez pas les flammes dépasser de la casserole.

Puis-je utiliser un wok ?

Oui, si votre modèle est équipé d'un brûleur wok. Utilisez la grille accessoire wok (réf. GWR470) pour stabiliser un wok à fond rond. Coupez les aliments à l'avance et utilisez une huile de qualité.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de gaz et attendez quelques minutes. Vérifiez si un brûleur est resté ouvert sans allumage. Si l'odeur persiste, contactez un professionnel.

Comment nettoyer les brûleurs ?

Nettoyez les éléments avec un produit doux et une éponge douce. Ne les lavez pas au lave-vaisselle. Séchez soigneusement. Pour la bougie d'allumage, utilisez un chiffon sec ou une petite brosse fine.

Comment convertir l'appareil pour un autre gaz ?

L'appareil est réglé pour le gaz naturel. Pour le GPL, commandez un kit de conversion auprès du service après-vente. Le kit contient les instructions. Confiez l'installation à un technicien agréé.

Quelles sont les dimensions de découpe ?

La découpe dans le plan de travail doit être de 490 x 290 mm. L'espace libre autour de l'appareil doit être d'au moins 50 mm des parois latérales et arrière.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que les éléments du brûleur sont correctement assemblés (come de centrage). Nettoyez et séchez la bougie et les éléments. Assurez-vous que le fusible n'a pas sauté et que le robinet de gaz est ouvert.

MODE D'EMPLOI GK732ONYA Pelgrim

notice d'utilisation 27 - 50

DE

Anleitung 51-74

GB

manual 75-98

gebruikte pictogrammen - pictogrammes utilisés benutzte Piktogramme - pictograms used

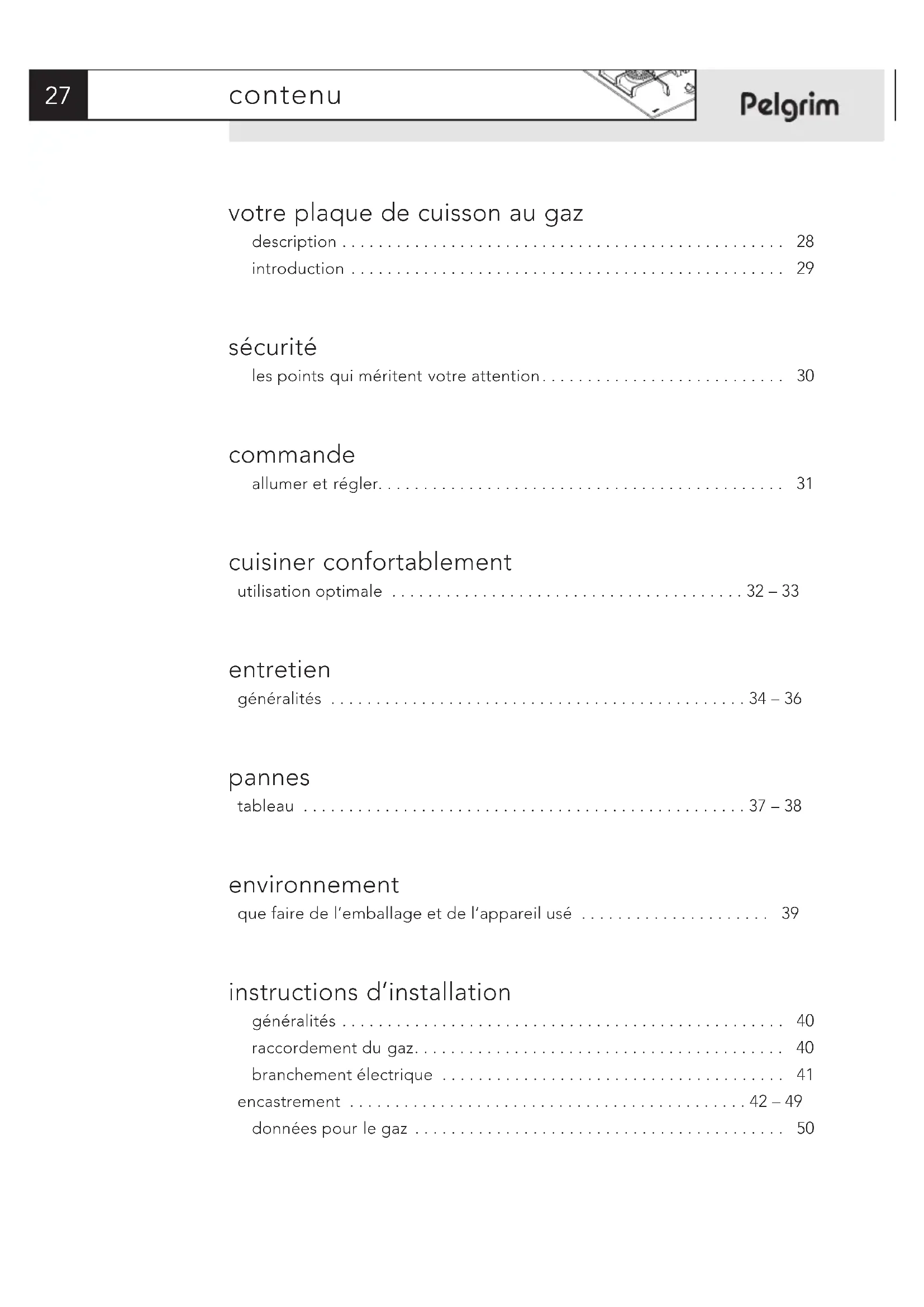

votre plaque de cuisson au gaz

description 28

introduction 29

sécurité

les points qui méritent votre attention.... 30

commande

allumer et régler.... 31

cuisiner confortablement

utilisation optimale 32 - 33

entretien

généralités 34 - 36

pannes

tableau 37-38

environnement

que faire de l'emballage et de l'appareil usé 39

instructions d'installation

généralités 40

raccordement du gaz.... 40

branchement électrique 41

encastrement 42-49

données pour le gaz 50

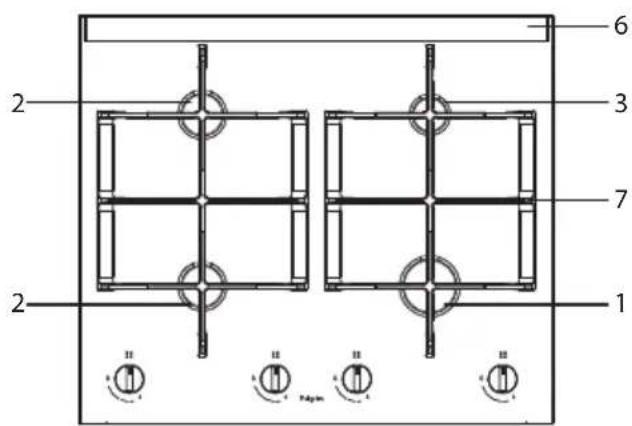

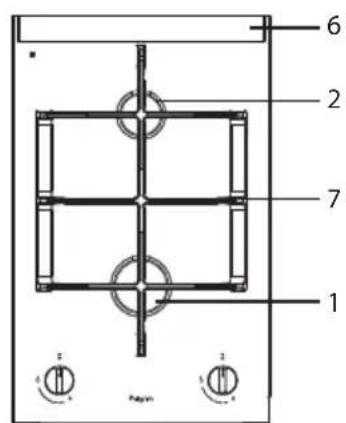

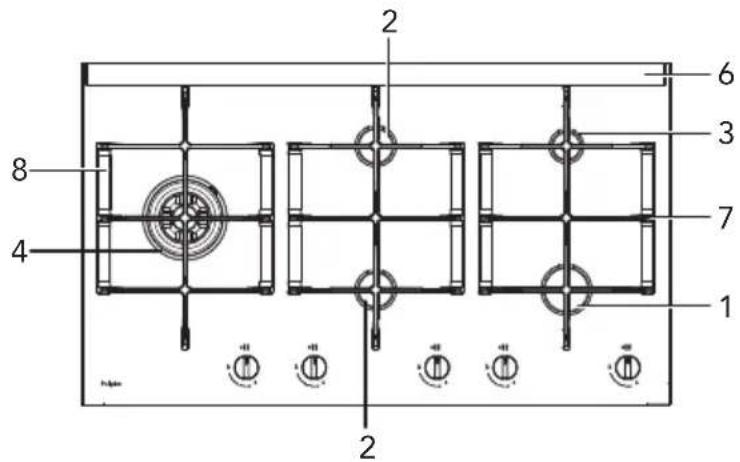

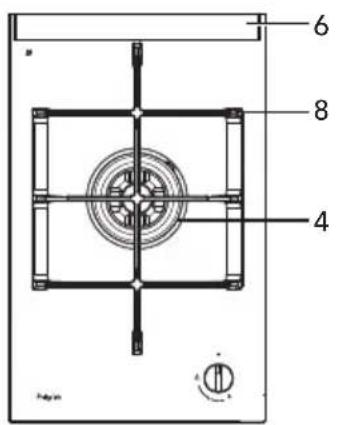

Description

1. brûleur puissant
2. brûleur normal
3. brûleur à ralenti
4. brûleur wok
5. brûleur super puissant
6. plan profond
7. grille de cuisson
8. grille de cuisson wok

GK764

1 2 3 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

GK795

1 2 3 4 5 6 7 8

GK731 GK732

6 8 4 Polyim

6 2 7 1

Introduction

La présente plaque de cuisson a été conçue pour le véritable amateur de cuisine.

Les brûleurs sont de puissances diverses, ce qui vous permet de préparer des mets divers. Grâce à l'allumage commandé et intégré dans les boutons, vous allumez et commandez d'une seule main les brûleurs.

La plaque de cuisson au gaz allie un rendement élevé à un minimum de combustion imparfaite. Vous disposez ainsi d'un appareil détenant des temps de cuisson courts qui vous offre aussi la possibilité de mijoter parfaitement.

En raison du placement spacieux des brûleur Wok sur les modèle GK795, vous pouvez disposer pendant la cuisson au wok de deux brûleurs au minimum pour préparer d'autres mets.

Ce manuel contient une description visant à vous permettre d'utiliser la plaque de cuisson au gaz d'une manière aussi optimale que possible. En plus d'une information sur la commande, vous trouverez également une information de base qui vous sera utile lors de l'utilisation de ce produit.

Conservez bien ce manuel pour permettre à un autre utilisateur éventuel d'en tirer aussi profit.

En outre, le manuel sert aussi de référence au service après-vente. Dans ce sens, collez la plaque de données livrées dans le cadre réservé à cet effet, au dos du manuel. S'il y a lieu, collez aussi ici la plaque de données, livrée avec le set de conversion. Les plaques de données comprennent toute l'information nécessaire au service après-vente pour répondre correctement à vos questions.

Nous vous souhaitons bien du plaisir à cuisiner !

Veuillez lire les consignes de sécurité fournies séparément avant la première utilisation de l'appareil !

Allumer et régler

Chaque brûleur peut être réglé progressivement entre la position Haute et Basse.

Appuyez sur la touche de commande et tournez-la vers la gauche. Le brûleur va s'allumer.

position 0/Position bruleur

position haute.

position basse.

Utilisation optimale

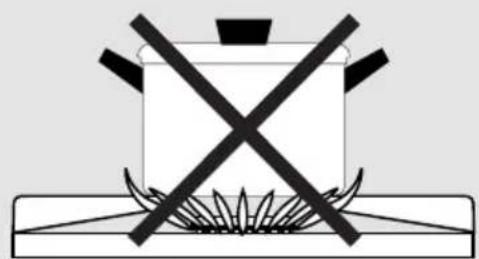

■ Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d'énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes.

■ Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et frie, utilisez (si présent) le brûleur puissant ou superpuissant ou Wok. Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à diffusion douce. En position maximale, ce brûleur est suffisamment grand pour une cuisson demandant plus de temps.

Pour tous les autres mets, utilisez les brûleurs courants.

■ Cuisinez en mettant un couvercle sur la casserole. Vous économiserez jusqu'à 50% d'énergie.
■ Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments.

Utilisation optimale

Brûleur Wok (GK731 et GK795)

Un brûleur Wok vous permet de préparer des mets à une température très élevée. Dans ce contexte, il est important :

■ couper à l'avance tous les ingrédients en morceaux ;
■ d'utiliser une huile de bonne qualité (huile d'olive, de maïs, de tournesol ou d'arachide par exemple) en faisant revenir les ingrédients. Il n'en faut pas beaucoup. Sous l'effet de la forte chauffe, le beurre et la margarine brûlent ;
■ de mettre d'abord dans le récipient les mets qui demandent le temps de préparation le plus long pour qu'à la fin de la cuisson, tous les ingrédients soient cuit (à point) en même temps.

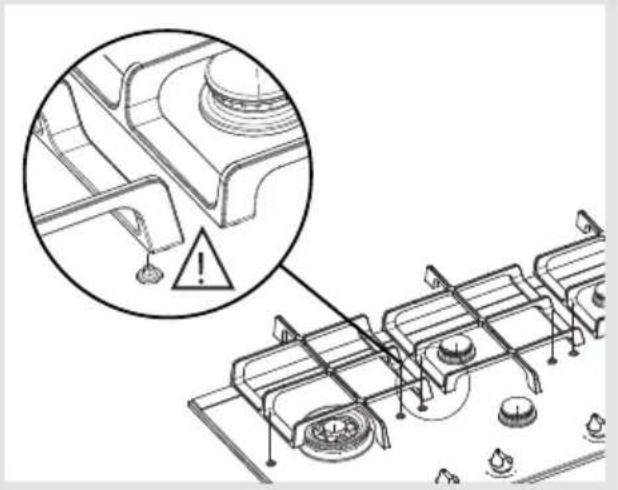

Utilisation de la grille accessoire Wok (GK731 et GK795)

La grille accessoire qui a été livrée pour le brûleur Wok, sert à assurer la stabilité supplémentaire d'un wok à fond rond.

La grille existe en tant qu'accessoire : GWR470.

Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement.

• Les éléments du brûleur ne peuvent pas être lavées dans le lave-vaisselle. Les pièces risquent d'être attaquées par le produit vaisselle. N'utilisez pas trop d'eau pour lui éviter de s'introduire dans le brûleur ou dans les points d'aération.
  ■ Nettoyez de préférence les bougies d'allumage avec un chiffon. Soyez prudent en effectuant cette opération. Si vous appuyez trop fort, vous risquez de modifier la distance entre la pointe de la bougie et le brûleur. Dans ce cas, l'allumage du brûleur ne se produira pas ou ne sera pas bien. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.

■ Placez les porte-casseroles (GK795) au-dessus de l'encoche.

Remarque ! Le porte-casseroles spécial wok (GK795) est plus élevé que les deux autres portes-casseroles. Placez donc toujours le porte-casseroles spécial wok à l'emplacement du brûleur spécial wok.

■ Assemblez les éléments du brûleur en utilisant les cames de guidage. En faisant cela, faites attention aux trous se rapportant à la bougie et au thermocouple situé dans le chapeau du brûleur.

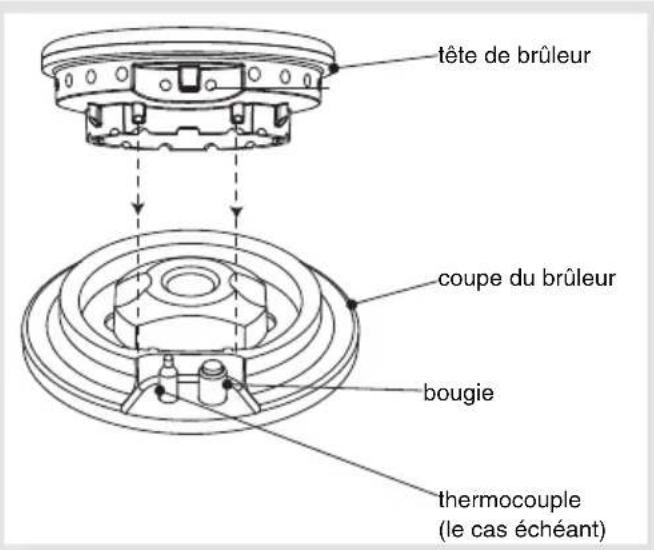

tête de brûleur coupe du brûleur bougie thermocouple (le cas échéant)

■ Veillez à ce que les parties du brûleur soit plates.

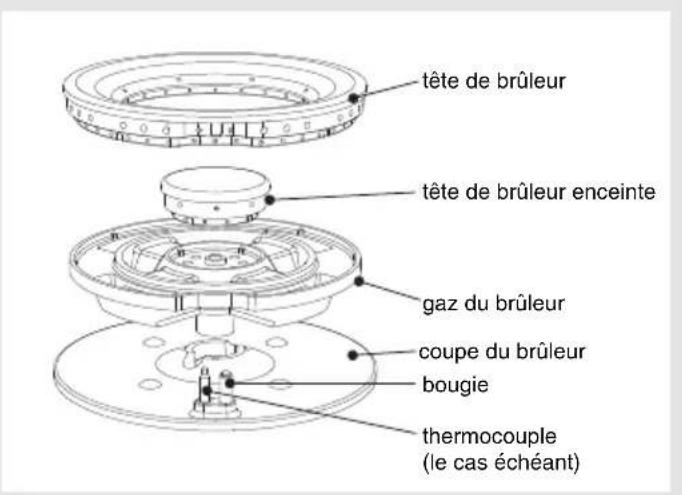

tête de brûleur tête de brûleur enceinte gaz du brûleur coupe du brûleur bougie thermocouple (le cas échéant)

■ Un entretien régulier et direct après utilisation évite aux aliments collés d'agir à long terme et de provoquer des tâches tenaces, difficiles à supprimer. Utilisez de préférence un produit d'entretien doux.
■ Nettoyez d'abord les touches de commande, les brûleurs et les grilles de cuisson avant le plan profond. Vous évitez ainsi pendant le nettoyage, de salir encore la plaque.

Tâches tenaces sur émail (grilles de cuissons, chapeaux de brûleurs)

Elles s'enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilisez jamais de poudre à récurer, d'éponges métalliques, d'objets pointus ni de produits d'entretien agressifs.

Tâches tenaces sur la plaque en verre

Nettoyez la plaque en verre à l'aide d'un produit d'entretien spécial pour plaques de cuisson céramique. Les tâches d'eau ou les traces de calcaire s'éliminent le plus facilement avec du vinaigre blanc.

Nettoyage éléments des brûleurs amovibles

Nettoyez les éléments des brûleurs amovibles (wok y compris) avec un produit d'entretien doux et une éponge douce. En cas de tâches tenaces, laissez tremper les éléments dans une eau savonneuse chaude.

N'utilisez jamais de poudre à récurer, ni d'éponges métalliques, ni d'objets pointus, ni de produits d'entretien agressifs.

Les cuvettes des brûleurs Keradur®

Les cuvettes des brûleurs sont pourvues d'un revêtement Keradur® unique. La laque spéciale, traitée anti-poussière, est équipée d'une garniture céramique qui facilite l'entretien et améliore grandement la durabilité des brûleurs. Il est préférable de nettoyer les cuvettes des brûleurs avec un produit d'entretien doux et un tissu doux.

Tableau

Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire qu'il est en panne. Essayez de résoudre d'abord vous-même le problème. Appelez le service après-vente lorsque les conseils ci-dessous ne vous sont d'aucun secours. Seul le personnel agréé est autorisé à exécuter des opérations à la partie gaz et électronique.

Panne	Cause	Solution
Odeurs de gaz dans les alentours de l'appareil.	- Un brûleur a été enclenché, mais n'a pas été allumé.- La connexion d'un appareil à gaz en bouteille s'est brusquement détachée.	- Fermez le robinet et attendez quelques minutes avant de réenclencher.- Attachez la connexion.
Un brûleur ne s'allume pas.	- Les éléments du brûleur n'ont pas été correctement assemblés.- Fusible a sauté/fusible dans l'armoire électrique est déconnecté.- Le branchement n'a pas été effectué.- Bougie sale/humide.- Eléments du brûleur sales/ humides.- Les points d'aération à l'arrière sont fermés.- Robinet du gaz principal est fermé.- Panne dans le réseau de distribution du gaz.- Réservoir/bouteille pour le gaz est vide.- La pression sur la touche de commande n'est pas assez longue/forte.	- Assemblez correctement les éléments du brûleur via la came de centrage et contrôlez ce point.- Placez un nouveau fusible ou réenclenchez le fusible automatique.- Effectuez le branchement de l'appareil.- Nettoyez/séchez la bougie.- Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d'émission soient ouverts.- Veillez à ce que l'amenée d'air soit suffisante.- Ouvrez le robinet principal du gaz.- Informez-vous auprès de votre fournisseur en gaz.- Branchez une nouvelle bouteille de gaz ou remplissez le réservoir.- Appuyez sur la touche de com-mande et enfoncez-la correctement entre la position Haute et Basse.

Tableau

Panne	Cause	Solution
Le brûleur ne brûle pas de manière uniforme.	- Les éléments du brûleur n'ont pas été correctement assemblés.- Eléments du brûleur sales/humides.- Type de gaz utilisé est incorrect (en cas d'application de bouteilles de gaz).	- Assemblez correctement les éléments du brûleur via la came de centrage et contrôlez ce point.- Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d'émission soient ouverts.- Contrôlez si le gaz utilisé est approprié pour l'appareil.
Le brûleur s'éteint après allumage.	- La pression sur la touche de commande n'est pas assez longue/forte (avec sécurité thermo-électrique).	- Appuyez sur la touche de com-mande au moins pendant 5 sec.

Qui faire de l'emballage et de l'appareil usé

Des matériaux solides ont été utilisés pour fabriquer cet appareil. L'emballage de l'appareil est recyclable. Peuvent être utilisés :

■ le carton ;
■ le papier ;
■ le film en polyéthylène (PE) ;
■ le polystyrène sans CFC (mousse dure PS) ;
■ la bande en polypropylène (PP).

Evacuez ces matériaux correctement et conformément aux dispositions administratives.

Sur la plaque signalétique porte le symbole d'un caisson à ordures barré.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

Généralités

Cet appareil ne peut être installé que par un technicien gazier agréé.

Attention :

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.

C'est un appareil appartenant à la classe 3.

Raccordement du gaz

Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.

Nous recommandons de brancher la plaque de cuisson au moyen d'un câble fixe. Le branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé.

Derrière un four, il faut utiliser un tuyau entièrement en métal.

Attention :

Un cordon de sécurité ne peut être cassé ni toucher les parties mobiles du meuble de cuisine.

Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible.

Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

Attention :

Le dessous de la plaque de cuisson chauffe.

Branchement électrique

230 V - 50 Hz - 0.6 VA

Le branchement électrique doit satisfaire aux prescriptions nationales et locales.

La fiche et la prise de courant doivent toujours être accessibles.

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Attention :

Cet appareil doit être mis à la terre.

En cas de détérioration du câble de connexion, seul le fabricant, son service après-vente ou des homologues qualifiés sont autorisés à en faire le remplacement. Ceci pour éviter des situations dangereuses.

Encastrement

Préparation de la plaque de cuisson

Raccordez le gaz à la cuisinière. Contrôlez à l'eau savonneuse s'il n'y a pas de fuite de gaz.

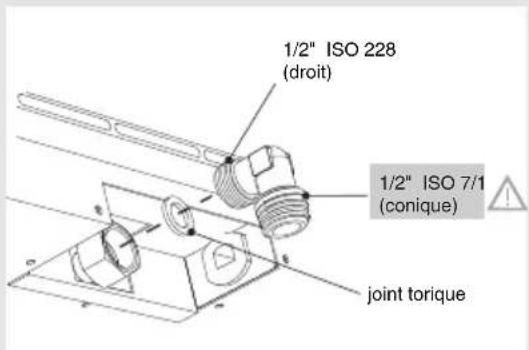

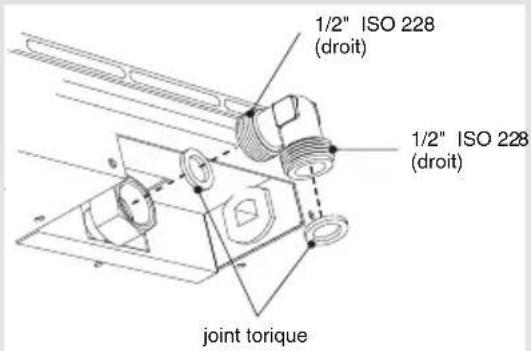

1/2" ISO 228 (droit) 1/2" ISO 7/1 (conique) joint torque

Seulement pour la France :

1/2" ISO 228 (droit) 1/2" ISO 228 (droit) joint torque

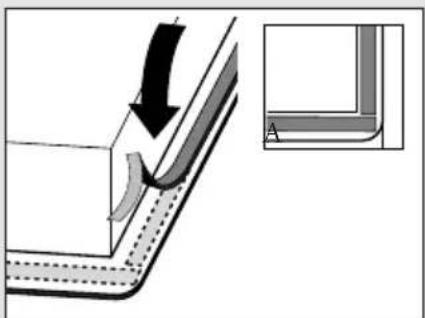

Eliminez la feuille de protection de la bande d'étanchéité (A) et collez la bande dans la rainure des profils en aluminium ou de la plaque de verre. Ne passez pas le ruban d'obturation dans les angles, mais coupez 4 morceaux qui se rejoignent bien entre eux dans les angles.

Scier un trou dans le plan de travail

Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir dimensions hors tout).

Si le plan de travail est réalité en bois synthétique, traiter les côtés latéraux avec un vernis d'étanchéité, afin d'eviter que le plaque ne se déforme suite à la absorption d'humidité.

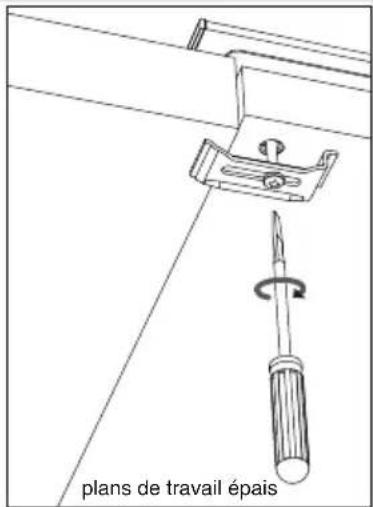

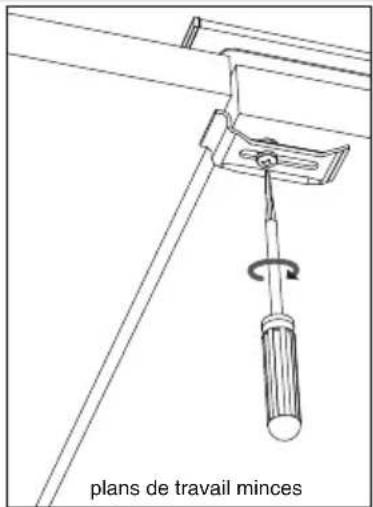

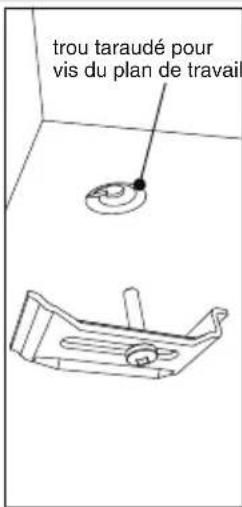

Points de fixation des étriers de montage

trou taraudé pour vis du plan de travail

plans de travail minces

plans de travail épais

Encastrement

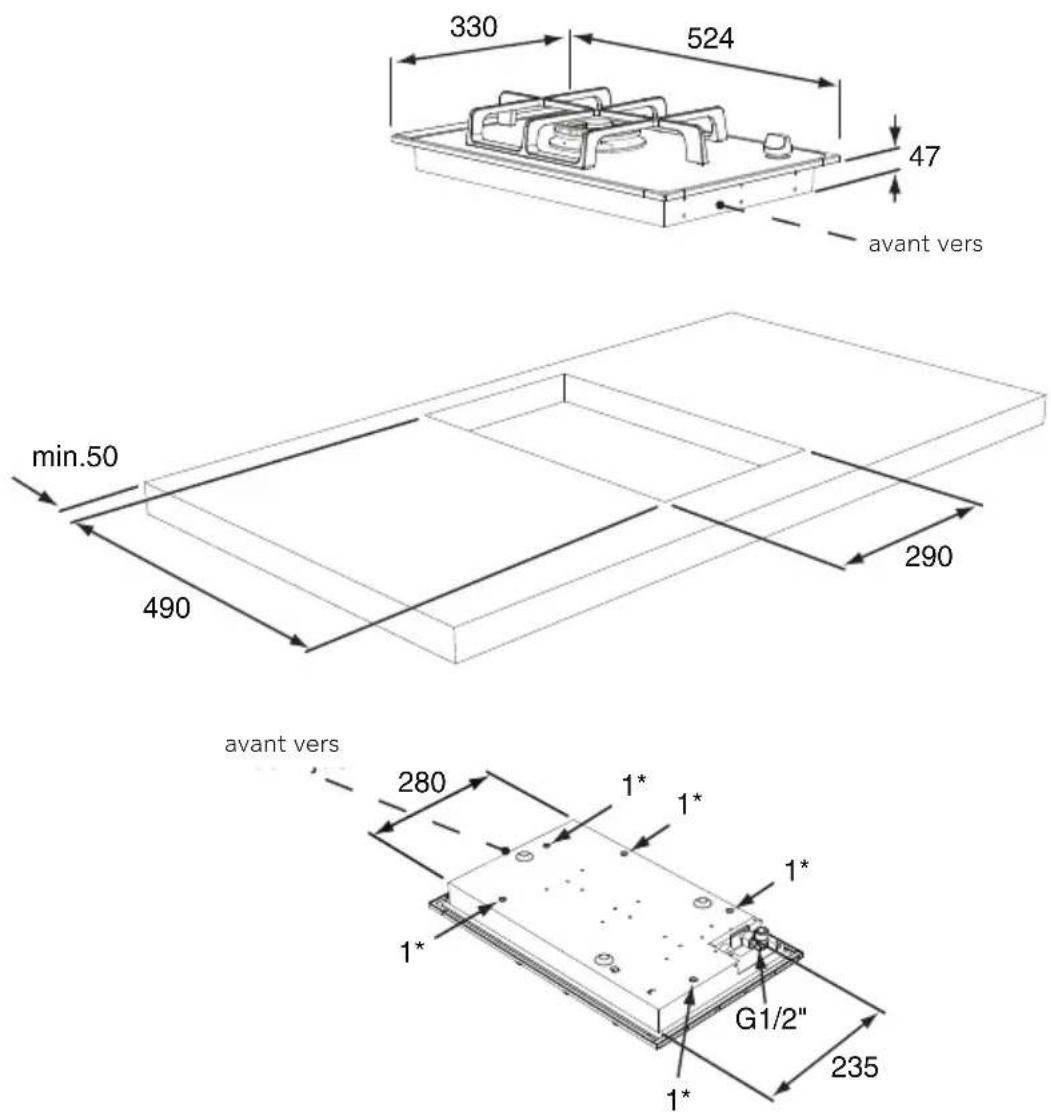

Dimensions hors tout GK731/732

1*) point de fixation pour étrier de montage

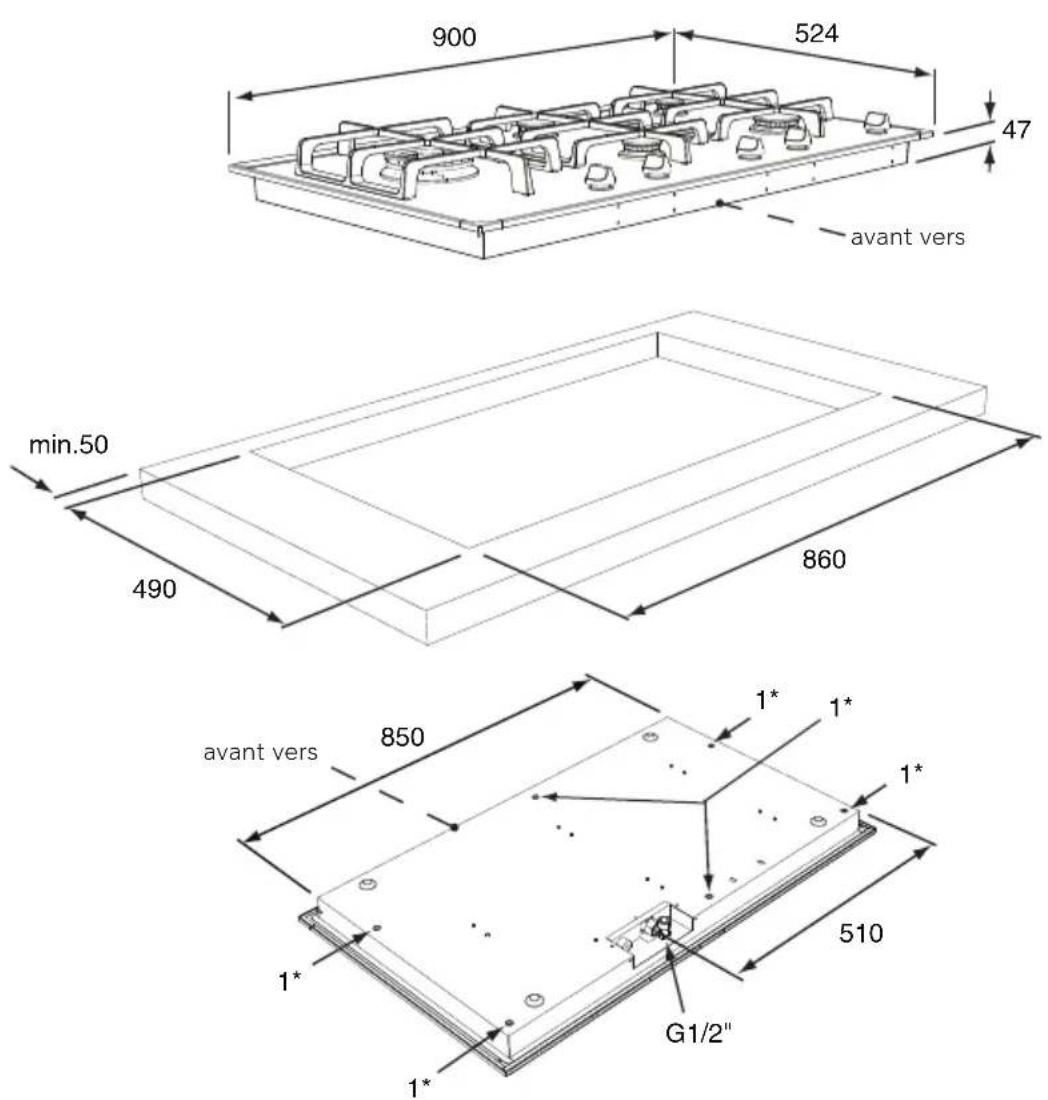

330 524 47 avant vers min.50 490 290 avant vers 280 1* 1* 1* G1/2" 235

Encastrement

Dimensions trou dans le plan de travail.

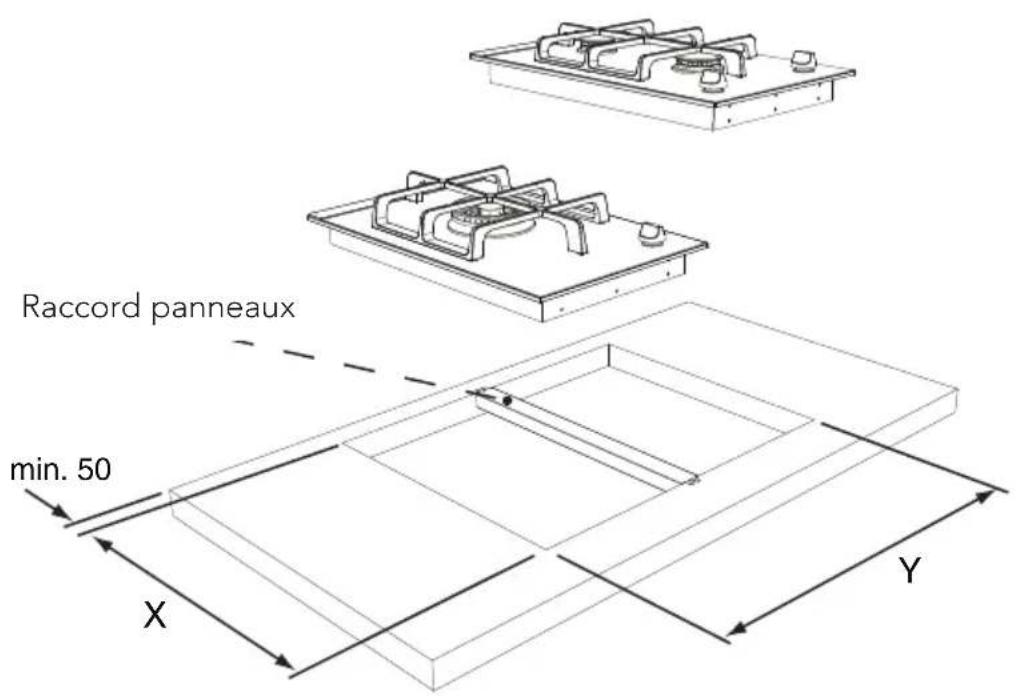

Raccord panneaux min. 50 X Y

* Utilisez le raccord panneaux livré lorsque des appareils doivent être montés proches les uns des autres. Maintenez une distance d'au moins 60 cm entre les évidements si le raccord n'est pas utilisé.

Encastrement

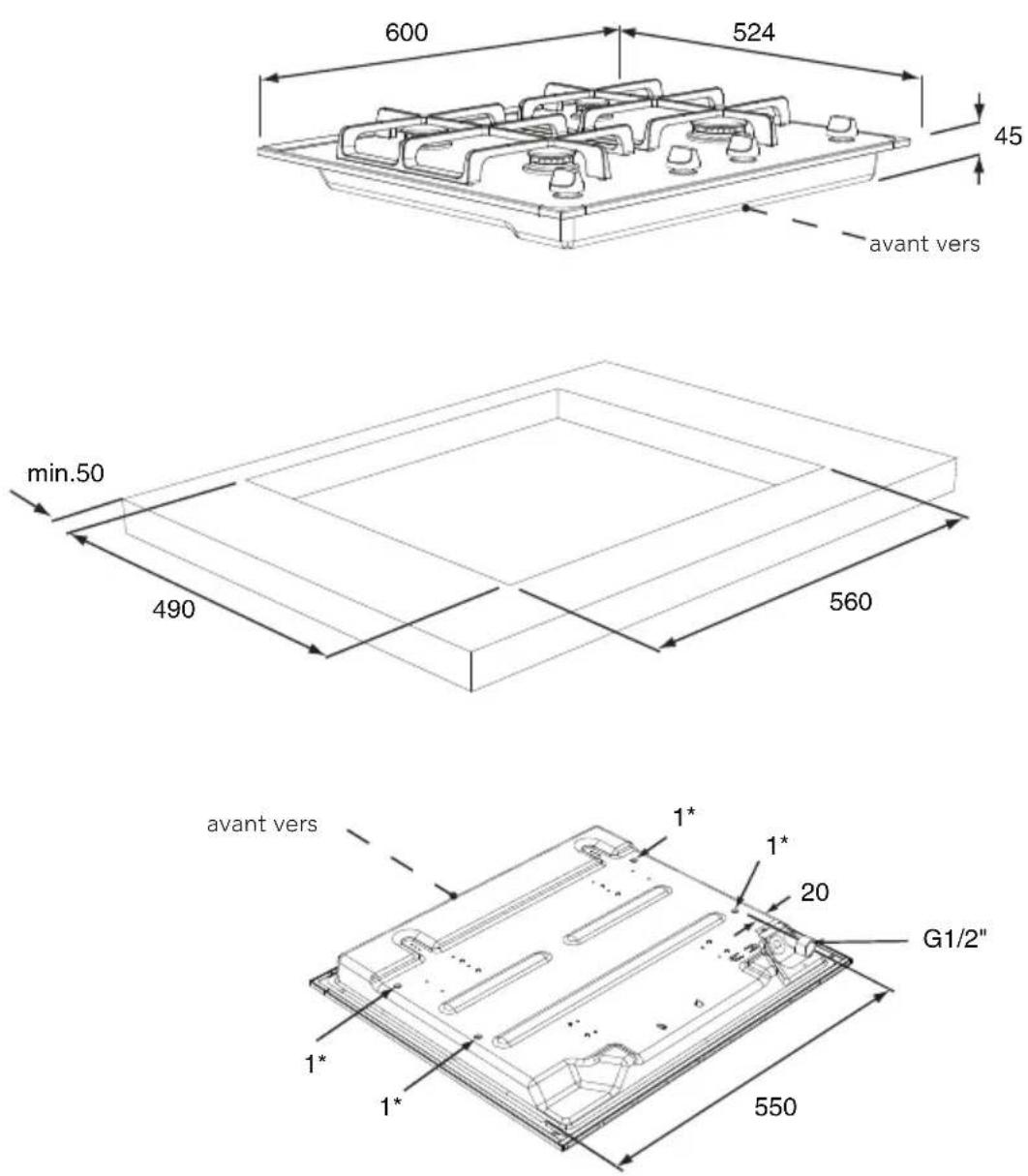

Dimensions hors tout GK764

1*) point de fixation pour étrier de montage

Encastrement

Dimensions hors tout GK795

Encastrement

Situations d'encastrement GK795 dans placard de 60 cm

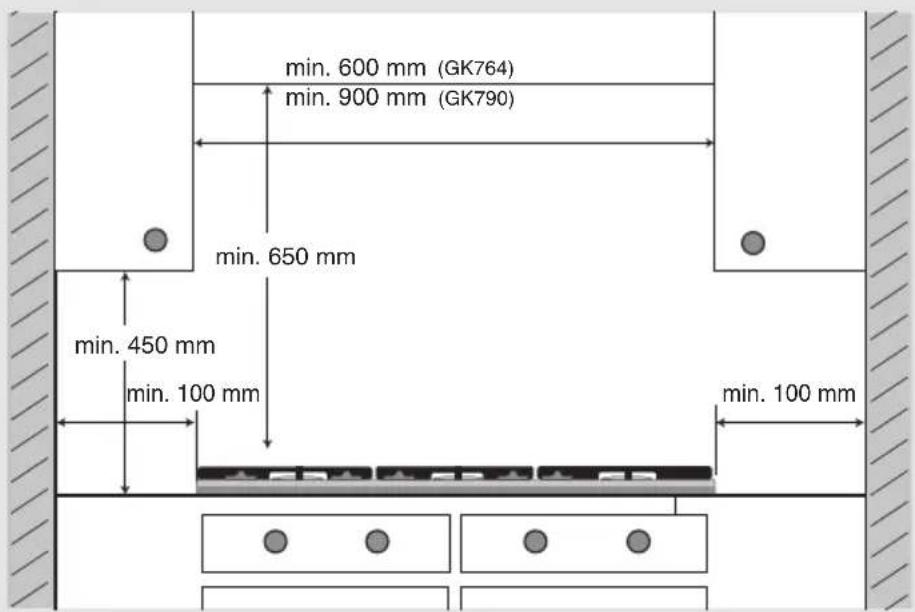

Espace libre qui est nécessaire autour

Une plaque de cuisson dégage de la chaleur. Observez un espace suffisant pour les matériaux craignant la chaleur.

La plaque de cuisson au gaz ne peut être encastrée qu'auprès d'une paroi verticale.

Attention

Le dessous de la plaque de cuisson chauffe. Ne rangez pas d'objets inflammables dans un tiroir si celui-ci a été installé directement sous la plaque de cuisson.

placez l'appareil et effectuez les connexions

Placez l'appareil dans le plan de travail. Fixez-le à l'aide des étriers de montage livrés et vissez.

Établissez le raccordement de gaz.

Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse. Connectez l'appareil au réseau électrique.

Donnees pour le gaz

G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50 mbar
type de brûleur	(kW) (kW) (kW)	(kW / g/h)	(kW / g/h) (kW / g/h)	(g/h) (kW / g/h)	(kW / g/h)
àralenti	1.00	1.00	0.90	0.90 / 65	0.79 / 57	0.90 / 65	1.00 / 72	0.88 / 63
normal	2.00	2.00	1.80	1.60 / 115	1.41 / 101	1.60 / 115	2.00 / 144	1.76 / 127
puissant	3.00	3.00	2.70	2.30 / 166	2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171
super puissant	3.60	3.60	3.60	3.00 / 216	2.64 / 190	3.00 / 216	3.50 / 252	3.08 / 222
wok	4.50	4.00	3.60	3.50 / 252	3.08 / 222	3.50 / 252	4.00 / 288	3.52 / 253

Convertir l'appareil vers d'autres types de gaz

Cet appareil a été réglé pour fonctionner au gaz naturel. Il est possible de convertir l'appareil vers d'autres pressions et types de gaz à l'aide d'un set de conversion. Vous pouvez commander le set auprès du service de vente et d'après-vente. La directive visant la conversion sera livrée avec le set.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart. Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie. Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. You will find the addresses and phone numbers of the service organisation on the guarantee card.
