Producttype	Gaskookplaat
Merk	Pelgrim
Model	GKB415RVSF
Afmetingen (B x D x H)	589 x 510 x 47 mm
Gewicht	10 kg (schatting)
Elektrische voeding	230 V - 50 Hz, 0,6 VA
Gassoort	G20 (20 mbar), G25 (20/25 mbar), G30 (29/50 mbar), G31 (29/37 mbar)
Aantal branders	4
Brandertypes	Krachtig, normaal, sudder, wok
Ontsteking	Elektrisch ingebouwd in de knoppen
Veiligheidsvoorziening	Vlambeveiliging (gasstopt als vlam uitgaat)
Oppervlaktemateriaal	RVS (diep vlak) en email (roosters, branderkappen)
Reiniging	Reinig de branders met de hand, niet in de vaatwasser; gebruik een mild middel voor RVS
Installatie	Inbouw of vrijstaand; gasaansluiting G1/2", elektrische aansluiting met 3-aderige kabel

Veelgestelde vragen - GKB415RVSF Pelgrim

Hoe steek ik een brander aan op de Pelgrim GKB415RVSF kookplaat?

Druk de knop van de brander in en draai hem naar links. De brander ontsteekt. Houd de knop 5 seconden ingedrukt om de vlambeveiliging te activeren.

Welke gassoorten zijn compatibel met dit model?

De kookplaat is compatibel met de gassen G20 (20 mbar), G25 (20/25 mbar), G30 (29/50 mbar) en G31 (29/37 mbar). Raadpleeg het typeplaatje voor de specifieke instelling.

Wat is de minimale afstand tussen pannen en de knoppen?

De afstand tussen een pan en een knop of een niet hittebestendige wand moet meer dan 2 cm bedragen om verkleuring of schade te voorkomen.

Hoe reinig ik de branders en roosters?

Reinig de branders en roosters met de hand met een mild middel. Was ze niet in de vaatwasser. Voor hardnekkige vlekken op het email gebruikt u een vloeibaar schuurmiddel of een synthetische spons.

Kunnen aluminium pannen worden gebruikt op deze kookplaat?

Nee, aluminium of plastic pannen zijn niet geschikt. Gebruik pannen met een vlakke, schone en droge bodem voor een betere stabiliteit en warmteoverdracht.

Hoe stel ik de vlam van de branders af?

Elke brander wordt geleidelijk ingesteld tussen de standen Hoog en Laag door de bedieningsknop te draaien. Stel de vlam zo af dat deze onder de pan blijft.

Wat te doen als de brander niet ontsteekt?

Controleer of de ontstekingsbougie schoon en droog is. Reinig deze voorzichtig met een doek. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is de vereiste elektrische voeding?

Het apparaat heeft een voeding van 230 V - 50 Hz, 0,6 VA nodig. De aansluiting moet door een professional worden uitgevoerd en het apparaat moet worden geaard.

Kan de kookplaat in de buurt van een afzuigkap worden geïnstalleerd?

Ja, maar er moet een minimale afstand van 650 mm worden aangehouden tussen de kookplaat en de afzuigkap. Zorg ook voor voldoende ventilatie.

Hoe onderhoud ik het RVS oppervlak?

Gebruik voor hardnekkige vlekken een speciaal RVS-reinigingsmiddel en wrijf in de richting van de structuur. Vermijd metalen sponzen en agressieve producten.

GEBRUIKSAANWIJZING GKB415RVSF Pelgrim

waar u op moet letten 6

bediening

ontstoken on instellon 7

comfortabel koken

de kookplaat optimaal gebruiken 8

underhoud

algemeen 9-10

milieuaspecten

verpakking en toestel atvoeren 11

installatievoorschrift

algemeen 12

elektrische aansluiting 12

gasaansluiting 13

inbouwen 14-15

Als ueze gebruksaanwijing docrieest, bent u snel op de hoogte van alle mcgaleijheden die dit tostell u biadt. U vindt informatie voor uw vallighid en over het onderhoud van het tostell. Vercier vindt u mileutips en aanwijzingen om energie te besparen.

Bewaar dieze handleiding. Een eventuel volgende gebruiker van dit toesteik kan daar jin voordeel mee doeon.

Voeikookplozier!

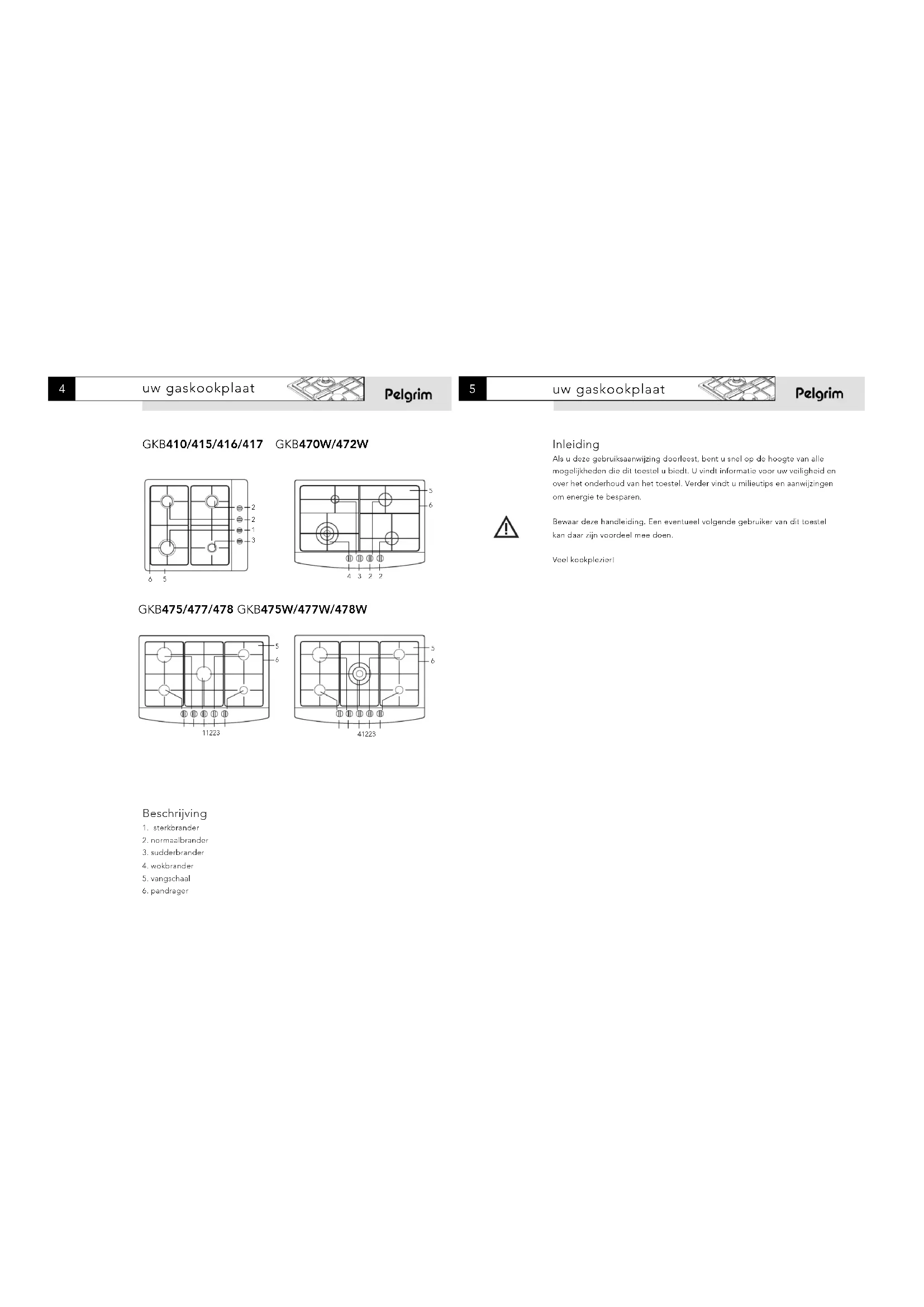

GKB475/477/478 GKB475W/477W/478W

Beschrijving

1. sterbrander
2. normalbrander
3. sudderbrander
4. wokbrande
5. vangschaal
6. pandragor

Waar u op moet letten

Zorg voor voldoende ventilatie tijdens het gebruik

Houd natuurlijke ventilatieopeningen open.
Bij langdurig gebruik van de kookplaat is extra ventilatie noodzakelijk.
Zet bijvoorbeold een raam open ol installeer een mechanische ventilator.

Gebruik de kookplaat alleen voor het bereiden van gerechten
Ilettoestelisniqgeschichtomruimtesteverwarmon.

Flambeer nooit onder een afzugkap
Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

De branderdelen zich heetijdens en direct na het gebruik

Vermi d racte aanraking en contact met niet-hittebestendige materialen.
Dompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle akfoeling kan het email beschadigden.

De afstand van de pan tot een knop of Niet-hittebestendige wand moet algid groter zich aan twee centimeter
Bij klinore alstanden kurnon door hoge temporatuur de knoppen ol de wand verkauren en/of verromen

Gebruik aktijd de pandragers en geschikt kookgerei

Plaat do pan alijcd op do pandragor. Hot pleaatson van do pan direct op de branderkop kan tot gevaarlijke situates leiden.
Aluminium bakies of folie zijn nicht geschicht als kookgerei. Ze können inbranden op de branderkoppen en pandragers.

Plaatsen van branderdelen en pandragers

De kookplaat kan alleen goed functioneren wanner de brandereelen via geleidingsnokken in elkaar zich gezet
Zorg er voor dat de pandragersrecht tegen elkaar en vlaik op de vangschaal Figgen. Alleen op dieze manier kanmen de pannen stabel geplaatst worden.

Ontsteken en instellen

Elke brander kan traploos worden geregeldtussen vol-enkleinstand.

GKB410

De bodieningaknp van de brandier ingesdrukt linkcom draien en met een lucifer de brandier ontsteken.

GKB415/417/470/472/475/475W/477/477W/478/478W

Druk de bedieringsknop in en draai hem
linksom.
De brander ontsteekt.

De vambeveiliging zorgt erwor dat de gastevoer gesioten wordt als de vlam tijdens het kookproces doof. Houd de bedieningsknop, in volstand, ongeveer

5 seconden ingedrukt.
De vambeveiliging schakeit in.

De kookplaat optimaal gebruiken

Zorg er altiuld voor dat de clammen onder de pan blijven. Als clammen om de pan heb geen spelien gaat veelnergie verloren. Bovendien kannen de handgrepen dan te heet worden.
- Gebruk geen punen met een kleiner bodem diameter dan 12cm . Kleinerere punen staan niot stabil.

(Roor)bakken, doorkoken van groe hoeveelheden en frituren kunt u (indien van toepassing) het beste doen op de sterk-, of wokbrander. Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander. Op de vol-openstand is diebrander groen genoog voor het doorkoken. Gebruik voor alle anderegerechten de normalaandersen.
Kook met het deksel op de pan. U bespaart dan tot 50% energia.
Gebruk pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel on pannen met een schone bodem dragen do warmito bolter overt hier hol gerecht.

Algemeen

Uw toestel is vervaardlguit hoogwaardge materialen, die u eenvoudig reinigt.
■ Brandereldenogen nicht in die vaatwasser gereinigd worden. De onderdelen kungen door het vaatvamiddel anagentast worden!
Gebruk ni te veil vocht. aangeziden dit de brander of ventilatiopopeningen kun binnondringen.
Reing de ontstekingsbougies bij voorkeur met een doekje. Retracht hierbij geweige voorrichtighood. Bij een te zware belastung kan de afstand van de bougiopunt tot aan de brandier wijzigan, waardoor de brandier slochter of not ontstuk. De bougieork workloen good in aan drogo omgovig. Bij zware verruiling kunt u de punt met een fijn borstijre reningen.
Pleats de pancrags rochtanding narr bereden, zonder over de vangschaal te schuiven.
Zet de brandenderden in eikaar met behulp van de geleidingsnokken.
Regelmig onnderhod direct na gebrui voorkomdt dat overkeokot voedsel ange tijd kan inwerken an hardnekige, moeilijte te verwinderen vlokkon voroozaak. Gebrui hiervoor son mild reniningsmidol.
Reing sere de bediamingsknppen, brandens en pndragers en dan pas de vangscha. Hierree voorkomt u dat de plaat lijden het reinigen opniewu vui word.

Wokbrander

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden.
Hot is hier bij van belang dat, u:

van te voren de ingredienten in reepjes, plakjes of stukjes snijdt;
bji het roarbaken oleie van goede kwaliteit gebrukt, zoals olijf-, mais-, zonnebloom- of arachide-olee. Cen klein boote is al genoeq. Boten en margarine verbranden door de grote hitte;
de ingrediorent met de langste bereedingstjld het eerst in de pan doet, zoat aan het eind van de bereedingstjd alle ingredienten tageelijk (beet)gaar zin.

Algemeen

Hardnekkige vlekken op email (roosters, branderdoppen, vangschalen)

Hardnekke vlskken kunt u het beste verwijdersen met een voelbaar reinigingsmiddel of een kurststof schuurponsie. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressive reinigingsmiddelen.

Hardnekkige vlekken op roestvaststaal (vangschalen)

Met name overgekoite rode kool, rode biater, ketjap, appelmoes, rabarber on anderekter sukierhoudende voedingsmiddelen en zure vloestioften kannen son vankourlving van het oppovraik voortoorzaken.

Wannoor u hardnokkige voekpon o roostvastatal wir verwijdoren kunt u het beste een special roostvastatal-reinigismiddel gebruiken. Poets dan wel allid met do struktuar van het staal mee om glanspleekken to voorkommen.

(Schades die hierdroon staan vallon nicht onder de garantie!)
Wangeer die vlekken met die hierboven beschreiben methode niet te verwijdenen
zijn kunt u de koekplaat reinigen met HG oven & grillreiner. Houd er echter
rekening mee dat u die helvangschaal要去behandelen om kleur'verschil te
voorkommen. U要去 de vangschaal bovensien habenandelen met een glans-of
onderhoudsmidel voor roestvatstaal. Het is overigens normal dat het
oppervsk gedurende de levenscylus enigszins verkleurt.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruig gemakt van duurzame materialen. Dit toestel moat aan het eind van ons levenscylus op verantworde wieze worden abgevoed. De overheid kan u hieromrent informatie verschaffen.

De verpakking van het toestel is recycolbaar. Gebruick kunnn zijm:

Karton
■papier
polyethyetherfolie(PC)
CFK wij polystyrene (PS hardschum);
polypropylacnband (PP)

Doze materialen op verantwoorde wijze en conform de overhoidsbepalingen afvoaren.

Algemeen

Dit toesteil mag alleen door een erkend gastechnisch installeur aangeslooten worden.

Let op:

Dit toestl wordt ni aangesioten op san rookgas alvoorkanaal. Zorg du voor voledende ventilatie.

Plaats een kookplaatRCTn aan hoge kast of wand van brandbaar materiail. [Indien nict anders mogetij, houd dan een minimale afstand van 100 mm tussen buitonkant kookplaat en doze wand. Houd ook een afstand van minmaal 650 mm aan tussen de kookplaat en een eventueel te plaaten afzugkap.)

Elektrische aansluiting (alleen voor toestellen met vonkontsteking)

Elektrische aansluiting: 230 V - 50 Hz.

Dit toestel voldoet aan de voorschriften van derichtlij 89/336/EEG inzake elektron-magnetische compatibiliteit.

Daelektrische aansluiting moet voldoen aan de nationale on lokale voorschriften. Voor Nederland is dit onder andere NEN 1010.
Stopcontact en stekker moeten to allen lijde boreikbar bijven.
Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimael 3mm in de toevoerleiding worden angebracht.

Let op:

Dit toestel moet worder geard.
Warneer da aansluktabel is beschadig magestructionen worden verwangen door de fabrianten,着眼 serviceorganische fgelkwaardig gekwaliffeerdere personen, om gesavarike situatives to workom.

Gasaansluiting RC 1 / 2^ (ISO 7/1-RC 1/2)

Let op:

De gassoor en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatie.

De gasaansluiting moet volden aan de nationale en lokale voorschriften. Voor Nederland zijn dit onder andere de GAVO-voorschriften (FEN 1078).

Deze bepalen onder andere dat:

-uitluiend geodgekeurde materialen gebrukt mogen worden;
achlor con inbouwoven on onder de koekplaat slechts con volledig metalen slang gekrukt mag worden.

Wij adviseren de kookplast aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veilghaedslang is ook toegtstaan. In alle gevalen moet er voor het toestel een aansluitkaan geplaatst worden op een makkelijk berekbare plaat,血液循环 in het naastgelegen keukenkastej.
Een veiligheidslang mag niet worden geknikt en niet in aanraking komen mot bewogonde dolon van hot koukanmubol.
Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controloeren op gesdichtheid.

Inbouwen

1. Maak de uitsparing in het aanrechtblad. Zong ervoor dat u voldoen de rumme vrij waar aan die zij- en zichant.

GKB410/415/416/417 GKB470W/472W

GKB475/477/478 GKB475W/477W/478W

Let op:

Daealandtusendoekoplantondeachterwandmostminima50mm bedragen.
2. Maak een uitsparing in de zijwand van de keukerkast voor het doorvoeren van de gasleiding.
3. Laat de kookplaat in de uitsparing zakken.

1. Zet de koekplaat vast.

1. Maek de gasaansluiting. Controler de aarsluitingen met zoepsoop op gasdichtheid (zio "gasaansluiting").
2. Maak de elektrische aansluiting (zie "elektrische aansluiting").
3. Controller de werkung van het toestel.

Het inouwen in combinatie met een inbouwen-oven staat beschreiben in het installationo voorsvchrift van do oven:

Pas op:

Deorderkant van de inbouwkookplaat wordt heet. Let crop, dat u geen brandbare of kunstof voorwerpen in de eventuelt order het toestel aanwoige lade lug!
