GEBRUIKSAANWIJZING ERL7280 ELECTROLUX

onderhoudshandleiding

Side-by-side koel-/vrieskast

aannall oie giioll nge aal 1oal

14.11 E 2015 A

1

jll

Jusuaa

#

iKay,ell Aaiial yie liy jia jy gaiai Jy

y jlll Jnss aill jnnn nnnn e

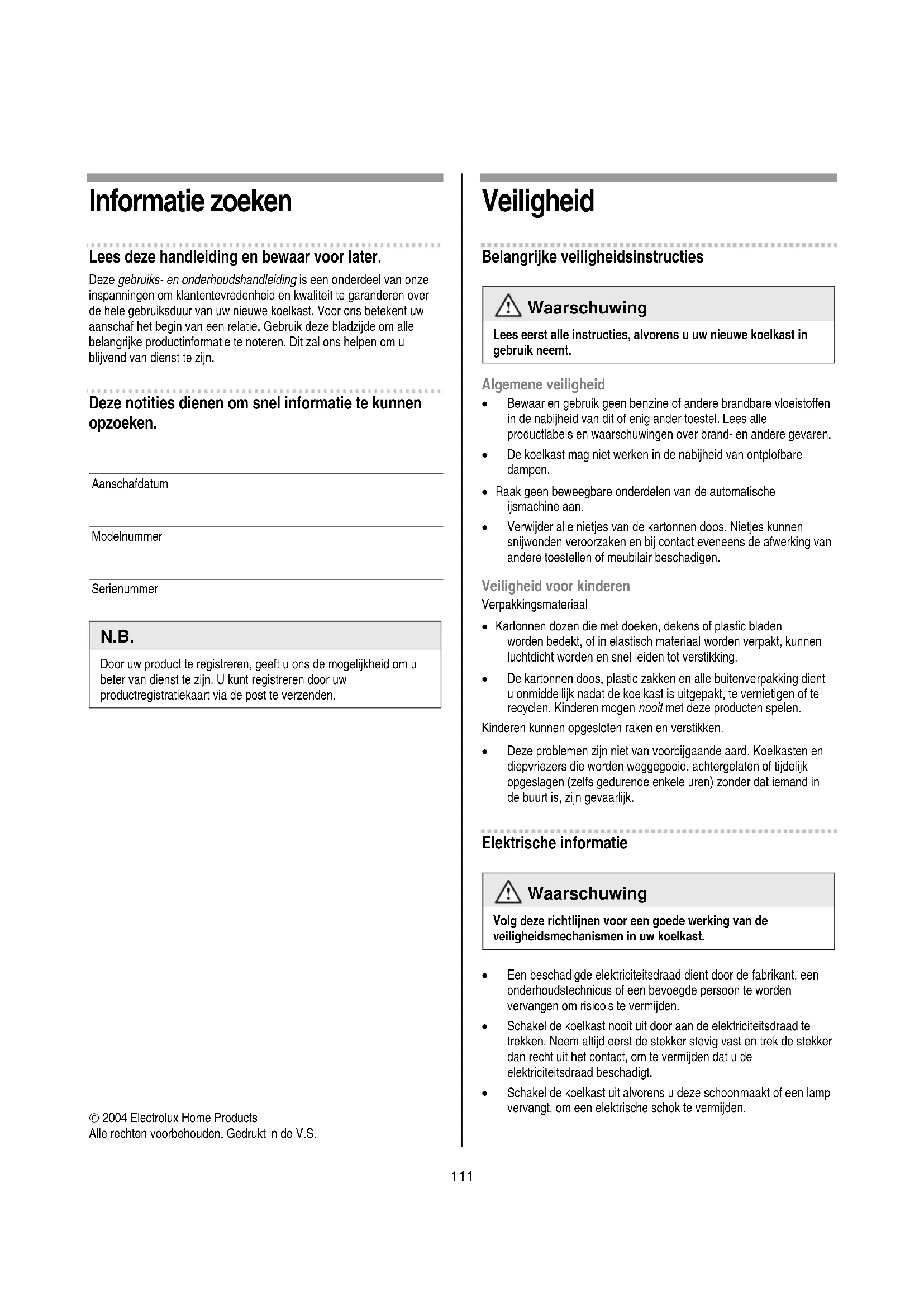

Lees deze handleiding enbewaar voor later.

Deze gebruiks- en onderhoudsandleiding is een onderdeel van once inpansingen om klantentevredenheid en kwaliteit te garanderen over de hele gebruksduur van uw十几年e koelkast. Voor ons betekent uw aanschaf het begin van een relatie. Gebruik deze bladzijde om alle belangrijke productinformatie te noteren. Dit za ons helpen om u blijvend van diest te zich.

Deze notities dienen om snel informatatie te können opzoeken.

Aanschafdatum

Modelnumber

Serienummer

N.B.

Door uw product te registrieren, geeft u ons de mogelijkheid om u beter van dienst te zich. U kurz registrieren door uw productregistratiekaart via de post te verzenden.

© 2004 Electrolux Home Products
Alle rechten voorbehonden. Gedrukt in de V.S.

Veiligheid

Belangrijke veiligheidsinstrumenties

Waarschuwing

Lees eerst alle instructies, alvorens u uw nieuwe koelkast in gebruik neemt.

Algemene veiligkeit

• Bewaar en gebruik geen benzine of andere brandbare vloeistoffen in de nabijheid van dit of enig ander toestel. Lees alle productlabels en waarschuwingen over brand- en andere gezaren.
• De koelkast mag nicht werken in de nabijheid van ontplofbare dampen.
• Raak geen beweegbare onderdelen van de automatische ijsmachine aan.
• Verwijder alle niedjes van de kartonnen doos. Nieten hunen snijwonden veroorzaken en bij contact eveneens de afwerking van andere toestellen of meubilair beschadigen.

Veiligkeit voor kinderen

Verpakkingsmaterialiaal

• Kartonnen dozen die met doeken, dekens of plastic bladen worden bedekt, of in elastisch materiaal worden verpakt, denen luchtdicht worden en snel leiden tot verstikking.
• De kartonnen doos, plastic zakken en alle buitenverpakking dient u onmiddelijk nadat de koelkast isuitgepakt, te vernietigen of te recyclen. Kinderen mogen nooit met deze producten spelen.

Kinderen konnen opgesloten raken en verstikken.

• Deze problèmes seront nicht van voorbijaande aard. Koelkasten en diepvriezers die worden weggegooid, achtergelaten of tijdelijk opgeslagen (zelfs gedurende enkele uren) zonder dat iemand in de buurt is, zich gevaarlijk.

Elektrische informatie

Waarschuwing

Volg deze richtlijnen voor een goede werkig van de veiligheidsmechanismen in uw koelkast.

• Een beschadigde elektriciteitsdraad dient door de fabrikant, een onderhoudstechnicus of een bevoegde person to weorden verwangen om risico's te vermijden.
  Schakel de koelkast nooituit door aan de elektriciteitsdraad te trekken. Neem altijd eerst de stekker stevig vast en trek de stekker danrecht uithet contact,om te vermijden dat u de elektriciteitsdraad beschadigt.
  Schakel de koelkastuit alvorens u deze schoonmaakt of een lamp verrangt, om een elektrische schok te vermijden.

• Schommelingen van 10% enmeer in de spanning kuren de werkking beinvloeden. De compressor kan worden beschadigd, indien de koelkast op onvoldoende stroom werkt. Deze schade worden Niet door de garantie gedekt.

• Verbind de koelkast Niet met een contact dat u met een schakelaar tegen de muur of een trekkoord activeert, om te vermijden dat de koelkast ongewild wordenuitgeschakeld.

Belangrijk

Om de stroom op uw koelkast UIT te schakelen, dient u de stekkeruit het stopcontact te trekken.

Installatie

Locatie

• Kies een locatie dicht bij een geaard elektriciteitscontact. Gebruik geen verlangdraad of een verdelsekter.
• Indien möglichk, plaatst u de koelkast buiten direct zonnenlicht en op een veilige afstand van het kookfornuis, de vaatwasmachine of andere warmtebronnen.
• De koelkast要去cken geplaatst op een vlokke vloer die sterk genoeg is, zelfs als de koelkast ten volle is geladen.
• Voor modellen die zich uitergerust met een automatische ijsmachine, dient er watertoevoer beschikbaar te zich.

Installatie

Opgelet

Installee de koelkast Niet in een kamer waar de temperatuur lager dan 13^ of hoger dan 43^ zal worden. De compressor zar dan Niet in staat+zijn om de aangewezen temperatuur in de koelkast te behouden. Blokkeer de rooster onderaan de voorkant van uw koelkast Niet. Voldoende luctcirculatie is van vitaal belang voor de werkking van uw koelkast.

Vrije ruimten vereist voor de installmentie

Voor probleemloze installment, loodgieterij en elektrische aansluitingen hebt u de onderstaande vrije ruimten nodig:

Zijkanten en bovenkant: 10mm

Achterkant

25 mm

Openen van de deuren

Installer uw koel-/vrieskast zichbij een tafel of aanrecht waarup het uitgehaalde voedsel kuntplaatsen. Om ten volle van de laden in uw koel- en vrieskast gebruik te kunnen make, moet de koel-/vrieskast zo worden geplaatst, dat beside deuren helemaal kunnen worden geopend.

N.B.

Indien uw koelkast met het scharnier van de deur gegen een muur wordt geplaatst, dient u extra vrije ruimte te voorzien als u de deur verdter wenst te openen.

De rooster onderaan verwijderen en terugplaatsen:

De rooster onderaan verwijdersen:

1 Open de deuren van het vries- en het koelgedeelte.
2 Maak de schroef aan beide zijden van de rooster onderaan los.
3 Trek de rooster waar voren en hef omhoog.
Volg deutsche instructies in omgekeerde volgorde om de rooster'erug teplaatsen.

Waterpasplaatsen

De vier hoeken van uw koel-/vrieskast dieren stevig op een sterke vloer te staan. Verstelbare wieltjes vooraan helpen om de koel-/vrieskast waterpas teplaaten. Voor een goede sluiting van de deuren dient de koel-/vrieskast vooraan 6 mm hoger te staan dan achteraan.

Uw koel-/vrieskast waterpasplaatsen:

1 Verwijder de rooster onderaan (zie de bovenstaande instructies) om bij de voorste wieljtes te komen.
2 Stel de wieljes bij door aan de stelbout van elk wielje met een sleutel of platte schroevendraier te draaien totdat de koel-/vrieskastrecht en stabiel staat.
3 Controller of de sluiting aan beide deuren de kast aan de vier zijden raakt.
4 Plaats de rooster onderaan terug.

Tips:

• Indien de deur van de vriezer hoger staat dan de deur van de koelkast, verhoegt u de rechterhoek en/of verlaagt u de linkerhoek totdat beiden deuren bovenaan de kast in een rechte lijn liggen.
• Indien de deur van de koelkast hoger staat dan de deur van de vriezer, verhoegt u de linkerhoek en/of verlaagt u de rechterhoek totdat beiden deuren bovenaan de kast in een rechte lijn liggen.

Verwijdering van de deuren

Indien uw koelkast te breed is voor uw ingangsdeur, kurz u de deuren van uw koelkast halen. Eerst neemt u de maten van uw ingangsdeur.

Benodigde gereedschap

U hebt het volgende gereedschap nodig:

• kruskopsschroevendraier;
• dopsstreutel OF bijstelbare sleutel.

Voorbereidingen treffen om de deuren te verwijderen:

1 Controller of de stekker Nieteer in het stopcontact steekt.
2 Open beside deuren en verwijder de rooster onderaan.
3 Verwieder alle voedsel uit de deur.
4 Sluit de deuren.

Verwijdering van de bedekkingsplaat (-platen) boven de scharnieren:

Volg de voor uw model aangewezen onderstaande procedure.

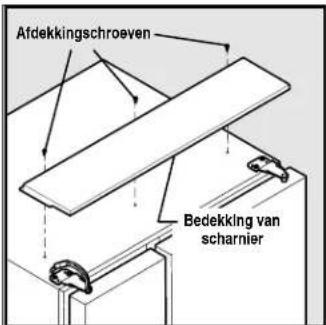

Grote bedekking van scharnier

1 Haal de drie schroeven uit de bedekkingssplaat boven descharnieren.
2 Trek de bedekkingaar voren en hef omhoog.

Kleine bedekkingen van scharnier

Verwijder de afdekschroef en de bedekkingssplaat van het bovenste schamier van beiden deuren.

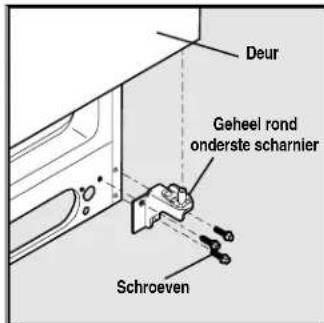

De deur van de koelkast uithalen:

1 Teken met een potlood een lichte lijn rond het bovenste scharmier van de deur. Dit za u helpen om de deur terug te plaatsen.
2 Haal bevide schroeven uit het bovenste scharmier. Hef de deur uit het onderste scharmier en plaats opzij.
3 Verwijder, indien nodig, de onderste drie scharnierschroeven en het scharmier.

Volg de bovenstaande stappen in omgekeerde volgorde om de deur terug teplaatsen. Nadat beiden deuren geplaatst zich,plaatst u de bedekkingssplaat over de scharnieren terug.

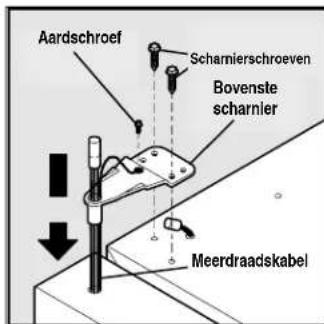

De deur van de diepvries verwijderen:

1 Maak de aansluitkip voor de meerdraadskabel bovenaan het bovenste scharnier los. Grijp beiden zichden van de aansluitkip stevig vast en trek uiteen.
2 Teken met een potlood een lichte lijn rond het bovenste scharmier van de deur. Dit za u helpen om de deur terug teplaatsen.
3 Maak de waterinlaat van het koppelstuk onder de deur van de vriezer los. Het koppelstuk komt los wonneer u de buitenmof waar binnen drukt.

4 Haal de schroeven uit het bovenste scharnier. Laat de meerdraadskabel in het scharnier steken. Schroef de aarddraad waardoor de kabel aan het scharnier is bevestigd, Niet los. Hef de deur uit het onderste scharnier.

5 Verwijder, indien nodig, de onderste drie scharnierschroeven en het scharmier.
6 Plaats de deur op de zijkant, zDat u de waterbuis die uit het onderste scharnier steekt, Niet beschadigd worden.

Volg de bovenstaande stappen in omgekeerde volgorde om de deur van de vriezer terug teplaaten. Nadat beide deuren zich geplaatst, plaatst u de bedekkingssplaat over de scharmieren terug.

Aansluiting op de waterleiding

Info over de watertoevoer maar de koelkast

Voor de werkking van de automatische ij's- en waterdispenser voor uw koelkast is permanente watertoevoer nodig. Tijdens de installment zorgt u (of een installeur) voor deze watertoevoer door een koperen buis aan te sluitenussen de waterleiding en een klep achteraan de koelkast.

Opgelet

Voorkomen van materiele schade:

• Gebruik koperen buizen voor de watertoevoer (plastic buizen,zijn gevoeliger voor lekkage). De fabrikant is Niet verantwoordelijk voor schade, indien plastic buizen worden gebruikt op de leiding.
  Zorg ervoor dat alle waterleidingen voldoen aan de toepasselijke reglementen inzake loodgieterij.
• Voor de werkung van de dispenser ligt de aanbevolen druk op de watertoevoer+tussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werkung van de waterfilter veroorzaken.

U heb't het volgende nodig:

Toegang tot een koudwaterleiding met druk tussen 1,4 en 6,9 bar.
- Het pakket voor de wateraansluiting dat met uw koelkast worden geleverd; u vindt in dit pakket alle stukken die u nodig hebts voor de wateraansluiting, ook een koperen buis van 7,6 m.

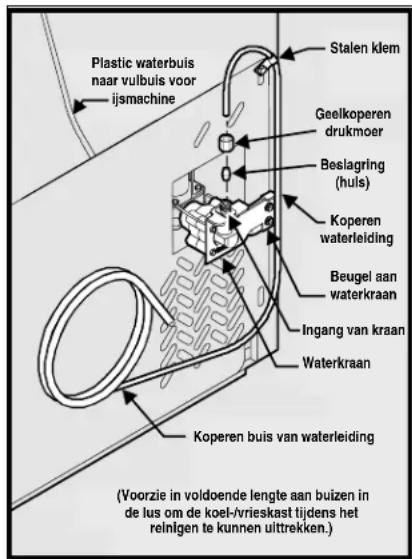

Aansluiting van de watertoevoer aan de achterzijde van uw koelkast:

1 De koelkast mag Niet op de stroom�n aangeschakeld.
2 Spoel de leiding totdat het water helder is. U doet dit door het uiteinde van de koperen buis in een gootsteen of emmer teplaatsen en de aflsuitklep te openen.
3 Schroef de plastic dop van de klep aan de waterinlaat achteraan uw koelkast los. Gooi de dop weg.

4 Schuif eerst de geelkoperen drukmoer en daarna de beslagring (huls) op de koperen buis.
5 Duw de koperen buis zo ver u kurz (6,5 mm) in de waterinlaatklep.
6 Schuif de beslagring (huls) in de klep en draai de drukmoer handmatig op de klep. Draaiervoivgens nog een halve draai vast met een sleutel. Draai Niet te vast.
7 Maak de koperen buis met een stalen klem en schroef aan het中断paneel van uw koelkast vast (zie afbeelding).
8 Rol het overtollige gedeelte van de buis (ongeveer 2,5 draaien) op zicheraan de koelkast (zie afbeelding). Plaats de opgerolde buis zodanig dat de buis Niet trilf of afslijt gegen een ander oppervlak.
9 Open de afsluitklep aan de watertoevoer en draai lekkende koppelingen vast.

N.B.

Na aansluiting van de watertoevoer leest u eerst de informatatie in deze handleiding over het Voorbereidende gebruik van een lege waterleiding. Lees ook alle punten in het hoofdstuk "Automatische ij- en waterdispenser" betreffende de gewone werking.

Regeling eninstallingen

Afkoelingstijd voor gebruik

Om uw levensmiddelen veilig te bewaren,That u uw koel-/vrieskast gedurende 8 tot 12 ur met gesloten deuren draien alvorens u voedsel in de koel-/vrieskast plaatst. U hoeftijdens deze afkoelingstijd de bij productie ingestelde regeling Niet te wizgen.

Instelling van koeltemperatuur

Uw koel-/vrieskast worden geleverd met het allernieuwste digitale systeme voor elektronische regeling. De regeling van het systeme bevindt zich bovenaan het koelgedeelte.

Op de linkerhelft van het regelpaneel vindt u de twee digitale weergaven met de actuèle temperatuur in het vries- en in het koelgedeelte.

Om de temperatuur te verhogen of te verlagen, drukt u op de toets met pijltjes op en neer die zich het dichtst bij de weergave befindt. Bij de eerste druk op de knop worden de LAST ingevoerde instelling getoond. Bij jegere druk op de knop wijzigt u deinstilling met een graad.

Op de weergave worden de(AP) neue instelling even getoond, alvorens opniew de huidige temperatuur worden getoond.

N.B.

De geavanceerde elektronische regeling in uw koelkast bevat extra weergavemodi voor gelebruik door installateurs om snel een probleem bij de werking vast te stellen.

Keuzeussen gradencelsus of Farenheit (bepaalde modellen)

U=knt nae keuze de regeling instellen voor weergave in graden Celsius of in graden Fahrenheit. Druk op de knop Modus om te wisselen:tussen graden Celsius of graden Fahrenheit.

De temperatuur aanpassen

Nadat uw koelkast 24 eer heeft gewerkt, kutu de temperatuur als nodig aanpassen. Wijzig de temperatuur geleidelijk en met kleine verschillen en geef uw koelkast de tijd om te stabiliseren na een temperatuurwijziging. Lees de onderstaande richtlijnen voor temperatuurinstellungen.

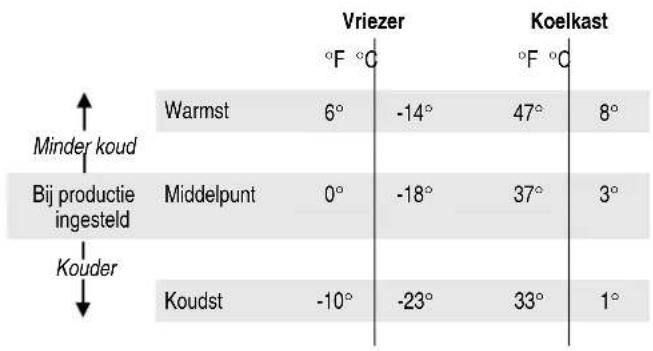

Regeling van temperatuurbereik
Richtlijnen om de temperatuur bij te stellen

Indien het koelgedeelte te warm is:	Verlaag de temperatuur van de koelkast met een graad door te drukken op de knop met neerwaartse pijl.
Indien het koelgedeelte te koud is:	Verhoog de temperatuur van de koelkast met een graad door te drukken op de knop met opwaartse pijl.
Indien het vriesgedeelte te warm is:	Verlaag de temperatuur van de vriezer met een graad door te drukken op de knop met neerwaartse pijl.
Indien het vriesgedeelte te koud is:	Verlaag de temperatuur van de vriezer met een graad door te drukken op de knop met opwaartse pijl.

Wat u moet doen wanner de temperatuurweergaven flikkeren.

Permanent flickkeren van de temperatuurweergaven kan wijzen op een probleem met de werkung opgemerkdt door het besturingsystem. Bel uw onderhoudstechnicus om te weten waarom de weergaven flickkeren.

Alarmen van systeemcontrole (bepaalde modellen)

Het elektronische besturingsysteme controliert permanent uw koel-/vrieskast op stabiele temperatuur, open of gesloten deuren en

stroomonderbrekingen. Verschillen in de gewone werkcondities worden via bepaalde geluiden en vier statusindicatielampjes gemeld.

N.B.

Iedere instelling op het bedieningspaneel worden bevestigd via een hoorbare toon.

Reactie op een alarm (geluiden en indicatielampjes) Het besturingsysteme van uw koelkast kan de volgende informatie meedelen met geluiden enalarmindicatielampjes.

Alarm	Licht	Geluiden	Toestand	Reactie
Aan	(Lampje is uit)		Het alarmsysteme is nicht Indien de temperatuur in het vries- en het koel-en het vriesgedeelte afkoelen tot de actuelen temperatureu-instellen.	Het vries- en het koelgedeelte na drie uer nicht de ingestelde temperatuur heeft bereikt, za het besturingssystem wellicht op een andere toestand wijzen. Indien de koeling Niet stabiel wordt op de huidige instellen, belt u het nummer op dechterpagina van deze gebruiks- en onderhoudshandleiding voor hulp.
	Ononder-broken groen		Alarmsysteme is actief.	Geen reactie nodig.
Deur Niet helemaal gesloten	Flikke- rend groen	✓	De deur van het vries- of Sluit de deur om het alarm van het koelgedeelte staatmeer dan vrij minuten open.	Uit te schakenen opnieuw in te stellen.
Hoge tempera-tuur	Flikke- rend oranje	✓	De temperatuur in het vries- of in het koelgedeelte is almeer dan een uur te hoog geweest (7,2°C of meer).	Druk op de knop Alarmreset om het alarm uit te schakenen. Indien de temperatuur Niet better worden, belt u het nummer op dechterpagina van deze gebruiks- en onderhoudshandleiding voor hulp.
Stroom- onder-breking	Flikke- rend oranje		Het systeme vond een stroomonderbreking.	Druk op de knop Alarmreset om het alarm uit te schakenen en druk nogmaals om opnieuw in te stellen. Controller of de stroomonderbreking zo lang heeft geduurd, dat de temperatuur van bewaarde levensmiddelen is veranderd.

Gebruik van de knop Alarmreset

U knot het alarmsystemeem activeren en deactiveren door de knop Reset gedurende drie seconden ingedrukt te houden. U gebruikt deze knop dus ook om alarmgeluiden en/of flikkerende indicatielampjesuit te schakelen.

Opgelet

Het alarmsystemeem worden nicht automatisch opnieuw ingesteld nadat u de stekker van de koelkast hebtuitgetrokken en opnieuw ingestoken. Om het alarm opnieuw te activeren, moet u op de knop Alarmreset drukken.

Nadat u het alarmsystemeem hebt gedeactiveerd, dient u de knop Alarmreset opnieuw gedurende drie seconden ingedrukt te honden om het alarm opnieuw in te stellen (te activeren). Het Aan-indicatielampje blijt ut, terwij het koel- en het vriesgedeelte afkoelen tot de actuèle temperatuurinstellen. Wanner de temperatuur de ingestelde waarde bereikt, worden het Aan-lampje groen en wijst dus op een actief alarmsystemeem.

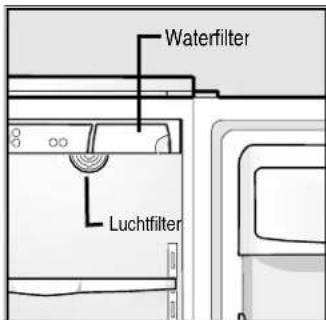

Controle van de luchtfilterstatus (bepaalde modellen)

De luchtfilter in uw koelkast要去 en dan worden verrangen. U kunt controleren of een verranging nodig is door de knop Aan/uit voor de luchtfilter ingedrukt te honden gedurende drie seconden.

Controle van de luchtfilterstatus:

1 Druk op de knop Aan/uit van de luchtfilter. Hierdoor worden een testcyclus geactiveerd. Een van de drie lampjes voor de filterstatus za branden en op een onderstaande status wijzen:

Filter OK	De luchtfilter hoeft nicht te worden verrangen.
Filter bestellen	De luchtfilter is voor ongeveer 80 procent opgebruikt; bestel een neue filter.
Filter verwangen	De luchtfilter is voor 100 procent opgebruikt; verwang de filter nu.

2 Druk op de knop Aan/uit van de luchtfilter om het statuslampje uit te schakelen.

N.B.

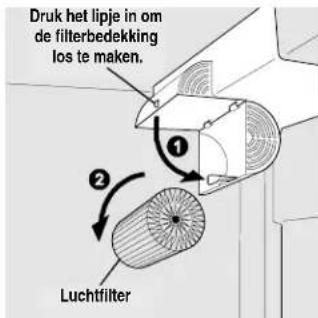

Instructies over vervanging van de luchtfilter kut u lezen in een van de onderstaande hoofdstukken van deze gebruiks- en onderhoudsandleiding.

In- en uitschakelen van het koelsysteme

U kunt het koelsysteme in uw koelkast deactiveren door te drukken op de knop Aan/uit aan de linkerzijde van het paneel voor de temperatuurregeling.

Opdat u het koelsysteme nied ontgewenst zou uitschakelen, zal de knop uitsluitend werknen wanner u deze gedurende drie seconden ingedrukt houdt.

Zodra u het koelsysteme hebt gedeactiveerd, worden alle koeling voor het vries- en het koelgedeelte onderbroken. Om het koelsysteme

opnieuw in te schakelen, dient u de knop Aan/uit opnieuw gedurende drie seconden ingedrukt te honden.

Belangrijk

De knop Aan/uit regelt alleen het koelsysteme van uw koelkast. De lampjes en andere elektrische componenten blijven onder stroom staan, tenzij u de elektriciteitsdraad uit het stopcontact trekt.

Bewaarfuncties

Opgelet

Behandel de legplanken in voorgespannen glas alsijd uiterst voorzichtig, om geen verwondingen door gebroken glas op te lopen.

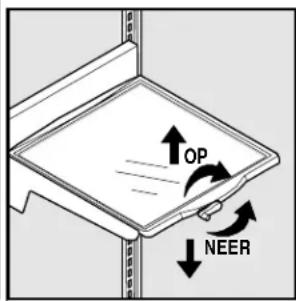

Vrijdragende legplanken

De positives van de legplanken in het vries- en het koelgedeelte kut unzfelf probleemloos aanpassen. De legplanken zijn uitergerust metbevestigingsbeugels voor de sleufsteunen zichteraan iedervak.

De positie van een legplank wijzigen:

1 Verwijder eerst alle voedsel van de bij te stellen legplank.
2 Til de voorste rand op.
3 Trek de legplank uit.
4 Plaats de bevestigingsbeugels terug in de gewenste steunsleuven.
5 Laat de legplank zakken enplaats goed vast.

Eigenschappen van de legplanken

Uw koelkast is uitgerust met glazen legplanken die zo zijn gemaakt, dat alle gemorste voedsel of vloeistof worden opgehonden. U kurz deze legplanken uitschuiven om voedsel uit te nemen en om snel schoon te makeen.

Wanner u de schuifplanken zo ver als möglichk hebt uitgetrokken, worden ze door een arret geblokkeerd. Schuifplanken können nicht van de bevestigingsbeugels worden gehaald.

Laden

Uw koel-/vrieskast heeft diverse bewaarlagen. De meeste dergelijk laden haben vaste posities onderaan het koelgedeelte.

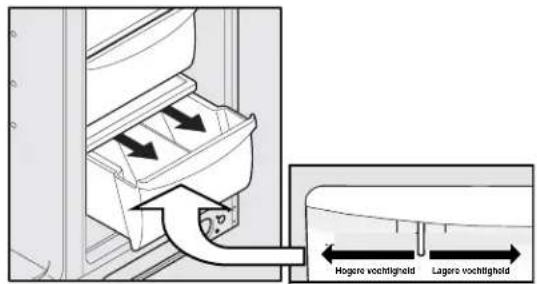

Groenteladen

Groenteladen dienen voor de bewaring van fruit, groenten en andere verse producten. Alvorens u producten in een groentelade opbergt:

Was de producten in schoon water en verwijder het overtollige water.
Verpak producten met een sterke geur of hoge vochtigheidsgraad.

Regeling van de vochtigkeit in de groentelade

De groenteladen zijn uitergerust met een schuifknop voor bijstelling van de vochtigheidsgraad in de lade. Met deze functie kunt u de vochtigheidsgraad verhogen, waardoor bepaalde verse producten longer können worden bewaard.

N.B.

Bladgroenten können het best worden bewaard als de vochtigheidsgraad op "hoog" is ingesteld, of in een lade zonder vochtigheidsregeling. De instromende lucht is dan minimaal en de vochtigheidsgraad worden zo hoog möglich gehonden.

Vleesvak

Sommige modellen zijn met een vleesvak uitergerust waar u groeste stukken vlees gedurende een korte tijd kutk bewaren. Deze lade is uitergerust met een schuifknop voor bijstelling van de temperatuur in de lade.

Vlees dat u langer dan twee dagen wilt bewaren, moet worden ingevroyen. Indien u in deze lade fruit of groenten wenst te bewaren, moet u de temperatuur hoger instellen, zodat de producten nicht bevriezen.

Deuren

De deuren van de vries- en koelgedeelten zijn uitgerust met handige bewaarbakjes. U kunst deze bakjes uithalen en gemakkelijk

schoonmaken. Bepaalde bakjes hebben vasteplaatsen, verwij u andere als nodig kunt bijstellen.

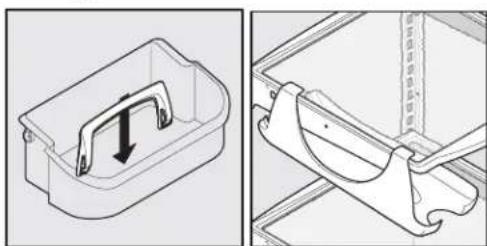

De bakjes in de deuren zijn ideaal om bokalen, flessen, blinkken en andere große containers te bewaren. Deze bakjes zijn ook handig om snel een keuze te makeen:tussen vaak gebruekte producten.

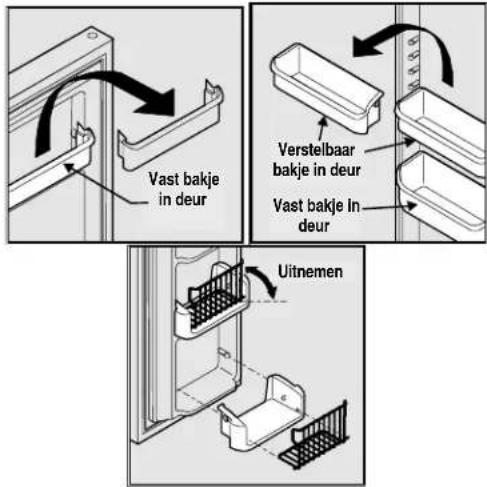

De positie van een verstelbaar bakje in de deur wijzigen:

1 Verwijder eerst alle voedsel uit het bij te stellen bakje.
2 Neem het bakje stevig met beiden handen vast en het omhoog.
3 Haal het bakje uit.
4 Plaats het bakje direct boven de gewenste positie.
5 Laat het bakje zakken enplaats goed vast.

Accessoires

Houder voor groe flessen

In deze houder voor große flessen worden uw producten gegen omvallen beschermd wonneer u de deur van uw koelkast opent of sluit. Bij installmentiek klikt u de uiteinden van de houder over de rand van de wand (zie de afbeelding).

Rek voor speciale producten

Dankzij het innoverende ontwerp van dit rek voor speciale producten Aunt u zes drankblikken, een wijnfles, een fles frisdrank van twee liter of een doos eieren opbergen. Het rek voor speciale producten plaatst u door het op de linkerzijde van een legplank te schuiven (zie de afbeelding).

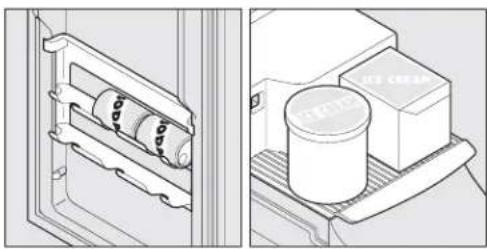

Blikkenrek

In het blinkkenrek(Intu doeltreffend en veilig tot zes drankblikken bewaren.

Roomijsvak

Het roomijsvak worden bevestigd bovenaan het ij's voor de ijdsdispenser.
In dit vak kunt u Ronde en rechthoekige dozen roomijs bewaren.

Zuivelvak

In het zuivelvak bovenaan de deur van uw koelkast kutu gedurende een korte periode kaas, smeerboter of gewone boter bewaren. Het zuivelvak heeft een ophefbaar deksel en is, special voor deze voedingswaren, warmer dan het open bewaargedeelte.

Opgelet

Om te vermijden dat in het besturingsysteme van uw koelkast fouten optreden, mag u de magneeet awhile het zuivelvak nooit verwijderen.

Automatische ijs- en waterdispenser

Gebruik van de dispenser

Uw automatische ijs- en waterdispenser is uitergrust met een bedieningspaneel, een bakje voor een glas en twee drukpeddeels voor de ijs- en watertoevoer. Gebruik van het bedieningspaneel van de dispenser is moodzakelijk voor de ijsdispenser, maar Niet voor de waterdispenser. Het bedieningspaneel heeft ook opties voor de verlichting, controle van de filter en verhoogde snelheid bij de productie van ijs en bij invriezen.

JUsdispenser

Voor de werkung van de ijssdispenser (3), drukt u eerst op uw keuze, ijsschilfers of ijsblokjes. Druk een glas gegen de dispenserpeddel (zo ver möglichk om alle ijs op te vangen). Trek het glas weg van de dispenserpeddel als u voldoende ijs hebt. Hierna vindt u details over de werkung van de dispenser.

Waterdispenser

Houd een glas gegen de peddel van de waterdispenser (9). Trek het glas weg van de dispenserpeddel als u voldoende water hebt. Het water van de dispenser is Niet koud. Voor kouder water vult u het glas eerst met ijbsblokjes of ijsschilfers.

Druiplade

Een druiplade onderaan de dispenserbak dient omkleine gemorste hoveeelheden op te vangen en om het water te verdampen. Deze druiplade kan worden verwijderd om te worden gereinigd.

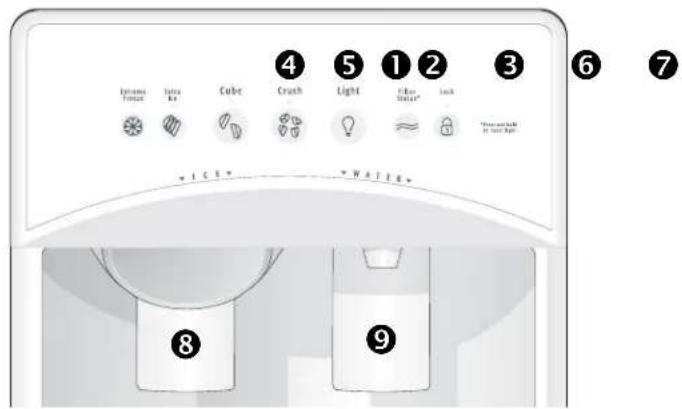

Gebruik van het bedieningspaneel voor de dispenser

1 Snel invriezen	Houd de aanraakknop gedurrende 3 tot 5 seconden ingedrukt om de functie voor snel invrieken te activeren (behoud van de versheid). Het lampje is groen. Houd de aanraakknop opnieuw gedurrende 3 tot 5 seconden ingedrukt om de functie te deactiveren.
2 Snel ijs	Houd de aanraakknop gedurrende 3 tot 5 seconden ingedrukt om voor speciale gelegenheden (feestjes bijvoorbeeld) snel ijs te makeen. Het lampje is groen. Houd de aanraakknop opnieuw gedurrende 3 tot 5 seconden ingedrukt om de functie te deactiveren.
3 IJsblokjes	Druk op de aanraakknop om ijsblokjes te krijgen. Het lampje is groen. Druk een glas hoog op tegen de peddel van de dispenser om alle ijs op te vangen.
4 IJsschilfers	Druk op de aanraakknop om ijsschilfers te krijgen. Het lampje is groen. Druk een glas hoog op tegen de peddel van de dispenser om alle ijs op te vangen.
5 Licht	Druk op de aanraakknop om het Licht van de dispenser te doen branden. Het lampje is groen. Druk opnieuw op de aanraakknop om het Licht van de dispenser te doen. Het Licht gaat ook automatisch brandenijdens het dispensen van ijs en/of water.
6 Knop en indicatielampje voor filterreset	Het lampje krijgt een van de drie onderstaande kleuren om op de status van de waterfilter te wijzen, wanner u de dispenser gebruikt:Groen de waterfilter hoeft nicht te worden verrangen.Oranje de waterfilter is voor ongeveer 80 percent opgebruikt; bestel een nieuwe filter.Rood de waterfilter is voor 100 percent opgebruikt; verwang de filter zo spoedig möglich.Na verranging van de waterfilter, stelt u de filterstatus opnieuw in door de aanraakknop gedurrende 10 tot 15 seconden ingedrukt te huilden.
7 Vergrendelen	De dispenser kan worden vergrendeld om ongewenst gebruik te verhinderen. Houd de aanraakknop gedurrende 3 tot 5 seconden ingedrukt om te vergrendelen. Het lampje is rood. Om te ontsluiten, houdt u de aanraakknop gedurrende 3 tot 5 seconden ingedrukt en het lampje worden gedoofd.

N.B.

Giet nooit overtollig water en ijis in de druiplade. Deze lade heeft geen afvoer.

Voorbereidend gebruik van de watertoevoer

Het system voor watertoevoer maar de koel-/vrieskast bestaatuit diverse buizen, een geavanceerde waterfilter, een verdelijkkpleban en een reservoir, zatat er altijd meer dan voldoende water beschikkaar is voor uw ij- en waterdispenser. Dit system moet hebmaal met water zichen gezuld, Alvorens u de eerste keer op een exteme waterleiding aansluit.

Opgelet

Voor de werkking van de dispenser ligt de aanbevolen druk op de watertoevoerussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werkking van de waterfilter veroorzaken.

Voorbereidend gebruik van de watertoevoer:

1 Begin het reservoir te vullen door een glas ingedrukt te houden gegen de peddel van de waterdispenser.
2 Blijf het glas zo houden, totdat er water uit de dispenser stroomt. Dat za ongeveer 1,5 minuten duren.
3 Laat het water gedurende een drietal minuten stromen, zatat het systeem en de loodgieterij worden gespoeld en alle onzuiverheden worden verwijderd (u hoeft dit Niet ononderbroken te doen; u kunt het glas ondtussen uitgieten).

N.B.

In de waterdispenser is een mechanisme ingebouwd dat de waterstroom aflsuit na 3 minuten ononderbroken gebruik. Zodra u de peddel van de dispenser loslaat, worden dit aflsuitmechanisme opnieuw ingesteld.

Opgelet

Door de peddel van de dispenser langer dan 4这段时间 ingedrukt te houden, raakt de motor van de dispenser overbelast en stopt. De bescherming gegen overbelasting worden automatisch opnieuw ingesteld na 3 tot 4这段时间.

Werking en onderhoud van de ijsdispenser

De ijsmachine, de ijsbak en het vulmechanisme voor de dispenser bevinden zich bovenaan het vriesgedeelte. Nadat de koel-/vrieskast is geinstalleerd en een,aantal uren is gekoeld,kan de ijsmachine binnen 24 uer ij's produeren. In een tweetalragen kan de ijsbak geheel zich genvduld.

Belangrijk

De ijismachine is bij productie geactiveerd, zDat deze onmiddelijk kan beginnen te werken zostra u de koelkast hebt geinstalleerd. Indien u de koel-/vrieskast Niet op de waterleiding kut aansluten, plaatst u de schakelaar voor de ijismachine op "ui" (O). Indien u dit Niet doet, kan de vulklep van uw ijismachine lawaierig worden. De klep zal immers proberen te werken zonder water.

Gebruik van de ijds dispenser na installmentie

Alvorens u de eerste keer ijs maakt, moet u de watertoevoer een eerste keer latent werken op de wijze die op pagina 10 is uitgelegd. Lucht in de leidingen kan resulteren in twee tot drie lege cycli voor de ijsmachine. Indien het systemen Niet eerst worden gespoeld,+kunnen de ijsblokjes daarenboven verkleurd zich on een rare smaak hebben.

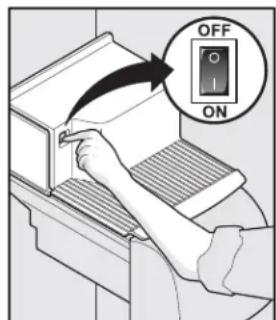

De ijsdispenser aan- en uitschakelen

De ijssproductie wordt geregeld door de aan-/uit-schakelaar van de ijsmachine. Druk de schakelaar op "O" (uit) om uit te schakelen en op T (aan) om aan te schakelen.

Tips voor gebruik van de ijds dispenser

• IJsblokjes die te lang worden bewaard, können een rare smoak krijigen. Ledig de ijshouder volgens de instructies op de volgende pagina.
  Schud nu en dan de ijshouder om de ijsblokjes van elkaar geschaden te honden.
• Indien uw koel-/vrieskast Niet op een waterleiding is aangesloten of de watertoevoer Niet is aangesloten, schakelt u de ijsmachineuit door de aan-/uit-schakelaar op "O" te plaatsen.

• Wanner u in een keer een grote hoeveelheid ijs nodig hebt, kunt u de blokjes het best directuit de ijshouder halen.
  Uhoort de volgende, gewone geluiden wanner de ijismachine Werkt:

• draaiende motor;

• vallende ijblokies in de iijshouder;
• het openen en sluiten van de waterklep;
• ijs dat van de lade loskomt;
• stromend water.

Schakel de ijsmachine uit, wanner u de vriezer schoonmaakt en gedurende vakanties.
- Sluit de kraan voor de watertoevoer, wanner u de ijsmachine voor een langereperiode uitschakelt.

Opgelet

De ijsmachine kan worden beschadigd door de chemische producten van een slecht functionerend wateronthardingstoestel. Voer het nodige onderhouduit aan het wateronthardingstoestel dat zorgt voor het water voor uw koel-/vrieskast.

Reiniging van de ijsdispenser

Maak de ijsmachine en ijsbak regelmatig schoon en in ieder geval alvorens u metvakantie gaat of verhuist.

Opgelet

Wanner u de ijsbak uithaalt, mag u de ijskoker (vooronder aan de bak) Niet als een hendel grijpen. De oppervlakken van de ijskoker konnen scherp zich.

Reiniging van de ijsdispenser:

1 Schakel de ijssproductieuit door te drukken op de aan-/uitschakelaar van de ijsmachine.
2 Haal de ijsbakuit door deze op te tillen en uit te trekken.
3 Ledig de ijsbak en kaak zorgvuldig schoon met een zacht detergens. Spoel met zuiver water. Gebruik geen harde of schurende middelen.

4 Laat de ijsbak hebemaal drogen alvorens in de vriezer terug te plaatsen.
5 Verwijder brokjes ijns en maak de legplank in de ijsbak en de koker in de deur van de vriezer schoon.
6 Plaats de ijsbak terug. Hervat de ijproductie door te drukken op de aan-/uit-schakelaar van de ijsmachine.

Verwijder en ledig de bak waar het ijs worden bewaard, indien:

• door een lange stroomonderbreking (langer dan eén eer) de ijsblokjes in de ijsbak smelten en aan elkaar vriezen, waardoor het mechanisme van de dispenser worden geblokkeerd;
• u de ijisdispenser Niet vaak gebruikt, ijsblokjes in de bak aan elkaan vriezen en het dispensermechanisme blokkeren.

Haal de ijsbak uit en schud om de ijsblokjes los te make, of om schoon te makezoals hierboven ward uitgelegd. Gebruik nooit een ijspriem of een vergelijkbaar scherp voorwerp om ijs te breken. Hierdoor kunt u de ijsbak en het dispensermechanisme beschaden.

Belangrijk

Draai Niet aan de spiraal in de bak, wanner u de ijsbak uithaalt. De spiraal moet in lijn blijven met het aandrijfmechanisme, wanner de bak wordt teruggeplaatst. Indien u toch ongewild de spiraal verplaatst, brengt u deleze met kwartdraaien opnieuw in lijn, zodat de ijsbak goed kan worden geplaatst.

Vervanging van de filters

Plaatsing van de filters

Uw koel-/vrieskast is uitergerust met afzonderlijke water- en luchtfiltering. De waterfilter filter alle drinkwater voor de dispenser en het water voor de ijssproductie. De luchtfilter verwijdert geurtjes en onzuiverheden uit het koelgedeelte.

Waterfilter

De waterfilter bevindt zich bovenaan het koelgedeelte, naast het paneel voor elektronische regeling. In het vorige hoofdstuk van deze handleding vindt u nadere informatie over het tijdstep voor verwang van de filter.

Luchtfilter (bepaalde modellen)

De luchtfilter bevindt zich in dechterhoek boven in het koelgedeelte. In het vorige hoofdstuk van deze handleiding vindt u nadere informatie over het tijdstip voor verranging van de filter.

Vervanging van de luchtfilter

In gewone omstandigheden dient u de luchtfilter om de zes maanden te verwangen voor optimale filtering van geurtjes in de koelkast. Afhankelijk van de soorten en hoeveelheden levensmiddelen die u gewoonlijk in uw koelkast bewaart, kan dezeperiode anders zichn. Vervanging van de luchtfilter:

1 Druk op het plastic bellenlipje aan de zijkant van de ombouw rond de luchtfilter. De scharmierende onderste helft valt open.

2 Haal de oude filter uit en gooi weg.
3 Haal de neue filter uit de verpakking en plaats deze in descharmierende onderste helft van de ombouw.
4 Druk de scharnierende onderste helft omhoog, zatat het lipje in gesloten positie klikt.
5 Houd de knop Filterreset op het elektronisch regelpaneel gedurende 3 seconden ingedrukt. De status is opnieuw ingesteld zodia het lampje Filter OK brandt.
6 Houd de knop Filterreset opniewg gedurende 3 seconden ingedrukt om het filterstatussystem uit te schaken.

N.B.

Het elektronische bediereningspaneel bovenaan het koelgedeeltte heeft regelknoppen voor bewaking van de status van de luchtfilter. In het vorige hoofdstuk vindt umeer informatie over deze regelknoppen.

Vervanging van de waterfilter

In gewone omstandigheden dient u de waterfilter om de zes tot negen maanden te verrangen om de kwaliteit van het water zo goed möglich te houden. Het lampje Filterstatus op het bedieningspaneel van de dispenser waarschuwt u om de filter te verrangen, nadat 1514 liter water door het system is gestroomd. Vervang de filter alvorens de

koel-/vrieskast opnieuw te installereren, wannear u, bijvoorbeeld vanwege een verhuizing, deze gedurende een langereperiode Niet hebt gebruikt.

Meer info over uw geavanceerde waterfilter

De ijs- en waterfilter zijn getest en geattesteerd door NSF International, de in de Verenigde Staten erkende keuringsorganisatie zonder winstgevend doel voor de openbare gezondheid. Het filtersystem is getest en geattsteerd volgens de

ANSI/NSF-normen 42 en 53. Op het informatieblad over werkinq en resultaten dat met uw product is geleverd, vindt u gedetailleerde specificaties.

Dit systeem mag nicht worden gebrukt met microbiologisch onveilig water of met water van onbekende kwaliteit, zonder het grondig te hebben ontsmet voor- of nadat het door het filteringsystem stroomt.

Vervanging van de waterfilter:

U hoeffd de watertoevoer Niet af te sluiten om de filter te verrangen. Houd een doek klaar omkleine hoeveelheden water tijdens de verranging van de filter af te drogen. Onderaan de ombouw van de filter zitten twee afwateringsgaatjes. U要去aarom alle voedsel van de bovenste legplank verwijderen.

1 Plaats de schakelaar voor de ijismachine op uit (op pagina 10 vindt umeer informatie over het uitschaken van de ijismachine).
2 Druk op de knop om de filter vrij te make n rechts van het filtrerelement.

3 Schuif het oude filtrelementrecht vooruit uit de ombouw en gooigweg.
4 Haal het neue filterelement uit de verpakking en schuif voorzichtig in de filterombouw tot aan de klikverbinding achteraan de ombouw.

5 Druk hard totdat het waterelement vast klikt. Indien het filterelement goed zit, za de voorkant in lijn liggen met de knop om de filter vrij te makeen.
6 Plaats de schakelaar voor de ijismachine op aan (zie pagina 119 voormeer informatie over het inschakenen van de ijismachine).
7 Druk een glas gegen de waterdispenser en contrôleer op lekkage in de filterombouw. Gesputter en gepruttel verwij het systeme de lucht ut het dispensersysteme driift, zich Niet ongewoon.
8 Nadat u een glas water hebt gezuld, blijt u het systeme gedurende ongeveer drie minuten spoelen.
9 Houd de knop Filterreset op het regelpaneel van de ij-s-en waterdispenser gedurende 3 seconden ingedrukt. Het lampje knippert rood, oranje en groen om aan te duiden dat de filterstatus opnieuw is ingesteld.

N.B.

De O-ringen op een neue waterfilter zijn gesmeerd. Verwijder dit smeermiddel Niet, zodate de ringen voor een goede dichting konnen zorgen.

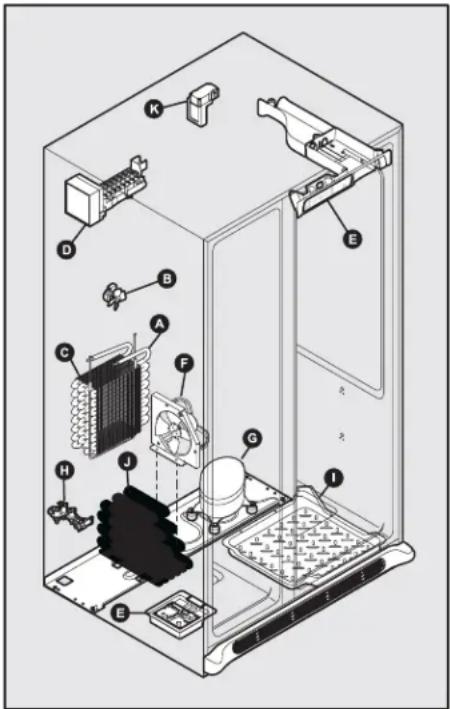

Betekenis van eventuele geluiden

Wellicht zult u in uw nuiewe, zeer efficiente koel-/vrieskast geluiden horen waarmee u Niet bent vertrouwd. Deze geluiden wijzen meestal op een goede werkig van uw koel-/vrieskast. Bepaalde vloeren, muren en keukenkasten verhevigen deze geluiden.

De onderstaande lijst is een lijst van de belangrijkste componenten in uw koel-/vrieskast en de geluiden die ze können make:

A Verdamper

De koeling door de verdamper kan een kokend of klaterend geluid gezven.

B Verdampingsventilator

Mogelijk hoor u het geluid van de lucht die door de verdampingsventilator doorheen de koelkast worden gedwonden.

C Ontdooier

Tijdens ontdooicyli kan het water dat op de verwarmer drupt, een fluitend of sissend geluid geven. Na het ontdooien kut u een ploffend geluid horen.

Belangrijk

Tijdens een automatische ontvriescylclus zult u gewoonlijk een rode gloed zien in de ventilatie achteraan het vriesgedeelte.

D Automatische ijsmachine

Tijdens de ijssproductie zult u de ijsblokjes in de ijsbak horen vallen.

E Kouderegeling en automatische ontdooiregeling

Deze onderdelen können een knappend of klikkend geluid geben wanner het koelsysteme worden in- en uitgeschakeld.

F Condensatieventilator

Mogelijk hoogt u het geluid van de lucht die door de condensor wordt gedwonden.

G Compressor

De moderne, zeer efficiente compressoren werken veel sneller dan in het verleden. De compressor kan een hoog zoem- of pulserend geluid gezven.

H Waterkraan

De klep geeft een zoemend geluid telkens als de kraan worden geopend om de ijsmachine te vullen.

Afvoerschaal (niet verwijderbaar)

U kuntijdens een ontdooicyclus water in de afvoerschaal horen druppelen.

J Condensor

De luchtdoorvoer kankleine geluidengeven.

K Demper met motor

De demper kan een Licht zoemend geluid gebenijdens de werkking.

N.B.

Energie-efficient schuim in uw koelkast is geen gezonde isolatie.

Onderhoud en reiniging

Bescherming van uw investering

Door uw koelkast schoon te honden worden het uiterlijk bewaard en ontstaan er geen geurtjes. Veeg onmiddelijk gemorste levensmiddelen schoon en reinig de vries- en koelgedeelten ten minste tweemaal per一年多. Neem de volgende voorzorgsmaatregelen tijdens het schoonmaken:

• Gebruik nooit en op geen enkel oppervlak metalen sponsjes, schuurborstels, schurende reinigingsmiddelen of sterke alkalische oplossingen.
  Was de verwijderbare onderdelen Niet in de vaatwasmachine.
• Trek altijd de stekker uit het stopcontact alvorens u begint schoon te make.

N.B.

Wanneer u de temperatuur instelt om de koeling uit te schakelen, blijft er stroom staan op de lampjes en de elektrische componenten totdat u de stekker uit het stopcontact trekt.

• Verwijder kleeflabels handmatig. Gebruik geen scheermesjes of andere scherpe voorwerpen die krassen hunnen latent op het oppervlak van uw toestel.
• Verwijder hetplaatje met het serienummer Niet.

Opgelet

• Trek de koel-/vrieskast recht vooruit uit om te verplaatsen. Uw vloer kan worden beschadigd, wanner u de koel-/vrieskastBeen en weerverschuift. Let goed op dat u de koel-/vrieskast Niet uit de loodgieterij trekt.
  Vochtige voorwerpen kleven op koude metalen oppervlakken. Raak geen gekoelde oppervlakken met natte of vouchtige handen aan.

Belangrijk

Draineer de watertoevoer helemaal, indien u de koelkast in vriestemperatuur opstaat of verhuist. Indien u dit Niet doet, kan er waterlekkage ontstaan wanner u de koelkast opnieuw in gebruik neemt. Neem contact op met de onderhoudsdienst om dit te doeon.

Tips voor onderhoud en reiniging

Onderdeel	Reinigungsmiddelen	Tips en voorzorgsmaatregelen
Binnen in de koel-/vries-kast en in de deuren	Water en zeep Zuiveringszout en water	Gebruik 2 soeplepels zuiveringszout in 1 l nauw water. Wring overtollig water uit de spons of doek alvorens u rond een regelknop, lamp of een ander elektrisch onderdeel schoonmaakt.
Pakking in de deuren	Water en zeep	Wrijf de pakking met een schone, zachte doek af.
Laden en bakjes	Water en zeep	Reinig kanalen in laden met een zachte doek.Was de verwijderbare onderdelen (bakjes, laden etc.) nicht in de vaatwasmachine.
Glazen legplanken	Water en zeep Glasreinigungsmiddel Zachte sprays	Laat het glas tot kamertemperatureuor opwarmen alvorens in lauw water te dompelen.
Rooster onderaan	Water en zeep Zachte sprays Bevestiging met stofzuiger	Verwijder het stof vooraan derooster met een stofzuiger.Verwijder de rooster onderaan (zie de installmentatie-instructies).Stofzuig de achterkant en wrijf af met een doek of spons gedrenkt in zoepsop. Spoel af en droog.

Onderdeel

Reinigingsmiddelen

Tips en Voorzorgsmaatregelen

Buitenkant en

Water en zeep
- Een nicht-schurend reinigingsmittel voor glas

• Gebruik geen sterke reinigingsmiddelen, ammoniak of alcohol om de hendels te reinigen.
• Gebruik een zachte doek om gladde hendels schoon te make.
• Gebruik geen droge doek om gladde hendels schoon te make.

Buitenkant en hendels (modellen in roestvrij staal)

Water en zeep
Ammoniak
Reinigungsmiddelen voor roestvrij staal

• Reinig de roestvrij stalen voorzijde en hendels met Niet-schurend zoepwater en een zachté keukendoek. Spoel af met schoon water en wrij schoon met een zachté doek.
• Verwijder hardnekkige plekken met in een ammoniak gedrenkte papieren handdoek en spelaf. Gebruik nicht-schurrende reinigismiddelen voor roestvrij staal. Zij zijn verkrijgbaar in de meeste doe-het-zelfzaken of de belangrijkste grootwarenhuizen. Volg allijd de instructies van de fabrikant.

N.B. Altijd in de richting van de draad reinigen, vegen en afdrogen om krassen te voorkomen.

• Was de rest van de kast met warm water en een zacht vloeijaar reinigingsmiddel. Spoel goed af en droog met een schone, zachte doeik.

Vervanging van de lampen

In het koel- en het vriesgedeelte van uw koel-/vrieskast zitten lampjes die nu en dan zullen要去en worden verrangen. Rond sommige lampjes is een bedekking geplaatst die u moet verwijden alvorens de lampjes worden verrangen. Gebruik algid lampjes voor huishoudapparatuur.

Opgelet

Draag handschoenen wanner u de lampjes verwangt om snijwonden te voorkomen.

Vervanging van de lampjes:

1 Trek de stekker van de koel-/vrieskast uit het stopcontact.
2 Draag handschoenen ter bescherming gegen eventueel gebroken glas.
3 Vervang de bedekking rond de lamp, indien nodig.
4 Schroef los en verrang het lampje door een special voor huishoudapparatuur bestemd lampje van hetzelfde type en met bezelfde stroomsterkte (gewoonlijk 40 watt).
5 Plaats de eventuele bedekking rond de lamp terug.
6 Steek de stekker van de koel-/vrieskast in het stopcontact.
