Producttype	Keukenkap
Merk	Leisure
Model	H 100 K
Breedte	100 mm
Diepte	495 mm
Hoogte (verstelbaar)	755 - 1100 mm
Netto gewicht	14,5 kg
Elektrische voeding	220 - 240 V, 50-60 Hz
Motorvermogen	250 W
Afzuigvermogen (max)	650 m³/h
Aantal snelheden	3 (mechanisch)
Verlichting	2 x 1,5 W LED
Luchtuitlaat diameter	120 - 150 mm
Bedieningstype	Mechanische knoppen
Gebruiksmodi	Afvoer naar buiten of recirculatie
Vetfilter	Metaal, wasbaar (elke 2 maanden)
Koolstoffilter	Vervangbaar (minimaal elke 4 maanden)
Minimale afstand boven het fornuis	65 cm
Isolatieklasse	Klasse II
Kleur	Zwart
Meegeleverde accessoires	Telescopische verbindingen, bevestigingsschroeven

Veelgestelde vragen - H 100 K LEISURE

Hoe installeer ik de afzuigkap H 100 K?

De installatie moet worden uitgevoerd door een gekwalificeerd persoon. Boor de gaten volgens de aangegeven maten (Fig.2 van de handleiding), bevestig de afzuigkap aan de muur met de juiste schroeven voor het muurtype. Zorg voor een afstand van minimaal 65 cm tussen het laagste punt van de afzuigkap en de kookplaat. Zorg ervoor dat het stopcontact na installatie bereikbaar is.

Wat is het verschil tussen de afvoer- en recirculatiestand?

In de afvoerstand wordt de lucht via een kanaal naar buiten afgevoerd. In de recirculatiestand wordt de lucht gefilterd door een koolstoffilter en vervolgens de kamer ingeblazen. Voor recirculatie zijn extra koolstoffilters nodig (niet meegeleverd).

Hoe vaak moet ik de vetfilters reinigen?

De vetfilters moeten elke 2 maanden met de hand worden gewassen met een neutraal afwasmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Na meerdere wasbeurten kan de kleur veranderen, maar dit heeft geen invloed op hun effectiviteit.

Wanneer moet het koolstoffilter worden vervangen?

Het niet-herbruikbare koolstoffilter moet minimaal elke 4 maanden worden vervangen. De wasbare filters (indien meegeleverd) moeten elke 2 maanden worden gewassen en elke 3 jaar of bij beschadiging worden vervangen.

Hoe vervang ik de LED-lampen?

Het vervangen van de LED-lampen mag alleen door een gespecialiseerde technicus worden uitgevoerd. Raak de lampen niet aan met blote handen. Raadpleeg Fig.7 van de handleiding.

Wat te doen als de afzuigkap niet meer werkt of niet wordt ingeschakeld?

Controleer eerst of de afzuigkap goed is aangesloten en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien. Probeer het apparaat niet zelf te repareren.

Wat is het maximale afzuigvermogen?

Het maximale afzuigvermogen is 650 m³/h, met een motor van 250 W. De afzuigkap heeft 3 snelheden om de afzuiging aan te passen aan het kookproces.

Kan ik de afzuigkap continu gebruiken voor de verlichting?

De verlichting van de afzuigkap is alleen bedoeld voor gebruik tijdens het koken. Langdurig gebruik verkort de levensduur van de LED-lampen.

Is het mogelijk om de diameter van het afvoerkanaal te verkleinen?

Het wordt afgeraden om een reductiestuk te gebruiken, omdat dit de prestaties van het product vermindert en het geluidsniveau verhoogt. Gebruik een slang met dezelfde diameter als de uitlaatopening (120-150 mm).

Wat zijn de essentiële veiligheidsvoorschriften?

Laat nooit voedsel onder de afzuigkap flamberen, houd frituren in de gaten en schakel de stroom uit voor onderhoud. Zorg voor voldoende ventilatie als de afzuigkap tegelijkertijd met gasapparaten wordt gebruikt.

GEBRUIKSAANWIJZING H 100 K LEISURE

Lees eerst deze gebruikershandleiding!

Besteklant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haaltuit uw product, dat vervaardig is met de modernste technologie van hoge kwaliteit. Lees waarom deze gebruikershandleiding en andere bijgeleverde documenten volledig en zorgvuldig door voordat u het product gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. Verschillen:tussen modellen worden in de handleiding geidentificerd.

Uitleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

Waarschuwing voor gevaarlijke situatuies met betrekking tot leven en eigendom.

Dit product is vervaardigd met de{niewste technologie onder milieuvriendelijke omstandigheden.

1 Kenmerken 34-36

2 Aanbevelingen en suggesties 37-38

Algemeen. 37

Veiligheidsvoorschriften 37

Voordat u het model op het elektriciteitsnet aansluit 37

3 Installatie instructies 38-39

Elektrische aansluiting 38

Bevestigang aan de muur 39

Bevestiging van de decoratieve telescoopverbindingen 39

Filterversie 39

4 Gebruik en onderhoud 40

Vervanging van de LED-lampen 41

Kontroller mekaniske zich de symbolen hieronder weergegeben 41

1 Kenmerken

	H 110 KH	110 X H 100	OK H 100 X	90 K H 90 X
Breedte	495 mm	495 mm	495 mm	495 mm	495 mm	495 mm
Diepte 108 mm 108 mm 100 mm	mm 100 mm	mm 100 mm	90 mm 90 mm
Hoogte	755-1100
Stroomvoltage 220 - 240 V, 50-60 Hz
Bediening	3 posities
Zuigkracht	650 m³/h
Motorvermogen	250 W
Lampvermogen	2 x 1,5 W LED
Diameter luchtu-itlaatpijp	120-150 mm
Netto gewicht	15 kg	15 kg	14.5 kg	14.5 kg	13 kg	13 kg
Bruto gewicht	17,5 kg	17,5 kg	17 kg	17 kg	15.5 kg	15.5 kg
Kleur	Zwart	Inox	Zwart	Inox	Zwart	Inox

1 Kenmerken

Fig.4
Fig.5

1 Kenmerken

Fig.7

2 Aanbevelingen en suggesties

Algemeen

Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installmentie, gebruik en onderhoud. Bewaar de handleiding om die later te konnen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht maar buiten - Fig.1B) en voor filtering (recirculatie van de lucht binnen - Fig.1A) of met externe motor (Fig.1C).

Veiligheidsvoorschriften

• Opletten indien tegelijkkortijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten要去 u zich honden aan de geldende voorschriften die van toepassing� in uw land.

Voordat u het model op het elektric-iteitsnet aansluit:

• Controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

DVerbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kuren huishoudelijkke apparaten gevaarlijk sein.

• Probeer nicht om de filters te controleren verwijl de afzuigkap werkt.
• Raak de lampen en de zones vlak bij nicht aan als de verlichting lang aan is of kort daarna.
• Het is verboden om eten met open vlam te bereiden onder de kap.
• Voorkom open vlammen, denen zich schadelijk voor de filters en brandgevaarlijk.
• Controller voortdurend gebakken waren om te voorkomen dat hete olie vlam vat.
• Voor elke willekeurige onderhoudsbeurt要去 men de elektrische energia aftschakelen.
• Dit apparaat is nicht bestemd voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
• Controller dat kinderen nicht met het apparaat spelen.
• Als de afzuigkap tegelijk met andere apparaten worden gezebuilt die gas of andere brandstoffen verbranden,要去 het vertrek goed worden geventileerd.
• Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

2 Aanbevelingen en suggesties

Het symbol op het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet moet worden behandeld als normal huisvuil, maar dat het moet worden ingeleverd bij een spe

cial verzamelpunt voor het recylen van elektrische en elektronische apparatuur. De afvalverwijdering moetplaatsvinden in het respect van de gemeentelijkne normen.

Voor meer informatie over het onderhoud en het recyclen van dit product kut u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

3 Installatie instructies

• De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.
• Gebruik beschermende handschoenen alvorens met de montagewerkzaamhedente beginnen.

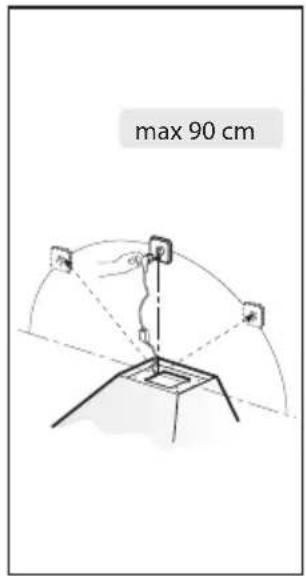

Elektrische aansluiting:

• Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden. De stekker要去 na de installmentie van het apparaat gemakkelijk toegankelijk+zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten要去 3mm 着眼 en de schakelaar要去 gedimensioneerd着眼 voor de belasting en voldoen aan de van kracht zijnde normen.

• De aansluiting op het elektriciteitsnet要去 als volgt uitgevoerd worden:

BRUIN = L lijn

BLAUW = N neutral.

• Dlndien het gebruikte fornuis electrisch, op gas of met inductie werkkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedragen. Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warmer lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden. Voordat u verder staat met de montage dient u, om het apparaat makkelijker te konnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.5).

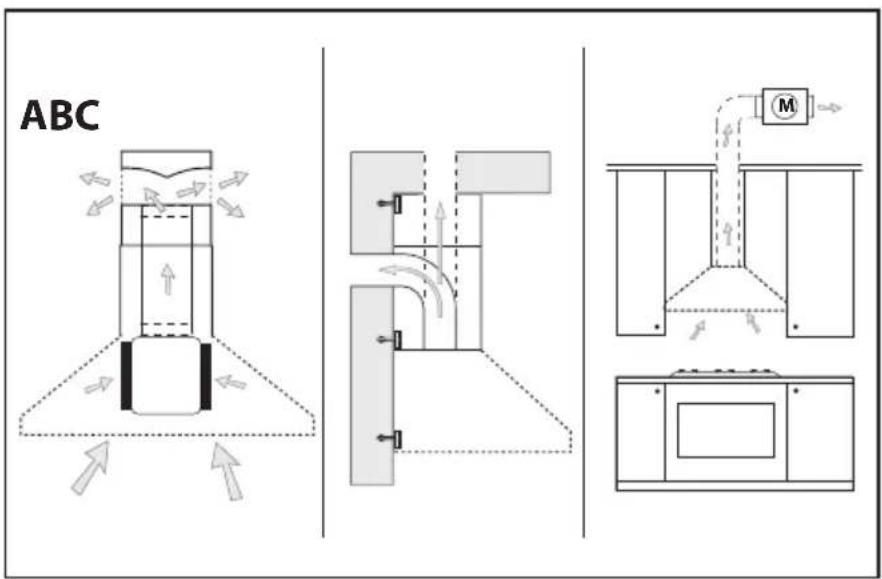

• Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doen toenemen.

3 Installatie instructies

• Indien uw apparaat ontworpen is voor het gebruik in woningen die voorzien zich met een gecentraliseerd afzuigssystem dan voert u onderstaande handelingen UIT:

• De schakelaar regelt de opening en de sluiting van een klep via een thermo-elektrisch system. Door de schakelaar op ON te zetten gaat de klep na een minuut open met een rotatie van 90^ zodate de verruilde lucht afgezogen kan worden. Zet u de schakelaar op OFF dan.gaat de klep na 100 seconden dicht.

Bevestiging aan de muur:

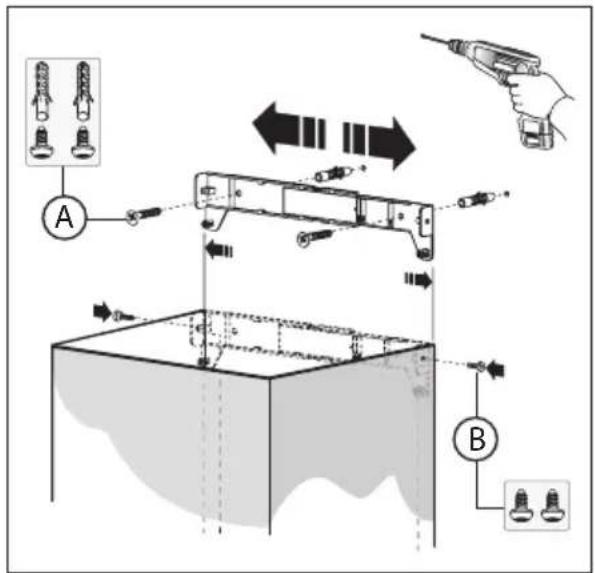

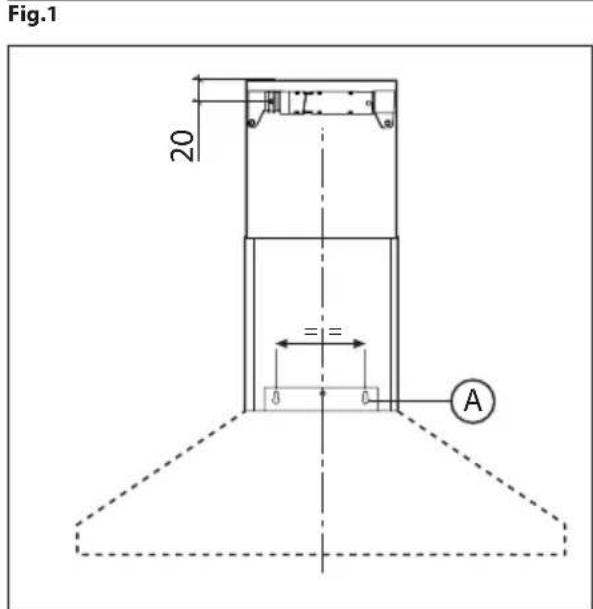

Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb.2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.4). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mocht den schroeven en de pluggen bij het product geleverd zich, dan dient u te controeren of ze geschikt zich voor het type muur waaraan de kap bevestigd worden.

Bevestiging van de decoratieve telescoopverbindungen:

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Indien de afzuigversie of de versie met externe motor geinstalleerd要去 worden, dan maakt u een gat voor de luchtafvoer. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb.2.

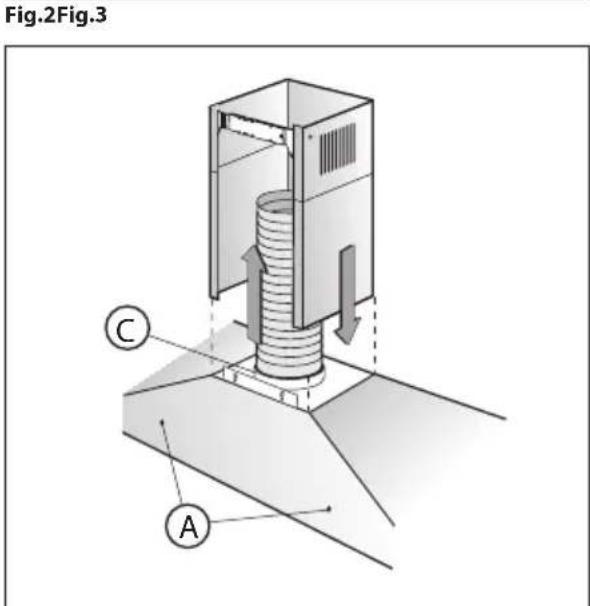

Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.4). Plaats het bovenste verbindingsstuk in het onderste Enplaats het op de behuizing. Trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3). Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

Filterversie:

Installer de kap en de twee verbindingsstukken zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dien u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen. De filters要去en op de afzuiggroep aangebracht worden, aan de binnenkant van de kap, enaarop gecentreerd worden door ze 90 graden te draaien tot ze vastklikken (Afb.6).

4 Gebruik en onderhoud

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuteen aan te latent nadat het eten bereid is, voor een optimale luchtverversing. De goede werkinq van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder要去 men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

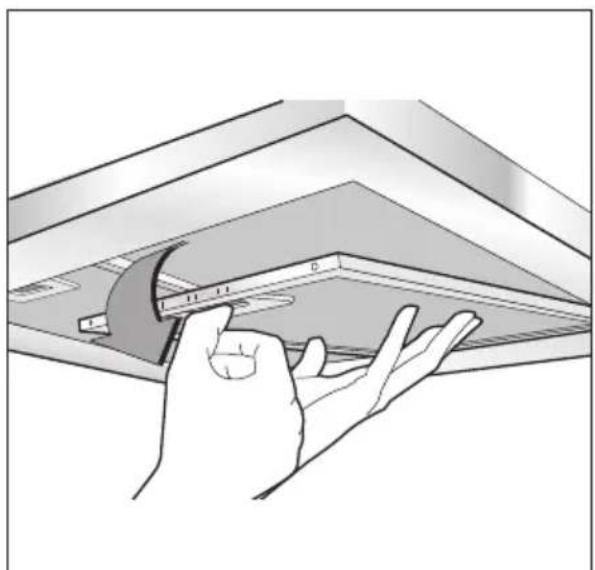

• De vetfilter heeft als doel de vetdeeltjes die in de lucht hangen gegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaaldeijd, afhankelijk van het gebruik van het apparaat.

• Om brandgevaar te voorkomen,要去 de vetfilters hoogstensijdere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die nicht schuren ofwel in de vaatwasser op lage temperatuur met korte cycli.

• Na enkele wasbeurten können er kleurveränderingen optreden. Ditfeit geeft u geenrecht op een klacht voor eventuele verranging.

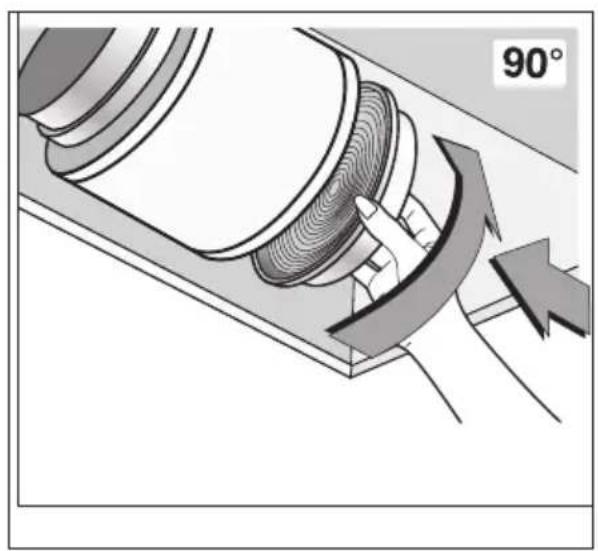

• De actieve koolstoffilters dieren om de lucht te zuiveren die in het milieu wordenuitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen.

• De actieve koolstoffilters die nicht regenereerbaar zijn,要去en hoogstens{ieder 4 maanden worden verrangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter worden uitgevoerd.

• De regenererbare actieve koolstoffilters要去en met de hand worden gewassen met neutrale detergenten die nicht schuren, of in de vaatwasser bij een maximumtemperatuur van 65^ (de wascyclus要去 gebeuren zonder vaat).

Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en LAST het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100^ . Om de werkung van de regenererbare koolstofffilter officierte houden, moet deze handeling iedere 2 maanden worden herhaald. Ze要去en worden verrangen na hoogstens 3aar ofwel wonneer het matrasje beschadigd geraakt is.

• Het is belangrijk dat de vetfilters en de regenererbare actieve koolstoffilters goed droog+zijn vooraleer ze opnieuw te monteren.
  Maak de kap zowel van binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaak-middelen die nicht schuren.
• De verlichtingsinstallatie is ontworpen voor het gebruikijdens het koken en Niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting verminder gevoelig de gemiddelde levensduur van de lampen.
• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

Het Niet naleven van de waarschu-wingen voor schoonmaak van de kap en de verranging en schoon-maak van de filters brengt brandgevaar met zich mee. Het is waarom aangeraden om zich te honden aan de voorgestelde instructies.

4 Gebruik en onderhoud

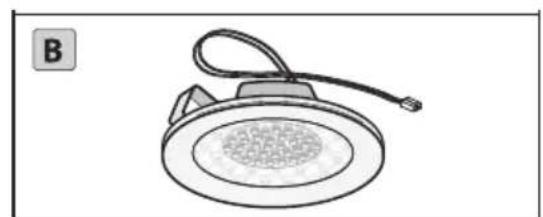

Vervanging van de LED-lampen (Afb.7B):

Als de versie van het apparatusat met LED-lampen is, dan is voor de verrangingaarvan de tussenkomst van een gespeciali seerd technicus nodig.

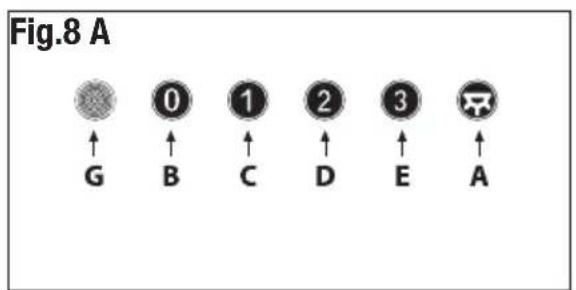

Kontroller mekaniske (Afb.8.A) zijnde symbolen hieronder weergege-

ven:

A = Knop LICT
B = Knop UIT
C = Knop EERSTE SNELHEID
D = Knop TWEDW DERDE SNELHEID
E = Knop DERDE SNELHEID
G = Controleampje WERKENDE MOTOR.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UHT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
