BEDIENUNGSANLEITUNG H 100 K LEISURE

Bitte lessen Sie zunachst diese Bedienungsanleitung!

Sehr geehrte Kunden,

Vielen Dank, dass Sie sich für ein Beko-Produkt entschieden haben. Wir hoffen, dass Sie optimale Ergebnisse mit ihrer Produkt erzielen, das unter Einsatz hochqualitiver und neuester Technologie hergestellt wurde.itte lessen Sie daher vor Inbetriebnahme des Produktes zunachst sorgfältig die gesamte Bedienungsanleitung und alle mitgelieferten Dokumente und bewahren these zum künftigen Nachschlagen auf. Falls Sie das Produkt an demand Anderen übergeben, handigen Sieitte auch die Bedienungsanleitung aus. Befolgen Sie alle Warnungen und Informationen in der Bedienungsanleitung.

Denken Sie daran, dass diese Bedienungsanleitung auch für verschiedene andere Modèle gilt. Unterschiede zwischen den Modellen werden in der Bedienungsanleitung kenntlich gemacht.

Erläuterungen der Symbole

In der gesamten Bedienungsanleitung werden folgende Symbole verwendet:

Warning vor gefährlichen

Situationen, die (lebensbedrohliche)

Verletzungen und Sachschäden ver

ursachen konnen.

Dieses Produkt wurde unter Einsatz neuester Technologie unter umweltfreundlichen Bedingungen hergestellt.

1 Technische Angaben ihres Gerätes 24-26

2 Wichtige Sicherheitswarnings 27-28

Allgemeines 27

Sicherheitshinweise 27

Vor Anschluss des Modells an das Stromnetz .27

3 Installationsanleitung 28-29

Elektrischer Anschluss 28

Befestigung an der Wand 29

Befestigung der teleskopischen, schmückenden Anschlussstücke. 29

Filtrationsversion 29

4 Benutzung und Wartung 30-31

Auswechseln der LED-Lampen 31

Bedienung der Beleuchtung die

SimboLbezeichnungensind folgend

wiederergegeben. 31

1 Technische Angaben ihres Gerätes

	H 110 K H	110 X H 100		K H 100 X	90 K H 90 X
Breite	495 mm	495 mm	495 mm	495 mm	495 mm	495 mm	495 mm
Tiefe 108 mm 108 mm 100 mm	mm 100 mm	100 mm 90 mm 90 mm
Höhe	755-1100
Versorgungss-pannung	220 - 240 V, 50-60 Hz
Steuerung	Mit 3 Stufen
Saugleistung	650 m³/h
Motorleistung	250 W
Lampenleistung	2 x 1,5 W LED
Durchmesser Abluftrohr	120-150 mm
Nettogewicht	15 kg	15 kg	14.5 kg	14.5 kg	13 kg	13 kg
Bruttogewicht	17,5 kg	17,5 kg	17 kg	17 kg	15.5 kg	15.5 kg
Farbe	Schwarz	Inox	Schwarz	Inox	Schwarz	Inox

1 Technische Angaben ihres Gerätes

Fig.4
Fig.5

1 Technische Angaben ihres Gerätes

Fig.7

2 Wichtige Sicherheitswarnings

Allgemeines

These Anleitungmente aufmerksam durchlesen, das sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit außerem Motor (Abb.1C) entworfen.

Sicherheitshinweise

Vorsicht ist geboten, wenn gleichzeitige Abzugs Haube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugs Haube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen,müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissem, ob Spannung und Stromstarke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drahte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

Elektrogeräte können unter gewissen Umständen gefährlich sein!

• Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
  Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
• Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
• Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
• Beim Frittieren sind die Speisen ständig zu kon-trollieren, um eine Entzündung von überhitztem Öl zu verhindern.
• Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
• Das Gerät sollte nicht von kleinen Kindern oder Personen benutzt werden, welche Beaufsichtigung benötigen.
• Kleine Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerätspiel.
• Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder Brennstoff betriebenen Geräten gleichzeitig verwendet wird.
• Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführrt wird.

2 Wichtige Sicherheitswarningsungen

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte damit, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass these Produkt nicht wie normaler Hausmüll behandelt werden darf,

sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sieitte das Alt gerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Handler, bei dem Sie das Gerät erworben haben.

3 Installationsanleitung

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden.
• Vor der Ausführung der Montagearbeiten Schutzhandchuhe anlagen.

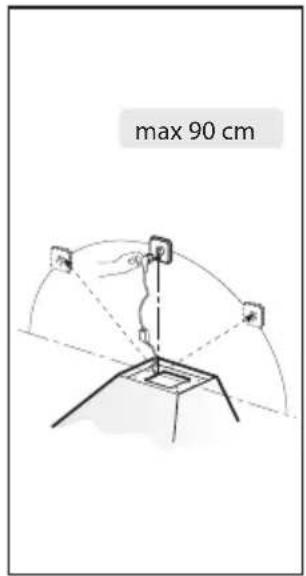

Elektrischer Anschluss:

Die Kuchenhaube gehört zur Geräteklasse II, daß muss keine der Leitungen geerdet werden. Der Stecker muss nach der Montagedes Geräts leicht zugänglich sein. Soltte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen.
- Der Anschluss an das Stromnetz ist folgendermaßen durchzuführren:
BRAUN = L Leitung
BLAU = N Nullleiter.
- Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Koch Vorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluft Rohr der Kuchenhaube an ein Rohr angeschlüssen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fett Filter entfern, damit sich das Gerät leichter handhaben{lsst (Abb.5).

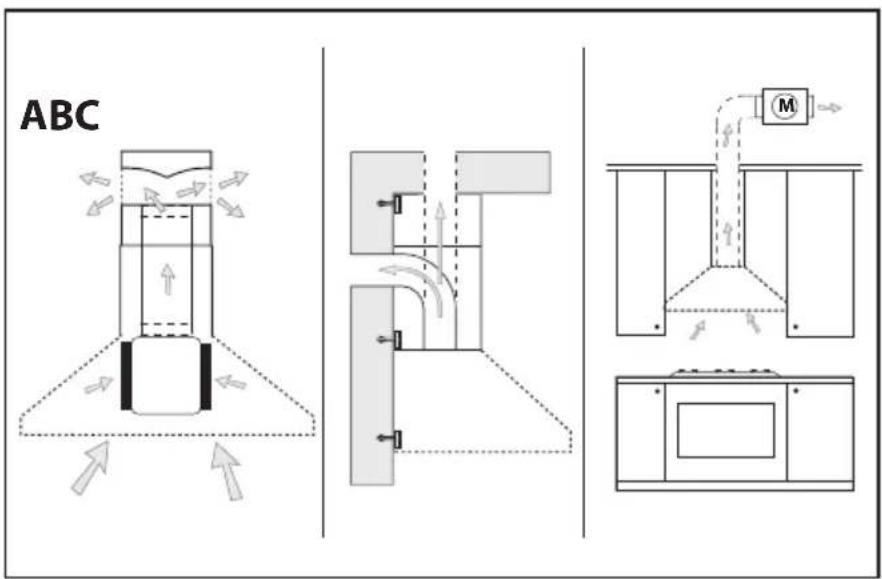

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.
• Es empfeihlt sich der Einsatz eines Lufttablelungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

3 Installationsanleitung

• Ist Ihr Gerät für Wohnbereiche mit Zentralsaugesystem vorgesehen, wie folgt vorgehen:

• Der Schalter steuert über eine thermoelektrische Vorrichtung die Öffnung und Schliebung eines Ventils. Wird der Schalter auf ON gestellt, öffnet sich nach einer Minute das Ventil mit einer 90^ Drehung, wodurch die verbrauchte Luft angesaugt wird. Wird der Schalter auf OFF gestellt, schliebt sich nach 100 Sekunden das Ventil wieder.

Befestigung an der Wand:

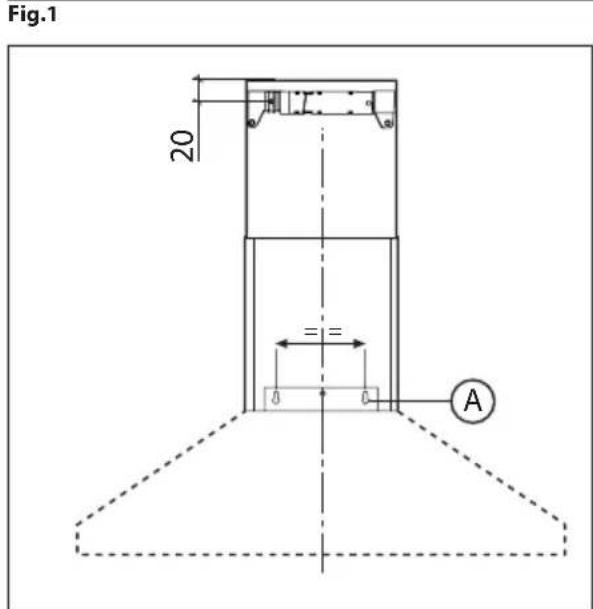

Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränen ausrichten. Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen. Für die verschiedene Montagen der Mauer typ (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, dass sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

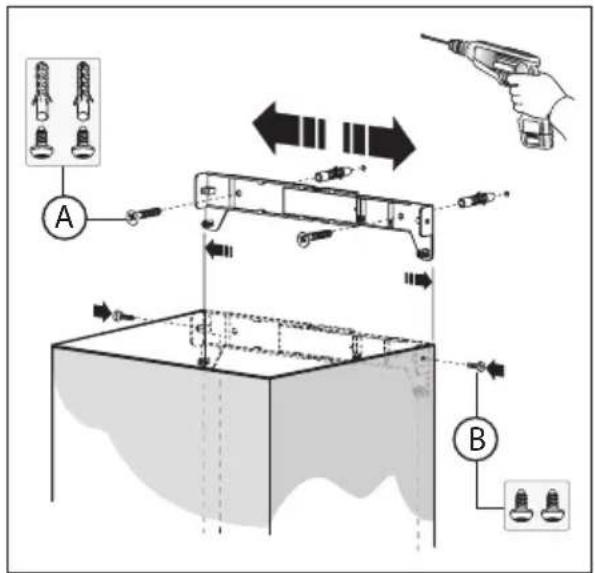

Befestigung der teleskopischen, schmückenden Anschlussstücke:

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlussstücks verlagen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußem Motor zu installieren ist, das Luftaus-trittslochVBoreiten.Die Breite des Haltebugels des oberen Anschlussstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, dass er mit der Abzugshaube ausgerichtet ist und die in Abb.2 angegebene Entfernung von der Decke einhalten.Mittels eines Anschlussrohres den Flansch C mit dem Luftaus-trittsloch verbinden (Abb.4).

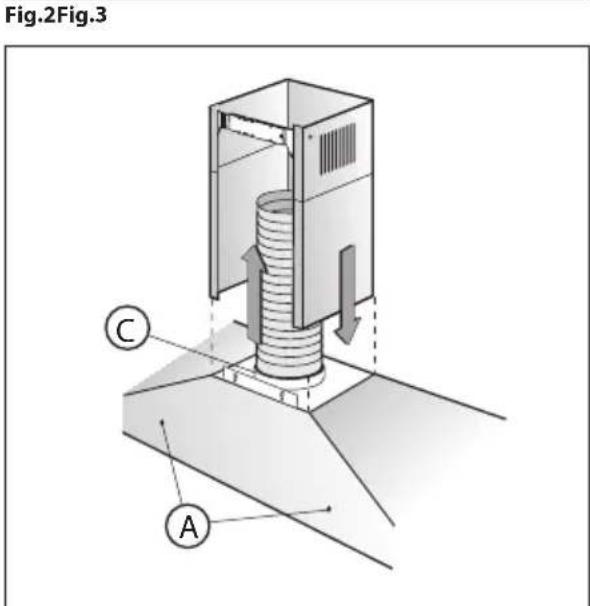

Das obere Anschlussrück in das untere Anschlußstuck stecken und auf den Aufbau legen Das obere Anschlußstuck bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen. Zur Verwendung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

Filtrationsversion:

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegenden Anweisungen Bezugnehmen. Werde das Kit nicht mitgeliefert, beim Handler als Zubehör bestehen. Die Filter mussen am Ansaugaggregat angebracht werden, das sich im Innern der Haube befindet, wobei sie nach ihr ausgerichtet werden und um 90 Grad bis zur Auslösung der Sperrung gedreht werden müssen (Abb.6).

4 Benutzung und Wartung

• Es wird empfohlen, die Dunstabzugshaubeschon vor Kochbeginn der Speisen einsuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohle Filters.

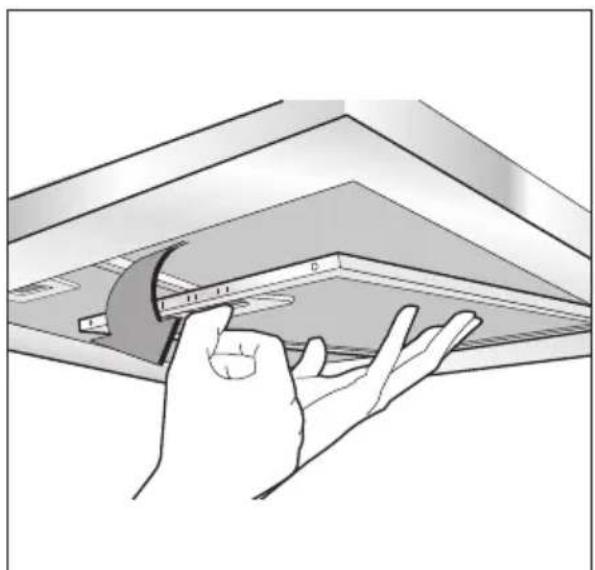

• Der Antifett-Filter hat die Aufgabe, die in der Luft schwebenden Fettpartikel zu fangen, davon kann er in entsprechenden Zeitspannen verstopfen, je nach Gebrauch des Geräts.
• Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibtihn in die Spülmaschine bei niedriger Temperatur und kurzem Zyklus.
• Nach der Reinigung kann die Farbe etwas verändert sein. Diese Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.

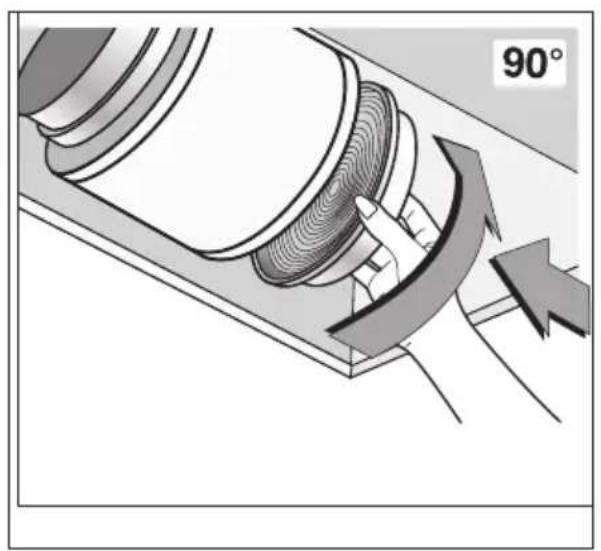

  Die Aktivkohlefilter dieren dazu, die Luft, die in die Umgebung zusückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen.
  Die nicht regenerbaren Aktivkohlefilter mussen mindestens alle 4 Monate ausgewechselt werden. Die Sattigung der Aktivkohle hangt davon ab, wie oft das Gerät benutzt wird, vom Gar typ und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.
  Die regeneribaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibtihn in die Spulmaschine bei einer

Temperatur, die 65^ nicht überschreiben darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das überschüssige Wasser entfernen ohne den Filter damit zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100^ trockenen. Um den regeneribaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jeges Mal, wenn das Vlies beschädigt ist.

• Vor der Montage des Antifett-Filters und des regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.
  Die Haube muss*häufig sowohl Innen als auch Außen gereinigt werden;azo verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.
• Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine langere Beleuchtung der Umgebung im Allgemeinen. Wird die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Glühbirne erheblich verringgert.
  Wenn das Gerät mit einer serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden.

Das Nichteinhalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgefahr. Es wird davon empfohlen, die hier gegebenen Ratschlage zu befolgen.

4 Benutzung und Wartung

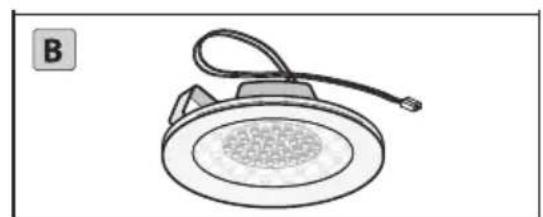

Auswechseln der LED-Lampen (Abb.7):

Wenn die Geräteversion eine LED Lampe vorsieht, muss diese von einem spezialisiertem Techniker ausgewechselt werden

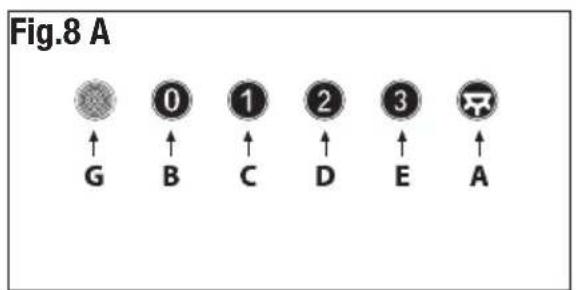

Bedienung der Beleuchtung (Abb.8.A.) die SimboLbezeichnungensind folgend wiedergegeben:

A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
G = MOTORKONTROLLEUCHTE.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUfuHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
