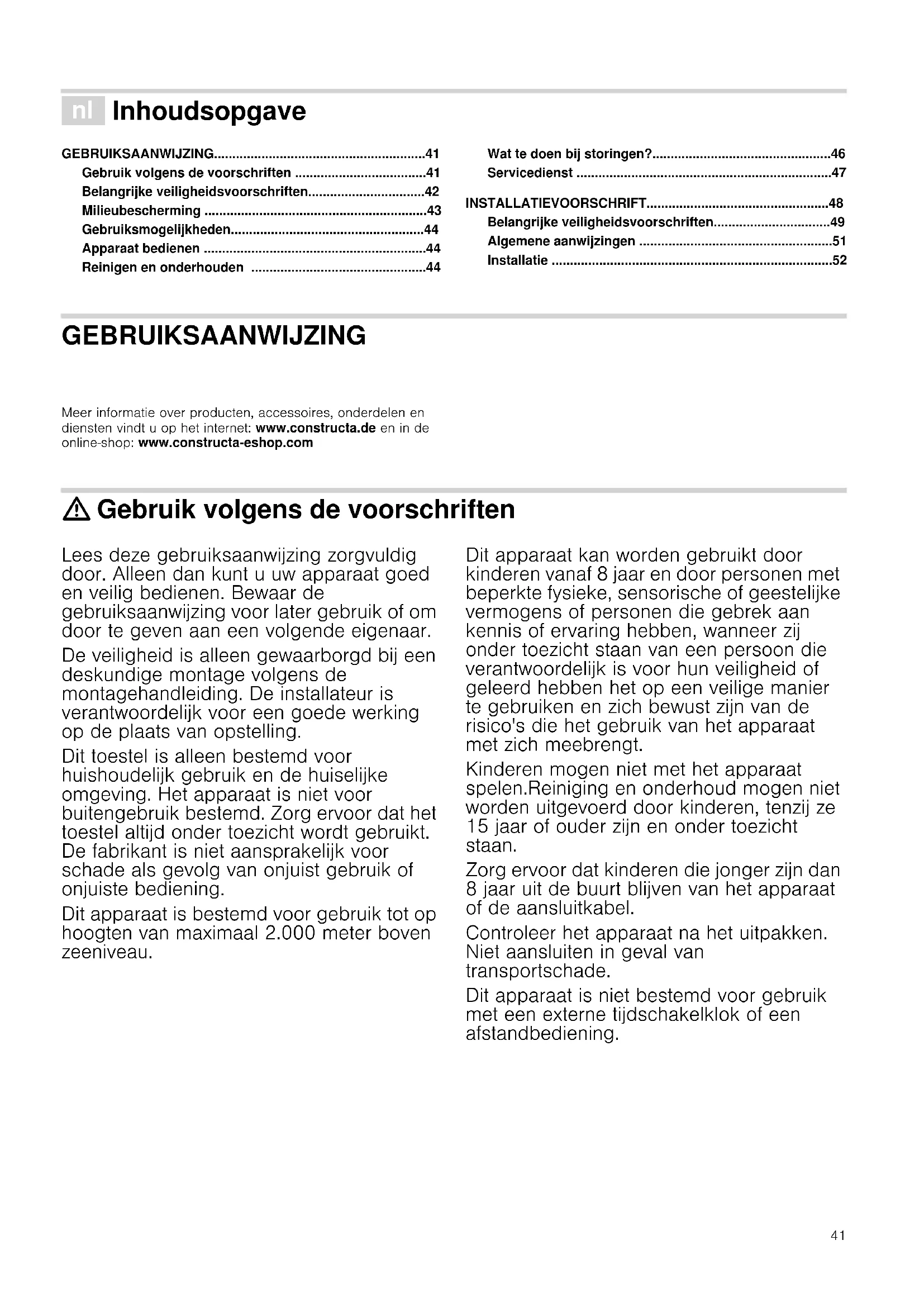

GEBRUIKSAANWIJZING CD626650 CONSTRUCTA

GEBRUKSAANWIJZING. 41
Gebruik volgens de voorschriften 41
Belangrijkeveiligheidsvoorschriften. 42
Milieubescherming 43
Gebruiksmogelijkheden 44
Apparaat bedieren 44
Reinigen en onderhoden 44

Wate doen bij storingen? 46
Servicedienst 47

INSTALLATIEVOORSCHRIFT 48

Belangrijkeveiligheidsvoorschriften. 49
Algemene aanwijzingen 51
Installatie 52

GEBRUIKSAANWIJZING

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com

Gebruik volgens de voorschriften

Lees deze gelebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gelebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenteur is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezurecht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wonneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust�n van de risico's die het gebruik van het apparaat met zich meebrengt.

Kinderen mogen nicht met het apparaat spelen.Reiniging en onderhoud mogen nicht worden uitgevoerd door kinderen, tenzij ze 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruitdebuurtblijvenvanhetapparaat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Belangrijke veiligheidsvoorschriften

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoerplaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassenuit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom altijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculation wordt gebrukt, is een onbeperkt gebruik möglichk.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.
• De vetafzettingen in het vetfilter+kunnen ontbranden. In de buurt van het apparaat nooit werkden met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, Niet verwijderbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijk verstikken.
• Wanner er gas-kookzones insgeschakeld waar geen kookgerei op staat, worden erijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanner er kookgerei op staat.
  Bij gewelijkijdig gezebruik van meerere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuteu gezeliktijdig op de hoogste vlam gezebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Op het apparaat geplaatste voorwerpen konnen vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1). Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingenogens uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
• Binnendringend vocht kan een schokveroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kookt alsid in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen alkijd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installeren (1^ verloop).

Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementenplaatsen of hieraan ophangen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijdenen van alle apparaatonderdelen.

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer=kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficien Werkt en weinig geluid geeft.
Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoeft de afzuigkap Nieteer te worden gebruikt, schakel hem dan uit.
Schakel de verlichting uit wanner deze nicht longer nodig is.
- Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensysteme aan de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of in de online-shop.

Apparaat bedienen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Aanwijzing: Schakel de afzugkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeit. Zo worden de keukendamp het efectiefst verwijderd.

Bedieningspaneel

123

Toelichting

1 Ventilatiestand Aan / Uit
2 Ventilatiestand Aan / Uit
3 Ventilatiestand Aan / Uit

Licht Aan/Uit

Ventilator installen

Inschakelen

Toets 1, 2 of 3 indrukken.

Aanwijzig:

Als er Meerdere toetsen ingedrukt zich, is.altijd de hoogste van de gekozen ventilatiestanden actief.

Uitschakelen

Alle geactiveerde ventilatiestanden afzonderlijk uitschakelen.Hiervoor op de toets 3,2 en/of 1 drukken.

Verlichting

U kurz de verlichting onafhankelijk van de ventilatie in- en uitschakelen.

Druk op de toets.

Reinigen en onderhouden

Verbrandingsgevaar!

Het apparatusaat wordt heet tijdens de bereiding. Laat het voor de reniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Schoonmaakmiddelen

Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijderen van alle apparaatonderdelen.

• geen scherpe of schurende reinigingsmiddelen, bijv. schuurpoeder of schuurmiddel,
• geen sterk alcoholhoudende reinigingsmiddelen,

• geen harde schuur- of schoonmaaksporsjes,

• geen hagedrukkreinigers of stoomreinigers,

• geen kalkoplossende schoonmaakmiddelen,
• geen agressieve universele schoonmaakmiddelen,
  geen ovenspray.

Aanwijzing: Nieuwe vaatdoekjes voor gebruik grondiguitwassen.

Aanwijzing: Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm zeepsop:
	Met een schoonmaakdoekje reinigen en met een zachte doeck nadrogen.
	Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting.
	Bij de serviceddienst of in specialzakenঀen speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar.Het schoon-maakmiddel heel dun opbrengen met een zachte doeck.
Gelakte oppervlakken	Warm zeepsop:
	Met een vochtig schoonmaakdoekje rei-nigen en met een zachte doeck nadro-gen.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Warm zeepsop:
	Met een zachte doeck schoonmaken.
Glas Glasreiniger:
	Met een zachte doeck schoonmaken.
	Geen schraper gebruiken.
Bedieningselementen	Warm zeepsop:
	Met een vochtig schoonmaakdoekje rei-nigen en met een zachte doeck nadro-gen.
	Gevaar van een elektrische schok door-dat er vocht kan binnendringen.
	Risico van beschadiging van de elektrónica doordat er vocht kan binnendrin-gen. Bedieningselementen nooit reinigen met een natte doeck.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

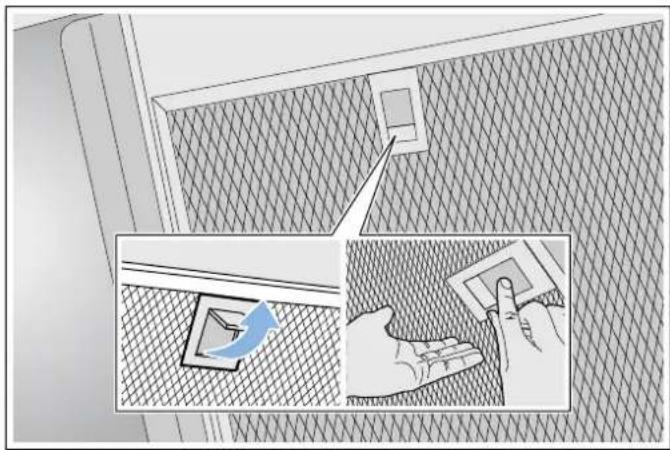

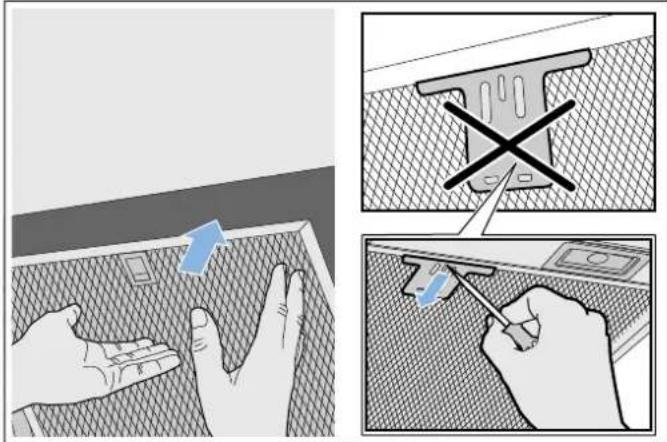

Metalen vetfilter demonteren

1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daarbij de metalen vetfilter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.

Aanwijzingen

Op de bodem van de metalen vetfilter kan zich vet verzamelen.
Metalen vetfilterrecht houden,om te voorkomen dat er vet vanaf druipt.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglich dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Risico van brand!

De vetafzettingen in het vetfilter hunnen ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.

Aanwijzingen

Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Wij adviseren om de vetfilters een keer in de twee maanden te reinigen.
Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.
U kunt de metalen vetfilters met de hand schoonmake of in de vaatwasmachine.

Met de hand:

Aanwijzing: Bij hardnekig vuil kunt u een special vetoplosmiddel gelebruiken. Dit kan worden besteld via de online-shop.

Laat de metalen vetfilters weken in warm zeepsop.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed UIT.
Laat de metalen vetfilters afduipen op een goed absorberende een ondergrond.

In de afwasmachine:

Aanwijzing: Bij reiniging in de afwasmachine konnen lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters.

Gebruik een gangbaar vaatwasmiddel.
- Sterk verzadigde metalen vetfilters er nicht samen met serviesgoed in doen.
Plaats de metalen vetfilters los in de vaatwasmachine. De metalen vetfilters Niet inklemmen.
Bij de temperatuurinstelling maximaal 50^ kiezen.

Metalen vetfilter monteren

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligkeitshandschoenen dragen.

Aanwijzing: Alle toegankelijke behuizingsonderdelen schoonmaken.

1. Metalen vetfilter inbrengen en vergrendelen. Daar bij dient u de metalen vetfilter met de andere hand te ondersteunen.

Aanwijzing: Let op de juiste positie van de metalen vetfilter.

1. Als de metalen vetfilter Niet correct is ingebracht, de vergrendeling openen en de metalen vetfilter correct inbrengen.

Wat te doen bij storingen?

Vaak kunt u storingen gemakkelijk zich verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werknetiet	De stekker isniet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonder-breking	Controler of andere keu-kenapparaten functioneren
	Zekerigdefect	Controler in de meterkastof de zekerigving voor hettoestel in orde is
De verlichtungfunctioneertniet.	De LED-lampenijken defect.	Neem contact op met deservicedienst.
De toetsverlich-ing fungio-neert Niet.	De besturing-seenheid isdefect.	Neem contact op met de servicedienst.

LED-lampen

Defecte LED-lampen mogen alleen worden verrangen door de fabrikant, zich klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep 1).Niet langer dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Servicedienst

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diest kunnen zich. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de serviceddienst invullen.

E-nr. FD-nr.

ServicedienstO

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgeevens in alle landen vindt u in de biigesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244080

B 070 222 145

Vertrouv op de compétie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Toebehoren

(niet in de leveringsomvang inbegrepen)

Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er+kunnen speciale toebehoren worden vermeld die Niet van toepassing zichn voor uw apparaat.

Aanwijzing: Neem het installmentievoorschrift voor de toebehoren in acht.

Accessoires Bestelnummer

Starterset voor gebruik met circulatielucht	CZ51DXU0X0
Wisselfilter voor starterset	CZ51DXA0X0
CleanAir circulatieluchtmodule	CZ5270X0
Wisselfilter voor CleanAir luchtcirculatiemo- dule (niet regenereerbaar)	CZ5170X1
Wisselfilter voor CleanAir luchtcirculatiemo- dule (regenereerbaar)	CZ50XXP0X0

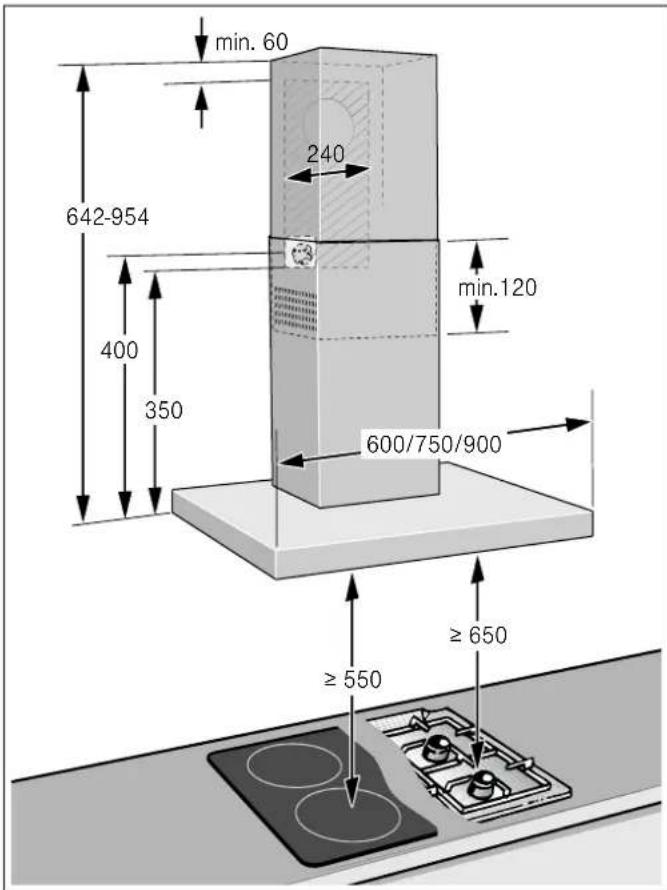

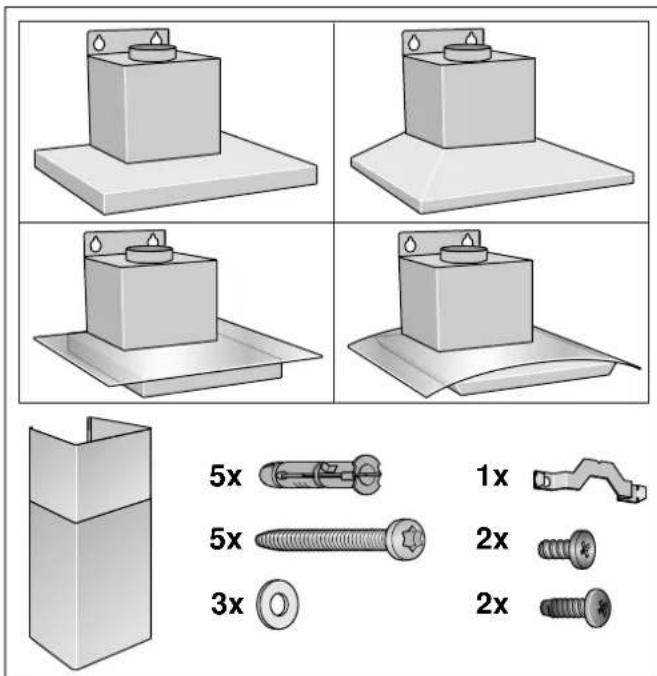

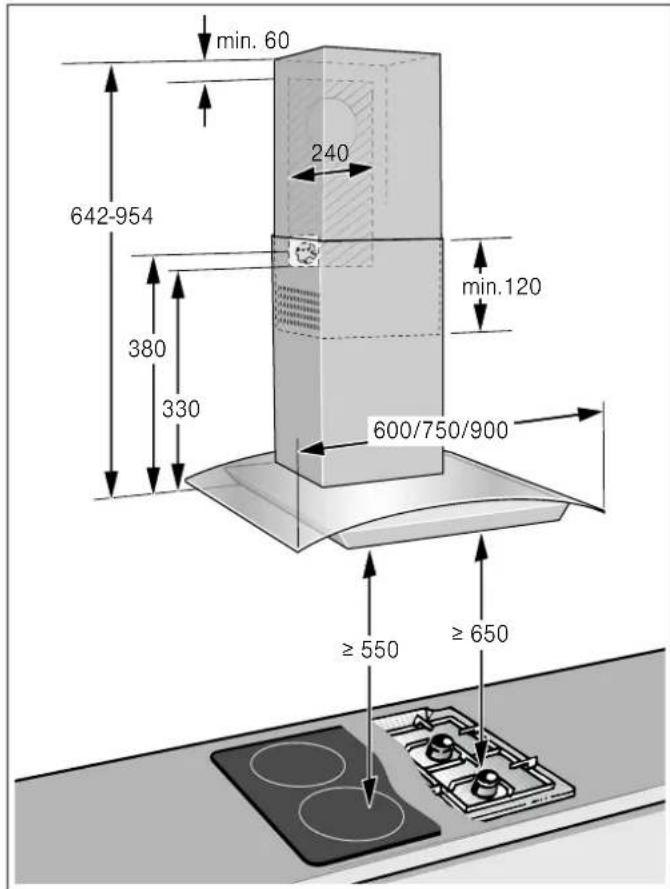

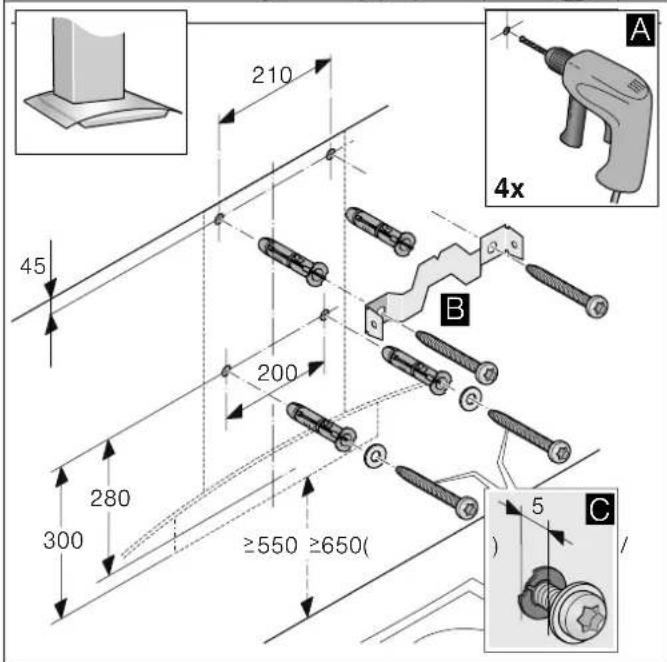

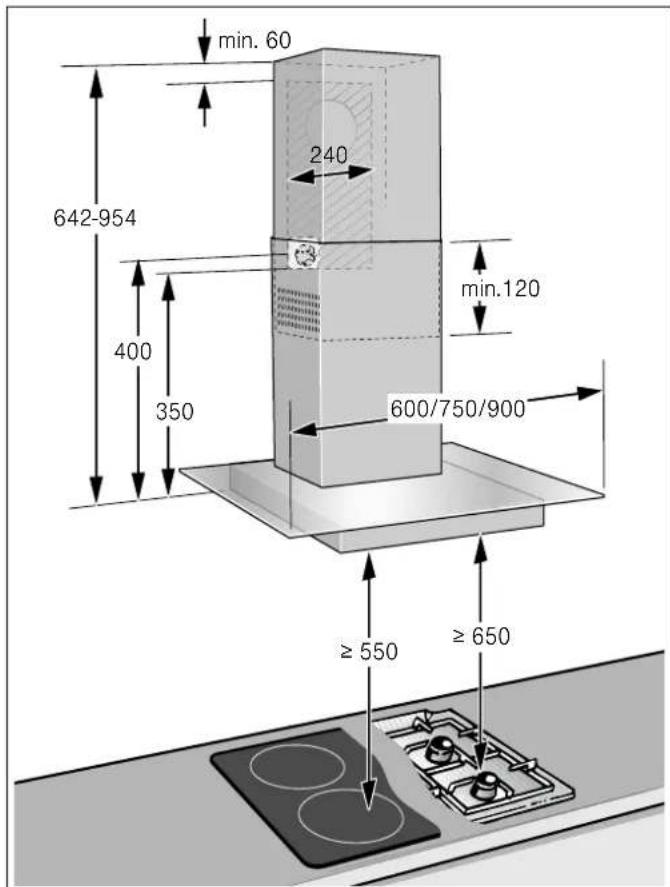

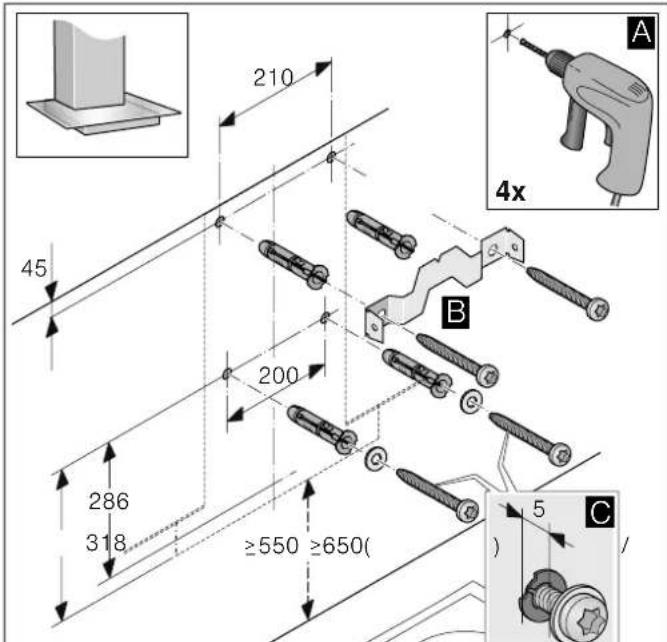

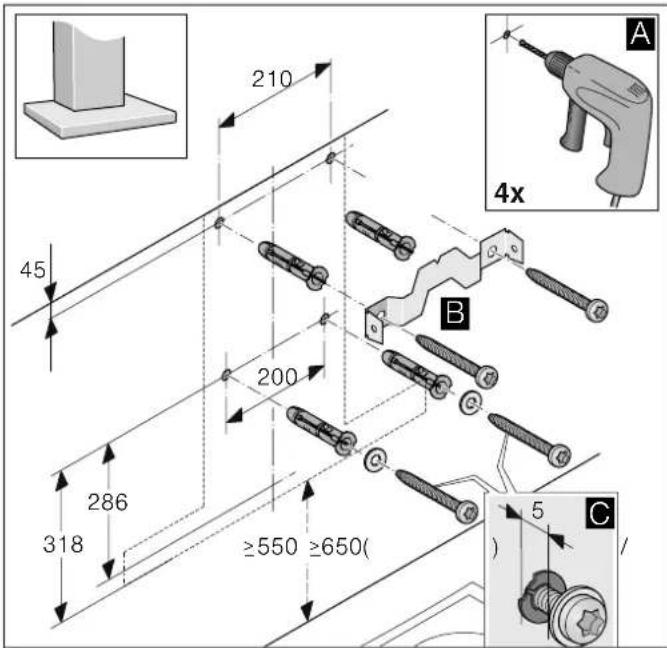

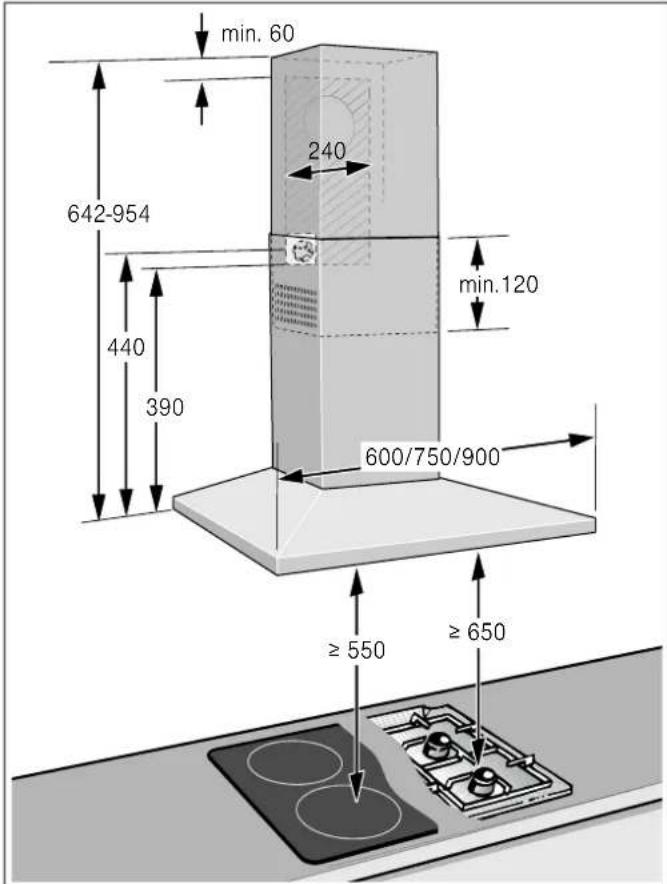

INSTALLATIEVOORSCHRIFT

• Dit apparatus wordt aan de wand vastgemaakt.
  Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hier bij geleverde installmentehandelieiding in acht te nemen.
• De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadigingijdens de installmentie.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geeven aan een volgende eigenaar.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

De veiligkeit is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

De oppervlakken van het apparatusaat zich gevoelig. Voorkom beschadigingijdens de installmentie.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Om warmteophoping te voorkomen dienen de voorgeschreven veilige afstanden te worden aangehouden. Houd u aan de aanwijzingen voor uw kookapparaat. Wanner gas- en elektrische kookapparaten samen worden gebruikt, geldt de grootste aangegeven afstand.
• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.

Ten aanzien van de afvoerlucht dienen de overheids- en wettelijkke voorschriften (zoals lokale bouwverordeningen) in ache te worden genomen.

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftig. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht waar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoor toestemming te worden verzregen van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan deruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom algijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uw huis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Risico van letsel!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Is het toestel Niet maar behoren bevestigd, dan kan het�n beneden vallen. Alle bevestigingschroeven moeten vast en veilig worden gemonteerd.
• Het toestel is zwaar. Er zijn twee Personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.
  Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en kuren leiden tot functiestoringen. Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.

Gevaar van een elektrische schok!

• Bepaalde onderdelen in het toestel können scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.
• Het apparaat要去 elk gewenst moment van de stroom kutnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd. Wanner de stekker na de inbouw Niet meer toegankelijk is,要去 de geinstalleerde elektrische installmente volgens de opbouwvoorschriften in defasen worden voorzien van een separator. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Flschakelaar) in de stroomkring maar het apparaat te installereren.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk.
Reparaties en de verranging van beschadigde aansluitleidingen mogenuitsuitend worden uitgevoerd door technici dieলige erderdood de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Algemene aanwijzingen

Wand controlleren

De wand要去vlak en loodrecht zijn en voldoende draagvermogen hebben.
- De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
- De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, pereus beton, proton-stenen)要去 bevestigingsmiddelen worden gebruikt die waaroor geschikt zich.
Het max. gewicht van de afzuiigkap bedraagt 40 kg.

Elektrische aansluiting

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

De vereiste aansluitgegevens staan op het typeplaatje aan de bovenkant van het apparaat.

Lenght van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

! Gevaar voor een elektrische schok!

Het apparaat要去 elk gewenst moment van de stroom hunnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd. Wanner de stekker na de inbouw Niet meer toegankelijk is,要去 de geinstallerde elektrische installmente volgens de opbouwvoorschriften in de fasen worden voorzien van een separator. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring aan het apparaat te installereren.

Installatie

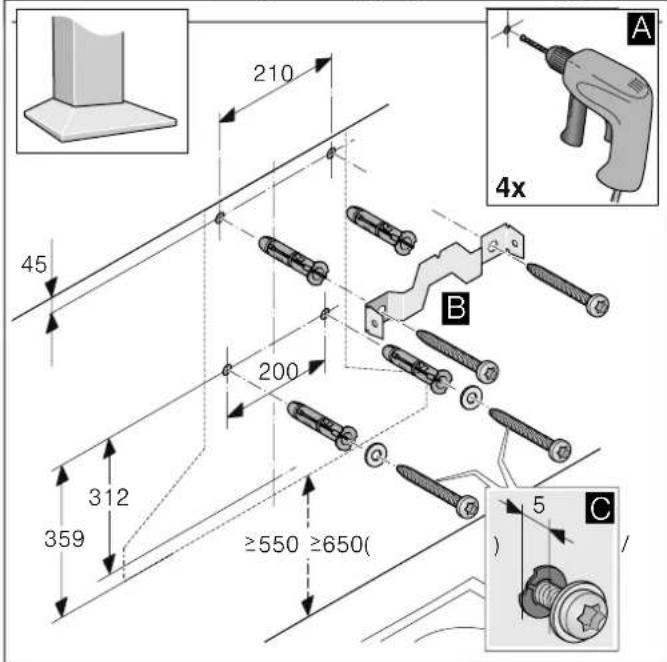

Installatie voorbereiden

Attentie!

Zorg ervoor dat zich in het gebied van de openingsen geen stroom-, gas- of waterleidingen bevinden.

Attentie!

Afhankelijk van de constructie dienen de boorgaten verschillend te worden gespositioneerd. Neem voor de montagede constructie van de afzuigkap in acht.

1. Vanaf de boven- tot de onderkant van de afzuigkap een loodrechte middellijin op de muur tekenen.
2. Posities voor de schroeven en de omtrek van het bevestigingsgebied aftekenen.
3. Gaten met 8mm en boordiepte 80mm boren en de pluggen hier helemaal indrukken. A
4. De bevestigingshaak voor het afdekpaneel van de schouwkap vastschroeven. B
   5.2 bevestigingschroeven met onderlegringen tot ca.5mm indraaien.

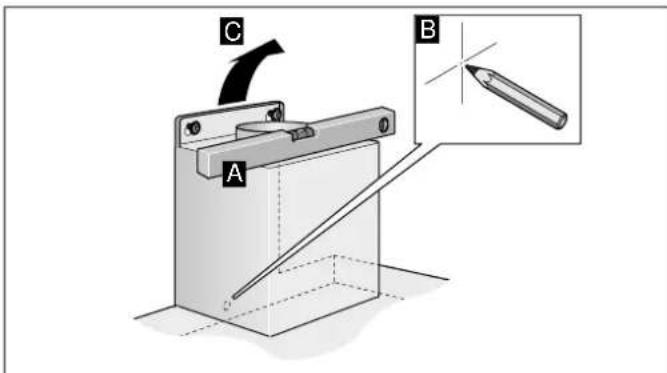

Installatie

1. Apparaat ophangen en uitlijnen. A
2. De opening voor de borgschoef aftekenen. B
   3.Toestel weerafnemen.

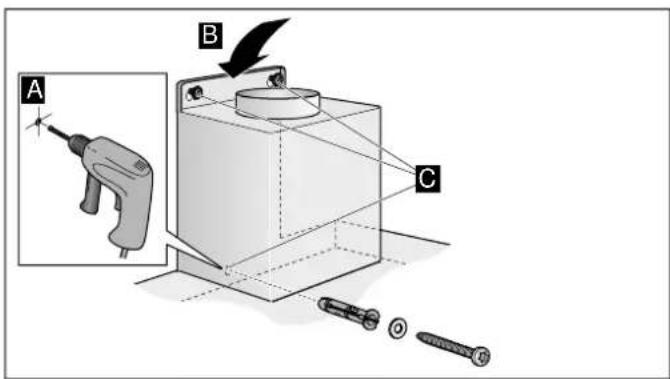

Installatie van het toestel voltooien

1. Het gat voor de borgschoef 8mm en boordiepte 80mm boren en de plug er geheel in steken. A
2. Beschermfolie eerst van de achterkant van het apparaat trekken en na de montage volledig verwijdersen.
3. Apparaat ophangen. B
4. Borgschoef - met onderlegring - indraaien en alle schroeven stevig aantrekken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zijn aan de bebuizing staat de fabrikant van het apparaat Niet garant.

U verwkrijgt de Beste werking van het apparaat door het op een korte,rechtelijkige afvoerbuis met een zo groot möglichke diameter aan te sluiten.
Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameters kleiner dan 150~mm wordt het optimale luchtafvoervermogen Niet bereikt en is het ventilatiegeluid harder.
- De buizen of de slangen die voor de luchtafvoer worden gezruikt, dienen van een nicht brandhaar materiaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150 mm, in elk geval van minstens 120 mm.

Vlakke buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vlakke buizen mogen geen scherpe ombuigingen hebben.
- Gebruik bij een afwijkende buisdiameter een aufdicht strip.

Apparaat aansluiten

Afvoerluchtverbindingmake

Aanwijzing: Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

1. Afvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Verbinding met de afvoerluchtopening maken.
3. Verbindingspunten goed aufdichten.

Stroom aansluiten

1. Netstekker in het geaarde stopcontact steken.
2. Als een vaste aansluiting noodzakelijk is, de aanwijzingen in het hoofdstuk Elektrische aansluiting opvolgen.

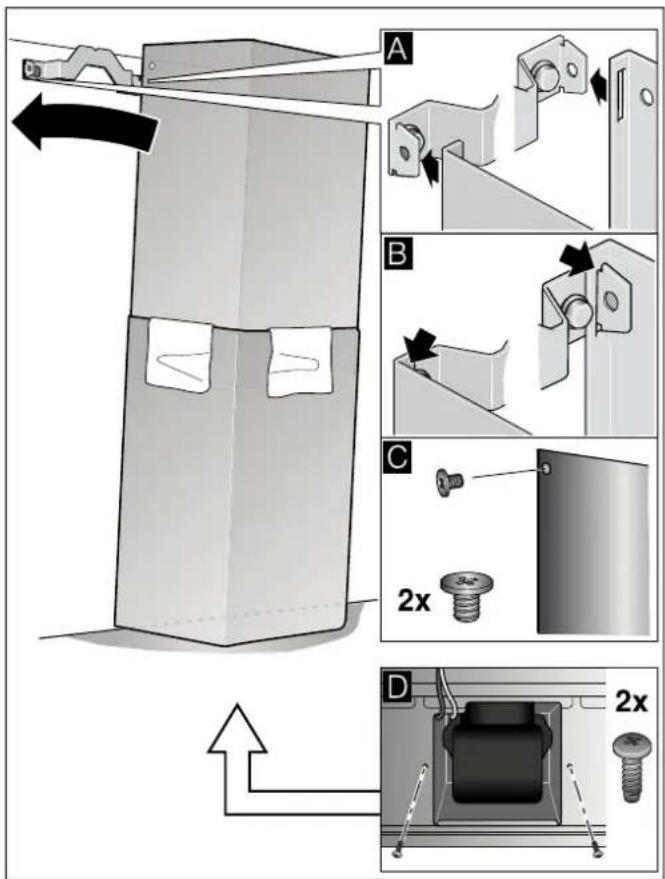

Schoorsteenafschemming monteren

Risico van letsell!

Bepaalde onderdelen in het toestel konnen scherpe randen hebben. Veiligheidshandschoenen dragen.

1. Afdekpanelen van elkaar losmaken.
   Daartoe het plakband verwijderen
2. Beschermfolie van beiden schoorsteenafschemmistukken trekken.
3. Schoorsteenafschemstukken in elkaar schuiven.

Aanwijzingen

• Om krassen te vermijden papier over de randen van het buitenste schoorsteenafschemstuk leggen.
  Sleuven van het binnenste schoorsteenafschemstuk wijzen aanonderen.

• Schoorsteenafschemstukken op het apparaatplaatsen.

• Binnenste schoorsteenafschemstuk waar boven schuiven en links en rechts aan de bevestigingshoek vastmaken. A
• Schoorsteenafschemstuk omlaag drukken tot het vastklikt.
• Schoorsteenafschemstuk met twee schroeven bevestigen op de bevestigingshoek. C
• Buitenste schoorsteenafschemstuk met twee schroeven van andereen aan het apparaat bevestigen.

9001271682
