Producttype	Verlichte personenwagen
Merk	Märklin
Model	58043
Minimale boogstraal	1 020 mm
Minimale hartafstand tussen twee parallelle sporen	149 mm
Koppelsysteem	Korte trekkoppeling, compatibel met Märklin klauwkoppeling
Meegeleverde koppelingen	Verwisselbare speciale schroefkoppelingen (voor vitrine)
Verlichting	LED-verlichting, laag stroomverbruik
Digitale werking	Schakelbaar via functiedecoder (niet meegeleverd)
Conventionele werking	Verlichting werkt voornamelijk bij hoge snelheid
Stroomvoorziening	Via de rails, alle assen worden gebruikt
Aanpassing verlichtingsprint	Voorbereid voor decoder, scheiding van stroombanen
Compatibiliteit	Geschikt voor Digital Märklin Delta, voorzichtig met module 72441/72442
Onderhoud	Reinigen met een zachte, droge doek, geen agressieve producten gebruiken
Veiligheid	Niet aanbevolen voor kinderen onder 14 jaar vanwege kleine onderdelen
Garantie	Vervalt bij gebruik van niet-Märklin koppelingen

Veelgestelde vragen - 58043 Märklin

Hoe installeer ik de functiedecoder in de wagon?

Verwijder het dak met aanzienlijke kracht. Scheid de stroombanen op de verlichtingsprint. Installeer de decoder volgens de aangegeven aansluitingen (1 tot 8). Raadpleeg de handleiding van de decoder voor de codering.

Kan ik deze wagon op een conventioneel spoor (gelijk- of wisselstroom) gebruiken?

Ja, de verlichting werkt in conventionele modus, maar vooral wanneer de locomotief op hoge snelheid rijdt. Bij lage snelheid kan de verlichting zwak zijn.

Welke soorten koppelingen worden meegeleverd met model 58043?

Er worden twee soorten koppelingen meegeleverd: een korte trekkoppeling voor normaal gebruik, en speciale schroefkoppelingen voor een betere vitrinepresentatie. Deze laatste zijn niet ontworpen voor gebruik op het spoor.

Hoe scheid ik de verlichting van de compartimenten in digitale modus?

De verlichtingsprint is voorbereid voor een functiedecoder. De uitgangen f1 tot f4 maken het mogelijk om de verlichting van de linker/rechter gangen en linker/rechter compartimenten afzonderlijk te schakelen. Voor halve wagons (restaurant, bagage) is scheiding per compartiment niet mogelijk.

Is de wagon compatibel met de vertragingsregelmodule 72441/72442?

Ja, maar met voorzichtigheid: de eerste overgangszone moet even lang zijn als de hele trein, niet alleen de locomotief. Een te korte sectie kan de Control Unit beschadigen.

Wat te doen als de verlichting niet werkt?

Controleer de wielcontacten en de reinheid van de rails. In conventionele modus, zorg ervoor dat de locomotief voldoende snelheid heeft. Als het probleem aanhoudt, kunnen de decoder of de LED's defect zijn.

Kan ik koppelingen van andere merken gebruiken?

Het gebruik van niet-Märklin koppelingen maakt de garantie ongeldig. Het wordt aanbevolen uitsluitend Märklin-koppelingen te gebruiken.

Hoe reinig ik de wagon correct?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit oplosmiddelen, alcohol of schurende producten die de verf of plastic onderdelen kunnen beschadigen.

Kan ik zelf een defecte LED vervangen?

Het vervangen van LED's vereist soldeervaardigheden en volledige demontage van de wagon. Het wordt geadviseerd contact op te nemen met de Märklin klantenservice of een gespecialiseerde dealer.

Wat is de geschatte lengte van de wagon?

De exacte afmetingen worden niet vermeld in de handleiding. Raadpleeg voor plaatsing op het spoor de minimale boogstraal van 1 020 mm en de hartafstand van 149 mm tussen twee sporen.

GEBRUIKSAANWIJZING 58043 Märklin

Technische informatie 19

Berijdbare minimale radius 19

Ombouwen van de verlichtingsprint 22

Technische informatie

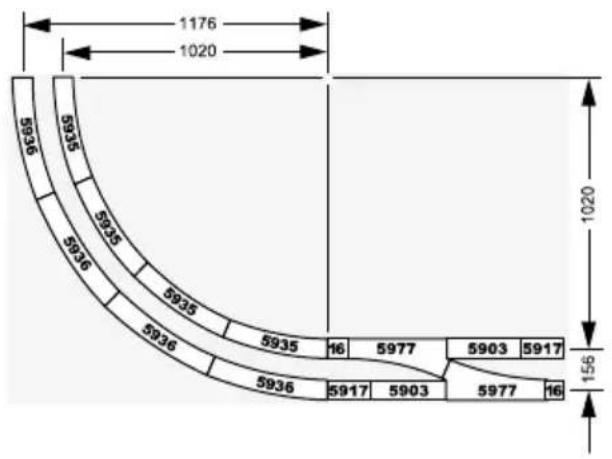

Berijdbare minimale radius: 1020 mm.

Minimale afstand tussen twee parallelle sporen bij de minimale radius van 1020 mm is: 149 mm.

Bij een te kleine afstand kan het in de bogen tot botsingen leiden tussen de elkaar voorbijrijdende rijtuigen en locomotieven!

Kortkoopeling met kortkoppelgeleiding. Koppelingskop passend voor de Märklin klauwkoppeling.

Opmerking: bij het gebruik van koppelingen van andere fabrikanten vervalt de garantie.

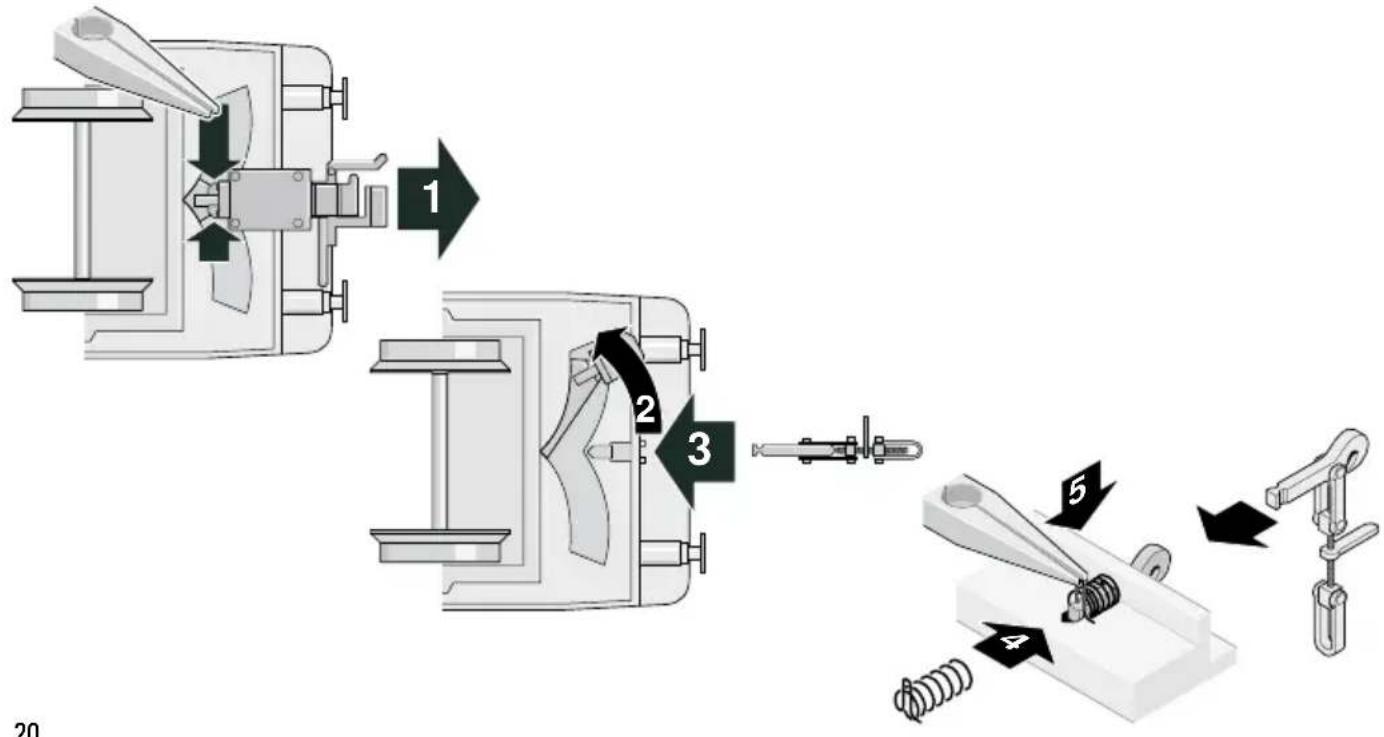

Voor presentatie doeleinden zijn bij het rijtuig speciale schroefkoppelingen meegeleverd als vervanger voor de koppeling. Deze schroefkoppeling zijn niet bedoelt om mee te rijden. Met deze schroefkoppeling is daarom het gebruik van het rijtuig op Märklin rails niet mogelijk.

Verlichting

Dit rijtuig is seriematig voorzien van een ingebouwde LED verlichting. Deze LED verlichting is geoptimaliseerd voor een laagstroom gebruik bij Märklin digitaal of Delta bedrijf. Bij het gebruik op conventionele banen (wissel of gelijkstroom) werkt deze verlichting pas bij een zeer hoge snelheid van de trekkende locomotief.

Belangrijke opmerking:

alle wielassen van het rijtuig worden voor de stroomopname van de verlichting gebruikt. De wielzijden van beide draaistellen zijn met elkaar verbonden. Railisolaties worden zodoende door de draaistellen overbrugd. Hierdoor kan het gebeuren dat, bij stopsecties van o.a. seinen, den trein doorrijdt als een rijtuig zich met één draaistel in de stopsectie bevindt.

Het gebruik van deze rijtuigen in combinatie met de afremmodule 72441/72442 is alleen dan mogelijk, als de eerste overgangssectie de lengte heeft van de gehele trein (!) en niet zoals gebruikelijk de lengte van de langste locomotief. Een korter overgangssectie kan leiden tot ernstige beschadiging van de Control Unit!

Ombouwen van de verlichtingsprint

De verlichtingsprint is voorbereid voor de inbouw van de functie decoder. Na inbouw van deze functie decoder kan de verlichting, bij digitaal bedrijf apart ingeschakeld worden, in een helft van de rijtuiggang of in een helft van de coupés.

Bij het halve restauratierijtuig (bijv. 58043) of het halve bagagerijtuig (bijv. 58053) wordt door de verschillende functies, het aantal ingeschakelde LED's beïnvloed.

Het apart inschakelen van de verlichting in bepaalde delen van het rijtuig, zoals bij het coupérijtuig, is hier niet mogelijk.

1. Dak van het rijtuig verwijderen

Opmerking: het dak zit met meerdere, strakke klikverbindingen vast. Voor het verwijderen van het dak is wat meer kracht nodig.

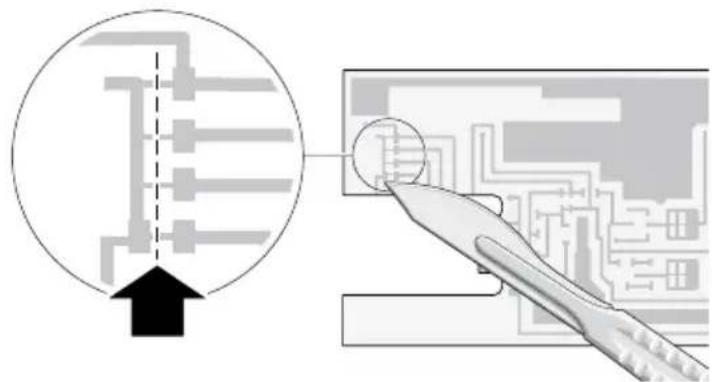

1. Banen op de print onderbreken 3. Decoder monteren

Lees a.u.b. de aanwijzingen voor het coderen van de functie-decoder in de handleiding van de decoder.
