GEBRUIKSAANWIJZING DV80TA220AH SAMSUNG

Gebruikershandleiding

DV9TA2/DV8TA2/DV7TA2*

Veiligheidsinformatie 4

Wat u moet weten over de veiligheidsvoorschriften 4

Belangrijkeveiligheidssymbolen4

Belangrijkeveiligheidsvoorschriften5

Belangrijke waarschuwingen met betrekking tot de installmentie 10

Belangrijke waarschuwingen met betrekking tot het gebruik 11

Voorzorgsmaatregelen bij het gebruik 13

Belangrijke waarschuwingen met betrekking tot reiniging 15

Instructies over de AEEA-richtlijn 16

Installatie 17

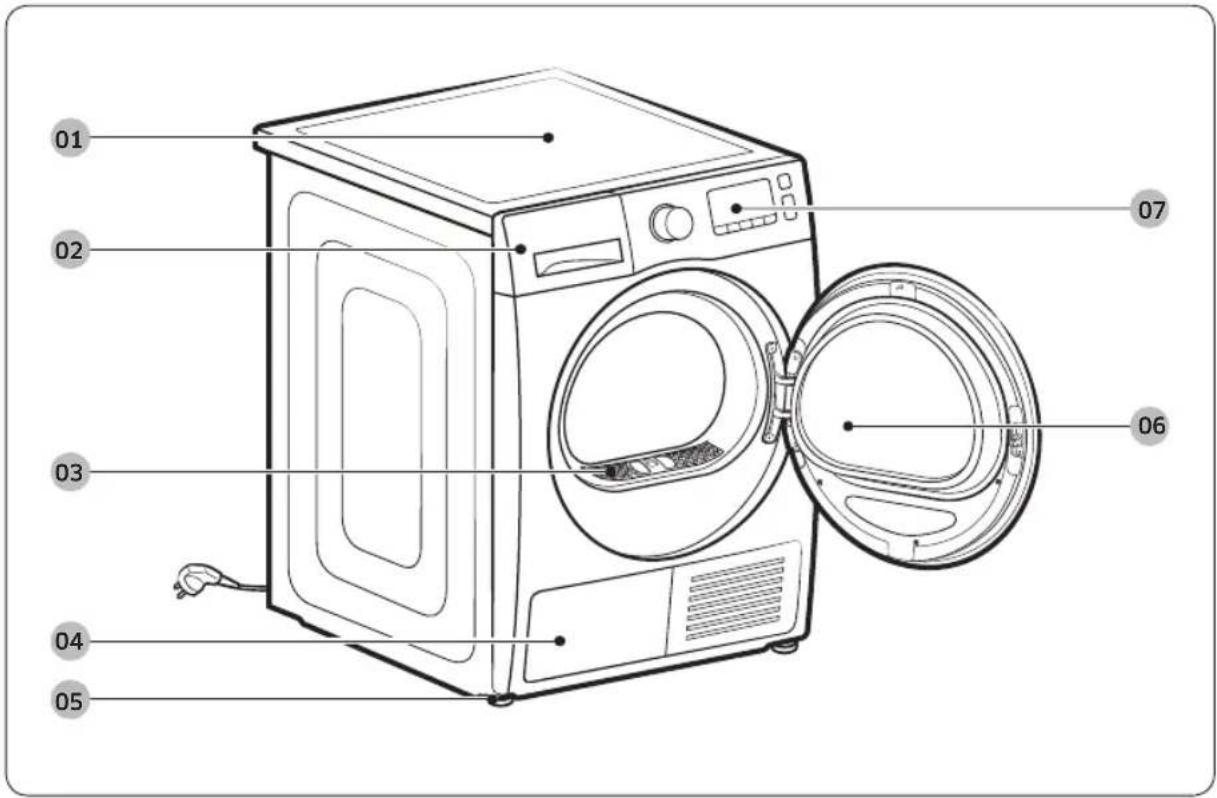

Wat is er meegeleverd 17

Installatievereisten 20

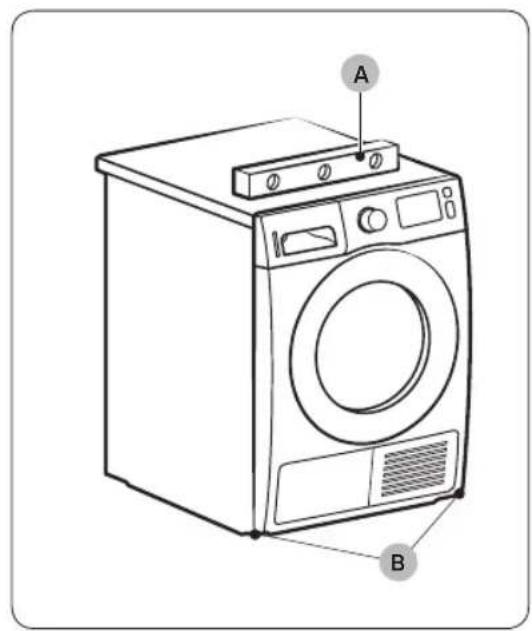

Waterpas zetten 22

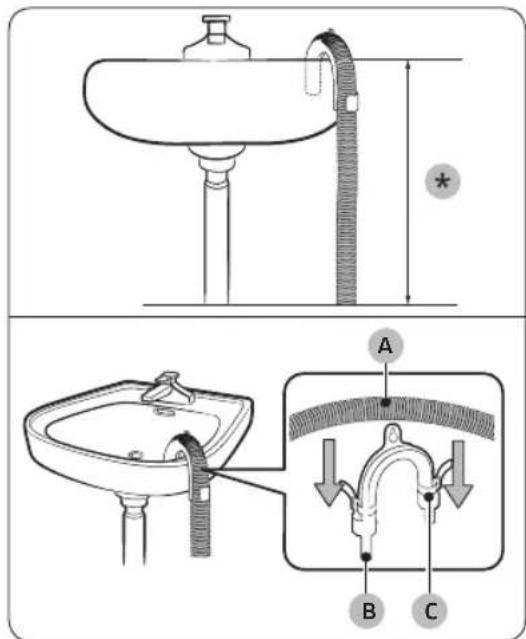

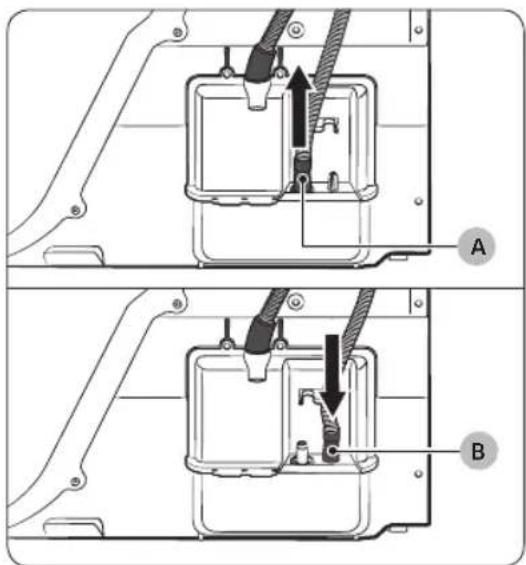

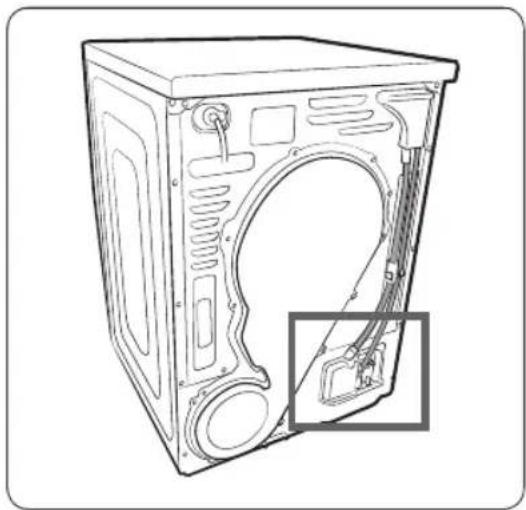

Afvoerslang (indien nodig) 24

Controleijst voor de installmente 27

Voordat u de droger in gebruik neemt 27

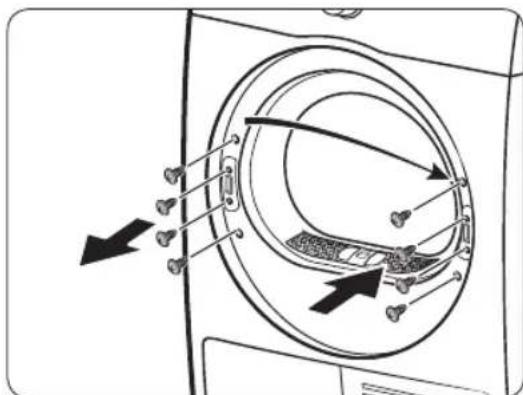

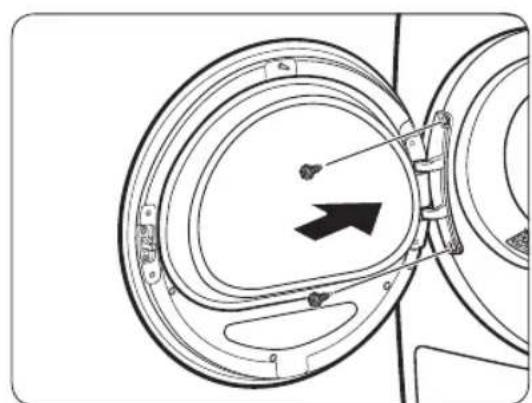

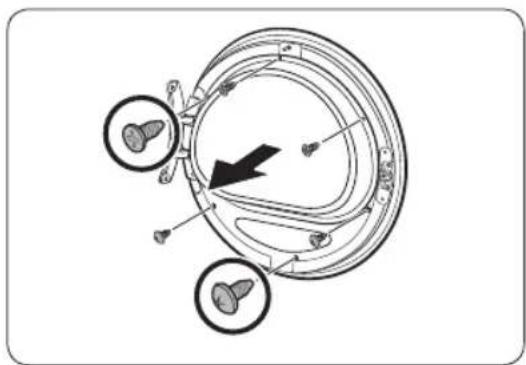

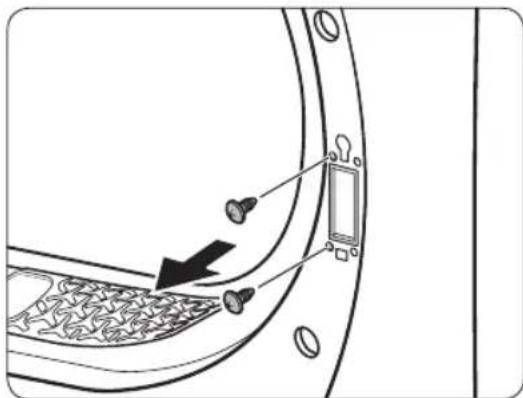

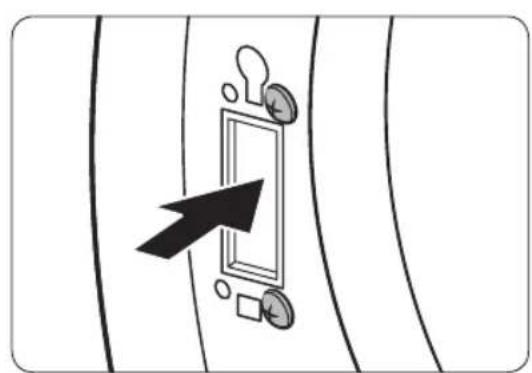

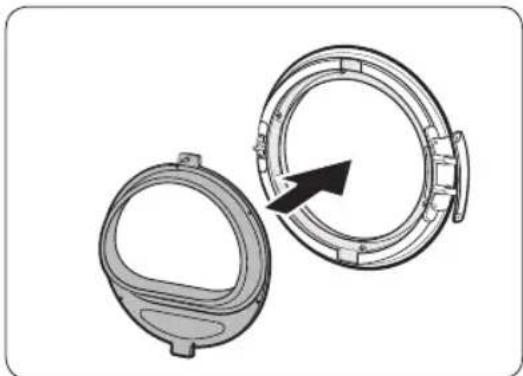

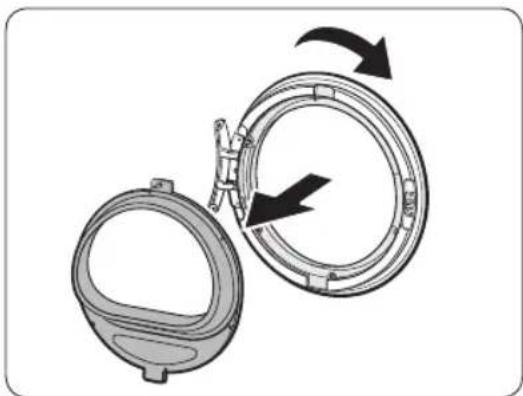

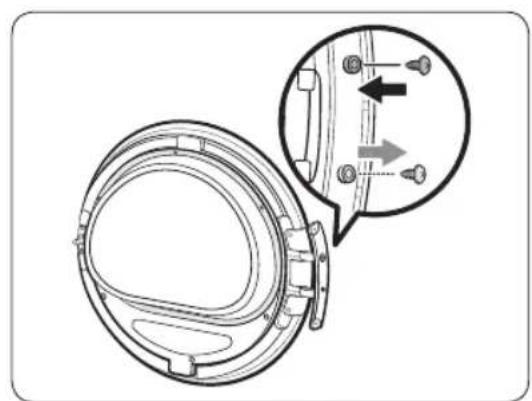

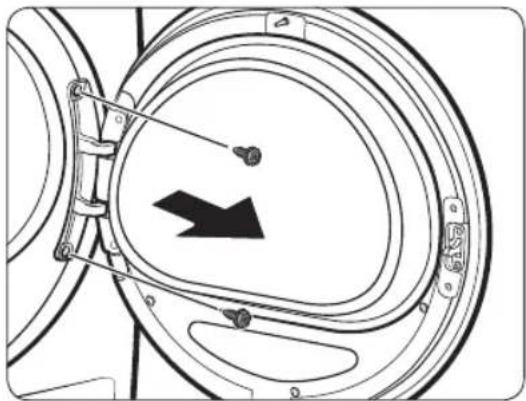

Draairichting van de deur wijzigen (alleen DV**TA***A*/DV**TA***T*) 28

Bediening 32

Bedieningspaneel 32

Aandeslag 39

Speciale functies 43

2Nederlandsls

Onderhoud 44

Bedieningspaneel 44

Buitenkant 44

Trommel 44

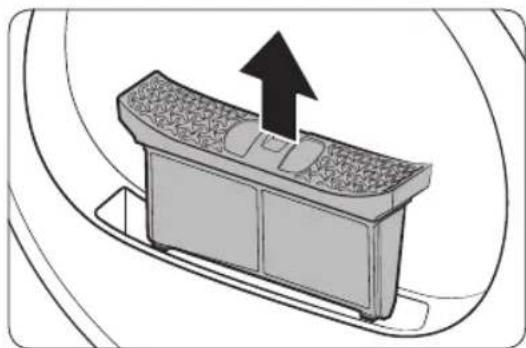

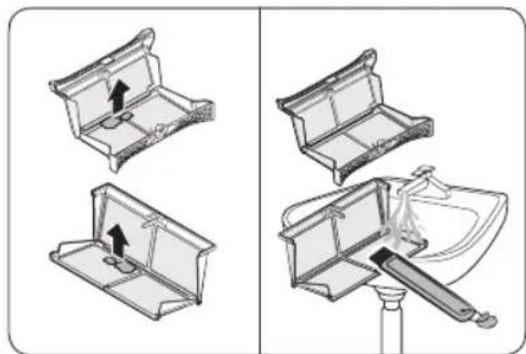

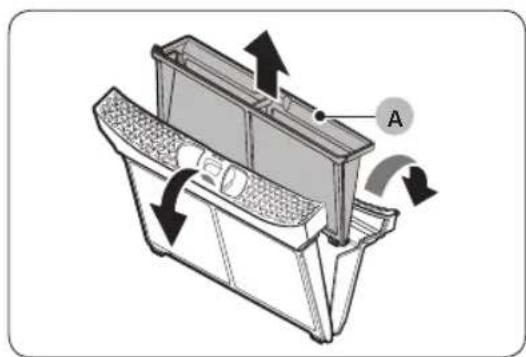

Pluisfilter 45

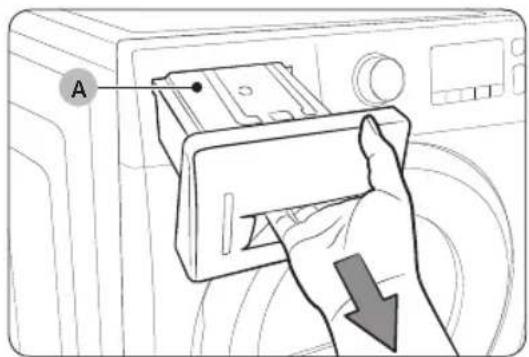

Watertank 47

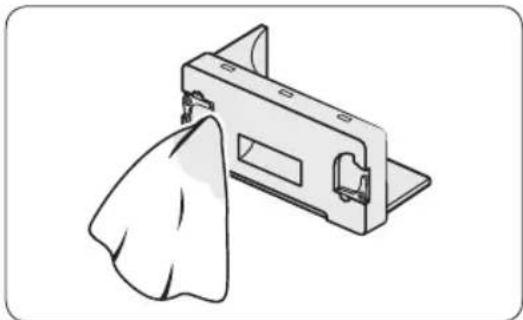

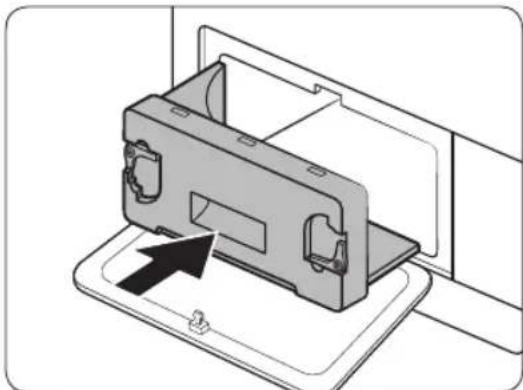

Warmtewisselaar 48

Problemen oplossen 50

Punten om te controlleren 50

Informatiecodes 52

Bijlage 53

Wasvoerschriften 53

Zorg voor het milieu 55

Specificatie 56

Verbruiksgegevens 58

Specificatieblad 60

Veiligheidsinformationie

Gefeliciteerd met uw nieuwe Samsung-wasdroger. Deze handleiding bevat belangrijke informatatie over de installmentie, het gebruik en het onderhoud van uw apparaat. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te makev van de vele Voordelen en functies die.Deze wasdroger u biedt.

Wat u moet weten over de veiligheidsvoorschriften

In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden nicht alle möglichke omstandigheden en situatuies besproken. Het is uw verantwoordelijkheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij het installereren, onderhonden en gebruiken van uw droger.

Neem in het geval van problemen of situatuies die u Niet begrijpt,.altijd contact op met de fabrikant.

Belangrijke veiligheidssymbolen

De betekenis van de pictogrammen en symbolen in deze gebruikershandleiding:

WAARSCHUWING

Gevaar of onveiligige handelingen die kuren leiden tot ernstig persoonlijk letsel, de dood of schade.

VOORZICHTIG

Gevaar of onveiligige handelingen die kuren leiden tot lichamelijk letsel of materieleschade

OPMERKING

Hiermee worden aangegeven dat er risico op lichamelijk letsel of materièle schade bestaat.

Lees de instructies

Deze waarschuwingstekens dienen om lichamelijk letsel bij uzelf en bij andereen te voorkomen.

Voer de aanwijzingen nauwgezetuit.

Bewaar deze handleiding na het lezen op een veilige plek voor naslagdoeleinden.

4Nederlandsls

Lees alle instructies voordat u het apparaat in gebruik neemt.

Zoals geldt voor alle elektrische apparatuur met bewegende delen bestaat er een möglichk gebruiksrisico. Om dit apparaat veilig te konnen gebruiken, dient u vertrouwd te raken met de bediening en voorzichtig te zich bij het gebruik ervan.

• De installmentie van de wasdroger moet worden uitgevoerd door een gekwalificierde monteur.
• Installer de wasdroger overeenkomstig de aanwijzingen van de fabrikant en deplaatselijke voorschriften.
• Volg alle installmentie-instructies om het risico op ernstig letsel of de dood te reduceren.

Belangrijke veiligheidsvoorschriften

WAARSCHUWING

Om de kans op brand, elektrische schokken of lichamelijk letsel bij het gebruik van het apparaat te verminderen, dient u deze algemene veiligheidsvoorschriften te volgen:

1. Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentala vermogen, of met onvoldoende ervaring en kennis, tenzij ze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een person die verantwoordelijk is voor hun veiligheid.

Veiligheidsinformationie

1. Voor gebruik in Europa: Dit apparaat kan door kinderen vanaf 8aar en door personen met een verminderd fysiek, zintuiglijk of mentalaal vermogen of gebrek aan ervaring en kennis worden gebruikt, mits zich onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en zich begrijpen wat de eventuele risico's�. Kinderen mogen Niet met het apparaat spelen. Reinigung en gebruikersonderhoud mogen Niet zonder toezicht door kinderen worden uitgevoerd.
2. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken om te voorkomen dat ze ermee gaan spelen.
3. Als het netsnoer beschadigd is, dient het uit gezilgheidsoverwegingen door de fabrikant, een onderhoudstechnicus of een vergelijkbaar bevoegde person to worden verrangen.
4. Gebruik de neue slangen die bij het apparaat worden geleverd. Neem de oude slangen nicht opnieuw in gebruik.
5. Zorg er bij apparaten met ventilatieopengingen aan de onderzijde voor dat deze openings Niet door vloerbedekking worden geblokkeerd.
6. Voor gezruik in Europa : Houd kinderenjonger dan 3aaruit de buurt van het apparaat, tenzij ze voortdurend ondertoezicht worden gehonden.

6 Netherlands

1. VOORZICHTIG: Uit veiligheidsoverwegingen vanwege het onbedoeld resetten van de thermische beveiliging mag dit apparaat Niet van stroom worden voorzien door middel van een extern schakelapparaat, zoals een tijdschakelaar, of worden aangesloten op een stroomcircuit dat regelmatig worden in- en uitgeschakeld.
2. De droogtrommel mag nicht worden gebruikt als industrielle chemicalien zijn gebruikt voor de reiniging.
3. Het pluizenfilter dient regelmatig te worden gereinigd, indien van toepassing.
4. Zorg ervoor dat er zich geen pleas ophoopt rond de droogtrommel. (niet van toepassing op alle apparaten die op de buitenluchtং aangesloten)
5. Er dient te worden gezorgd voor voldoende ventilatie om te voorkomen dat er gassen terugstromen in de kamer van andere apparaten die brandstoffen verbranden, waaronder open vuur.
6. Droog geen ongewassen kledingstukken in de wasdroger.

Veiligheidsinformationie

1. Voorwerpen die+zijn verontreinigd met stoffen zoals bakolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentine, was en wasverwijderaars要去en worden gewassen in heet water met extra wasmiddel voordat ze worden gedroogd in de droogtrommel.
2. Items als schuimrubber (latex-schuim), douchemutsen, waterdicht textiel, items met een rubberen achterkant en kleding of kussens met een schuimrubberen vulling mogen nicht in de droogtrommel worden gedroogd.
3. Wasverzachter en vergelijkbare producten moeten worden gebruikt volgens de aanwijzingen van de fabrikant van de wasverzachter.
4. Tijdens het LASTe gedeelte van het droogprogramma wordt geen warmte afgegeben (koelprogramma) om ervoor te zorgen dat de kledingstukken worden afgeleverd op een temperatuur waarop ze Niet+kennen worden beschadigd.
5. Verwijder alle voorwerpen uit zakken, zoals aanstekers en lucifers.

6. WAARSCHUWING: Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.

7. De afvoerlucht mag nicht worden afgevoerd via een kanaal dat ook worden gezruikt voor uitlaatgassen van apparaten die gas of andere brandstoffen verbranden.

8. Het apparaat mag nicht worden geinstalleerd anschter een deur die kan worden vergrendeld, een schuifdeur of een deur waarvan de scharnieren zich aan de andere kant bevinden dan die van de droogtrommel, op een manier die verhindert dat de deur van de droogtrommel volledig kan worden geopend.
9. WAARSCHUWING: Dit apparaat mag nicht van stroom worden voorzien door middel van een extern schakelapparaat, zoals een tijschakelaar, of worden aangesloten op een stroomcircuit dat regelmatig worden in- en uitgeschakeld.

Uitsluitend voor pompmodel: Het volgende dient in groitelijnen ook in de instructies te worden opgenomen:

WAARSCHUWING: Zorg ervoor dat de ventilatie binnende behuizing of het inbouwgedeelte van het apparaat nicht worden geblokkeerd.

WAARSCHUWING: Beschadig het koelmiddelcircuit Niet.

Veiligheidsinformationie

Belangrijke waarschuwingen met betrekking tot de installmentie

WAARSCHUWING

De installmentie van dit apparaat moet worden verricht door een erkend installerateur of servicebedrijf.

• Als u dit nicht doet, kan dit resulteren in elektrische schokken, brand, een explosie, problemen met het product of letsel.

Sluit de voedingskabel aan op een stopcontact en gebruik dit stopcontact alleen voor dit apparaat. Gebruik bovendien nooit een verlengsnoer.

• Als het stopcontact via een stroomverdeler worden gedeel met andere apparaten of als u een verlengsnoer gekruikt, kan dit leiden tot elektrische schokken of brand.
• Zorg ervoor dat het voedingsvoltage, de freiuentie en de stroom overeenkomen met de productspecificaties. Als u dit Niet doet, kan dit leiden tot elektrische schokken of brand. Steek de stekker stevig in het stopcontact.

Gebruik een droge doek om regelmatig de voedingsterminals en contactpunten te ontdoen van bijvoorbeeld stof en water.

Trek de stekker uit het stopcontact en reinig.Deze met een droge doeK.
- Als u dit nicht doet, kan dit leiden tot elektrische schokken of brand.

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen konnen zich.

• Als een kind een zak over+zijn hoofd trekt, kan dit leiden tot verstikking.

Dit apparaat moet goed geaard zich.

Aard het apparaat Niet aan een gasleiding, plastic waterleiding of telefoonlijn.

• Dit kan resulteren in elektrische schokken, brand, een explosie of problemen met het product.
• Steek de stekker nooit in een stopcontact dat nicht juist is geaard en zorg dat het stopcontact voldoet aan deplaatselijke en landelijkke voorschriften.

Installer of bewaar het product Niet op een locatie waar het wordt blootgesteld aan de elementen van het wee.

Gebruik geen beschadigde stekker, beschadigde voedingskabel of los stopcontact.

• Dit kan leiden tot elektrische schokken of brand.

Als de stekker of het snoer beschadigd is, moet deze voor de veriligte worden verrangen door de fabrikant of een onderhoudsmonteur of door een vergelijkbaar gekwalificeerde monteur.

Dit apparaat要去 worden geplaatst dat er na installmentie toegang is voor de stekker.

Trek Niet aan de voedingskabel en buig deze Niet te ver door.

Voorkom kinken en knopen in de voedingskabel.

Haak de voedingskabel Nietchter een metalen voorwerp,plaats geen zware voorwerpen op de voedingskabel, stek de voedingskabel Niet+tussen twee voorwerpen en druk de voedingskabel Niet in de ruimte awhile het apparaat.

• Dit kan leiden tot elektrische schokken of brand.

Haal de stekker Niet uit het stopcontact door aan de voedingskabel te trekken.

• Trek aan de stekker om de voedingskabel uit het stopcontact te halen.
• Als u dit Niet doet, kan dit leiden tot elektrische schokken of brand.

Dit apparaat要去 goed geaard zich. Sluit de voedingskabel nooit aan op een stopcontact dat Niet juist is geaard en zorg dat het stopcontact voldoet aan de lokale en nationale voorschriften. Zie de installmentie-instructies voor het aarden van dit apparaat.
Installer dit apparaat op een locatie met een stabiele, vlakke ondergrond.

• Wanner u dit Niet doet, kan dit resulteren in abnormale trillingen, lawaai of problemen met het product.

Aangezien een ingredient inhaarlak de hydrofiele eigenschappen van de warmtewisselaar vermindert (zodat erijdens het afkoelen vochtdruppels aan de buitenkant van het apparaat ontstaan) moet u het apparaat Niet in kap-/ schoonheidssalonsplaatsen.

Dit apparaat要去 worden geplaatst dat de stekker, de watertoevoer en de afvoer eenvoudig toegankelijk+zijn.

Belangrijke waarschuwingen met betrekking tot het gebruik

WAARSCHUWING

Laat geen kinderen of huisdieren op of in het product. Demonteer bovendien de vergrendeling (hendel) van de deur wanner u dit product afdankt.

Veiligheidsinformationie

• Hierdoor können kinderen vallen en letsel oplopen.
• Als een kind opgesloten raakt in het product, bestaat er verstikkingsgevaar.

Probeer uzelf geen toegang tot de binnenkant van het product te verschaffen als detrommel draait.

Ganietophet productzittenenleunniettegende deur.
- Hierdoor kan het product omvervallen, wat kan leiden tot letsel.

Droog het wasgoed alleen nadat dit in een geschikte wasmachine is gecentrifugeerd.

Droog geen ongewassen kledingstukken in de wasdroger.

Het condenswater is nicht drinkbaar.

Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.

Droog geen wasgoed dat is verontreinigd met ontvlambare stoffen, zoals benzine, kerosine, benzeen, thinner, alcohol, enzovoort.

• Dit kan leiden tot elektrische schokken, brand of een explosie.

Laat huisdieren nicht aan de droger kauwen of ermee spelen.

• Dit kan leiden tot elektrische schokken of letsel.

Voordat u het product afdankt, moet u eerst de deur en de voedingskabel verwijderen.

• Wanner u dit Niet doet, kan dit leiden tot schade aan de voedingskabel of letsel.

Raak de stekker Niet met natte handen aan.

• Als u dit wel doet, loopt u het risico op een elektrische schok.

Als er gas (lichtgas, propaangas, LPG) lekt,要去 de ruimte onmiddelijk ventileren en het apparaat of de stekker Niet aanraken.

• Hierbij moet u de ventilator Niet gebruiken.
• Een vonk kan een explosie of brand veroorzaken.

Repareer of verrang zich geen onderdelen van dit apparaat en probeer geen onderhouduit te voeren, tenzij dit expliciet worden aanbevolen in deze gebruikershandleiding. U moet ook over de benodigde vaardigheden beschikken om onderhoud aan dit apparaat te plegen.

Probeer het apparaat nicht zich te repareren, te demonteren of aan te passen.

12 Netherlands

• Gebruik geen andere zekeringen (bijvoorbeeld cooper, staaldraad, enz.) dan de standaardzekering.
• Als uw apparaat moet worden gerepareerd of opnieuw moet worden geinstalleerd, neem hiervoor dan contact op met het dichtst bijzijnde servicecentrum.
• Als u dit nicht doet, kan dit resulteren in elektrische schokken, brand, problemen met het product of letsel.

Het product dat u hebts aangeschäft, is uitsluitend bedoeld voor huishoudelijk gebruik. Gebruik voor bedrijfsdoeleinden is een vorm van misbruik van het product. In dat geval komt de standardgarantie van Samsung te verrallen en kan Samsung Niet verantwoordelijk worden gesteld voor storingen of schade als gevolg van verkeerd gebruik.

Als het product vreme de geluiden, een brandlucht of rook voortbrengt, haalt u onmiddelijk de stekkeruit het stopcontact en neemt u contact op met het dichtst bijzijnde servicecentrum.

• Als u dit nalaat, kan het een elektrische schok of brand tot gevolg hebben.

Laat kinderen (of huisdieren) nooit op of in het product spelen. De deur van het product gaat van binnenuit Niet gemakkelijk open en kinderen konnen ernstig gewond raken als ze worden opgesloten.

Voorzorgsmaatregelen bij het gebruik

VOORZICHTIG

Ganiet op het apparaat staan enplaats geen objecten (zoals wasgoed, brandende kaarsen, aangestoken sigaretten, de vaatwas, chemicalien, metalen objcten enz.) op het apparaat.

• Dit kan dat leiden tot elektrische schokken, brand, problemen met het product of letsel.

Raak de glazen deur en de binnenkant van de trommel Niet aanijdens of vlak na een droogprogramma, aangezien deze heet is.

• Dit kan leiden tot brandwonden.

Veiligheidsinformationie

Het deurglas worden heetijdens het wassen en drogen. Raak waarom het deurglas Niet aan.

Laat ook geen kinderen rond de wasmachine spelen of het deurglas aanraken.

• Dit kan leiden tot brandwonden.
  Druk Niet op de toetsen met scherpe voorwerpen zoals spelden, messen, nagels, enz.
• Dit kan leiden tot elektrische schokken of letsel.

Droog geen wasgoed dat rubber (latex) of vergelijkbare rubberen texturen bevat.
- As het rubber wordt verwarmd, kan er brand ontstaan.

Droog geen wasgoed dat is verontreinigd met plantaardige olie of bakolie, aangezien een groot deel van de olie Niet worden verwijderd als het wasgoed worden gewassen. Gebruik bovendien het koelprogramma zodate het wasgoed Niet worden verwarmd.
- Door de warmte die bij het oxideren van de olie ontstaat, kan er brand ontstaan.

Haal.altijd de zakken van kledingstukken leeg voordat u ze droogt.
- Harde, scherpe voorwerpen zoals munten, veiligheidsspelden, spijkers, schroeven of stenen+kunnen ernstige schade aan het apparaat toebrengen.

Droog geen kleren met große gespen, knopen of andere zware metalen voorwerpen, zoals ritsen en haakjes. Knoop hoezen zich.

Gebruik zo nods het wasnet voorklein enlicht wasgoed zoals stoffen dessen, riemen, de koorden van een schort en beugel-bh's dat beschadigd kan raken tijdens het wassen.

Droogvellen zijn compatibel met dit model en worden aanbevolen voor betere droogprestaties.

Droogvellen helpen ook de staatische elektriciteit dieijdens het droogproces worden veroorzaakt te verminderen. Statische elektriciteit kan schade veroorzaken aan wasgoed en möglichk ook aan het apparaat.

Gebruik de droger Niet in de nabijheid van gevaarlijke poeders, zoals steenkoolpoeder, tarwemeel, enz.

• Dit kan leiden tot elektrische schokken, brand of een explosie.

Plaats geen ontvlambare materialen in de buurt van het product.

• Dit kan resulteren in giftige gassen, beschadigde onderdelen, elektrische schokken, brand of een explosie.

• Het apparaat moet nicht acheer vergrendelbare deuren en dergelijkke worden geplaatst.

Raak de allerkant van het apparaat Niet aanijdens het drogen of direct nadat het drogen is voltooid.

• Het apparaat blijft heet en kan brandwonden veroorzaken.

Bevat gefluoreerde broeikasgassen.

Hermetisch afgesloten apparatuur.

Laat geen gassen vrijkomen in de atmoseer.

Type koelmiddel: R-134a (GWP = 1430)

Koelmiddel (vulling)

DV**TA2****:0,43kg,0,615tCO2e
DV**TA0***:0,37kg,0,529tCO2e

Belangrijke waarschuwingen met betrekking tot reiniging

WAARSCHUWING

Maak het product Niet schoon doorrechtstreeks water op het product te sproeien. Gebruik geen wasbenzine, verdunker of alcohol om het apparaat te reinigen.

• Dit kan leiden tot verkleuring, verrorming, schade, elektrische schokken of brand.
  Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt of onderhoudswerkzaamheden verricht.
• Als u dit nicht doet, kan dit leiden tot elektrische schokken of brand.

Reinig het filter voor en na het gebruik van de droger.

Laat regelmatig de binnenkant van het product reinigen door een gekwalificeerde onderhoudsmonteur.

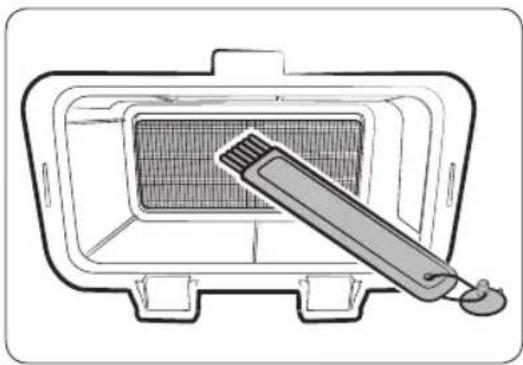

Reinig de warmtewisselaar eenmaal per maand met een zachte borstel of stofzuiger. Raak de warmtewisselaar Niet met uw handen aan. Dit kan anders letsel veroorzaken.

De binnenkant van de droger要去 regelmatig door gekwalificeerd onderhoudspersoneel worden gereinigd.

Veiligheidsinformationie

Instructies over de AEEA-richtlijn

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden worden ingezameld)

Dit merkteken op het product, de accessoires of het informatiematerialiaal duidt erop dat het product en+zijn elektronische accessoires (bv. lader, headset, USB-kabel) nicht met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om möglichke schade aan het milieu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd.

Huishoudelijk gebruikers要去en contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om te vernemen waar en hoe ze deze artikelen milieuvriendelijk konnen lately recyclen.

Zakelijkgegebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product enarend elektronische accessoires mogen Niet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga waar onsze duurzaamheidspagina via www.samsung.com voor informatatie over de milieuuverbintenissen en wettelijkke verplichtingen voor producten (b.v. REACH, WEEE of batterijen) van Samsung.

Installatie

Wat is er meegeleverd

Pak de droger voorzichtiguit. Houd alle verpakkingsmaterialweg van kinderen. De onderdelen en locatie van onderdelen die hieronder worden weergegeven, können bij uw droger verschillen. Voorafgaand aan de installmentie zorgt u ervoor dat de droger over alle onderdelen beschikt die hier+zijn vermeld. Als de droger en/of onderdelen zich beschadigd of ontbreken, neemt u contact op met het dichtstbijzijnde servicecenter van Samsung.

Droger in één oogopslag

01 Afdekplaat 02 Watertank

03 Plusfilter

04 Warmtewisselaar

05 Stelpoot

06 Deur

07 Bedieningspaneel

Installatie

Accessoires (geleverd)

Slanggeleider Snoerenwikkel Slangaansluiting

Lange afvoerslang (2m)

Gebruikershandleiding

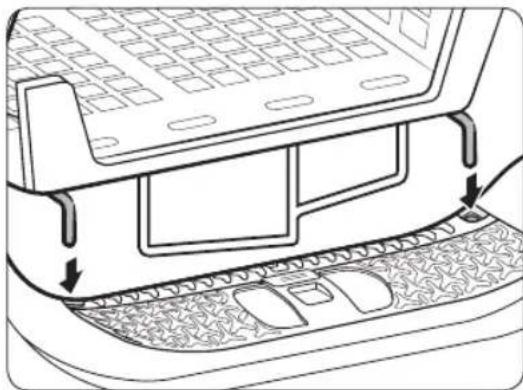

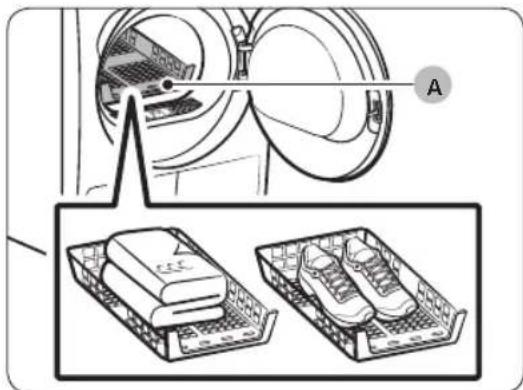

Rekdrogen (uitsluitend toepasselijkke modellen)

Reinigingsborstel

Accessoires (niet geleverd)

• Met de stapelset=kunt u de droger op de wasmachine zetten. Wij wijzen u erop dat de stapelset uitsluitend met wasmachines en drogers van Samsung kan worden gezruikt. Als u een stapelset met beugel (SK-DH, SK-DA, SKK-DF) of+zonder beugel (SKK-DD, SKK-DDX) wilt kopen, neemt u contact op met een servicecenter van Samsung of een lokale verkoper van het apparaat. De stapelset verschilt per model wasmachine.

• Voor instructies bij stapelen met de droger leest u de installmentiehandleiding die bij de stapelset geleverd is.

• Voor informatatie over de beschikbaarheid van een specifiek model van de stapelset leest u de installmenthandleiding die bij de stapelset geleverd is.

Installatie

Installatievereisten

OPMERKING

Deze droger要去 door een gekwalificeerde installment worden geinstalleerd. Als onderhoud nodig is vanwege een slechte of foutieve installation, wordt dit beschouwd als de verantwoordelijkheid van de eigenaar en kan de garantieervallen. Bewaar deze instructies voor toekomstige referentie.

WAARSCHUWING

• Steek de stekker nicht in het stopcontact voordat de droger volledig is geinstalleerd.
• Laat twee of meer personen u helpen om de droger te verplaatsen.
• Laat kinderen of huisdieren nooit in, op of rond de droogtrommel spelen. Er is.altijd het juiste toezicht nodig.
  Houd alle verpakkingsmaterial weg van kinderen.
• Vervang een beschadigde voedingskabel of stekker nooit zich. Laat Samsung of een gekwalificierde onderhoudsmonteur een beschadigde voedingskabel of stekker verrangen.
• Probeer de droger nicht zich te repareren, te demonteren of aan te passen. Voor reparations neemt u contact op met het dichtst bijzijnde servicecenter van Samsung.
• Wonneer u een apparaat afdankt, moet u.altijd de deur/deksels verwijderen om te voorkomen dat kinderen können stikken.
• Als u een vreemd geluid, een brandlucht of rook waarneemt, trekt u direct de stekker uit het stopcontact en neemt u contact op met het dichtst bijzijnde servicecenter van Samsung.
  Haal de stekker Niet uit het stopcontact terwijl de droger in werkinq is.
• Plaats geen ontvlambare objecten in de buurt van de droger.

Locatievereisten

Kies een egale, goed gebouwde oppervlakte die trillingen kan weerstaan. Kies een locatie waar een geaard, 3-polig stopcontact gemakkelijk toegankelijk is.

WAARSCHUWING

• Installeer de droger uitsluitend binnenshuis.
• Plaats de droger Niet op een locatie waar deze wordenblootgesteld aan de weersomstandigheden.
• Installeeer de droger Niet waar de temperatuur kan zakken onder de 5^ of kan stijgen boven de 35^ .
• Plaats de droger Niet op een locatie waar gas kan vrijkomen.
• Blokveer de luchtinlaat van het koelrooster aan de voorzijde van de droger Niet.

Installatie in een nis of kast

Voor de installmentie in een nis of kast heeft de droger de volgende minimale afstanden nodig:

Zijkanten Boven	kant Voorkant Achterkant
25 mm 25 mm	490 mm 51 mm

Als u de droger met een wasmachine installeert,要去 de voorzijde van de nis of kast een onbelemmerde luchtopening hebben van ten minste 490~mm

Vereisten voor elektriciteit en aarding

• De droger vereist een elektrische voeding van AC 220-240 V 50 Hz.
• De droger要去 goed geaard zich. Als de droger Niet goed werkct of uityvalt, worden met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvoeien. De droger worden tegeverd met een voedingskabel met een 3-polige geaarde stekker. De stekker要去 in een goed stopcontact worden geplaatst dat correct geinstalleerd en geaard is in overeenstemming met alle plaatselijke voorschriften en bepalingen.
• Als uvragen hebte over de vereisten voor elektricit of aarding, neemt u contact op met Samsung of een erkende elektricien.

Installatie

WAARSCHUWING

• Steek de stekker in een geaard 3-polig stopcontact.
• Gebruik geen beschadigde stekker, voedingskabel of los of beschadigd stopcontact.
• Gebruik geen adapter of verlengsnoer.
• Onjuiste aansluiting van de aardgeleider van het apparaat kan een elektrische schok tot gevolg hebben. Als u twijfelt of de droger goed is geaard, maar u dit controlleren door een erkende elektricien.
• Pas de stekker, de voedingskabel of het stopcontact op geen enkele wijze aan.
• Sluit de aarddraad nooit aan op plastic buizen, gasleidingen of leidingen voor warm water.

Waterpas zetten

Voordat u de droger installeert, zorgt u ervoor dat u Installatievereisten op pagina 20 hebts gelezen. Wij wijzen u erop dat de volgende instructies voor installmentiezonder gebruik van een afvoerslang zich. Voor de instructies met gebruik van een afvoerslang gaat u maar het hoofdstuk Afvoerslang (indien nodig). Voor het gemak kunt u overwegen om de droger naast uw wasmachine te installereren.

22 Netherlands

1. Schuif de droger voorzichtig aan de gewenste locatie.
2. Gebruik een waterpas (A) en contrôleer of de droger vanrijkant maarrijkant en van voorkant waarachterkant waterpas staat.
3. Als de droger Niet waterpas staat, stelt u de stelpoot (B) af. Als u de stelpoot linksom draait, worden de stelpoot ingeschoven. Als u de stelpoot rechtsom draait, worden de stelpootuitgeschoven.
4. Zodra de droger waterpas staat, zorgt u ervoor dat de droger stevig op de grond staat.
5. Steek de stekker van de droger in het stopcontact.

OPMERKING

• De droger kan waterpas worden gezet met de voor- en/of blijperoten van de droger.
• Als u de droger opdezelfde hoogte wiltplaatsen als de wasmachine, draait u de stelpoten volledig in (C) door ze linksom te draaien om verzolgens de hoogte in (D) te stellen door ze rechtsom te draaien.
  Stel de stelpoot uitsluitend zoveel als nodig is op hoogte in. Als u de stelpoten te ver uitdraait, kan dit trillingenveroorzaken.

Installatie

Afvoerslang (indien nodig)

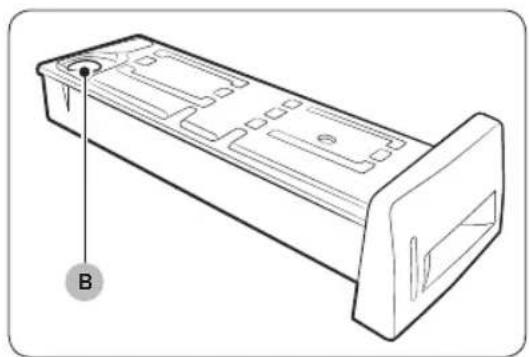

De droger worden geleverd met een ingebouwde watertank. Als u de watertankECHTERNiet wilt gebruiken, kunt u de afvoerslang installeren. De verstrekte accessoireslang (lange afvoerslang) kunt u gebruiken als verlenging van de afvoerslang.

1. Verwijder de afvoerslanguit opening (A) en steek.Deze in opening (B).

In een wastafel:

1. Steek een uiteinde van de accessoireslang (lange afvoerslang) in opening (A).

2. Steek het andere uiteinde (afvoer) van de accessoireslang op een van de volgende manieren in het afvoersystem:

3. Zorg ervoor dat u het uiteinde van de accessoireslang lager dan 90 cm () vanaf de onderkant van de drogerplaatst.

4. Als u een deel van de accessoireslang wilt buigen, gebruikt u de geleverde plastic slanggeleider (B) en bevestigt u de geleider aan de muur met een haak of aan de kraan met een stukje touw. Monteer de afvoerslang (A) en de slanggeleider (B) en maak deze vast met de snoerenwikkel (C).
5. U kunt het condenswater afvoerend door de accessoireslang (lange afvoerslang)rechtstreeks aan te sluiten op de afvoer.

VOORZICHTIG

Verleng de afvoerslang nicht. Er kan water uit het aangesloten stuklekken. Gebruik een lange afvoerslang.

Installatie

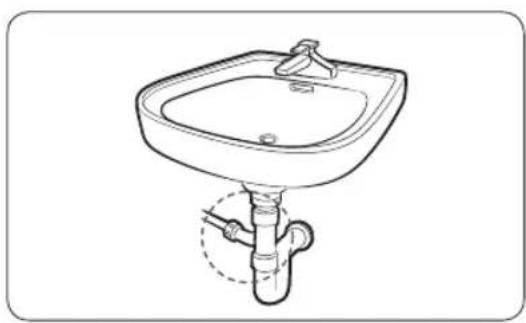

Als u de afvoerleiding van de wastafel gebruikt:

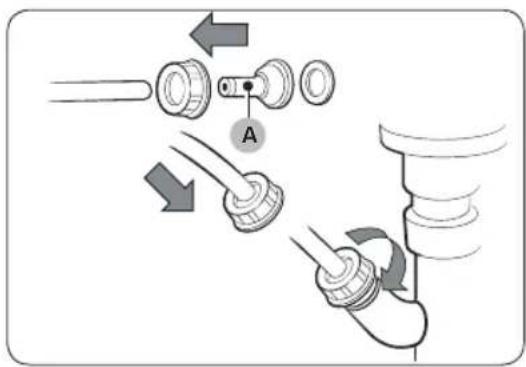

1. Monteer de slangaansluiting (A) en bevestig.Deze aan het uiteinde van de accessoireslang zoals worden weergegeven.

VOORZICHTIG

Om waterlekkage te voorkomen, moet u de slang en de aansluiting stevig aansluiten.

1. Sluit de slangadapter direct aan op de afvoerleiding van de wastafel.

Controleijst voor de installmentie

• De stekker van de droger is in een goed geaard stopcontact gestoken.
• Alle verpakkingsmaterial is volledig verwijderd en op de juiste wijze afgevoerd.
• De droger staat waterpas en staat stevig op de grond.
• Start de droger om te controlleren of deze draait, verwarmt en kan wordenuitgeschakeld.
• Draai een programma TIMER gedurende 20 minutes om te kijken of de informatatiecode HC worden weergegeven. Als dit het geval is, neemt u contact op met een lokaal servicecenter.
• Na de installmentie raden we u aan om ten minste 1 uw te wachten voordat u de droger gebruikt.

Voordat u de droger in gebruik neemt

Zorg ervoor dat er geen accessoire in de droogtrommel hinterblick.
- Steek vlak voordat u de droger in gebruik neemt de stekker in het stopcontact.
- Blokkeer de luchtingang van het koelrooster aan de voorkant van de droger Niet.
- Plaats geen ontvlambare objecten in de buurt van de droger en houd de omgeving schoon.
Zorg dat de droger waterpas op de grond staat.
- Verwijder de stelpoten van de droger Niet. . Deze zijn nodig om de droger waterpas te konnenplaatsen.

Installatie

Draairichting van de deur wijzigen (alleen DV\*\*TA\*\*\*A*/ DV\*\*TA\*\*\*T*)

Misschien wilt u de draairichting van de deur aanpassen aan de omstandigheden in uw woning of aan uw wensen.

WAARSCHUWING

Laat de draairichting van de deur aanpassen door een bevoegde technicus.

1. Open de deur en draai de twees schroeven van het deurscharnier los. Til de deur met beiden handen iets omhoog uit het scharnier.

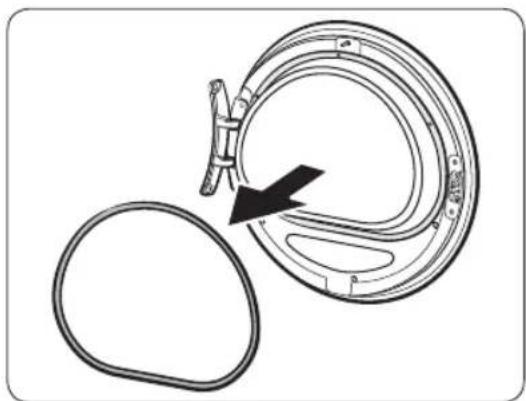

1. Gebruik een dun voorwerp om de deurafdichting te verwijderen.

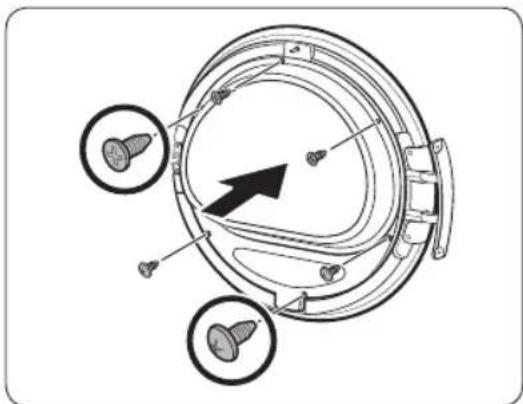

1. Verwijder de bovenste 3 schroeven en de onderste 3 schroeven van de glashouder.

1. Verwijder de glashouder en draaiervolgens de deurafdekking 180 grade.
2. Plaats het deurglas in de neue positie van het deurframe. Zorg ervoor dat het deurscharnier zich in bezelfde positie bevindt als in de afbeelding.
3. Draai de bovenste 3 schroeven en de onderste 3 schroeven van het deurglas vast.

OPMERKING

De schroeven zich nicht allemaal hetzelfde. Let erop dat u de juiste schroef gebruikt.

Installatie

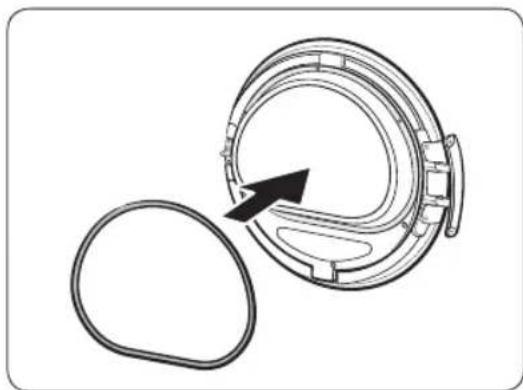

1. Plaats de affdichting in de juiste positie.
2. Verwijder de 2 schroeven die+zijn achtergebleven na het verwijderen van het deurscharnier.
3. Verwijder de 4 schroeven op het deurslot. Verwijder het deurslot enplaats het terug aan de andere kant.

1. Draai de 2 schroeven die werden verwijderd uit stap 8 op het scharnierframe aan de andere kant vast. Zorg ervoor dat u ze rechts (rechtsboven enrechtsonder) in het frame vastdraait.
2. Verwijder de schroef aan de onderkant van het deurscharnier en maak deze vast aan de bovenkant van het deurscharnier.
3. Plaats het deurscharnier aan de andere kant en draaiervolgens de 2 schroeven vast om de deur aan de droger te bevestigen.

OPMERKING

Volg de stappen opniew om de deur in de oorspronkelijke positie teplaatsen. De deur, scharnieren en andere onderdelen要去en dan omgekeerd aan deze stappen worden gemonteerd.

Bediening

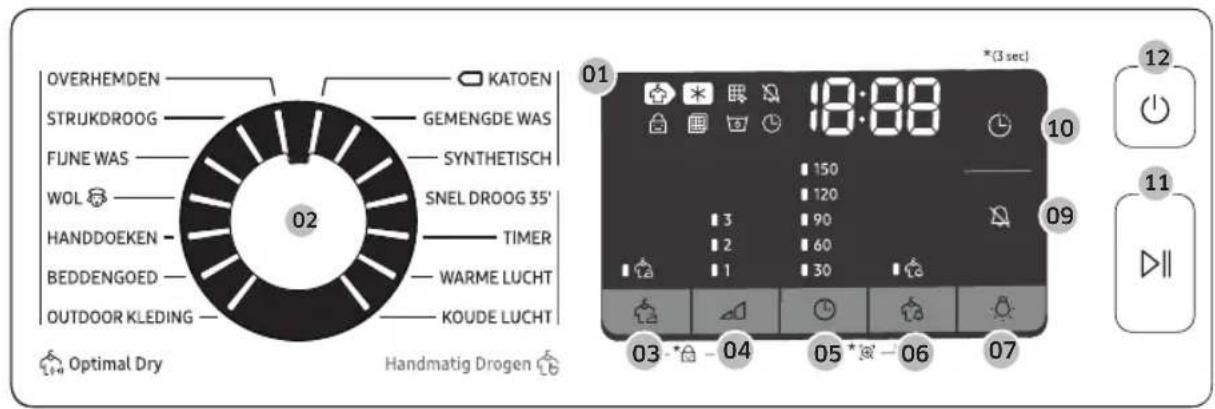

Bedieningspaneel

DV9TA/DV8TA**

DV7*TA*****

32 Netherlands

01 Digital grafisch display	Geeft alle droogprogramma's wee, waaronder de tijd per wasprogramma, informatiecodes en de status van de droger. Zie de onderstaande tabel voor statusinformatie.
		Drogen Koelen	*
		Alarm voor het reinigen van de warmtewisselaar		Geluid Uit
		Kinderslot		Filteralarm controleren
		Watertank is vol Uitgesteld		Einde
		Anti Kreuk Gemengde was
		Smart Check
02 Programmakeuzeknop	Draai aan de knop om een wasprogramma te kiezen. Zie het Programmaoverzicht op pagina 35 voor beschikbare droogprogramma's.
03 Anti Kreuk	Voegt ongeveer 3aar draaien metCUSpenzoeten aan het einde van het geseleeteerde wasprogramma om kreuken te voorkomen. Er verschijnt een grote cirkel op het display en de trommel draait metCUSpenzoen. Als u deze functie wilt activeren, drukt u op Anti Kreuk. Het betreffende lampje.
04 Droogniveau	Druk hierop om de droogtegraad in de programme's OVERHEMDEN, KATOEN, GEMENGDE WAS en SYNTHETISCH te selecteren. De droogheid kan in drie niveaus worden ingesteld (1-3). Niveau 1 worden gebruikt voor het gedeelrijkdrogen van items die plat liggen of hangen om te drogen. Niveau 3 is het sterkst en worden gebruikt om veel was te drogen.

Bediening

05 ①jd	Druk hierop om de programmatijd voor de programme's TIMER, WARME LUCHT en KOUDE LUCHT af te stellen. De volgende tijdopties (eenheid: minuut) zijn beschikbaar: 30, 60, 90, 120 en 150. • 120 minutes en 150 minutes zichen nicht beschikbaar voor de programme's WARME LUCHT en KOUDE LUCHT. • De exacte droogtijd verschilt afhankelijk van de vochtigheid van de was.
06 ②gemengde Was	Dit alarm is uitsluitend beschikbaar bij de programme's OVERHEMDEN, KATOEN, GEMENGDE WAS en SYNTHETISCH. Voor een gemengde was knippert het lampje voor Gemengde Was (föwanner het gemiddelde droogniveau van de items 80% is. Zo kunt u items vroeg UIT de droger halen die u Niet volledig droog wilt hebben of die sneller buiten de droger drogen terwijl u de rest door de droger LAST drogen.
07 ③rommelverlichting (DV9*TA*****/ DV8*TA*****)	Druk hierop om de trommelverlichting aan of UIT te zetten. De verlichting blijft 2 minutes aan, nadat u deze hebt ingeschakeld, en schakelt daarna automatisch UIT.
08 ④smart Check (DV7*TA*****)	Als de droger een probleem heeft gedetecteerd,+kunt u met Smart Check de status van de droger controlleden met behulp van een smartphone.
09 ⑤geluid Uit	Druk hierop om het geluid in of UIT te schakelen. De geluidsinstalling worden behouden wanner u de droger uitschakelt en weer inschakelt.
10 ⑥itgesteld Ende	U kunt de eindtijd van het geselecteerde programma met stappen van 1 eer aanpassen tot maximaal 24 uwr.
11 ⑦start/Pauze (Indrukken Om Te Starten)	Druk hierop om een programma te starten of te paueren. Als er een droogprogramma worden UITgevoerd, drukt u=eén keer op de knop om het programma te onderbreken. Druk er nogmaals op om het programma te cervolgen.
12 ⑧an/Uit	Druk hierop om de droger aan/uit tezetten. Als de droger 10 minutes is ingeschakeld zonder dat er op een knop worden gedrukt, worden de droger automatisch uitgeschakeld.

Programmaoverzicht

Optimal Dry

Programma Omschrijving		Max. lading (kg)
OVERHEMDEN	Gebruik dit programma om snel één item te drogen, bijvoorbeeld een overhemd.	2
STRIJKDROOG	Dit programma voltooit het droogproces in een vochtige toestand, wat strijken vergemakkelijkt.	4
FIJNE WAS	Voor kledingstukken die voorzichtig moeten worden behandeld, zoals lingerie.	2
WOL	Alleen voor in de machine wasbare en droogbare wol. Draai het wasgoed binnenstebuiten voordat u het gaat drogen voor de Beste resultaten.	1
HANDDOEKEN	Gebruik deze optie om was te drogen zoals badhanddoeken.	4
BEDDENGOED	Voor große items zoals dekens, lakens, dekbedden en lichte dekbedden.	2
OUTDOOR KLEDING	Voor buitenkleding zoals skikleding en bergkleding en ook voor stoffen zoals elastaan, stretch en microvezels. We bevelen aan dit programma te gebruiken nadat u uw kleding hebt gewassen met het programma OUTDOOR KLEDING van uw wasmachine.	2
KATOEN	Voorlicht katoenen kleding, beddengoed, tafellinnen, ondergoed, handdoeken en overhemden.	Max
GEMENGDE WAS	Voor gemengde was die uit katoen en synthetischestoffen bestaat.	Max
SYNTHETISCH	Voorlicht bevulde blouses en overhemden van polyester (diolen, trevira), polyamide (perlon, nylon) en dergelijkke combinations.	4

Bediening

Handmatig Drogen

Programma	Omschrijving	Max. lading (kg)
SNEL DROOG 35'	Om lichte katoenen synthetische kleding te drogen of kledingstukken die snel要去en drogen. De standard droogtijd is 35 minutes.	1
TIMER	Gebruik deze knop voor de gewenste droogtijd. 1. Draai de Programmakeuzeknop om TIMER te selecteren. 2. Druk op Tijd om de droogtijd in te stellen:tussen 30 minuten en 150 minutes. Houd de knop Tijd ingedrukt tijdens de beschikbare tijdopties met stappen van 30 minutes. OPMERKING De werkelijkde droogtijd kan verschillen afhankelijk van de droogte van de kledingstukken.	-
WARME LUCHT	Voor keine vooraf gedroogde items. De droogtijd is standard 30 minutes. Een tijdprogramma voor alle soortenstoffen, behalve voor wol en zijde. Gebruik dit programma voor was die nog steedslicht vochtig is of al vooraf is gedroogd. Ook geschikt voor het verder drogen vanmeerlaagse, dikke was die nicht gemakkelijk droogt. OPMERKING Dit programme is geschikt om afzonderlijke wollenstoffen, sportschoenen en knuffels te drogen. Droog.Deze uitsluitend met de speciale mand voor producten van wol.	-
KOUDE LUCHT	Alle soortenstoffen. Om items te verfrissen of te luchtenden die nicht lang+zijn gedragen.	-

Programmaoverzicht

OPMERKING

Voor de Beste resultaten volgt u de aanbevelingen voor hoeveelheid wasgoed voor elk droogprogramma.

Grote lading: Vul de trommel tot ongeveer 3 / 4 vol. Voeg geen kledingstukken toe boven ditiveau, waar de vrij要去en+kennen draaien.
Gemiddelde lading: Vul de trommel tot ongeveer 1 / 2 vol.
- Kleine lading: Vul de trommel met 3-5 items, nicht meer dan 14 vol.

Programma Aanbevolen items		Hoeveelheid wasgoed	Droogniveau
OVERHEMDEN	Non-iron-overhemden of blouses gemaakt van katoen, linnen, synthetische stoffen of combinaties.	2	Beschikbaar
STRIJKDROOG	Dit programma voltooit het droogproces in een vochtige toestand, wat strijken vergemakkelijk.	4	Niet beschikbaar
FIJNE WAS Zijde, fijnere stoffen en lingerie.		2	Niet beschikbaar
WOL	Alleen voor in de machine wasbare en droogbare wol.	1	Niet beschikbaar
HANDDOEKEN	Gebruik deze optie om was te drogen zoals badhanddoeken.	4	Niet beschikbaar
BEDDENGOED	Voor groe items zoals dekens, lakens, dekbedden en lichte dekbedden.	2	Niet beschikbaar
OUTDOOR KLEDING	Voor buitenkleding zoals skikleding en bergkleding en ook voor stoffen zoals elastaan, stretch en microvezels.	2	Niet beschikbaar
KATOEN	Voorlicht katoenen kleding, beddengoed, tafellinnen, ondergoed, handdoeken en overhemden.	Max Beschikbaar
GEMENGDE WAS	Gemengde was die uit katoen en synthetische stoffen bestaat	Max Beschikbaar
SYNTHETISCH SYNthetische kleding of gemengde stoffen.		4	Beschikbaar

Bediening

Programma Aanbevolen items	Hoeveelheid wasgoed	Droogniveau
SNEL DROOG 35' Synthesische kleding enlicht katoen	1	Niet beschikbaar
TIMER Alle soorten stoffen;ijdprogramma. -		Niet beschikbaar
WARME LUCHT	Kleine items en vochtige kleding. Dagelijkse items die geschikt+zijn voor drogen met warmte.	-	Niet beschikbaar
KOUDE LUCHT	Alle soorten stoffen. Om items te verfrissen of te luchtenden die nicht lang+zijn gedragen.	-	Niet beschikbaar

Aandeslag

Eenvoudige stappen om te beginnen

1. Druk op An/Uit om de droger aan te zetten.
2. Doe de was in de droger en sluit de deur.
3. Draai de Programmakeuzeknopaar het gewenste programma.
4. Verander desgewenst de programme-installingen ( Droogniveau en Tijd).
5. Kies de benodigde instellingen en opties maar uw voorkeur. (Anti Kreuk, Trommelverlichting, Gemengde Was en/of Uitgesteld Einde).
6. Houd Start/Pauze (Indrukken Om Te Starten) ingedrukt. Het indicatielampje van de droger gaat branden en de geschatte programmatijd worden weergegeven op het display.

OPMERKING

Het aantal beschikbare instellingen en opties verschilt per programma.

Hetprogramma terwijl de droger aan hetdrogen is veranderen

1. Druk op Start/Pauze (Indrukken Om Te Starten) om het programme te stoppen.
2. Kies een ander programme.
3. Druk op Start/Pauze (Indrukken Om Te Starten) om een新模式programma te starten.

Sorteren en laden

• Plaats nicht meer dan een waslading tegelijkertijd in de droger.
  Vermijd het(AP) men gen van zware en zeer lichte items.
• Voeg een droge handdoek toe aan het wasgoed om de droogefficiëntie teverhogen wanner u eén of twee items drooqt.
• Voor deBESTe resultaten haalt u items los van elkaar voordat u ze in de drogen stocht.
• Overbelading beperkt het draaiproces, wat leidt tot ongelijkmatig drogen en kreukels.
• Tenzij aanbevolen op het waslabel, vermijdt u het drogen van wollen goed of articelen van glasvezel.
  Vermijd het drogen van ongewassen items.
• Droog artikelen nicht die+zijn bevuild met olie, alcohol, benzine, enz.

Bediening

Rekdrogen (uitsluitend bij modellen die deze optie hebben)

Stel de droogtijd in tot maximaal 150 minuten op basis van de hoeveelheid vocht en het gewicht van de items. Als u wasgoed droegt met het droogrek, worden het gebruik van het programma TIMER aanbevolen.

1. Plaats het droogrek in de trommel, plaats de haakjes aan voorkant van het droogrek in de openingsen van het deurmembraan.

1. Plaats de items op het rek en waar voldoende ruimte over zodat de lucht kan circuleren. Kledingstukken vouwt u op en legt u plat op het rek. Schoenenplaatst u met de zool maar beneden.

A. Rekdrogen

1. Sluit de deur en druk op Aan/ Uit. Kies TIMER en druk verwolgens op iijd om de droogtijd te selecteren.

2. Houd Start/Pauze (Indrukken Om Te Starten) ingedrukt.

Droogsuggestions

Items (max 1,5 kg) Omschrijving
Wasbare truien (opvouwen en plat op het rek leggen)	Als u het rek gezebruikt om wasgoed te drogen, vouv de kleding dan op en plaats deze op het rek om te voorkomen dat de kleding.gaat kreuken.
Knuffels (gevuld met katoen of polyesterverzel)
Knuffels (gevuld met schuim of rubber)
Schuimrubberen kussens
Gymschoenen Als u sportschoenen wilt drogen,plaats de schoenen dan met de zolen op het rek.

Voorzichtig

• Als schuimrubber, plastic of rubber op een hoge temperatuur droogt, können de artikelen beschadigd raken en ontstaat er brandgevaar.
• Gebruik het droogrek om schade aan schoenen te voorkomen.

Bediening

Programmahandleiding

Volg algijd het waslabel wanner u drooegt. Als de instructies op het waslabel nicht beschikkaar zich, raadpleegt u de volgende tabel.

Spreien en dekbedden •	Gebruik de Hoge temperatuurinstellenen.
Dekens • Droog voor de beste resultaten slechts één deken tegelijkkertijd.
Katoenen luiers • Gebruik de Hoge temperatuurinstellenen.
Donzen artikelen • Niet drogen op een hoge temperatuur. Dit kan brandgevaar veroorzaken. Gebruik uitsluitend het programma KOUDE LUCHT.
Schuimrubber (achterkant van een vloerkleed, knuffels, enz.)	Niet drogen op een hoge temperatuur. Dit kan brandgevaar veroorzaken. Gebruik uitsluitend het programma KOUDE LUCHT.
Kussens • Voeg een aantal droge handdoeken toe om het trommelproces te verbeteren en voor een donzigresultaat.Geen kapok of schuimkussen met warmte drogen. Gebruik uitsluitend het programma KOUDE LUCHT.
Plastic (douchegordijnen, hoezen voor tuinmeubelen, enz.)	Gebruik KOUDE LUCHT of TIMER.

VOORZICHTIG

Ga voorzichtig te werk als u items wilt drogen die hierboven Niet worden vermeld.

Speciale functies

Uitgesteld Ende

U kunt de droger instellen om een geselecteerd programma op de door u ingesteldeijd te voltooien.

1. Selecteer een programma met de benodigde opties.
2. Druk of de knop - of + Uitgesteld Ende om eenijd:tussen 1 en 24aar, in stappen van 1aar, in te stellen.
3. Houd DII Start/Pauze (Indrukken Om Te Starten) ingedrukt. Het betreffende indicatielampje knippert en de klok begint af te tellen tot de ingestelde tijd.

OPMERKING

Als u deinstallingen voor Uitgesteld Einde wilt annuleren, start u de droger opnieuw met de knop Aan/Uit.

Kinderslot

Kinderslot voorkomt dat kinderen met de droger hunnen spelen. Wanner Kinderslot is ingeschakeld, worden alle knoppen uitgeschakeld, behalve de knop O Aan/Uit.

Als u Kinderslot in- ofuit wilt schakelen, drukt u tegelijkertijd op Gemengde Was en Smart Control of Anti Kreuk en Droogniveau en houdt u deze 3 seconden ingedrukt.

OPMERKING

Als Kinderslot is ingeschakeld en de droger wordenuitgeschakeld en weer ingeschakeld, blijft Kinderslot ingeschakeld.

Smart Check

Als de droger een probleem heeft gedetecteerd,kest u met Smart Check de status van de droger controleren met behulp van een smartphone. Wij wijzen u erop dat Smart Check uitsluitend kan worden gezruikt voor smartphones van de Galaxy- en iPhone-serie.

Als u Smart Check wilt gebruiken, moet u ervoor zorgen dat u de app Samsung Smart Washer/Dryer hebt gedownload en volgt u verwolgens onderstaande stappen.

1. Druk 3 seconden op liden Gemengde Was of druk op Smart Check. De LED's op het informatiadisplay draaien en de Smart Check-code worden weergegeven.

2. Op de smartphone opent u de app Samsung Smart Washer/Dryer en tikt u op de knop Smart Check.

3. Richt de camera van uw smartphone op de Smart Check-code die op het informatietisplay worden weergegeven.
4. Wanner de informatiecode is herkend, worden er door de app gedetailleerde informatatie over het probleem met verdere instructies weergegeven.

OPMERKING

• Als erlicht door het display van de droger worden weerkaatst, kan de smartphone moeite hebben om de informatatiecode te herkennen.
• Als de smartphone de code nietherkent, voert u de informatatiecodehandmatig in op de smartphone.

Onderhoud

WAARSCHUWING

Maak de droger Niet schoon doorrechtstreeks water op de droger te spreien.
- Gebruik geen wasbenzine, thinner, alcohol of aceton om de droger te reinigen. Dit kan leiden tot verkleuring, verrorming, schade, elektrische schokken of brand.
Haal de stekker uit het stopcontact voor het schoonmaken van de droger.

Bedieningspaneel

Reinigen met een zachte,licht vochtige doek. Gebruik geen schuurmiddelen. Sproei geen reinigingsmiddelenrechtstreeks op het paneel. Veeg onmiddelijk eventueel gemorste vloeistoffen weg van het bedieningspaneel.

Buitenkant

Reinigen met een zachte,licht vochtige doek. Gebruik geen schuurmiddelen. Gebruik ofplaats geen scherpe of zware objecten in de buurt van/op de droger. Bewaar wasmiddelen en wasbenodigdheden in een wasminderhouser (niet meegeleverd) of in een voorraaddoos.

Trommel

Reinig met een vochtige doek met een zacht, Niet-schurend schoonmaakmiddel dat geschikt is voor roestvrijstaal. Veeg overgebleven resten weg met een schone, droge doek.

Pluisfilter

Reinig het pluisfilter na elke lading.

1. Open de deur en trek het pluisfilter\ aar boven om het eruit te halen.

2. Open het buitenste filter en haal het binnenste filter (A) eruit.

3. Vouw het binnenste en buitenste filter beiden UIT.

4. Verwijder het Plains van beiden filters en reinig ze met de reinigingsborstel.

OPMERKING

Reinig de filters grondig door ze met stromend water te spoelen en zeervolgens volledig te drogen.

Onderhoud

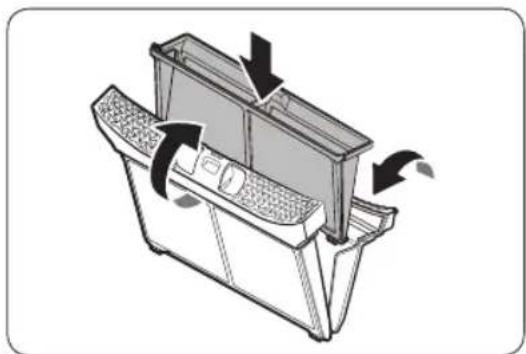

1. Zet het binnenste filter in het buitenste filter enplaats het pluisfilter wee op de oorspronkelijke positie.

Voorzichtig

• Reinig het pluisfilter na elke lading. Anders können de droogprestaties afnemen.
• Gebruik de wasdroger nicht zonder het binnenste filter in het buitenste filter.
• Als u de droger met een nat pluisfilter gebruikt, kan dit schimmel, stank of afname van de droogprestaties veroorzaken.

Watertank

Leeg de watertank na elke wasbeurt om lekkage te voorkomen.

1. Trek de watertank (A) met beiden handen maar voren om hem eruit te halen.

1. Leeg het water door het afvoergat (B) enplaats de watertank terug op zichn plaats.

OPMERKING

Als u de watertank leegt en opStart/Pauze (Indrukken Om TeStarten) drukt, wordt het betreffendeindicatielampjeuitgeschakeld.

Onderhoud

Warmtewisselaar

Reinig de warmtewisselaar minimaal een keer per maand. (of Wanner de zoemerklinkt en de indicator van de warmtewisselaar oplicht op het display.)

1. Druk voorzichtig op de bovenkant van de buitenste afdekplaat (A) om deze te openen.

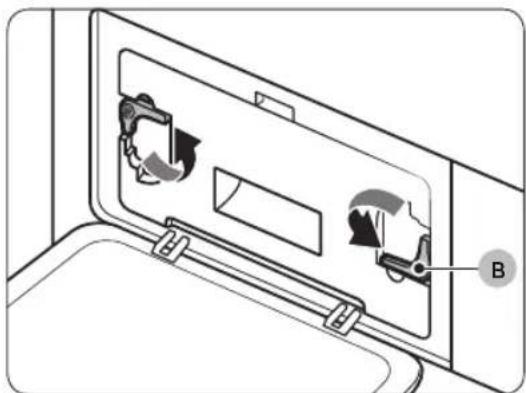

1. Ontgrendel de aflsuitingen (B).

2. Verwijder de binnenste afdekplaat (C).

1. Reinig de warmtewisselaar met de meegeleverde reinigingsborstel of met een stofzuiger met borstel. Zorg dat u bij het reinigen van de warmtewisselaar de bladen nicht verbuigt of beschadigt. Dit kan leiden tot een verminderde droogcapaciteit.

Voorzichtig

Reinig of raak de warmtewisselaar Niet aan met blote handen om fysiek letsel en brandwonden te voorkomen.
- Gebruik geen water om de warmtewisselaar te reinigen.
5. Reinig de binnenste afdekplaat met een zachte, vochtige doeK.

1. Plaats de binnenste afdekplaat\ weer op de oorspronkelijke plaats\ en vergrendel de afluiitingen.
2. Sluit de buitenste afdekplaat.

OPMERKING

Na het reinigen, zorgt u ervoor dat de afsluitingen zijn vergrendeld.

Problemen oplossen

Punten om te controlleren

Als zich een probleem met de droger voordoet, raadpleegt u eerst onderstaande babel en probeert u de suggesties.

Symptom Actie
Droger werkt nicht	Zorg dat de deur volledig is gesloten.Steek de stekker in het stopcontact.Controlleur de stroomonderbrekers en zekeringen in het huis.Leeg de watertank.Reinig het pleasfilter.
Droger verwarmt nicht	Controlleur de stroomonderbrekers en zekeringen in hetiris SELECTeer een andere instelling dan KOUDE LUCHT.Controlleur het pleasfilter en de warmtewisselaar.Reinig ze indien nodig.De droger bevindt zich möglichk in de koelfase van hetprogramma.
Droger droegt nicht	Controlleur de bovenvermelde punten en...Controlleur of de droger Niet overbeladen is.Droog lichte en zware items geschienen van elkaar.Verdeel große items better over de droger om ervoor te zorgen dat ze gelijkmatig drogen.Controlleur of de droger het water goed afvoert.Voorkleine ladingen, voegt u een,aantal droge handdoeken toe.Reinig het pleasfilter en de warmtewisselaar.
Droger maakt lawaai	• Controleer op munten, knopen, aanstekers, enz. • Zorg ervoor dat de droger waterpas staat en stevig op de grond staat. • De droger kan brommen als gevolg van lucht die door de trommel en ventilator beweegt. Dit is normal.
Droogt ongelijkmatig	• Naden, zakken en dergelijkke andere delen van kleding+zijn moeilijker te drogen dan andere delen. Dit is normal. • Droog zware en lichte items gezehden van elkaar.
Droger verspreidt een geur	• De droger kan huishoudelijkgegeuren onttrekken aan de omringende lucht en zeervolgensuitstoten. Dit is normal.
Droger wordenuitgeschakeld voordat de lading droog is	• Tekleine lading. Voeg meer items toe en start hetprogramma nogmaals. • Te grote lading. Verwijder items en start hetprogramma nogmaals.
Pluizen op kleding	• Zorg ervoor dat het pluizenfilter voor elk programme worden gereinigd. • Droog items die pluizen (pluizige handdoeken) apart van kleding die pluizen vangen, zoals eenzwarte linnen broek. • Verdeel grote ladingen in Kleinere ladingen.
Items zich gekrukeld na hetprogramma Anti Kreuk	• Ukunt het Bestekleine ladingen van 1-4 items drogen. • Laad minder items. Laad items van hetzelfde soort.
Geuren verdwijnen Niet uit items na hetprogramma KOUDE LUCHT	• Zorg ervoor dat u items met sterke geuren grondigwast.

Problemen oplossen

Informatiecodes

Bij problemen met de droger worden er möglichk een informatiecode op het display weergegeven. Raadpleeg onderstaande tabel en probeer de suggesties.

Informatiecode	Betekenis Actie
tC	Fout bij luchttemperatuursensor	Reinig het pluisfilter en/of de warmtewisselaar. Als het probleem zich blij voordoen, belt u een onderhoudsmonteur.
tC5	Fout bij compressortemperatuursensor	Wacht 2-3 minutes. Schakel het apparaat in en start opnieuw op.
dC	De deur van de droger staat open	Sluit de deur en start opnieuw. Als het probleem zich blij voordoen, belt u een onderhoudsmonteur.
HC Compressor is oververhit Bel een onderhoudsmonteur.
5C	Watertank is vol De afvoerpomp werkt nicht	Leeg de watertank, schakel het apparaat in en start opnieuw op. Als het probleem zich blij voordoen, belt u een onderhoudsmonteur.
AC6	Controleer de communicatie:tussen hoofd- en inverter-PBAs.	• Afhankelijk van de status keert de droger mogelijk automatisch terug maar de normale werkinq. • Schakel de droger uit eneer in. Start daarna het programma opnieuw. • Als de informatiecode zichbaar blij, belt u een onderhoudsmonteur.
3C	Controleer de werkinq van de motor.	• Probeer het programma opnieuw te starten. • Als de informatiecode zichbaar blij, belt u een onderhoudsmonteur.
FIL+tEr (Zoemer klinkt)	Warmtewisselaar moet worden schoongemaakt	Reinig de warmtewisselaar.

Voor codes die hierboven Niet zich vermeld, of als de informatatiecode zichtaar blijft, belt u een onderhoudsmonteur.

Bijlage

Wasvoorschriften

De volgende symbolen worden gebruikt in wasvoorschriften. De labels met wasvoorschriften bevatten labels en symbolen voor drogen, bleken, drogen en strijken, en indien nodig voor stomen. Deze symbolen zorgen voor overeenstemming:tussen kledingfabrikanten voor binnenlandse en geimporteerde kleding. Volg de aanwijzingen op het waslabel op zodat de kleding zo lang möglich meegaaten om problemen bij het wassen te voorkomen.

Wasprogramma

	Normaal
	Permanent indrukken/ kreukel bestendig/ kreukels beheersen
	Zachte/fijne was
	Handwas

Watertemperatuur\*\*

Heet

Warm

Koud

OPMERKING

** De stippen staan symbool voor de geschikte waswatertemperaturen voor de verschillende artikelen. Het temperatuurbereik voor Heet is 41-52 °C, voor Warm 29-41 °C en voor Koud 16-29 °C. (De temperatuur van het waswater要去 minimaal 16 °Cঃ voor een effectieve reiniging en om het wasmiddel te activeren.)

Bijlage

Bleken

	Alle bleekproducten (indien nodig)
	Alleen zonder chloor (kleurenbescherming) Bleek (indien nodig)
	Droogtrommelprogramma

Normaal

○	Permanent indrukken/ kreukel bestendig/ kreukels beheersen
○	Zachte/fijne was

Speciale instructies

	Aan de lijn drogen/ ophangen om te drogen
	Aan de lijn drogen
	Liggend drogen

Temperatuurinstelling

	Hoog
	Gemiddeld
	Laag
	Elke temperatuur
	Geen warmte/lucht

Droogstrijk- of stoomstrijktemperaturen

Hoog

Gemiddeld

Laag

Waarschuwingssymbolen voor het wassen en striken

	Niet wassen
	Niet uitwringen
	Niet bleken
	Kan nicht in de wasdroger
	Niet stoomstrijken
	Niet strijken

Stomen

○	Stomen
⊗	Niet stomen

	Aan de lijn drogen/ ophangen om te drogen
	Aan de lijn drogen
	Liggend drogen

Zorg voor het milieu

Dit apparaat is gemaakt van recyclebare materialen. Houd u bij het afdanken van dit apparaat aan deplaatselijke wet- en regelgeving met betrekking tot afvalverwerking. Knip de voedingskabel door zodate het apparaat Niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodate dieren enkleine kinderen zich nicht in het apparaat hunnen opsluiten.

Bijlage

Specificatie

DV9TA2, DV8TA2, DV7TA2*

TYPE DROGER - VOORLADER

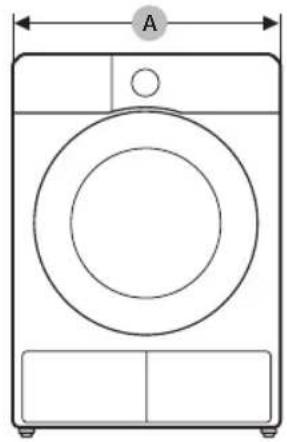

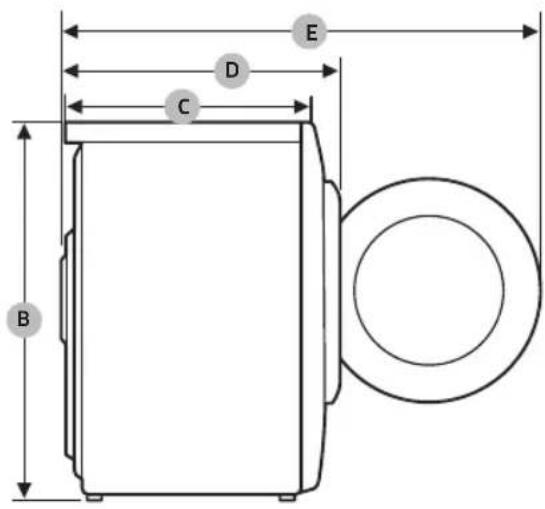

AFMETINGEN	A 600 mm
	B 850 mm
	C 600 mm
	D 650 mm
	E 1100 mm
GEWICHT		50 kg
ELEKTRISCHE VEREISTEN	220-240 V / 50 Hz 780-800 W
TOEGESTANE TEMPERATUUR		5-35 °C

DV9TA0, DV8TA0, DV7TA0*

TYPE DROGER - VOORLADER
AFMETENGEN	A 600 mm
	B 850 mm
	C 600 mm
	D 650 mm
	E 1100 mm
GEWICHT	Type deurglas	49 kg
	* Zonder type deurglas	48 kg
ELEKTRISCHE VEREISTEN	220-240 V / 50 Hz 600-650 W
TOEGESTANE TEMPERATUUR		5-35 °C

OPMERKING

Model zonder deurglas: DV**TA***D*

Bijlage

Verbruiksgegevens

Model Programma Was (kg)		(1)	Energieverbruik (kWh)	Max. duur (minutes)
DV9*TA2****	\( \square \) KATOEN(2)	9,0 1,54 2	20
		4,5 0,89 140
	\( STRIJKDROOG^{(2)} \)	9,0 0,95 140
	SYNTHETISCH	4,5 0,70 98
DV8*TA2****	\( \square \) KATOEN(2)	8,0 1,41 2	200
		4,0 0,80 130
	\( STRIJKDROOG^{(2)} \)	8,0 0,90 130
	SYNTHETISCH	4,0 0,60 90
DV7*TA2****	\( \square \) KATOEN(2)	7,0 1,25 1	80
		3,5 0,73 120
	\( STRIJKDROOG^{(2)} \)	7,0 0,85 1	20
	SYNTHETISCH	3,5 0,50 82

(1): Gewicht van droge was
(2): EN 61121:2013 testprogramma

Alle geevens met een 'sterretje' zich berekend op basis van EN 61121:2013

De verbruiksgegevens können verschillen van de bovenstaande nominale waarden.

Dit is afhankelijk van het vulgewicht, het soort textiel, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.

Model Programma Was (kg)	(1)	Energieverbruik (kWh)	Max. duur (minutes)
DV9*TA0****	KATOEN(2)	9,0 2,15 210
		4,5 1,12 145
	STRIJKDROOG(2)	9,0 1,05 130
	SYNTHETISCH	4,5 0,78 90
DV8*TA0****	KATOEN(2)	8,0 1,85 190
		4,0 1,10 135
	STRIJKDROOG(2)	8,0 0,95 120
	SYNTHETISCH	4,0 0,70 85
DV7*TA0****	KATOEN(2)	7,0	1,65
		3,5 1,00 125
	STRIJKDROOG(2)	7,0 0,90 110
	SYNTHETISCH	3,5 0,62	80

(1): Gewicht van droge was
(2): EN 61121:2013 testprogramma

Alle gegevens met een 'sterretje' zich berekend op basis van EN 61121:2013 De verbruiksgegevens können verschillen van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, het soort textiel, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.

Bijlage

Specificatieblad

In overeenstemming met de toepasselijke voorschriften voor energielabel voorschriften.

OPMERKING

Een sterretje * geeft een modelvariant aan met andere cijfers (0-9) of letters (A-Z).

Samsung
Modelnaam		DV9*TA2****	DV8*TA2****	DV7*TA2****
Capaciteit	kg	9,0	8,0	7,0
Type Condensator Condensator Condensator
Energierendement
A+++ (hoogste efficiëntie) tot D (laagste efficiëntie) A++ A+++ A+++
Energieverbruik
Jaarliks energieverbruik (AE_C) (Hetnergieverbruik worden Gebaseerd op 160 droogbeurten met hetstandarkatoenprogramma bij volle engedeeltelijke belading, en het verbruik van de standen voor laag vermogen. Het werkelijkenergieverbruik per beurt is afhankelijk van dewijze waarop het apparaat worden gebruikt.)	kWh/jr	194,0	176,0	158,0
Automatische wasdroger		Ja	Ja	Ja
Energieverbruik (E_dry) bijstandarkatoenprogramma bij volledige lading	kWh	1,54	1,41	1,25
Energieverbruik (E_dry.1/2) bijstandarkatoenprogramma bij volledige lading	kWh	0,89	0,80	0,73
uit-modus en aan-modus
Gewogen vermogen uit-modus (P_o) bij vollebelading	W	0,50	0,50	0,50
De modus Energieverbruik aan (P_l) bij volledige lading	W	5,00	5,00	5,00
Duur van de aan-modus	min	10	10	10
Programma's waarop de informatie op het label en het overzicht van toepassing zijn ('standaardkatoenprogramma' dat worden gezrukt bij volledige en gedeelelijk lading is het standaarddroogprogramma waarop de informatie op het label en fiche betrekking heeft. Dit programme is geschikt voor het drogen van normal vochtig katoenen wasgoed en is het meest efficienteprogramma met betrekking tot energieverbruik voor katoen. De verbruiksgeevens konnen afwijken van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, de gebrukke stoffen, het restvocht na het centrifugeren, fluctuatuies in de stroomtoevoer en de geselecteerde extra opties.)		Katoen + Droogniveau 2 + (Anti Kreuk UIT)
programmaduur van het standardprogramma
Gewogen programmaduur van het standardkatoenprogramma bij volledige lading en gedeelelijk lading	min 174	160	146
Programmaduur (T_dry) van standardkatoenprogramma bij volledige lading	min 220	200	180
Programmaduur (T_dry.1/2) van standardkatoenprogramma bij gedeelelijk lading	min 140	130	120
efficiëntieklasse condensatie
A (meest efficiënt) tot G (minst efficiënt) B B B
Gemiddelde condensatie-efficiëntie bij volledige lading	% 87	87	87
Gemiddelde condensatie-efficiëntie bij gedeelelijk lading	% 87	87	87
Gewogen condensatie-efficiëntie	% 87	87	87
Uitstoot luchtgeluid
Drogen bij volledige lading	dB (A) re 1 pW	65	65	65

Bijlage

Samsung
Modelnaam		DV9*TA0****	DV8*TA0****	DV7*TA0****
Capaciteit	kg	9,0	8,0	7,0
Type Condensator Condensator Condensator
Energierendement
A+++ (hoogste efficiëntie) tot D (laagste efficiëntie) A++ A++ A++
Energieverbruik
Jaarliks energieverbruik (AE_C) (Hetnergieverbruik worden Gebaseerd op 160 droogbeurten met hetstandaardkatoenprogramma bij volle engedeeltelijke belading, en het verbruik van de standen voor laag vermogen. Het werkelijkenergieverbruik per beurt is afhankelijk van de wijze waarop het apparaat wordengebruikt.)	kWh/jr	258,0	235,0	211,0
Automatische wasdroger		Ja	Ja	Ja
Energieverbruik (E_dry) bijstandaardkatoenprogramma bij volledige lading	kWh	2,15	1,85	1,65
Energieverbruik (E_dry.1/2) bijstandaardkatoenprogramma bij volledige lading	kWh	1,12	1,10	1,00
uit-modus en aan-modus
Gewogen vermogen uit-modus (P_o) bij vollebelading	W	0,50	0,50	0,50
De modus Energieverbruik aan (P_l) bijvolledige lading	W	5,00	5,00	5,00
Duur van de aan-modus	min	10	10	10

62 Netherlands

Programma's waarop de informatie op het label en het overzicht van toepassing+zijn ('standaardkatoenprogramma') dat worden gezruikt bij volledige en gedeelelijk lading is het standaarddroogprogramma waarop de informatie op het label en fiche betrekking heeft. Dit programme is geschikt voor het drogen van normal vochtig katoenen wasgoed en is het meest efficienteprogramma met betrekking tot energieverbruik voor katoen. De verbruiksgeevens konnen afwijken van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, de gebruekte stoffen, het restvocht na het centrifugeren, fluctuatuies in de stroomtoevoer en de geselecteerde extra opties.)		Katoen + Droogniveau 2 + (Anti Kreuk UIT)
programmaduur van het standardprogramma
Gewogen programmaduur van het standardkatoenprogramma bij volledige lading en gedeelelijk lading	min 173	159	144
Programmaduur (T_dry) van standardkatoenprogramma bij volledige lading	min 210	190	170
Programmaduur (T_dry.1/2) van standardkatoenprogramma bij gedeelelijk lading	min 145	135	125
efficiëntieklasse condensatie
A (meest efficiën) tot G (minst efficiën) B B B
Gemiddelde condensatie-efficiënie bij volledige lading	% 86	86	86
Gemiddelde condensatie-efficiënie bij gedeelelijk lading	% 86	86	86
Gewogen condensatie-efficiënie	%	86	86	86
Uitstoot lucktgeluid
Drogen bij volledige lading	dB (A) re1 pW	65	65	65

VRAGEN OF OPMERKINGEN?

LAND BEL OF BEZOEK ONS ONLINE OP
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NETHERLANDS 0889090100www.samsung.com/nl/support
FRANCE 0148630000www.samsung.com/fr/support
GERMANY 061967755577www.samsung.com/de/support
LUXEMBURG 26103710www.samsung.com/be_fr/support
