GEBRUIKSAANWIJZING 440e II HUSQVARNA

NL Gebruiksaanwijzing, 202-230

ES Manual de instrucciones, 231-259
PT Instruções para o uso, 260-289
IT Istruzioni per l'uso, 290-318
EE Kaisitsemisopetus, 319-344
LV Lietosanas pamaciba, 345-370
LT Naudojimosi instrukcijos, 371-396

435 II, 435e II

440 II, 440e II

435 II 435e II 440 II 440e II

Engine

Cylinder displacement, cm³ 40,9 40,9 40,9 40,9

Cylinder bore, mm 41 41 41 41

Stroke, mm 31 31 31 31

435 II 435e II 440 II 440e II

Motor

Cylindervolym, cm3 40,9 40,9 40,9 40,9

Cylinderdiameter, mm 41 41 41 41

435 II 435e II 440 II 440e II

Motor

Cylindervolumen, cm3 40,9 40,9 40,9 40,9

Cylinderdiameter, mm 41 41 41 41

435 II 435e II 440 II 440e II

Motor

Sylindervolum, cm3 40,9 40,9 40,9 40,9

Sylinderdiameter, mm 41 41 41 41

435 II 435e II 440 II 440e II

Moottori

Sylinteritilavuus, cm3 40,9 40,9 40,9 40,9

435 II 435e II 440 II 440e II

Moteur

Cylindrree, cm3 40,9 40,9 40,9 40,9

Alésage, mm 41 41 41 41

Course, mm 31 31 31 31

Régime de ralenti, tr/min 2900 2900 2900 2900

Puisance, kW/tr/min 1,6/9000 1,6/9000 1,8/9000 1,8/9000

Système d'allumage

Bougie

NGK BPMR 7A/ Champion RCJ 7Y

NGK BPMR 7A/ Champion RCJ 7Y

NGK BPMR 7A/ Champion RCJ 7Y

NGK BPMR 7A/ Champion RCJ 7Y

435 II 435e II 440 II 440e II

Motor

Hubraum, cm³ 40,9 40,9 40,9 40,9

Bohrung, mm 41 41 41 41

Hublange, mm 31 31 31 31

Symbolen op de machine:

WAARSCHUWING! Motorkettingzagen kann den gevaarlijk sein! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlijden van de gebruiker of andereen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk hebft begrepen.

Draag altijd:

Goedgekeurde veiligheidshelm
- Goedgekeurde gehoorbeschemers
Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van demachine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Ontsteking; choke: Zet de chokehendel in de chokestand. De stopschakelaar za dan automatisch in de startpositie worden gezet.

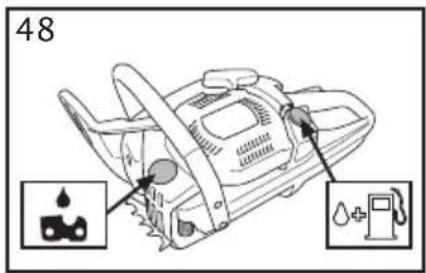

Brandstof bijvullen.

Zaagkettingolie aanbrengen.

Brandstofpomp

Het instellen van de oliepomp

Kettingrem geactiveerd (rechts)
Kettingrem, nicht geactiveerd (links)

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud要去en worden uitgevoerd als de motor uit staat. N.B.! De start/stopknop gaat automatisch terug maar bedrijfsstand. Om een onbedoelde start te voorkomen,要去aarom altijd het ontstekingsmechanisme van de bougie worden gehaal bij montage, controle en/of onderhoud.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem要去 geactiveerd,zijn wanner u de motorkettingzaag start.

WAARSCHUWING! Er kan tatsächlag optreden wonneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaar achteren maar de gebruiker toe komt. Dit kan ernstig persoonlijk letsel veroorzaken.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 202

Symbolen in de gebruiksaanwijzing: 202

INHOU

Inhoud 203

INLEIDING

Besteklant! 204

WAT IS WAT?

Wat is wat op de motorkettingzaag? 204

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue motorkettingzaag 205

Belangrijk 206

Gebruik altijd uw gezond verstand 206

Persoonlijke veiligheidsuitrusting 206

Veiligheidsuitrusting van de machine 207

Snijuitrusting 209

MONTEREN

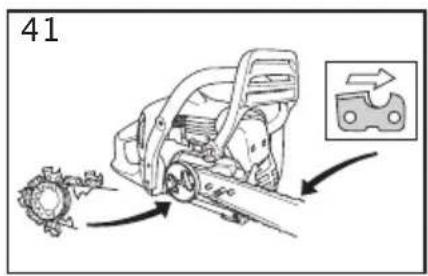

Monteren van zaagblad en ketting 213

BRANDSTOFHANTERING

Brandstof 214

Tanken 215

Brandstofveiligigheid 215

STARTEN EN STOPPEN

Starten en stoppen 216

ARBEIDSTECHNIEK

Voor ieder gebruik: 218

Algemene werkinstructies 218

Maatregelen die terugslag voorkomen 222

ONDERHOUD

Algemeen 223

Carburaturinstelling 223

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag .... 223

Geluiddempfer 224

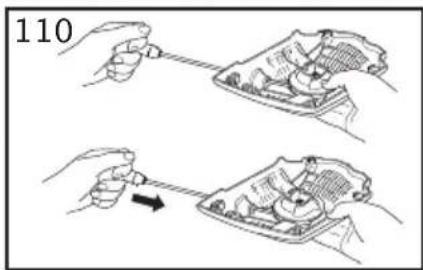

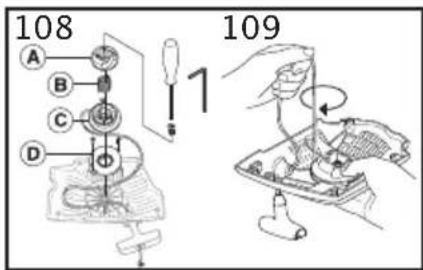

Starter 224

Luchtfilter 225

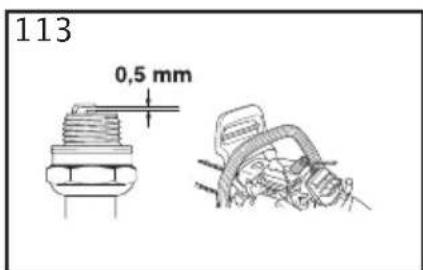

Bougie 225

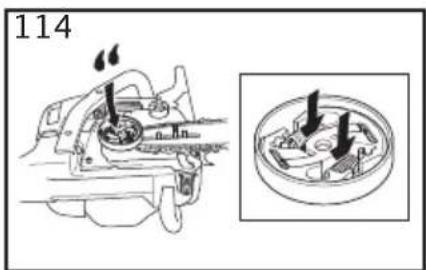

Naaldlager smeren 226

Koelsystem 226

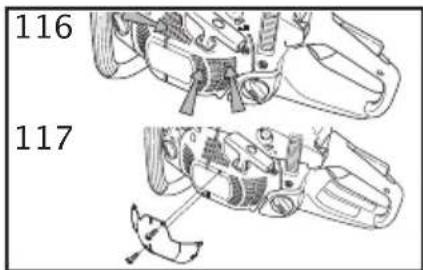

Centrifugal reinigen "Air Injection" 226

Gebruik in de winter 226

Onderhoudsschema 227

TECHNISCHE GEGEVENS

Vijlbenodigdheden en vijlhoeken 229

EG-verklaring van overeenstemming 230

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werkgebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabriek zich ontelbare producten geproduced, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 warde eerste motormaaier geintroduceerd, die in 1959 warde gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieuubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gestuurrende een langeperiodeaar volte tevredenheid zult waarderen. Door de aankoop van een van onze producten krijgt u de beschikking over professionele hulp bij reparations en service mocht er toch iets gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen maar de dichtstbijzijnde serviceworkplaats.

Wij hopen dat u tevreden zult+zijn met uw machine en dat deze u gedurende lange tijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

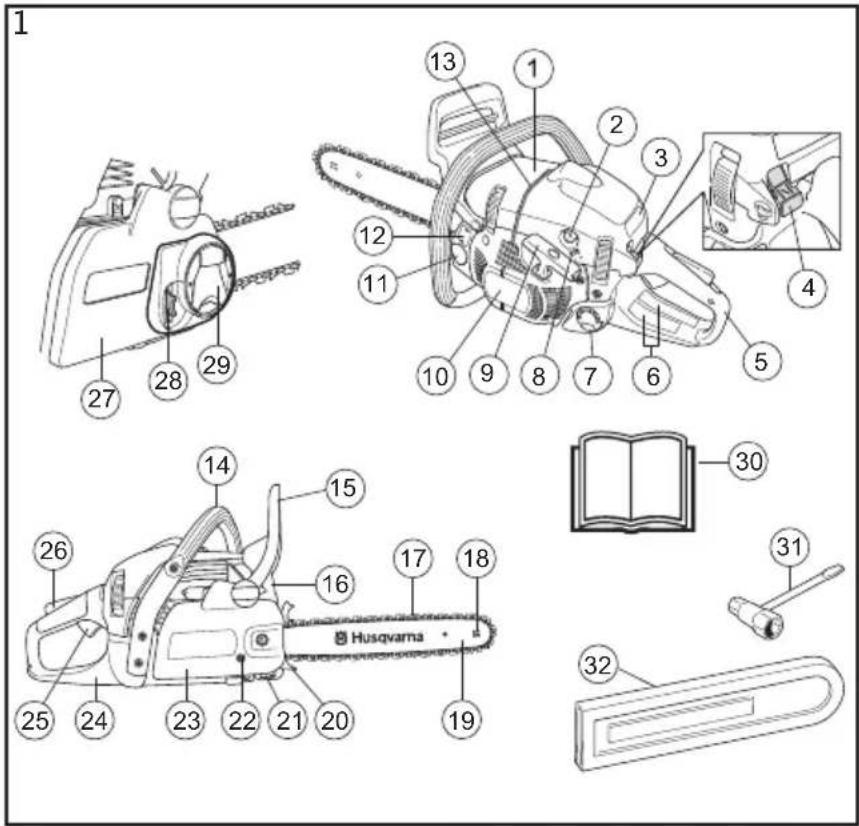

Wat is wat op de motorkettingzaag? (1)

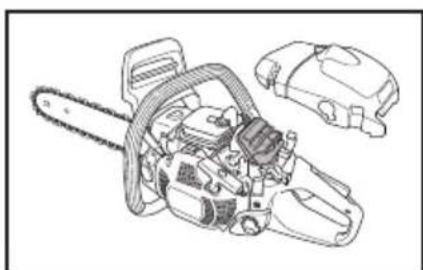

1 Cylinderkap
2 Brandstofpomp
3 Startherinnering
4 Gecombineerde start- en stopknop
5 Achterste handvat
6 Informatie- en waarschuwingsplaatje
7 Brandstoftank
8 Stelschroeven carburateur
9 Starhendel
10 Starter
11 Kettingolietank
12 Product- en serienummerplaatje
13 Velrichtpunt
14 Voorste handvat
15 Terugslagbeveiling
16 Geluideddemper
17 Ketting
18 Neuspiel
19 Zaoglabd
20 Schorssteun
21 Kettingvanger
22 Kettingspannerschroef (435 II, 440 II)
23 Koppelingdeksel (435 II, 440 II)
24 Rechterhandbescherming
25 Gashendel
26 Gashendelvergrendeling
27 Koppelingdeksel (435e II, 440e II)
28 Kettingspanwiel
29 Knop
30 Gebruiksaanwijzing
31 Combisleutel
32 Zaagbladbescherming

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
(1) - (117) verwijst maarillustraties op blz. 2-6.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stoppen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekomen. Zie instructies in het hoofdstuk Snijuitrusting.
- Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom.altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderden kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! AIs

motorkettingzagen slordig of verkeerd gebruikt worden, können ze gevaarlijk gereedschap zich en tot ernstige, zichs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemicalien die kankerverwekkend können zijn. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

WAARSCHUWING! Deze machine produceertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine zijn. Omdat de machine is uitgerust met een terugverende stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthandgreep, kunnen zichs kleine kinderen onder bepaalde omstandigheden de kracht hebben, die nodig is om de machine te starten. Dat kan een risico van ernstig persoonlijk letsel inhouden. Verwijderaarom de bougiekap wanner de machine Niet onder toezicht staat.

Belangrijk Gebruik alsijd uw gezond

BELANGRIJKI

Deze motorkettingzaag voor bosbouwtoepassingen is bestemd voor boswerkzaamheden zoals vellen, verwijderen van zijtakken en zagen.

Mogelijk gelden er nationale wettelijkke voorschriften die het gebruik van de machine beperken.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen hebft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen können beinvloeden.

Draag alsijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Wijzig deze machine nooit zo dat hij Niet langer overeenstem met de originele uitvoering, en gebruik de machine nicht als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Gebruik uitsluitend de incke gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstubken Snijuitrusting en Technische gegevens.

N.B.! Gebruik algid een beschemingsbril of gezichtsvizier om het risico van verwonding door wegliegende voorwerpen te verminderen. Een motorzaag is in staat om met groe kracht voorwerpen, zaals zaagsel,kleine stukjes hout enz.,weg te slingeren. Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vrijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

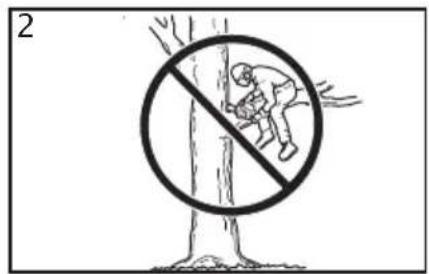

verstand (2)

Het is onmogelijk om alle denkbare situatuies, waaroor u zich geplaatst kunt zich bij het gebruik van een motorzaag, af te dekken. Wees algid voorzichtig en gebruik gezond verstand. Vermijd situatuies, waaroor u zich Niet voldoende gekwalificeerd acht. Wanner u zich, na het lezen van deze instructies, nog steeds onzeker voelt over de handelwijze, moet u een expert om adviesvragen voor u verdergaat. Aarzel nicht om contact op te nemen met uw dealer of met ons, wanner u vragen heeft over het gebruik van motorzagen. We+zijn u graag van Dienst om u adviezen te gehen, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een oppleiding in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek kunnen u vertellen welk opleidingsmaterial en welke cursussen beschikbaar zich. Er worden voortdurend gewerkt aan het verbeteren van design en techniek -verbeteringen waardoor uw veiligheid en efectiviteit toenemen. Breng regelmatinig een bezoek aan uw dealer om te zien welk nut u kunt hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine要去 geedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert derisico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

• Goedgekeurde veiligheidshelm
• Gehoorbeschemers
  Veiligheidsbril of vizier
• Handschoenen met zaagbescherming
  Broeken met zaagbescherming
• Laarzen met zaagbescherming, stalen neus en anti-slip zool
• U要去 altiijd een EHBO-kit bij de hand hebben.
  Brandblusser en spa

ALGEMENE VEILIGHEIDSINSTRUCTIES

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluidemper, zaagblad en ketting of een andere bron. Houd altdjeen hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig mocht hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden uitgelegd wat de veiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier wordenuitgevoerd en wanner service en/of reparaties nichtvakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met dedichtsbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanner de veiligheidsuitrusting defect is. De veiligheidsuitrusting要去 worden gecontroleerd en onderhonden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u ermee maar uw serviceworkplaats voor reparatie.

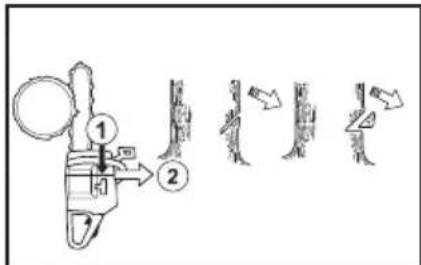

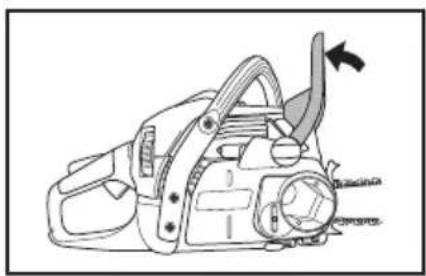

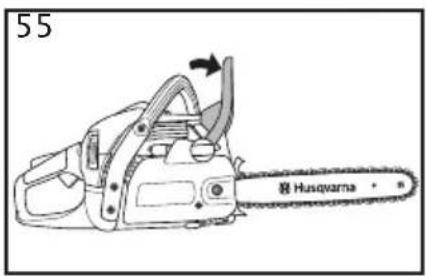

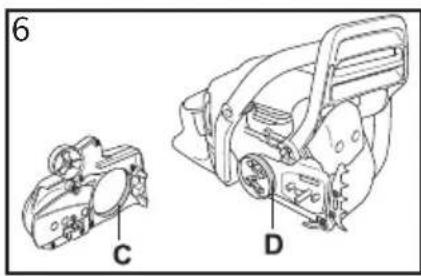

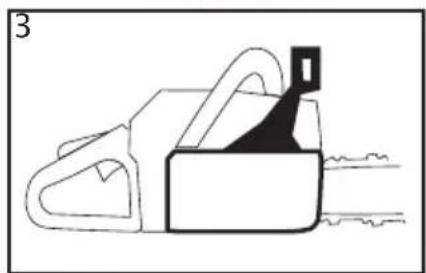

Kettingrem met terugslagbeveiling

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op ongevallen, maar alleen u als gebruiker kutze voorkomen. (3)

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp. (4)

• De kettingrem (A) wordt of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme. (5)
• Het activeren vindtplaats wanner de terugslagbeveiliging (B) maar voren worden geduwd. (5)
• Deze beweging activeert een met een veer gespannen mechanisme dat de remvoering (C) rond het kettingaandrijvingsystem van de motor (D) (koppelengtrommel) spant. (6)
• De terugslagbeveiliging werden nicht alleen geconstrueree on de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico

vermindert dat de linkerhand de ketting raakt wonneer men de greed op het voorste handvat verliest.

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start, om te voorkomen dat de ketting draait. (55)
• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting. Laat de motorzaag geen lange tijd aan staan wanner de kettingrem is geactiveerd. De motorzaag kan zeer warm worden.
• De kettingrem worden vrijgeveen door de terugslagbescherming met het opschrift "PULL BACK TO RESET" in de richting van het voorste handvat te bewegen.

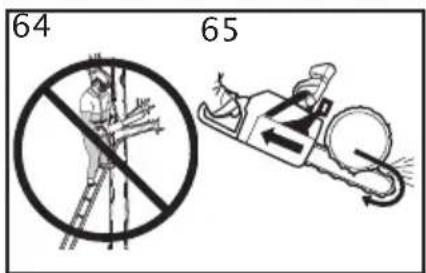

• Een terugslag kan blikksemnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en wordt de kettingrem nicht altiijd geactiveerd. In die gevallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en Niet maar vallen.
  Hoe de kettingrem geactiveerd worden, manueel of via het traagheidsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagriso-sector in contact komt.

Bij hevige terugslag en wonneer de terugslagrisciosector van de motorkettingzaag zich zo ver möglichk van de gebruiker bevindt, is de kettingrem zo geconstrueerd, dat hij worden geactiveerd via het tegenwicht van de kettingrem (traagheid) in de terugslagrichting. (7)

Bij minder hevige terugslag en wonneer de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

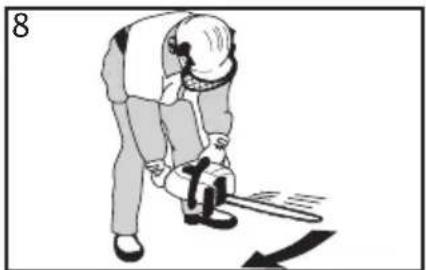

Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greep, d.w.z. wanner de linkerhand zo geplaatst is dat ze de beweging van deterugslagbeveiliging Niet kan beinvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traagheidsmechanisme. (8)

ZalIRST hand de hettingrem bij terugslag altijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheenGaat,kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren.Ook wanner u werkt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijgt terugslag,laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet,of de kettingrem wordt pas geactiveerd wanner de zaag al eventjes heeft hunn rondslingeren. In zo'n situatie kan

het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wanner de zaag in velpositie worden gezogen.

Zal de kettingrem.altijd door de traagheid worden geactiveerd, wanneer terugslag opttreedt?

Nee. Ten ersten要去 uw rem functioneren. Het is makkelijk de rem te testen, zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere keer voor u begint te werken. Ten tweede要去 derugslag voldoende sterk+zijn om de kettingrem te activieren. Als de kettingrem gevoelig zou zich, zou deze voortdurend worden geactiveerd, wat lastig zou zich.

Zal de kettingrem me algtd beschemmen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te geben. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet opijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitsstechniek kennener terugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueree on onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat worden gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien. (9)

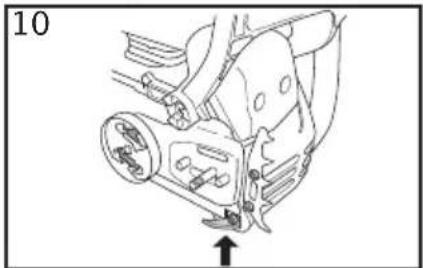

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies). (10)

De rechterhandbescherming moet er behalve de hand beschemen wonneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het中断ste handvat Niet beinvloeden. (11)

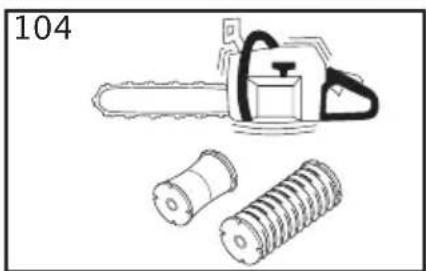

Trillingdempingssysteme

Uw machine is uitgerust met een trillingdempingssystem dat geconstrueerd is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine reducert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaamd trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)veroorzaakteertrillingen dan zagen in een zachehtoutsoort (de meeste naaldbomen). Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoogt het trillingniveau.

WAARSCHUWING! Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", bijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koud temperaturen.

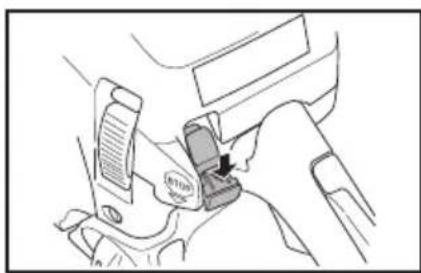

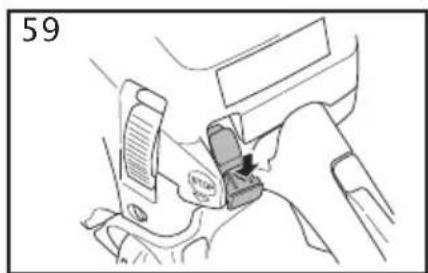

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schakelen. (12)

Geluiddempper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en+kunnen vonden bevatten die brand kurenveroorzaken. Start de machine daarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot+zijn. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluidemper onder andere uitgerust要去en met een goedgekeurd vonkenopvangnet. (13)

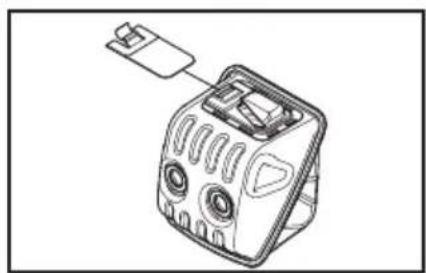

Zorg er bij het bevestigen van het net altijd voor dat het net in de juiste positie worden geplaatst. Gebruik zo nodig

ALGEMENE VEILIGHEIDSINSTRUCTIES

een ring/steeksleutel om het net teplaatsen of te verwijderen.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluiddemper. Door een kapotte geluiddemper konnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
  Bereikt optimale snij prestaties.
• De levensduur van de snijuitrusting verlengt.
• Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.

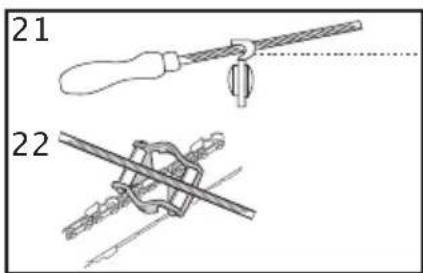

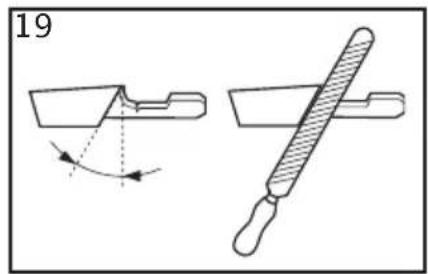

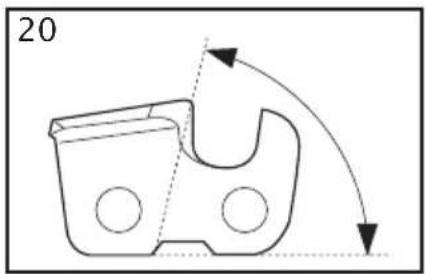

  Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg unsere instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoojt het risico op ongevallen.

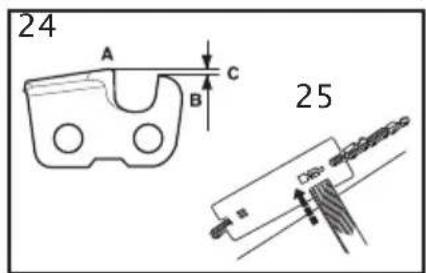

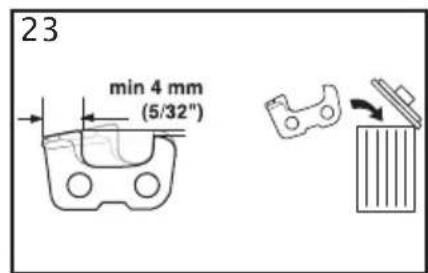

• Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

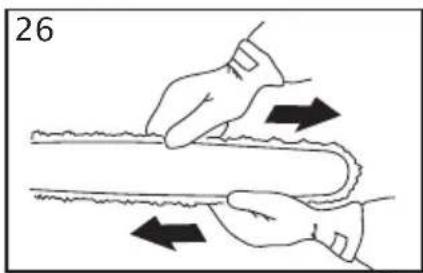

• Hou de ketting gestrekt! Als de ketting Niet voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.
  Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting Niet voldoende gesmeerd wordt, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vrijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correcte slijpen en te onderhonden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zich in standaarduitvoering en in eenuitvoering die het risico op terugslag redueert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! leder contact met een draaiende zaagketting kan ernstig letsel veroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Husqvarna aanbeveelt. Zie de instructies in het hoofdstuk Technische gegeevs voor informatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

Length (duim/cm)
Aantal tanden in het neuswiel (T).

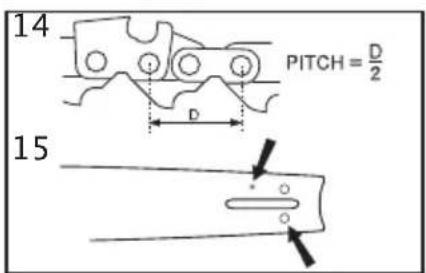

- Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiel van de motorkettingzaag要去en aangepast zich aan de afstand tussen de aandrijfschakels. (14)
Aantal aandrijfschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het aantal tanden van het neuswiel een bepaald aantal aandrijfschakels op.

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef要去 aangepastশ aan de aandrijfschakelbreedte van de ketting.
• Kettingolie-opening en opening voor het zaaagblad moet aangepast zich aan de constructie van de motorkettingzaag. (15)

Ketting

• Kettingsteek (=pitch) (duim) (14)
  Aandrijfschakel-breedte (mm/duim) (16)

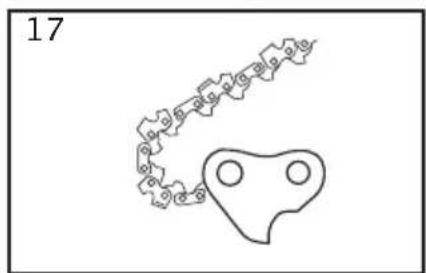

  Aantal aandrijfschakels (stuks) (17)

Sijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanner u de snijuitrusting door de boom要去 drukken en wanner de houten spaanders erg klein zichn. Met een zeer botte ketting zich er zichs helemaal geen spaanders. Dan krijgt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.
• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte:tussen deze beiden bepaalt de snijdiepe. (18)

Bij het lijpen van snijtanden moet men rekening houden met vier verschillende afmetingen.

1Vijlhoek (19)
2 Snijhoek (20)
3 Vijlpositie (21)
4 Diameter van de ronde vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan once vrijmal te gebruiken. Die garandeert dat de ketting worden geslepen voor een optimale terugslagreductie en zaagcapaciteit. (22)

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het Niet volgen van de slijpinstructies, verhoegt het terugslagrisico van de ketting aanzienlijk.

Slijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijilmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van

de ronde vijl en welke vijlmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.
  Vijl algijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wonneer u maar de volgende tand gaat. Vijl eerst alle tanden aan een rant, draai daarna de motorzaag om en vijl de tanden van de andere kant.
  Vijl zo dat alle tanden even lang zijn. Wanner de lengte van de snijtand slechts 4mm (5/32") bedraagt, is de ketting versleten en moet ze verrangen worden. (23)

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden,要去 die dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去 voor de ketting van uw motorzaag. (24)

WAARSCHUWING! Een te grote snijdiepte vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepte

• Wanner de snijdiepte worden afgesteld,要去en de snijtanden net geslepen zich. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B. ! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd verbord.
• Om de snijdiepte in te stellen heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vrijmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.
  Leg de vijilmal over de zaagketting. Informatie over het gebruik van de vijilmal staat op de verpakking. Gebruik de platte vrij om het overschot van het deel van dieiptestellernok dat onder de mal uitkomt, weg te vrijlen. De snijdiepte is correct als u geen watstand voelt wanner u de vrij over de mal haalt. (25)

ALGEMENE VEILIGHEIDSINSTRUCTIES

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijk verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze wordt. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden of de ketting voldoende gestrekt is. N.B.! Een neue ketting vereist een inrijperiode gedurende dewelke men vaker moet controleren of de ketting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglichk gestrekt moet worden, maar Niet harder dan dat men ze manueel rond kan draaien. (26)

435 II, 440 II

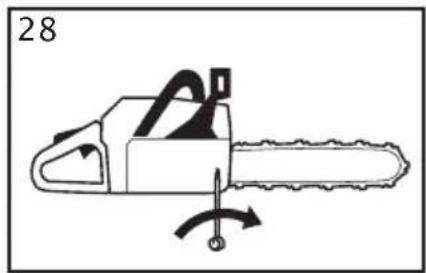

Maak de zaagbladmoer los die het koppelingdeksel/ kettingrem vergrendelt. Gebruik de combisleutel. Draai de zaagbladmoerervolgens zo hard maybek met de hand vast. (27)

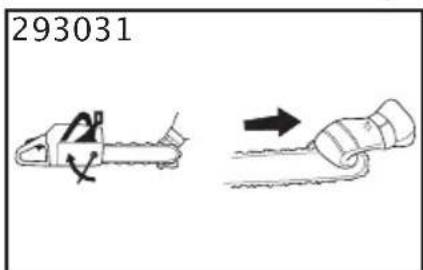

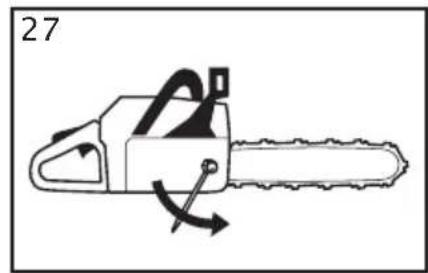

- Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij nicht langer slap hangt aan de onderkant van het zaagblad. (28)
- Gebruik de combisleutel en draai de zaagbladmoer vast terwijl u tegelijkertijd de zaagbladpunt omhoog houdt. Controller of de ketting makkelijk met de hand kan worden rondgedraaid en of hij Niet maar beneden hangt aan de onderkant van het zaagblad. (29)

Deplaats van de kettingstrekschroef is verschillend voor de once diverse modellen motorzagen. Zie de instructies in het hoofdstuk Wat is wat?, waar wordt aangegeven waar hij op uw model zit.

435e II, 440e II

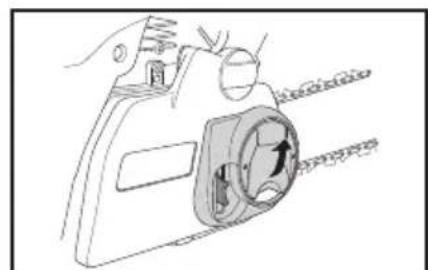

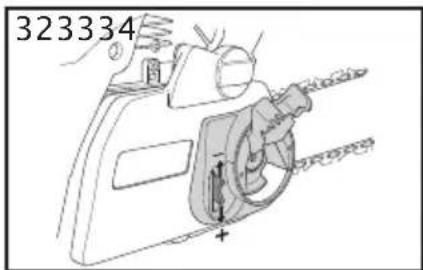

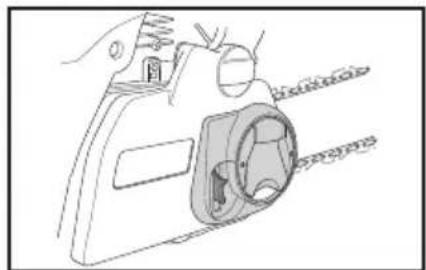

Maak de knop los door deze uit te klappen. (30)

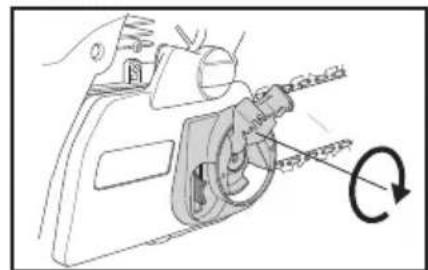

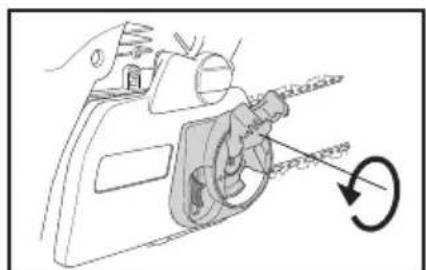

- Draai de knop gegen de klok in om de de kap van het zaagblad los te make. (31)
- Stel de spanning van de ketting af door het wil hier beneden (+) te draaien voor meer spanning en omhoog (-) voor minder spanning. (32)
Zet de zaagbladkoppeling vast door de knop met de klok mee te draaien. (33)

• Klap de knop terug om de spanning vast te zetten. (34)

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijk verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie moet een goede hechting aan de motorzaagketting en tevens goede vloei-eigenschappen hebben, of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door+zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van once olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie Niet verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gebruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaken, voor u ze lange tijd opbergt. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf worden et het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Een aantal modellen is ook leverbaar met verstelbare oliestroom.
• De tank voor de kettingolie en de brandstoftank�zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veiligheidsfunctie vereistECHter wel dat men de juiste kettingolie gebruikt (met te dunne en dunvloeije de olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburaturinstelling volgt (met een te "magere" instelling gaat de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteer kettingolie nodig).

Controle van de kettingsmering

• Controller bij elké tankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijke olierand te zien zich op het lichte voorwerp.

• Controller of het hettingoliekanaal van het zaagblad open is. Maak schoon indien nodig. (35)
• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig. (36)

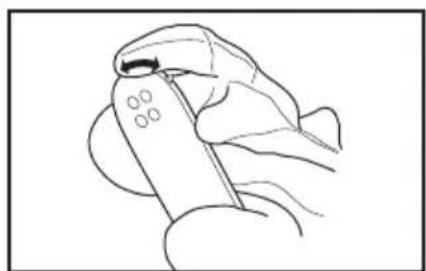

• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig. (37)

Als de kettingsmering Niet werkt na de bovenstaande contrôles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

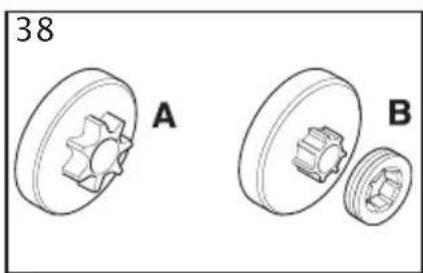

De koppelingtrommel is voorzien van een van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)
B Rim-aandrijftandwiel (ervangbaar) (38)

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormaal versleten is. Het kettingaandrijf-tandwiel要去 verwangen worden telkens men de ketting verramt.

Naaldlager smeren

Beide soorten kettingpoelie's hebben een naaldlager aan de uitgaande as, dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie.

Zie de instructies in het hoofdstuk Onderhoud, Naaldlager smeren.

Slijtagecontrole van de snijuitrusting

Controleer de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting stijf is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gezebuikt te controlen.

Vijl zo dat alle tanden even lang zijn. Wanner de lenghte van de snijtand slechts 4mm (5 / 32^ ) bedraagt, is de ketting versleten en moet ze verrangen worden. (23)

Zaagblad

Controleer regelmatig:

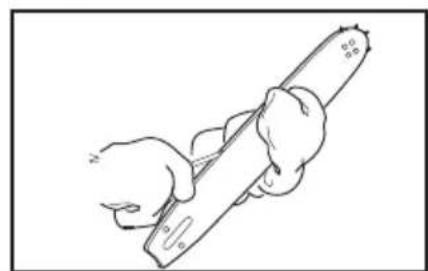

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.
• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.
• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.
  Voor een zo lang möglichke levensduur moet het zaagblad regelmatig omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt.

Draag algijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerdacht. Zie instructies in de hoofdstukken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situatuies waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de conditie waar in ze zich bevindt. Zie instructies in het hoofdstuk Algemene werkinstructies.

Controleer de werkking van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofdstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

MONTEREN

Monteren van zaagblad en hetting

WAARSCHUWING! Wanner u aan de ketting werkt, moet u.altijd handschoenen dragen.

435 II, 440 II

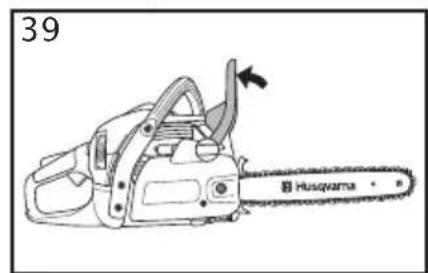

• Controller of de kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem maar de voorste handvatbeugel te duwen. (39)

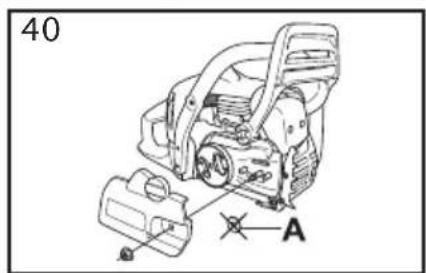

• Verwijder de zaagbladmoer en het koppelingdeksel (de kettingrem). Verwijder de transportbescherming (A). (40)
• Monteer het zaagblad over de zaagbladbout. Plaats het zaagblad in de achterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad. (41)
• Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad maar voren zijn gericht.
• Monteer het koppelingdeksel en vergeet Niet om de kettingafstelpen in de opening van het zaagblad teplaatsen. Controller of de aandrijfschakels van de ketting op het aandrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit. Draai de moer van het zaagblad met de hand vast.

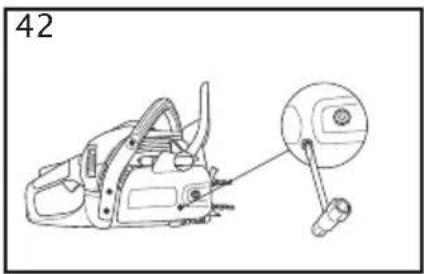

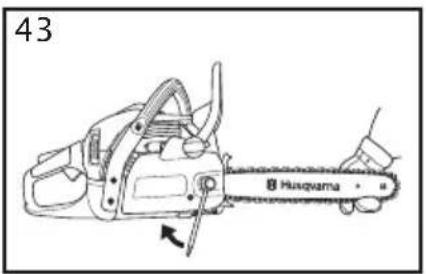

• Span de ketting door met behulp van de combisleutel de kettingsponschroef met de klok mee te schroeven. De ketting要去 aangespannen worden tot ze Niet langer slap hangt aan de onderkant van het zaagblad. (42)
• De ketting is juist aangespannen wonneer ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoer aan met de combisleutel. (43)
• Op een neue ketting要去 het wettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controller regelmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur. (44)

435e II, 440e II

• Controller of de kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem maar de voorste handvatbeugel te duwen. (45)

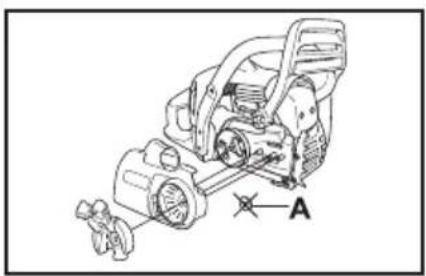

  Maak het kettingspanwiel los en verwijder het koppelingsdeksel (de kettingrem). Haal de transportbescherming weg. (A) (46)

• Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in dechterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad. (41)

• Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad maar voren zijn gericht.
• Monteer het koppelingdeksel en vergeet Niet om de kettingafstelpen in de opening van het zaagblad teplaatsen. Controller of de aandrijfschakels van de ketting op het aandrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit.
  Breng de ketting op spanning door het viel maar beneden te draaien (+). De ketting moet zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doorzakt. (32)
• De ketting is correct gespannen wanner ze aan de onderkant van het zwaard Niet doorzakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog enzet de zwaardkoppeling vast door de knop gegen de klok in te draaien. (33)
  Op een neue ketting要去 hettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controller regelmatig de kettingspanning. Correct aangespannen kettingen given goede bedrijfsprestaties en hebben een lange levensduur. (44)

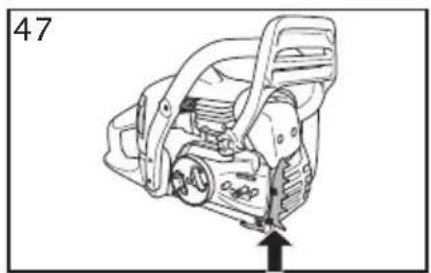

Monteren van schorssteun

Voor het monteren van een schorssteun - neem contact op met uw servicewerkplaats. (47)

Brandstof

Let op! Uw machine is uitgerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker teijken van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstofhoeveelheden mengt, hebben zichs kleine afwijkingen van de juiste oliehoeveelheid een groote invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gebruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voortdurend met een hoog toerental werkkt (b.v. Snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Husqvarna-alkylaatbrandstof

Husqvarna beveelt het gebruik van Husqvarna-alkylaatbrandstof aan voor de Beste prestaties. De brandstof bevat minder gevaarlijke stoffen dan reguliere brandstof, waardoor de uitsstoot van gevaarlijke uitaatgassen worden gereduceerd. De brandstofaat weinig resten achefter na verbranding, waardoor de motoronderdelen schoner blijven en de levensduur van de motor worden verlengd. Husqvarna-alkylaatbrandstof is nicht in alle markten verkrijgbaar.

Ethanolbrandstof

HUSQVARNA raadt in de handel verkrijgbare brandstof met een ethanolgehalte van maximaal 10% aan.

Inlopen

Gedurende langeijd op hoge toeren werkden, dient gedurende de eerste 10 uur te worden vermeden.

Tweetaktolie

Voor de Beste resultaten en prestaties,要去 HUSQVARNA tweetaktolie gebruiken, die special wordt gemaakt voor once luchtgekoelde tweetaktmotoren. Mengverhouding 1:50 (2%)
- Indien er geen HUSQVARNA twee-takt olie verkrijngbaar is, dient u een andere olie van goede kwaliteit en bedoeld voor luchtgekoelde motoren te

gebruiken. Neem contact op met uw dealer voor de keuze van olie.

• Gebruik nooit twee-takt olie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil.
• Gebruik nooit olie bedoeld voor vier-takt motoren.

Benzine, liter Tweetaktolie, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd要去en erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmensgel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.
• Meng zicheer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoftank leeg make en hem schoonmake.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie. (48)
• Gebruik nooit gebruikte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook nicht en planta ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wanner u wilt tanken zDat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Haal de machine alsijd weg van de tankplaats en-bron voordat u hem start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter moet minstens eenkeer per Jaar verrangen worden. Verontreinigungen in de tank hunnen defecten veroorzaken. Zorg ervoor dat debrandstof goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffanks zijn goed op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoffank altijd op hetzelfde tijdstip. (48)

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Brandstofdop en dop voor de kettingolie verwijderen

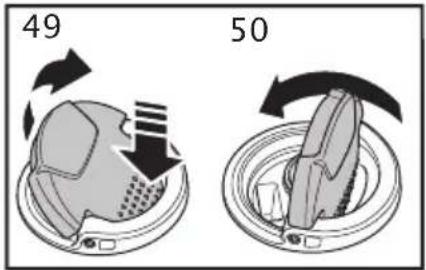

Druk op het ribbelige gebied van de kantelhendel en zet deze recht omhoog. (49)
- Draai de dop gegen de wijzers van de klok in los. (50)

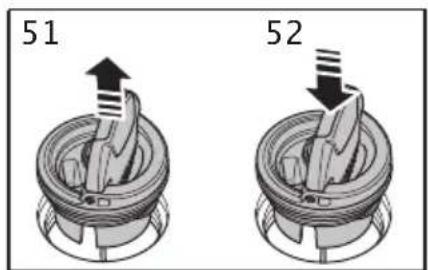

-Verwijder de dop. (51)

De brandstofdop en dop voor de kettingolie terugplaatsen

• Steek de dop maar binnen met de kantelhendelrecht omhoog. (52)

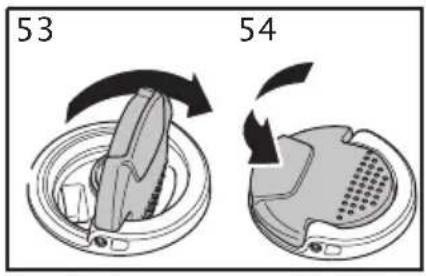

• Draai de dop stevig vast door deze met de wijzers van de klok mee te draaien. (53)
  Klap de kantelhendel neer. (54)

BELANGRIJK! Een beschadigde dop moet altijd worden verrangen.

Brandstofveiligung

Tank nooit wanner de motor van de machine loopt.
Zorg voor een goede ventilatie tijdens het tanken en het(AP) men gen van brandstof (benzine en 2-takt olie).
- Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.
- Start de machine nooit:

1 Als u brandstof of kettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichtbare beschadigingen aan bougiebeschemming en ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuele lekkege en dampen nicht in contact kennen komen met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waarvoor bedoelde en goedgekeurde tanks worden bewaard.
Bij opslag van langere duur en transport van de motorkettingzaag要去en de brandstof- en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation of de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.

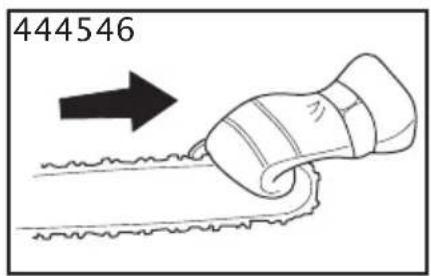

- De transportbescherming van de snij-uitrusting moet tijdens transport of opslag van de machine algid aangebracht zich, om abusievelijk contact met de scherpe ketting te vermijden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.
- Verwijder het ontstekingsmechanisme van de bougie. Activeer de kettingrem.
- Zet de machine vast tijdens transport.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedgekeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Zorg ervoor dat de machine goed is schoongemaaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening honden met de volgende punten:

De kettingrem要去 geactiveerd,zijn wanner de motorzaag wordt gestart,om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zicher dat zaagblad, ketting en alle kappen gemonteerd zich. Anders kan de koppeling losraken en persoonlijk letselveroorzaken.

Plaats de machine steeds op een stabiele ondergrond. Zorg ervoor dat u stevig staat en dat de ketting Niet in contact kan komen met een voorwerp.

Hou onbevoegden uith het werkgebied.

Wikkel het startkoord nooit rond uw hand.

Starten

De kettingrem要去 geactiveerd zich wanneer u de motor start. Activeer de rem door de terugslagbescherming maar voren te brengen. (55)

Koude motor

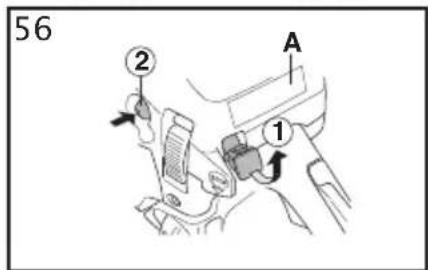

Startpositie, 1: Zet de start/stopschakelaar in de chokestand door het rode bedieningselementaar buiten en omhoog te trekken. (56)

Brandstofpomp (2): Druk een aantal malen op de rubberen balg van de brandstofpomp tot er brandstof in de balg komt (ten minste 6 koer). De balg hoeft nicht helemaal bevuld te worden. (56)

Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uw rechtervoet door dechterhandgreep te steken. (57)

Trek aan de starthendel, 3: Trek met uw rechterhand aan de starthendel en trek het starterkoord langzaam maar buiten tot u waarstand voelt (starkhaven vrijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Druk de rode chokehendel, 4: Zodra de motor aanslaat, hetgeen u hoor aan een 'plof'geluid, drukt u de rode chokehendel omlaag.

Trek aan de starthendel (5): Blij hard aan het koord trekken totdat de motor start.

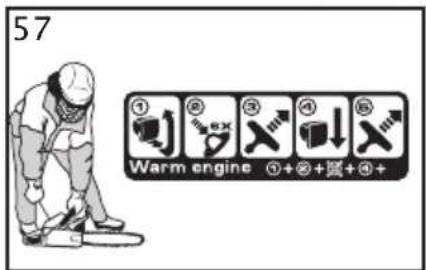

Warme motor

Startpositie, 1: De correcte choke/gashendelinstelling voor warme start worden verkreten door eerst de chokehendel te verzetten door de rode hendel maar buiten en omhoog te trekken. (56)

Brandstofpomp (2): Druk een aantal malen op de rubberen balg van de brandstofpomp tot er brandstof in de balg komt (ten minste 6 keer). De balg hoeft nicht helemaal bevuld te worden. (56)

Druk de rode chokehendel, 3: Hierdoor wordt de choke uitgeschakeld, die voor het starten van een warmemotorkettingzaag Niet nodig is. Door de beweging van de start/stop-schakelaar isECHTER een hoge stationairstand ingeschakeld, waardoor de warme start beter verloopt.

Trek aan de starthendel, 4: Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uwrechtervoet door dechterhandgreep te steken. (57)

Trek met uwrechterland aan de starthendel en trek het starterkoord langzaam maar buiten tot u waarstand voelt (starthaken grijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Omdat de kettingrem nog steeds geactiveerd is, moet het toerental van de motor zo snel möglichk terug maar nullast; hiervoor要去 u de gasvergrendeling uitschakelen. Uitschakeling vindt plaats door een Klein beetje gas te geeven via de gashendel. Daardoor voorkomt u onnodige slijtage van koppeling, koppelingstrommel en remband. Laat de machine enkele seconden stationair lopen voordat men vol gas geeft.

Aan de achechterkant van de zaag (A) zit een vereenvoudigde startherinnering met afbeeldingen die de desbetreffende stappen beschrijven. (57)

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wanner het vollediguitgetrokken is. Dit kan tot beschadigingen van demachingen van de machine leiden.

Let op! Reset de kettingrem door de terugslagbescherming terug te brengenaar de handvatbeugel. De motorkettingzaag is dankaar voor gebruik.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

• Start de motorkettingzaag nooit zonder dat zaagblad, zaagketting en alle=kappen correct gemonteerd zich. Zie de instructies in het hoofdstuk Monteren. Wanner zaagblad en ketting Niet op de motorzaag zich gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.
• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk komt u makkelijk de controle over de motorzaag kutverliezen. (55)

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.

• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijuitrusting.

• Hou de motorzaag algid met beiden handen beet. Hou uwrechterland op de achechterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen, moeten deze grep gebruiken. Hou stevig vast zodat uw duimen en vingers de handgrepen van de motorzaag omsluiten.

Stoppen

U stopt de motor door de start/stophendel in te drukken. (59)

N.B.! De start/stopknop gaat automatischtering naar bedrijfsstand. Om een onbedoelde start te voorkomen,要去aarom alkijd het ontstekingsmechanisme van de bougie worden gehald, wanner de machine Niet onder toezicht staat. (60)

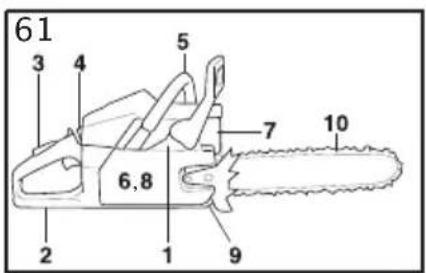

Voor ieder gebruik: (61)

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de achefterste rechterhandbescherming nied beschadigd is.
3 Controller of de gashendelvergrendeling goed werkteniet beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie zich.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderdelen van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigd zich onontbreken.
9 Controller of de kettingvanger op+zijnplaats zit en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstructies

BELANGRIJKI

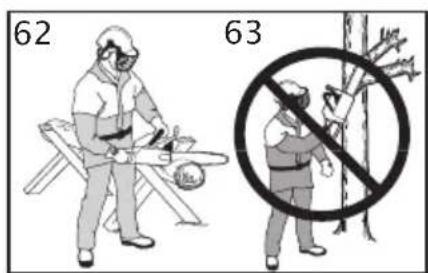

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opleidingen en practische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad. Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de controle over uw machine Niet kunt verliezen vanwege omstanders, dieren of een andere reden.

• Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallende boom en gewond raken.
  N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.
  2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatives leiden, zo kan de grond glad zichn, de wind de valrichting van de boom beinvoeden enz.
  3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (= veel kleine takken tegelijkkertijd). Kleine takken kannen na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen veroorzaken.
  4 Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel要去kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.
  5 Wees extra voorzichtig wonneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zichnormale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkeping op de verkeerdeplaats maakt, kan dit ertoe leiden dat deBoom u of de machine raakt zodate u de controle verliest. In beiden geallen sunt u ernstig gewond raken.

6 Wonneer u zich verplaatst moet de ketting vergrendeld worden met de kettingrem en moet de motoruitgeschakeld worden.Draag de motorkettingzaag met het zaagblad en de ketting maarchyter gericht. Als het om een langere verplaatsing gaat, moet u de zaagbladbescherming gebruiken.
7 Wanner u de motorzaag op de grond plaatst, moet u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kunt honden. Als de motorzaag een langerearend "geparkeerd" worden, moet u de motor uitzetten.

WAARSCHUWING! Soms komen er snippers vast te zitten in het koppelingdeksel waardoor de ketting vastloopt. Zet de motor altijd uit voordat worden begonnen met schoonmaken.

Basisregels

1 Door te begrijpen wat terugslag is en hoe hetveroorzaakt worden, kutn u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoogt het oncevalsrisico. De meeste terugslagen

zijn Klein, maar sommige{kunnen bliksemsnel en erg krachtig zich.

2 Hou de motorzaag algijd stevig vast met uw rechtterhand op het achechterste handvat en uw linker handvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greed om het terugslageffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten nicht los!
3 De meeste terugslagongevallen gebeuren bij het snoeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kurz struikelen of uw evenwicht kurz verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag veroorzaken.

Zorg dat u controle over het werkstuk hebt. Als de stukken, die u zaagt, Klein enlicht+zijn+kunnen ze in de ketting vastraken enaar u geworpen worden. Al hoeft dit op zich Niet gevaarlijk te+zijn, u kunt erdoor verrast worden en de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerstuit elkaar te trekken. Zaag slechts een stam of een stuk per keer. Verwijder de afgezaagde stukken om uw werkterrein veilig te honden. (62)

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt! (63)
5 Om volledige controle te hebben over uw motorkettingzaag is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan. (64)
6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan maarachtenaar de gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaag maarachtenaar u toe worden geworpen. (65)
8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver maar afterwards geduwd dat de terugslagrisicosector van het zaagblad het enige contact met de boom vormt, wat tot terugslag leidt. (66)

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp maar beneden, wordt zagen met trekkende ketting genoemd. Dan wordt de motorzaag� deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een natuurlijke steun gegen de stam. Bij zagen met

trekkende ketting heeft de gebruiker meer controle over de motorkettingzaag en waar de terugslagrisicosector van het zaagblad zich bevindt. (67)
9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangt, mag slechts een van de door ons aanbevolen combinaties gebruikt worden. Zie instructies in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag Niet veilig controlleren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draaien (als de motor langdurig op volle toeren draait zonder dat hij belast worden, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondvindt, kan dit tot ernstige beschadigingen van de motor leiden).

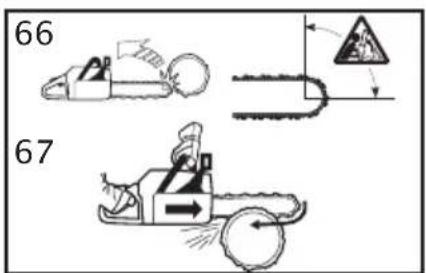

• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht hebft.

Voor het zagen要去 rekening houden met vrijf erg belangrijke factoren:

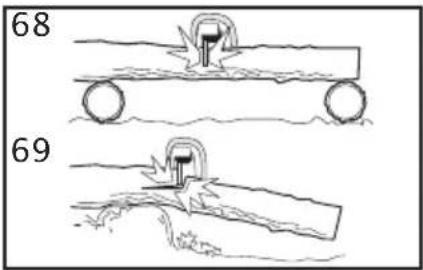

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede. (68)
2 Het zaagvoorwerp mag Niet splijten. (69)
3 De ketting magijdens en na het zagen nicht in contact komen met de grond of een ander voorwerp. (70)
4 Bestaat er risico op terugslag? (4)
5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp splijt is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De ereder genoemde ongewenste verschijnselen kannen in de meeste gevallen voorkomen worden door het zagen

in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doet kunt u zich verwonden aan de ketting wanner de motorzaag plotseling koskomt. Gebruik een hefboom om de motorkettingzaag los te make.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makeen krijgt, gezheenteerd要去en worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde.
principes toepassen als bij het zagen.

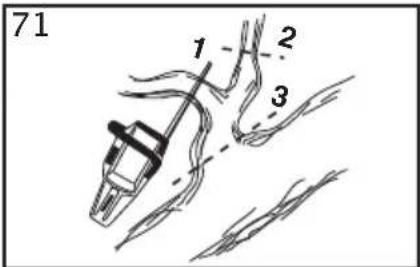

Zaag moeilijke takken stukje voor stukje af. (71)

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanner een paar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stipel stammen heeft, moet iedere stam die u wilt zagen, van de stipel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te laten liggen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen verwijl u werkt. (72)

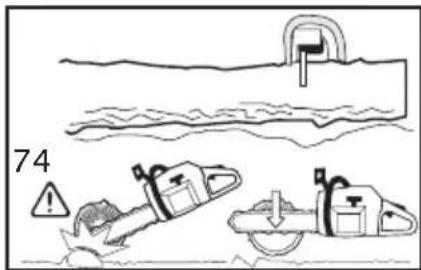

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgeklemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, is darüber wel groot. (73)

Zaag van boven maar beneden door de hele stam. Wees voorzichtig op het einde van de motorzaagsnede zodate u voorkomt dat de ketting de grond raakt. Blij vol gas geen maar wees bereid om te reageren indien dit nodig maytহn.(74)

Als dit möglichk is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen. (75)

De stam worden aan een Kant ondersteund. Groot risico op splijten. (76)

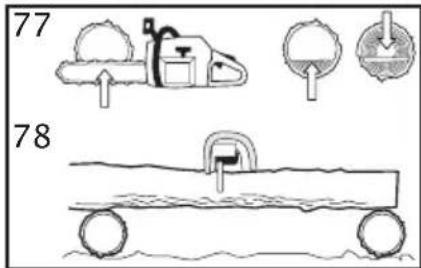

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten. (77)

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd. (78)

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten. (79)

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u nicht voldoende gekwalificeerd bent!

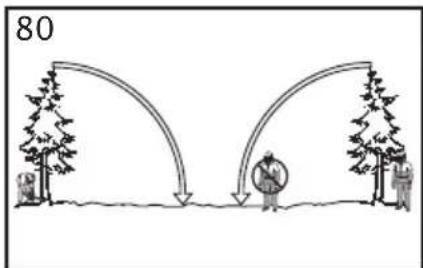

Veiligheidsafstand

De veiligheidsafstand tussen de boom die geveld zal worden en de dichtst bijzijnde werkplek要去 ten minste 2 1 / 2 boomlengtes bedragen. Zorg ervoor dat niemand zich voor enijdens het vellen in deze "risicozone" bevindt. (80)

Velrichting

Bij het vellen van bomen is het de bedoeling dat deBoom zo geveld worden dat het snoeien en het doorzagen van de gevelde boom in zulk "eenvoudig" terrein als möglichk kan gebeuren. U moet er veilig+kunnen gaan en staan.

Nadat u bepaald heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
- Windrichting
Takkenconcentratie
Eventeel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdtde van de boom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat deBoom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zichn om de boom in+zijn natururlijke richting te latent vallen odomat blijkt dat het onmogelijk of te gevaarlijk is om te proberen de boom in de gewenste richting te latent vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke veiligheid, is dat u moet controleren of deBoom geen beschadigde of "dode" takken heeft die af kuren breken en u kuren verwonden.

In de eersteplaats要去 voorkomen worden dat de vallendeBoomvastraaktin een andereboom.Het is erg gevaarlijk om zoin vastgeraatkeboom op de grond te

krijgen en het ongevalsrisico is erg groot. Zie instructies in het hoofdstuk Hanteren van een misluktte poging. (81)

BELANGRIJK! Op kritieke velmomenten要去 de gehoorbeschemers direct na het voltooien van de motorzaagwerkzaamheden opgeklapt worden, zodat u geluiden en waarschuwingssignalen kut opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg

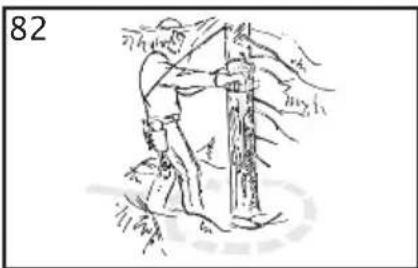

Haal altiijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werken en de stam tussen u en de motorkettingzaag te honden. (82)

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodat u gemakkelijk weg kunt komen wanner de boom begint te vallen. De vluchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen. (83)

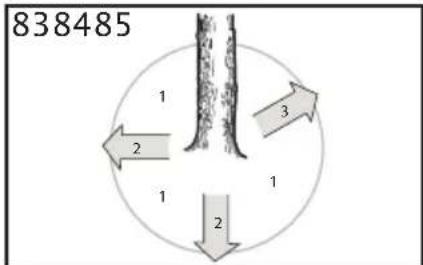

1 Risicozone
2 Vluchtweg
3 Velichting

Vellen

WAARSCHUWING! We raden involdoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbladlengthe die kleiner is dan de stam diameter!

Het vellen geleurt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindig met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juiste plaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

Inkeping

Bij het aanbrengen van de inkeping begint men met de bovenste inkeping. Kijk langs de velrichtpunten (1) op de zaag maar een doel verderop in het terrein, waar u wilt dat de boom neervalt (2). Sta aan de rechterkant van de boom, achefter de zaag, en zaag met trekkende ketting.

Breng daarna de onderste inkeping aan zodat die eindigt waar de bovenste inkeping eindigt. (84)

De inkepingsdiepte moet 1/4 van de stam diameter bedragen en de hoekussen de bovenste en de onderste inkeping ten minste 45^

De beiden inkepingen ontmoeten elkaar op de inkepinglijk. De inkepinglijk要去 volkommen horizontal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozen valrichting. (85)

Zaagsnede

De motorzaagsnede wordt aangebracht vanaf de andere
kant van de boom en moet volkommen horizontalaiggen.
Sta links van de boom en zaag met trekkende ketting.

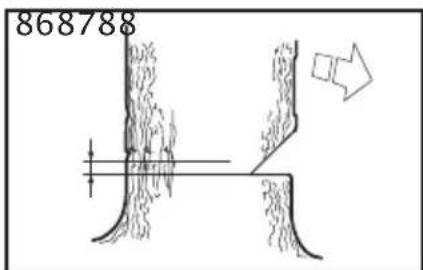

Breng de motorzaagsnede ca. 3-5 cm (1,5 - 2^n) boven de horizontale lijn van de inkeping aan. (86)

Steek de schorssteun (indien deutsche gemonteerd is) ache ter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of de boom nicht in een richting beweegt die tegenovergesteld is aan de gekozen valrichting. Breng zodra de snijdiepe dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede.

De motorzaagsnede moet parallel met de inkepinglijn beeindigd worden zodate afstand tussen beiden tenminste 1/10 van de stam diameter bedraagt. Het ni te doorgezaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet diest als schairier en stuurt derichting van de vallende boom. (87)

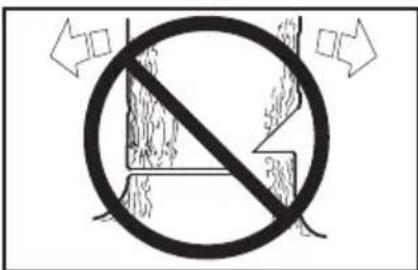

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen. (88)

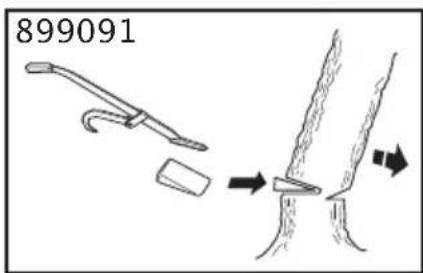

Wanner de motorzaagsnede en de inkeping的那一ar zich, moet de boom uit zichzelf beginnen te vallen of met behulp van de velwig of het breekijzer. (89)

We raden aan een zaagbladlengthe te gebruiken die groter is dan de stamdiameter van de boom, zodate de zaagsnede en de inkeping aangebracht+kennen worden met een zogenaamde "enkelvoudige snede".Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengthes wij aanbevelen voor uw motorkettingzaag.

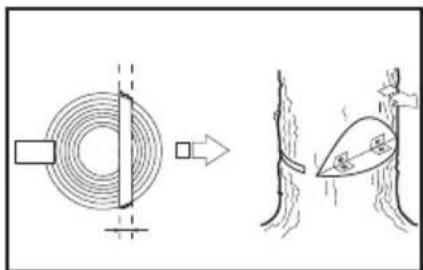

Er zijn methodes om bomen te vellen met een stam diameter die groter is dan de zaagbladlengthe. Bij deze methodes is het risico dat de terugslagriso-sector van het zaagblad in contact komt met een voorwerp erg groot. (4)

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het oncevalsrisico is erg groot.

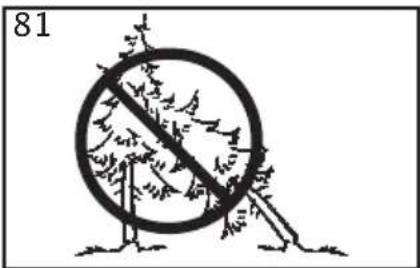

Probeer de boom die ergens opgevalten is nooit maar beneden te zagen.

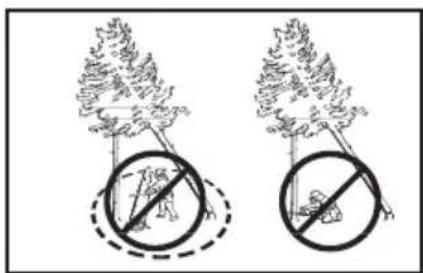

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom. (90)

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker
Draagbaar

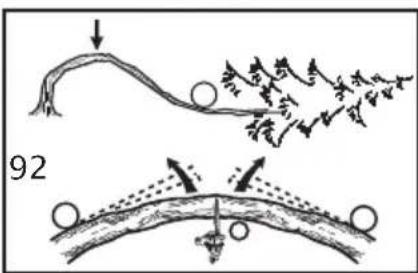

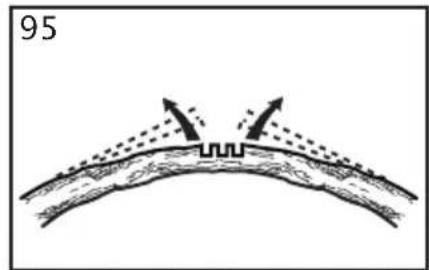

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich bevindt. (91)

Beoordeel hoe u de spanning het best kunt wegnemen en of u dit zich kunt. In extra gecompliceerde situations is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wonneer de spanning worden weggenomen. (92)

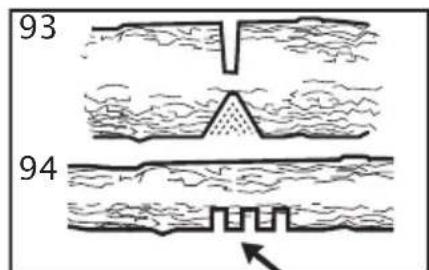

Maak een of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodate de boom/tak "afbreekt" bij het breekpunt. (93)

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cm:tussenruimte. (94)

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt. (95)

Zaag de boom/tak cervolgens vanaf de andere Kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan blikksemsnel, plotseling en.krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting gegen de gebruiker slaan. Als de ketting in beweging is wonneer ze de gebruiker raakt,kan dit tot ernstige en zelfs dodelijke verwondingen leiden.Het is moodzakelijk om te begrijpen waardoor terugslag wordtveroorzaakt en hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waar bij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt werden door de terugslagrisicosector van de zaagbladpunt. (66)

Terugslag gebeurt altijd in de richting van het zaagbladoppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andererichtingen zich, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact komt met een voorwerp. (7)

Terugslag vindtuitsluitendplaats wanner der terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. (4)

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagrisicosector van het zaagblad Niet. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze+kunnenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglichk bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats uuitsluitend wanner de stam zich:tussen u en de motorkettingzaag bevindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende servicewerkplaats worden uitgevoerd.

Carburaturinstelling

Uw Husqvarna-product is geconstrueerd en gemaakt volgens specificaties, die de schadelijke uitlaatgassen reduceren.

Werking

• Via de gasklepediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermengd. Dit mengsel (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 de afstelling correct+zijn.
• De T-schroef regelt de positie van de gasklepediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraaid, krijgt men een hoger stationair torental en als ze gegen de klok in wordt gedraaid, een lager stationair torental.

Basisafstelling en inrijden

Tijdens het testen in de fabriek worden de basisafstelling van de carburateur uitgevoerd. Een fijnafstelling moet worden gedaan door een opgeleid, kundig persoon.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

Fijnafstelling van schroef T

Het stationair toerental worden afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draait, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct afgesteld wanner de motor in alle posities gelijkmatig draait en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en dat de machine eenietse "lalt" bij vol gas geven. Verder mag de ketting Niet roteren bij stationair draaien. Een te arm afgestelde L-naald kan tot startmoeilijkheden en slecht accelereren leiden. Een te arm afgestelde H-naald leidt

tot een lager vermogen van de machine, een slechte acceleratie en/of motorbeschadiging.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleiding nodig. Dit geldt vooroor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats্রaat.

Kettingrem met terugslagbeveiling

Controle van slijtage aan de remvoering

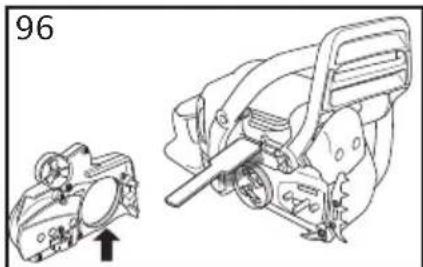

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen. (96)

Controleer regelmatig of de dikte van de remvoering op de meest versletenplaats tenminste 0,6 mm bedraagt.

Terugslagbeveilingig controleren

Controleer of de terugslagbeveiliging geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiligingaar voren en terug om te controleren of hij makkelijk loopt en of hij stabel verankerd is bij+zijn verbinding in het koppelingdeksel.

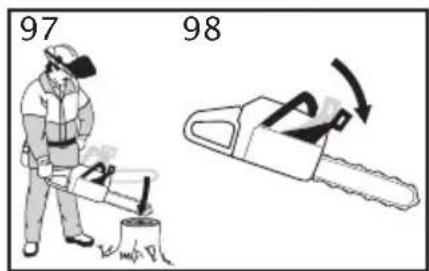

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motor uit, boven een boomstronk of een ander stabel voorwerp. Laat de voorhandgreep los en LAST de motorzaag door+zijn eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen. (97)

Wanner de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden. (98)

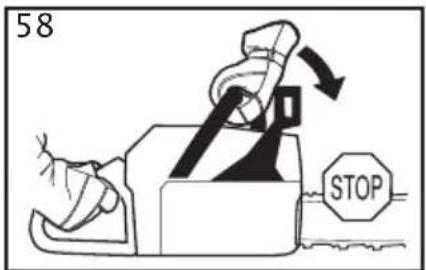

Remvermogen controleren

Plaats de motorkettingzaag op een stabiele ondergrund en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen. (99)

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting moet onmiddelijk stoppen. (58)

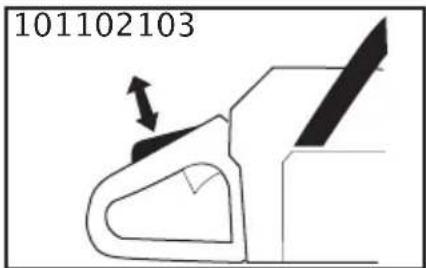

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wonneer de gashendelvergrendeling in de oorspronkelijke stand staat. (100)
• Druk de gashendelvergrendeling in en controller of ze teruggaat maar de oorspronkelijke positie wanneer uhaar loslaat. (101)
• Controller of de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken. (102)
• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllerer of de ketting stopt en stil blijft staan. Als de ketting roteert wanner de gashendel in de stationaire stand staat, moet de stationair instelling van de carburateur gecontroleerd worden.

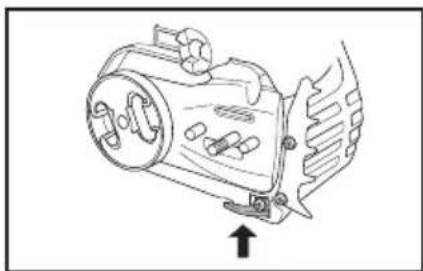

Kettingvanger

Controleer of de kettingvanger nicht beschadigd is en of hij vast zit in de het motorzaaghuis. (103)

Controleer of de rechterhandbeveiliging geen zichtbare beschadigingen vertoont, bijv. materiaalbarsten. (11)

Trillingdempingssystem

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen. Controller of het trillingdempingselement vast verankerd isussen de motoreenheid en de handvateenheid. (104)

Stopschakelaar

Start de motor en contrôleer of de motor wordenuitgeschakeld wonneer de stopschakelaar in destopstand worden gezet. (59)

N.B.! De start/stopknop gaat automatisch terug maar bedrijfsstand. Om een onbedoelde start te voorkomen,要去aarom alkijd het ontstekingsmechanisme van de bougie worden gehald bij montage, controle en/of onderhoud.

Geluidemper

Gebruik de machine nooit wanner de geluiddempo defect is.

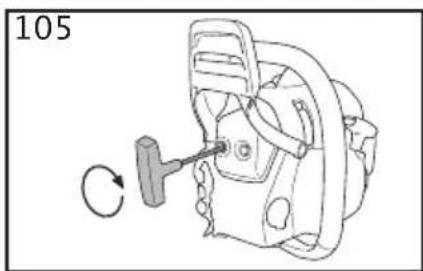

Controleer regelmatig of de geluiddempo vastzit in de machine. (105)

Bepaalde geluideddempers zich voorzien van een speciaal vonkenopvangnet. Indien uw machine uitgerust is met zo'n geluidemper,要去 het net minstens een keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel. Een verstop net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

Let op! Een beschadigd net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder+kennen worden beschadigd. Gebruik de machine nooit als de geluideddemer in slechte staat is. Gebruik de knalpot nooit wonneer het vondenopvangnet ontbreekt of defect is. (13)

De geluidemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

Starter

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men Niet voorzichtig tewerk gaat en kan dan persoonlijke verwondingen veroorzaken.

Wees altijd voorzichtig bij het verrangen van de veer of het startkoord. Gebruik een beschemingsbril en beschemingshand Schoenen.

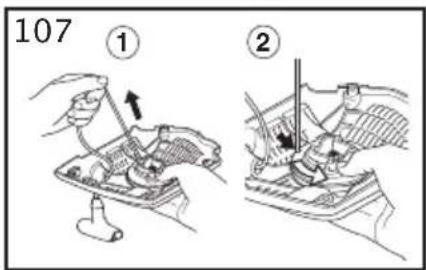

Starthoord verrangen

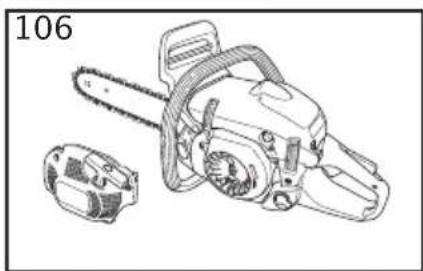

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter. (106)
  Trek het starterkoord ca. 30 cm uit en til ze op tot de inkening in de periferie van de schijf. Nulstel de terugspringveer door de schijf langzaamchteruit te draaien. (107)

Maak de schroef in het midden van de koordschijf los en haal meenemerwiel (A), meenemervereer (B) en koordschijf (C) weg. Bevestig een新模式 startkoord in de schijf en maak vast. Wikkel het starterkoord circa 3 keer rond de koordschijf. Monteer de koordschijf op de retourveer (D), zodate het uiteinde van de retourveer in de schijf haakt. Monteer verwolgens meenemervereer, meenemerwiel en de schroef in het midden van de koordschijf. Leid het startkoord door de opening in het starterhuis en de starthendel. Maak daarna een stevige knoop in het startkoord. (108)

De terugspringveer spannen

• Plaats het starterkoord in de inkeping van de schijf en draai de schijf 2 slagen maar rechts.

Let op! Controller of de schijf, wonneer het starterkoord volledig uitgetrokken is, tenminste een halve slag gedraaid kan worden. (109)

Strek het koord met de handgreep. Verplaats uw duim en waar het koord los. Zie onderstaande afbeelding. (110)

Vervangen van retour- en meenemerverveer

Retourveer (A)

• Til de koordpoelie op. Zie instructies in het hoofdstuk Een gebroken of versleten starterkoord verrangen. Denk eraan dat de terugstelveer opgespannen in het starterhuis ligt.
• Verwijder de cassette met de terugstelveer uit de starter.
• Smeer de terugstelveer in met dunne olie. Monteer de cassette met de terugstelveer in de starter. Monteer de koordpoelie en span de terugstelveer op.

Meenemervereer (B)

Maak de schroef in het midden van de koordschijf los en haal meenemerwiel en meenemerverveer weg.
- Vervang de meenemervereer en monteer het meenemerwiel bovenop de veer. (111)

Starter monteren

• Monteer de starter door eerst het starterkoord vollediguit te trekken en daarna de starter op het carter teplaatsen. Laat het starterkoord langzaam los zodat de starthaken in het viel grijpen.
• Monteer de schroeven die de starter op+zijnplaats houden en draai ze vast.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijdersen) om de volgende problemen te vermijden:

• Storingen van de carburateur.
• Moeilijkheden bij het starten.
  Vermogensverlies.
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Demonteer het luchtfilter door het cilinderdeksel te verwijderen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten dient u te controleren dat het filter dicht gegen de filterhouser ligt. Reinig het filter door het te schudden of af te borstelen. (112)

Voor grondiger reinigen kunt u water en zeep gebruiken. Na een lange gebruksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom moet het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algijd verwangen worden.

Een HUSQVARNA motorkettingzaag kan uitgerust worden met verschillende luchtfiltertypes afhankelijk van de werkomgeving, de weersomstandigheden, het seizoen enz. Vraag uw dealer om advies.

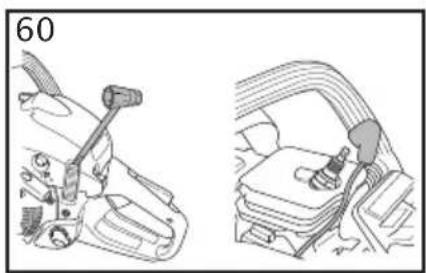

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

Een incorrecte afstelling van de carburateur.
- Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
- Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u alkijd eerst de bougie te controlen voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of eeder indien nodig, verrangen worden. (113)

Let op! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Naaldlager smeren

De koppelingsstrommel is voorzien van een naaldlager op de uitgaande as. Dit naaldlager要去 regelmatig worden gesmeerd.

Bij het smeren worden het koppelingsdeksel gedemonteerd door de twee moeren van het zaagblad los te draaien. Leg de zaag op zijn zijkant neer, met de koppelingsstrommel omhoog.

U smeert door motorolie in het midden van de koppelengstrommel te druppelen verwijl de koppelengstrommel worden gedraaid. (114)

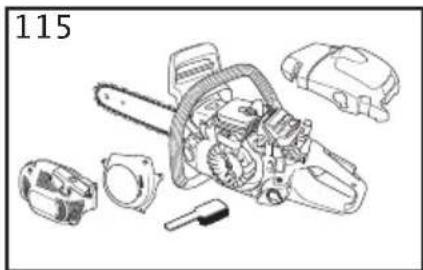

Koelsystem

Om de werktemperatuur zo laag möglich te houden, is de machine uitergerust met een koelsystem.

Het koelsysteme bestaat UIT:

1 Luchtinlaat in de starter.
2 Luchtgeleidingsrail.
3 Ventilatorschoepen op het vliegwiel.
4 Koelflenzen op de cilinder.
5 Cylinderkap (leidt de koellucht maar de cilinder). (115)

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werk. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd+kennen worden.

Centrifugaal reinigen "Air Injection"

Centrifugaal reinigen houdt het volgende in: Alle lucht\ aar de carburateur.gaat door de starter. Vuil en stof\ worden weggeblazen door de koelventilator. (116)

BELANGRIJK! Om de werkking van de centrifugaalreiniging Niet in gevaar te brengen, moet hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegewiel, de ruimte rond het vliegewiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gelebruikt bij kou of sneeuw hunnen storingen in de werkig optreden die wordenveroorzaakt door:

Een te lage motortemperatuur.

• Ijsvorming op luchtfilter en bevriezing in de carburateur.
  Men dient waarom speciale maatregelen te treffen, zoals:
• De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.

Temperature van -5^ oflager

Voor werken met de machine bij lage temperaturen of in poedersneeuw, is er een speciaal deksel verkrijgbaar dat op het huis van het startapparaat worden gemonteerd. Hierdoor wordt de koude luchtstroom gereduceerd en voorkomt men dat er groe hoeveelheden sneeuw maar binnen worden gezogen. (117)

N.B.! Indien een speciale winterset is gemonteerd of er maatregelen getroffen zijn om de motortemperatuur te verhogen,要去 de afstelling weeorden aangepast als de machine onder normale omstandigheden worden gebruikt. Anders is er risico op oververhitting,waardoor de motor ernstig beschadigd kan worden.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去uitgevoerd worden door een erkende werkplaats (dealer).

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud Wekelijks onder	erhoud Maandelijks onderhoud
Maak de machine uitwendig schoon.	Controleer het koelsystem wekelijks.	Controleer de remvoering van de kettingrem op slijtage. Vervang deze wannermeer dan 0,6 mm over is op de meest versletenplaats.
Controleer of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controleer de starter, het startkoord en de terugspringveer.	Controleer het centrum van de koppeleling, de koppelentingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controllerer de remfunctie. Controller de kettingvanger op beschadigingen en verrang indien nodig.	Controleer of de trillingsdempingselementen nicht beschadigd zijn.	Maak de bougie schoon. Controller of de afstandussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijten regelmatig worden omgedraaid. Controller of de opening om het zaagblad te smeren Niet verstopt is. Maak de groef schoon.	Smeer het lager van de koppeletingtrommel.	Maak de buitenkant van de carburateur schoon.
Controleer of de ketting en het zaagblad voldoende olie krijgen.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Controleer het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controleer de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten+zijn. Vervang indien nodig.	Maak het vonkenopvangnet van de geluiddemper schoon of verrang het.	Leeg de brandstoftank en maak deze inwendig schoon.
Slijp de ketting en controllerer de conditie en de spanning. Controller het kettingwiel op abnormale slijtage, verrang indien nodig.	Maak de carburateururruimte schoon.	Leeg de olietank en maak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controleer alle kabels en aansluitingen.
Controleer of de bouten en moeren en vastgedraaidল.
Controleer of de stopschakelaar werkt.
Controleer of er brandstof lekt uitt motor, tank of brandstoffleidingen.
Controleer of de ketting onbeweeglijk blijft wanner de motor stationair loopt.

Technische gegevens

435 II 435e II 440 II 440e II

Motor

Cylinderinhoud, cm³ 40,9 40,9 40,9 40,9

Cylinderdiameter, mm 41 41 41 41

Slaglengte, mm 31 31 31 31

Stationair toerental, t/min 2900 2900 2900 2900

Vermogen, kW/t/min 1,6/9000 1,6/9000 1,8/9000 1,8/9000

Ontstekingssysteme

Bougie NGK BPMR 7A/NGK BPMR 7A/NGK BPMR 7A/NGK BPMR 7A/ Champion RCJ 7Y Champion RCJ 7Y Champion RCJ 7Y Champion RCJ 7Y

Elektrodenafstand, mm 0,5 0,5 0,5 0,5

Brandstof-/smeersystem

Inhoud benzinetank, liter 0,37 0,37 0,37 0,37

Capaciteit oliepomp bij 9.000 omw./ min., ml/min. 13 13 13 13

Inhoud olietank, liter 0,25 0,25 0,25 0,25

Motorzaag zonder zaagblad, ketting 4,2 4,4 4,2 4,4 en met lege tanks, kg

Lawaai-emissie (zie opm. 1)

Geluidsvermogen, gemeten dB(A) 112 112 113 113

Geluidsvermogen, gegandeerd LwA 114 114 114 dB(A)

Geluidsniveau (zie opm. 2)

Equivalent geluidsniveau bij oor van de gebruiker, dB(A) 102 102 102 102

Equivalent trillingsniveau, a_vvec (zie opm. 3)

Effectieve zaaglente, duim/cm 12-17/31-43 12-17/31-43 12-17/31-43

Steek, mm 0,325/8,25 0,325/8,25 0,325/8,25

Dikte van de aandrijschakel, duim/ 0,050/1,3 0,050/1,3 0,050/1,3 mm

Type aandrijfwielen/aantal tanden Spur/7 Spur/7 Spur/7

Kettingsnelheid op 133% van 23,1 23,1 23,1 23,1
maximale motorsnelheid, m/s.

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (LwA) volgens EG-richtlijn 2000/14/EG.

Opm. 2: Het equivalente geluidsdrukniveau, volgens ISO 22868, worden berekend als de tijdsgewogen energiesom van de geluidsdrukniveauaus onder verschillende werkomstandigheden. De typische statistische spreiding voor het equivalente geluidsdrukniveau geeft een standardafwijking van 1 dB (A).

Opm. 3: Het equivalente trillingsniveau, volgens ISO 22867, worden berekend als de tijdsgewogen energiesom van de trillingsniveauaus onder verschillende werkomstandigheden. De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna 435 II, 435e II, 440 II, 440e II zijn op verilghtid getest conform EN-ISO 11681-1 (bosmachines - verilghtidseisen en testen voor draagbare kettingzagen) en voldoen aan de verilghtidseisen indien uitgerust met de hieronder vermelde combinaties van zaagblad en zaagketting.

Wij bevelen aan alleen de genoemde combinaties van zaagblad en zaagketting te gebruiken.

Zaagketting met geringe terugslag

Een zaagketting met geringe terugslag is gevalueerd conform ANSI B175.1-2012 en voldoet aan de eisen die worden gesteld aan zaagketting met geringe terugslag.

Terugslag en neusradius zaagblad

Voor zaagbladen met een neustandwiel worden de neusradius gedefiniereerd door het aantal tanden (bjv. 10T). Voor massieve zaagbladen worden de neusradius gedefiniereerd door de grotte van de neusradius. Voor een opgegeven zaagbladlengte kut u een zaagblad met Kleinere neusradius gebruiken dan vermeld.

Zaagblad Ketting
Lengte, duim	Steck, duim	Spoorbreedte, mm	Maximum aantal tanden neuswiel	Type	Lenge, aandrijfschakels (stuks)
13	0,325 1,3 10T			Husqvarna H30 Husqvarna SP33G	56
15 64
16 66
18 72

Pixel

Pixel is een combinatie van zaagblad en zaagketting dieichter is en ontworpen voor een energie-efficien ter gebruik dankzij smalle zaagsneden. Zowel het zaagblad als de zaagketting要去en van Pixel zijn om van deze voordelen te kunnen profiteren. Pixel-snijuitrusting is gemarkeerd met dit symbool.

Vijlbenodigdheden en vijlhoeken

Met een Husqvarna-vijlmal kut u de tanden in de juiste hoek vijlen. Wij raden u aan alttijd een Husqvarna-vijlmal te gebruiken voor het vijlen van uw zaagketting. De onderdeelnummers vindt u in onderstaande tabel.

Als u nicht zeker weet met welke zaagketting uw hettingzaag is uitgerust, bezoekt u www.husqvarna.com voor meer informatie.

	mm			mm
Husqvarna SP33G	4,8	586 93 84-01	586 93 34-01	0,65	30°	80°
Husqvarna H30	4,8	505 69 81-08	505 69 81-27	0,65	30°	85°

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Husqvarna motorkettingzagen voor bosbouwtoepassingen 435 II, 435e II, 440 II en 440e II met een serienummer uit 2016 en verdier (het一年多igend een serienummer wordt duidelijk aangegeven op het productplaatje), in overeenstemming zich met de voorschriften in de RICHTLIJN VAN DE RAAD:

-van 17 mei 2006 "betreffende machines" 2006/42/EG.
- van 26 februi 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
- van 8 mei 2000 "b retreatende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100-2011, ISO 14982:2009, EN ISO 11681-1:2011

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens artikel 12, punt 3b, van de machinerichtlijn (2006/42/EG). De certificaten van de EG-typecontrole volgens bijlage IX hebben nummer: 0404/09/2012 - 435 II, 435e II, 440 II, 440e II.

Verder heef SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, een verklaring afgeveen van overeenstemming met bijlage V van de richtlijn van de raad van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 01/161/075 - 435 II, 435e II, 01/161/074 - 440 II, 440e II.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Huskvarna, 30 maart 2016

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentation.)

435 II 435e II 440 II 440e II

Motor

Cilindrada, cm^3 40,9 40,9 40,9 40,9

Diametro del cilindro, mm 41 41 41 41

Carrera, mm 31 31 31 31

435 II 435e II 440 II 440e II

Motor

Cilindrada, cm3 40,9 40,9 40,9 40,9

Diametro do cilindro, mm 41 41 41 41

Curso do pistao, mm 31 31 31 31

435 II 435e II 440 II 440e II

Mooter

Silindri maht, cm3 40,9 40,9 40,9 40,9

Silindri Iabimot, mm 41 41 41 41

435 II 435e II 440 II 440e II

Motors

Cilindra tilpums, cm3 40,9 40,9 40,9 40,9

Cilindra diametrs. mm 41 41 41 41

Slutenes garms, mm 31 31 31 31

Brivgaitas apgiezienu skaits, apgr./min 2900 2900 2900 2900

Jauda, kW/ r/min 1,6/9000 1,6/9000 1,8/9000 1,8/9000

Aizdedzesystema

Aizdedzes smece	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodu attalums, mm 0.5 0.5 0.5 0.5
Degvielas/elleşanas sistema
Benzina tvertnes tilpums, litri 0.37 0.37 0.37 0.37
Ellas sūkna jauda pie 9000 a/m, ml/min 13 13 13 13
Ellas tvertnes tilpums, litri 0.25 0.25 0.25 0.25
Ellas sūkna tips	Automātisks	Automātisks	Automātisks	Automātisks
Svars
Motorzágis bez sleedes un kēdes un ar tukšam tvertněm, kg	4.2 4.4 4.2 4.4
Trošnă emisijas (skatīt 1. piezīmi)
Skanas jaudas limenis, mērits dB(A)	112	112	113	113
Skanas jaudas limenis, garantēts LwA dB(A)	114	114	114	114
Skanas limenis (skatīt 2. piezīmi)
Ekvivalents skanas spiediena limenis pie lietotāja auss, dB(A)	102	102	102	102
Ekvivalenti vibraciju limeni, a hveq (sk. piezīmi Nr.3)
Priekšējā rokturi, m/s2	3.8 3.8 3.8 3.8
Aizmugurejā rokturi, m/s2	4.2 4.2 4.2 4.2
Kēde/sliede
Standarta sleedes garums, collās/cm	13"/33	13"/33	13/33	13"/33
leteicamie sleedes garumi, collās/cm	13-18/33-45	13-18/33-45	13-18/33-45	13-18/33-45
Griešanai lietojamais garums, collās/cm	12-17/31-43	12-17/31-43	12-17/31-43	12-17/31-43
Solis, mm	0.325/8.25	0.325/8.25	0.325/8.25	0.325/8.25
Dzinejiedalas garums, collās/mm	0.050/1.3	0.050/1.3	0.050/1.3	0.050/1.3
Dzenoša skriemela tips/zobu skaits	Spur/7	Spur/7	Spur/7	Spur/7
Kēdes ātrums pie 133% maksimālo dzinēja apgriezenu, m/s.	23.1 23.1 23.1 23.1

Piezime 1: Troksha emisija apkartenir merita ka troksna jauda (L_WA) saskana ar EK direktivu 2000/14/EK.

Piezime Nr. 2: Saskaar ISO 22868, ekvivalentu troksha spiediena limeni aprekina pec dazadu troksha spiedena limenu laikazistarotas kopejas energijas pie dazadiem darba apstakliem. Tipiska statistiska izkliede ekvivalentam troksha spiedena limenim irstandarta novirze 1 dB (A).

435 II 435e II 440 II 440e II

Variklis

435 II 435e II 440 II 440e II

Motor

Gibna prostornina valja, cm3 40,9 40,9 40,9 40,9

Razmik valjev, mm 41 41 41 41

Takt, mm 31 31 31 31

Prosti tek, rpm 2900 2900 2900 2900

Moč, kW/ rpm 1,6/9000 1,6/9000 1,8/9000 1,8/9000

Sistem vžiga
