GEBRUIKSAANWIJZING SGS84A12EU BOSCH

de Gebrauchsanweisung en Instructions for Use fr Moded'employi nl Gebruiksaanwijzing

Veiligheidsvoorschriften 76 Programma-overzicht 87

Kennismaking met het apparaat 77 Afwassen 88

Wateronthardingsinstallatie . 78 Schoonmaken en onderhoud 91

Zout bijvullen 79 Opsporing.van storingen 93

Vullen met glansspoelmiddel 80 Inschakelen van de Servicedienst 95

Ongeschikt servies 81 Aanwijzingen 96

Serviesgoed sorteren 82 Installatie 97

Afwasmiddelen 85.

Sicherheitshinweise

BeiderAnlieferung

Veiligheidsvoorschriften

Bij aflevering

• Controller onmiddelijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat Niet in gebruik nemen maar contact opnemen met uw leverancier.
• Het verpakkingsmaterial volgens de bestaande milieuvoorschriften (laten) afvoeren.
• Het karton bestaat voornamelijk uit oudpapier.
• Het opvulmaterial is van CFK-vrij geschuimd styropor.
• Het foliematerialiaal van polyetheen (PE) bestaat voor een deeluit secundaire grondstoffen.
• Het hout (indien aanwezig) is van afvalhout en onbehandeld.
• De banden (indien aanwezig) zijn van polypropeen (PP).

Bij de installment

• Het apparaat volgens het installationen montagevoorschriftplaatsen en aansluiten.
  Tijdens het installereren mag de afwasautomaat Niet op hetlichtnetঀn aangesloten.
• Overtuig u ervan dat het aardingsystem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geinstalleerd.

• De elektrische aansluitvoorwaarden要去en overeenkomen met de gegevens op het typeplaatje van de afwasautomaat.
  Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaat is vastgeschroefd.

• Na hetplaatsen van het apparaat moet de stekker gemakkelijk te bereiken zich.
  Niet bij alle modellen: Het kunststof huis aan de wateraansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang nicht doorsnijden en het kunststof huis Niet in water onderdompelen.

Waarschuwing

Als het toestel Niet in een nis staat en daardoor een zichwand toegankelijk is, dan要去en de deurscharnieren om veiligheidsredenen bedekt worden (gevaar voor verwondingen).

De afdekkingen krijgt u als extra toebehoren bij de klantendienst of uw dealer.

Dagelijks gebruik

• De afwasautomaat alleen in het huishouden en voor het aangegeven doel: het afwassen van huishoudelijk serviesgoed, gebruiken.
  Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen.
• Het water in de spoelruimte is geen drinkwater.
• Doe geen oplosmiddel in de spoelruimte. Kans op explosie!
  Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparatus spuit.

Bij kinderen in het huishouden

• Kleine kinderen mogen nicht met de afwasautomaat spelen of deutsche bedieren.
• Kleine kinderen uit de buurt van afwasmiddelen en glansspoelmiddelen houden.
• Kleine kinderen uit de buurt van de geopende afwasautomaat houden. Er kuren nog resten afwasmiddel in het apparaat� achtergebleven.

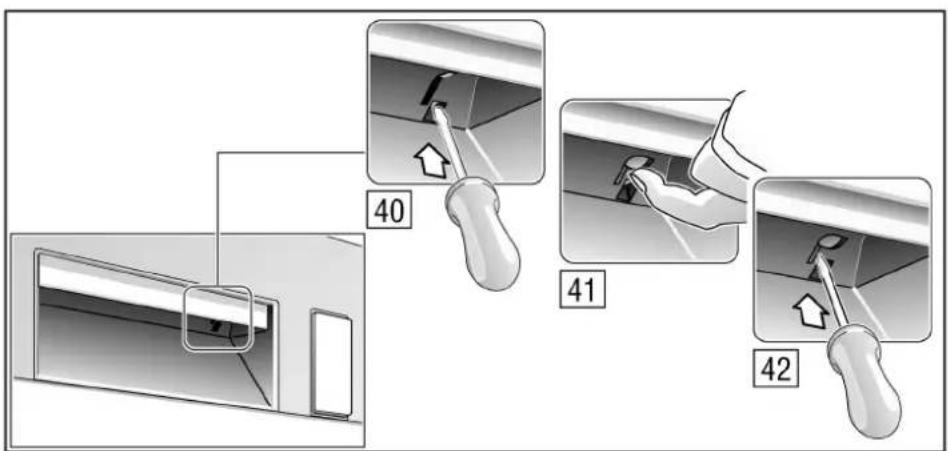

Kinderbeveiling *

*niet bij alle modellen

Bekijk eerst de afbeeldingen in de omslag.

40 Kinderbeveiliging inschakelen
41 Deur met ingeschakelde kinderbeveiliging openen
42 Kinderbeveiling uitschakelen

Bij schade

• Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd.
  Bij reparations mag het apparaat Niet op het Lichtnet zich aangesloten. Stekker uith het stopcontact trekken of de zekering in de meterkast uitschakelen. Alleen aan de stekker trekken, Niet aan de aansluitkabel. Kraan zichdraaien.

Bij het afvoeren van het apparaat

• Afgedankte apparaten onmiddelijk onbruikbaar makeen waardoor ongevallen worden voorkomen. Stekkeruit het stopcontact trekken, aansluitkabel doorknippen en de deursluiting onklaar makeen.
• Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren.

Waarschuwing

Kinderen können in het toestel ingesloten raken (verstikkingsgevaar) of in andere situatuies terechtkomen.

Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodenig kapot maken dat de deur nicht meer sluit.

Inkopen voordatu het apparaat voor het eerst in gebruik neemt:

-zout
-afwasmiddel
— glansspoelmiddel

Gebruik enkel producten die geschikt zijn voor de vaatwasmachine.

Kennismaking met het apparaat

De afbeeldingen van het bedieningspaneel en van de binnenkant van het apparaat zijn op de LASTeuitklapbare bladzijde van deze brochure afgedrukt. A.u.b. Voor het lezen deze bladzijde openklappen.

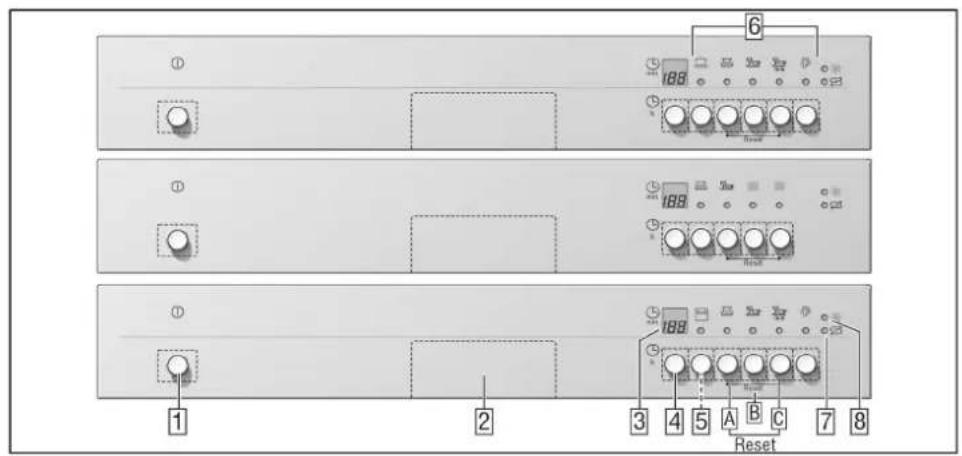

Bedieningspaneel

1 Hoofdschakelaar
2 Handgreep om de deur te openen
3Cijferindicatie
4 Toets starttijd kiezen
5 Toets mono-afwassysteme * (alleen bovenste servieskorf)

6Programmatoetsen
7 Indicatie zout bijvullen
8 Indicatie glansspoelmiddel bijvullen

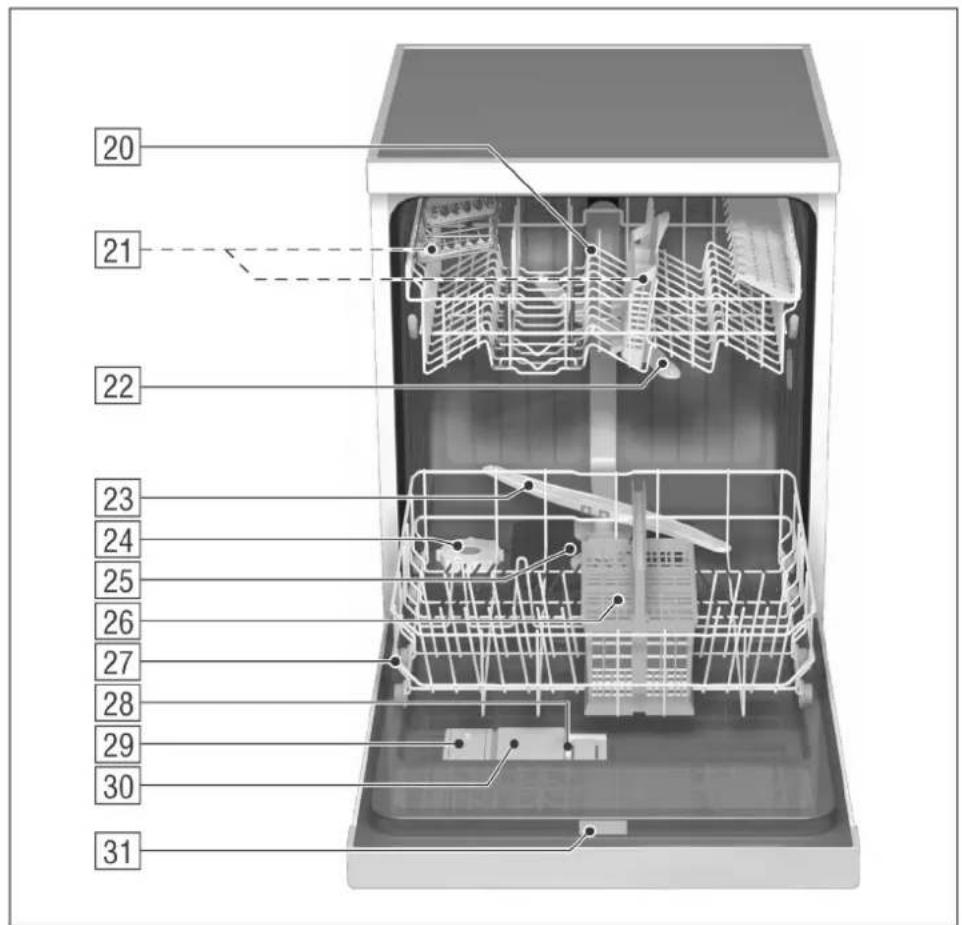

Binnenkant van het apparatus

20 Bovenste servieskorf met etagere
21 Extra bestekkorf voor de bovenste servieskorf*

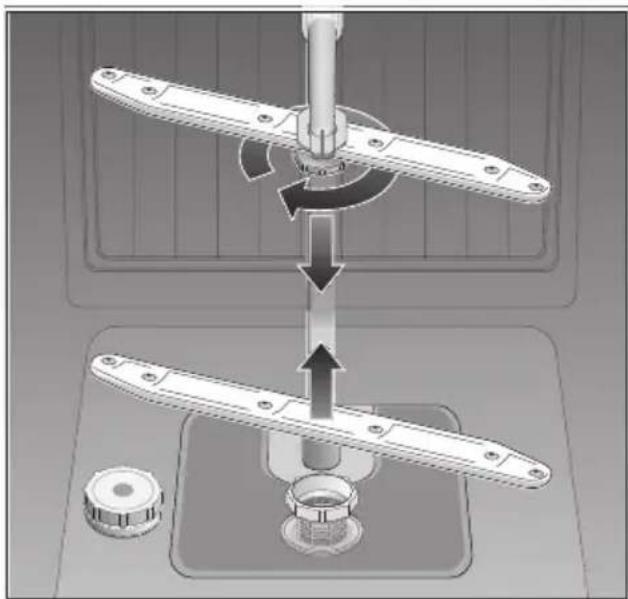

22 Bovenste sproeiarm
23 Onderste sproeiarm
24 Zoutreservoir met bijvul-indicatie

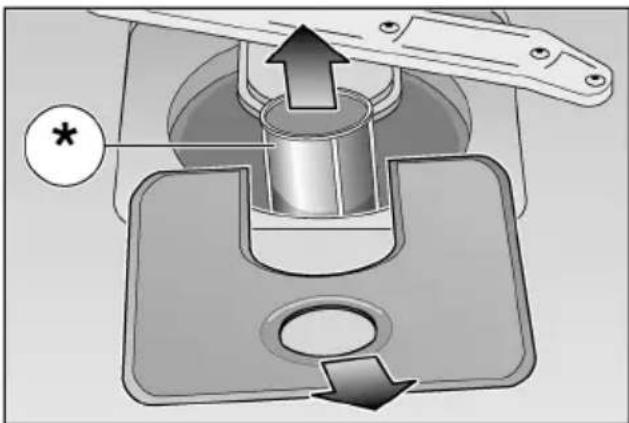

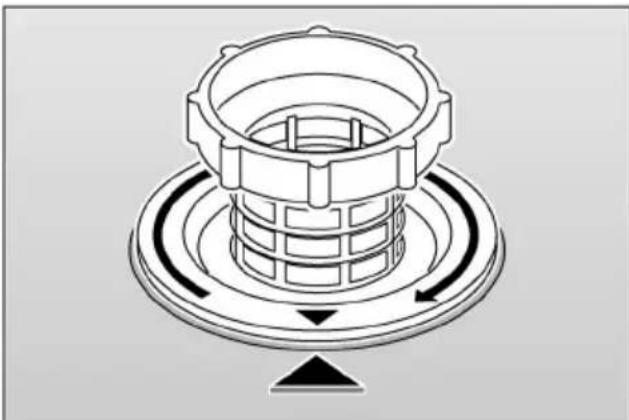

25 Zeven
26 Bestekkorf
27 Onderste servieskorf
28 Vergrendeling
29 Reservoir voor glansspoelmiddel met bijvulindicatie
30 Afwasmiddelbakje
31 Typeplaatje

*niet bij alle modellen

nl

Wateronthardingsinstallatie

Voor een goed afwasresultaat heeft de afwasautomaat zich water, d.w.z. water met weinig kalk nodig. Anders zetten zich witte kalkresten op het serviesgoed en de binnenkant van de spelruimte af.

Leidingwater met een te hoge hardheidsgraad moet voor gebruik in de afwasautomaat onthard, d.w.z. ontkalkt worden.

Dit gebeurt met behulp van special zout in de wateronthardingsinstallatie van de afwasautomaat.

De instelling en daarmee de benodigde hoeveelheid zout zijn afhankelijk van de hardheidsgraad van het leidingwater.

Instellen van de wateronthardingsinstallatie

Vraag de hardheidsgraad van het water bij het waterleidingbedrijf of bij de Servicedienst op.
- De juiste instelling vindt u in de tabel voor de waterhardheid.

Tabel voor de waterhardheid

°dH	°fH	°Clarke	mmol/l
0-6	0-11	0-8	0-1,1
7-8	12-15	9-10	1,2-1,4
9-10	16-17	11-12	1,5-1,8
11-12	18-21	13-15	1,9-2,1
13-16	22-29	16-20	2,2-2,9
17-21	30-37	21-26	3,0-3,7
22-30	38-54	27-38	3,8-5,4
31-50	55-89	39-62	5,5-8,9

• Programmatoets B ingedrukt houden en de hoofd-schakelaar 1 inschakelen. Daarna de toetsen loslaten. De individatie van de toets B en de door de fabriek ingestelde waarde 4 op de cijfer-indicatie knipperen.

Om de instelling te veranderen:programmatoets B indrukken.

Bij elke druk op de toets wordt de instelling steeds met een cijfer verhoogd. Als u het cijfer hebt bereikt, dan springt de individatie weeer op 0 .

Hoofdschakelaar 1uitschakelen. De ingestelde waarde is in het geheugen van het apparaat opgeslagen.

Om de onthardingsinstallatie te regeneren is ca. 4 liter water nodig. Hierdoor wordt het waterverbruik per afwasprogramma - afhankelijk van de instelling voor de waterhardheid - met 0 tot 4 liter verhoogd.

Zout bijvullen

Werking van het zout

Tijdens het afwassen worden het zout automatisch uit het zoutreservoir in de wateronthardingsinstallatie gespoeld waar de kalk worden opgelost. De kalkhoudende oplossing worden uit de afwasautomaat gesprompt. Daarna functioneert het onthardingsystemeer. Het regenereren functioneert alleen als het zout in het water is opgelost.

De schroefdop van het voorraadreservoir 24 openen.

Voordat u het apparaat voor het eerst in gebruik neemt: ca. 1 I water in het zoutreservoir gieten.

Gebruik hiervoord meegeleverde doseerhulp.

Het zoutreservoir hierna met zoveel zout (geen tafelzout) vullen tot het vol is (max. 1,5 kg). Als u het reservoir met zout vult, wordt het water verdrongen en loopt het weg. Daarom moet dit.altijd onmiddelijk voor het inschakelen van de afwasautoaat gebeuren. (Om corrosie te voorkomen.) Hiermee bereikt u dat de overlopende zoutoplossing direct wordt verdund en wedgespoeld. Verwijder verrolgens de zoutresten rond de vulopening en schroef het reservoir zich. De schroefdop zich schuin erop draaien.

De indicatez zout bijvullen 7 op het bedieningspaneel brandt eerst en gaat na enigeijd uit als zich een voldoende zout concentratie heeft gezormd.

Attentie

Bij het instellen op ±b mag u
geen regenererzout gebruiken
omdat er tijdens het afwassen
geen zout verbruikt worden. De
indicatie voor zout is
uitgeschakeld.
Bij het instellen op tot
moet het zoutreservoir met zout
worden gemvuld.

Attentie!

Het zoutreservoir nooit met afwasmiddel vullen. Hierdoor gaat de onthardingsinstallatie kapot.

Indicatie zout bijvullen

Zodra in het bedieningspaneel de indicatezout bijvullen 7 brandt, moet u onmiddelijk voor de volgende afwasbeurt zout bijvullen.

nl

Vullen met glansspoelmiddel

Glansspoelmiddel worden gebruikt om de glazen helder en het serviesgoed zonder strepen te lately opdrogen.

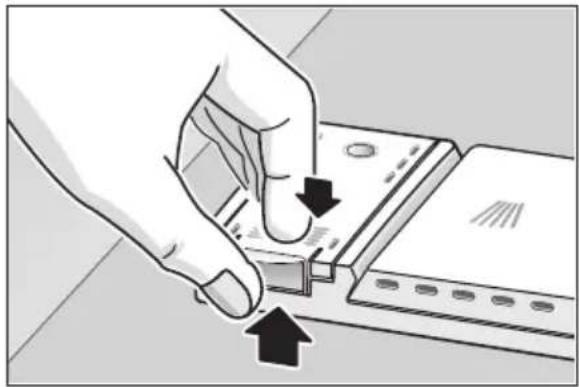

Deksel van het Voorraadreservoir voor glansspoelmiddel 29 openklappen.

Druk hiertoe op de markings op het deksel en open tegelijkertijd het deksel met het bedieningslipje

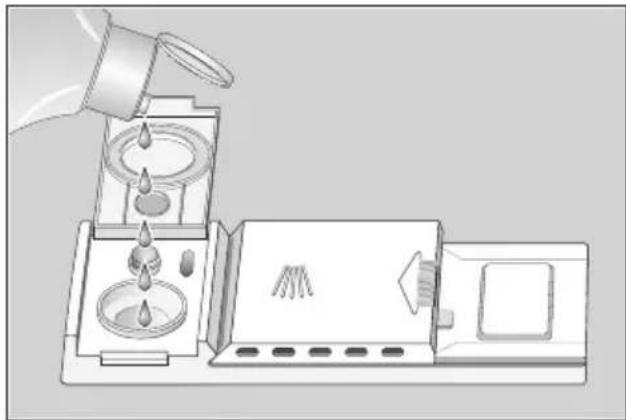

• Glansspoelmiddel in de vulopening gieten tot de individatie donker worden.
  Deksel sluiten tot u een klik hoor.

Attentie!

Gebruik allenglansspoelmiddel dat geschiktis voor huishoudelijkefwasautomaten.

Gemorst glansspoelmiddel kan bij de volgende afwasbeurt tot overmatige schuimvorming leiden. Het ernaat gegoten glansspoelmiddelaarom met een doekje verwijderen.

Instellen van de juiste dosering van glansspoelmiddel

De dosering van de hoeveelheid glansspoelmiddel kan traploos worden ingesteld. De instelknop is door de fabriek op 4 ingesteld.

Verander deinstelling van de instelknop voor glansspoelmiddel als er strepen (draaien in richting -) of watervlekken (draaien in richting +) op het serviesgoed awhileijven.

Instelknop voor glansspoelmiddel

Indicatie glansspoelmiddel bijvullen

Zolang de indicate glansspoelmiddel bijvullen op het bedieningspaneel 8 (niet bij alle modellen) of bij de doseerinrichting 29 donker is, is er genoeg glansspoelmiddel aanwezig.

Indicatie glansspoelmiddel bijvullen

Ongeschikt servies

In uw afwasa automaat mag u het volgende nicht afwassen:

Bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is nicht bestand gegen de optredende temperaturen.
- Gevoelige gedecoreerde glazen, kunstnijverheidsservies en -vazen, special antiek of nicht meer te verwangen serviesgoed. De decoraties waren nog nicht bestand gegen het afwassen in een afwasautomaat.

Niet geschikt zijn bovendien kunststof voorwerpen die gevoeligং waar heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed met decoraties en voorwerpen van silver en aluminium kunnen bij het afwassen gaan verkleuren of verbleken. Ook sommige soorten glas (bijv. voorwerpen van kristal) kunnen dof worden nadat ze vele malenং aufgewassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, Niet in de afwasautomaat.THuis.

Tip:

Koop voortaan alleen nog serviesgoed waar bij staat aangegeven dat het geschikt is voor de afwasautomaat.

Attentie!

Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag nicht in de afwasautomaat worden aufgewassen.

Schade aan glas en serviesgoed

Oorzaken:

glassoort en fabricagewijze van het glas;
chemische samenstelling van het afwasmiddel;
- temperatuur van het water enprogrammaduur van deafwasautomaat.

Advies:

• gebruik glas en porcelein dat door de fabricant aangeduid worden als geschickt voor afwasautomaten.
• Gebruik afwasmiddel dat het serviesgoed ontziet. U(Int)计提 informeren bij de fabricant van het afwasmiddel.
  Kies een programma met een zo laag mogelijkke temperatuur en een korte programmaduur.
• Om beschadigingen te voorkomen glas en bestek na afloop van het programma zo snel möglichk uit de afwasautomaat halen.

Mono-afwassystem (alleen de bovenste servieskorf)

*niet bij alle modellen

Bij eenkleine afwas vult u alleen de bovenste servieskorf en schakelt u het mono-afwassystem in. Hiermee bespaart u op stroom en water. Bij het mono-afwassystem moet de onderste servies-korf leeg+zijn. Om af te wassen ie's minder afwasmiddel gebruiken dan wordt aangeraden bij een volle belading van de afwas-automaat.

nl

Serviesgoed sorteren

Serviesgoed inruimen

Grove etensresten verwijderen.
Voorspoelen onder stromend water is nicht nodig.
Het serviesgoed als volgt inruimen:

• alle soorten vaatwerk zoals kopjes, glazen, pannen etc. met de opening maar beneden zetten.
  Serviesgoed met een ronding of een holte schuin in de servieskorf zetten zodat het water er vanaf kan lopen.
• Het serviesgoed moet stevig staan en mag nicht wankelen.
• De wee sproeiarmen moeten ongehinderd hunnen ronddraaien.

Heel kleine stukken kuren nicht in de machine gewassen worden odomat zemakkelijk uit de manden kuren vallen.

Vaatwerk uit de machine halen

Om te vermijden dat waterdruppels van de bovenste mand op het vaatwerk in de onderste mand vallen, is het aan te raden om eerst de onderste en dan de bovenste mand te legen.

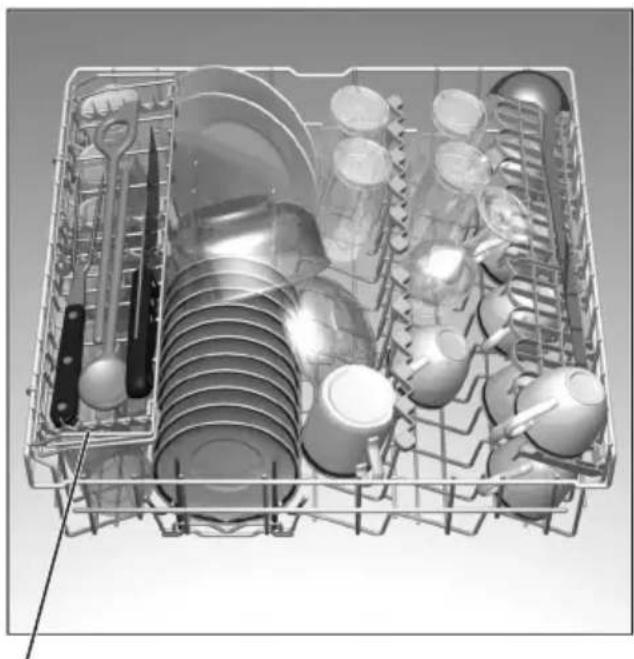

Kopjes en glazen

Bovenste servieskorf 20

*niet bij alle modellen

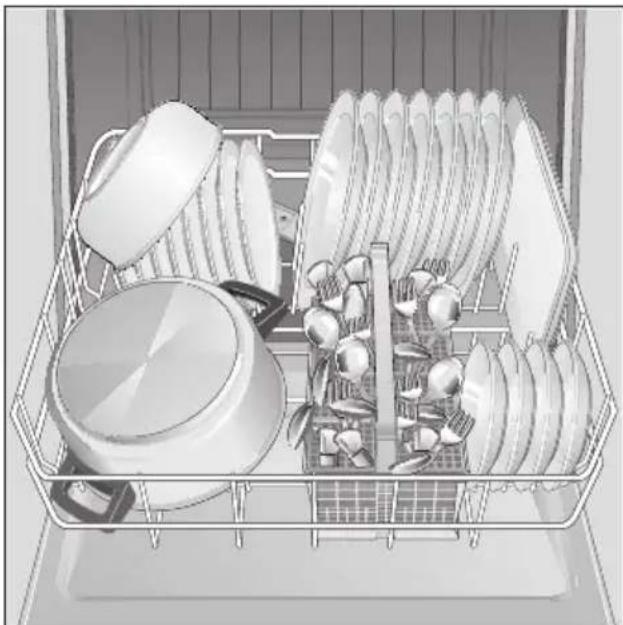

Pannen

Onderste servieskorf 27

Bestek

Bestek algtd ongesorteerd met het eetvlak\ aar boven inruimen (wees voorzichtig\ met messenlemmets). Op deze manier\ kan de spreistraal elk stuk bestek better\ bereiken.

Om verwondingen te voorkomen: lange en suntige voorwerpen en messen op de etagere (bij sommige modellen) of op de messen-etagere (tegeneerprijs) leggen.

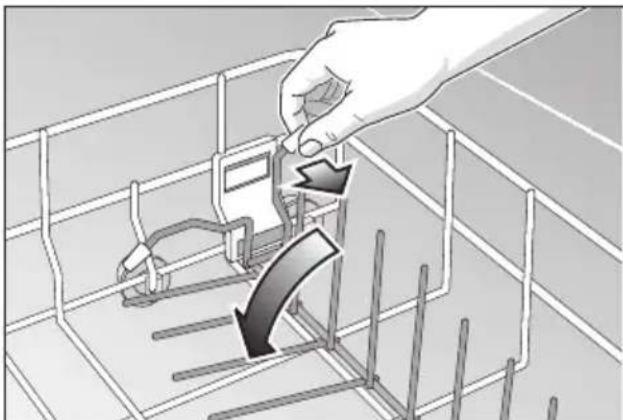

Omklapbare bordensteunen

*niet bij alle modellen De bordensteunen zich omklapbaar waardoor pannen en schalen practischer kunnen worden ingeruimd.

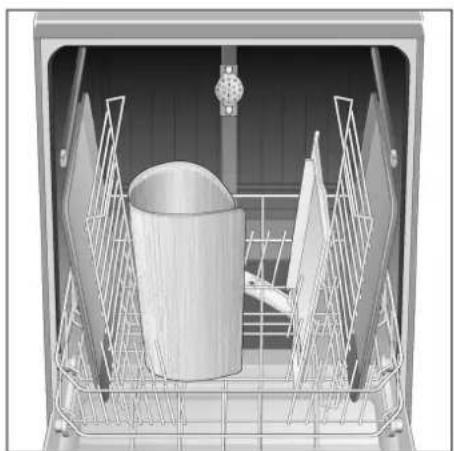

Bakplaat-sproeikop

*niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag. Grote bakplaten of roosters kurz u met behulp van de bakplaat-sproeikop reinigen: bovenste servieskorf eruit halen en de sproeikop erin zetten zoals afgebeeld. De bakplaten volgens de afbeelding inruimen, zodat de sproeistraal alle delen kan bereiken (maximaal 4 bakplaten en 2 roosters).

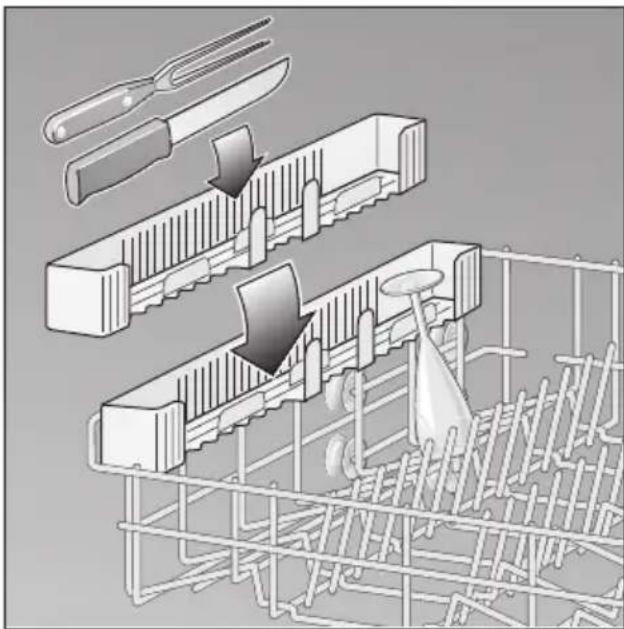

Messen-etagère *

*niet bij alle modellen

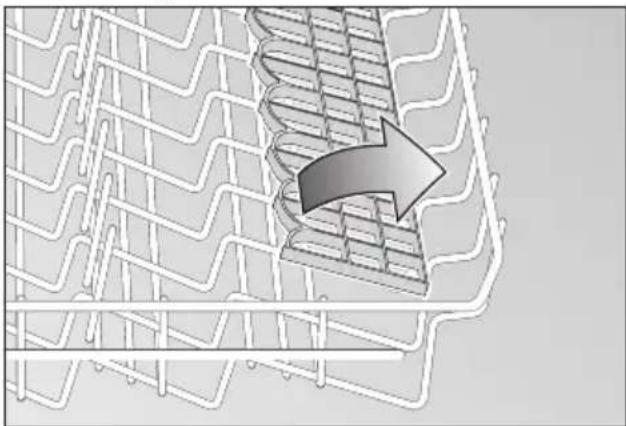

De etagère *

*niet bij alle modellen Hoge glazen en glazen op een hoge voet.
niet gegen het servies maar gegen de rand van de etagere lately leunen.

Lange voorwerpen, voorsnij- en slacouverts, pollepels of messen op de etagere leggen zodate sproeiarmen ongehinderd konnen ronddraaien. U kunt de etagere maar wens in- en uitklappen.

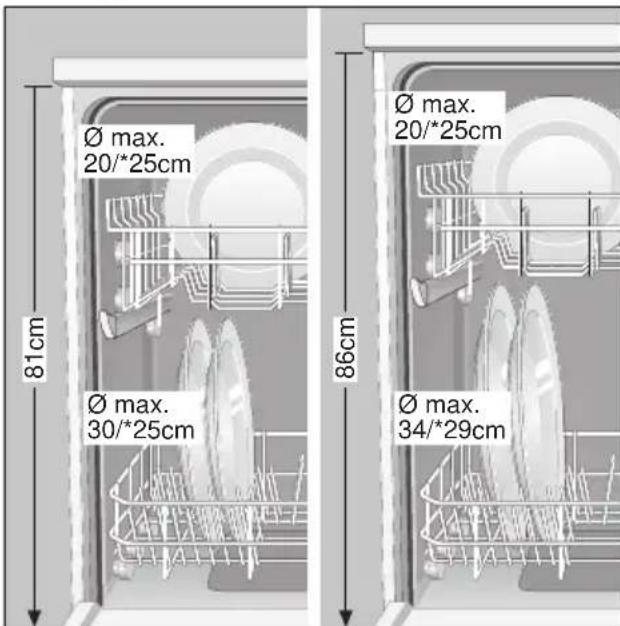

Verstellen van de korfhoogte *

*niet bij alle modellen

De bovenste servieskorf kan - indien gewenst - in de hoogte versteld worden om in de bovenste of in de onderste servieskorf meer ruimte te makeen voor hoger serviesgoed.

Afhankelijk van de uitvoering van de bovenste servieskorf in uw model afwasautomaat(Intu kiezen uit een van de volgende manieren om te werk te gaan:

nl

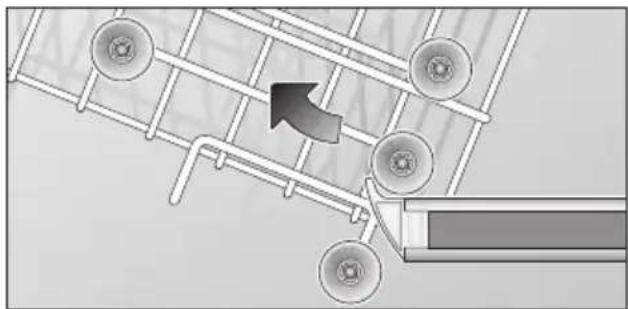

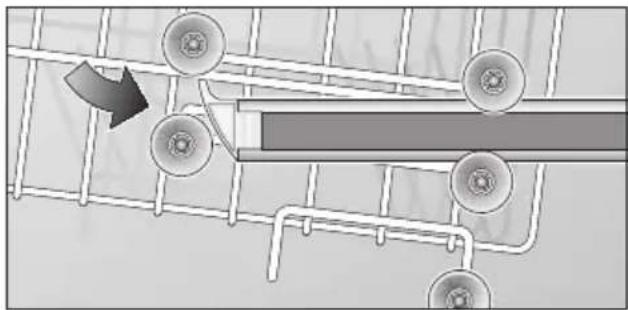

bovenste servieskorf met boven en onder een paur rollen

• De bovenste servieskorf uittrekken.
• De bovenste servieskorf eruit halen en op de bovenste resp. onderste rollen weein inhangen.

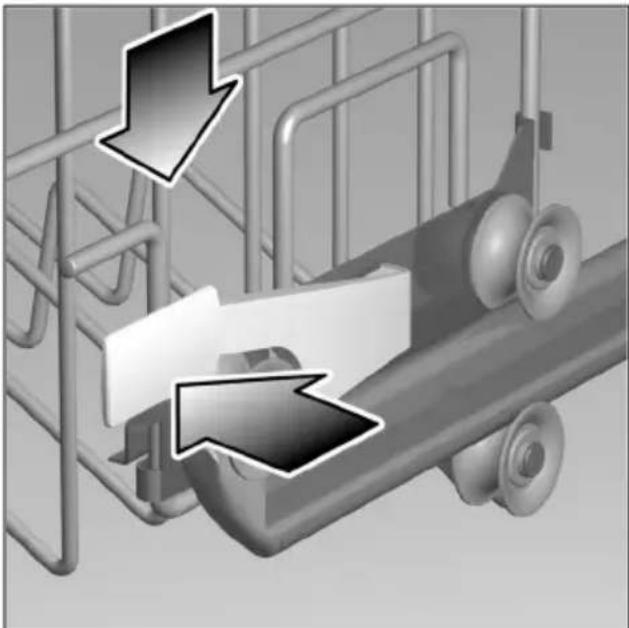

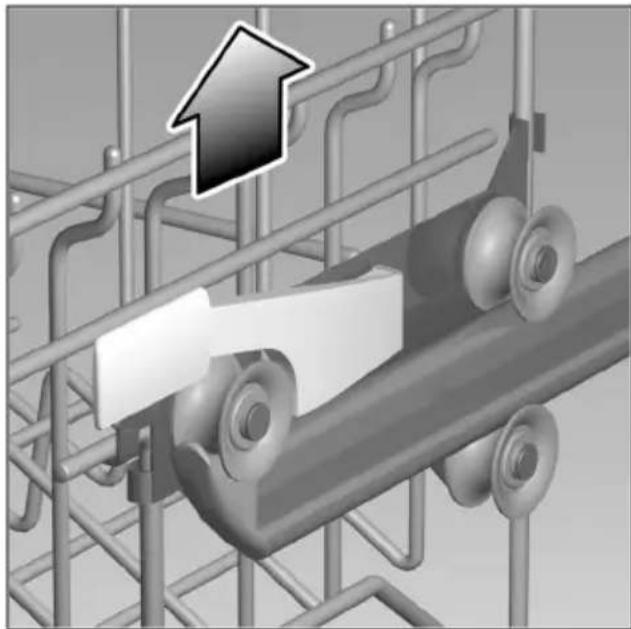

Bovenste servieskorf met hendels aan deijken (Rackmatic)

• De bovenste servieskorf uittrekken.

• Om de korf te latent zakken: de tweete hendels links en rechts aan de buitenkant van de korf een voor een waar binnen drukken. Hierbij.altijd de korf aan de zijkant met een hand aan de bovenste rand vasthouden. Hiermee voorkomt u dat de korf plotselingaar beneden valt (waardoor het serviesgoed beschadigd kan worden).

• Om de korf op te tillen: de korf aan de zijkant aan de bovenste rand vastpakken en maar boven trekken.
• Overtuig u ervan dat de korf - voordat u hem waar in het apparaat schuift - aan beiden zichden opdezelfde hoogte staat. Anders kan de deur van het apparaat Niet dicht en heeft de bovenste sproeiarm geen verbinding met het aansluitpunt van de watertoevoer.

Afwasmiddelen

Attentie

U kunt in uw afwasautomaat de in de handel verkrijgbare vloeibare of poedervormige afwasmiddelen, resp. tabletten gebruiken (geen handafwasmiddel!).

Er zich momenteel drie soorten afwasmiddel verkrijgbaar:

1. met fosfaat en chloor
2. met fosfaat en zonder chloor
3. zonder fosfaat en zonder chloor

Bij gebruik van afwasmiddel+zonder fosfaat kan er bij hard leidingwater erder witte aanslag op het serviesgoed en de wanden van de spoelruimte ontstaan. U kunt dit vermijden door een grotere hoeveelheid afwasmiddel te doseren.

Afwasmiddel zonder chloor heeft een gingere bleekwerking. Dit kan leiden tot een versterkte aanslag van thee of tot verkleuringen op kunststof onderdelen.

De oplossing in dit geval:

• het gebruik van een sterker afwasprogramma of
• het doseren van een grotere hoeveelheid afwasmiddel of
• het gebruik van een afwasmiddel met chloor.

Of een afwasmiddel geschikt is voor zilveren voorwerpen vindt u op de verpakking van het afwasmiddel.

Hoefft u nog andere vragen, dan raden wij u aan contact op te nemen met de fabrikant van het afwasmiddel.

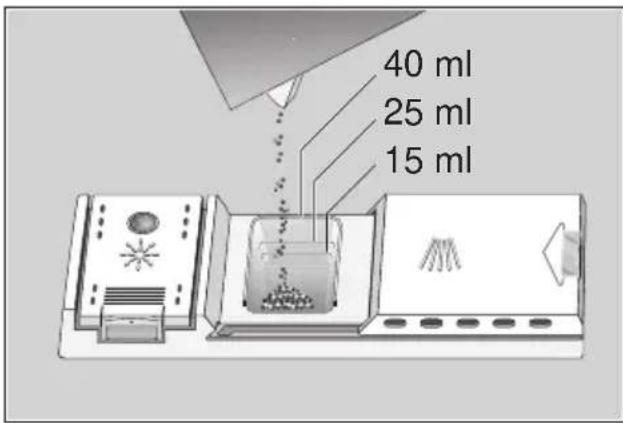

Afwasmiddelbakje met doseerhulp

De indeling in het afwasmiddelbakje biedt hulp bij de juiste dosering van het afwasmiddel.

Het afwasmiddelbakje bevat bij de onderste lijn 15 ml afwasmiddel en bij de middelste lijn 20ml .Een vol afwasmiddelbakje bevat 40ml afwasmiddel.

Attentie!

Als het afwasmiddelbakje nog.dicht is: vergrendeling opzij drukken om het te openen.

Vullen met afwasmiddel

• Het afwasmiddelbakje met afwasmiddel vullen.

Neem voor een juiste dosering de gegevens van de fabrikant op de verpakking van het afwasmiddel inRCT.

• Doordat de reinigingstabletten van verschillend fabrikaat op een verschillende manier oplossen, is het möglichk dat bij korte programma's Niet de volle reinigingskracht worden bereikt. Voor.Dezeprogramma's is een reinigingsmiddel in poedervorm beter geschikt.

Bij hetprogramma „Intensief" ca. 10-15 ml afwasmiddel extra op de deur van het apparaat strooien.

Besparingstip

Bij het mono-afwassystemeern resp. als het serviesgoed Niet erg vuil is, kunt u normalerwijze volstaan met minder afwas-middel dan is aangegeven.

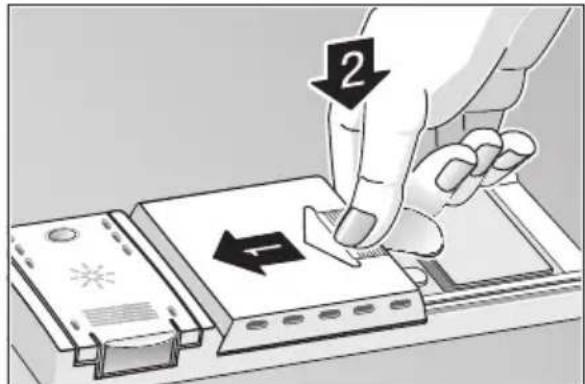

Deksel van het afwasmiddelbakje sluiten: (1) deksel zichtschuiven en tot slot (2)licht erop drukken zodate sluiting hoorbaar vastklikt.

Bij gebruik van tabletten vindt u op de verpakking waar u de tabletten要去 gebruiken (bijv. in de bestekkorf, het afwasmiddelbakje etc.). Let erop dat ook bij gebruik van tabletten het deksel van het afwasmiddelbakje gesloten is.

ATTENTIE! BELANGRIJKE AANWIJZINGEN BIJ HET GEBRUK VAN GECOMBINEERDE REINIGINGSPRODUCTEN

Neem bij het gebruik van zogenaamde gecombineerde reinigingsproducten die het gebruik van bijv. glansspoelmiddel of zout overbodig moeten make, de volgende belangrijke aanwijzingen in acht:

Sommige producten met geintegreerd glansspoelmiddel werken alleen in bepaalde programma's optimaal.
Bij apparaten met automatische programma's hebben dergelijkke producten meestal nicht het gewenste effect.
Producten die het gebruik van regenererzout overbodig make, hunnen alleen binnen een bepaald waterhardheidsbereik gebruikt worden.
- Als u deze gecombineerde producten wilt gebruiken, lees dan de gebruiksaanwijzing van deze producten of eventuele aanwijzingen op de verpakking nauwkeurig door!

Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel, vooral als:

• het serviesgoed na afloop van het programme erg nat is.
  er kalkaanslag ontstaat.

Bij klachten die direct verband houden met het gebruik van deze producten, hunnen wij Niet aansprakelijk gesteld worden!

Programma-overzicht

In dit overzicht staat het maximaal möglichke aantal programma's vermeld. De bij uw apparaat behorende programma's kut u op het bedieningspaneel aflezen.

Soort serviesgoed

Ongevoelig

Gemengd Gevoelig Gemengd

Soort
etensresten
bijv. van
Hoeveelheid etensresten

Afspoelen als het serviesgoed enkele dagen tot de afwas in het apparatusa bewaal wordt.

Toestand van de etensresten

weinigaaengekoekt

Afwas-programma's
Intensief

Normaal

Eco

Glas

Snel

Voor-

Programmaverloop

Voorspoelen

Voorspoelen

tussenspoelen
Drogen

Voorspoelen

Drogen

Naspoelen 55°

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensrestenUNT u in het programma-overzicht het juiste door u in te stellen programma vinden.

De bijbehorende programmagegevens vindt u in de korte handleiding.

nl

Afwassen

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensrestenUNT u in het programma-overzicht het juiste door u in te stellen programma vinden.

In het onderste gedeelte van het programme-overzicht vindt u tevens het programmaverloop en de programmagegevens.

Een voorbeeld:

Bij gemengoed serviesgoed met veel maar weinig vastgekoekte etensresten要去 hetprogramma „Auto" gebruiken.

Besparingstip

Bij een Niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma.

Programmagegevens

Deprogrammagegevens hebben betrekking op normale omstandigheden. Door:

verschillen in de hoeveelheid serviesgoed
- de temperatuur van het toegevoerde water
- de druk in de waterleiding
de omgevingstemperatuur
tolerancies in de netspanning
- en de onvermijdelijke tolerantries in het apparaat (bijv. temperatuur, hoeveelheid water, ...)

kunnen grotrere afwijkingen optreden.

Bij het mono-afwassystem (alleen de bovenste servieskorf) können het energie-en waterverbruik tot ca. 1/4 verminderd worden.

De waarden van het waterverbruik hebben betrekking op instelwaarde 4 van de waterhardheid.

Aqua-Sensor

*niet bij alle modellen

De Aqua-Sensor is een optisch meetsystem waarmee de vertroebeling van het afwaswater worden gemeten. Met infrarood Licht kan de verruiling van het water door losgeweekte etensresten, zoals ei, vet en havermout, herkend worden.

De Aqua-Sensor werkt in alle programma's met voorspoelen. Als na afloop van het voorspoelen het afwaswater nog „schoon" is, dan wordt het water verder gezruikt voor de aansluitende reinigingsfase. Is het water te vuil, dan wordt het afgeprompt en door vers water verrangen. Op deze manier wordt het waterverbruik bij „geringe" verruiling van het serviesgoed met ca. 5 liter water verminderd.

Inschakelen van het apparatus

Kraan opendraaien.
Hoofdschakelaar 1 inschakelen. De indications van het LAST gekozen programma branden. Ditprogramma begint als u geen andere programmatoets 6 hebtingedrukt.
Bij apparaten met mono-afwassystem: als u alleen de bovenste servieskorf hebt ingerusmd, dan drukt u de toets mono-afwassystem 5 in.
Op de cijferindicatie 3 verschijnt de vermoedelijkke programmaduur.
- Het programmaverloop start automatisch.

Einde van het programme

Hetprogramma isafgelopenalserop decidiferindicatie3enverschijnt.

Uitschakelen van het apparatus

Enkele minutes na afloop van het programme:

Hoofdschakelaar 1uitschakelen.
Kraan dichtdraaien (niet van toepassing bij apparaten met Aqua-Stop).
- Na afkoeling het serviesgoed uit het apparaat halen.

Onderbreking van hetprogramma

Hoofdschakelaar 1uitschakelen.
- De Lichtindicatie gaatuit. Het programme blijft opgeslagen in het geheugen.
Bij aansluiting op warm water of als de machine al is opgewarmd en de deur van het apparaat geopend werd, de deur eerst een paar minute op een kier latent staan en daarna dichtdoen. Anders kan door expansie de deur van het apparaat openspringen.
- Om het programma door te lately gaan: hoofdschakelaar wee inschaken.

Starttijdkiezen

U kunt het programma tot 19 eer later (in stappen van een eer) lately starten.

Apparaat inschakelen.
- Toets starttijd kiezen 4 net zolang indrukken tot de cijferindicatie 3 op springt.
- Toets starttijd kiezen net zo vaak indrukken tot de aangegevenijd aan uw wens voldoet.
- Om de gekozen starttijd te wissen: toets starttijd kiezen net zo vaak indrukken tot op de cijferindicatie Oh verschijnt. Tot de starttijd=kunt u het programma willekeurig wijzigen.

nl

Resttijdindicatie

Na het starten verschijnt op het display de vermoedelijkke duur van het programme. De programmaduur worden beinvloed door de temperatuur van het water, de hoeveelheid serviesgoed en de graad van verruiling.

Door wijzigingen in deze gegevens kan de looptijd (afhankelijk van het gekozen programma) sterk varieren. Doordat de beinvloeding van de programmaduur pastijdens het programmaverloop worden herkend, hunnen grotere tijdsprongen optreden.

Programma afbreken (Reset)

Alleen als de hoofdschakelaar is ingeschakeld:

Programmatoetsen A en C

gedurende ca. 3 sec. tegelijkertijd indrukken.

De cijfer-indicatie geeft aan.

Deur sluiten.
- Het programme is binnen ca. 1 minuut afgelopen.
Hoofdschakelaar 1 na afloop van het programma uitschakelen.
Afwasmiddelbakje 30 sluiten.

Om een新模式programma te starten de hoofdschakelaar 1 weer inschakelen en het gewenste programma kiezen.

Wijzigen van het programme

Nadat u het apparaat hebt ingeschakeld,\ kunt u binnen 2 min. een ander\ programma instellen.

Als het programma hierna gewijzigd要去 worden, dan worden eerst de al gestarte programma-onderdelen (bijv. reinigen) aufgewerkt.

De neuen aangegeven resttijd bestaat uit de resttijd van het vorigeprogramma-onderdeel en de resttijd van het neuen gekozen programma.

Intensief drogen

Door de functie „Intensief drogen" te activieren worden in alle programma's tijdens het glansspoelen een hogere temperatuur bereikt en daardoor een beter droogresultaat. (Wees voorzichtig met gevoelig serviesgoed bij een hogere temperatuur.)

• Programmatoets A ingedrukt houden en de hoofdschakelaar 1 inschakelen.
  Beide toetsen loslaten. De cijferindicatie 3 Knippert (an) of ()uit).
• Om deinstalling te wijzigenprogrammatoets Aindrukken.
  Hoofdschakelaar 1uitschakelen; deinstelling blijft opgeslagen.

Schoonmaken en onderhoud

Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart uijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren.

Algemene toestand van demachine

Spoelruimte controlleren op aanslag van vet en kalk.

Als u zulke aanslag aantreft:

• afwasmiddelbakje met afwasmiddel vullen. Het apparaat zonder serviesgoed in het programma met de hoogste afwastemperatuur starten.
  Deurafdichting schoonmaken:
• de deurafdichting regelmatig met een vochtig doekke afnemen om resten vuil te verwijderen.

Special zout

Controleer de indicatez zout bijvullen 7. Indien nodig zout bijvullen.

Glansspoelmiddel

Controleer de indicateig glansspoelmiddel bijvullen op het bedieningspaneel 8 resp. de indicateie in het voorraadreservoir 29.Indien nodig glansspoelmiddel bijvullen.

Zeven

De zeven 25 zorgen ervoor dat grove etensresten in het spoelwater Niet in de afvoerpomp terechtkomen. Door deze etensresten kuren de zeven verstopt raken.

Het zeefsystem bestaat uit een zeefcylinder, een vlakke fijne zeef en - afhankelijk van het type apparaat - tevens uit een microzeef (^*)

• Na elke afwasbeurt de zeven op etensresten controleren.

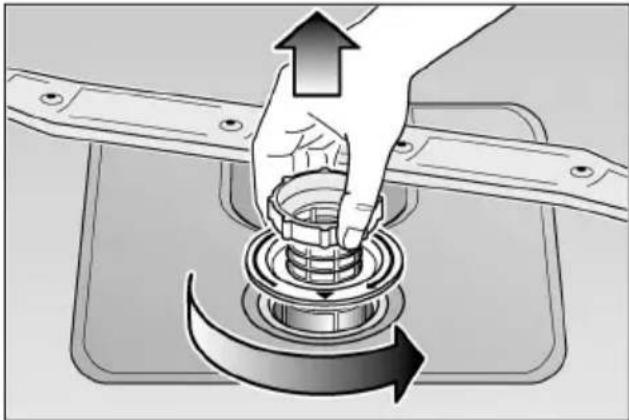

• Na het losdraaien van de zeefcylinder kunt u het zeefsystem eruit halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken.

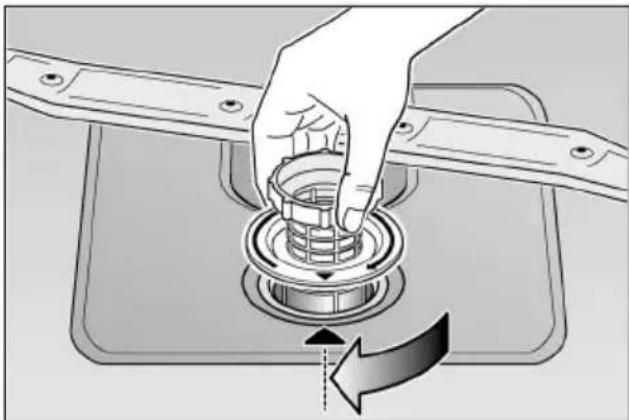

Bij de montage: het zevensystem erin zetten en met de zeefcylinder vastschroeven.

nl

Sproeiarmen

Kalk en etensresten in het spoelwater kuren de spreoi-openingen en de lagers van de spreoiarmen 22 en 23 blokkeren.

• Sproeiopeningen van de sproeiarmen op verstopping door etensresten controeren.
  Eventueel de onderste sproeiarm 23.
  haar boven eraf trekken.
• Bovenste sproeiarm 22 eraf schroeven.
  Sproeiarmen onder stromend waterschoonmaken.
  Sproeiarmen weeer vastdrukken resp.
  vastschroeven.

Sproeiarmen

Afvoerpomp

Grove etensresten in het spoelwater die Niet door de zeven worden tegengehonden, kuren de afvoerpomp blokkeren. Het spoelwater worden dan Niet afgeprompt en blijft boven de zeef staan.

In dit geval:

eventueel water eruit scheppen.
Zeven 25 eruit halen.
Schroef uit de afdekking schroeven (torx T 20) en de afdekking eraf halen.
Binnenruimte controleren op vreemde voorwerpen en deze - indien nodig - verwijdersen.
- Afdekking wee anbrengen en vastschroeven.
- Zeven er wee in zetten en vastschroeven.

Opsporing van storingen

Kleine storingen zelf verhelpen

De meest voorkomende storingen in het dagelijk gebruik van het apparaat kurz u zich verhelpen zonder de hulp van de Servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weir snel kurz gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen vinden.

Storingen

... bij het inschakelen

- Het apparaat start nicht.

• De zekering van de huisinstallatie is Niet in orde.
• De stekker zit nicht in het stopcontact.
• De deur van het apparaat is nicht goed zich.
• De kraan is nicht open.

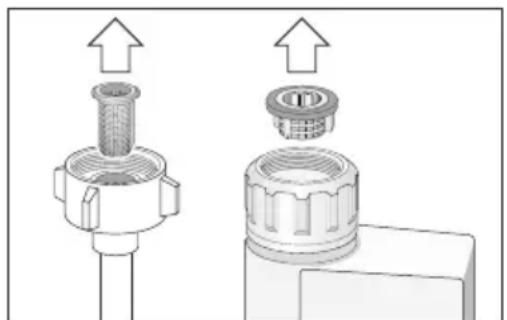

• De zeef aan de watertoevoerslang is verstopt.

Apparaat uitschakelen en de stekker uit het stopcontact trekken. Kraan zichtdraaien. Hierna de zeef schoonmaken die zich aan de aansluiting van de toevoerslang bevindt. Tenslotte het apparaat wee op het elektriciteitsnet aansluiten, kraan opendraaien en het apparaat inschakelen.

Attentie!

Denk eraan:
reparaties mogen alleen dooreen vakkundig monteurworden uitgevoerd.
Ondeskundige reparatesskunden aanzienlijke schade en gevaar voor de gebruiker opleveren.

... aan het apparatusat

- de onderste sproeiarm draait moeilijk

Sproeiarm door kleine deeltjes of etensresten geblokkeerd.

Deksel van het afwasmiddelbakje kan nicht gesloten worden

Doseerreservoir te vol.
Mechanisme door vastgeplakte afwasminderresten geblokkeerd.

- Controleampjes gaan na de afwas nicht uit

Hoofdschakelaar nog ingeschakeld.

Er kleven na de afwas resten afwasmiddel in het reservoir

Reservoir was bij het vullen vochtig, alleen een droog reservoir met afwasmiddel vullen.

Na afloop van het programme blijft er water in het apparaat staan

• De afvoerslang is verstopt of geknikt.
  De afvoerpomp is geblokkeerd.
• Dezeven zichverstopt.
• Het programma is nog nicht aufgelopen. Wacht op het einde van het programma (de cijferindicatie geeft 0 aan).
• Functie "Reset"uitvoeren.

nl

... bij de afwas

Abnormale schuimvorming

Handafwasmiddel in het reservoir voor glansspoelmiddel.
Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden, waarom moet u het gemorste spoelmiddel met een doek verwijderen.

• Het programme stoptijdens de afwas

Stroomtoevoer onderbroken.
- Watertoevoer onderbroken.

• Klappende geluiden tijdens de afwas
  Sproeiarm slaat tegenserviesgoed.
• Kletterende geluidenijdens de afwas
  Serviesgoed nicht goed ingeruimd.
• Klappende geluiden van de vul-ventielen
  Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden können nicht verholpen worden.

... aan het serviesgoed

Er blijven gedeeltelijk etensresten aan het serviesgoed plakken

• Het serviesgoed was nicht goed ingerusimd, de waterstralen konden het oppervlak Niet bereiken.
• De servieskorf was te vol.
• Het serviesgoed ligt gegen elkaar aan.
  Te weinig afwasmiddel gebruikt.
  Eentzawkprogrammagekozen.
  Sproeiarmen konden nicht ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond.
• Sproeiers van de sproeiarmenংn door etensresten verstopt.
• Dezeven zichverstopt.
  Zeven verkeerd ingezet.
• Afvoerpomp geblokkeerd.

Er ontstaan verkleuringen op kunststof onderdelen

• Te weinig afwasmiddel gebruikt.

Er blijven gedeeltelijk witte vlekken op het serviesgoed anschter, de glazen blijven melkkleurig

Te weinig afwasmiddel gebruikt.
Hoeveelheid glansspoelmiddel te laag ingesteld.
- Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd.
- Onthardingsinstallatie te laag ingesteld.
- Het deksel van het zoutreservoir is nicht goed vastgedraaid.
- Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met fosfaat ter vergelijking.

- Het serviesgoed wordt Niet droog

Programma zonder drogen gekozen.
Hoeveelheid glansspoelmiddel te laag ingesteld.
Serviesgoed te sneluit het apparaat gehald.

- De glazen zien er dof uit

Hoeveelheid glansspoelmiddel te laag ingesteld.

- Resten thee of lippenstift়nachtenergebleven

• Het afwasmiddel heeft te weinig bleekwerking.
  Eentageafwastemperatuergekozen.

Roestsporen op het bestek

• Het bestek is nicht voldoender roestbestendig.

• Het zoutgehalte in het afwaswater is te hoog.

• Deksel van het zoutreservoir Niet goed vastgedraaid.
  Tijdens het navullen te veel zout toegevoegd.

- De glazen worden dof en verkleuren, de aanslag kan nicht worden aufgewreven

Een ongeschikt awasmiddel gebrukt.
- De glazenল nicht geschickt voor een afwasautomaat.

Op glazen en bestek blijven strepen awhile, de glazen zien er metaalachtig UIT.

Hoeveelheid glansspoelmiddel te hoog ingesteld.

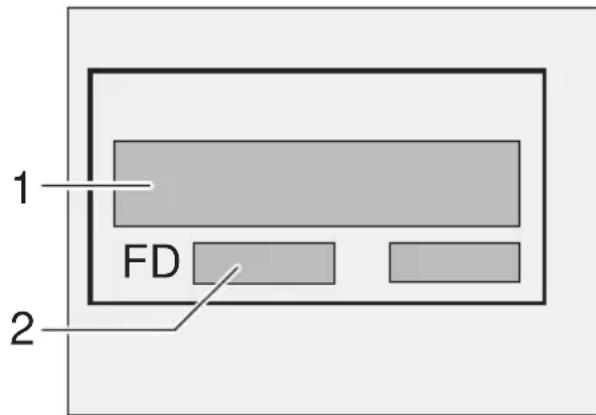

Inschakelen van de Servicedienst

Als het u Niet lukt de fouit te verhelpen, schakel dan de Servicedienst in. Het dichtstbijzijdne adres van de Servicedienst vindt u in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de Servicedienst het typenummer (1) en het FD-nummer (2) op. U vindt deze gegevens op het typeplaatje op de deur van het apparaat.

Opgelet

We willen er u op wijzen dat een bezoek van een technicus van onderne klantendienst waar aanleiding van een de beschreiben storingen ookijdens de garantieperiode nicht kostenloos is.

Aanwijzingen

Afvoeren van de verpakking en van uw oude apparatus

Een oud apparaat is geen waardeloos afval! Door een milieuvriendelijkke afvoer kuren waardevolle grondstoffen na bewerking opnieuw gezruikt worden.

Bij afgedankte apparaten de stekker uithet stopcontact trekken, aansluitkabeldoorknippen en samen met de stekkerverwijderen.

Deurslot en kinderbeveiliging (indien aanwezig) onklaar make. Hiermee voorkomt u dat kinderen zichzelfijdens het spelen in het apparaat opsluiten en in levensgevaar geraken.

Uw/Newe apparaat werden tijdens het transport maar u door de verpakking beschermd. Voor de verpakking worden gebruik gemaakt van materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. HelpARAOM MEE EN ZORG ervaar dat de verpakking milieuvriendelijk wordt afgevoerd. Alle kunststofdelen van het apparaat zichen gerekt met een gestandaardiseerd afkortingsteken (bijv. >PS < polystyreen). Hierdoor kan den de kunststof afvaldelen bij de verwerking van het apparaat voor een milieubewuste recycling geschaden worden.

U kurz bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kurz (laten) afvoeren.

Laat kinderen Niet met de verpakking en de onderdelen waarvan spelen. Kans op stikken door vouwdozen en folie.

Aanwijzingen voor vergelijkende tests

De voorwaarden voor de vergelijkende tests vindt u op het extra blad "Aanwijzingen voor vergelijkende tests". De verbruikswaarden voor de betreffende programma's vindt u in de korte handleiding.

Algemeen

• Geintegreerde en onderbouwapparaten die anscheraf als vrijstaand apparaat worden opgesteld, moeten beveiligd worden gegen kantelen, bijv. door vastschroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaat is vastgeschroefd.

Installatie

Om de afwasautomaat goed te lien functioneren moet hij vakkundig worden aangesloten. De gegevens van de watertoevoer en -afvoer en de elektrische aansluitwaarden要去en met de vereiste criteria overeenkomen zoals deze in de volgende alinea's resp. in het montagevoorschrift�<|im_start|>

Bij de montage de juiste volgorde van de handelingen aanhonden:

-bij aflevering controleren
-plaatsen
- aansluiten op de waterafvoer
- aansluiten op de watertoevoer
- elektrische aansluiting

Aflevering

Uw afwasautomaat werd in de fabriek zorgvuldig getest op functioneren waardoorkleine watervlekken+zijn achtergebleven. Deze verdwijnen na de eerste.afwas.

Plaatsing

De vereiste inbouwmaten vindt u in het montagevoorschrift. Het apparaat met behulp van de verstelbare voetjes waterpas zetten. Let erop dat het apparaat stevig staat.

Aansluiten op de waterafvoer

Deoodzakelijk handelingen vindt u in het montagevoorschrift. Eventuel een sifon met aansluitnippel monteren. Afvoerslang met behulp van de meegeleverde onderdelen op de aansluitnippel van de sifon aansluten. Let erop dat de afvoerslang Niet geknikt, platgedrukt of ineengestrengeld is. (Let er ook op dat de stop nicht in de wasbak zit zodat het water ongehinderd kan weglopen!)

Aansluiten op de watertoevoer

Aansluiting volgens montagevoorschrift. Toevoerslang met behulp van de meegeleverde onderdelen op de kraan aansluten.

Let erop dat de watertoevoerslang nicht geknikt, platgedrukt of ineengestrendgeld is. Bij verranging van het apparaat要去ek de watertoevoerslang voor de aansluiting op de kraan verrangen worden. De oude toevoerslang mag nicht meer gebruikt worden.

Let erop dat de watertoevoerslang nicht geknikt, platgedrukt of ineengestrengeld is.

Waterdruk:

minimaal 0,5 bar, maximaal 10 bar. Bij hogere druk een reduceerventiel aanbrengen.

Hoeveelheid binnenstromend water:

Temperatuur van het water:

bij voorkeur koud water. Warm water mag maximaal een temperatuur van 60^ hebben.

Elektrische aansluiting

Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 230 volt wisselstroom aansluten. Zie het typeplaatje 31 voor de vereiste zekering. Het stopcontact moet zich in de buurt van de afwasautomaat bevinden en gemakkelijk toegankelijk+zijn.

Bij gebruik van een aardlekschakelaar mag alleen een type met het teken [A] worden geinstalleerd. Alleen deze aardlekschakelaar voldoet aan de nu geldende voerschriften.

nl

Demontage

De volgorde van de handelingen is ook hier belangrijk:

allereerst het apparaat loskoppelen van hetlichtnet.

Stekker uithetstopcontacttrekken.

Watertoevoer afsluiten.

Aansluiting op de waterafvoer en -toevoer loskoppelen.

Bevestigsschroeven onder het werkblad losdraaien.

Indien aanwezig de plint verwijderen.

Het apparaat eruit halen en de slang voorzichtig aan voren trekken.

Transport

De afwasautomaat leeg lately lopen. Losse onderdelen vastzetten. Het apparaat alleenrechtop vervoeren

• Als het apparaat Niet rechts top wordt vervoerd, dan kan er resterend water in het besturingsmechanisme terechtkomen. Dit kan tot een verkeerd programmaverloop leiden.
• Het apparaat lately leeglopen op de volgende wijze:

Kraan opendraaien.
Deursluiten.
Hoofdschakelaar inschakelen.
Programma B kiezen. Op de cijferindicatie verschijnt de programmaduur in minutes.
- Ca. 4 minutes wachten.
- Programma beeindigen door de toetsen A en C tegelijkkertijd in te drukken.
- De tijdindicatie springt weeer op 0
- Na een minuut het apparaat uitschakelen.
Kraandichtdraaien.

Als het apparaat Niet in een vorstvrijeruiimte staat (bijv. in eenvakantiehuisje), dan moet u het apparaat hebelaal latelyleeglopen (zie transport).

Kraan dichtdraaien, toevoerslang losmaken en lately leeglopen.

Garantie AQUA-STOP.

(verbatim bij apparaten zonder Aqua-Stop)

Als aanvulling op de garantie-aanspraken gegenover de verkoper in de koopovereenkomst en als aanvulling op once garantie op het apparaat worden u schadeloos gesteld als aan onderstaande voorwaarden worden voldaan:

1. Als door een fout in ons Aqua-Stop-systeme waterschade worden veroorzaakt vergoeden wij de schade aan particuliere gebruikers.
2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.
3. Voorwaarde voor aanssprak op garantie is dat het apparaat met Aqua-Stop vakkundig en overeenkomstig ons installmentevoorschrift is opgesteld en aangesloten; hiertoe behoort ook de vakkundig gemonteerde verlenging van de Aqua-Stop (origineel toebehoren). Onze garantie heeft geen betrekking op defecte toevoerleidingen of armaturen tot aan de Aqua-Stop-aansluiting op de kraan.
4. Tijdens het gebruik van een apparaat met Aqua-Stop hoeft u er in principe nicht bij te blijven resp. na het gebruik om veiligheidsredenen de kraan zicht te draaien. Alleen bij langere afwezigheid, bijv. als u een paar weken opvakantie gaat, moet de kraan worden zichtgedraaid.

de

AQUA-STOP-Garantie
