SGS84A12EU - Lave-vaisselle BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	46 dB
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide
Options supplémentaires	Départ différé, Séchage extra
Dimensions (HxLxP)	84.5 x 60 x 60 cm
Poids	45 kg
Consommation d'eau	9.5 L par cycle
Type de contrôle	Commandes électroniques
Système de sécurité	Protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - SGS84A12EU BOSCH

Pourquoi mon lave-vaisselle BOSCH SGS84A12EU ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Comment nettoyer les filtres de mon lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis replacez-le correctement.

Pourquoi y a-t-il des traces sur ma vaisselle après lavage ?

Cela peut être dû à un manque de produit de lavage ou à une mauvaise qualité de l'eau. Assurez-vous de remplir correctement le réservoir de liquide de rinçage.

Mon lave-vaisselle émet des bruits étranges pendant le fonctionnement. Que faire ?

Vérifiez qu'aucun ustensile de cuisine n'entrave le bras gicleur. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou la pompe.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Consultez le manuel d'utilisateur pour accéder aux réglages de la dureté de l'eau. Utilisez la clé fournie pour modifier les réglages selon les recommandations locales.

Que faire si mon lave-vaisselle ne vidange pas l'eau ?

Vérifiez le tuyau de vidange pour vous assurer qu'il n'est pas plié ou obstrué. Nettoyez également le filtre de vidange.

Y a-t-il un mode éco sur le BOSCH SGS84A12EU ?

Oui, il dispose d'un programme éco qui permet de réduire la consommation d'eau et d'énergie. Consultez le panneau de commande pour sélectionner ce mode.

Comment savoir si le lave-vaisselle est en mode de lavage ?

Un indicateur lumineux s'allume sur le panneau de commande lorsque l'appareil est en cours de fonctionnement.

Quelle est la capacité de mon lave-vaisselle ?

Le BOSCH SGS84A12EU a une capacité de 12 couverts, idéale pour les familles de taille moyenne.

Comment effectuer un cycle de nettoyage du lave-vaisselle ?

Utilisez un produit de nettoyage pour lave-vaisselle et lancez un cycle à vide à haute température pour éliminer les résidus et les odeurs.

Où trouver le numéro de modèle de mon lave-vaisselle ?

Le numéro de modèle est généralement situé sur une étiquette à l'intérieur de la porte ou sur le châssis de l'appareil.

MODE D'EMPLOI SGS84A12EU BOSCH

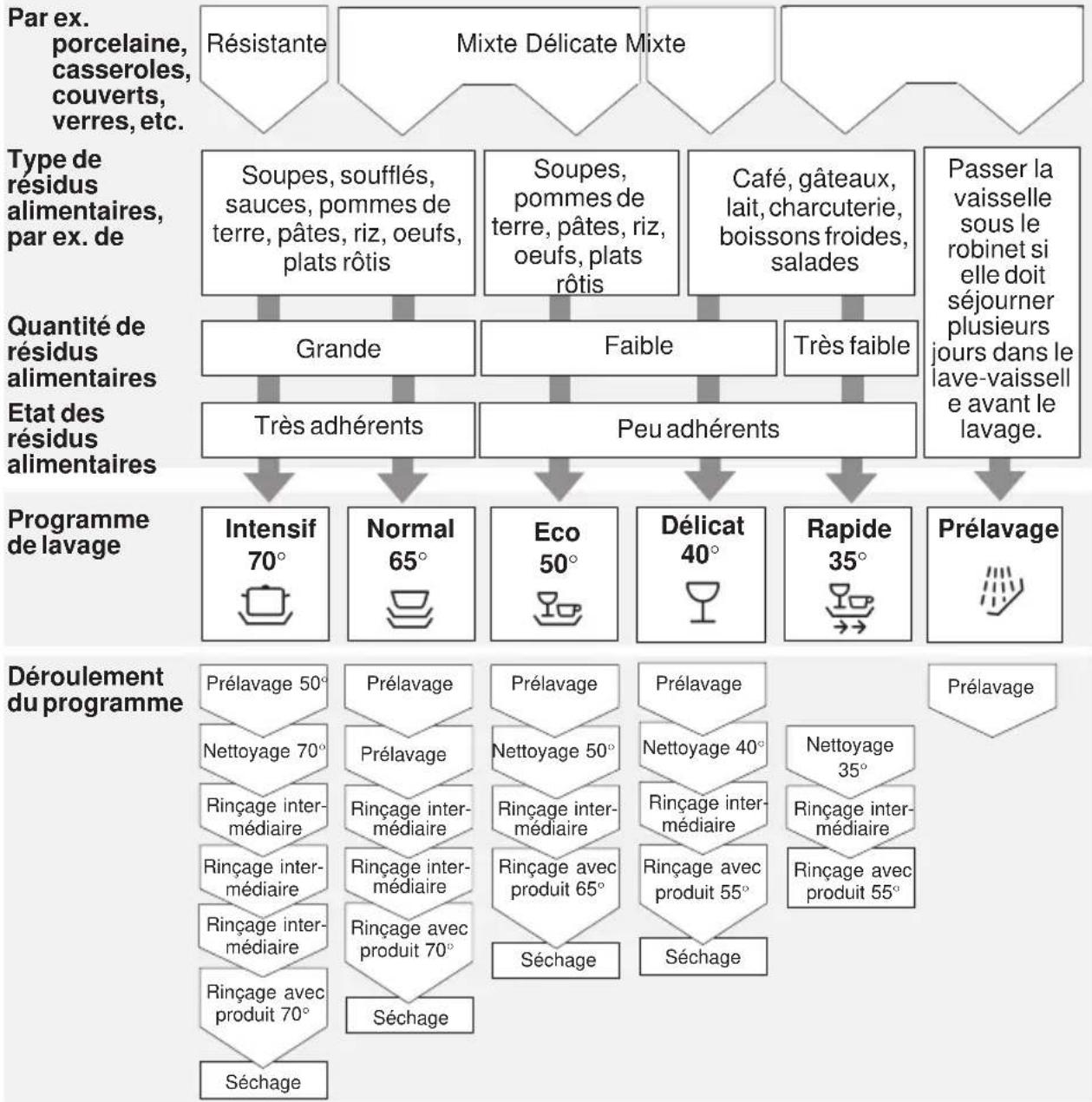

Consignes de sécurité 51 Tableau des programmes 64

Présentation de l'appareil 53 Laver la vaisse 65

Installation d'adoucissage 54. Entretien et maintenance 68

Remplissage du sel spécial . 55 Detection des pannes . 70

Remplissage du liquide de rinceage 56 Appeler le service après-vente 72

VaisseI non-adaptee 57 Remarques 73

Classement de la vaisselle 58.. Installation 74

Detergent 62

nl Inhoud

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisse. Ne faites pas fonctionner un apparéil endommégé, mais demandez conseil à votre fournisseur.
  Veuillez you debarrasser de l'emballage de façon reglementaire.
  Le carton ondulé se compose principalement de papier recyclé.
• Les pieces moulées en polystyrene sont expansées sans CFC.
  La couche de polyéthylene (PE) se compose en partie de matière première de récapération.
• Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pastraités.
• Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Au moment de l'installation

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
• Le lave-vaisselle ne doit pas etre branché sur le secteur lors de I'installation.
  Assurez-vous que le système à conduceur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lave-vaiselle.
  Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.
  Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si I'appareil n'est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d'habiller latéralement la zone des charnières de portepour des raisons de sécurité. (Risque de blessure)

VouspouvzyouprocurerlescachescommeaccessoireoptionnelaupresdenotrésAVou du commerce specialisé.

fr

Utilisation quotidienne

N'utilisez ce lave-vaisselle qu'a la maison et conformement a sa destination. Cet apparéil n'est pas destiné à un usage professionnel.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
L'eau contenue dans le compartment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
Pendant le déroulement du programme, ouvre prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les enfants du lave-vaisselle ouvert. Des restes de détergent pourraient encore se trouver dedans.

Sécurité-enfants*

• selon le modele

Examinez les croquis imprimés au revers de la couverture.

40 Enclencher la sécurité-enfants
41 Ouvrir la porte, sécurité-enfants enclenchée
42 Eteindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectues que par un spécialiste.
  Lors des réparations et interventions, veillez à ce que le lave-vaisse soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupeze le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranchez la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez. Détruirez la fermetre de la porte de sorte que le porte ne ferme plus.

Présentation de l'ordinateil

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3 Indicateur numérique
4 Sélection de l'heure
5 Touche de lavage en panier supérieur
6 Touches de programmation
7 Indicateur de replissage du sel
8 Indicateur de remplissage du liquide de rincege

Compartment interieur de l'appareil

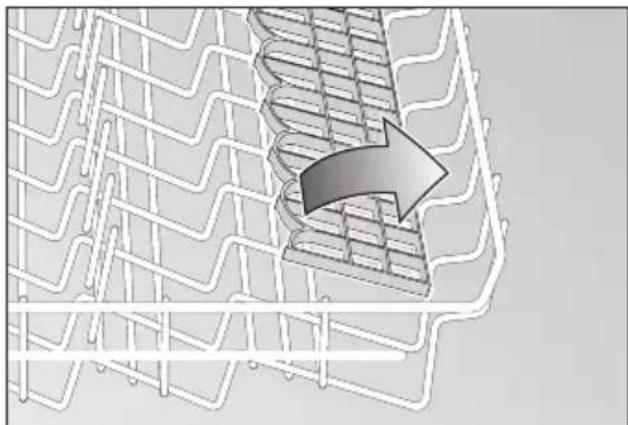

20 Panier à vaisse lsupérieur avec étagère
21 Panier supplémentaire a couverts pour le panier supérieur *

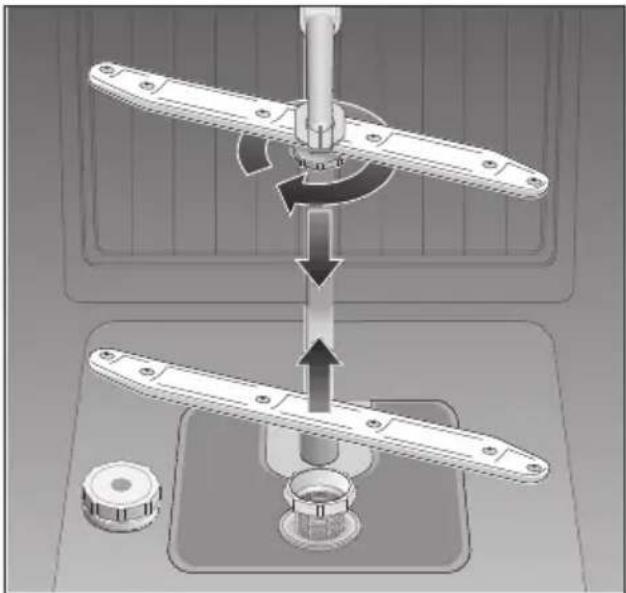

22 Bras rotatif supérieur
23 Bras rotatif inférieur
24 Réservoir à sel spécial, avec indicateur de manque de sel *

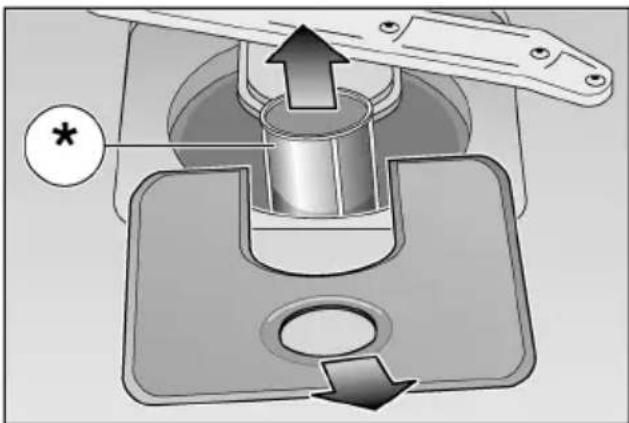

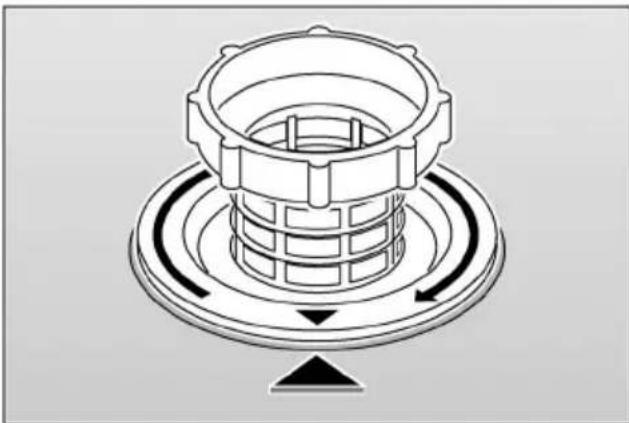

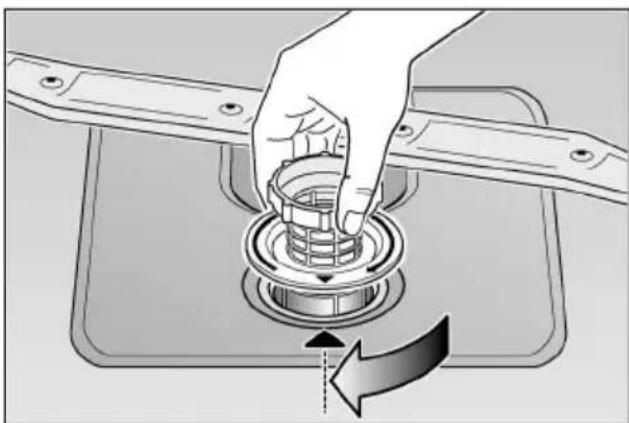

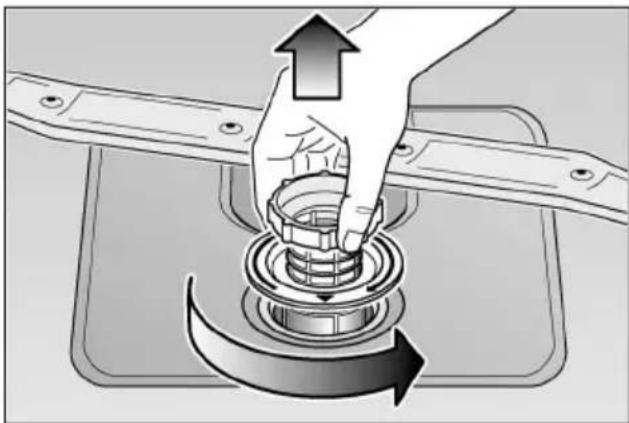

25 Filtres
Panier a couverts
27 Panier a vaisselle inférieur
28 Verrou de fermeture
29 Réservoir de liquide de rinceage avec indicateur de replissage du liquide
30 Compartiment a dédTangent
31 Plaque signalétique

• sur certains modèles seulement

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rinceage

Utilisez exclusivement des produits appropriés aux lave-vaisse.

fr

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si l'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau. Le réglage donc la quantité de sel requise dépend du degré de durée de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Determinez la durée de l'eau potable dans votre région: appelez爱你 sympathie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucisseur, reférez-vous au tableau des durétés de l'eau.

Tableau de durete des eaux

°dH	°fH	°Clarke	mmol/l
0-6	0-11	0-8	0-1,1
7-8	12-15	9-10	1,2-1,4
9-10	16-17	11-12	1,5-1,8
11-12	18-21	13-15	1,9-2,1
13-16	22-29	16-20	2,2-2,9
17-21	30-37	21-26	3,0-3,7
22-30	38-54	27-38	3,8-5,4
31-50	55-89	39-62	5,5-8,9

Appuyez sur la touche de programmation B, maintenez-la enfoncée puis enclenchez l'appareil 1.Ensuite,relachez les touches.Le voyant de la touche B et, a I'indicateur,le chiffre 4 (valeur reglee a la fabrication) se mettent a clignoter.

Pour modifier le réglage: appuyez sur la touche de programmation B

Le chiffre augmente d'une unité à chaque impulsion sur la touche; une fois la valeur atteinte, l'indicateur revient sur 0.

Eteignez l'appareil 1. La valeur precedemment reglee a ete memorisée.

L'adoucisseur d'eau a besoin d'env. 4 litres d'eau pour se regenerer. De la sorte et suivant la valeur sur laquelle est reglee l'adoucisseur, la consommation d'eau par lavage augmente de 0 à 4 litres maximum.

Remplissage du sel spécial

Mode d'action du sel

Pendant le lavage, le sel est automatique-ment amené du réservoir de sel à l'adou-cisseur où il dissout le calcaire.

La pompe évacue cette solution calcaire hors du lave-vaisselle. Ensuite,

l'adoucisseur d'eau est de nouveau pres a receivevoir la charge de sel suivante.

La régénération ne se déroule correctement que si le sel s'est dissout dans l'eau.

Ouvrez le bouchon fileté du réservoir de sel 24.

Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.

Pour ceci utilisez l'aide au replissage du sel jointe.

Versez le sel (n'employez pas de sel de cuisine) jusqu'à ce que le bac à sel soit plein (1,5 kg max.). Lorsque vous versez le sel, l'eau est refoulée et elle s'écoule.

C'est pourquoi le sel doit toujours être rajouté juste avant la mise en marche du lave-vaisselle. (Pour éviter toute corrosion) Ainsi la solution de sel ayant débordé est immédiatement diluée et rincée. Nettoyez ensuite les restes de sel dans la zone de replissage et fermez le bac sans coincer le couvercle.

L'indicateur de replissage de sel 7 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en Sel est suffisamment elevée.

Remarque

Si la valeur de réglage est 0,
vous n'avez pas de Sel à verser dans le réserveit étant donné que l'appareil n'en consomme pas. L'indicateur de replissage de sel est etint. Si les valeurs de réglage sont comprises entre et il faut verser du sel dans le réserveir.

Mise en garde

Ne versez jamais le détergent dans le réserve à sespecial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de replissage du sel

Dés que l'indicateur de replissage de sel 7 $allume sur le panneau, faites l'appoint de sel juste avant le prochain lavage.

fr

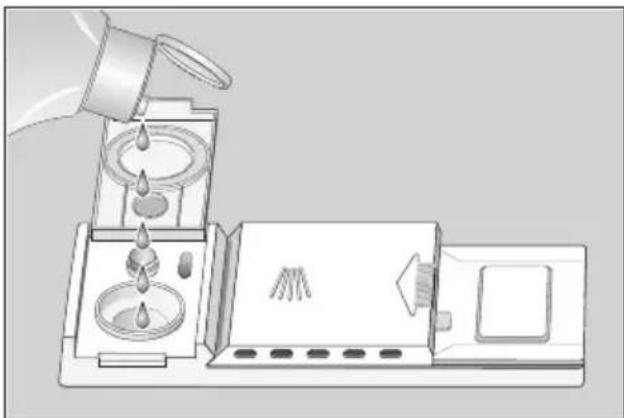

Remplissage du liquide de rençage

L'appareil en fonctionnement consomme du liquide de rincege pour que les verres etincellent et qu'il n'y ait aucune tache sur la vaisselle.

Ouvrez le couvercle du réservoir à liquide de rinceage 29. Pour ce faire, appuyez sur la marque située sur le couvercle du compartment à liquide de rinceage et souvevez simultanément le couvercle par la patte à cet effet.

• Versez le liquide de rincege par l'orifice de remplissage jusqu'à ce que l'indicateur de remplissage de liquide devienne nombre.
• Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

Remarque

Utilisez uniquement du liquide de rincege pour lave-vaisselle menager.

Tout liquide de rincege versé à côté peut entraîner une formation de mousse excessive lors du prochain lavage, c'est pourquoit il convient de le nettoyer avec un chiffon le cas échéant.

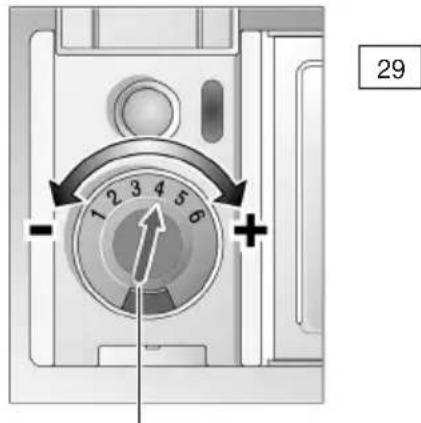

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifiez la position du régulateur de liquide de rincage que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, réglez le régulateur dans le sens "-", dans le second cas, réglez-le dans le sens "+"

Regulateur de liquide de rincege

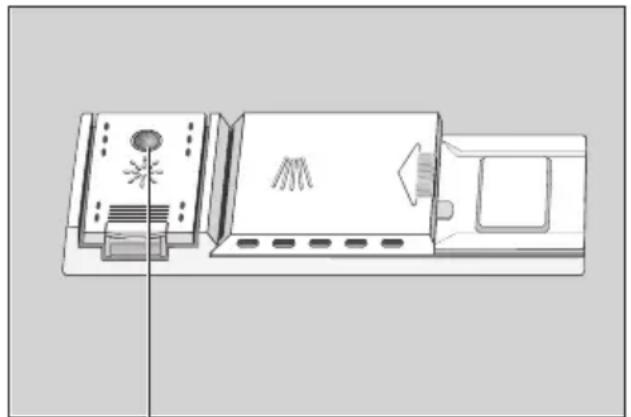

Indicateur de replissage du liquide de rincege

Tant que cet indicateur situé dans le bandeau 8 (selon le modele) ou contre

l'orifice de replissage 29 reste souvent, c'est l'indice qu'il y a suffisamment de liquide de rincege.

Indicateur de manque de liquide de rençage

VaisseI non-adaptee

Vous ne pouvez pas laver dans voitre lave-vaisselle :

• Les couverts et la vaisse en bois.
  Ils desschent et perdent leur éclat; de plus, les colles utilisées ne sont pas adaptées aux températures régnant dans le lave-vaisse.
• Les verres décoratifs fragiles, la vaisse et les vases de fabricationartisanale, la vaisse ancienne ou de collection. Ces articles n'ont pas eté concus pour résister au lave-vaissselle.

De plus, les pieces en plastique sensibles à l'eau chaude, de même que la vaisse en cuivre et celle en étain ne peuvent pas non plus être lavées au lave-vaisse. Les décorations de surglacure, les pieces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répetés.

Les matières absorbantes telles que les éponges ou les torchons ne doivent pas non plus être lavées au lave-vaisselle.

Recommendation :

A l'avirn, n'achetez plus que de la vaisselle pouvant etre lavee au lave-vaisselle.

Remarque

La vaisse salie avec des cendres, de la cire, de la graisse ou de la peinture ne doit pas etre lavée au lave-vaisse.

fr

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus basse température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

Lavage单单 en panier supérieur

• sur certains modèles seulement

Si vous avez peu de vaissele à laver, ne chargez que le panier supérieur et enclenchez la fonction «Lavage en panier supérieur». Cette fonction économique de l'énergie et de l'eau. Pour laver la vaissele, versez dans le compartment une quantité de dédTangent moindre que cette recommandée sur le paquet pour une pleine machine.

Classement de la vaisse

Ranger la vaisse

Retirer manuellement les résidus alimentaires les plus grossiers.

Un prélavage sous l'eau courante est inutile.

Ranger la vaisselle de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
- Disposer les pieces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gêne pas la rotation des deux bras pivotants.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisse

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

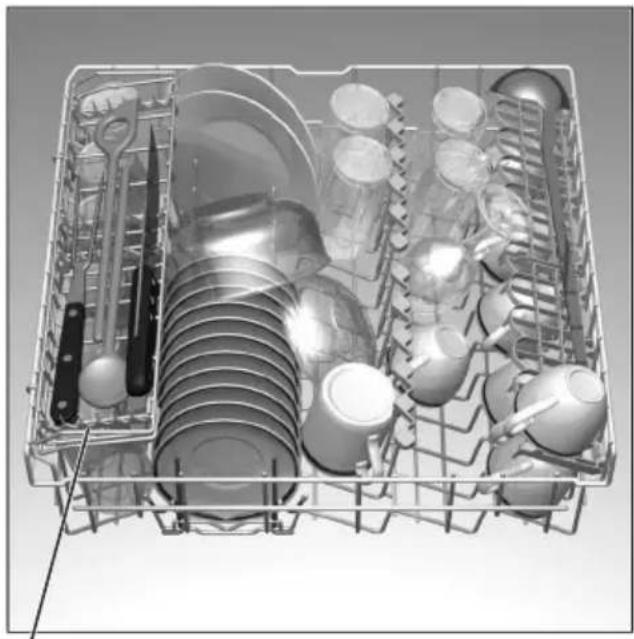

Tasses et verres

Panier à vaisselle supérieur 20

* selon le modele

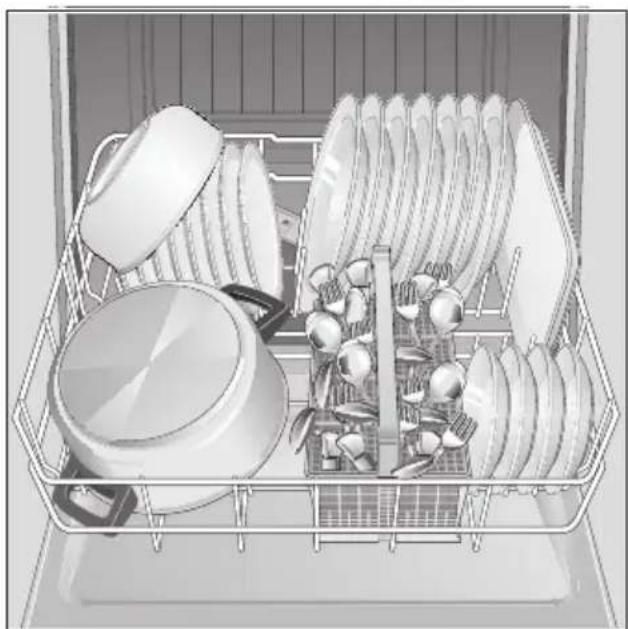

Casseroles

Panier a vaisselle inférieur 27

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De laASFTE, le jet de lavage atteint moins les diverses pieces des couverts.

Pour éviter tout risque de blessure, rangez les pieces longues et pointues ainsi que les couteaux sur l'étagère (selon le modele) ou sur l'étagère à couteaux (envente comme accessoire).

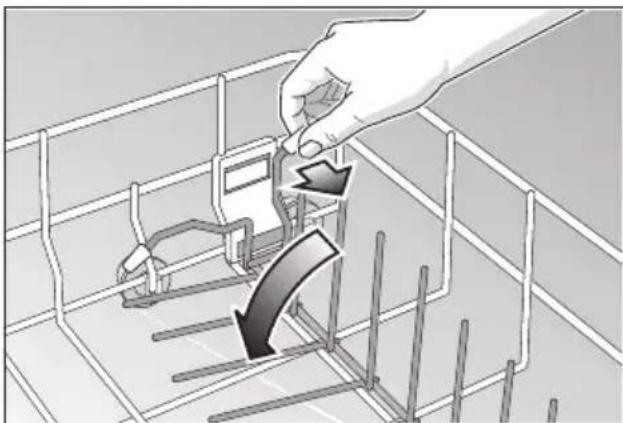

Tiges rabattables *

• selon le modele

Les tiges se rabattent pour faciliter le rangement des cassetoles et des grandsols.

Tête pulverisatrice pour plaque à pâtisserie *

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tete pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tete pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pieces, veuillez ranger les plaques à pâtisserie comme le montre la figure (4 plaques à pâtisserie et 2 grilles maxi.).

fr

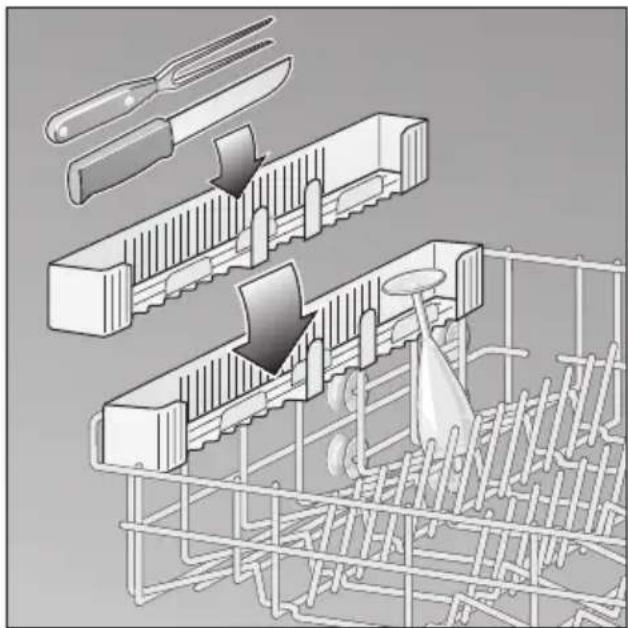

Etagère à couteaux *

* selon le modele

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les pieces longues tels que les couverts de service et à salute, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

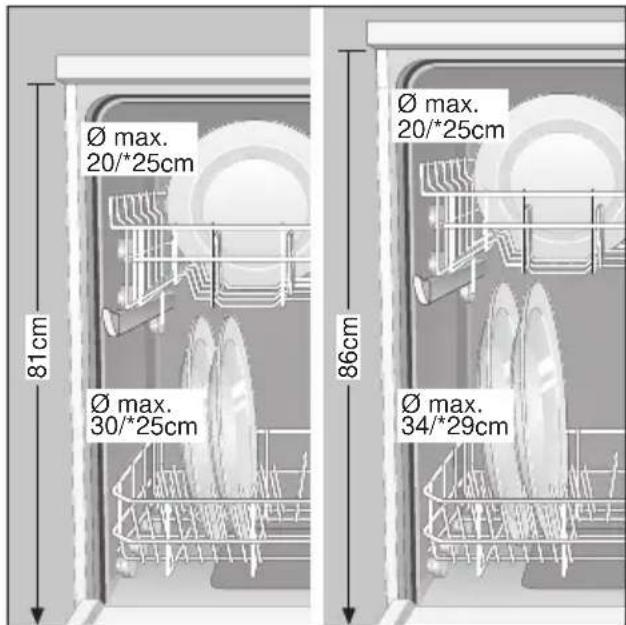

Modifier la hauteur des paniers*

• sur certains modèles seulement

Selon le besoin, le panier à vaisselle supérieur se regle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

En fonction de l'agencement du panier à vaisselle supérieur équipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :

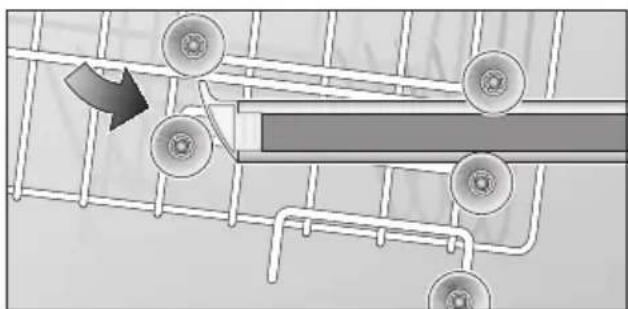

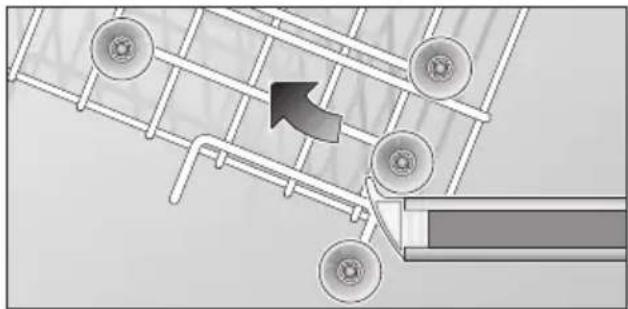

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

Retirez le panier supérieur du lave-vaisselle.
- Enlevez le panier supérieur puis suspendez-le a nouveau par les roulettes supérieures et inférieures.

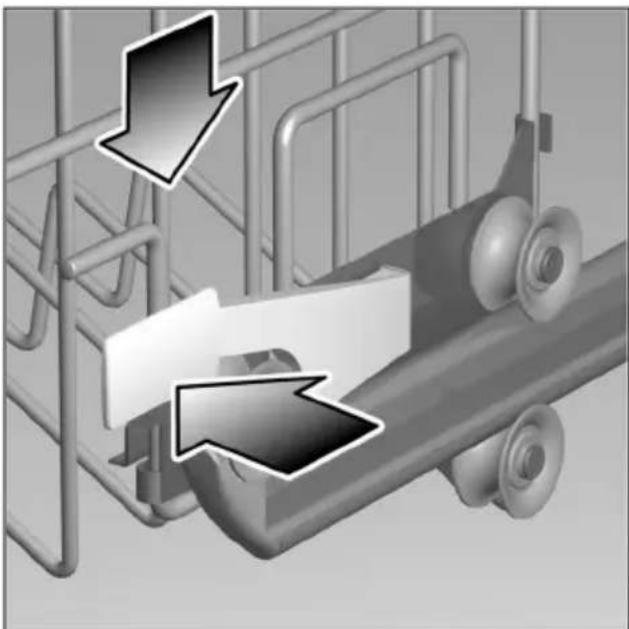

Panier à vaisselle supérieur avec manettes laterales (Rackmatic)

Retirez le panier supérieur du lave-vaisselle.

Pour l'abaisser, appuyez vers l'intérieur sur l'une puis sur l'autre manette se trouvant sur les cotes externes gauche et droit du panier. Avec une main, tenez à chaque fois fermement le panier par le bord lateral supérieur. Ce faisant, vous évitez que le panier tombe brusquement (et endommage eventuèlement la vaisselle).

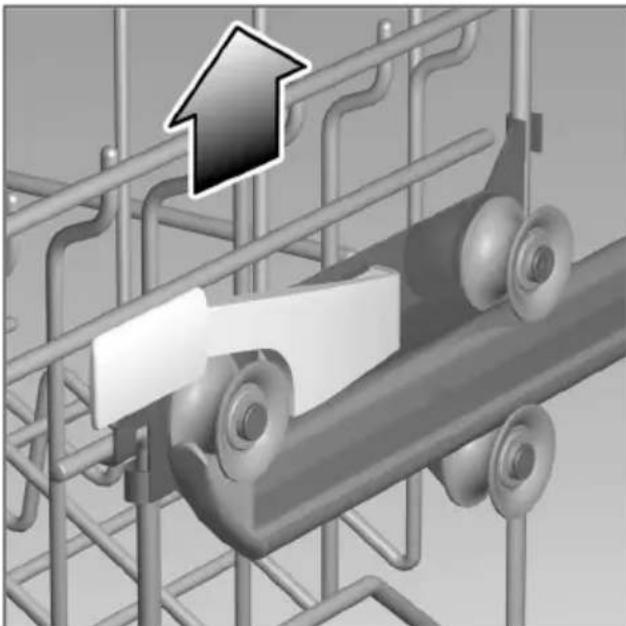

Pour soulever le panier, saisissez-le par le bord latorial supérieur, puis tirez-le vers le haut.
- Avant de remettre le palier en place, assurez-vous que les deux cots se trouvent à la même hauteur. Dans le cas contraire, vous ne pourrez pas fermer la porte de l'appareil et la circulation de l'eau ne pourra pasmettre en mouvement le bras d'aspersion supérieur.

fr

Detergent

Remarques concernant le détergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de déterments sont actuèlement en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un détermgent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de détermgent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importants.

Pour y remedier:

• Utilisez un programme de lavage plus puissant ou
• Ajoutez plus de détergent ou
• Utilisez un dédTangent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est ajusté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

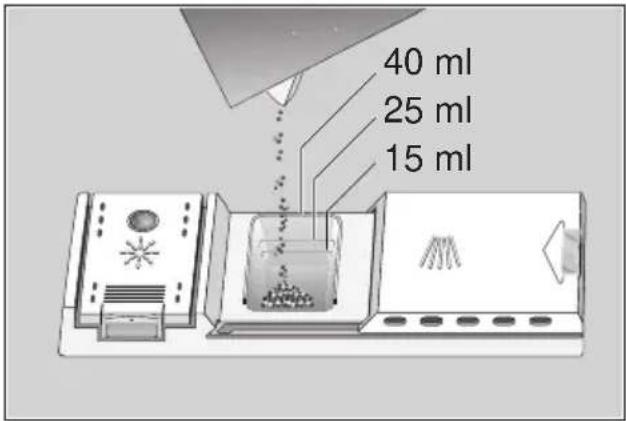

Compartment à détermagent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'au train Médian. Le compartment plein contient 40 ml.

Remarque:

Si le compartment a détergent est encore fermé, actionnez le verrou de fermeture pour l'ouvrir.

Remplir de détergent

• Verser le dédTangent dans le compartment 30.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Vu que les comprimés de détergent de marques différentes ne se dissolvent pas tous de la même manière, leur effet nettoyant peut le cas échéant ne pas se développer complètement dans les programmes courts. Les détergents en poudre convennent moins avec ces programmes.

Si vous choisissez le programme «Intensif», versez env. 10 à 15 ml de dédTangent sur la porte de l'appareil.

Conseil-economie

Lors du lavage en panier
supérieur ou lorsque la
vaisselle est peu sale, il suffit
habituellement de verser une
quantité de détergent
légarement inférieure à celle
indiquée sur la paquet.

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliqueutis de la fermeture doit bien se faire entendre.

Si vous utilisez du detergent en pastilles, placez-les aux endroits recommandes sur leur paquet (par ex. dans le panier a couverts, dans le compartmente a detergent, etc.). En cas d'utilisation de detergent sous forme de pastilles, veillez a ce que le couvercle du compartmente a detergent soit referme.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produit leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
• Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAISSELTRESmouilléea la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Laver la vaisselle

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent au bas du tableau des programmes.

Exemple:

En presence de vaisse mixte
comportant des résidus alimentaires
nombres mais peu adhérents, vous
aurez besoin du programme
«Auto»

Conseil-economie

Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se référent à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaisselle
• Température d'arrivée de l'eau
• Pression dans les conduites d'eau
• Température ambiente
• Variations de la tension secteur
• Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

peuvent provoquer des déviations assez importantes.

Si vous ne lavez qu'en panier supérieur,
vous pouvez economiser jusqu'à 1/4 de
l'énergie et de l'eau.

La consommation d'eau se refere à une durée de l'eau réglée sur 4.

Aquasensor*

* selon le modele

L'Aquasensor est un dispositif optique mesurant la turbidite de l'eau de rincege. Un barrage photo-electrique permet de détecter le salissement de l'eau par des restes d'aliments decollés, par ex. oeufs, matière grasse, flocons d'avoine.

L'Aquasensor s'active dans tous les programmes prévoyant un prérincage. Si à la fin du prérincage l'eau est encore «propre», elle servira au lavage de la vaisselle qui s'ensuit. Si cette eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. Cette technique permet de réduire la consommation d'eau de 5 litres environ lorsque la vaisselle est relativement peu sale.

Enclenchement de l'appareil

Ouvrez le robinet d'eau.
- Enclenchez l'appareil 1.

Les voyageants du dernier programme sélectionné s'allument.

Le programme se déroule sauf si vous appuyez sur une autre touche de programmation 6.

Appareils avec lavage en panier supérieur:

Si vous ne chargez que le panier supérieur, appuyez sur la touche de lavage en panier supérieur 5.

-La durée prévue du programme s'affiche à l'indicateur numérique 3.
- Le programme se met automatique en marche.

fr

Fin du programme

Le programme est terminé une fois qu'un apparaît à l'indicateur chiffré 3.

Eteindre l'appareil

Quelques minutes après la fin du programme:

Eteignez l'appareil 1.
- Fermez le robinet d'eau (opération inutile en présence d'une vanne Aquastop).
Retirez la vaisse une fois qu'elle a refroidi.

Interruption du programme

Eteignez l'appareil 1.
Levoyant lumineux s'eteint, le programme restemémorisé.
Si le lave-vaisselle est raccordé à l'eau
chaude ou s'il a déjà chauffé et que
vous avez ouvert la porte, laissez-la
d'abord entrebaillée quelques minutes
puis refermez-la.
Si vous ne le faites pas, elle risque de
s'ouvrir toute seule sous l'effet de la
dilatation.
Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

Sélection de l'heure

Vous pouvez différer le départ du programme de 19 heures maximum, par pas d'une heures.

• Enclenchez l'appareil.
• Appuyez sur la touche Départ différél 4 jusqu'à ce que l'indicateur numérique 3 se trouve sur .
• Appuyez sur la touche Départ différé jusqu'à ce que l'heure affichée corresponde à ce que vous souhaitez.
  Pour effacer le départ différé, appuyez sur la touche Départ différé jusqu'à ce que la mention affiche à l'indicateur numérique. Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.

Affichage du temps de marche restant

Après le démarrage, la durée de programme correspondante apparait à l'affichage. La durée de programme est fonction de la température de l'eau, de la quantité de vaisse, ainsi que de l'importance des salissures. Toute modification de ces conditions entraine de fortes variations dans la durée du programme sélectionné. Puisque l'appareil ne détecte ces conditions qu'après le démarrage du programme, vous pouvez constater de grandes différences dans la durée.

Abandonner le programme (Reset)

• Seulement apparéil enclenché: Appuyez simultanément sur les touches A et C pendant 3 secondes environ. L'indicateur chiffré affiche O.
  Fermez la porte.
  Le programme se déroule pendant 1 minute environ.
  Eteindre l'appareil 1 une fois le programme executé.
• Fermer le compartment à détergent 30.

Pour faire redémarrer l'appareil, enclenchez l'interrupteur principal 1 puis Sélectionnez le programme désire.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous poulez changer de programme par la suite, l'appareil exécuté jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.

Sechage intensif

L'activation de la fonction « Séchage intensif » permet d'augmenter la température du rincege dans tous les programmes, améliorant ainsi le résultat du séchage. (attention à la vaisselle fragile lorsque la température est élevé.)

• Maintenez la touche de programmation
  A appuyee et actionnez le commutateur principal 1.
• Relâchéz les deux touches. L'affichage numérique 3 clignote : (marche) ou (arrêt).
• Pour modifier le réglage, appuyez sur la touche de programmation A
  Désactivez le commutateur principal 1 le réglage est conservé.

fr

Entretien et maintenance

Pour éviter tout problème, il est recommandé de contrôle et d'entretenir régulièrement votre apparéil. Vous gagnerez ainsi du temps et évitez les ennuis. C'est pourquoi il convient de procéder de temps en temps à un contrôle visuel attentif de votre lave-vaisselle.

Etat général de la machine

Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage. Si de tels dépôts existent :

• Emplissez le compartment à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincege maximale.
  Nettoyez le joint de porte :
• Essuyez régulierement le joint de porte avec un chiffon humide afin d'éliminer tous les dépôts.

Sel spécial

Contrôlez l'indicateur de remplissage de sel 7. $i nécessaire, rajoutez du sel.

Liquide de rinceage

Sur le bandeau, vérifiez l'indicateur 8 de replissage du liquide de rincege et le niveau de ce liquide dans son réservoir 29. Rajoutez-en le cas échéant.

Filtres

Les filtres 25 retiennent les impuretés grossières en suspension dans l'eau de vaisselle et les empêchent d'entrée dans la pompe. Ces impuretés peuvent occasionnellement boucher les filtres. Le système de filtration se compose d'un cylindre filtrant, d'un microfiltre plat et, suivant le type d'appareil, d'un microfiltre supplémentaire (^*)

• Avec chaque lavage, vérifier si des résidus se sont déposés sur les filtres.
• Àpres avoir dévisse le cylindre, vous pouvez extraire le système de filtration. Retirez les résidus puis nettoyez les filtres sous l'eau du robinet.

Au remontage:

mettre le système de filtration en place puis le visser à fond avec le cylindre filtrant.

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 23.
• Dévissez le bras rotatif supérieur [22.
  Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

Pompe de vidange

Les résidus alimentaires grossiers en suspension dans l'eau de vaisse et qui n'ont pas ete retenus par les cribles peuvent bloquer la pompe de vidange. L'eau n'est plus vidangee et noie le crible. Dans ce cas la:

Enlever I'eau avec une louce.
Retirer les cribles 25.
- Défaire la vis (Torx T 20) du couvercle puis retirer ce dernier.
- Contraler la présence eventuelle de corps étrangers à l'intérieur du carter de pompe, retirer le cas échéant les corps étrangers.
- Remetre le couvercle en place et le verrouiller.
- Remetre les cribles en place et les verrouiller.

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le recapitatatif ci-après vous aidera à tracer les causes des dérangements.

Dérangements

... A la mise en marche

L'appareil ne fonctionne pas.

Le disjoncteur / les fusibles domestiques ne marchent pas.
- Vous n'avez pas branché la fiche mâle de l'appareil dans la prise de courant.
- Vous n'avez pas correctement fermé la porte de l'appareil.
- Vous n'avez pas ouvert le robinet d'arrivée d'eau.

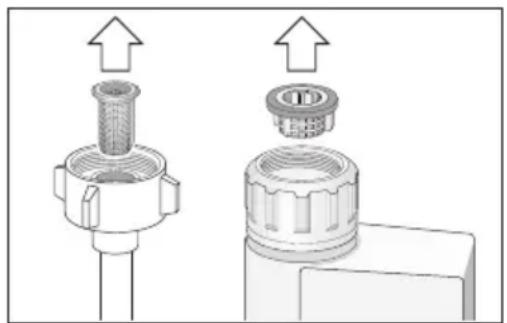

Le crible du flexible d'arrivée d'eau est bouché. Eteignez l'appareil puis débranche sa fiche maje de la prise de courant. Fermez le robinet. Nettoyez ensuite le crible monté sur le raccordement du flexible d'arrivée d'eau. Pour terminer, rétablissez le branchement electrique, ouvre le robinet d'eau, puis enclenchez l'appareil.

Attention

Souvenez-vous en: les réparations ne doivent être effectuees que par un spécialiste. Des réparations in expertes s'assortissant d'un risque de dégats considérables et peuvent mettre en danger la vie de l'utilisateur.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de dénergent collés.

• Les voyants de contrôle ne s'éteignent pas après le lavage

Interrupteur principal encore enclenché.

• Àprous le lavage, des restes de détermagent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

Flexible de vidange bouché ou plié.
Pompe de vidange bloquée.
- Les filtres sont bouchés.
Le programme n'est pas encore terminé. Attendez la fin du programme (l'indicateur est sur 0).
Effectuez la fonction «Reset».

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisseille dans le dispositif de dosage du liquide de rincege.
  Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrêtependant le lavage

Coupure de courant.
Alimentation en eau coupée.

• Bruits de percussion pendant le lavage
  Lebraspivantpercutedes piècesde lavaisselle.
• Cliquetis pendant le lavage
• Pièces de vaisselle incorpèment rangiées.
• Les vannes de replissage émettent un bruit de claquement
• Ceci est du au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

• Des résidus alimentaires adhérent contre la vaisselle

Vaiselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une piece de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruent les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilise un détermagent sans phosphate, essayez-en au phosphate.

fr

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaisse l trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

- Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dédTangent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

- Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du replissage de son réservoir.

- Les verres prennant un voile opaque et se décolorent.

Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisse.

- Les verres et les couverts représentent des stries, les verres prrient un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

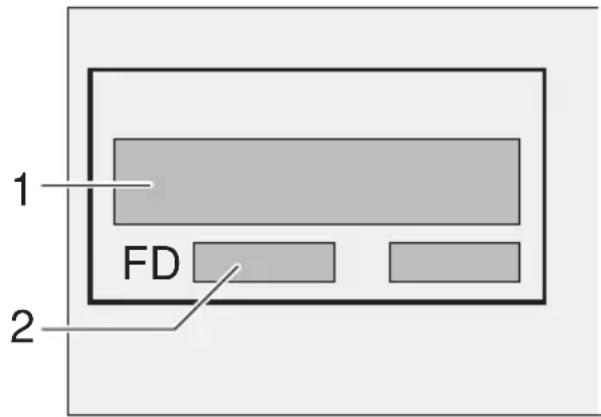

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarque concernant la mise au rebut

Les ancients apparèils ne doivent pas être considérés comme des déchets sans contrôle!

Gracé à une mise au rebut respectueuse de l'environnement et à un retraitement, il est possible de récapérer des matières premières de grande valeur.

Avant demettre l'ancien apparéil au rebut, débranche sa fiche mâle de la prise de courant. Coupez son cordon d'alimentation et jetez-le séparément avec la fiche mâle.

Détruirez la fermeture de la porte et la protection enfants (le cas échéant).
Vous empêcherez ainsi que les enfants en jouant ne s'enferment dans apparéil et risquent leur vie.

Lors de la livraison,Vote nouveau lavevaisselle est protégé par son emballage. Les matériaux employés sont tous desmatériaux non-polluants et réutilisables.Veuillez vous débarrasser de I'emballage en respectant I'environnement.Toutes lespièces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p.ex.PS polystyrene). Ceci permet de les trier lors de la mise au rebut de I'appareil pour garantir un recyclage respectieux de I'environnement.

Veuillez vous informer auprès de votre revendeur spécialisé ou de votre commune pour en savoir plus concernant les différentes possibités de mise au rebut.

L'emballage et ses parties constituantes ne sont pas des jouets ; les tener hors de portée des enfants. Risque d'étouffement du au carton ondulé et aux feuilles.

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvrez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparêils de base encastrables ou intégrés, montés par la suite comme apparêils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même vissee aux armoires contiguës.
  Pour le modele suisse uniquement: L'appareil peut etre montedirectement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si I'appareil n'est pas branché par le biais d'une prise de courant male, un coupe-circuit sur tous les poles avec un intervalle de coupure minimal de 3 mm est nécessaire cote installation pour respecter les consignes de sécurité correspondantes.

fr

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant:

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Livraison

Le bon fonctionnement de votre lave-vaisselle a ete soigneusement controle a l'usine.Des petites taches d'eau résiduelles provenant de ce contrôle sont cependant encore visibles. Elles disparaisent cependant après le premier lavage.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.

Branchement des eaux usées

Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pieces jointes.

Veillez à ce que le tuyau d'écoulement ne soit pas coudé, comprime ou enroule sur lui-même. (verifiez qu'aucun couvercle de fermeture ne génie l'écoulement des eaux usées!)

Branchement d'eau d'appoint

Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou enroule sur lui-même.

Lors du remplacement de l'appareil, utilisez toujours un nouveau tuyau d'amnée d'eau pour le raccordement à l'approvisionnement en eau ; l'ancient tuyau d'amnée ne doit jamais être réutilisé.

Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou,enroule sur lui-même.

Pression de l'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Raccordement électrique

Raccordez l'appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique [31] Indique le type de fusible requis.

La prise de courant doit se trouver à proximé du lave-vaisselle.

En cas d'utilisation d'un disjoncteur différentiel, n'utiliser qu'un type arborant le label. Seul un disjoncteur de ce type garantit sa conformite à la reglementation en vigueur.

Démontage

Respecter impératifement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez l'arrivée d'eau.

Débranche les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, démontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.

• Pour vider l'appareil, procédez comme suit:

Ouvrez le robinet d'eau.
Fermez la porte.
- Enclenchez l'appareil.
- Sélectionner le programme B. A l'indicateur numérique, la durée s'affiche en minutes.
- Attendez 4 minutes environ.
- Appuyez simultanément sur les touches A et C pour terminer le programme.
A l'indicateur numérique, la durée revient à 0.
- Attende une minute de plus puis éteignez l'appareil.
Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une piece ou il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

nl

(ne s'applique pas aux apparciels non munis du système Aqua-Stop)

En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et en complément à la garantie que nous offrons sur l'appareil, nous dédommageons l'utilisateur dans les conditions suivantes :

1. Si, par un défaut de fabrication, notre système Aqua-Stop cause des dégats des eaux, nous dédommageons le consommateur privé.
2. Cette garantie s'applique pendant la durée de vie de l'appareil.
3. Pour pouvoir bénéficier de la garantie, l'appareil avec son système Aqua-Stop doit avoir ete implante et raccorded dans les regles de l'art conformement a notre notice. «Cette condition s'applique aussi à la rallonge (accessoire d'origine) d'Aqua-Stop posee dans les regles de l'art.» Notre garantie ne couvre pas les conduites d'alimentation ou robinnetteries defectueuses arrivant jusqu'à la prise de l'Aqua-Stop.
4. Lorsqu'un appeareil muni d'une vanne Aqua-Stop est en marche, il est en principe inutilde le surveiller et/ou de fermer le robinet d'eau. Fermez ce dernier uniquement si vous vous absentez de votre domicilependant une longue période, par exemple si vous partez en vacances pendant plusieurs semaines.

fr

AQUA-STOP-garantie.
