GEBRUIKSAANWIJZING EOC69611X ELECTROLUX

gebruiksaanwijzing user manual notice d'utilisation benutzerinformation Oven Oven Four Backofen EOC69611 EOC69612Electrolux. Thinking of you. Ga voor meer van onze ideeën naar www.electrolux.com INHOUD Veiligheidsinformatie 2 Beschrijving van het product 5 Voor het eerste gebruik 5 Dagelijks gebruik 6 Klokfuncties 10 Automatische programma's 12 Gebruik van de accessoires 13 Extra functies 13 Nuttige aanwijzingen en tips 14 Onderhoud en reiniging 15 Problemen oplossen 17 Montage 18 Milieubescherming 20 Wijzigingen voorbehouden VEILIGHEIDSINFORMATIE Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• Voor uw eigen veiligheid en de veiligheid van uw eigendommen

• Uit respect voor het milieu

• Voor de correcte werking van het appa- raat. Bewaar deze instructies altijd bij het appa- raat, ook wanneer u het verplaatst of ver- koopt. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door een foutieve in- stallatie of foutief gebruik. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zin- tuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies heb- ben gekregen over het veilig gebruiken van het apparaat en indien zij de eventu- ele gevaren begrijpen. Kinderen mogen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstik- king of lichamelijk letsel.

• Houd kinderen en dieren uit de buurt van het apparaat als de deur openstaat of als het apparaat in gebruik is, omdat deze heet wordt. Gevaar voor verwonding of ander permanent lichamelijk letsel.

• Gebruik het kinderslot of de toetsblokke- ring als het apparaat hiermee uitgerust is. Dit voorkomt dat kinderen en dieren het apparaat per ongeluk aanzetten. Algemene veiligheid

• Verander de specificaties van dit product niet. Risico op letsel en beschadiging van het apparaat.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Schakel het apparaat na elk gebruik uit. Montage

• Alleen een bevoegd elektriciën mag het apparaat installeren en aansluiten. Neem contact op met een erkend servicecen- trum. Dit om lichamelijk letsel of structu- rele schade te voorkomen.

• Controleer of het apparaat niet is bescha- digd tijdens het transport Sluit geen be- schadigd apparaat aan. Neem indien no- dig contact op met de leverancier.

• Verwijder al het verpakkingsmateriaal, stickers en folie van het apparaat voordat u het voor het eerst in gebruik neemt. Verwijder niet het typeplaatje. Dit kan de garantie ongeldig maken.

• De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheids- voorschriften, recyclingvoorschriften, vei- ligheidsvoorschriften met betrekking tot elektra of gas, etc.).

• Zorg ervoor dat de stekker van het appa- raat uit het stopcontact is getrokken tij- dens de installatie.

• Wees voorzichtig bij het verplaatsen van het apparaat. Het apparaat is zwaar. Ge- bruik altijd veiligheidshandschoenen. Trek 2 electroluxhet apparaat nooit aan de handgreep van zijn plaats.

• De elektrische installatie moet een isola- tieapparaat bevatten waardoor het appa- raat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een mi- nimale breedte van 3mm.

• U dient te beschikken over de juiste isola- tievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlek- schakelaars en contactgevers.

• De schokbeschermingsonderdelen moe- ten zo worden bevestigd dat zij niet kun- nen worden verwijderd zonder gereed- schap.

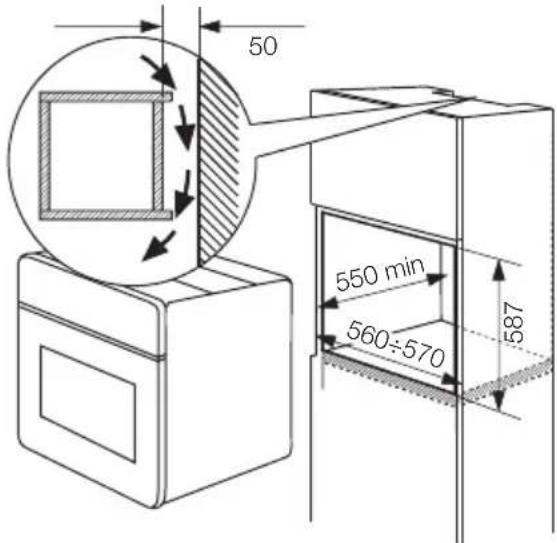

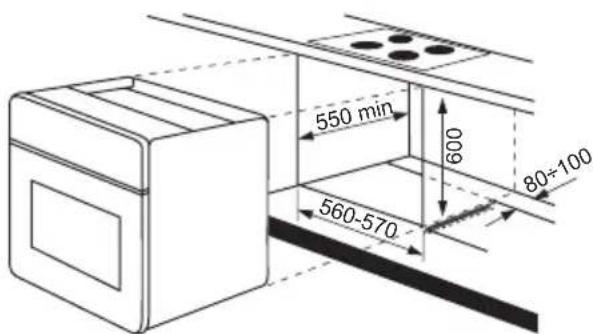

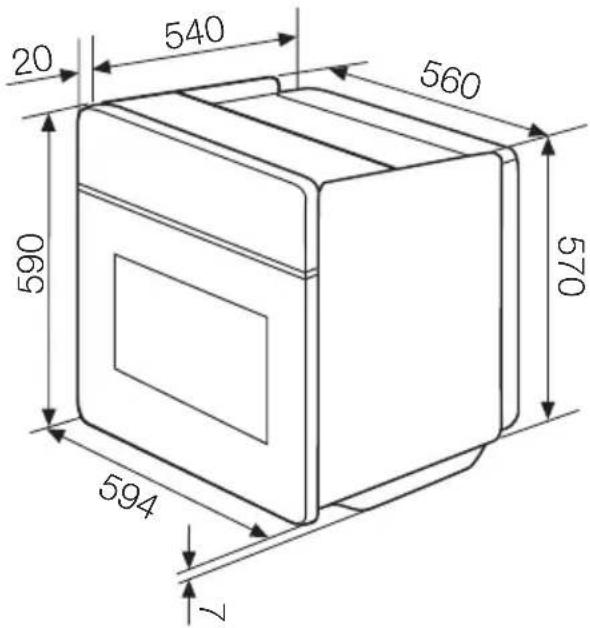

• Zorg dat de keukenkast de benodigde af- metingen heeft voordat u met de installa- tie begint.

• Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstal- leerd.

• Houd de minimumafstanden naar andere apparaten en units in acht.

• Installeer het apparaat met de achterkant en één zijkant tegen het hogere apparaat. De andere kant moet worden geplaatst tegen een apparaat met dezelfde hoogte.

• Het apparaat kan niet op een voetstuk worden geplaatst.

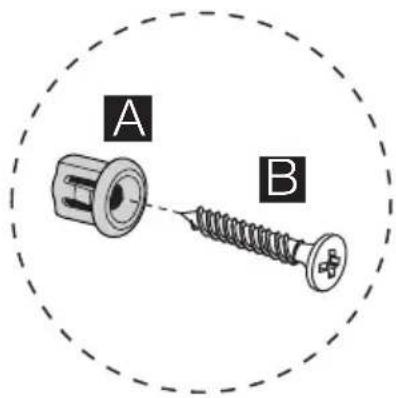

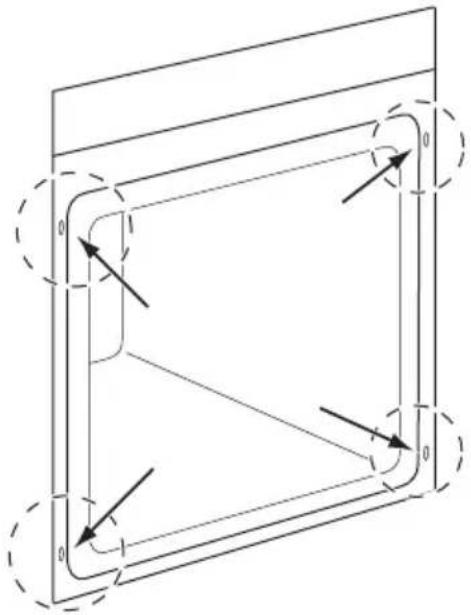

• Ingebouwde ovens en ingebouwde for- nuizen worden bevestigd met een speci- aal aansluitsysteem. Om schade aan het apparaat te voorkomen dient u alleen een apparaat te gebruiken met apparaten van dezelfde fabrikant. Elektrische aansluiting

• Dit apparaat moet geaard worden.

• Zorg er voor dat het voltage en de fre- quentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

• Informatie over het voltage vindt u op het typeplaatje.

• Gebruik altijd een correct geïnstalleerd schokvrij stopcontact.

• Houd kabels bij het aansluiten van elektri- sche apparaten op stopcontacten uit de buurt van de hete deur van het apparaat.

• Gebruik geen meerwegsstekkers, -aan- sluitingen en verlengkabels. Er kan brand ontstaan.

• Vervang of verander de hoofdkabels niet zelf. Neem contact op met de service-af- deling.

• Zorg ervoor dat de stroomsnoeren (indien van toepassing) en kabel niet knakken of beschadigd raken achter het apparaat.

• Zorg ervoor dat de aansluiting op het net toegankelijk is na de installatie.

• Trek niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek altijd aan de stekker - indien van toepas- sing. Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het appa- raat niet voor commerciële of industriële doeleinden.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Zo voorkomt u li- chamelijk letsel of schade aan eigendom- men.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten, en/of onstekingsproducten (gemaakt van plastic of aluminium) in, bij of op het apparaat. Er kan brand of een explosie ontstaan.

• De binnenkant van het apparaat wordt heet tijdens gebruik. Er kunnen brand- wonden ontstaan. Raak de verwarmings- elementen in het apparaat niet aan. Ge- bruik handschoenen wanneer u toebeho- ren of schalen plaatst of verwijdert.

• Wees voorzichtig bij het verwijderen of in- stalleren van toebehoren om schade aan de emaille van de oven te voorkomen.

• Sta niet te dicht bij het apparaat als u de deur van het apparaat opent als deze aan staat. Er kan hete stoom ontsnap- pen. Er kunnen brandwonden ontstaan.

• Verkleuring van het emaille heeft geen ef- fect op de werking van het apparaat, het is dus geen defect in de zin van het recht op garantie.

• Om schade of verkleuring van het emaille te voorkomen: – plaats geen voorwerpen direct op de bodem van het apparaat en bedek het niet met aluminiumfolie; electrolux 3– plaats heet water niet direct in het ap- paraat; – haal vochtige schotels en eten uit het apparaat als u klaar bent met koken.

• Gebruik dit apparaat niet als het contact maakt met water. Bedien het apparaat niet met natte handen.

• Oefen geen kracht uit op een geopende deur.

• De deur dient altijd gesloten te worden bij het koken, ook tijdens het grillen. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stek- ker uit het stopcontact voordat u onder- houdshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld voordat u onderhoud verricht. Er kunnen brandwonden ontstaan. Er bestaat een risico dat de glasplaten kunnen breken.

• Houd het apparaat altijd schoon. Opeen- hopingen van vetten of andere voedsel- resten kunnen brand veroorzaken.

• Regelmatig reinigen voorkomt dat het op- pervlaktemateriaal van de oven achteruit- gaat.

• Gebruik een diepe bakplaat voor vochti- ge taarten om te voorkomen dat het fruit- sap permanente vlekken maakt.

• Voor uw persoonlijke veiligheid en de vei- ligheid van uw eigendommen dient u het apparaat alleen met water en zeep te rei- nigen. Gebruik geen ontvlambare pro- ducten of bijtende producten.

• Reinig het apparaat niet met stoomreini- gers, hogedrukreinigers, scherpe voor- werpen, schuurmiddelen, schuursponzen en vlekverwijderaars

• Volg de aanwijzingen van de ovenfabri- kant op als u een ovenspray gebruikt.

• Reinig de glazen ovendeur niet met schu- rende reinigingsmiddelen of een metalen schraper. Het hittebestendige oppervlak van de binnenruit kan hierdoor breken en versplinteren.

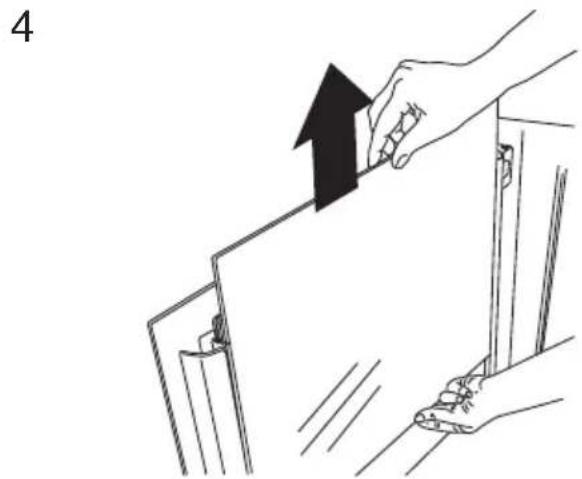

• Als de glasplaten beschadigd raken, wor- den ze zwak en kunnen ze breken. U dient ze te vervangen. Neem contact op met het servicecentrum.

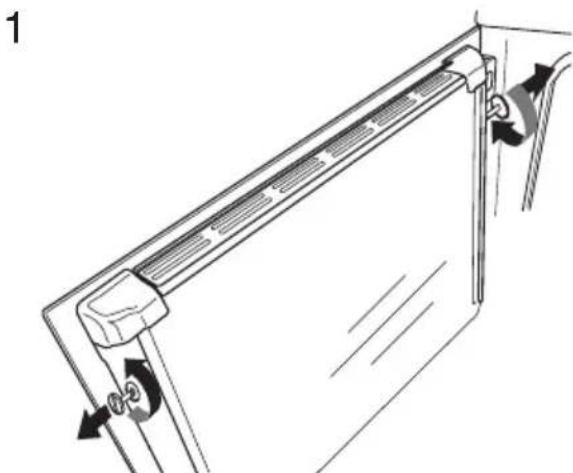

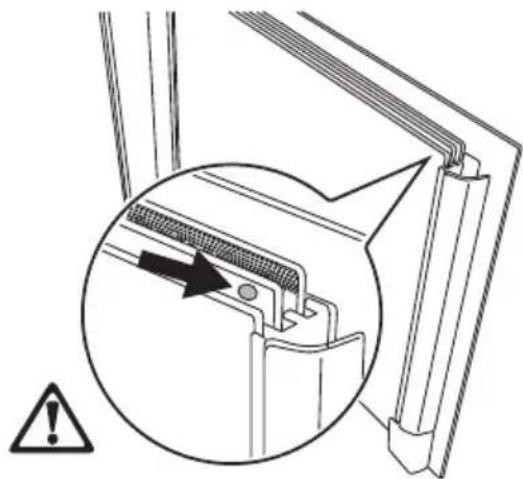

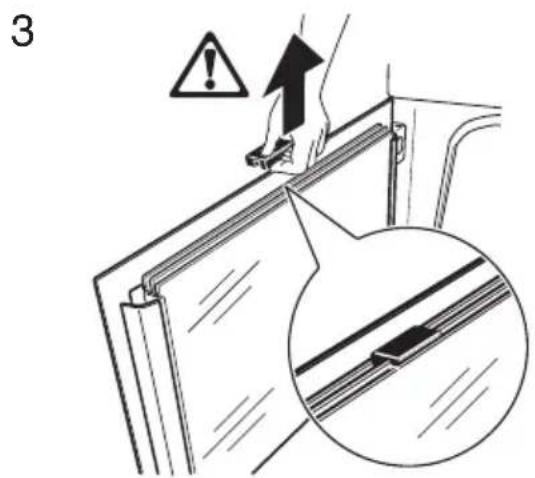

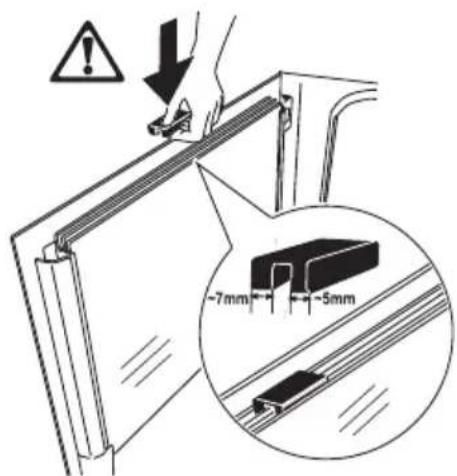

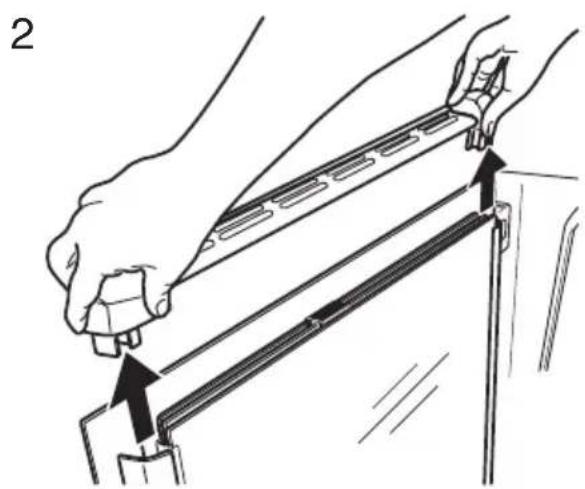

• Wees voorzichtig bij het verwijderen van de deur uit het apparaat. De deur is zwaar!

• Reinig het katalytisch email niet (indien van toepassing). Pyrolytische reiniging

• Laat het apparaat tijdens het Pyrolytisch reinigen niet onbeheerd achter.

• Probeer de deur niet te openen en scha- kel de stroom niet uit tijdens de pyrolyti- sche reiniging.

• Houd kinderen uit de buurt tijdens de py- rolytische reiniging. Het apparaat wordt zeer heet Er kunnen brandwonden ont- staan.

• Tijdens de pyrolytische reiniging kan hardnekkig vuil het email verkleuren. Ver- kleuring van het email heeft geen onge- wenst effect op de werking van het appa- raat. Brandgevaar

• Open de deur voorzichtig. Als u alcoholi- sche toevoegingen gebruikt, kan er alco- hol-luchtmengsel ontstaan. Er kan brand ontstaan.

• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten, en/of onstekingsproducten (gemaakt van plastic of aluminium) in, bij of op het apparaat. Ovenlampje

• De gloeilampen in dit apparaat zijn speci- aal geselecteerd en uitsluitend bedoeld voor gebruik in huishoudelijke apparaten. Ze kunnen niet worden gebruikt om een ruimte in het huis volledig of gedeeltelijk te verlichten.

• Als de lamp moet worden vervangen, moet u een lamp gebruiken die hetzelfde vermogen heeft en uitsluitend is bedoeld voor gebruik in huishoudelijke apparaten.

• Haal de stekker van het apparaat uit het stopcontact voordat u de ovenlamp ver- vangt. Er bestaat risico op een elektri- sche schok. Service-afdeling

• Alleen een bevoegd servicemonteur mag dit apparaat repareren. Neem contact op met de service-afdeling.

• Gebruik alleen originele reserveonderde- len. 4 electroluxAfvalverwerking van het apparaat

• Om lichamelijk letsel of schade te voorko- men – Trek de stekker uit het stopcontact. – Snijd het netsnoer door en gooi het weg. – Verwijder de deurvergrendeling. Dit voorkomt dat kinderen of kleine huis- dieren in het apparaat opgesloten ra- ken. Er bestaat een gevaar voor ver- stikking.

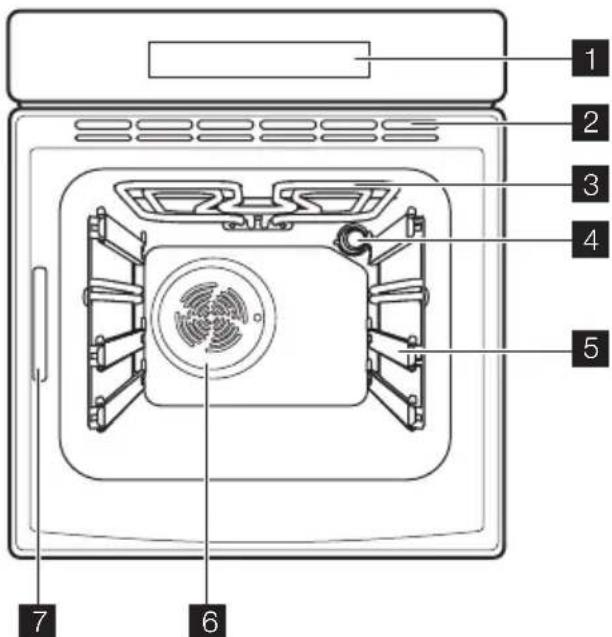

1 Elektronische tijdschakelklok 2 Ventilatie-openingen 3 Grill 4 Ovenlampje 5 Telescopische geleiders 6 Ventilator 7 Typeplaatje Ovenaccessoires

• Vlakke bakplaat Voor gebak en koekjes

Braadpan Om te bakken en te braden of om vet op te vangen.

VOOR HET EERSTE GEBRUIK

Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'. Eerste reiniging

• Verwijder alle onderdelen van het appa- raat.

• Reinig het apparaat voor het eerste ge- bruik. Belangrijk! Zie het hoofdstuk "Onderhoud en reiniging". Eerste aansluiting Wanneer u het apparaat op het stopcontact aansluit of na een stroomstoring moet u de taal, het contrast, de helderheid en de tijd instellen. Raak + of - aan om de waarde in te stellen. Raak OK aan om te bevestigen. Voorverwarmen

Stel de functie in op en de maxi- mumtemperatuur. electrolux 52. Laat het apparaat ongeveer 1 uur wer- ken zonder een gerecht in de oven.

Stel de functie in op en de maxi- mumtemperatuur.

4. Laat het apparaat ongeveer 10 minuten

werken zonder een gerecht in de oven.

Stel de functie in op en de maxi- mumtemperatuur.

6. Laat het apparaat ongeveer 10 minuten

werken zonder een gerecht in de oven. Dit om de restanten in het apparaat te ver- branden. De accessoires kunnen warmer worden dan gebruikelijk. Als u het apparaat voor de eerste keer opwarmt, kan het ap- paraat stinken en roken. Dit is normaal. Zorg dat er voldoende luchtcirculatie is. DAGELIJKS GEBRUIK Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'. Elektronische tijdschakelklok

1 Menu-optiesymbool (met ovenrekni- veau) 2 Klok 3 Warmte-indicator 4 Temperatuur/gewicht 5 Tijdfuncties Overzicht paneelsensorvelden Sen- sorveld Functie Opmerking Het apparaat in- en uitschakelen. Het hoofdmenu tonen. De ingestelde functie wordt uitgeschakeld (behalve de timer met aftelfunctie). Omhoog en omlaag gaan in het menu. Als een functie is ingeschakeld:

• Druk één keer op het sensorveld: Open het ho- gere menu (functie blijft ingeschakeld). Na 5 se- conden schakelt het apparaat over naar de eer- ste menu-optie.

• Druk twee keer op het sensorveld: Schakel over op het hogere menu en ga omhoog en omlaag (de functie schakelt uit). 6 electroluxSen- sorveld Functie Opmerking

Instellen van de waarden (bijvoor- beeld: temperatuur, tijd, gewicht, graden). De waarde kiezen:

• Druk één keer op het sensorveld: het symbool knippert.

• Druk twee keer op het sensorveld: u kunt de waarde instellen. Instellen van de waarden:

• Druk één keer op het sensorveld: stel de waarde in geleidelijke stappen in.

• Houd het sensorveld ingedrukt: stel de waarde in grote stappen in. Het display op nul instellen als u de berei- dingstijd of tijd instelt

• Druk tegelijkertijd op + en -. De tijdfuncties en andere functies instellen. Bevestigen. Raak de sensorvelden aan om het ap- paraat te bedienen. Zorg ervoor dat u maar één sensorveld aanraakt. Als u uw vinger te plat houdt, kan het zijn dat u meerdere sensorvelden aanraakt. Displaysymbolen Tijdens de werking van het apparaat geeft het display verschillende symbolen weer. Symbool Display (voorbeel- den) Functie Kookwekker 4:30 De timer met aftelfunctie staat aan. Tijdsinstelling 10:00 Het display geeft de huidige tijd aan. Bereidings- duur 1:00 Toont de voor de bereidingscyclus benodigde tijdsduur. Eindtijd 14:50 Het display geeft weer wanneer het gerecht klaar is. Starten na in- gestelde tijds- duur 0:45 Het display geeft de tijd weer wanneer het apparaat met de bereiding begint. (Wanneer u de eindtijd en de berei- dingstijd met elkaar combineert.) Temperatuur

1. Geeft het temperatuurpeil in de ovenruimte aan. Het

display geeft dit weer wanneer u het apparaat uit- schakelt en de ovenruimte nog warm is.

2. Snel opwarmen is actief. De opwarmtijd wordt korter.

Gewicht 1,5 kg Het display geeft weer dat het automatische weegsys- teem actief is of dat het gewicht kan worden gewijzigd. Heat+Hold 80°C Het display geeft weer dat de functie actief is. electrolux 7Een overzicht van de menu's Hoofdmenu

ool Menuoptie Toepassing Kook- en bakassistent Bestaat uit een lijst met automatische bereidings- programma's. Verwarmingsfuncties Bestaat uit een lijst met ovenverwarmingsfuncties. Reinigen Bestaat uit ovenreinigingsfuncties. Basis instellingen U kunt dit gebruiken om andere ovenfuncties in te stellen. Mijn programma Bestaat uit een lijst met favoriete bereidingspro- gramma's die door de gebruiker zijn gemaakt. Submenu's Submenu's voor: Kook- en bakassistent Sym- bool Submenu Varkensvlees/Kalfsvlees Rundvlees/Wild/Lamsvlees Gevogelte Vis Cake Pizza/Taart/Brood Stoofschotels Kant-en-klaar gerecht Speciaal Submenu's voor: Verwarmingsfuncties Ovenfunctie Toepassing Lampje De ovenverlichting gaat aan wanneer een ovenfunctie geselecteerd wordt. Multi hetelucht Voor het bakken op maximaal twee niveaus tegelijk. Stel de temperatuur van de oven 20 tot 40 °C lager in dan bij Boven + onderwarmte. Boven + onderwarmte Voor het bakken en braden op een ovenniveau. Pizza hetelucht Voor het bakken op één niveau van gerechten die een intensievere bruining en knapperigheid van de bodem nodig hebben. Stel de temperatuur van de oven 20 tot 40 °C lager in dan bij boven-/onderwarmte. 8 electroluxOvenfunctie Toepassing Circulatiegrill Voor het braden van grotere stukken vlees of gevo- gelte op één niveau. De functie is ook geschikt voor gratineren en kort bakken. Belangrijk! De maximale temperatuur voor deze functie is 200°C Grill klein Voor het grillen van platte levensmiddelen die in het midden van het rooster worden geplaatst en om te roosteren. Grill groot Voor het grillen van grotere hoeveelheden platte le- vensmiddelen en om te roosteren. Onderwarmte Voor het bakken van taarten met een knapperige bo- dem. Lage temperatuur garen Voor het bereiden van bijzonder mals en sappig braadvlees. Submenu's voor: Reinigen

Submenu Toepassing Pyrolyse Start de pyrolytische reinigingsprocedure. Reinigingsassistent Begeleidt u door de schoonmaakprocedure. Reinigingsherinnering Herinnert u eraan dat u de oven moet schoonmaken. Submenu's voor: Mijn programma Sym- bool Submenu - 1 - Mijn programma - 2- Mijn programma

- Wijzig programmanaam Submenu's voor: Basis instellingen

ool Submenu Beschrijving Instellen dagtijd Stel de dagtijd in. Tijdsindicatie Als de tijdindicatie aan staat, geeft het display de huidi- ge tijd weer wanneer u het apparaat uitschakelt. Quick Start U kunt nu de functie Quick start in het venster voor het selecteren van opties kiezen. Heat + Hold U kunt nu de functie Heat+Hold in het venster voor het selecteren van opties kiezen. Verlengen tijd Schakelt de functie Tijd verlengen in en uit. electrolux 9Sy

ool Submenu Beschrijving Contrast Past het contrast van het display in stappen aan. Helderheid Past de helderheid van het display in stappen aan. Taal Stelt de taal voor het display in. Geluidsvolume Past het volume van de aanraaktonen en signalen in stappen aan. Toetstonen Schakelt het volume van de aanraakvelden aan en uit. Alarmtoon Schakelt de alarmsignalen in en uit. Service Toont de softwareversie en -configuratie. Fabrieksinstelling Zet alle instellingen terug op de fabrieksinstellingen (in- clusief Mijn programma ). Het apparaat aan- en uitzetten Raak aan om het apparaat in of uit te schakelen. Werking van de menu's:

1. Schakel het apparaat in.

Raak of aan om de menuoptie te selecteren.

3. Raak OK aan om naar het submenu te

gaan of de instelling te accepteren. U kunt te allen tijde terugkeren naar het hoofdmenu met

Een verwarmingsfunctie starten

1. Selecteer het menu Verwarmingsfunc-

ties . Raak OK aan om te bevestigen.

2. Selecteer de verwarmingsfunctie. Raak

OK aan om te bevestigen.

3. Stel de temperatuur in. Raak OK aan

om te bevestigen. De verwarmingsfunctie uitschakelen Raak aan om de procedure te annule- ren. Het display geeft het hoofdmenu aan. De oventemperatuur instellen Raak + of - aan om de temperatuur in te stellen. Het apparaat wordt warm. Wanneer het apparaat op de ingestel- de temperatuur werkt, hoort u een ge- luidssignaal. Oventemperatuur weergeven Raak + of - tegelijkertijd aan. Op het display verschijnt de oventempera- tuur. Controlelampje bij voorverwarmen Wanneer u een ovenfunctie inschakelt, gaat het balkje op het display branden. De balk- jes geven aan dat de oventemperatuur toe- neemt. Controlelampje snelwarmfunctie Voor sommige ovenfuncties brengt de snel- warmfunctie de opwarmtijd automatisch omlaag. De balk gaat van rechts naar links totdat de oven de doeltemperatuur heeft bereikt. Restwarmte-indicatie Wanneer u het apparaat uitschakelt, geeft het display de restwarmte aan. U kunt de warmte gebruiken om het eten warm te houden. KLOKFUNCTIES Symbool Functie Beschrijving Kookwekker Een afteltijd instellen (max. 2 uur en 30 minuten). Deze functie heeft geen invloed op de werking van het apparaat. 10 electroluxSymbool Functie Beschrijving Duur Instellen hoe lang het apparaat moet worden gebruikt (max. 23 uur en 59 minuten). Eindtijd Hier stelt u de tijd in wanneer de oven moet worden uitgescha- keld (max. 23 uur en 59 minuten). U kunt Duur en Eindtijd tegelijkertijd ge- bruiken als het apparaat later automa- tisch moet worden in- en uitgescha- keld. Als u de tijd voor een klokfunctie instelt, be- gint het aftellen van de tijd na 5 seconden. Als u de klokfuncties Duur en Eindtijd gebruikt, schakelt het apparaat de ver- warmingselementen na 90% van de in- gestelde tijd uit. Het apparaat gebruikt de restwarmte om het kookproces voor te zetten totdat de tijd is verstre- ken (3-20 minuten). De klokfuncties instellen

1. Stel de verwarmingsfunctie in.

Raak herhaaldelijk aan totdat het display de benodigde klokfunctie en het bijhorende symbool weergeeft.

3. Raak + of - aan om de benodigde tijd te

selecteren. Raak OK aan om te bevesti- gen. Na 90% van de ingestelde tijd klinkt er een geluidssignaal. Het apparaat wordt uitgeschakeld. Op het display verschijnt een melding.

4. Raak een sensorveld aan om het signaal

uit te schakelen. Met Kookwekker moet u het apparaat inschakelen om de klokfunctie in te stellen. Met Duur en Eindtijd wordt het appa- raat automatisch uitgeschakeld. Met Duur en Eindtijd moet u de verwar- mingsfunctie en temperatuur eerst in- stellen. Daarna kunt u de klokfunctie in- stellen. Heat+Hold De functie Heat+Hold houdt het voorberei- de gerecht gedurende 30 minuten warm op 80°. Deze functie wordt ingeschakeld wan- neer de bak- of braadprocedure is geëin- digd. Voorwaarden voor de functie:

• De ingestelde temperatuur is hoger dan 80°C.

• De duur van de functie is ingesteld. De functie inschakelen

1. Schakel het apparaat in.

2. Selecteer de ovenfunctie.

3. Stel de temperatuur boven 80°C in.

Raak meerdere keren aan totdat op het display Heat+Hold wordt weer- gegeven. Raak OK aan om te bevesti- gen. Wanneer de functie is voltooid, klinkt er een geluidssignaal. De functie Heat+Hold werkt gedurende 30 minuten. De functie Heat+Hold blijft aan als u de ovenfuncties wijzigt. U kunt de functie in- of uitschakelen in het menu Basis instellingen . Verlengen tijd De functie Verlengen tijd zorgt dat de oven- functie blijft werken, nadat de ingestelde tijd is afgelopen.

• Van toepassing op alle ovenfuncties met Duur of Automatisch wegen .

• Van toepassing op alle ovenfuncties met Vleesthermometer . Inschakelen van de functie:

1. Wanneer de bereidingstijd is voltooid,

klinkt er een geluidssignaal. Raak een sensorveld aan.

2. Het display toont het bericht Verlengen

tijd gedurende vijf minuten.

Druk op om de functie in te scha- kelen.

4. Instellen van de duur voor Verlengen

tijd . Druk op OK om te bevestigen. electrolux 11AUTOMATISCHE PROGRAMMA'S Automatische programma's Deze 2 automatische programma's zijn op- timale instellingen voor elke soort vlees- of andere gerechten:

• Vleesprogramma's met Automatisch we- gen ( menu Kook- en bakassistent )

• Receptenautomaat ( menu Kook- en bakassistent ) Kook- en bakassistent met Automatisch wegen Deze functie berekent automatisch de braadtijd. Als u de functie wilt gebruiken, moet u het gewicht van het voedsel invoe- ren. De functie activeren:

1. Schakel het apparaat in.

2. Selecteer Kook- en bakassistent . Raak

OK aan om te bevestigen.

3. Selecteer de categorie en het gerecht.

Raak OK aan om te bevestigen.

4. Selecteer Automatisch wegen . Raak

OK aan om te bevestigen.

5. Raak + of - aan om het gewicht van het

voedsel in te stellen. Raak OK aan om te bevestigen. Het automatische programma start. U kunt het gewicht te allen tijde wijzigen. Raak + of - aan om het gewicht te veranderen. Wan- neer de tijd is verstreken, klinkt er een ge- luidssignaal. Raak een sensorveld aan om het signaal uit te schakelen. Bij gevogelteprogramma's moet het voedsel na 30 minuten worden omge- keerd. Op het display verschijnt een herinnering. Kook- en bakassistent met Receptenautomaat Dit apparaat bevat een serie recepten die u kunt gebruiken. De recepten kunnen niet worden gewijzigd. De functie inschakelen:

1. Schakel het apparaat in.

2. Selecteer het Kook- en bakassistent -

menu. Raak OK aan om te bevestigen.

3. Selecteer de categorie en het gerecht.

Raak OK aan om te bevestigen.

4. Selecteer Receptenautomaat . Raak OK

aan om te bevestigen. Wanneer u de optie Handmatig instelt, worden de automatische instellingen op het display weergegeven, maar u kunt deze instellingen wijzigen. Menu Mijn programma U kunt uw favoriete instellingen als duur, temperatuur of ovenfunctie opslaan. Ze zijn beschikbaar in het menu Mijn programma . U kunt 20 programma's in het geheugen opslaan. Een programma in het geheugen opslaan

1. Schakel het apparaat in.

2. Selecteer de ovenfunctie of de functie

Raak meerdere keren aan totdat op het display ' OPSLAAN ' wordt weergegeven. Raak OK aan om te be- vestigen.

4. Het display geeft de eerste vrije geheu-

genpositie weer. Raak OK aan om te bevestigen.

5. De eerste letter knippert.

Raak + of - aan om de letter te verande- ren. Raak OK aan om te bevestigen.

Raak of aan om de cursor naar rechts of links te verplaatsen. Raak OK aan om te bevestigen. De letter knippert.

7. Herhaal stap 5 en 6 nogmaals om de

naam van het programma te schrijven. Raak OK aan en houdt OK ingedrukt om het programma op te slaan. U kunt een geheugenpositie overschrij- ven. (Raadpleeg het hoofdstuk 'Een programma in het geheugen opslaan'.) Raak bij stap 4 of aan om een geheugenpositie te kiezen die u wilt overschrijven.) U kunt de naam van een programma wijzigen in het menu ' Wijzig program- manaam '. Het programma inschakelen

1. Schakel het apparaat in.

2. Selecteer het menu Mijn programma .

Raak OK aan om te bevestigen.

3. Selecteer de naam van uw favoriete

programma. Raak OK aan om te beves- tigen. 12 electroluxGEBRUIK VAN DE ACCESSOIRES Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'. Telescopische geleiders Trek de telescopische geleiders rechts en links naar buiten.

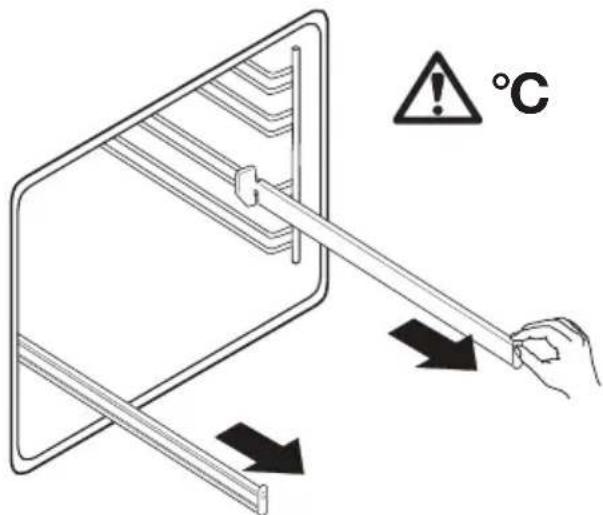

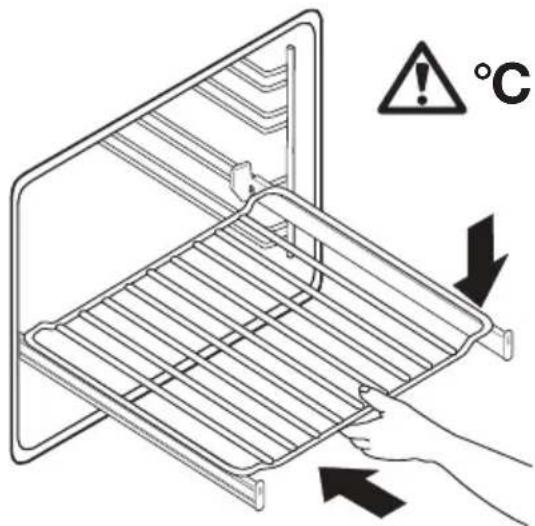

Plaats het ovenrek op de telescopische ge- leiders en duw ze voorzichtig in het appa- raat.

Let op! De ovendeur nooit dichtdoen als de telescopische geleiders niet volledig in het apparaat zijn geschoven, om schade aan het email en glas van de deur te voorkomen. EXTRA FUNCTIES TOETSBLOKKERING De functie TOETSBLOKKERING voorkomt dat een ovenfunctie per ongeluk wordt in- geschakeld. De TOETSBLOKKERING

1. Schakel het apparaat in.

2. Stel de ovenfunctie in.

Raak meerdere keren aan totdat op het display TOETSBLOKKERING

4. Raak OK aan om te bevestigen.

De functie TOETSBLOKKERING is nu inge- schakeld. De functie TOETSBLOKKERING

2. Raak OK aan om te bevestigen.

De functie TOETSBLOKKERING is nu uitge- schakeld. Als u het apparaat uitschakelt, wordt de functie TOETSBLOKKERING ook uitgeschakeld. Kinderslot Het kinderslot voorkomt dat het apparaat per ongeluk in werking wordt gesteld. Het kinderslot activeren

Druk tegelijkertijd op en - totdat het display een bericht weergeeft. Het kinderslot uitschakelen

1. Voer de bovenstaande stappen nog-

maals uit. QUICK START Met de functie QUICK START kunt u een ovenfunctie (of programma) instellen en la- ter met een aanraking van het sensorveld gebruiken. De functie inschakelen:

1. Schakel het apparaat in.

2. Stel de verwarmingsfunctie in.

Raak herhaaldelijk aan totdat het display Duur weergeeft.

electrolux 135. Raak herhaaldelijk aan totdat het display QUICK START weergeeft.

6. Raak OK aan om te bevestigen.

Als u QUICK START wilt starten, raakt u een sensorveld aan (behalve ). De inge- stelde ovenfunctie start. Wanneer de ovenfunctie is voltooid, klinkt er een geluidssignaal. Wanneer de ovenfunctie in werking is, is de functie TOETSBLOKKERING in- geschakeld. U kunt de functie QUICK START in- en uitschakelen in het menu Basis instel- lingen . Automatische uitschakeling De oven wordt na enige tijd uitgeschakeld:

• Als u het apparaat niet uitschakelt

• Als u de oventemperatuur niet verandert Oventemperatuur Uitschakeltijd 30°C - 115°C 12,5 uur 120°C - 195°C 8,5 uur Oventemperatuur Uitschakeltijd 200°C - 245°C 5,5 uur 250°C 3,0 uur Schakel na een automatische uitschakeling het apparaat eerst helemaal uit om het weer te kunnen bedienen. Koelventilator Als de oven in werking is, wordt de koel- ventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te hou- den. Als u het apparaat uitschakelt, blijft de koelventilator werken tot de oven is afge- koeld. Veiligheidsthermostaat Om te voorkomen dat de oven oververhit raakt (door onjuist gebruik van het apparaat of vanwege defecte onderdelen), heeft de oven een veiligheidsthermostaat die indien nodig de stroomtoevoer onderbreekt. Zo- dra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

NUTTIGE AANWIJZINGEN EN TIPS

Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'.

• Het apparaat heeft vier inzetniveaus. Tel de inzetniveaus vanaf de bodem van het apparaat.

• Het apparaat heeft een speciaal systeem dat de lucht circuleert en voor doorlopen- de recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Bovendien wor- den de bereidingstijd en het energiever- bruik tot een minimum beperkt.

• Vocht kan in het apparaat of op de gla- zen deuren condenseren. Dit is normaal. Ga altijd iets terug staan van het appa- raat als u de deur van het apparaat tij- dens de werking opent. Om de condens te verminderen, dient u het apparaat 10 minuten te laten voorverwarmen.

• Veeg na elk gebruik het vocht van het apparaat.

• Plaats geen voorwerpen direct op de bo- dem van het apparaat en bedek het niet met aluminiumfolie als u kookt. Dit kan de bakresultaten veranderen en de emaille- laag beschadigen. Binnenkant van de deur Aan de binnenkant van de ovendeur vindt u de nummers van de niveaus. Taarten bakken

• De beste temperatuur voor het bereiden van gebak is tussen de 150 °C en 200 °C.

• Verwarm de oven ongeveer 10 minuten voor.

• Doe de ovendeur niet open voordat drie- kwart van de ingestelde baktijd is verstre- ken.

• Als u twee bakplaten tegelijk gebruikt, houd dan één niveau vrij tussen de pla- ten. Vlees en vis bereiden

• Bereid geen vlees met een gewicht van minder dan 1 kg. Het bereiden van te kleine hoeveelheden maakt het vlees droog.

• Om rood vlees aan de buitenkant goed gaar en toch sappig te krijgen, dient u de 14 electroluxtemperatuur in te stellen op 200 °C-250 °C.

• Voor wit vlees, gevogelte en vis dient u de temperatuur tussen de 150°C-175°C in te stellen.

• Gebruik een lekbak voor zeer vet voed- sel, om te voorkomen dat er vlekken op de oven komen die mogelijk permanent zijn.

• Laat het vlees ongeveer 15 minuten rus- ten voordat u het aansnijdt, zodat het vleesvocht niet wegloopt.

• Giet een beetje water in de lekbak om te veel rookvorming in de oven te voorko- men tijdens roosteren. Om rookconden- satie te voorkomen dient u telkens een beetje water toe te voegen als dit opge- droogd is. Informatie over acrylamides Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

ONDERHOUD EN REINIGING

Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'.

• Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.

• Gebruik voor de metalen oppervlakken een universeel reinigingsmiddel.

• Reinig de binnenkant van de oven na elk gebruik. Verontreinigingen laten zich dan het makkelijkst verwijderen en kunnen dan niet aanbranden.

• Verwijder hardnekkig vuil met een specia- le ovenreiniger.

• Maak alle oventoebehoren na elk gebruik schoon met een zachte doek en een warm sopje en een reinigingsmiddel en laat ze drogen.

• Toebehoren met antiaanbaklaag mogen niet worden schoon gemaakt met een agressieve reinigingsmiddel, voorwerpen met scherpe randen of afwasautomaat. Hierdoor kan de antiaanbaklaag onher- stelbaar worden beschadigd! De afdichting van de deur schoonmaken

• Voer regelmatig een controle van de af- dichting van de deur uit. De afdichting van de deur bevindt zich rondom het fra- me van de binnenkant van de oven. Ge- bruik het apparaat niet als de afdichting van de deur is beschadigd. Neem con- tact op met de service-afdeling.

• Voor meer informatie over het schoon- maken van de afdichting van de deur, raadpleegt u de algemene informatie over reiniging. Pyrolytische reiniging Met de functie Pyrolyse kunt u de oven py- rolytisch reinigen. In het menu " Reiniging " kunt u deze functie selecteren. Waarschuwing! Het apparaat wordt zeer heet. Er kunnen brandwonden ontstaan. Belangrijk! Verwijder voor de pyrolytische reiniging alle verwijderbare delen (geleiders, accessoires, etc.) uit het apparaat.

1. Schakel het apparaat in.

Raak of aan om het menu Reini- gen te selecteren. Raak OK aan om te bevestigen.

Raak of aan om Pyrolyse te se- lecteren.. Raak OK aan om te bevesti- gen.

4. Raak "+"/"-" aan om de duur van de Py-

rolyse in te stellen: - KORT -voor een lage vervuilingsgraad (2:15); - NORMAAL -voor een middelmatige vervuilingsgraad (2:45); - INTENSIEF -voor een hoge vervui- lingsgraad (3:15)

5. Raak OK aan om te bevestigen.

Het ovenlampje brandt niet. De deur wordt vergrendeld, wanneer de oven de ingestelde temperatuur heeft bereikt. electrolux 15Doe de deur niet open tijdens de op- warmtijd. Als u de deur opent, wordt de Pyrolyse geannuleerd. Reinigingsherinnering De reinigingsherinnering vertelt de gebruiker wanneer pyrolytische reiniging noodzakelijk is. De herinneringsfunctie wordt ingeschakeld wanneer u het apparaat op de fabrieksin- stellingen instelt. U kunt de herinneringsfunctie in- en uit- schakelen via het optiemenu met Reinigen . Reinigingsassistent Reinigingsassistent geeft de stappen voor de functie Pyrolyse aan. Voordat u de Pyro- lyse start, schakelt u Reinigingsassistent in het optiemenu in en uit via Reinigen . Inschuifrails U kunt de inschuifrails verwijderen om de zijwanden te reinigen. Verwijderen van de inschuifrails

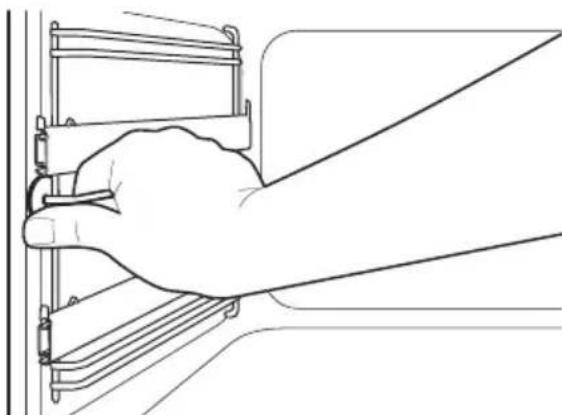

1. Trek de rails bij de voorkant uit de zij-

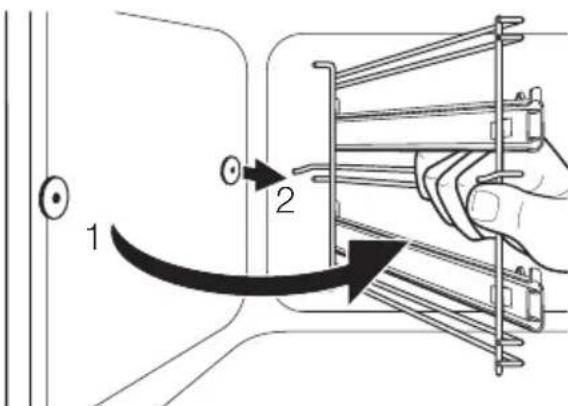

2. Trek de voorste geleiderails van de ach-

terkant van de zijwand om de geleide- rails te verwijderen.

Installeren van de inschuifrails Installeer de inschuifrails in omgekeerde volgorde. Belangrijk! Zorg dat de bevestigingspennen op de telescopische geleiderrails naar voren wijzen. Ovenlampje Waarschuwing! Wees voorzichtig! Er bestaat risico op elektrische schokken! Voordat u het ovenlampje vervangt:

• De oven uitschakelen

• Verwijder de zekeringen in de zekerin- genkast of schakel de stroomonderbre- ker uit. Leg een doek op de bodem van de oven om het ovenlampje en het afdek- glaasje te beschermen.

1. Draai het afdekglas naar rechts en ver-

2. Reinig het afdekglas.

3. Vervang het ovenlampje door een ge-

schikt 300 °C hittebestendig ovenlamp- je. Gebruik hetzelfde ovenlamptype.

4. Plaats het afdekglas terug.

Reinigen van de deurvensters

1. Reinig de glaspanelen met een sopje.

2. Maak de glasplaten van de deur voor-

zichtig droog. De ovendeur reinigen De ovendeur heeft vier panelen van glas. De binnenste glasplaten kunnen worden verwijderd om ze te reinigen. De glasplaten verwijderen

De glasplaten plaatsen Plaats de glasplaten na reiniging terug in omgekeerde volgorde. Zorg ervoor dat u de glaspanelen in de juis- te volgorde terugplaatst De eerste glasplaat heeft een zwarte rand, de twee heeft een klein puntje in de rechter- bovenhoek en de derde glasplaat is niet ge- markeerd. De plaat met de zwarte rand moet ge- plaatst worden met de bedrukking aan de buitenkant van de oven. Het glaspaneel is correct gemonteerd als u geen enkele ruwe kant voelt als u met uw vingers over het op- pervlak gaat Zorg ervoor dat de stop geplaatst wordt als in de afbeelding. PROBLEMEN OPLOSSEN Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'. electrolux 17Probleem Mogelijke oorzaak Oplossing De oven wordt niet warm. De oven staat uit. Schakel de oven in. De tijd is niet ingesteld. Stel de klok in. De benodigde kookstanden zijn niet ingesteld. Controleer de instellingen. De inschakelblokkering is inge- schakeld. Raadpleeg "Inschakelblokkering uitschakelen". De zekering in de zekeringkast is doorgebrand. Controleer de zekering. Als de zekering meer dan een keer doorslaat, raadpleegt u een be- voegde elektricien. Op het display verschijnt F11. De stekker van de vleesthermome- ter is niet goed in de aansluiting gestoken. Steek de stekker van de vleesther- mometer zover mogelijk naar bin- nen. Het ovenlampje brandt niet. Het ovenlampje is kapot. Zie "Het ovenlampje vervangen". Stoom en condens slaan neer op de gerechten en in de ovenruimte. Het gerecht heeft te lang in de oven gestaan. Laat gerechten na het bereiden niet langer dan 15-20 minuten in de oven staan. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de klantenservice. De benodigde gegevens voor de service-af- deling staan op het typeplaatje. Het type- plaatje bevindt zich aan de voorkant van de binnenkant van de oven. Wij adviseren u om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) ......................................... MONTAGE Waarschuwing! Zie het hoofdstuk 'Veiligheidsinformatie'. 18 electroluxInbouw

Elektrische installatie Waarschuwing! De elektrische installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd en deskundig persoon. De fabrikant is niet verantwoordelijk in het geval dat u de veiligheidsmaatrege- len uit het hoofdstuk 'Veiligheidsinfor- matie' niet opvolgt. Dit apparaat wordt geleverd met stekker en netsnoer. De kabel Kabeltypes die van toepassing zijn op de installatie of vervanging: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Voor het deel van de kabel raadpleegt u het totale vermogen (op het typeplaatje) en de tabel: electrolux 19Totaal vermogen Deel van de kabel maximaal 1380 W 3 x 0,75 mm² maximaal 2300 W 3 x 1 mm² maximaal 3680 W 3 x 1,5 mm² De massakabel (groene/gele kabel) moet 2 cm langer zijn dan de fase- en neutrale ka- bels (blauwe en bruine kabels). MILIEUBESCHERMING Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. Verpakkingsmateriaal Het verpakkingsmateriaal is milieuvrien- delijk en geschikt voor hergebruik Kunststofonderdelen worden aange- duid met internationale afkortingen, zoals PE, PS, etc. Gooi het verpak- kingsmateriaal weg in de daarvoor be- stemde containers van uw vuilnisop- haaldienst. 20 electroluxElectrolux. Thinking of you. Share more of our thinking at www.electrolux.com CONTENTS Safety information 21 Product description 24 Before first use 24 Daily use 25 Clock functions 29 Automatic programmes 30 Using the accessories 31 Additional functions 31 Helpful hints and tips 32 Care and cleaning 33 What to do if… 35 Installation 36 Environment concerns 37 Subject to change without notice SAFETY INFORMATION Before the installation and use, read this manual carefully:
