GEBRUIKSAANWIJZING HI 500.B IX INDESIT

Samenvatting NF FRGB NL Piaatsing Elektische aansluiting Typeplaatje Beschrijving van het apparaat' 27 Algemeen aanzicht Bedijingspaneel Starten en gebruik' 28 De oven starten Programma's' 29-30 Kookprogramma's Praktische kooktips Kooklabel Kookplaat' 31 Type kookplaat Aanzetten kookplaat glaskeramiek Praktische tips voor het gebruik van de glaskeramische kookplaat Voorzorgsmaatregelen en advies' 32 Algemene veiligheidsmaatregelen Afvalverwijdering Energiebesparng en milieubesef Onderhoud en verzorging' 33 De elektrische stroom afsluiken Schoolmaken van de oven De ovendeur reinigen Vervangen van het lampje Service NL

!Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wonneer u het product weggeeft verkoopt of wonneer u verhuiest dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installmente gebruik en veiligheid

Plaatsing

! Het verpakkingsmaterial is Niet bestemd voor kinderen en dient waarom te worden weggegooid vogens de geldende normen (Zie Voorzorgsmaatregelen en aoyies).

! De installmentie moet worden uitgevoerd door een bevoegde installmenter en volgens de instructies van de fabrikant Een verkeerde installmentie kan schade berokkenen aan Personen'dieren of dingen

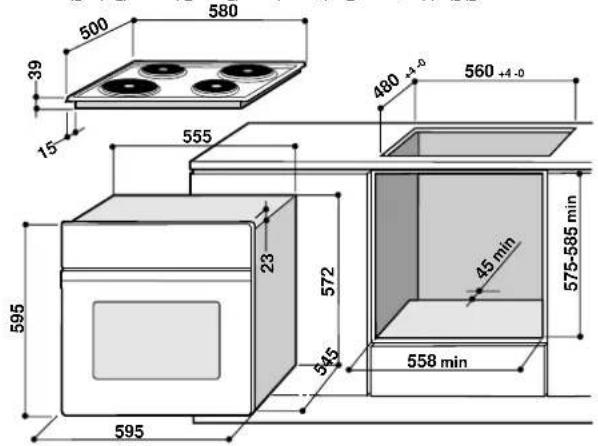

Inbouw

Voor een goede werkinq van het apparaat moet het keukenmeubel de juste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen要去en hittebestendig zich;
  in het bijzonder moet' in geval van meubels met fineer' de lijm bestand zich降到 temperaturen van 100^
• voor het inbouwen van de oven zowelonder het aanrecht (Zij figuur) alsin stapelbouw dien het meubel de volgende afmetingen te hebben:

Nadat het apparaat is ingebouwd mag er geen contacteer mogetijk zijn met de elektrische onderden

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installmentie

ventilatie

Om een goede ventilatie te hebben is hetoodzakelijk de achterkant van het meubel te verwijderen' Het verdient de voorkeur de oven op twee houten balken teplaaten' of eventueel op een enkele plank die een opening heeft van tenminste 45× 560mm (zie

afbeeldingem

Centreren en bevestigen

Regel de 4 voetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst Dit hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder dan het beweegbare gedeelte van het voetje (Zje afb);

als de dikte 18 mm is: gebrui k dan de eerste gleuf, zoals al door de fabriek is voorzien ( Zie a/b');

als de dikte 16 mm is: gebruik de tweede gleuf (zje a/b)

Om het apparataan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand

!Alle beschemende onderdelen moeten zodanig
worden bevestigdat ze Niet kunnen worden
verwijderd zonder gereedschap te gebruiken

Elektrische aansluiting

De keuken moet aan het elektrische net worden
aangesloten. Deze functioneert met de wisseIstroom,
de spanning en de frequentie die aangegeven staan
op het typeplaatje (zie voIgende pagina)

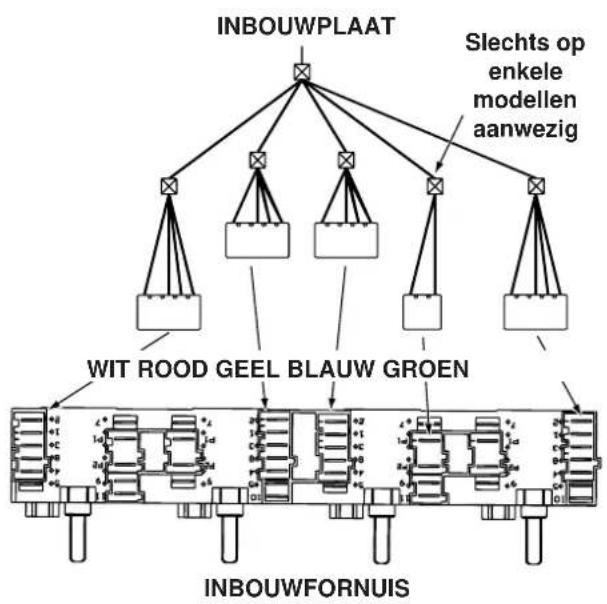

De kookplaat wordt aan het fornuijs verbonden met
een speciale aansluiting

Monteren voedingskabel

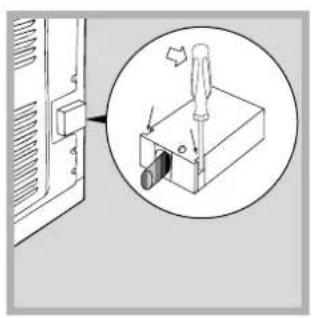

1 Licht de lipjes aan de Zijkant van het deksel van het klemmenbord op meteen schroevendraajer: trek het deksel van het klemmenbord open (zje afb)

2' De voedingskabel in werkung stellen: kaak de schroef van de kabelklem en de schroeven van de contacten L-N-1os' en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) GeelGroen (12)

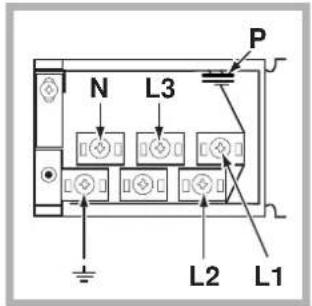

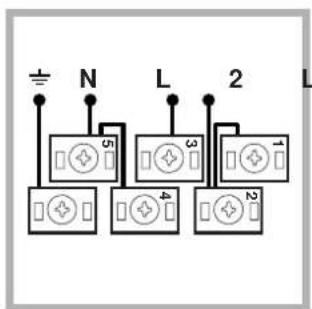

Het klemmenbord is ingesteld voor een verbinding op een 400 V driefasenstroom (zie afbeeldingen onder)

400V 3N\~H05RRF
5X215 CEILUNEL285363

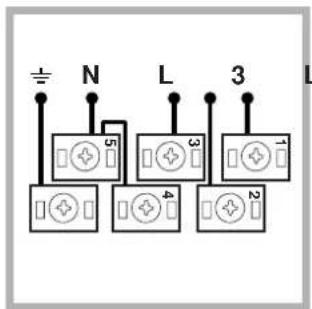

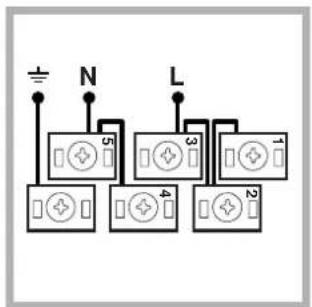

Als de elektrische installmente andere eigenschappen heeft (zie afbeeldingen onder) dient u de elektrische verbinding tot stand te brengen door middel van de verbindings\~U\bouten in doos P

230V1N\~H07RNF 3× 4 CEUNEL35364

400V2N\~H05RRF 4X2'5 CEITUNEL35363

3 Maak de voedingskabel vast aan de speciale kabelklem
4 Maak het dekseI van het klemmenbord dicht

NL

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje (zie hernaast)
Wonneer het apparaatrechtstreekspot het net wordt aangeslooten moet men tussen het apparaat en het net eenmeerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar) De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen

Voor het aansuiiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen zoals aangegeven op het typepeiaatje (Zie onder);
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje (Zie onder);
• het stopcontact en de stekker overeenkomen ' Als dat Niet zo is' dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers

! Wonneer het apparaat geinstalleerd is' moeten de snoer en het stopcontact makkelijk te bereiken zich.
! De kabel mag niet worden gebogen of samengedrukt
! De kabel要去 vanijd tot vrij worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (Zie Service).
! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleeffd

TYPEPLAATJE
Afmetingen	breedte 43,5 cm. hoogte 32 cm. diepte 40 cm.
Inhoud liter 56
Elektrische aansluitingen	spanning 230V/400V~ 3N 50/60Hz maximum vermogen 8450W
ENERGY LABEL	Richtlijn 2002/40/CE op etiket van elektrische ovens. Norm EN 50304 Energieverbruik convectie Hetelucht verwarmingsfunctie: Ε Multikoken Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Ε Traditioneel
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: 73/23/EEG van 19/02/73 (laagspanning) enaaropvolgende wijzigingen; -89/336/EEG van 03/05/89 (elektromagnetische compatibiliteit) enaaropvolgende wijzigingen -93/68/EEG van 22/07/93 en haaropvolgende wijzigingen -2002/96/EC

Beschrijving van het apparaat

NL

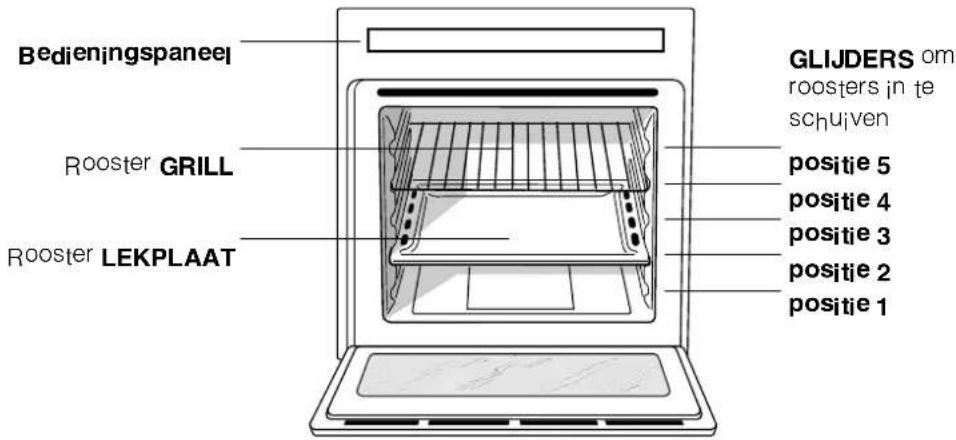

Algemeen aanzicht

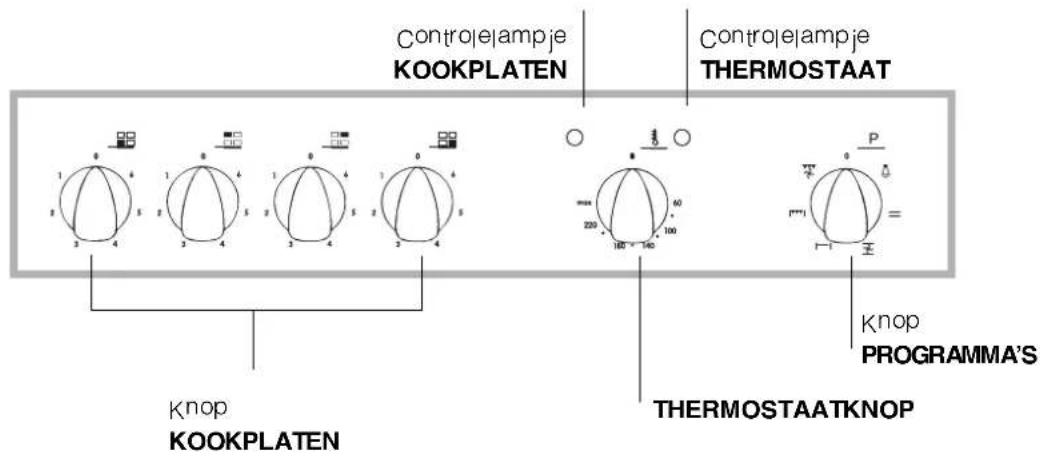

Bedieningspaneel

NL

! Wij raden u aan bij het eerste gebruik de oven minstens een uur jeeg te laten functioneren' op maximum temperatuur en met de deur dicht' Nadat u de oven hebt uitgedaan' opent u de ovendeur en lucht u het vertrek De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen

De oven starten

1 Door aan de knop PROGRAMMA'S te draajen kunt u het gewenste koekprogramma kiezen
2' Kies de temperatuur door aan de knop THERMOSTAAT te draaien' Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (Zje Programma's).
3' Als het controleampje THERMOSTAAT aan is' bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken
4 Tijdens het koken kut u nog aktijd: het kookprogramma veranderen met behulp van de knop PROGRAMMA'S;
de temperatuur veranderen met behulp van de knop THERMOSTAAT
het koken onderbreken door de knop PROGRAMMA'S weer op stand "0" te zetten
! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen
! Plaats de overschalen altijd op bijgeverde roosters

Ovenverlichting

Deze gaat werkendoor de knop PROGRAMMA'S op te draajen Ze blijt aan wanner u een kookprogramma selecteert

Kookprogramma's

• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hier bij is het aanbevolen Niet meer dan 200^ in te stellen)

Programma TRADITIONELOVEN

De onderste en bovenste verwarmingselementen
gaan aan Met deze tradionele kookwijze is het better
een enkel rooster te gebruiken: met meerere roovers
riskeert u een slechte temperatuursverspreiding

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder' boven en cirkelvormig) en de ventilator gaat draajen Aangezien de warmte in de hele oven constant is' zorgt de lucht dat de gerechten op gelijkmatte wijze gekoott en gebakken worden Hierbij is het mogelijk maxjaal twee roosters tegelijk te gebruiken

Programma OVEN BOVEN

Si accende I'elemento riscaldante superiore: Deze functies kunnen worden gebruikt voor het afmaken van een gerecht

Programma GRILL

Het bovenste verwarmingselement gaat aan' De hoge enrechtstreekse但它 bruijt de oppervlaakten van het vlees onmiddelijk zodate er geen vocht verloren gaat en de binnenkant mals blijft Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk' entrecote filet hamburger etc U vindt enkele voorbeelden in de tabel "Praktische raadgevingen voor het koken" Kook met de ovendeurRCT

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee worden de rechtsstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven Eventueel verbranden van de buitenkant worden zo vermeden; de warmte dringt gemakkelijker door maar de binnenkant Kook met de overdeur zich

Praktische kooktips

! Gebruijk voor het koken met de heteluchttoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten können verbranden'

! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen'

MULTIKOPEN

• Gebruk de standen 2 en 4^ en plaats de gerechten die meer warmte nodig hebben op stand 2^
• Plaats de lekplaat op de onderste stand en de grill op de hoogste

GRILL

• Plaats de grill op stand 3 of 4'plaats de gerechten op het midden van de grill
  We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement Niet constant aan blijft: Zijn werkig worden geregeld door eenthermostat!

PIZZA

• Per una Buona cottura della pizza utilizzate il programma MULTICOTTURA
• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnijk geen krokante pizza
  Bij zeer gemulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen

Kooktabel

Programma's	Gerechten	Gewicht (kg)	Roosterstanden	Voorverwarming (minutes)	Aangeraden temperatuur	Kooktijd (minutes)
Traditionele oven	Eend	1	3	15	200	65-75
	Braadstuk	1	3	15	200	70-75
	Varkensrollade	1	3	15	200	70-80
	Koekjes (kruimeldeeg)	-	3	15	180	15-20
	Taarten	1	3	15	180	30-35
Multikoken	Pizza (op 2 roisters)	1	2 en 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamsvlees	1	2	10	180	40-45
	Kip + gebakken aardappels	1+1	2 en 4	15	200	60-70
	Makreel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Soesjes (op 2 roisters)	0.5	2 en 4	10	190	20-25
	Koekjes (op 2 roisters)	0.5	2 en 4	10	180	10-15
	Cake (op 1 rooster)	0.5	2	10	170	15-20
	Cake (op 2 roisters)	1	2 en 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Oven Boven	Afmaken van het gerecht - 3/4 1$ 220 -
Grill	Tong en inktvis	1	4	5	Max	8-10
	Calamari- en garnalenspiesjes	1	4	5	Max	6-8
	Kabeljauwfillet	1	4	5	Max	10
	Gegrilde groenten	1	3 of 4	5	Max	10-15
	Kalfsbiefstuk	1	4	5	Max	15-20
	Koteletten	1	4	5	Max	15-20
	Hamburgers	1	4	5	Max	7-10
	Makreel	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
Gratineren	Gegrildekip	1.5	2	5	200	55-60
	Inktvis	1.5	2	5	200	30-35

Type kookplaten

Bij de oven hoort een kookplaat die samengesteld kan zijnuit twee verschillende verwarmingselementen: gietijzerenelektrische kookplaten (zie afbeeling1) of glaskeramischekookplaten (zie afbeeling2)

Aanzetten kookplaat glaskeramiek

Traditioneel kookgeedeelte

De traditionele straalelementen zijn gemaatk van
cirkelvormige verwarmingselementen die pas zo'n tiental
seconden na ontsteking rood worden
leder kookgeedele heeft zijn eigeneigen bedieningsknop
waarmee u 6 verschillende temperaturen kunt kiezen
met een minimumwaarde van 1 tot een maximumwaarde
van 6

Controleampjes resterende warmte

De warmtecontroleampjes (C) gegen aan dat het betreffende kookgeedeelte warmer is dan 60^ ook nadat het verwarmingselement is uitgeschakeld

Aangeraden stroomsterktes voor verschillend gebruik:

Positie	Normale of snelle plaat
0 Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braiden (hard)
6	Bruin bakken of snel aan de kook brengen

Praktische tips voor het gebruik van de glaskeramische kookplaat

! De lijm die gebrukt is voor de afdichtingen laat wat vetvekjes ache ter op het glas' Voordat u de kookplaat gebrukt' raden wij u aan de vlekken te verwijderen met een Niet schurend schoonmaakmiddel Gedurende de eerste uren van gebruik is het maybek dat u een rubbergeur ruikt die echter snel wegtrekt

Teneinde optimale resultaten te bereiken van de kookplaat:

• gebrui k pannen met een platte bodem die perfect aansuiten op het verwarmgeedeelte;

• gebrui k pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikhbare但它 penutten;

• houdt de bodem van de pannen altijd schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verjengt de levensduiur van zowel de pannen als het kookgedeelte
• vermijdt bezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt de warmteconcentratie van gasbranders kan de bodem van pannen verrormen waardoor ze Niet goedmeer aansluiten;
• Iaat nooit een kookgeedeelte aan staan zonder een pan erop' De verhitting die snei het maximum niveau bereikt' zou de verwarmingselementen kunden beschadigen

*Slechts op enkeie modellen aanwezig

Voorzorgsmaatregelen en advies

NL

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zich geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuijs:
• Het apparaat dient Niet buitenshuis te worden geplaatst ook Niet in overdekte toestand Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert
  Maak gebruik van de handgrepen aan de Zijkant van de oven als u het apparaat要去 verplaatsen
• Raak de oven niet blootsvoets of met natte handen of voeten aan
• Het apparaat dient om gerechten te koken. Het mag uitsuiytend worden gebruikt door volwassenen en alleen volgens de instructies die beschreiben staan in deze handleiding
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet Raak ze Niet aan en houdt kinderen op afstand'
• Voorkom dat elektrische snoeren van andere kinekeukenapparaten op warme delen van de oventerechtkommen
• Laat de ventilatieopeningen en warmteafvoer vij
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heetKnownen zijn
• Gebruik allijd ovenwanten om gerechten in de ovente zetten en erui te halen
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiajaal in de oven: als de oven plotseling aan zou worden gezet' zou dit materiajaal vlam+kunnen vatten
• Controller alsijd dat de knappen in de positie "●"/"O" staan als het fornuijs Niet gebruikt worden
  Haal de stekker nooit uithet stopcontact door aan het snoer te trekken
  Maak de oven Niet schoon of voer geen onderhouduit als de stekker nog in het stopcontact Zit
• Als de oven defect is' mag u nocit aan het interne systeme smleutelen om een reparatie proberen uit te voeren Neem contact op met de Technische Dienst (Zie Service).

• Plaats geen zware voorwerpen op de open overendeur.

• De glaskeramische kookplaat is bestand gegen Mechanische stoten. Hij kan darüber worden beschadigd (of barsten) als hij wordt geraakt door een punting object bijvoorbeeld door gereedschap. Als dit gebeurt要去 onmiddelijk het apparaat afsluieten van de elektrische stroom en contact opnemen met de Technische Dienst

• Vergeet zich dat de temperatuur in het kookgedeelte aanzijenlijk hoog blijft tot minstens 30 minutes nadat het wordt uitgeschakeld
• Houdt voorwerpen die kuren smelen op afstand van de kookplaat zoals b'v plastic aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen of folie: als u ze op het nog warme of lauwe kookvlak neerlegt kun t een zware schade aanrichten

Afvalverwijdering

• verwijdering van het verpakkingsmateriaal: houdt u aan deplaatselijke normen' zodat het verpakkingsmateriaal hergebruikt kan worden
  VDe Europese Richtlin 2002/96/EC over
  vernietiging van Electrische en Electronische Apparatuur (WEEE) vereist dat oude huiishoudelijk elecrische apparaten Niet mogen ernietigd via de normale ongesorteerde afvalstroom' Oude
  apparaten要去 apart worden ingezameld om zo het hergebruik van de gebrukte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting' dat wonneer u het apparaat ernietigt' het apparaat apart moet worden ingezameld
  Consumenten要去en contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van ernietiging van hun oude apparaat

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het latemiddaguur tot aan de vroege ochtend zorgt uervoord dat uw elektricieteitscentrale minder worden belastijdens het 'spitsuur'
• Houdt bij de functie GRILL alsijd de ovendeur zich dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10% )
• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen

Sluijt altijd eerst de stroom af voordat u tot enige handeling overgaat

Schoonmaken van de oven

• De buitenkant' dus zowel het email en het roestvrij staal als de rubberen afdichtingen' kennen met een spons en een sopje worden afgenomen' Als de vlekken moeilijk te verwijderen zich' kunt u een speciaal reinigingsmiddel gebruiken' Na het reinigen dient u alles goed af te spoelen en te drogen' Gebruik geen schuurmidellen of bijtende producten
• De binnenkant van de oven kunt u het Beste direct na gebruik schoonmaken' als hij nog lauw is: Gebruik warm water en een schoonmaakmiddel' spoelervoigens af en droog met een zachte doek: Gebruik geen schuurmiddelen
• De accessoires kunnen gewoon worden aufgewassen (eventueel ook in de vaatwasser).

Deovendeur reinigen

Reinig het glas van de overdeur met producten en sponzen die Niet schuren' en droog het af met een zachte doek' U kunt voor een grondige reiniging de overdeur verwijderen:

1' open de deur volledig (zie afbeeling)

2' til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zje afbeeid/ing);

3' pak de deur aan de
Zijkanten beet en sluit hem
langzaam' maar Niet helemaa!
Druk op de klemmen F' trek
dan de deur waar u toe en haal
hem uit+zijn voegen (zie
afbeeling)
Zet de deur weeop zijnplaats
door deze handelingen in
omgekeerde volgorde uit te
voeren

Controleer de affdichtingen

Controleer regelmatig de staat van de afdichting rondon de ovendeur In het geval de afdichtingen beschadigd zich'dient u zich tot de dichtst bijzijnde Technische Dienst te wenden (Zie Service) Gebruik de oven Niet voordat de reparatie is uitgevoerd

Vervangen van hetlampje

Voor het verzangen van het ovenlampje:

1' Schroef het glazen lampenkapje los 2' Schroef het lampje los en verrang het met eenzelfde soort lampje: sterkte 25W fitting E 143' Plaats het deksel er weeer op (Zje afb)

Service

Dit dient u door te gehen:

• het model oven (Modi)
• het seri京东mer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparatus en/of op de verpakking

Inhaltsverzeichnis

Installation' 35-37

Aufstellung

Elek troanschluss

Francais' 12

Nederlands' 23English 'Typenschild

Deutsch' 34 EAnVik'45
