GEBRUIKSAANWIJZING OM978RVS ETNA

Gebruik	Inleiding	4
	Beschrijving	5
	Bediening	6
	Het gebruik van de klok 8
Reinigen	De buitenkant reinigen 12
	De binnenzijde reinigen 12
	De ovendeur verwijderen 12
	Ovenruiten demonteren 13
	Ovenverlichting verrangen 13
Installatie	Algemeen	14
	Inbouwafmetingen	15
	Elektrische aansluiting 15
	Inbouwen	16
	Technische gegevens 16

Uw oven en het milieu

Afvoer van het apparaat en de verpakking 17

Inleiding

Gefeliciteerd met de keuze van deze ETNA oven. Dit product is ontworpen met het oog op eenvoudige bediening en optimaal gemak. Met de uitgebrende instelmogelijkheden kut u.altijd de juiste bereidingswijze kiezen.

In deze handleiding worden beschreiben hoe u het best met deze oven kunt werkken. Naast informatie over de bediening vindt u hier ook hintergrond informatie die van pas kankommen bij het gebruik van het apparaat.

Lees voor gebruik eerst de separate veiligheidsinstrumenties.

Lees deze handleiding door voordat u het apparaat in gebruik neemt, en bewaar deze op een veiligeplaats voor toekomstig gebruik.

Deze handleiding dient ook als referentie voor de Technische Dienst. Op de identificatiekaart van het apparaat staan alle gegevens die de Technische Dienst nodig heeft om u te helpen en uw vragen te antewoorden.

Veel kookplezier!

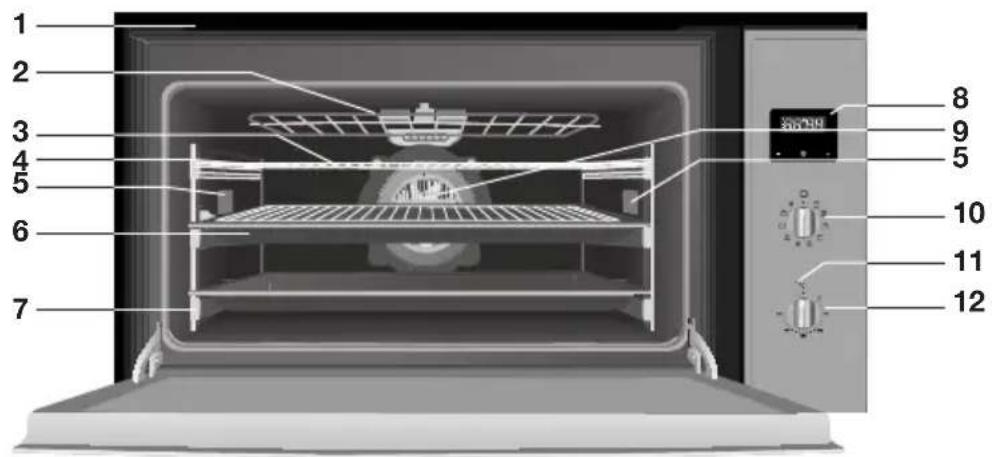

Beschrijving

1. Luchtuitlaat
2. Neerklapbaar grillelement
3. Ovenrooster
4. Geleiding
5. Ovenverlichting
6. Bakplaat met rooster
7. Telescopische geleiding

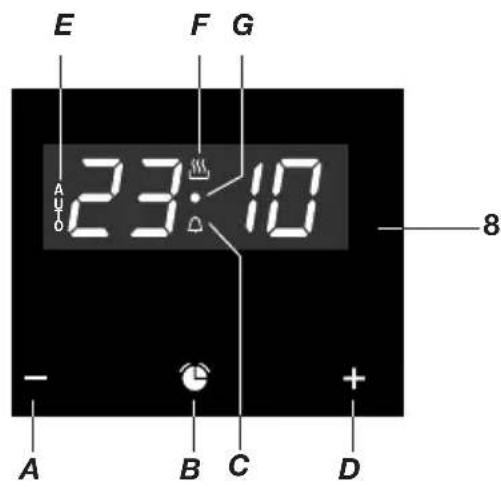

8. Klok

A. ‘-’toets
B. 'tijd' toets
C.kloksymbool
D. ‘+’toets
E. 'AUTO' symbol
F. verwarmsymbol
G. indicatie punt

1. Ventilator

2. Ovenfunctie knop

3. Temperatuurlampje
4. Temperatuur knop

Bediening

Instellen dagtijd

Bij het aansluiten van de oven op het spanningsnet knipperen

'AUTO' en de cijfers van de klok. Stel de dagtijd als volgt in:

1. Houd de - en + toetsen tegelijk ingedrukt totdat er een pieptoon klinkt. Een punt tussen de cijfers van deijdklok gaat knipperen.
2. Stel de juisteijd in met de - en +' toetsen.

Er klinkt een pieptoon ter bevestiging van het geselecteerde tijdstip. Het 'verwarm' symbol blijft verlicht.

De tijd kan op elk willekeurig moment gewijzigd worden; volg hiervoor de bovenstaande instructies op.

De oven gebruiken

De oven heeft 9 ovenfuncties en 1 ontdooifunctie. Raadpleeg de tabel voor het kiezen van de juiste ovenfunctie voor het bereiden van een gerecht.

1. Plaats het gerecht in de oven.
   Voor sommige gerechten要去 de oven eerst voorverwarmt worden.
2. Draai de 'ovenfunctieknop' maar de gewenste ovenstand.
3. Stel de gewenste temperatuur in met de 'temperatuurknop' (tussen 50-250 °C).

De oven start de ingestelde ovenfunctie en verwarmt de oven tot de ingestelde temperatuur is bereikt. Een controleampje boven dethermostaatknop gaat branden, en gaat uit als de ingestelde temperatuur bereikt is.

Opmerkingen

• Tijdens de bereiding kan de temperatuur aangepast worden.
• Als de oven worden gezruikt, worden de werkung van het heteluchtelement en de boven- en onderelementen regelmatig onderbroken om de temperatuur te reguleren.

De oven uitschakelen

• Draai de ovenfunctieknop en de temperatuurknop maar de o-stand.

Let op! Als de oven Niet werkt is er möglichk een klokfunctie actief. Annuleer alle klokfuncties door tegelijkertijd op de - en +^ toets te drukken tot AUTO' verdwijnt uit het display. Wacht een aantal seconden, de wijziging worden opgeslagen.

De juiste ovenstand kiezen

Raadpleeg de tabel voor het keizen van de juiste ovenfunctie.

Raadpleeg ook de aanwijzingen voor bereiding op de verpakking van het gerecht.

	Boven- en onderwarmte Wordt gezruikt voor gebak waar bij de warmte gelijkmatig verdeld要去 worden om een luchtige textuur te verkrijgen.
	Boven- en onderwarmte met ventilator Geschikt voor braadgerechten en gebak. De ventilator verdelt de warmte gelijkmatig in de oven waardoor de baktijd en temperatuur worden verlaagd.
	Grill Gratineren en oppervlakkig braden. Hiermee kan de buitenlaag goudbruin worden gebakken zonder de binnenkant van het voedsel mee te bakken. Geschikt voor platte gerechten zoals biefstuk, koteletten, vis en toast.
	Grootvlak grill Hiermee konnen grotere oppervlakken worden gegratineerd dan met de grillfunctie. Er kan ook een hoger gratineervermogen worden bereikt zodat de etenswaren sneller worden aangebraden.
	Grill met ventilator Deze stand kan worden gezruikt voor het grillen van vlees, vis en groenten.
	Hotelucht Een ventilator verspreid hetelucht vanuit dechterzijde van de oven. Door de gelijkmatige verwarming is deze stand geschikt om opmeerder lagen tegelijk te bakken en braden.
	Grill met onderwarmte en ventilator Deze stand worden gezruikt voor het bakken van gistdeeggebak en het conserveren van fruit en groenten.
	Onderwarmte Het gerecht worden alleen aan de onderzijde verwarmd. Geschikt om gerechten op te warmen of deeg te latent rijzen.
	Grill met onderwarmte Special voor gebraad. Kan gezruikt worden voor elk stuk vlees of vis, ongeacht de grotte.
	Ontdooien Voor het ontdooen van gerechten.

Het gebruik van de klok

De klok heeft verschillende functies:

Kookwekker

• Deze LAST na het verstreijken van de tijsdsduur een geluidssignaal horen. Daarvoor is het Nietoodzakelijk dat de oven in gebruik is.

Baktijd

• De oven gaat automatisch uit als de ingestelde baktijd is verstreken.

Eindhoven

• De oven gaat automatisch uit als de ingestelde eindtijd is bereikt.

Baktijd en eindtijd

• De oven gaat automatisch uit als de ingestelde eindtijd is bereikt. De ingestelde baktijd bepaalt wonneer de oven ingeschakeld worden. Met deze functie worden de oven automatisch in- en uitgeschakeld. Door een eindtijd in te gehen en de benodigde baktijd worden de inschakeltijd van de oven berekend.

Wijzigentoonhoogte tijddklok

1. Druk gegelijk op de toetsen - en +' .
   U ziet eenlichtpunt knipperen:tussen de cijfers van de klok.
2. Druk op de 'tijd-toets'. De individatie 'ton1' verschijnt op het scherm van de klok.
3. Door herhaaldelijk op de - toets te drukken kan de toonhoogte van de kookwekker gewijzigd worden.

Een kookwekkerijd instellen

1. Druk langdurig op de 'tijd-toets' totdat het 'kloksymbol':tussen dcijfers van de tijdklok gaat knipperen.
2. Stel de alarmtijd van de kookwekker in met de - en + toetsen. Er klinkt een pieptoon en de huidige tijd verschijnt in de display. De kookwekker is geprogrammeerd. Na het verstreijken van de ingestelde tijd klinkt er een geluidssignaal en het 'kloksymbol' begint te knipperen.
3. Druk op een willekeurig toets om het geluidssignaal te stoppen. Het 'kloksymbol' blijft knipperen.
4. Druk langdurig op de 'tijd-toets' om de kookwekker functie te beeindigen.

U kurz op ieder willekeurig moment de resterende kookwekker tijd bekijken door langdurig op de 'tijd-toets' te drukken totdat het 'kloksymbool' gaat knipperen. Op dat moment kurz u de geselecteerde tijd wijzigen door op de - of + toetsen te drukken. Er klinkt een pieptoon ter bevestiging van de wijziging.

Een baktijd instellen

1. Druk langdurig op de 'tijd-toets' totdat er een pieptoon klinkt.
   Als verwolgens opniew op de 'tijd-toets' worden gedrukt, verschijnt hetwoord 'dur' in de display.
2. Stel de baktijd in met de - en + toetsen.
   Er klinkt een pieptoon, de huidigeijd verschijnt en het symbol 'AUTO' blijft verlicht. De oven schakelt automatisch uit als de bakrijk is verstreten.
3. Stel een bakfunctie en temperatuur in.
   Nadat de baktijd is verstreten, worden de oven uitgeschakeld en klinkt er een geluidssignaal.
4. Druk op een willekeurig toets om het geluidssignaal te stoppen.
   De oven blijft uitgeschakeld en het symbol 'AUTO' knippert.
5. Druk langdurig op de 'tijd-toets' totdat u een pieptoon hoort om de functie te beeindigen. Draai de ovenfunctieknop en de temperatuurknop in de 'uit-stand' om de oven uit te schakelen.

U kurz op ieder willekeurig moment de resterende baktijd bekijken door langdurig op de 'tijd-toets' te drukken totdat het AUTO' symbol gaat knipperen. Op dat moment kurz u de baktijd wijzigden door op de - of ^+ toetsen te drukken. Er klinkt een pieptoon ter bevestiging van de wijziging.

Druk langdurig op de 'tijd-toets' om de baktijd functie te beeindigen.

Een eindtijd instellen

1. Druk langdurig op de 'tijd-toets' totdat er een pieptoon klinkt.
2. Druk opniew op de 'tijd-toets' totdat 'End' in de display verschijnt.
3. Stel de eindtijd in met de - en + toetsen.

Er klinkt een pieptoon, de huidige tijd verschijnt en het symbol 'AUTO' blijft verlicht. De oven schakelt automatisch uit als de eindtijd is bereikt.

1. Stel een bakfunctie en temperatuur in.

Als de eindtijd is bereikt, worden de oven uitgeschakeld en klinkt er een geluidssignaal.

1. Druk op een willekeurig toets om het geluidssignaal te stoppen. De oven blijft uitgeschakeld en het symbol 'AUTO' knippert.
2. Druk langdurig op de 'tijd-toets' totdat u een pieptoon hoort om de functie te beeindigen. Draai de ovenfunctieknop en de temperatuurknop in de 'uitstand' om de oven uit te schakelen.

Tijdens gebruik van de oven kan alsnog een eindtijd worden ingesteld. Volg waarvoor de voorgaande instructies op (ovenfunctie en temperatuur hoeven dan nicht opnieuw ingesteld te worden).

U kunt op ieder willekeurig moment de eindtijd van het bakproces bekijken door langdurig op de 'tijd-toets' te drukken. Als u de eindtijd wilt wijzigen dient u de functie te annuleren door tegelijkertijd op de - en +' toets te drukken. Stel daarna opnieuw een eindtijd in.

Eenbaktijd en eindtijd instellen

1. Druk langdurig op de 'tijd-toets' totdat er een pieptoon klinkt. Als verwolgens opniew op de 'tijd-toets' worden gedrukt, verschijnt hetwoord 'dur' in de display.
2. Stel de baktijd in met de - en + toetsen.
3. Druk opniew op de 'tijd-toets' totdat 'End' in de display verschijnt.
4. Stel de eindtijd in met de - en + toetsen.

Er klinkt een pieptoon, de huidigeijd verschijnt en het symbool 'AUTO' blij vtverlicht.

1. Stel een bakfunctie en temperatuur in.

De oven blij uitgeschakeld, met het AUTO' symbol in de display. De oven is geprogrammeerd.

Wanner het bakproces moet beginnen, start de oven en wordt er gebakken tijdens de ingestelde baktijd. In de display+zijn de symbolen 'AUTO' en het verwarmsymbol verlicht.

Let op! het tijdstip waarop het bakproces begint is de eindtijd minus de baktijd. Bijvoorbeeld; de eindtijd is ingesteld op 17.00uur en de baktijd is 2uur. De oven zal dan om 15.00uur inschakelen!

Als de geprogrammeerde baktijd is verstreten, schakelt de oven uit en klinkt er een geluidssignaal.

1. Druk op een willekeurig toets om het geluidssignaal te stoppen. De oven blijt uitgeschakeld en het symbol 'AUTO' knippert.
2. Druk langdurig op de 'tijd-toets' totdat u een pieptoon hoort om de functie te beeindigen. Draai de ovenfunctieknop en de temperatuurknop in de 'uit-stand' om de oven uit te schakelen.

U kunt op ieder willekeurig moment het bakproces bekijken door langdurig op de 'tijd-toets' te drukken.

Als u de programmering wilt wijzigen dient u de functie te annuleren door tegelijkkertijd op de - en + toets te drukken. Stel daarna opnieuw de baktijd en een eindtijd in.

Let op! bij een stroomonderbreking worden de programmering van deijdklok gewist en verschijnen de cijfers '00:00' in de display. Stel de dagtijd in en programmeer opnieuw deijdklok.

De buitenkant reinigen

Reinigen de display en de ovendeur met een reinigingsmiddel voor glas en een zachte doek. Gebruik geen schurende reinigingsmiddelen of schuursponsjes.

De binnenzijde reinigen

• Verwijder de (telescopische) geleiders.
• Reinig de nog warme oven met een warme zeepoplossing en een doekje.
• Voor het reinigen van de boenzijde kan het grilleelement omlaag geklapt worden. Verwijder de beiden borgschroeven aan de voorzijde van het element en klap het elementaar beneden.

Waarschuwing

Schakel de oven uit bij het reinigen van de binnenkant. Laat de oven afkoelen voordat onderdelen verwijderd worden en schakel de stroomvoorziening uit (stekker uit het stopcontact).

Deovendeur verwijderen

Om de binnenoven beter te können reinigen kan de overdeur verwijderd worden.

• Open de ovendeur volledig en draai de pallen (N) tot het einde terug.
• Sluit de deur dan langzaam, zodate de pallen in de houder zitten. Bij ongeveer 15^ (ten aanzien van een gesloten positie van de deur) tilt u de deur enigszins op en tilt u hem uit beiden scharnierhoulders.
• Het monteren kan in omgekeerde volgorde. Plaats de deur onder een hoek van 15^ in de scharnieren aan de voorkant van het apparatusat en schuif de deur maar voren enaar beneden, zodat descharnieren in de inkepingen vallen. Controller of de inkepingen van de scharnieren goed op hunplaats zitten.
• Open de deur daarna volledig en draai de pallen wee in de beginpositie. Sluit de deur langzaam en controllerer of hij goed sluit. Als de deur Niet goed open of zich gaat, controllerer dan of de inkepingen van de scharnieren goed in de scharnierholders geplaatst+zijn.

Ovenruiten demonteren

Om de ovenruierten beter te konnen reinigen zich deze te verwijderen uit de ovendeur.

• Druk aan de bovenzijde links en rechts de pallettes in (1).
• Verwijder de bovenrand van de ovendeur.
• Verwijder de ovenruien.

Ovenverlichting verrangen

Let op!

Maak het toestel spanningsloos door de stekker uit het stopcontact te verwijderen voordat het lampje verrangen worden.

• Verwijder het lampglas door deze voorzichtig met een schroevendraaier los te klikken.
• Vervang het ovenlampje.
• Plaats het lampglas. Zorg dat deze goed in de houder klemt.

Plaats een lampje die geschikt is voor temperaturen van 300

Algemeen

Dit apparaat mag uitsluitend worden geinstalleerd door een bevoegde monteur! De elektrische aansluiting要去 voldoen aan de nationale en lokale voerschriften.

Waarschuwing!

Het apparaat dient altijd geaard te zich.

De installmentie, het onderhoud en reparations mogen uitsluitend worden uitgevoerd door monteurs die daartoe zich gemachtigd door de fabrikant,.ovat anders de garantie komt te verrallen.

Het apparaat dient elektrisch te worden geisoleerd voor installmentie, onderhoud of reparaties. Het apparaat is elektrisch geisoleerd als:

• de hoofdschakelaar van de elektrische huisinstallatie isuitgeschakeld of
• de zekering van de betreffende elektrische groep volledig is verwijderd of
• de stekker van het apparaat is verwijderd uit het stopcontact.

Defecte onderdelen moot alleen worden verrangen met originele ETNA-onderdelen. Alleen van die onderdelen garandeert ETNA dat ze voldoen aan de veiligheidsvoorschriften.

Om gevaarlijke situations door beschadiging van het elektriciteitsnoer te voorkomen, mag dit alleen worden verrangen door de fabrikant, de serviceorganisatie van de fabrikant of door een erkendvakman.

Uitpakken

Verwijder alle beschemende materialen. Controller op het typeplaatje of het apparaat geschikt is voor uw elektriciteitsnet.

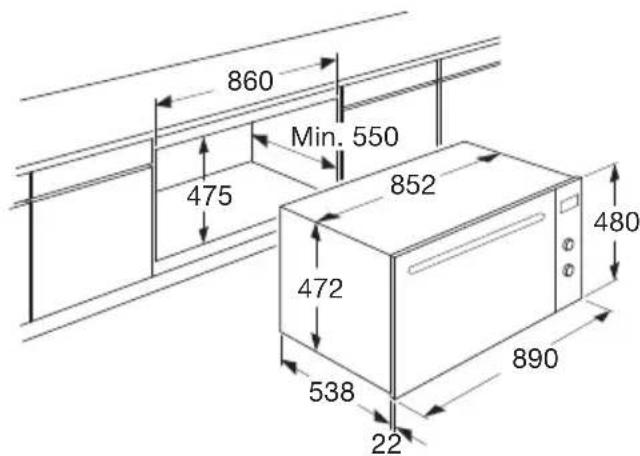

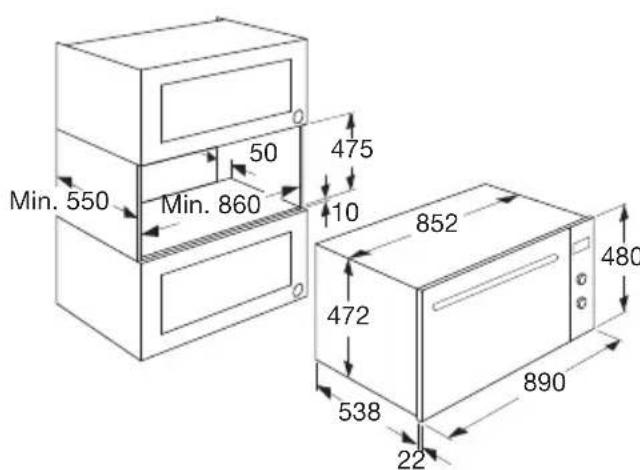

Inbouwafmetingen

Elektrische aansluiting

230-240V\~ -50/60Hz

• Stekker en stopcontact要去en algid bereikbaar zijn.
• Voorkom dat het netsnoer in contact kommt met delen van de oven die hebt+kennen worden
• Als u een vaste aansluiting wilt make, moet in de voedingskabel eenmeerpolige schakelaar met een contactafstand van 3mm worden geplaatst.
• Gebruik geen stekkerdoos of verlengsnoer om het apparaat op het elektriciteitsnet aan te sluiten. Met dergelijkke accessoires kan de veilighheid van het apparaat Niet worden gegarandeerd.

Inbouwen

1. Plaats de oven in de kast en zorg ervoor dat het netsnoer nicht bekneld raakt of in contact komt met ovendelen die warm worden.
2. Zet de oven vast met de bijbehorende schroeven aan de voorzijde van de oven. De schroefgaten bevinden zich aller de ovendeur.
3. Zorg ervoor dat de ovenwanden Niet in contactkommen met dewanden van de kast. Houd minimaal 2 mm ruimte:tussen de ovenen de kast.

Technische gegevens

Op de identificatiekaart van het apparaat staan de aansluitwaarde (W), de vereiste spanning (V) en de frequentie (Hz).

Dit apparaat voldoet aan alle betreffende EU-richtlijnen.

Afvoer van het apparatus en de verpakking

Dit product is vervaardigduit duurzame materialen. Aan het einde van zichn nuttige leven要去 het echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled. De volgende materialen zijn gebruikt:

• karton
  polyethyleenfolie (PE)
  CFC-vrij polystyreen (hard PS-schuim)

U dient deze materialen op een verantwoorde manier, volgens de voorschriften van de overheid af te voeren.

Op het product staat het pictogram van een doorgekruiste afvalcontainer om erop te wijzen dat elektrische huishoudelijkke apparaten afzonderlijk dienen te worden afgevoerd. Het apparaat mag aan het einde van zichn nuttige leven dus nicht worden verwerkt via de normale afvalstroom. Het要去 worden afgegeven bij een speciaal gemeentelijk akvaldepot of bij een verkooppunt dat dit voor u doet.

Door huishoudelijk apparaten apart in te zamelen, vermijden we de negatieve gevolgen voor het milieu en once gezondheid die het gevolg van onjuiste afvoer+kennen. De materialen waarvan het apparaat is gemaatk+kennen opnieuw worden gebruikt, wat een enorme besparing aan energia en grondstoffen betekent.

Verklaring van overeenstemming

Wij verklaren hierbij dat once producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar worden verwezen.

Votrefour

Introduction	4
Description	5

Utilisation

Het toestel-identificatieplaatje bevindt zich aan de binnenkant van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
