Technische kenmerken	Wandafzuigkap, hoge zuigkracht, geïntegreerde LED-verlichting.
Afmetingen	Breedte: 90 cm, diepte: 50 cm, hoogte: 70 cm (verstelbaar).
Luchtstroom	Tot 700 m³/u.
Snelheidsniveaus	3 vermogensniveaus.
Filter	Vetfilter van aluminium, vaatwasmachinebestendig.
Gebruik	Ideaal voor open keukens, eenvoudig te bedienen met touchbediening.
Onderhoud	Regelmatig filter reinigen, vervanging aanbevolen elke 6 maanden.
Veiligheid	Bescherming tegen oververhitting, automatische uitschakeling bij oververhitting.
Algemene informatie	2 jaar garantie, energieverbruik: klasse A.

Veelgestelde vragen - KH 67193 M AMICA

Hoe maak ik de filters van de AMICA KH 67193 M afzuigkap schoon?

Om de filters van de afzuigkap schoon te maken, verwijdert u ze voorzichtig en dompelt u ze ongeveer 30 minuten onder in warm zeepsop. Spoel ze daarna af met schoon water en laat ze volledig drogen voordat u ze terugplaatst.

De afzuigkap gaat niet aan, wat moet ik doen?

Controleer eerst of de afzuigkap correct is aangesloten op het stopcontact. Controleer ook of de zekering niet is doorgebrand. Als het probleem aanhoudt, kan het nodig zijn om een technische dienst te contacteren.

Hoe stel ik het zuigvermogen van de afzuigkap in?

De AMICA KH 67193 M afzuigkap heeft meerdere vermogensniveaus. Gebruik het bedieningspaneel om het gewenste zuigniveau te selecteren door op de bijbehorende knoppen te drukken.

Welk type lamp moet ik gebruiken voor het licht van de afzuigkap?

De AMICA KH 67193 M afzuigkap gebruikt een lamp van het type E14. Controleer de maximale aanbevolen wattage in de gebruiksaanwijzing voordat u de lamp vervangt.

Wat moet ik doen als de afzuigkap een hard geluid maakt?

Een te luid geluid kan erop wijzen dat de filters verstopt zijn of dat de afzuigkap niet goed is bevestigd. Controleer en reinig de filters en zorg ervoor dat de afzuigkap stevig is geïnstalleerd.

Is het mogelijk om de afzuigkap zonder afvoer te gebruiken?

Ja, de AMICA KH 67193 M afzuigkap kan worden gebruikt in recirculatiemodus met koolstoffilters, waardoor de lucht wordt gezuiverd zonder externe afvoer. Zorg ervoor dat u de koolstoffilters regelmatig vervangt.

Hoe installeer ik de AMICA KH 67193 M afzuigkap?

Volg de instructies in de gebruiksaanwijzing om de afzuigkap te installeren. Zorg ervoor dat u de montageafmetingen respecteert en bevestig de afzuigkap stevig aan de muur of onder keukenkasten.

Laat de afzuigkap sporen achter op het meubilair?

Om sporen te voorkomen, zorg ervoor dat de afzuigkap op de juiste afstand van de kookplaten is geïnstalleerd, meestal tussen 65 en 75 cm. Reinig ook regelmatig het oppervlak van de afzuigkap.

GEBRUIKSAANWIJZING KH 67193 M AMICA

GEBRUKSAANWIJZING - AFZUIGKAP NL 68

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

4 × 3.9 × 9.5

3n

(1) 123456

4

5

6

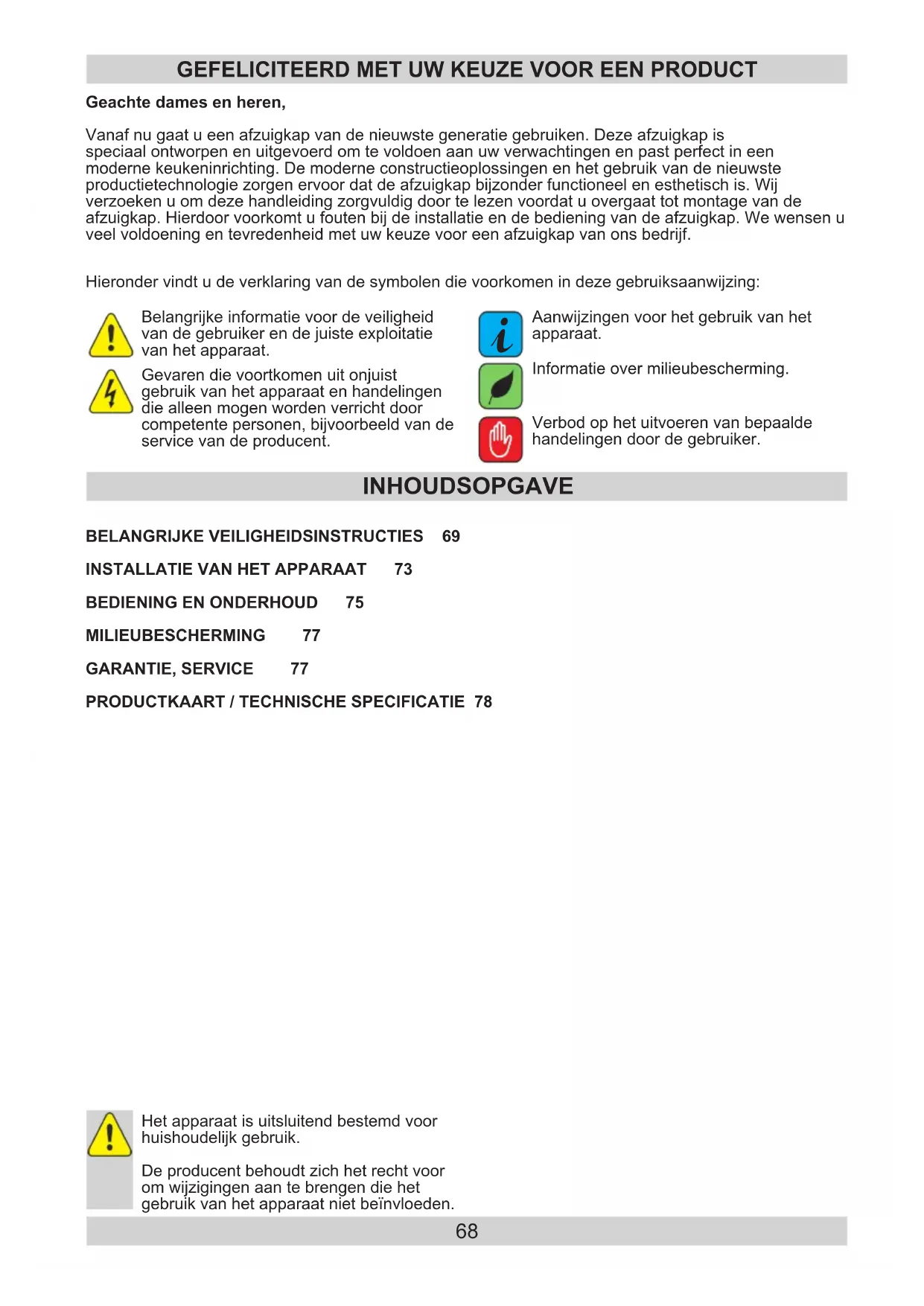

GRATULUJEMY WYBORU SPRZETU MARKI AMICA

Szanowski Państwo,

Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de{niewste generatie gebruiken. Deze afzuiigkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de niewste productietechnologie zorgen ervoor dat de afzuiigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiigkap. Hierdoor voorkomt u fouten bij de installmentie en de bediening van de afzuiigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiigkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparaat.

Gevaren die voortkommen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparatus.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKVEILIGHEIDSINSTRUCTIES 69

Het apparatus is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparatusaat Niet beinvloeden.

• De producent is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acheft nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.
• De afzuigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuigkap要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag nicht langer� dan 4 - 5m .Ook bij telescoopafzuigkappen en inbouwaf-zuigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor delucht Niet nodig. We bevelen dan wel aan om een besturing van deluchtblazer te monteren (alleen schouwkappen).
De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

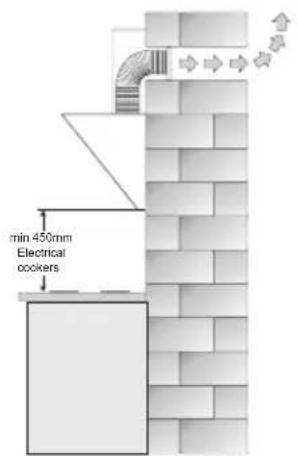

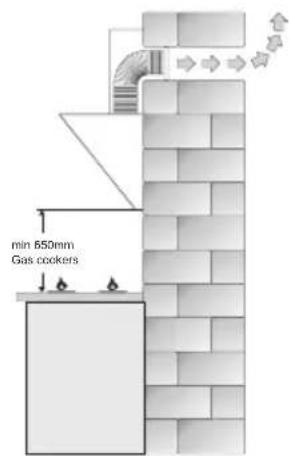

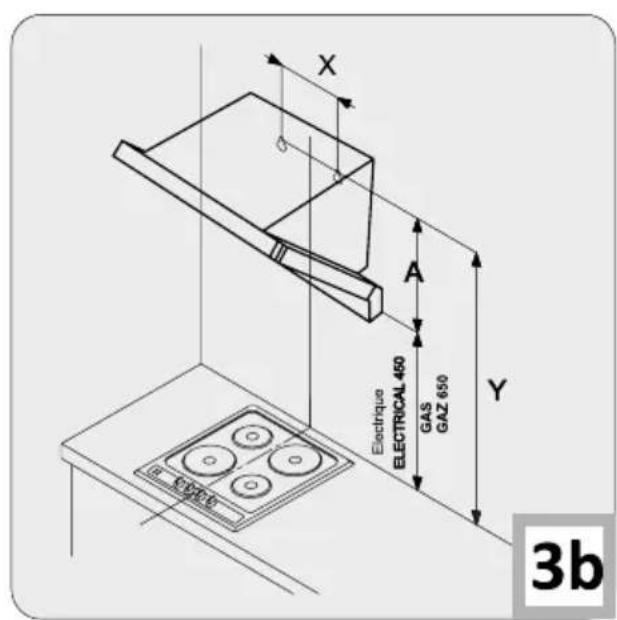

• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).

• Het is nicht toegestaan om onder de afzuigkap een vlam op vol vermogen te latent branden. Zet voor het afnemen van de pan de brander op eenkleine vlam. Controller altijd of de vlam Niet voor bij derand van de pan komt. Ditverozaakt ongewenst energieverlies en onveilige warmteconcentraties.

Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
Haal steeds de steker uit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
Maak het anti-vetfilter van de afzuigkap minimaal een keer permaand schoon, odomateen met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die nicht door elektrificitet worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewelijkijdige werkking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenঃ发展格局 een onderdruk heerst van maximaal 0,004 milli-bar (dit punt geldt nicht wanner de afzuigkap worden gebruikt voor de absorptie van geurtjes).

• De afzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhouduit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去 deze verrangen worden bij een spezialistische service.
  Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gezruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedings-kabeluitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterialiaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het Lichtnet dient u.altijd eerst te controle-ren of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montageworkzamheden NIETbekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.

Ultrusting

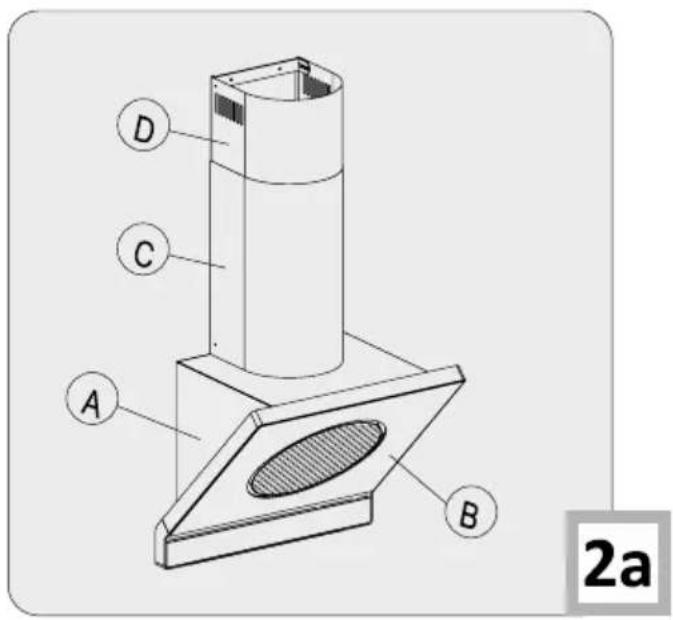

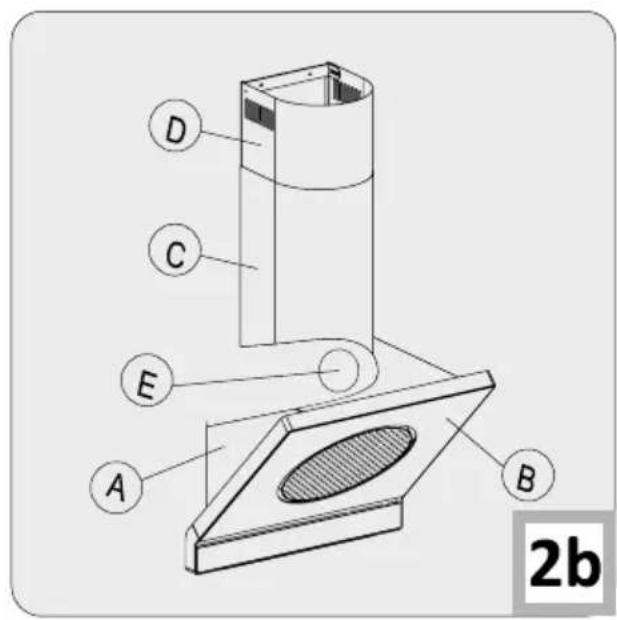

De afzuigkap is samengesteld uit de volgende onderdelen (Afb. 2)...

Montage

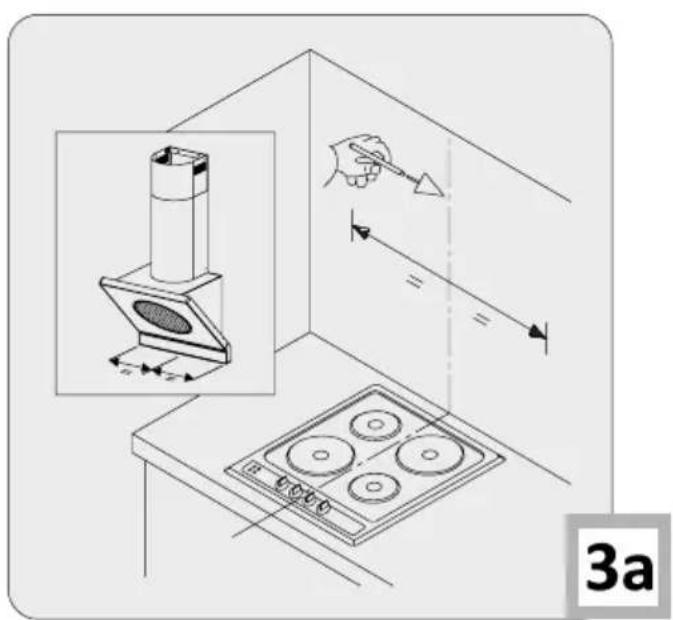

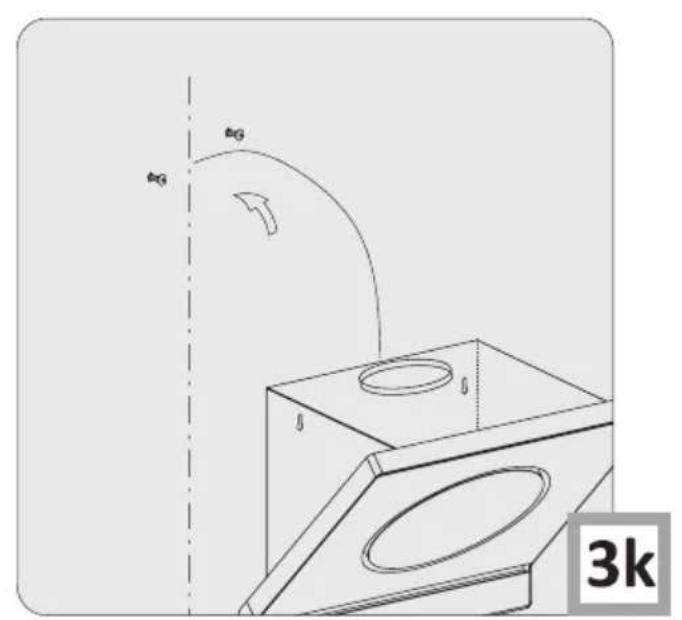

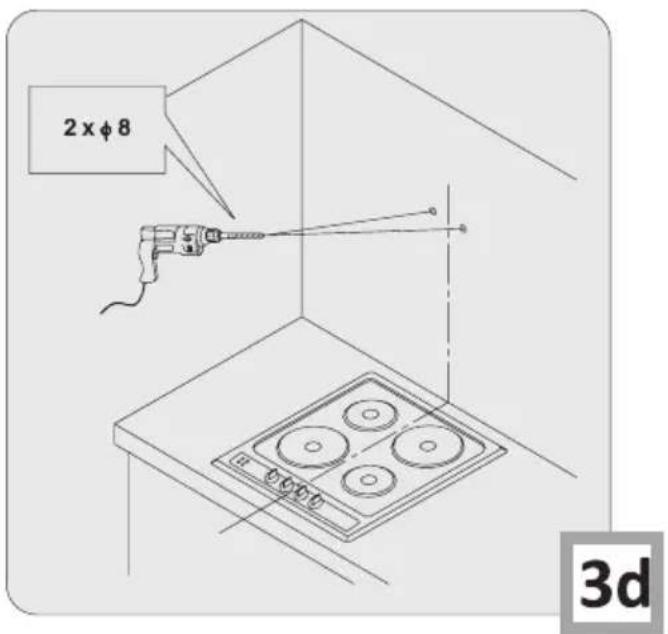

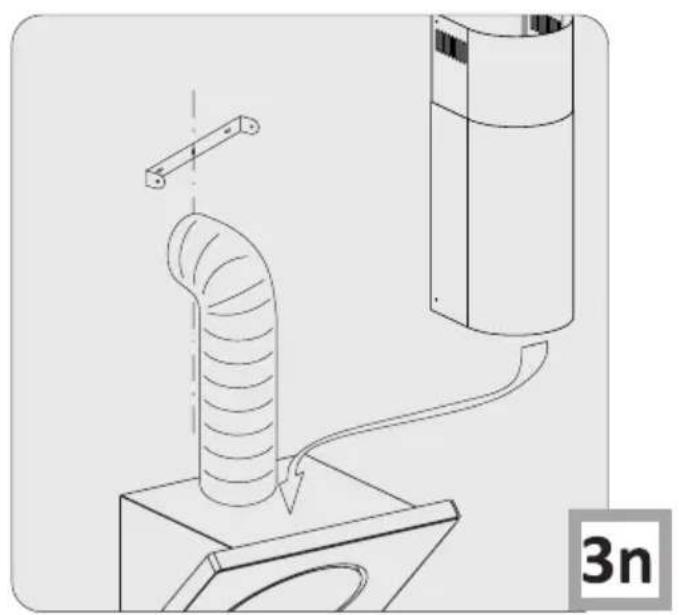

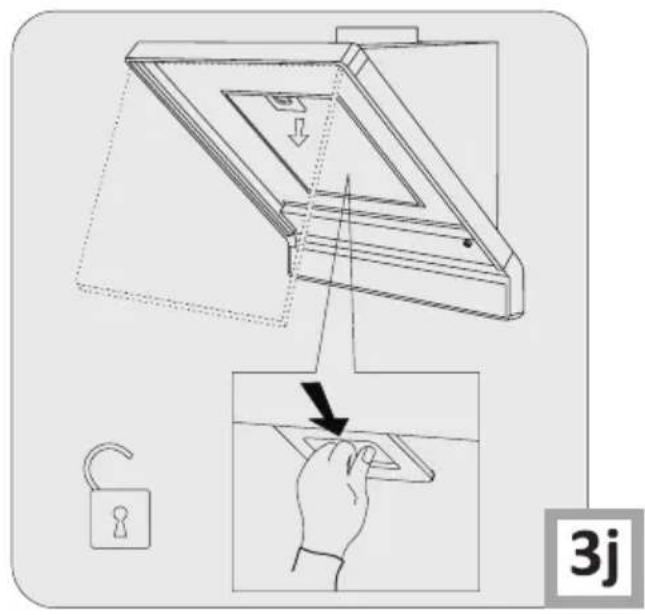

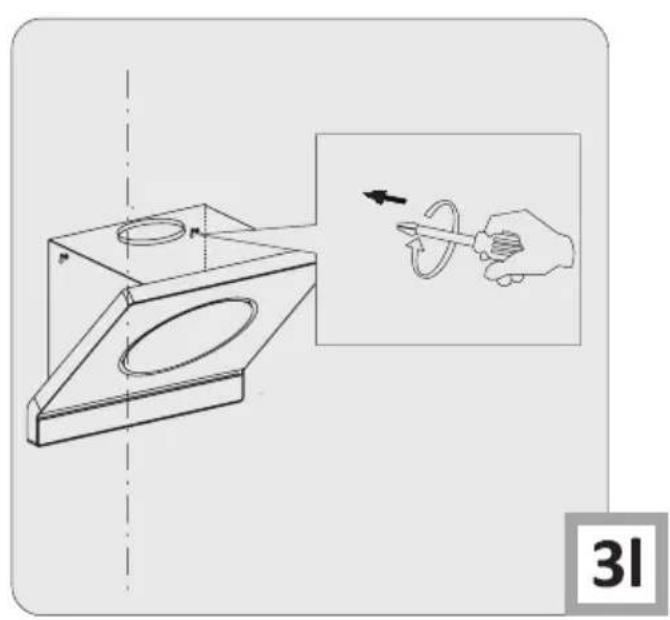

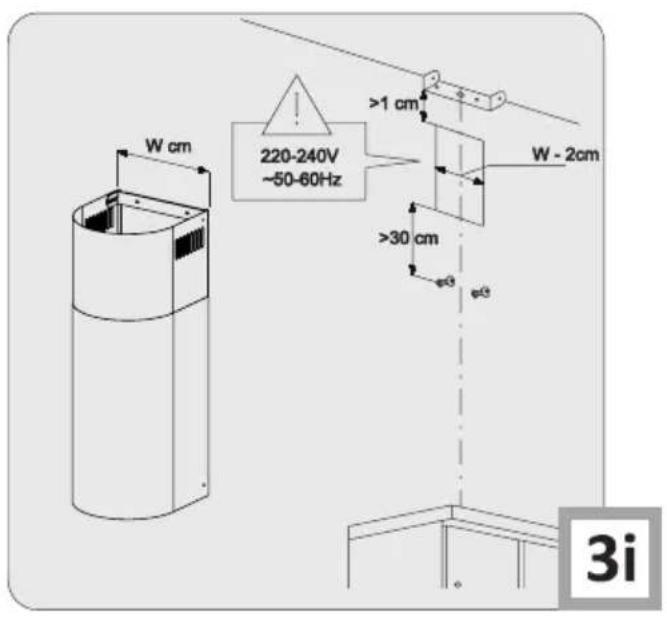

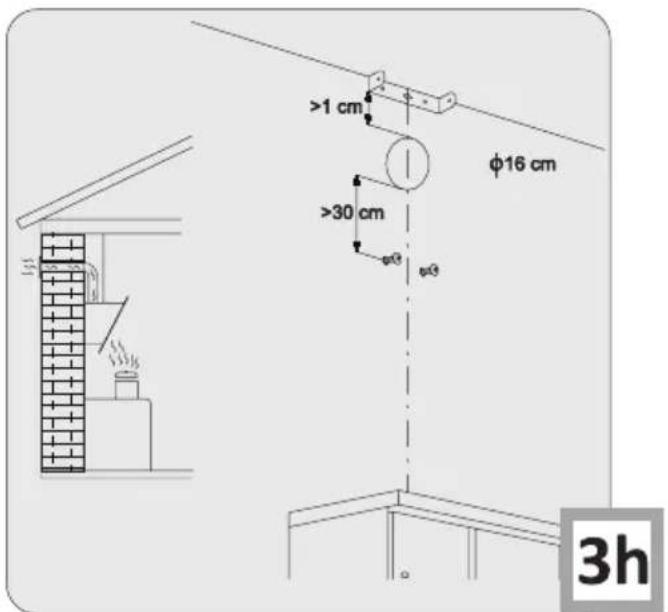

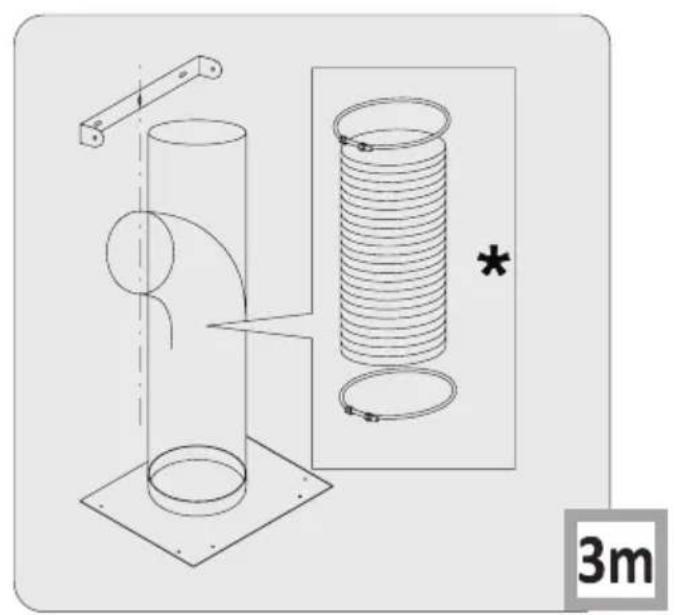

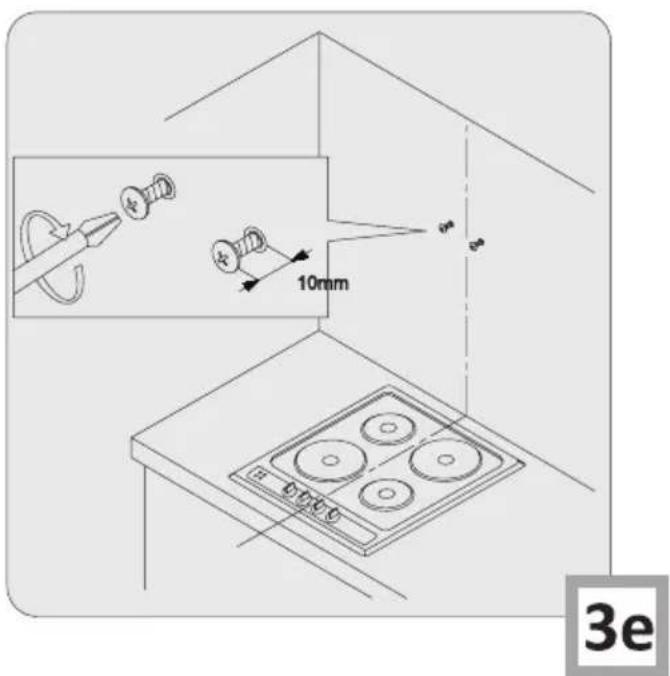

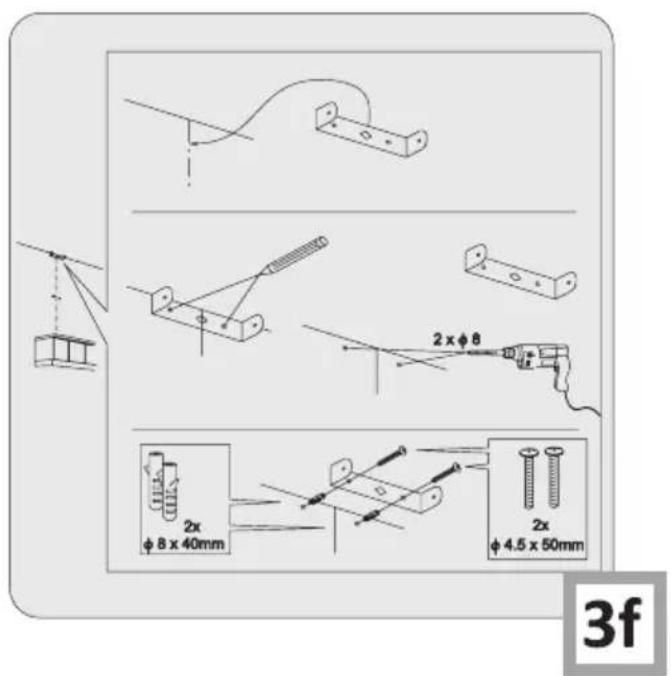

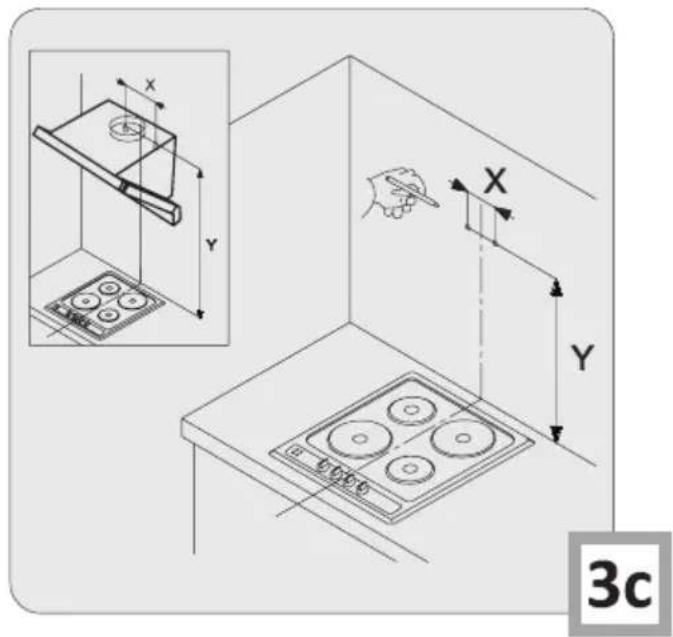

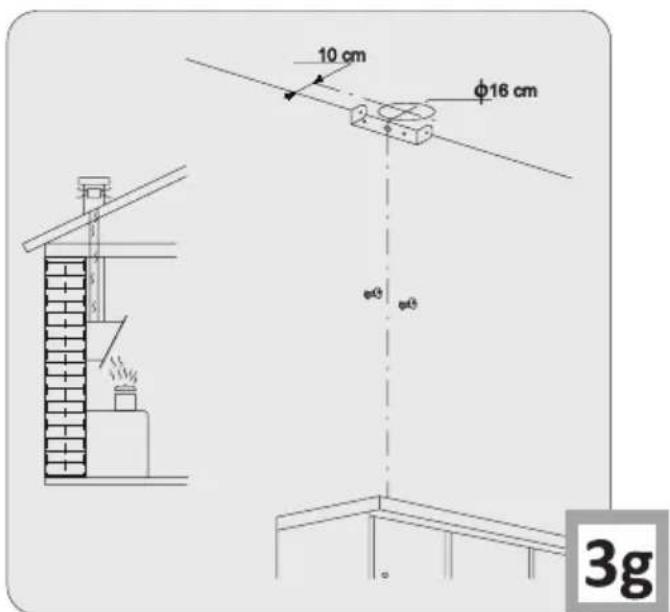

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.

Instelling van de afzuigfunctie van de afzugkap

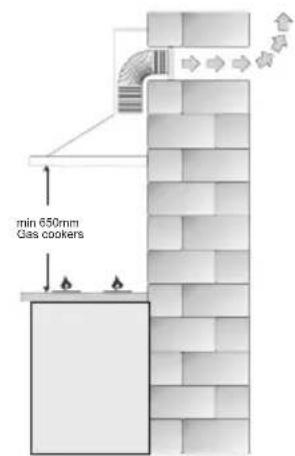

Bij gebruik van de afzuiqfunctie worden de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling moet u het eventuale koolffilter verwijderen.

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentmaterialien.

Laat de aansluiting uitvoeren door een installateur

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht waar teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afvoerkanaal bevinden.

Bij deze instelling moet u een kooffilter installereren. Ook bevelen wij de installmentie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen:tussen normala afzuigen en geurabsorptie.De gefilterde lucht keert terug in de ruimte via de openings die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzugkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv.ijdens het bakken of grillen.

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)

De velden 1, 2, 3, 4 - dieren voor het inschakelen van de afzuigkap en regeling van de ventilator-snelheid binnen het bereik van 1 tot 4, en tevens voor het programmeren van de automatische werkingsstijd van de ventilator (max. 10 min. per能力和

• Veld - Indrukken schakelt de afzuigkap uit
  Veld dient vor het aan- en uitzetten van de verlichting van de afzugkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan /uit.

Programmafunctie

Timer: het ca. 2 sec. indrukken van pictogram 1, 2, 3 of 4 (een knipperend pictogram verschijnt)veroorzaakt inschakeling van de automatische werking van de afzuigkap gedurende 10min . op de gekozen snelheid. U schakelt de timer uit met behulp van hetzelfde pictogram waarmee de automatische werking is ingeschakeld.

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkinq van de afzuigkap en verlangt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkung van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Vervanging

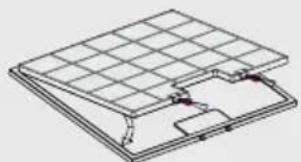

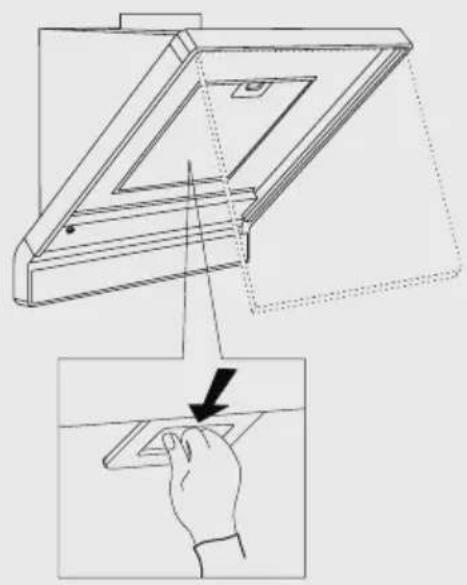

Op afbeelding 5 ziet u hoe u het antivirusfilter moet verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilter uitsluitend gebruiken wanneser de afzuiqkap Niet is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbweit geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

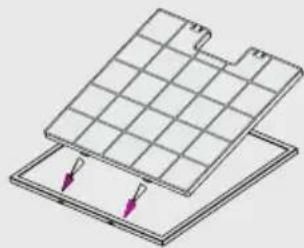

Op afbeelding 6 ziet u hoe u het koolfilter moet verwangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen worden het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verwleuring betekent Niet dat het beschadigd is of verrangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmaterial
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het material
aal dat voor de verpak

king is gekruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

Buitenverpakking van karton / folie
Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wanner u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.

Dit product is overeenkomstig met de Europese Richtlijn 2002/96/EG en

de Poolse wet op gebruekte elektrische en elektronische apparatuur gerekt met het symbool van een doorgekruiste verrijdbare afvalbak.

Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties, waaronder lokaleinzamelpunten, winkels en gemeentelijksteinstantie vormen een geschikt systeme voor deinzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijk gezondheid en de natuurlijke omgeving en voortkommen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijk apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverpflichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hier bij verklaart de producent, dat dit product voldoet aan de basiseisen uit de volgende EU-richtlijnen:

• laagspanningsrichtlijn 2006/95/EG,
• richtlijn inzake elektromagnetische comptabilititeit 2004/108/EG,
• richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is waarom voorzien van het Merk en er is een conformiteitsverklaring afgeveen door de markttoezichthoudende organen.
