Producttype	Fornuis
Afmetingen (B x D x H)	Niet gespecificeerd
Kooktype	Inductie
Aantal kookzones	3 kookzones
Totaal vermogen	Niet gespecificeerd
Oppervlakte materiaal	Keramisch glas
Extra functies	Niet gespecificeerd
Energieverbruik	Niet gespecificeerd
Onderhoud	Gemakkelijk schoon te maken met geschikte producten
Veiligheidsmaatregelen	Kinderslot, automatische uitschakeling
Garantie	Niet gespecificeerd
Aanvullende informatie	Controleer de compatibiliteit met kookgerei

Veelgestelde vragen - BIC3I GK IX3 PKM

Hoe zet ik het PKM BIC3I GK IX3 fornuis aan?

Draai de bedieningsknop van de gewenste kookzone met de klok mee tot de stand "ON".

Wat moet ik doen als het fornuis niet warm wordt?

Controleer of het fornuis correct is aangesloten op een werkend stopcontact. Zorg er ook voor dat de bedieningsknoppen op een warmte-instelling staan.

Hoe maak ik het oppervlak van het fornuis schoon?

Gebruik een zachte doek en een niet-schurend reinigingsmiddel om het oppervlak af te nemen. Vermijd ruwe sponzen die het glas of staal kunnen krassen.

Hoe stel ik de kooktemperatuur in?

Gebruik de bedieningsknoppen om de gewenste temperatuur te selecteren. De instellingen lopen meestal van 1 (minimum) tot 9 (maximum).

Het fornuis maakt een vreemd geluid, wat moet ik doen?

Als u een vreemd geluid hoort, controleer dan of de kookvaten goed geplaatst zijn en niets de koelventilatoren blokkeert. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Gaat het licht van het fornuis uit tijdens het koken?

Het licht kan uitgaan wanneer de temperatuur is bereikt. Dit is normaal. Houd het koken in de gaten en pas de temperatuur indien nodig aan.

Hoe reset ik het fornuis als het niet werkt?

Koppel het fornuis ongeveer 5 minuten los van het stroomnet en sluit het daarna weer aan. Dit kan helpen het systeem te resetten.

Welke soorten kookgerei kan ik gebruiken met het fornuis?

Gebruik kookgerei dat compatibel is met kookplaten, zoals roestvrij staal, aluminium, gietijzer of pannen die speciaal zijn ontworpen voor keramische kookplaten.

Is er een veiligheidsfunctie op het fornuis?

Ja, het PKM BIC3I GK IX3 fornuis is uitgerust met veiligheidsvoorzieningen zoals een bedieningsvergrendeling om onbedoelde instellingen te voorkomen.

GEBRUIKSAANWIJZING BIC3I GK IX3 PKM

Built-In Oven & Hob Ingebouwde oven en kookplaat

BIC3 I-GK IX3

Deutsch

English

Français

Nederlands

Scite 2

Page 27

Page 50

72

Geachte klant! Wij wilten u graag bedanken voor de aanschaf van een productuit ons uitgebreide assortment van huishoudelijkke apparatuur. Lees de volledige handleiding voordat u het apparaat voor de eerste koer gaat gebruiken. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie. Als u het apparaat overdraagt aan een derde partij, overhandig deze handleiding ook aan de ontvanger.

Index

1. Veiligheidsvoorschriften 73
   2.Installatic 77

2.1 Uitpakken en positionering 77
2.2 Installatie van de kookplaat 78
2.3 Installatie van de oven 81
2.4 Elektrische aansluiting 81
2.5 Elektrische aansluiting/kookplaat 84

3.Hoofdcomponenten. 84
4. Bediening 85

4.1 Voor het eerste gebruik 85
4.2 Bcediningspancel 85
4.3 Kookplaat 86
4.4Oven 86
4.5 Handige tips 87
4.6 Besparen van energie 88

1. Reiniging en onderhoud 88

5.1 Vervanging van dc lamp 89

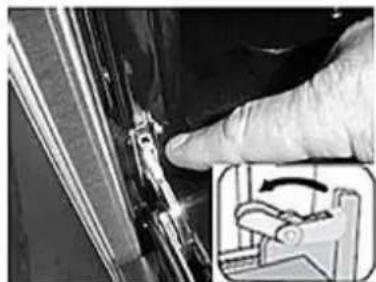

5.2 Verwijdering van de deur 90
5.3 Problemen oplossen 91

1. Technische Gegevens 91
2. Afvalbeheer 92
   8.Garantie voorwaarden 93
   9.Technische tekening. 94

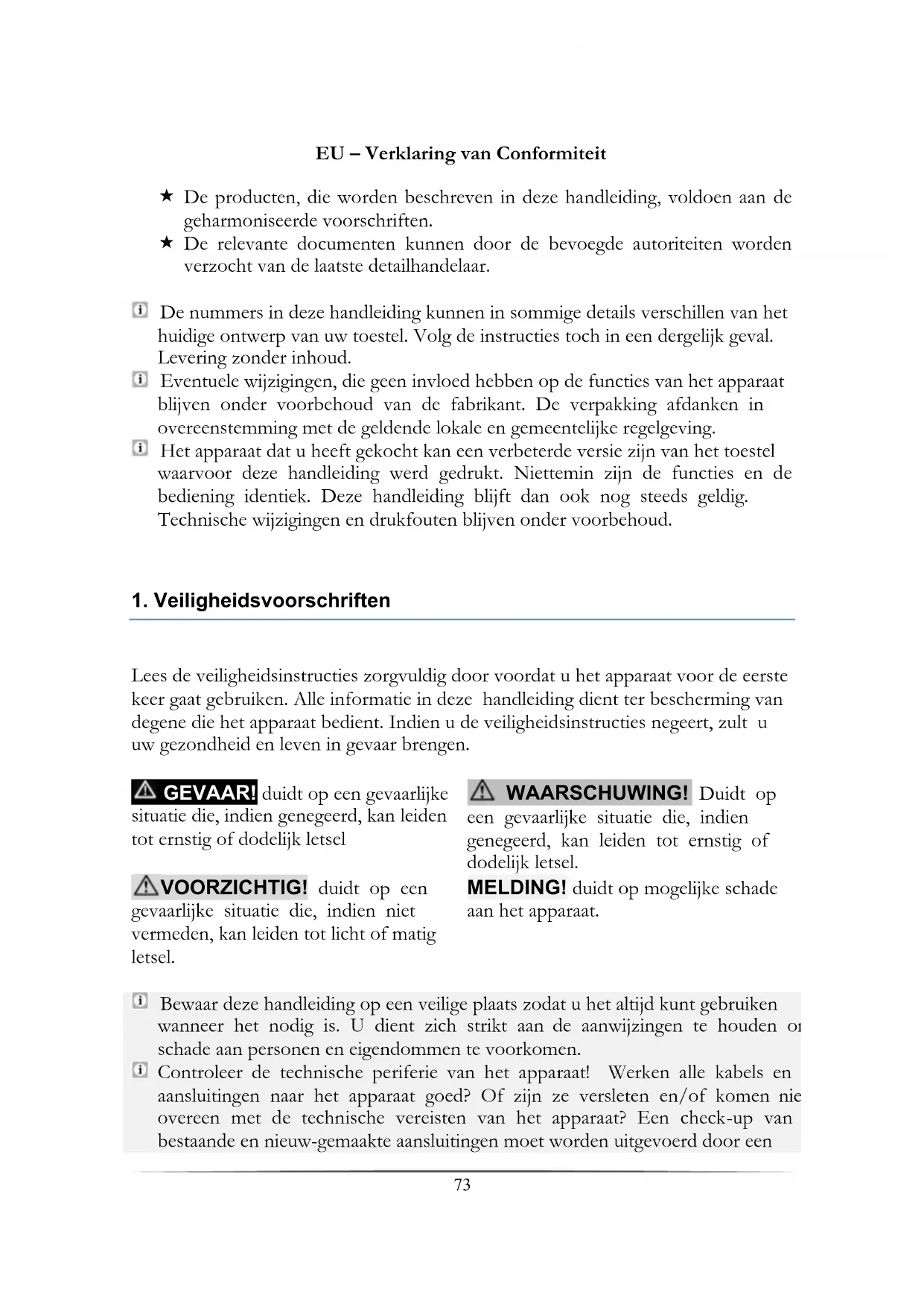

EU - Verklaring van Conformiteit

De producten, die worden beschreiben in deze handleiding, voldoen aan de geharmoniseerde voorschriften.
De relevante documenten kunnen door de bevoegde autoriteiten worden verzocht van dc LASTC detailhandclar.

i De nummers in deze handleiding kuren in sommige details verschillen van het huidige ontwerp van uw toestel. Volg de instructies noch in een dergelijk geval. Levering zonder inhoud.
Eventuele wijzigingen, die geen invloed hebben op de functies van het apparaat blijven onder voorbehoud van dc fabrikant. Dc verpakking afdanken in overeenstemming met de geldende lokale en gemeentelijkke regelgeving.
i Het apparaat dat u heeft gekocht kan een verbeterde versie zich van het toestel waarvoordeze handleiding werd gedrukt. Niettemin zich de functies en do bediening identiek. Deze handleiding blijft dan ook nog steeds geldig. Technische wijzigingen en drukfouten blijven onder voorbehoud.

1. Veiligheidsvoorschriften

Lees de veiligheidsinstrumenties zorgvuldig door voordat u het apparaat voor de eerste keer.gaat gebruiken. Alle informatatie in deze handleiding dient ter bescherming van degene die het apparaat bedient. Indien u de veiligheidsinstrumenties negcert, zult u uw gezondheid en leven in gevaar brengen.

GEVAAR! duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel

VOORZICHTIG!duidt op een gevaarlijke situatie die, indien nicht vermeden, kan leiden tot Licht of matig letsel.

WAARSCHUWING! Duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodcijk letsc!.

MELDING! duidt op möglich schade aan het apparaat.

Bewaar dcze handlciding op cen veilige plaats zodat u hct alkijd kunt gebruiken wannecr hct nodig is. U dcnt zich strikt aan de aanwijzingen te houden or schade aan personen en eigendommen te voorkomen.
i Controller de technische periferie van het apparaat! Werken alle kabels en aansluitingen maar het apparaat goed? Of zich ze versleten en/of komen nie overeen met de technische vereisten van het apparaat? Een check-up van bestaandc en新模式-gemaakte aansluitingen要去 worden uitgevoerd door een

erkende professional. Alle aansluitingen en energia geleidende onderdelen (incl. draden in een muur)要去 worden gecontroleerd door een gekwalificierde professional. Alle aanpassingen aan het elektriciteitsnet, om de installmentie van het apparaat in staat te stellen,要去 worden uitgevoerd door een gekwalificierde professional.

i Het apparatus is uitsluitend bestemd voor prive-gebruik.
i Het apparatus is alleen bedoeld voor het koken in een particulier huishouden.
i Het apparatus is alleen bedoeld voor gebruik binnenshuis.
Het apparaat is nicht bedoeld om gebruikt te worden voor commerciele doeleinden,ijdens het kamperen of in het openbaarvervoer.
i Gebruik het apparaat alleen in overeenstemming met het beoogde gebruik.
i Laat personen die nicht vertrouwd zich met deze handleiding de bediending van het apparaat Niet toe.
Dit apparaat kan door kinderen vanaf 8aar en ouder en door personen met verminderde lichamelijke, zintuiglijke en verstandelijkke vermogens of gebrek aan ervaring en kennis worden bediend, indien zich onder toezicht staan of worden geinstrueerd over het veilig gebruik van het toestel en de risico's begrijpen die betrokken zich. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruiksvriendelijk onderhoud mag nicht door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

GEVAAR!

1. Het apparaat moet op het elektriciteitsnet worden aangesloten door een vakman, die vertrouwd is met en die zich houdt aan dc lokale cisen cn dc aanvullende voorschriften van uw elektriciteitsleverancier.
2. Alle elektrische werkzaamheden要去en door een erkendvakman worden uitgevoerd. Wijzig de energievoorziening Niet. De aansluiting要去en uitgevoerd in overeenstemming met de geldende lokale en wettelijk voorschriften.
3. Sluit het apparaat Niet aan op het elektricitcitsnet als het apparaat zelf, het netsnoor of de stekker zichtaar beschadigdহn.
4. Probeer het apparaat nooit zich te repareren. Als het apparaat Niet goed werkst, neem dan contact op met de aftersales service. Alleen originele onderden mogen worden gebruikt.
5. Wanner het netsnoer beschadigd is, dient het alleen te worden verrangen doorde fabrikant, een erkende aftersales service of een gekwalificierde professional.

WAARSCHUWING!

1. Haal de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhonden.
2. Het apparaat moet.altijd worden gcaard en beschermd, in overeenstemming met

de eisen van uw lokale energieleverancier. De hoofdstroom要去ন voorzien van een veiligheidsuitschakelingapparaat.
3. Alle aanpassingen aan het elektriciteitsnet om de installmentie van het apparaat in staat te stellen,要去en worden uitgevoerd door een gekwalificeerde professional.
4. In geval van een gcbeurtenisveroorzaakt door een technische storing, trek de stekker uit het stopcontact. Meld de storing aan het servicecentrum, zodat het kan worden gerepareerd.
5. Als de kookzones gebarsten of beschadigd zijn, schakel het apparaat onmiddelijk uit en trek de stekker uit het stopcontact (zekeringkast). Risico van een elektrische schok.
6. Brçng gn wizigingen aan op uw apparaat.
7. U dient het apparaat Niet zich te repareren. Reparations uitgevoerd door onbevoegde personen können ernstige schade veroorzaken. Neem.altijd contact op met hetuchtsbijzijnde servicecentrum. Er mogen alleen originele onderdelen worden gebruikt voor reparations.
8. Onbeheerd koken met vct of olic kan gevaarlijk zichen en kan leiden tot brand. Probeer NOOIT ccn brand mct water te blussen, schakel hct apparaatECHter uit en cervolgens het vlam dekker met een deksel of een blusdeken.
9. De kamer waarin het apparaat worden geinstalleerd要去 droog en goed geventileerd zijn. Wanner het apparaat geinstalleerd is, is een gemakkelijke toegang tot alle bedieningselementen vereist.
10. De fineren kasten要去en bevestigd met een hittebestendige lijm, die in staat is een temperatuur van 100^ te weerstaan.
11. Aangrenzende meubels of behuizing en alle materialen voor de installmenten要去en een temperatuur van minimaal 85^ kennen weerstaan, boven de omgevingtemperatuur van de kamer waar het apparaat is geinstalleerd,ijdens de bediening.
12. Gebruik het apparaat Niet in ruimten of bij gebieden die brandbare stoffen zoals benzinc, gas of verf bcvatten. Dcze waarschuwing verwijst ook maar dc damp die bij deze stoffen vrijkomt.
13. Damkappen要去en worden geinstalleer volgens dc instructics van dc fabrikant.
14. Gebruik het apparaat Niet om uw kamers te verwarmen of uw was te drogen.
15. Gebruik het apparaat Niet in de buurt van gordijnen of gestoffeerde meubels. BRANDGEVAAR!
16. Bewaar geen voorwerpen in de oven. BRANDGEVAAR!
17. Huishoudelijkke apparatuur en aansluitkabels要去en de hete oven of de kookplaat Niet aanraken, doordat het isolatiematerialial meestal Niet hittebestendig is.
18. Gebruik nooit een stoomreiniger om het apparaat schoon te makeen. De stoom zal ernstige schade aan de elektrische componenten van het apparaatveroorzaken. Gevaar voor elektrische schok!

1. De toegankelijke delen van de oven worden heetijdens het gebruik, houd waarom kinderen uit de buurt van het apparaat wanner deze in gebruik is. Het aanraken van het apparaat, verwijl deze in gebruik is kan ernstige brandwonden verooorzaken.

2. Kinderen mogen nicht met het apparaat spelen. Houd toczicht op kinderen als zo in de buurt van het apparaat zich.

3. Gebruik alleen kookplaat bewakers ontworpen door de fabrikant van het kooktoestel of aangegeven door de fabrikant van het apparaat in de gebruiksaanwijzing als geschikt of kookplaat bewakers in het toestel verwerkt. Het gebruik van ongeschikte bewakers kan ongelukken veroorzaken.

VOORZICHTIG!

1. Het apparaat wordt heetijdens het gebruik. Raak de hete onderdelen in de oven Niet aan.
2. Gebruik geen agressieve, schurende en bijtende reinigingsmiddelen of scherpe voorwerpen om dc deur van dc oven tc reinigen, anders kunt u hct glas krassen en beschadigen.
3. Gebruik geen kookgerei of steun schalen direct op de bodem in de oven. Bedek de bodem in de oven nicht met aluminiumfolic.
4. De kookplaat要去 altijd schoon়n. Vuile kookzones geleiden de warmte nicht goed.
5. Bcschem dc kookplaat tcgen corrosic.
6. Schakel vervuild kookplaten uit.
7. Schakel de volledige kookplaatuit indien er schade is of storing optrccdt.
8. Laat geen pannen anschter zonder toezicht met bereide gerechten op basis van vetten en oliën, op een kookplaat die in gebruik is.; heet vet kan spontaan vlam vatten.
9. Houd de deur van de oven altijd gesloten indien je een van de oven-functies gebruikt.
10. Plaats kookgerci nied direct op dc bodem van dc oven. Maak gcbruik maken van schalen.
11. De delen aan de binnenkant van de oven worden erg heet. Raak de delen aan de binnenkant in de oven Niet aan wanner u omgaat met uw kookgerei.
12. Wees voorzichtig als u de deur opent. Kom Niet in contact met de warme delen van de oven of de stoom dieuit de oven za ontsnappen.
13. Gebruik altijd ovenhandschoencn.
14. Dit apparaat voldoet aan de geldende wetgeving van de Europese veiligheid. Wij wilnen benadrukken dat byeze conformiteit het feit Niet ontkent dat de oppervlakken van het apparaat heet wordenijdens het gebruik en warmte za behouden en uitstralen, zichs als het Niet meer in gebruik is.

MELDING

1. Als u het apparaat wilt verplaatsen, houd deze aan de basis en til het voorzichtig. Houd het apparaatrechtop.
2. Gebruik nooit de deur om het apparaat te verplaatsen, u zult de scharnieren hierdoor beschadigen.
3. Het apparaat moet vervoerd en geinstalleerd worden door ten minste twee Personen.
4. Wanner u het apparaat uitpakt, dient u kennis te nemen van de positie van elk deel van de accessoires voor het geval dat u het op een latere tijdstip moet inpakken en vervoeren.
5. Gcbruik het apparaat alleen indien alle onderdelen goed zich geinstalleelrd.
6. Sta of leun nicht op de basis, de laden, de deuren, etc. van het apparatusat.
7. De ventilatieopeningen van het toestel of de ingebouwde structuur (als het apparaat geschikt is voor inbouw)要去en volledig open, gedblokkeerd en vrij van elke vorm van vuil zich.
8. Zet geen kookgerei met een gewicht van meer dan 25kg op de kookplaat.
9. Plaats geen zichare voorwerpen op de open deur van de oven. Zet geen kookgerei met een gewicht van meer dan 15kg op de deur van de oven. Leun Niet gegen de open deur van de oven waar je de scharnieren kutn beschadigen.

2. Installatie

2.1 Uitpakken en positionering

1. Pak het apparaat zorgvuldiguit. Gooi de verpakking weg zoals beschreiben in het hoofdstuk over bchecr van afval.
2. De transport-beveiliging volledig verwijderen. Wees erg voorzichtig en gebruik geen agressieve of schurende reinigingsmiddelen om resten van de transportbeveiliging te verwijderen.
3. Controller dat het apparaat en het netsnoer nicht zichtaar beschadigd zijn.
4. Installee het apparaat Niet op een plaats waar het in contact kan komen met water of regen; anders worden de isolatic van de clcktrische installatic beschadigd.
5. Installeer het apparaat op een vlakke, droge en stevige vloer. Controller de correcte installmentatie met een waterpas.
6. De naamplaat bevindt zich aan de binnenkant of blijkant van het apparatus.

2.2 Installatie van de kookplaat

1. Maak een installment-opening met de gegeven afmetingen op onderstaande tekening).

Minimale vrie ruimte/naast opening: 50~mm

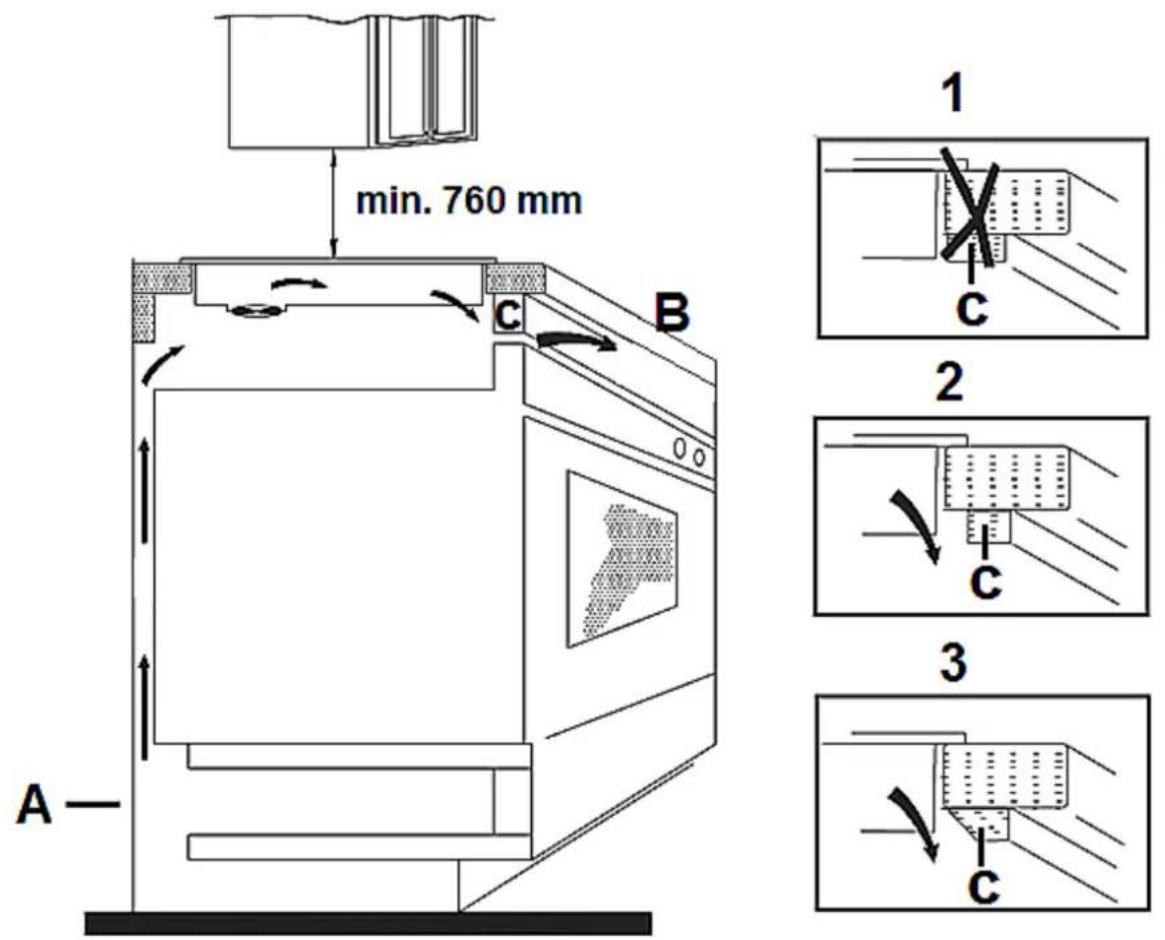

1. De kookplaat要去 goed worden geventileerd. Luchtinlaat (A) en uitlaat (B) mag nicht worden geblokkeerd. De regel (C) mag nicht de installmente opening aanraken (1). Bevestig de regel maar voren verplaatst (2) of afgeschuind (3).

A Luchtuiitlaat
B Luchtinlaat

WAARSCHUWING! Min. veiligheidsafstand:tussen kookplaat en een kast boven = 76 cm.

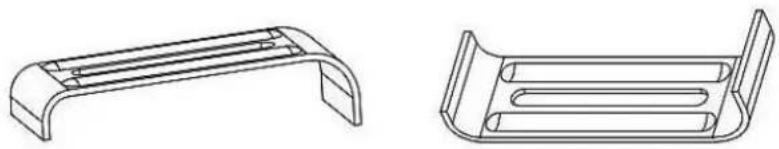

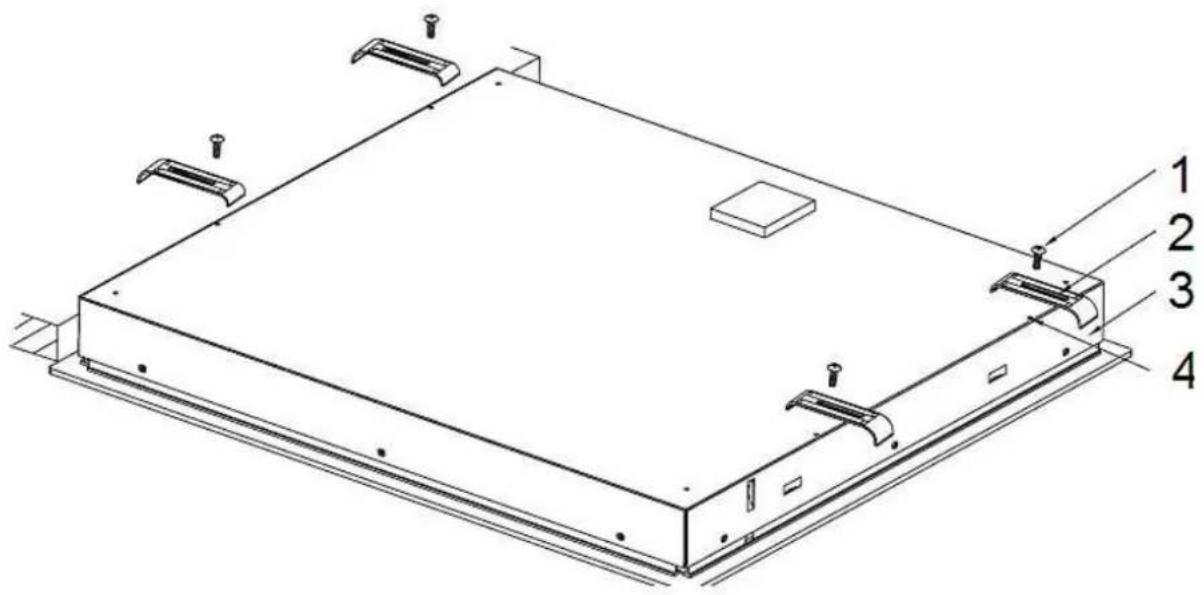

1. Het apparaat bevestigen: 4 klampen op de onderzijde

Standaard klampen:

MELDING! Altijd gebruik de standard klampen, zo möglichk.

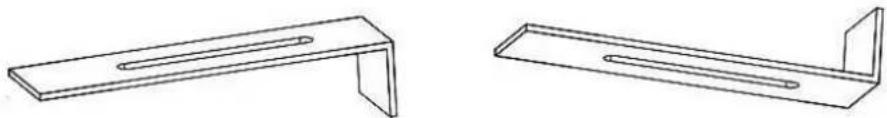

Alternativeklampen:

MELDING! Gebruik de alternatieve klampen voor het geval dat de afmetingen (dikte) dit vereisen.

1 Schroef

2 Klamp

3 Onderbouw

4 Schroefgat

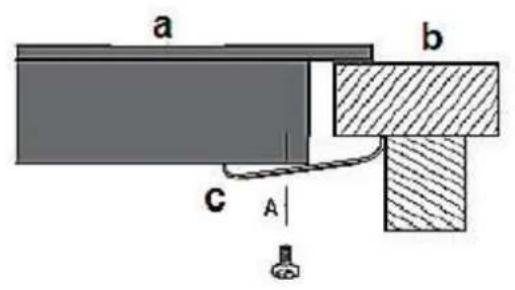

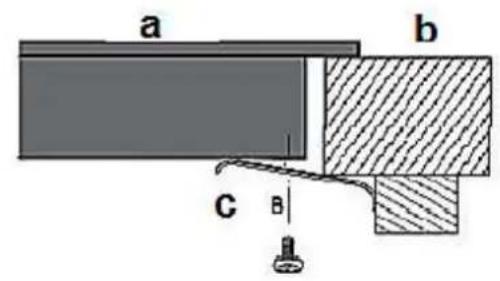

a Kookplaat
b Plaat

c Klamp

2.3 Installatie van de oven

Voor finale installmentie (afhankelijk van het model): De kabelboom (kookplaat) op het bedieningspaneel(bakoven) aansluiten.

Installatie: onder een werkblad/meubelstukken (binnen). Backoven via 2 openings bevestigen (chassis). Nota bene: de technische tekeningen (chapiter 9)! Min. veiligheidsafstand aparaat wand: 45mm

2.4 Elektrische aansluiting

GEVAAR!

Het apparaat moet op het elektriciteitsnet worden aangesloten doo een vakman, die vertrouwd is met en- zich houdt aan de lokale eisen en de aanvullende voorschriften van uw stroomleverancier.
Alle elektrische werkzaamheden要去en door een erkend vakman worden uitgevoerd. Wijzig de energievoorziening Niet. De aansluiting要去 in overeenstemming worden uitgevoerd met de geldende lokale en wettelijkke voorschriften

Instructies voor de installmenteur (gekwalificeerde professional)

De aansluitkabel moet worden vastgezet in een trekontlastingklem. De aardedraad moet worden aangesloten op de gemarkeerde klem van de terminal. De elektrische voeding van het apparaat moet worden voorzien van een moodstop met een afstand tussen de contacten van minstens 3mm die het hele apparaat uit het stopcontact verbreckt in een geval van nood. Lees de informatie op het etiket en het aansluitschema Voordat u het apparaat aansluit op het elektriciteitsnet.
Als het stopcontact Niet toegankelijk is voor de gebruiker of een vaste elektrische aansluiting van het apparaat vereist is,要去 een alpolige apparaatijdens de installment worden opgenomen. Loskoppelende apparaten zichn

schakelaars met een opening tussen de contacten van minstens 3mm . Deze omvatten LS-schakelaars, zekeringen en beschemmers (EN 60335).

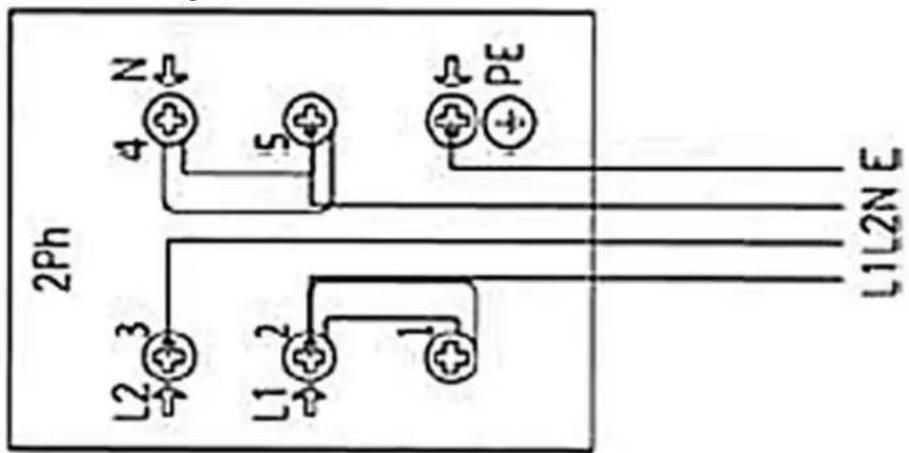

Aansluitschema

1

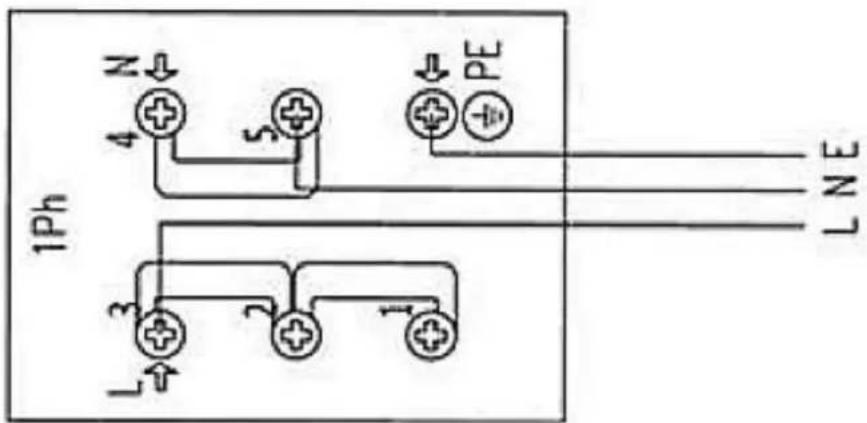

Voor 220-240 VAC geaard een-fase aansluiting, bruggen verbinden 1-2-3 terminals en 4-5 terminals

Beschermende grond om

H05VV-F 3G 6,0 mm2

2

Voor 220-240 VAC geaarde verbinding in tweefasen,bruggen verbinden 1-2 terminals en 4-5 terminals

Beschermende grond om

H05VV-F 4G 6,0 mm²

3

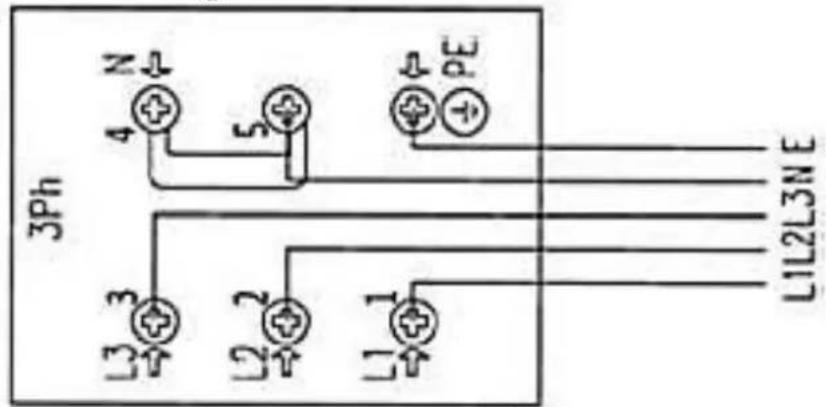

Voor 220-240 VAC geaard driefasige aansluiting, bruggen verbinden 4-5 terminals, fasn achetereenvolgens 1,2 en 3, Neutraal tot 4-5

Beschermende grond om

H05VV-F 5G 2,5 mm²

1. Controller of de technische gegevens van uw energievoorziening voldoen aan dc waarden op de naamplaat.

2. Uw huiselijk stroomkring要去itgerust zich met een automatische stroomonderbreker.

3. Probeer het apparaat zich te repareren. Reparations uitgevoerd door onbevoegde personen können ernstige schade veroorzaken. Neem.altijd contact op met het dichtst bijzijnde servicecentrum. Alleen originele onderdelen mogen worden gebruikt.

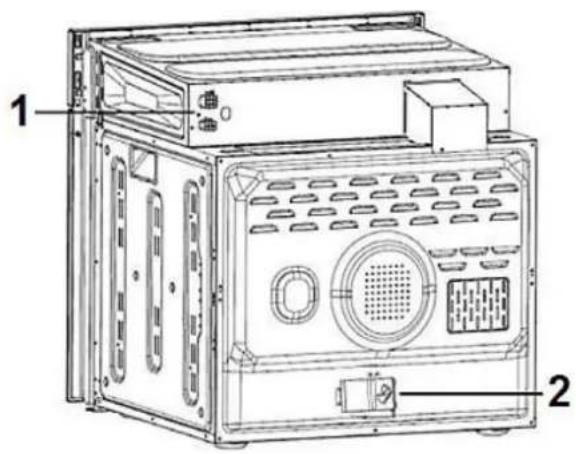

1 Aansluiting/kochplaat; aardkabel
2 Doos

2.5 Elektrische aansluiting/kookplaat

De kabelboom (kookplaat) op het bedieningspaneel(bakoven) aansluiten.

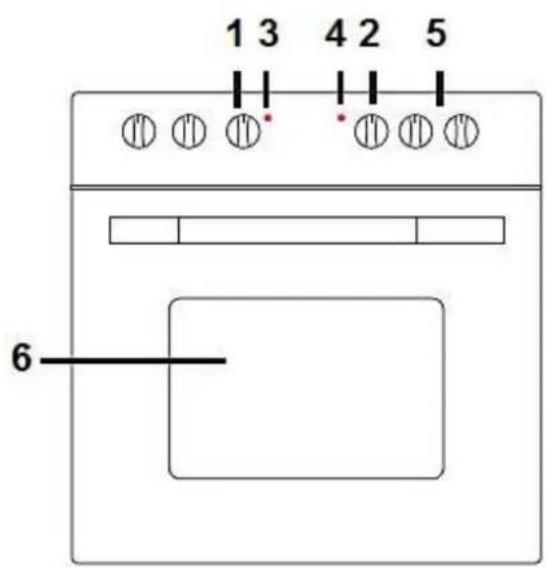

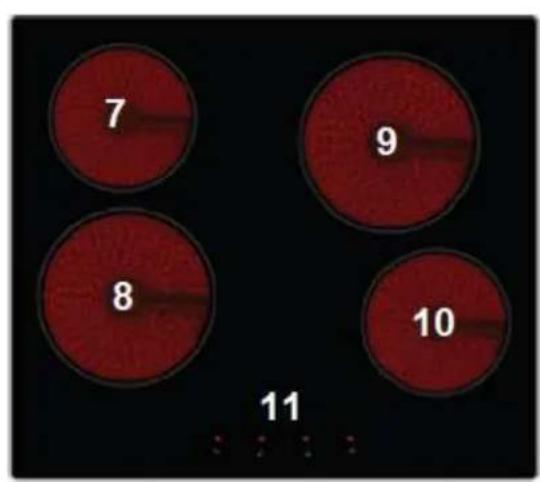

3. Hoofdcomponenten

1 Functies/backoven 7 0 165 mm
2 Temperatuur/ backoven 8 200mm
3 Indicator temperatuur* 9 200mm
4 Bedrijfsindicator kookplaat** 10 165mm
5 Afstelling kookplaat 11 Restwarmte indicator
6 Dcur

• Als het lampje uit gaat heeft de oven de temperatuur die u heeft ingesteld bereikt.
  ** Lampje aan = kookplaat in bedrijf. Lampje uit = kookplaat buiten bedrijf.

4.1 Voor het eerste gebruik

1. Verwijder al het verpakkingsmaterial.
2. Verwijder alle beschemende middelenuit de binnenkant van de oven.
3. Neem de bijgeleverde accessoires en maak deze schoon met warmwater en afwasmiddel.
4. Schakel de ventilatie van de ruimtc aan of open een raam.
5. Zet dc oven aan (250 C) gedurcnde 30 minuten. Een bcctje rook cn geur kan worden gegenereerd voor ca.. 15 minutes. Dit is normala. Het worden gegenereerd door het middel, die uw toestel gegen schade beschermt, datveroorzaakt worden door de verzending vanuit de fabriek van de fabrikant.
6. MELDING! Reinig de oven alleen met warm water en vloeijaar afwasmiddel.

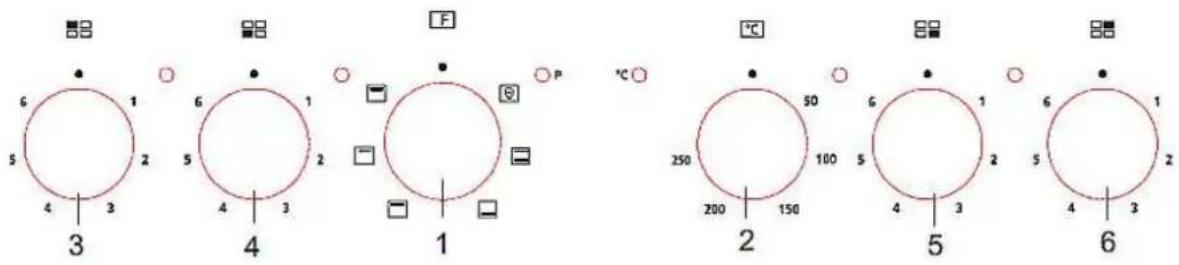

4.2 Bedieningspaneel

1 Ovenfunctie selectieknop
2 Oventemperatuu selectieknop
3 Kookplaat linksachter
4 Kookplaat linksvoor
5 Kookplaat rechtsvoor
6 Kookplaat rechtsachter

4.3 Kookplaat

Zet een pan rechtstrecks op een kookplaat. Draai de correspondende knop rechtsom of linksom om de kookplaat in te schakelen.
Draai de knop maar de O / OFF / UIT positioneren om koken te stoppen.

Kookplaat

UIT.

Laag

Hoog

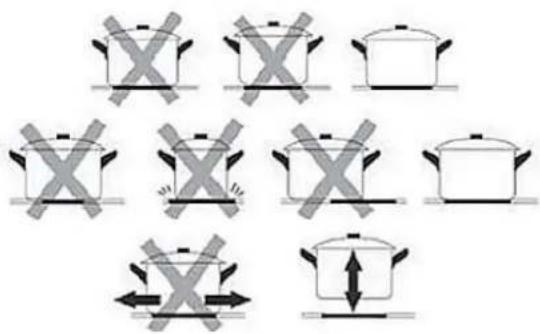

Exclusief voor potten met een platte bodem.

potten = kookplaat.

Niet schuiven; maar anheffen.

4.4 Oven

De oven kan worden opgewärmd met behulp van de onderste en bovenste verwarmingselementen. De werkung van de oven worden gecontroleerd door de ovenfunctie knop. Om een functie in te stellen dient u de knop maar de gewenste positie te draaicn.

Om een temperatuur te selecteren, gebruikt u de temperatuurregelknop om de gewenste temperatuur in te stellen. U kunt de temperatuur instellen binnen een bereik van 50 - 250^ De oven kan uitgeschakeld worden door het instellen van dcze bcide knoppen in de stand

Functies van de oven

binnenverlichting
schakelt de binnenverlichting van de oven afzonderlijk aan, bijvoorbeeld voor het reinigen van de oven.

topwarmte aan

schakelt het verwarmingselement boven aan de oven aan, b.v. voor afbakken van bovenaf.

bodemwarmte aan
schakelt het verwarmingselement onderaan de oven aan, b.v. voor afbakken vanuit dc bodem.

top en bodem warmte aan

Zorgt dat de oven conventioneel worden verwarmt.

4.5 Handige tips

Het wordt aangeraden om dc bij uw apparaat gcleverde bakplaat te gebruiken.
Het is ook möglichk om te bakken in de bakvormen en schalen elders gekocht. Voor het bakken is het better om Zwarte schalen te gebruiken die de warmte beter geleiden en de baktijd verkorten.
Vormen en bakken met lichte of glanzende oppervlakken worden nicht aanbevolen bij gebruik van de conventionele verwarming methode (top en bodem verwarming). Het gebruik van dergelijkc bakken kan resulteren in onderkoken van de onderkant van taarten.
Voordat u een taart uit de oven haalt, controller of het klaar is met behulp van een houten stok (als de taart klaar is dient het stokje schoon en droog eruit te komen na in de taart te zich geplaatst).
Bij het uitschakelen van de oven LAST daart ongeveer nog 5 minuten in de oven.
Kook vlees met een gewicht van meer dan 1kg in de oven. Kook Kleinere stukken voedsel op de kookplaat.
Gebruik alleen ovenbestendig kookgerei. Controller of de handgrepen ook ovenbestendig zich.
Wanner u vlees bakt op een grill,plaats een lekbak met eenkleine hoeveelheid water in dc oven (minimalc rck hoogtc).
Draai het vlees ten minste eenmaal.
Giet nooit koud water op het vlees.

4.6 Besparen van energie

Gcbruik de juiste pannen voor het koken. Pannen met een dikke, vlakke bodem hunnen tot 1/3 van elektrische energia besparen. Vergeet Niet om uw pan te dekken indien möglichk; anders gebruikt u vier koer zo veel energia!
Pas de groote van de pan aan het oppervlak van de verwarmingsplaat aan.
Een pan mag nooitkleiner zichnan een verwarmingsplaat.
Zorg ervoor dat de warmteplaat en het pan schoon zijn.
Vuil voorkomt warmteoverdracht. Herhaaldelijk ingebrande morsingen können vaak alleen worden verwijderd door producten die het milieu zullen schaden.
Verwijder het deksel van het pan Niet te vaak (een gecontroleerde pot-inhoud za nooit koken!).
Open de ovendeur nicht onnodig vaak.
Schakel de oven uit opijd en maak gebruik van de restwarmte.
Voor lange kooktijden, schakel de verwarmingzones 5 tot 10 minutes voordat u met koken eindigt. Dit bespaart tot 20% energia.
Gebruik de oven alleenijdens het koken van grotere gerechten.
Vlees tot 1kg kan economischer worden gekoekt in een pan op de kookplaat.
Maak gcbruik van de restwarmtc van dc oven.
Indien de kooktijd longer duurt dan 40 minutes schakelt u de oven 10 Minutes ervooruit.
Zorg ervoor dat de ovendeur goed gesloten is.
Warmte kan ontsnappen door het morsen op de deurrubbers. Maak eventuele morsingen onmiddelijk schoon.
Installeer de kookplaat nicht in de buurt van de koelkast/vriezer. Anders zal het energieverbruik onnodig stijgen.

5. Reiniging en onderhoud

WAARSCHUWING!

Schakel het apparaat uit en LAST het afkoelen voordat u het schoonmaakt.

Haal de stekker uit het stopcontact voordat u onderhoud gaat plegen.

Vitrokeramiek

Reinig de kookplaat na gebruik.
Reinig de vitrokeramiek met een commercieel verkrijgbaar detergens voor vitrokeramiek.
Verwijder resten op de vitrokramick met een zachte dock.
De vitrokeramiekniet wassen of schrobben.

Wasmiddel

Gebruik geen schuurmiddelen! Gebruik geen organische reinigingsmiddelen!4
Gebruik geen etherische oliën!
Gebruik nooit oplosmiddelen.

Oven

Maak de oven schoon na gebruik.

Schakel het interne lampje aan tijdens het schoonmaken.
Maak de binnenkant schoon met lauw water en een beetje vlocijaar afwasmiddel. Gebruik een spons of een zachte doek. Gebruik nooit schurende of agressieve reinigingsmiddelen.
Droog na het reinigen.
Maak de buitenkant van de oven schoon met warm water en afwasmiddel. Gebruik een spons of een zachte doek. Gebruik nooit schurende of agressieve reinigingsmiddelen.
Als je een speciale ovenwasmiddel gebruikt, controlleren dan of het wasmiddel geschikt is voor uw apparaat (instructies op de verpakking van het wasmiddel).
Eventuale schade die worden veroorzaakt aan het apparaat door een reinigingsproduct za nicht kostenloos worden gerepareerd, zichs Niet als de garantieperiode van het apparaat nog steeds geldig is.

Gebruik nooit een stoomreiniger.

Ovendeur

Reinig de deur heel voorzichtig. Gebruik geen schurende reinigingsmiddelen; anders kun je het glas beschadigen of breken. Gebruik vloeijaar afwasmiddel en warm water.

5.1 Vervanging van de lamp

1. WAARSCHUWING! Haal de stekker uit het stopcontact.
2. Schroef de gloeilamp uit de fitting, verwang de gloeilamp. Kies een hoog temperatuurbol (300^) met dc volgcnde parameters:
   Voltage 230-240VAC.
   Vermogen 25W
3. Gebruik geen ander type lamp.

   Volgens de EU-verordening nr 244/2009 is het apparaat geclassifiedeerd als een huishoudelijk apparaat in overeenstemming met de eisen inzake ecologisch ontwerp voor Niet-gerichte lampen voor huishoudelijk gebruik. Dit betekent dat de lampen, die worden gebruikt in huishoudelijk apparaten, Niet gebruikt moot worden om de huizen te verlichten.

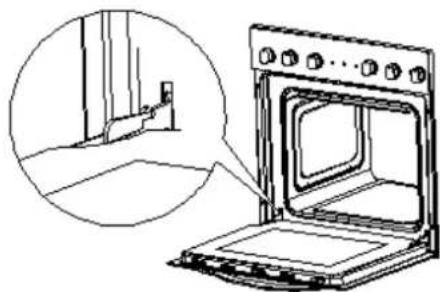

5.2 Verwijdering van de deur

1. Open de deur (horizontal oppervlak).

1. Open de hendel (scharnieren).

1. Open de deur (60^ hock). Til de deur en trek deze waar uwrichting.
2. Om hem weer terug te zieten ga te werk in omgekeerde volgorde.
3. Pas op! verwondingsgevaar!

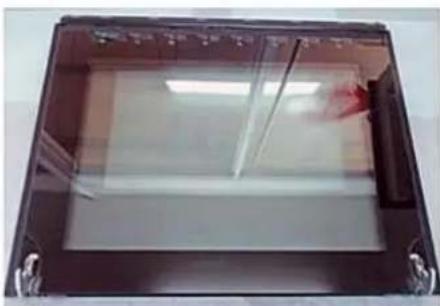

Verwijdering van het inwendige glas

1. Blokkeermechanismc losschroven en losmaken.

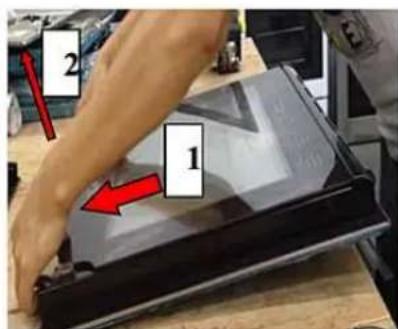

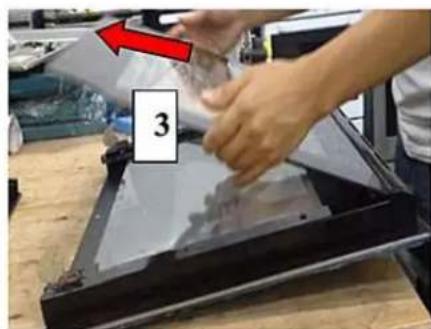

1. Glas in de richting van dc pij schuiven (1). Glas verwijderen (2/3). Voorzichtig opslaan!

1. Reinig de glas heel voorzichtig. Gebruik geen schurende reinigingsmiddelen.
2. Glas installeren en blokkeren.
3. Blokkeermechanisme installeren.

5.3 Problemen oplossen

Periodieke controls:

1. Voer periodieke inspecties uit van de bedieningselementen en kookeenheden van het fornuis. Nadat dc garantieperiode is verstreken moet u cen technische keuring van het fornuis uit latenten voeren bij een service center tenminste om de tweeJAar.
2. Alle storingen要去en onmiddelijk worden gerepareerd.

Noodmaatregelen:

1. Schakel het hele apparaatuit.
2. Haal de stekker uit het stopcontact (zekeringkast van uw huishouden voeding).
3. Neem contact op met uw aftersales service.
4. Controller onderstaande schema voordat u contact opneem met uw aftersales service.

STORING

MOGELIJKE OORZAKEN

ACTIES

Het apparaat werkt helemaal nicht.

Het apparaat wordt nicht gevoed met encrige.

Controller de betreffende zekering in de meterkast van uw huishouden.

Binnenverlichting werkt nicht.

De lichtbron zit los of is beschadigd.

Draai of verrang de lichtbron.

Type	Ingebouwde oven en kookplaat
Materialiaal kookplaat	Vitrokeramiek
Ø kookplaten	2*200 mm, 2*165 mm
Restwarmte indicator	✓
Oven incl. 3 functies	Top warmte; bodem warmte; top / bottom warmte
Deur/laagen	Zwart glas/2
Koeling van behuizing	✓
Krukken/knuppen	aluminium
Energicklassc	A
Geluidsemissies	< 58 dB(A)
Max. vermogen	9.00 kW
Elektrische vermogen/frequentie	220-240VAC/50Hz
Energieverbruik bij conventioneel	0.89 kW/h
gebruik
Net oven volume	70.00 liter
Kabellenge/cm	-
Installatie afm. oven H*B*D	59.50*59.50*57.50 cm
Gewicht oven nctto/bruto	29.60 kg/33.40 kg
Installatie afm. kookplaat H*B*D	5.50*56.00*49.00 cm
Gewicht kookplaat netto/bruto	9.50 Kg/11.50 Kg

7. Afvalbeheer

1. Tijdens het uitpakken,要去 het verpakkingsmateriaal (plastic zakken, stukken piepschuim, etc.)uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!
2. Oude en ongebruekte apparaten要去en gestuurd worden voor verwijdering maar de verantwoordelijkere recyclingbedrijf. Nooit blootgeven aan openvaar.
3. Voordat u een oud apparaat afdankt,DICNT u dcze buiten werking te stellen. Haal de Stekker uit het stopcontact en snij de helc netsnocr door. Gooi hct netsnoor en de stekker onmiddelijk weg.Verwijder de deur volledig, zodat kinderen nicht in staat zich om in het apparaat te kruipenaar dit hun leven in gevaar kan brengen!
4. Alle papier en karton dient afgedankt te worden in de bijbehorende containers.
5. Alle kunststof dient afgedankt te worden in de bijbehorende containers.
6. Indien geschikte containers nicht verkrijgbaar zich in uw woonwijk, voerDEXe materialen af op een geschikte gemeentelijk inzamelpunt voor afval-recycling.
7. Ontvangeerinformatic bijuwverkoperofuwgemeente.

Materialen met dit symbolijkn recyclebaar.

Neem dan contact op met uwplaatselijke autoritieren ommeer informatie te ontvangen.

voor grote elektrische apparaten; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dit apparaat is voorzien van een 24-maanden garantic voor de consument, vanaf de oorspronkelijke datum van aankoop, verwijzend maarhaar fouloze materiaal-componenten en de fouloze fabricage. De consument is geaccrediteerd met zowel de garantie die door de fabrikant worden gegeven als de garantie van de leverancier. Deze zich Niet beperkt tot de garantie van de fabrikant. Elke aanspraak op garantie要去 onmiddelijk na de detectie en binnen 24 maanden na de levering worden gemaaakt. De garantie geeft geen enkelrecht om zich terug te trekken uit de koopovereenkomst of voor een prijsverlaging. Vervangen onderdelen of verrangen apparaten gelden als ons eigendom.

De aanssprak op garantie geldt nicht voor:

1. fragiele onderdelen zoals plastic, glas of gloeilampen;
2. krige wijzigingen van de PKM-producten met betrekking tot hun toegestane conditie indien ze de gebruikswaarde van het product Niet beinvloeden;
3. schade als gevolg van het hanteringsfouten of verkeerde bediening;
4. schade als gevolg van agressive milieuomstandigheden, chemicalien, schoonmaakmiddelen;
5. schadeveroorzaakt door Niet-professionele installment en transport;
6. schadeveroorzaakt door Niet-normale huishoudelijk gebruik;
7. schade die buiten het toestel isveroorzaakt door een PKM-product, tenzij er een verplichting worden opgelegd door wettelijk bepalingen.

De geldigheid van de garantie zal worden beeindigd, indien:

1. de voorschriften van de installmente en de bediening van het apparaat nicht worden nageleefd.
2. het apparaat wordt gerepareerd door een Niet-professional.
3. het toestel beschadigd is door de leverancier, de installmenter of een derde partij.
4. de installmente of de start-up op ongepaste wijze worden UITgevoerd.
5. het onderhoud onvoldoende is of onjuist uitgevoerd is.
6. het apparaat Niet gebruikt worden voor het beoogde doel.
7. het toestel beschadigd is door overmacht of naturuarrampen, met inbegrip van, maar nicht beperkt tot brand of explosions.

De aanssprak op garantie verlengt de garantietermijn Niet, noch begint een neue garantietermijn hierdoor. Het geografische toepassingsgebied van de garantie worden beperkt met betrekking tot toestellen die worden gekocht en gebruikt worden in Duitsland, Oostenrijk, Belgie, Luxemburg en Nederland.

Aftersales service informatatie op de folder in deze handleiding.

Onder voorbehoud van wijzigingen

Stand 19.02.2016

Updated 02/19/2016

Bijgewerkt 02/19/2016

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
