GEBRUIKSAANWIJZING BIC3 IKPIX22 PKM

Geachte klant! Wij willen u graag bedanken voor de aanschaf van een product uit ons uitgebreide assortiment van huishoudelijke apparatuur. Lees de volledige handleiding voordat u het apparaat voor de eerste keer gaat gebruiken. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie. Als u het apparaat overdraagt aan een derde partij, overhandig deze handleiding ook aan de ontvanger. Index 1. Veiligheidsvoorschriften .............................................................................................. 66 2. Installatie ....................................................................................................................... 70

5.3 Verwijdering van het glaspaneel ........................................................................... 82

EU – Verklaring van Conformiteit De producten, die worden beschreven in deze handleiding, voldoen aan de geharmoniseerde voorschriften. De relevante documenten kunnen door de bevoegde autoriteiten worden verzocht van de laatste detailhandelaar. De nummers in deze handleiding kunnen in sommige details verschillen van het huidige ontwerp van uw toestel. Volg de instructies toch in een dergelijk geval. Levering zonder inhoud. Eventuele wijzigingen, die geen invloed hebben op de functies van het apparaat blijven onder voorbehoud van de fabrikant. De verpakking afdanken in overeenstemming met de geldende lokale en gemeentelijke regelgeving. Het apparaat dat u heeft gekocht kan een verbeterde versie zijn van het toestel waarvoor deze handleiding werd gedrukt. Niettemin zijn de functies en de bediening identiek. Deze handleiding blijft dan ook nog steeds geldig. Technische wijzigingen en drukfouten blijven onder voorbehoud.

1. Veiligheidsvoorschriften

Lees de veiligheidsinstructies zorgvuldig door voordat u het apparaat voor de eerste keer gaat gebruiken. Alle informatie in deze handleiding dient ter bescherming van degene die het apparaat bedient. Indien u de veiligheidsinstructies negeert, zult u uw gezondheid en leven in gevaar brengen. GEVAAR! duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel WAARSCHUWING! Duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel. VOORZICHTIG! duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel. MELDING! duidt op mogelijke schade aan het apparaat. Bewaar deze handleiding op een veilige plaats zodat u het altijd kunt gebruiken wanneer het nodig is. U dient zich strikt aan de aanwijzingen te houden om schade aan personen en eigendommen te voorkomen. Controleer de technische periferie van het apparaat! Werken alle kabels en67 aansluitingen naar het apparaat goed? Of zijn ze versleten en/of komen niet overeen met de technische vereisten van het apparaat? Een check-up van bestaande en nieuw-gemaakte aansluitingen moet worden uitgevoerd door een erkende professional. Alle aansluitingen en energie geleidende onderdelen (incl. draden in een muur) moet worden gecontroleerd door een gekwalificeerde professional. Alle aanpassingen aan het elektriciteitsnet, om de installatie van het apparaat in staat te stellen, moet worden uitgevoerd door een gekwalificeerde professional. Het apparaat is uitsluitend bestemd voor prive-gebruik. Het apparaat is alleen bedoeld voor het koken in een particulier huishouden. Het apparaat is alleen bedoeld voor gebruik binnenshuis. Het apparaat is niet bedoeld om gebruikt te worden voor commerciële doeleinden, tijdens het kamperen of in het openbaarvervoer. Gebruik het apparaat alleen in overeenstemming met het beoogde gebruik. Laat personen die niet vertrouwd zijn met deze handleiding de bediending van het apparaat niet toe. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke en verstandelijke vermogens of gebrek aan ervaring en kennis worden bediend, indien zij onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het toestel en de risico’s begrijpen die betrokken zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiksvriendelijk onderhoud mag niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

1. Het apparaat moet op het elektriciteitsnet worden aangesloten door een

vakman, die vertrouwd is met en die zich houdt aan de lokale eisen en de aanvullende voorschriften van uw elektriciteitsleverancier.

2. Alle elektrische werkzaamheden moeten door een erkend vakman worden

uitgevoerd. Wijzig de energievoorziening niet. De aansluiting moet worden uitgevoerd in overeenstemming met de geldende lokale en wettelijke voorschriften.

3. Sluit het apparaat niet aan op het elektriciteitsnet als het apparaat zelf, het

netsnoer of de stekker zichtbaar beschadigd zijn.

4. Probeer het apparaat nooit zelf te repareren. Als het apparaat niet goed werkt,

neem dan contact op met de aftersales service. Alleen originele onderdelen mogen worden gebruikt.

5. Wanneer het netsnoer beschadigd is, dient het alleen te worden vervangen door

de fabrikant, een erkende aftersales service of een gekwalificeerde professional. WAARSCHUWING!68

1. Haal de stekker uit het stopcontact voordat u het apparaat gaat reinigen of

2. Het apparaat moet altijd worden geaard en beschermd, in overeenstemming met

de eisen van uw lokale energieleverancier. De hoofdstroom moet zijn voorzien van een veiligheidsuitschakelingapparaat.

3. Alle aanpassingen aan het elektriciteitsnet om de installatie van het apparaat in

staat te stellen, moeten worden uitgevoerd door een gekwalificeerde professional.

4. In geval van een gebeurtenis veroorzaakt door een technische storing, trek de

stekker uit het stopcontact. Meld de storing aan het servicecentrum, zodat het kan worden gerepareerd.

5. Als de kookzones gebarsten of beschadigd zijn, schakel het apparaat

onmiddellijk uit en trek de stekker uit het stopcontact (zekeringkast). Risico van een elektrische schok.

6. Breng geen wijzigingen aan op uw apparaat.

7. U dient het apparaat niet zelf te repareren. Reparaties uitgevoerd door

onbevoegde personen kunnen ernstige schade veroorzaken. Neem altijd contact op met het dichtstbijzijnde servicecentrum. Er mogen alleen originele onderdelen worden gebruikt voor reparaties.

8. Onbeheerd koken met vet of olie kan gevaarlijk zijn en kan leiden tot brand.

Probeer NOOIT een brand met water te blussen, schakel het apparaat echter uit en vervolgens het vlam dekken met een deksel of een blusdeken.

9. De kamer waarin het apparaat wordt geïnstalleerd moet droog en goed

geventileerd zijn. Wanneer het apparaat geïnstalleerd is, is een gemakkelijke toegang tot alle bedieningselementen vereist.

10. De fineren kasten moet worden bevestigd met een hittebestendige lijm, die in

staat is een temperatuur van 1000C te weerstaan.

11. Aangrenzende meubels of behuizing en alle materialen voor de installatie

moeten een temperatuur van minimaal 850C kunnen weerstaan, boven de omgevingstemperatuur van de kamer waarin het apparaat is geïnstalleerd, tijdens de bediening.

12. Gebruik het apparaat niet in ruimten of bij gebieden die brandbare stoffen

zoals benzine, gas of verf bevatten. Deze waarschuwing verwijst ook naar de damp die bij deze stoffen vrijkomt.

13. Damkappen moeten worden geïnstalleerd volgens de instructies van de

14. Gebruik het apparaat niet om uw kamers te verwarmen of uw was te drogen.

15. Gebruik het apparaat niet in de buurt van gordijnen of gestoffeerde meubels.

16. Bewaar geen voorwerpen in de oven. BRANDGEVAAR!

17. Huishoudelijke apparatuur en aansluitkabels moeten de hete oven of de

kookplaat niet aanraken, doordat het isolatiemateriaal meestal niet hittebestendig is.69

18. Gebruik nooit een stoomreiniger om het apparaat schoon te maken. De stoom

zal ernstige schade aan de elektrische componenten van het apparaat veroorzaken. Gevaar voor elektrische schok!

19. De toegankelijke delen van de oven worden heet tijdens het gebruik, houd

daarom kinderen uit de buurt van het apparaat wanneer deze in gebruik is. Het aanraken van het apparaat, terwijl deze in gebruik is kan ernstige brandwonden veroorzaken.

20. Kinderen mogen niet met het apparaat spelen. Houd toezicht op kinderen als ze

in de buurt van het apparaat zijn.

21. Gebruik alleen kookplaat bewakers ontworpen door de fabrikant van het

kooktoestel of aangegeven door de fabrikant van het apparaat in de gebruiksaanwijzing als geschikt of kookplaat bewakers in het toestel verwerkt. Het gebruik van ongeschikte bewakers kan ongelukken veroorzaken. VOORZICHTIG!

1. Het apparaat wordt heet tijdens het gebruik. Raak de hete onderdelen in de

2. Gebruik geen agressieve, schurende en bijtende reinigingsmiddelen of scherpe

voorwerpen om de deur van de oven te reinigen, anders kunt u het glas krassen en beschadigen.

3. Gebruik geen kookgerei of steun schalen direct op de bodem in de oven. Bedek

de bodem in de oven niet met aluminiumfolie.

4. De kookplaat moet altijd schoon zijn. Vuile kookzones geleiden de warmte niet

5. Bescherm de kookplaat tegen corrosie.

6. Schakel vervuild kookplaten uit.

7. Schakel de volledige kookplaat uit indien er schade is of storing optreedt.

8. Laat geen pannen achter zonder toezicht met bereide gerechten op basis van

vetten en oliën, op een kookplaat die in gebruik is.; heet vet kan spontaan vlam vatten.

9. Houd de deur van de oven altijd gesloten indien je een van de oven-functies

10. Plaats kookgerei niet direct op de bodem van de oven. Maak gebruik maken van

11. De delen aan de binnenkant van de oven worden erg heet. Raak de delen aan de

binnenkant in de oven niet aan wanneer u omgaat met uw kookgerei.

12. Wees voorzichtig als u de deur opent. Kom niet in contact met de warme delen

van de oven of de stoom die uit de oven zal ontsnappen.

13. Gebruik altijd ovenhandschoenen.

14. Dit apparaat voldoet aan de geldende wetgeving van de Europese veiligheid. Wij

willen benadrukken dat deze conformiteit het feit niet ontkent dat de oppervlakken van het apparaat heet worden tijdens het gebruik en warmte zal behouden en uitstralen, zelfs als het niet meer in gebruik is.70

1. Als u het apparaat wilt verplaatsen, houd deze aan de basis en til het voorzichtig.

Houd het apparaat rechtop.

2. Gebruik nooit de deur om het apparaat te verplaatsen, u zult de scharnieren

hierdoor beschadigen.

3. Het apparaat moet vervoerd en geïnstalleerd worden door ten minste twee

4. Wanneer u het apparaat uitpakt, dient u kennis te nemen van de positie van elk

deel van de accessoires voor het geval dat u het op een latere tijdstip moet inpakken en vervoeren.

5. Gebruik het apparaat alleen indien alle onderdelen goed zijn geïnstalleerd.

6. Sta of leun niet op de basis, de laden, de deuren, etc. van het apparaat.

7. De ventilatieopeningen van het toestel of de ingebouwde structuur (als het

apparaat geschikt is voor inbouw) moeten volledig open, gedeblokkeerd en vrij van elke vorm van vuil zijn.

8. Zet geen kookgerei met een gewicht van meer dan 25 kg op de kookplaat.

9. Plaats geen zware voorwerpen op de open deur van de oven. Zet geen

kookgerei met een gewicht van meer dan 15 kg op de deur van de oven. Leun niet tegen de open deur van de oven daar je de scharnieren kunt beschadigen.

2.1 Uitpakken en positionering

1. Pak het apparaat zorgvuldig uit. Gooi de verpakking weg zoals beschreven in

het hoofdstuk over beheer van afval.

2. De transport-beveiliging volledig verwijderen. Wees erg voorzichtig en gebruik

geen agressieve of schurende reinigingsmiddelen om resten van de transport- beveiliging te verwijderen.

3. Controleer dat het apparaat en het netsnoer niet zichtbaar beschadigd zijn.

4. Installeer het apparaat niet op een plaats waar het in contact kan komen met

water of regen; anders wordt de isolatie van de elektrische installatie beschadigd.

5. Installeer het apparaat op een vlakke, droge en stevige vloer. Controleer de

correcte installatie met een waterpas.

6. De naamplaat bevindt zich aan de binnenkant of achterkant van het apparaat.71

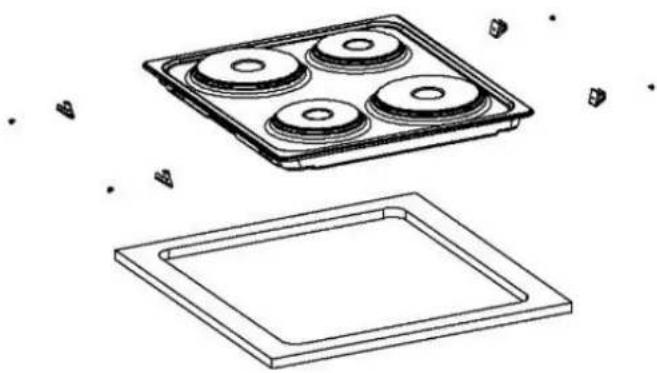

2.2 Installatie van de kookplaat

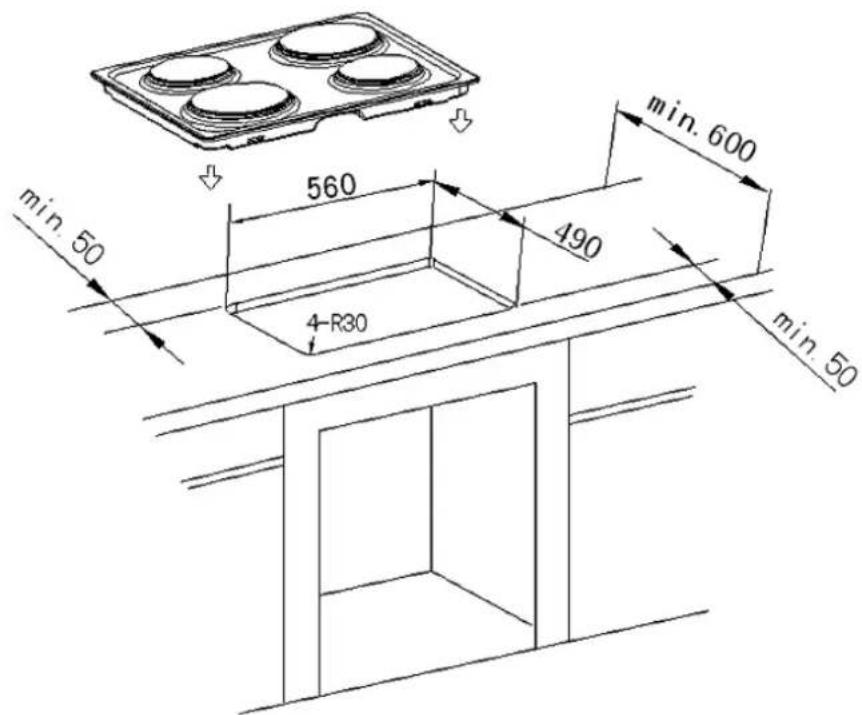

Maak een installatie-opening met de gegeven afmetingen op onderstaande tekening). ❖ Bevestig de meegeleverde afdichtingsband op de overeenkomstige plaats van de kookplaat. ❖ Controleer de afdichting voor de perfecte pasvorm en de deksel. Plaats de elektrische kookplaat in de opening en lijn het goed. ❖ Draai de spanningsklemmen met behulp van een gewone schroevendraaier, gelijkmatig, te beginnen bij het centrum en beweeg diagonaal, totdat de ingebouwde velg strak ligt op het werkblad. ❖ De kookplaat moet goed worden geventileerd. Luchtinlaat en uitlaat mag niet worden geblokkeerd.,72

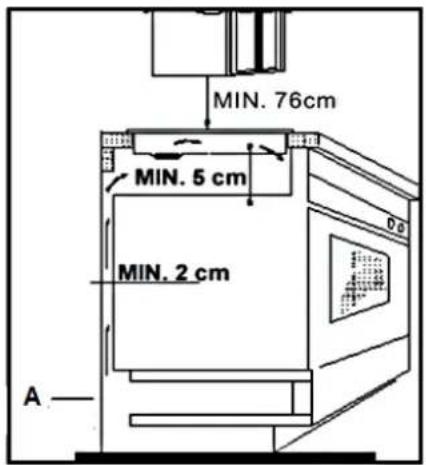

Min. veiligheidsafstand tussen kookplaat en een kast boven = 76 cm. A: Luchtinlaat

2.3 Installatie van de oven

GEVAAR! Het apparaat moet op het elektriciteitsnet worden aangesloten door een vakman, die vertrouwd is met en- zich houdt aan de lokale eisen en de aanvullende voorschriften van uw stroomleverancier. Alle elektrische werkzaamheden moeten door een erkend vakman worden uitgevoerd. Wijzig de energievoorziening niet. De aansluiting moet in overeenstemming worden uitgevoerd met de geldende lokale en wettelijke voorschriften

1. Schakel de energievoorziening uit (zekeringkast).73

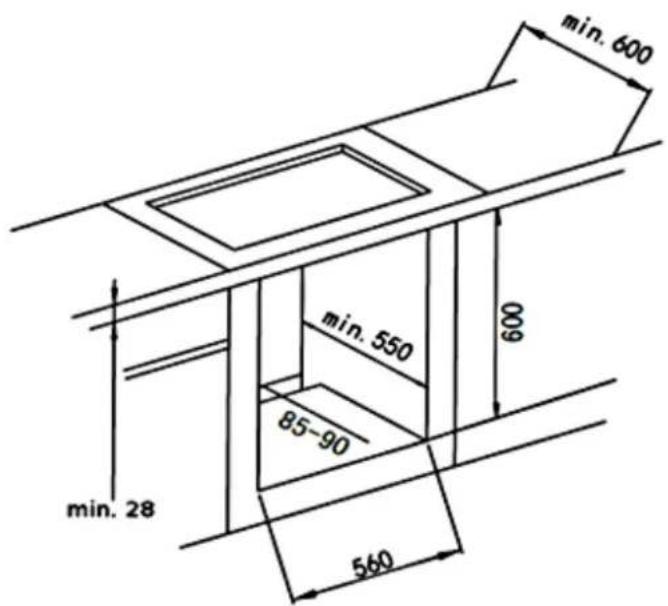

2. Zorg voor een opening die voldoet aan de afmetingen op de tekening hieronder.

3. Plaats de kookplaat in de ingebouwde opening.

4. Plaats de oven nabij de ingebouwde opening.

5. Sluit de oven aan op de netspanning.

6. Plaats de oven gedeeltelijk in de opening en sluit de oven aan op de kookplaat.

De connectoren aan het einde van de groep draden uit de plaat moeten in de juiste aansluitingen van het bedieningspaneel van de oven op kleur te worden ingebracht, dat wil zeggen een zwarte stekker moet in een stopcontact met hetzelfde kleur worden ingevoegd.

7. Voltooi de installatie van het apparaat en zet de oven met 4 schroeven vast (fig.

2.4 Elektrische aansluiting

Instructies voor de installateur (gekwalificeerde professional) ❖ Het fornuis is gemaakt om te werken met drie-fase wisselstroom (400V3N ~ 50Hz). Vergeet niet dat de verbindingsdraad moet overeenkomen met het type verbinding en het vermogen van het fornuis. De aansluitkabel moet worden vastgezet in een trekontlastingklem. De aardedraad moet worden aangesloten op74 de gemarkeerde klem van de terminal. De elektrische voeding van het apparaat moet worden voorzien van een noodstop met een afstand tussen de contacten van minstens 3 mm, die het hele apparaat uit het stopcontact verbreekt in een geval van nood. Lees de informatie op het etiket en het aansluitschema voordat u het apparaat aansluit op het elektriciteitsnet. ❖ Als het stopcontact niet toegankelijk is voor de gebruiker of een vaste elektrische aansluiting van het apparaat vereist is, moet een alpolige apparaat tijdens de installatie worden opgenomen. Loskoppelende apparaten zijn schakelaars met een opening tussen de contacten van minstens 3 mm. Deze omvatten LS-schakelaars, zekeringen en beschermers (EN 30335). Beweeg een schroevendraaier (1) licht naar beneden (2) om de doos te openen.

Spanning verwarmingselementen 230V. Elke vorm van aansluiting: de veiligheidsdraad moet worden aangesloten op de PE-klem.

Aanbevolen type aansluitkabel.

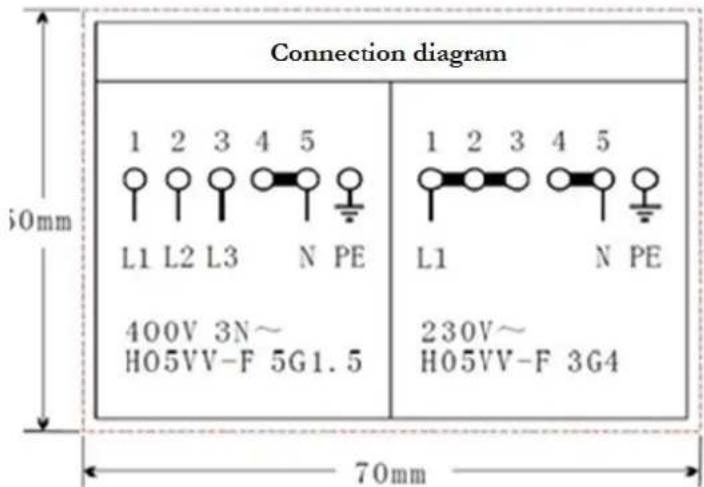

Voor 230 V geaard een-fase aansluiting, bruggen verbinden 1-2-3 terminals en 4-5 terminals Beschermende grond om

Voor 400-230V geaard driefasige aansluiting, bruggen verbinden 4-5 terminals, fasen achtereenvolgens 1,2 en 3, Neutraal tot 4-5 Beschermende grond om

1. Controleer of de technische gegevens van uw energievoorziening voldoen aan

de waarden op de naamplaat.

2. Uw huiselijk stroomkring moet uitgerust zijn met een automatische

3. Probeer het apparaat niet zelf te repareren. Reparaties uitgevoerd door

onbevoegde personen kunnen ernstige schade veroorzaken. Neem altijd contact op met het dichtstbijzijnde servicecentrum. Alleen originele onderdelen mogen worden gebruikt.

Elektrische aansluiting - kookplaat

De kookplaat werkt met een spanning van 230V AC. De elektrische verbinding krijgt stroom van de oven. Voer de aansluiting goed en zoals beschreven op de onderstaande tekening uit.

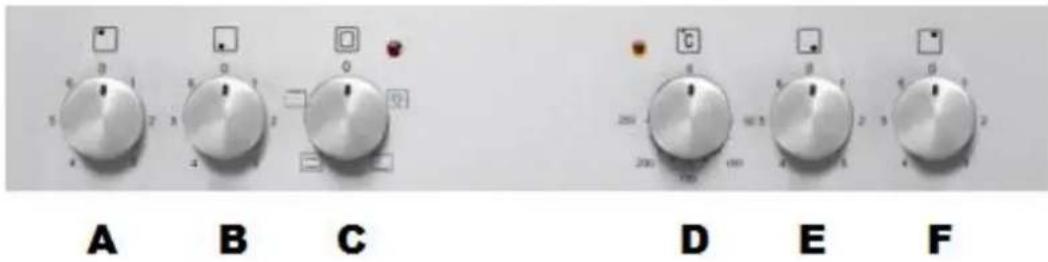

3. Hoofdcomponenten76

Draaiknop kookplaat - linksachter

Draaiknop kookplaat - linksvoor

Draaiknop oven / functie controle

Draaiknop oven / temperatuurregeling

Draaiknop kookplaat / rechts voor

Draaiknop kookplaat - rechtsachter

Controlelampje kookplaat - rood

4.1 Voor het eerste gebruik

1. Verwijder al het verpakkingsmateriaal.

2. Verwijder alle beschermende middelen uit de binnenkant van de oven.

3. Neem de bijgeleverde accessoires en maak deze schoon met warmwater en

4. Schakel de ventilatie van de ruimte aan of open een raam.

5. Zet de oven aan (250 C) gedurende 30 minuten. Een beetje rook en geur kan

worden gegenereerd voor ca.. 15 minuten. Dit is normaal. Het wordt gegenereerd door het middel, die uw toestel tegen schade beschermt, dat77 veroorzaakt wordt door de verzending vanuit de fabriek van de fabrikant. MELDING! Reinig de oven alleen met warm water en vloeibaar afwasmiddel.

Draaiknop kookplaat linksachter draai met de klok mee of tegen de klok in om de kookplaat in te schakelen.

Draaiknop kookplaat linksvoor draai met de klok mee of tegen de klok in om de kookplaat in te schakelen.

Ovenfunctie selectieknop kies de gewenste functie om te koken

Controle van de oven- temperatuur kan worden ingesteld van 50C tot 250C℃

Draaiknop kookplaat rechtsvoor draai met de klok mee of tegen de klok in om de kookplaat in te schakelen

Draaiknop kookplaat rechtsachter draai met de klok mee of tegen de klok in om de kookplaat in te schakelen

❖ Zet een pan rechtstreeks op een kookplaat. Draai de corresponderende knop rechtsom of linksom om de kookplaat in te schakelen. ❖ Draai de knop naar de O / OFF / AUS positioneren om koken te stoppen.

De oven kan worden opgewarmd met behulp van de onderste en bovenste verwarmingselementen. De werking van de oven wordt gecontroleerd door de ovenfunctie knop. Om een functie in te stellen dient u de knop naar de gewenste positie te draaien.78 Om een temperatuur te selecteren, gebruikt u de temperatuurregelknop om de gewenste temperatuur in te stellen. U kunt de temperatuur instellen binnen een bereik van 50-250 ℃. De oven kan uitgeschakeld worden door het instellen van deze beide knoppen in de stand "0".

Een (oranje) signaallampje geeft aan dat de oven in werking is. ❖ Het oranje lampje geeft aan dat de oven aan het opwarmen is. ❖ Als het oranje lampje uit gaat heeft de oven de temperatuur die u heeft ingesteld bereikt. ❖ Indien een recept adviseert om gerechten in een opgewarmde oven te plaatsen, mag dit niet worden gedaan voordat het oranje lampje uit is gegaan voor de eerste keer. ❖ Terwijl de oven in werking is, zal het oranje lampje tijdelijk aan en uit gaan om de vooraf ingestelde temperatuur te handhaven. ❖ Het oranje lampje geeft aan dat de oven in werking is. Het oranje lampje staat ook aan als de binnenverlichting van de oven ingeschakeld is.

Functies van de oven

➢ binnenverlichting ➢ schakelt de binnenverlichting van de oven afzonderlijk aan, bijvoorbeeld voor het reinigen van de oven.

➢ topwarmte aan ➢ schakelt het verwarmingselement bovenaan de oven aan, b.v. voor afbakken van bovenaf.

➢ bodemwarmte aan ➢ schakelt het verwarmingselement onderaan de oven aan, b.v. voor afbakken vanuit de bodem.

➢ top en bodem warmte aan ➢ Zorgt dat de oven conventioneel wordt verwarmt.

❖ Het wordt aangeraden om de bij uw apparaat geleverde bakplaat te gebruiken. ❖ Het is ook mogelijk om te bakken in de bakvormen en schalen elders gekocht. Voor het bakken is het beter om zwarte schalen te gebruiken die de warmte beter geleiden en de baktijd verkorten.79 ❖ Vormen en bakken met lichte of glanzende oppervlakken worden niet aanbevolen bij gebruik van de conventionele verwarming methode (top en bodem verwarming). Het gebruik van dergelijke bakken kan resulteren in onder- koken van de onderkant van taarten. ❖ Voordat u een taart uit de oven haalt, controleer of het klaar is met behulp van een houten stok (als de taart klaar is dient het stokje schoon en droog eruit te komen na in de taart te zijn geplaatst). ❖ Bij het uitschakelen van de oven laat de taart ongeveer nog 5 minuten in de oven. ❖ Kook vlees met een gewicht van meer dan 1 kg in de oven. Kook kleinere stukken voedsel op de kookplaat. ❖ Gebruik alleen ovenbestendig kookgerei. Controleer of de handgrepen ook ovenbestendig zijn. ❖ Wanneer u vlees bakt op een grill, plaats een lekbak met een kleine hoeveelheid water in de oven (minimale rek hoogte). ❖ Draai het vlees ten minste eenmaal. ❖ Giet nooit koud water op het vlees.

4.6 Besparen van energie

❖ Gebruik de juiste pannen voor het koken. Pannen met een dikke, vlakke bodem kunnen tot 1/3 van elektrische energie besparen. Vergeet niet om uw pan te dekken indien mogelijk; anders gebruikt u vier keer zo veel energie! ❖ Pas de grootte van de pan aan het oppervlak van de verwarmingsplaat aan. ❖ Een pan mag nooit kleiner zijn dan een verwarmingsplaat. ❖ Zorg ervoor dat de warmteplaat en het pan schoon zijn. ❖ Vuil voorkomt warmteoverdracht. Herhaaldelijk ingebrande morsingen kunnen vaak alleen worden verwijderd door producten die het milieu zullen schaden. ❖ Verwijder het deksel van het pan niet te vaak (een gecontroleerde pot-inhoud zal nooit koken!). ❖ Open de ovendeur niet onnodig vaak. ❖ Schakel de oven uit op tijd en maak gebruik van de restwarmte. ❖ Voor lange kooktijden, schakel de verwarmingzones 5 tot 10 minuten voordat u met koken eindigt. Dit bespaart tot 20% energie. ❖ Gebruik de oven alleen tijdens het koken van grotere gerechten. ❖ Vlees tot 1 kg kan economischer worden gekookt in een pan op de kookplaat. ❖ Maak gebruik van de restwarmte van de oven. ❖ Indien de kooktijd langer duurt dan 40 minuten schakelt u de oven 10 minuten ervoor uit. ❖ Zorg ervoor dat de ovendeur goed gesloten is. ❖ Warmte kan ontsnappen door het morsen op de deurrubbers. Maak eventuele morsingen onmiddellijk schoon.80 ❖ Installeer de kookplaat niet in de buurt van de koelkast/vriezer. Anders zal het energieverbruik onnodig stijgen.

5. Reiniging en onderhoud

WAARSCHUWING! Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Haal de stekker uit het stopcontact voordat u onderhoud gaat plegen.

Kookplaat ➢ Reinig de kookplaat na gebruik. ➢ Reinig de zwarte kookplaten met een commercieel verkrijgbaar detergens voor kookplten. ➢ Verwijder resten op de kookplaten met een zachte doek. ➢ De kookplaten niet wassen of schrobben. ➢ Reinig de bevestigingsringen van de kookplaten met afwasmiddel of een zacht reinigingsmiddel. Droog ze zorgvuldig af. ➢ Reinig de roestvrijstalen rand van de kookplaat met een geschikte in de handel verkrijgbaar reinigingsmiddel voor roestvrij staal. ➢ Model variatie wit / zwart: Reinig de witte of de zwarte delen van het apparaat niet met een reinigingsmiddel voor roestvrij staal. Gebruik alleen een mild schoonmaakmiddel en een zachte doek. Wasmiddel ➢ Gebruik geen schuurmiddelen! Gebruik geen organische reinigingsmiddelen!

➢ Gebruik geen etherische oliën! ➢ Gebruik nooit oplosmiddelen. Oven ➢ Maak de oven schoon na gebruik. ➢ Schakel het interne lampje aan tijdens het schoonmaken. ➢ Maak de binnenkant schoon met lauw water en een beetje vloeibaar afwasmiddel. Gebruik een spons of een zachte doek. Gebruik nooit schurende of agressieve reinigingsmiddelen. ➢ Droog na het reinigen. ➢ Maak de buitenkant van de oven schoon met warm water en afwasmiddel. Gebruik een spons of een zachte doek. Gebruik nooit schurende of agressieve reinigingsmiddelen. ➢ Als je een speciale ovenwasmiddel gebruikt, controleer dan of het wasmiddel

Schoonmaakmiddelen zoals azijn, citroenzuur etc.81 geschikt is voor uw apparaat (instructies op de verpakking van het wasmiddel). ➢ Eventuele schade die wordt veroorzaakt aan het apparaat door een reinigingsproduct zal niet kosteloos worden gerepareerd, zelfs niet als de garantieperiode van het apparaat nog steeds geldig is. Gebruik nooit een stoomreiniger. Ovendeur ➢ Reinig de deur heel voorzichtig. Gebruik geen schurende reinigingsmiddelen; anders kun je het glas beschadigen of breken. Gebruik vloeibaar afwasmiddel en warm water.

5.1 Vervanging van de lamp

1. Schroef de lampenkap los, was het en veeg het droog.

2. Schroef de gloeilamp uit de fitting, vervang de gloeilamp. Kies een hoog

temperatuurbol (300 ℃) met de volgende parameters: ➢ Voltage230V ➢ Vermogen 25W ➢ DraadE14

3. Gebruik geen ander type lamp.

4. Schroef de lamp in, Check voor de juiste positie in de keramische fitting.

5. Plaats het lampenkap.

➢ Volgens de EU-verordening nr 244/2009 is het apparaat geclassificeerd als een huishoudelijk apparaat in overeenstemming met de eisen inzake ecologisch ontwerp voor niet-gerichte lampen voor huishoudelijk gebruik. Dit betekent dat de lampen, die worden gebruikt in huishoudelijke apparaten, niet gebruikt mogen worden om de huizen te verlichten.

5.2 Verwijdering van de deur

2. Sluit de deur op een kier.

3. Til de deur en trek deze naar uw

4. Om hem weer terug te zetten ga te

werk in omgekeerde volgorde.

5. Controleer of de groef van de

scharnier goed gepositioneerd is in de gids.

6. Na het monteren van de deur sluit de vergrendeling voorzichtig.82

7. Als de vergrendeling niet goed gesloten is zal u de scharnieren beschadigen bij

het sluiten van de deur.

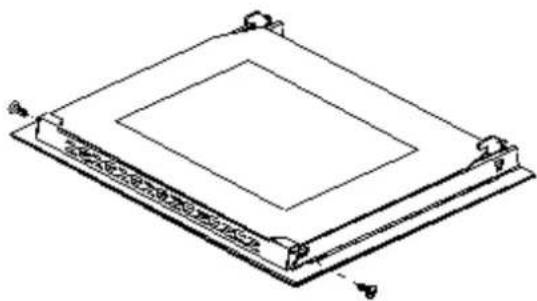

5.3 Verwijdering van het glaspaneel

1. Schroef en openen de

vergrendelingsbeugel die zich in de hoek aan de top van de deur bevindt.

2. Haal het glas uit de tweede

blokkering en verwijder deze.

3. Na het reinigen, het glaspaneel invoegen en blokkeren.

1. Voer periodieke inspecties uit van de bedieningselementen en kookeenheden

van het fornuis. Nadat de garantieperiode is verstreken moet u een technische keuring van het fornuis uit laten voeren bij een service center tenminste om de twee jaar.

2. Alle storingen moeten onmiddellijk worden gerepareerd.

1. Schakel het hele apparaat uit.

2. Haal de stekker uit het stopcontact (zekeringkast van uw huishouden voeding).

3. Neem contact op met uw aftersales service.

4. Controleer onderstaande schema voordat u contact opneemt met uw aftersales

Het apparaat werkt helemaal niet. ➢ Het apparaat wordt niet gevoed met energie. ➢ Controleer de betreffende zekering in de meterkast van uw huishouden. Binnenverlichting werkt niet. ➢ De lichtbron zit los of is beschadigd. ➢ Draai of vervang de lichtbron.83

6. Technische Gegevens

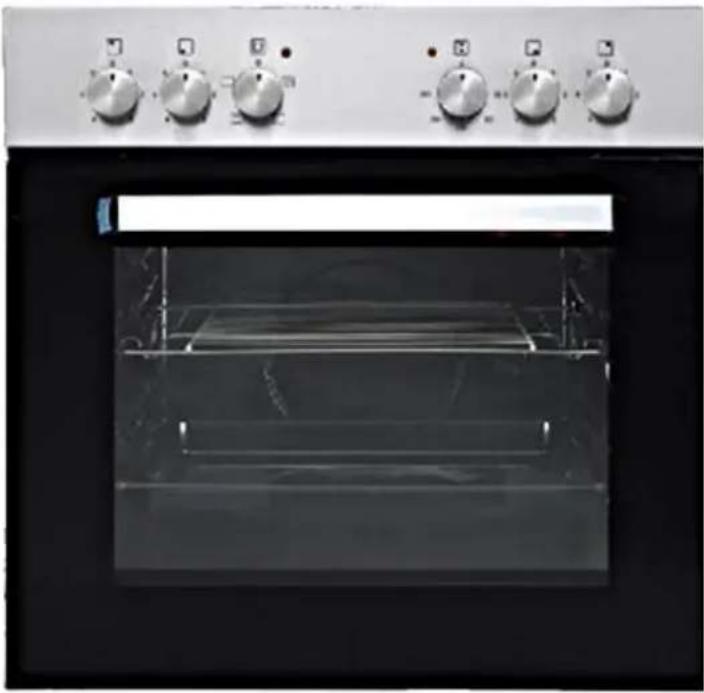

Type Ingebouwde oven en kookplaat Energieklasse

Vermogen max. 7.85 kw Energieverbruik bij conventioneel gebruik

Kookplaten 4 incl.1 snelheid kookplaat Vermogen kookplaten 2*145mm a 1kw 2*180mm 1.5/2 kw Oven incl. 3 functies Top warmte; bodem warmte; top / bottom warmte Koeling van behuizing

Installatie afm. kookplaat H / B / D

1. Tijdens het uitpakken, moet het verpakkingsmateriaal (plastic zakken, stukken

piepschuim, etc.) uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!

2. Oude en ongebruikte apparaten moeten gestuurd worden voor verwijdering

naar de verantwoordelijke recyclingbedrijf. Nooit blootgeven aan openvuur.

3. Voordat u een oud apparaat afdankt, dient u deze buiten werking te stellen.

Haal de Stekker uit het stopcontact en snij de hele netsnoer door. Gooi het netsnoer en de stekker onmiddellijk weg. Verwijder de deur volledig, zodat kinderen niet in staat zijn om in het apparaat te kruipen daar dit hun leven in gevaar kan brengen!

4. Alle papier en karton dient afgedankt te worden in de bijbehorende containers.

5. Alle kunststof dient afgedankt te worden in de bijbehorende containers.

6. Indien geschikte containers niet verkrijgbaar zijn in uw woonwijk, voer deze

materialen af op een geschikte gemeentelijke inzamelpunt voor afval-recycling.

7. Ontvang meer informatie bij uw verkoper of uw gemeente.84

Materialen met dit symbool zijn recyclebaar. Neem dan contact op met uw plaatselijke autoriteiten om meer informatie te ontvangen.

8. Garantie voorwaarden

voor grote elektrische apparaten; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Dit apparaat is voorzien van een 24-maanden garantie voor de consument, vanaf de oorspronkelijke datum van aankoop, verwijzend naar haar foutloze materiaal- componenten en de foutloze fabricage. De consument is geaccrediteerd met zowel de garantie die door de fabrikant wordt gegeven als de garantie van de leverancier. Deze zijn niet beperkt tot de garantie van de fabrikant. Elke aanspraak op garantie moet onmiddellijk na de detectie en binnen 24 maanden na de levering worden gemaakt. De garantie geeft geen enkel recht om zich terug te trekken uit de koopovereenkomst of voor een prijsverlaging. Vervangen onderdelen of vervangen apparaten gelden als ons eigendom. De aanspraak op garantie geldt niet voor:85

1. fragiele onderdelen zoals plastic, glas of gloeilampen;

2. kleine wijzigingen van de PKM-producten met betrekking tot hun toegestane

conditie indien ze de gebruikswaarde van het product niet beïnvloeden;

3. schade als gevolg van het hanteringsfouten of verkeerde bediening;

4. schade als gevolg van agressieve milieuomstandigheden, chemicaliën,

5. schade veroorzaakt door niet-professionele installatie en transport;

6. schade veroorzaakt door niet-normale huishoudelijk gebruik;

7. schade die buiten het toestel is veroorzaakt door een PKM-product, tenzij er

een verplichting wordt opgelegd door wettelijke bepalingen. De geldigheid van de garantie zal worden beëindigd, indien:

1. de voorschriften van de installatie en de bediening van het apparaat niet worden

2. het apparaat wordt gerepareerd door een niet-professional.

3. het toestel beschadigd is door de leverancier, de installateur of een derde partij.

4. de installatie of de start-up op ongepaste wijze wordt uitgevoerd.

5. het onderhoud onvoldoende is of onjuist uitgevoerd is.

6. het apparaat niet gebruikt wordt voor het beoogde doel.

7. het toestel beschadigd is door overmacht of natuurrampen, met inbegrip van,

maar niet beperkt tot brand of explosies. De aanspraak op garantie verlengt de garantietermijn niet, noch begint een nieuwe garantietermijn hierdoor. Het geografische toepassingsgebied van de garantie wordt beperkt met betrekking tot toestellen die worden gekocht en gebruikt worden in Duitsland, Oostenrijk, België, Luxemburg en Nederland. August 2014

Aftersales service informatie op de folder in deze handleiding.

Subject to alterations Updated 02/25/2015 Sous réserve de modification Mis à jour 25/02/2015 Onder voorbehoud van wijzigingen Bijgewerkt 02/25/2015
