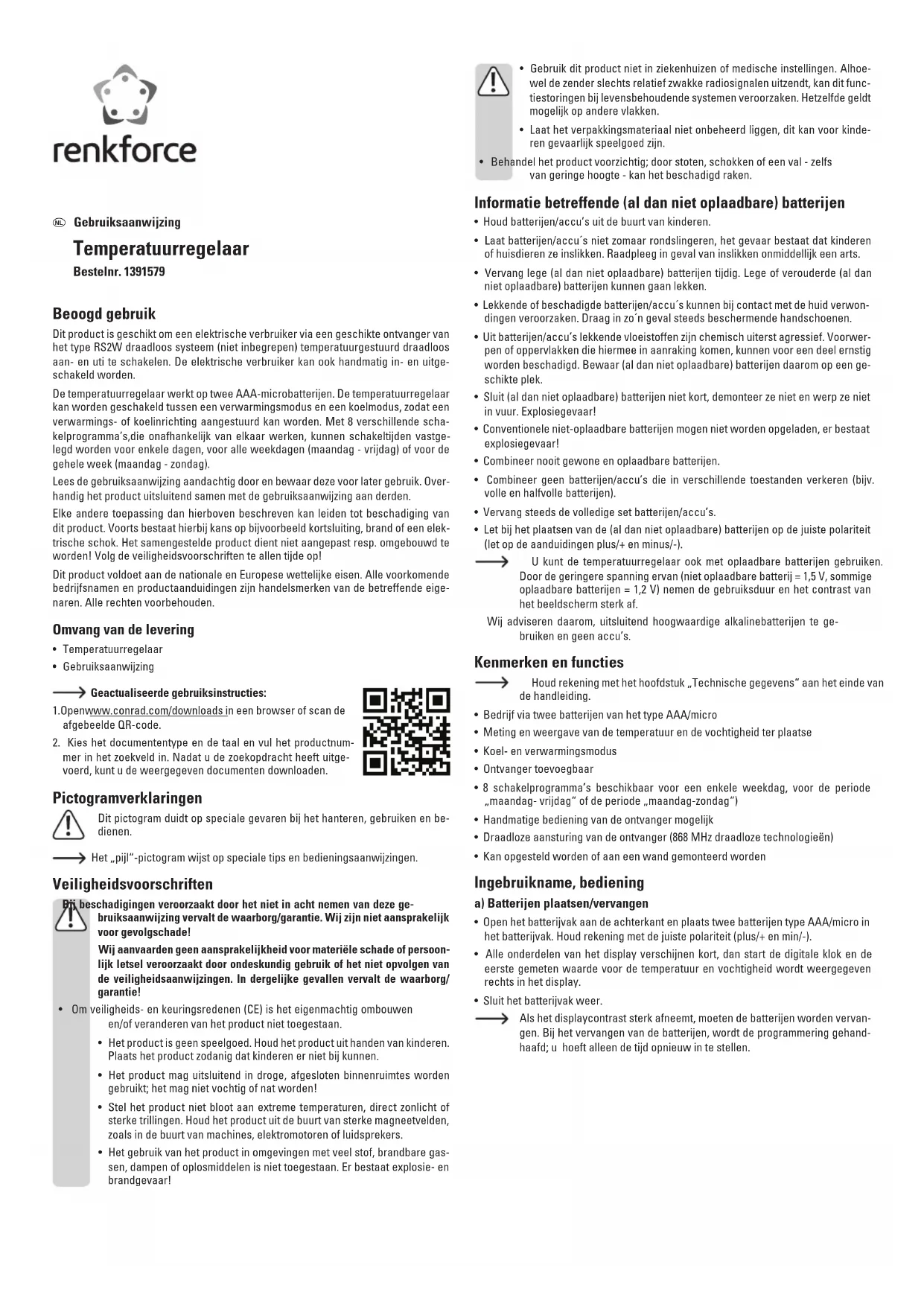

GEBRUIKSAANWIJZING RSH502T Renkforce

• Laat het verpakkingsmateriaal niet onbeheerd liggen, dit kan voor kinde- ren gevaarlijk speelgoed zijn.

• Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken. Informatie betreffende (al dan niet oplaadbare) batterijen

• Houd batterijen/accu’s uit de buurt van kinderen.

• Laat batterijen/accu´s niet zomaar rondslingeren, het gevaar bestaat dat kinderen of huisdieren ze inslikken. Raadpleeg in geval van inslikken onmiddellijk een arts.

• Vervang lege (al dan niet oplaadbare) batterijen tijdig. Lege of verouderde (al dan niet oplaadbare) batterijen kunnen gaan lekken.

• Lekkende of beschadigde batterijen/accu´s kunnen bij contact met de huid verwon- dingen veroorzaken. Draag in zo´n geval steeds beschermende handschoenen.

• Uit batterijen/accu’s lekkende vloeistoffen zijn chemisch uiterst agressief. Voorwer- pen of oppervlakken die hiermee in aanraking komen, kunnen voor een deel ernstig worden beschadigd. Bewaar (al dan niet oplaadbare) batterijen daarom op een ge- schikte plek.

• Sluit (al dan niet oplaadbare) batterijen niet kort, demonteer ze niet en werp ze niet in vuur. Explosiegevaar!

• Conventionele niet-oplaadbare batterijen mogen niet worden opgeladen, er bestaat explosiegevaar!

• Combineer nooit gewone en oplaadbare batterijen.

• Combineer geen batterijen/accu’s die in verschillende toestanden verkeren (bijv. volle en halfvolle batterijen).

• Vervang steeds de volledige set batterijen/accu’s.

• Let bij het plaatsen van de (al dan niet oplaadbare) batterijen op de juiste polariteit (let op de aanduidingen plus/+ en minus/-). U kunt de temperatuurregelaar ook met oplaadbare batterijen gebruiken. Door de geringere spanning ervan (niet oplaadbare batterij = 1,5 V, sommige oplaadbare batterijen = 1,2 V) nemen de gebruiksduur en het contrast van het beeldscherm sterk af. Wij adviseren daarom, uitsluitend hoogwaardige alkalinebatterijen te ge- bruiken en geen accu’s. Kenmerken en functies Houd rekening met het hoofdstuk „Technische gegevens“ aan het einde van de handleiding.

• Bedrijf via twee batterijen van het type AAA/micro

• Meting en weergave van de temperatuur en de vochtigheid ter plaatse

• Koel- en verwarmingsmodus

• Ontvanger toevoegbaar

• 8 schakelprogramma’s beschikbaar voor een enkele weekdag, voor de periode „maandag- vrijdag“ of de periode „maandag-zondag“)

• Handmatige bediening van de ontvanger mogelijk

• Draadloze aansturing van de ontvanger (868 MHz draadloze technologieën)

• Kan opgesteld worden of aan een wand gemonteerd worden Ingebruikname, bediening a) Batterijen plaatsen/vervangen

• Open het batterijvak aan de achterkant en plaats twee batterijen type AAA/micro in het batterijvak. Houd rekening met de juiste polariteit (plus/+ en min/-).

• Alle onderdelen van het display verschijnen kort, dan start de digitale klok en de eerste gemeten waarde voor de temperatuur en vochtigheid wordt weergegeven rechts in het display.

• Sluit het batterijvak weer. Als het displaycontrast sterk afneemt, moeten de batterijen worden vervan- gen. Bij het vervangen van de batterijen, wordt de programmering gehand- haafd; u hoeft alleen de tijd opnieuw in te stellen.

Gebruiksaanwijzing Temperatuurregelaar Bestelnr. Beoogd gebruik Dit product is geschikt om een elektrische verbruiker via een geschikte ontvanger van het type RS2W draadloos systeem (niet inbegrepen) temperatuurgestuurd draadloos aan- en uti te schakelen. De elektrische verbruiker kan ook handmatig in- en uitge- schakeld worden. De temperatuurregelaar werkt op twee AAA-microbatterijen. De temperatuurregelaar kan worden geschakeld tussen een verwarmingsmodus en een koelmodus, zodat een verwarmings- of koelinrichting aangestuurd kan worden. Met 8 verschillende scha- kelprogramma’s,die onafhankelijk van elkaar werken, kunnen schakeltijden vastge- legd worden voor enkele dagen, voor alle weekdagen (maandag - vrijdag) of voor de gehele week (maandag - zondag). Lees de gebruiksaanwijzing aandachtig door en bewaar deze voor later gebruik. Over- handig het product uitsluitend samen met de gebruiksaanwijzing aan derden. Elke andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit product. Voorts bestaat hierbij kans op bijvoorbeeld kortsluiting, brand of een elek- trische schok. Het samengestelde product dient niet aangepast resp. omgebouwd te worden! Volg de veiligheidsvoorschriften te allen tijde op! Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eige- naren. Alle rechten voorbehouden. Omvang van de levering

• Gebruiksaanwijzing Geactualiseerde gebruiksinstructies:

1. Open www.conrad.com/downloads in een browser of scan de

2. Kies het documententype en de taal en vul het productnum-

mer in het zoekveld in. Nadat u de zoekopdracht heeft uitge- voerd, kunt u de weergegeven documenten downloaden. Pictogramverklaringen Dit pictogram duidt op speciale gevaren bij het hanteren, gebruiken en be- dienen. Het „pijl“-pictogram wijst op speciale tips en bedieningsaanwijzingen. Veiligheidsvoorschriften Bij beschadigingen veroorzaakt door het niet in acht nemen van deze ge- bruiksaanwijzing vervalt de waarborg/garantie. Wij zijn niet aansprakelijk voor gevolgschade! Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoon- lijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen. In dergelijke gevallen vervalt de waarborg/ garantie!

• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.

• Het product is geen speelgoed. Houd het product uit handen van kinderen. Plaats het product zodanig dat kinderen er niet bij kunnen.

• Het product mag uitsluitend in droge, afgesloten binnenruimtes worden gebruikt; het mag niet vochtig of nat worden!

• Stel het product niet bloot aan extreme temperaturen, direct zonlicht of sterke trillingen. Houd het product uit de buurt van sterke magneetvelden, zoals in de buurt van machines, elektromotoren of luidsprekers.

• Het gebruik van het product in omgevingen met veel stof, brandbare gas- sen, dampen of oplosmiddelen is niet toegestaan. Er bestaat explosie- en brandgevaar! 1391579b) Uur instellen

• Druk net zo vaak kort op de knop „FUNC“, tot links in het display „CANCEL“ ver- schijnt.

• Hoiud de knop „FUNC“ zo lang ingedrukt (ca. 3 seconden), tot bovenaan op het dis- play de weekdag begint te knipperen (boven de tijdsweergave).

• Stel de weekdag of de periode in met de knoppen „+/ON“ en „-/OFF“. „MO“ = maandag „TU“ = dinsdag „WE“ = woensdag „TH“ = donderdag „FR“ = vrijdag „SA“ = zaterdag „SU“ = zondag

• Druk kort op de „FUNC“-knop ter bevestiging, nu knipperen de uren van de tijduitle- zing.

• Stel het uur van de tijduitlezing in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de „FUNC“-knop ter bevestiging, nu knipperen de minuten van de tijd- uitlezing.

• Stel de minuten van de tijduitlezing in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk daarna nogmaals kort op de „FUNC“-knop, de instelmodus wordt verlaten. c) Het programmeren van een ontvanger op de temperatuurregelaar De temperatuurregelaar kan een ontvanger van het type RS2W draadloos systeem aansturen (bv. een bij het systeem behorend draadloze contact- doos). Andere ontvangers kunnen niet worden gebruikt. Lees voor de programmering de gebruiksaanwijzing van de gebruikte ont- vanger van de RS2W draadloos systeem. Een dimmer van het type RS2W draadloos systeem kan niet worden ge- bruikt. Houd tijdens het koppelen tussen de temperatuurregelaar en de ontvanger een minimale afstand van 20 - 30 cm aan. Anders kan dit ertoe leiden dat het aanmelden mislukt.

• Wanneer de ontvanger is ingeschakeld, schakel de ontvanger dan uit. De ontvanger (bv. een schakelbare contactdoos)moet zijn uitgeschakeld (de LED in de bedieningsknop is uit), anders kan het koppelen niet worden uitge- voerd.

• Start het aanmeldingsproces op de temperatuurregelaar. Druk net zo vaak kort op de knop „FUNC“, tot links in het display „CANCEL“ ver- schijnt. Houd de knop „+/ON“ gedurende 2 seconden ingedrukt, totdat in het symbool „ “ de twee pijlen afwisselend knipperen. Laat de knop daarna weer los. De temperatuurregelaar is nu klaar om de ontvanger aan te melden.

• Houd de controleknoppen op de ontvanger zo lang ingedrukt (ongeveer 3 secon- den), totdat op de temperatuurregelaar in het symbool „ “ de twee pijlen op- houden te knipperen.

• De ontvanger wordt ingeschakeld om het einde van de aanmelding aan te geven. Op de temperatuurregelaar kan slechts één ontvanger worden aangemeld (een ontvanger van het type RS2W draadloos systeem, maar geen dimmer). Wanneer u een nieuwe aanmelding start en een andere ontvanger van het type RS2W draadloos systeem aanmeldt, wordt de eerder aangemelde ont- vanger gewist/overschreven. d) Aangemelde ontvanger verwijderen Als de aangemelde ontvanger moet worden verwijderd, ga dan als volgt te werk:

• Start het aanmeldingsproces op de temperatuurregelaar. Druk net zo vaak kort op de knop „FUNC“, tot links in het display „CANCEL“ ver- schijnt. Houd de knop „+/ON“ gedurende 2 seconden ingedrukt, totdat in het symbool

• Houd de knop „+/ON“ gedurende 2 seconden ingedrukt, dan wordt de aangemelde ontvanger verwijderd, de rechterhelft van het symbool„ “ en de beide pijlen verdwijnen. e) Verwarmings- of koelmodus selecteren In verwarmingsmodus wordt de ontvanger geactiveerd als de gemeten tem- peratuur lager is dan de ingestelde temperatuur. Deze modus kan worden gebruikt in combinatie met een verwarmingselement. In koelmodus wordt de ontvanger geactiveerd als de gemeten temperatuur hoger is dan de ingestelde temperatuur. Deze modus kan worden gebruikt met een koelinrichting of een ventilator.

• Druk net zo vaak kort op de knop „FUNC“, tot links in het display „CANCEL“ ver- schijnt.

• Houd de beide knoppen „+/ON“ en „-/OFF“ tegelijkertijd ingedrukt om te schakelen tussen verwarmings- en koelmodus. Linksboven in het display verschijnt, afhankelijk van de geselecteerde modus, het overeenstemmende pictogram:

“ Koelmodus f) Handmatig aan-/uitschakelen van de verbruiker Aan de ontvanger Lees de gebruiksaanwijzing van de gebruikte ontvanger van de RS2W draadloos sys- teem. Over de bedieningingsknoppen op de temperatuurregelaar

• Druk net zo vaak kort op de knop „FUNC“, tot links in het display „CANCEL“ ver- schijnt.

• Met de knop „+/ON“ kan de aangemelde ontvanger ingeschakeld worden en met de knop „-/OFF“ uitgeschakeld worden. g) Programma selecteren en instellen

• Houd de knop „FUNC“ zolang ingedrukt (ca. 3 seconden) totdat de temperatuur links in het display beginnen te knipperen.

• Stel de temperatuur in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de „FUNC“-knop, nu knipperen de uren van de starttijd. U kunt nu een periode ingeven waarin de ingestelde temperatuur moet worden be- waard (bijvoorbeeld van 08:00 tot 17:00 uur). Houd er rekening mee dat de ingestelde tijd niet mag overlappen (bv. als u programma 1 van 08:00 tot 17:00 uur zou instellen en programma 2 van 09:00 tot 15:00 uur). Anders kan het zijn dat een aantal schakeltijden en tempera- turen niet worden geactiveerd. Als een temperatuur voor de hele dag geldt, dan kunt u hetzelfde uur instel- len voor begin- en eindtijd.

• Stel het uur van de starttijd in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de „FUNC“-knop ter bevestiging, nu knipperen de minuten van de starttijd .

• Stel de minuten van de starttijd in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de „FUNC“-knop ter bevestiging, nu knipperen de uren van de stoptijd.

• Stel het uur van de stoptijd in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de „FUNC“-knop ter bevestiging, nu knipperen de minuten van de stop- tijd.

• Stel de minuten van de stoptijd in met de knoppen „+/ON“ en „-/OFF“. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk daarna nogmaals kort op de „FUNC“-knop, de instelmodus wordt verlaten.Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. © Copyright 2016 by Conrad Electronic SE. V2_0116_02/VTP h) Handmatige temperatuurselectie

• Druk net zo vaak kort op de knop „FUNC“, tot links in het display „MANU“ verschijnt.

• Houd de knop „FUNC“ zolang ingedrukt (ca. 3 seconden) totdat de temperatuur links in het display beginnen te knipperen.

• Kies met de knoppen „+/ON“ of „-/OFF“ de gewenste temperatuur. Voor een snelle instelling dient u de betreffende knop langer ingedrukt te houden.

• Druk kort op de knop „FUNC“ ter bevestiging. De handmatige temperatuurselectie zal voor de komende 24 uur actief blij- ven, en keert aansluitend terug naar de automatische modus.

i) Bedrijfsmodus kiezen („AUTO“, „MANU“, „CANCEL“)

Wanneer de temperatuur regelaar zich niet in een instelmodus bevindt, kunt u door een korte druk op de knop „FUNC“ de bedrijfsmodus kiezen. Bedrijfsmodus „AUTO“ De temperatuurregelaar houdt de temperatuur automatisch volgens de instelling van de tijden/weekdagen in de 8 programma’s „PROG1“naar „PROG8”. Bedrijfsmodus „MANU“ De temperatuurregelaar houdt de temperatuur na activering van de bedrijfsmodus voor de periode van 24 uur vast, en keert aansluitend terug naar de automatische modus. Bedrijfsmodus „CANCEL“ De temperatuurregelaar is uitgeschakeld, er vindt geen schakeling plaats. j) Bevestiging van de schakeling Het bijzondere van de RS2W draadloze besturing, waartoe ook de temperatuurre- gelaar behoort, dat er een terugkoppeling gebeurt over de geslaagde (of mislukte) schakeling. De ontvanger meldt de ontvangst en de uitvoering van de schakeling terug naar de zender. Op deze manier kunt u altijd zien of de draadloze ontvanger (bijv. een draadloze contactdoos) het stuurcommanda heeft uitgevoerd of niet. Bij de temperatuurregelaar gebeurt de weergave via de dubbele pijlen:

“ Geen terugkoppeling ontvangen van ontvanger Reden voor het gebrek aan terugkoppeling kunnen storingen op dezelfde frequentie zijn, ongunstige ontvangstomstandigheden (zie volgende hoofd- stuk „Bereik”), of de ontvanger is niet aangesloten op de stroom. k) Montage/Opstelling van de temperatuurregelaar De temperatuurregelaar kan via een opening aan de achterkant aan een haak, een spijker of een schroef aan de wand worden opgehangen. Als alternatief vouwt u de voet op de rugzijde uit en stelt u de temperatuurregelaar op een vlakke, stabiele ondergrond. Bescherm het oppervlak van kostbare meubels met een geschikte onderlegger tegen krassen. Kies als operationele locatie een plaats die niet in de zon of naast een ver- warming ligt. Dit leidt tot een onjuiste temperatuur- of vochtigheidsweer- gave, en bovendien tot een onjuiste aansturing van de met de ontvanger verbonden verwarmings- en koelinrichting. Bereik Het bereik voor de overdracht van radiosignalen tussen de temperatuurregelaar en de ontvanger bedraagt onder optimale omstandigheden maximaal 150 m. Dit opgegeven bereik betreft het zgn. bereik in het „vrije veld” (bereik bij direct visueel contact tussen zender en ontvanger zonder storende invloe- den). In de praktijk bevinden zich echter muren of plafonds e.d. tussen de zender en ontvan- ger, waardoor het bereik overeenkomstig kleiner is. Door de verschillende mogelijke invloeden op de draadloze overdracht kan helaas geen bepaald bereik gegarandeerd worden. Niettemin is het gebruik in eengezinswo- ningen normaal gesproken zonder problemen mogelijk. Het bereik kan gedeeltelijk negatief worden beïnvloed door:

muren, vloeren van gewapend beton, wanden van gipsplaat met metalen versterkingen

• ramen met gecoat/opgedampt isolatieglas

• de nabijheid van metalen & geleidende voorwerpen (bijv. verwarmingen)

• de nabijheid van een menselijk lichaam

• andere apparaten op dezelfde frequentie (bijv. draadloze koptelefoon, draadloze luidspreker)

nabijheid van elektrische motoren/apparaten, transformatoren, voedingen, computers Conformiteitsverklaring (DOC) Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met de basale eisen en andere relevante voor- schriften, zoals genoemd in de Richtlijn 1999/5/EG. De bij dit product behorende verklaring van conformiteit kunt u vinden op: www.conrad.com Onderhoud en reiniging Het product is voor u onderhoudsvrij. U mag het product niet openen/demonteren (be- halve voor het vervangen van de batterijen). Het product mag alleen door een vakman gerepareerd en onderhouden worden. Maak het schoon met een schone, droge, zachte doek. U kunt stof zeer gemakkelijk met een schone en zachte borstel, en een stofzuiger verwijderen. Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze kunnen verkleuringen of zelfs materiaalveranderingen van het oppervlak veroorzaken. Druk niet op het display van de temperatuurregelaar, daardoor kan deze beschadigd raken. Verwijdering a) Algemeen Het product hoort niet bij het huishoudelijk afval! Voer het product aan het einde van zijn levensduur conform de geldende wettelijke voorschriften af. Verwijder evt. geplaatste batterijen/accu’s en voer deze gescheiden van het product af. b) Batterijen en accu’s U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren; verwijdering via het huishoudelijk afval is niet toe- gestaan! Batterijen/accu’s met schadelijke stoffen worden gekenmerkt door het hier- naast afgebeelde pictogram, dat op het verbod van verwijdering via gewoon huishoudelijk afval duidt. De aanduidingen voor de betreffende zware me- talen zijn: Cd=cadmium, Hg=kwik, Pb=lood (aanduiding staat op de batterij/ accu bijv. onder het links afgebeelde vuilnisbakpictogram). Uw lege batterijen/accu’s kunt u kosteloos inleveren bij de inzamelpunten in uw ge- meente, bij al onze vestigingen en overal waar batterijen/accu’s verkocht worden. Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan het beschermen van het milieu. Technische gegevens Voeding .................................................2x batterij van het type AAA/micro Zend-/ontvangstfrequentie ...............868,3 MHz Temperatuur-regelbereik ................... 0 °C tot +50 °C Schakelprogramma ............................ 8 (elke dag, op weekdagen of gedurende een vol- ledige week) Bereik .................................................... max. 150 m (zie paragraaf „Bereik”) Geschikte ontvanger .......................... Draadloze schakelaars van het type RS2W- draadloos systeem (een dimmer kan niet gebruikt worden!) Aantal ontvangers...............................1 Omgevingsvoorwaarden.................... temperatuur -9 °C tot +55 °C, relatieve luchtvoch- tigheid 20% tot 95%, niet condenserend Afmetingen (H x B x D) .......................102 x 53 x 18 mm Gewicht.................................................ca. 73 g (zonder batterijen)
